GEBRUIKSAANWIJZING EVBI 510 Everglades

Voldoet aan de normen en testgegevens 5

VEILIGHEIDSINFORMATIE EN AANBEVELINGEN 5

Hergebruik. 5

Veiligheidsinformationale. 5

Aanbevelingen 7

Voorwerpen die nicht geschikt zijn voor de vaatwasser 7

DE MACHINE INSTALLEREN 7

De machine opstellen

Wateraansluiting 8

Wateraanvoerslang. 8

Waterafvoerslang. 8

Elektrische aansluitingen 9

Het inbouwen van de machine 10

Voordat u de machine de eerste keer gebruikt 11

DE MACHINE KLAARMAKEN VOOR GEBRUIK 11

Het belang van waterontharding 11

Zout bijvullen 11

Teststrip 12

Aanpassenzoutverbruik 12

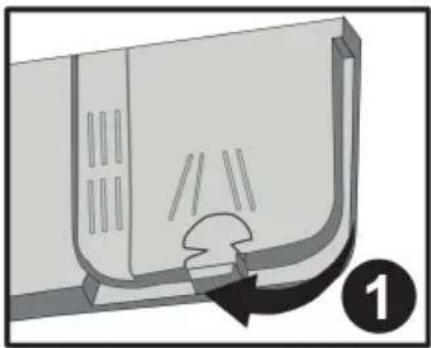

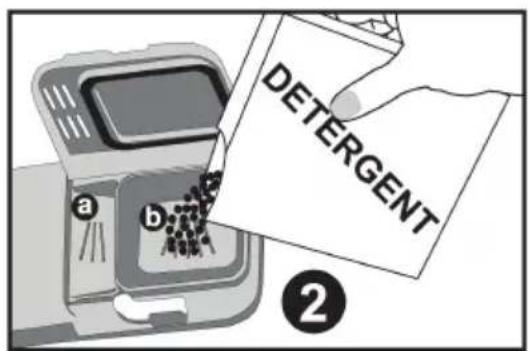

Afwasmiddelgebruik 14

14

1. Samengestelde afwasmiddelen 12

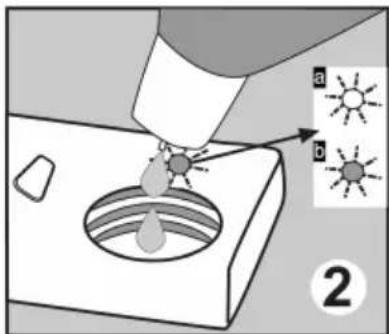

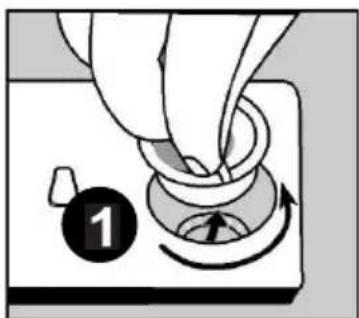

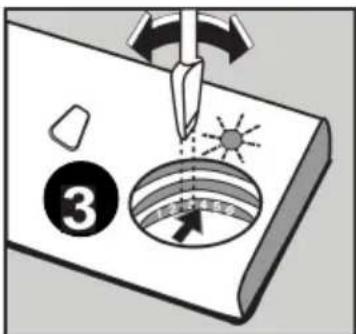

2. Spoelmiddel bijvullen en bepalen van de instelling 15

HET LADEN VAN DE VAATWASSER 16

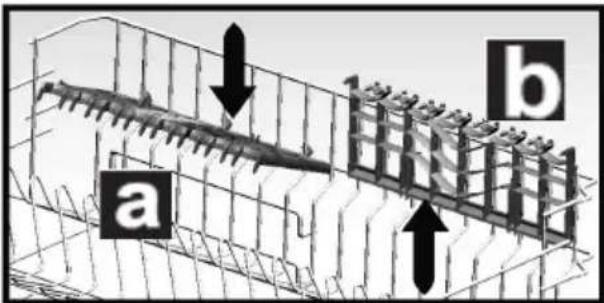

Bovenste serviesrek. 16

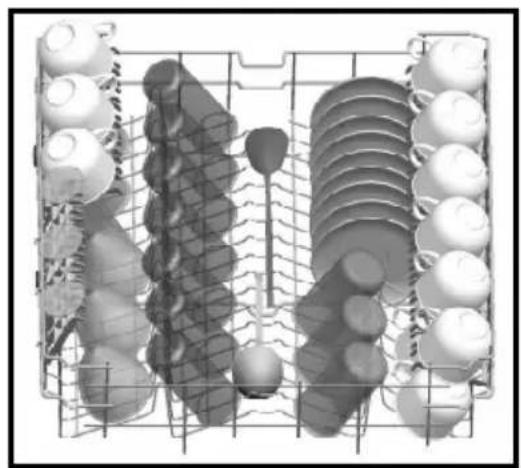

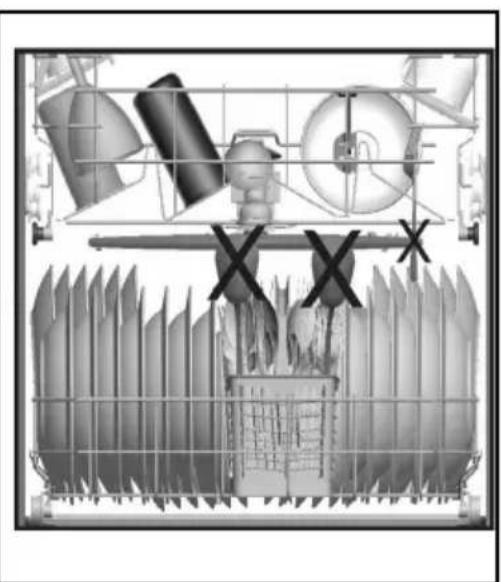

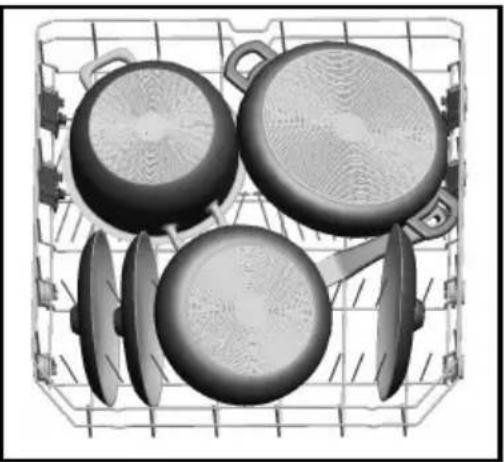

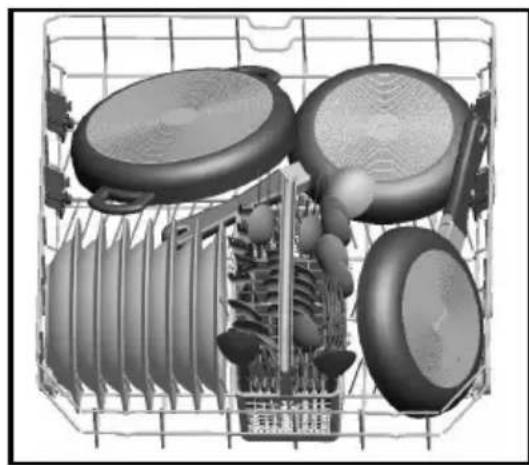

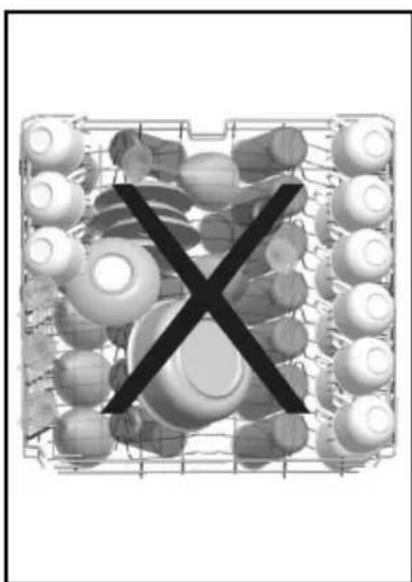

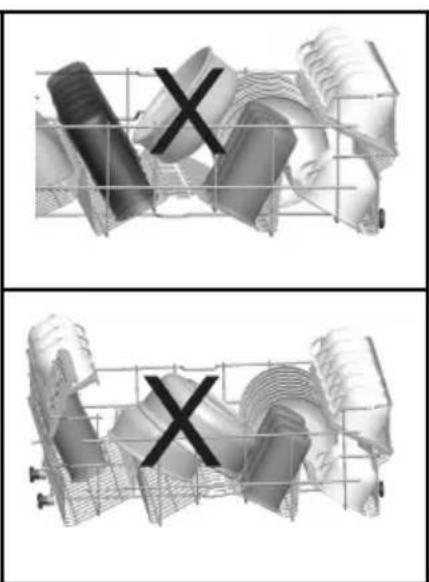

Verschillende manieren van laden van de serviesrekken 17

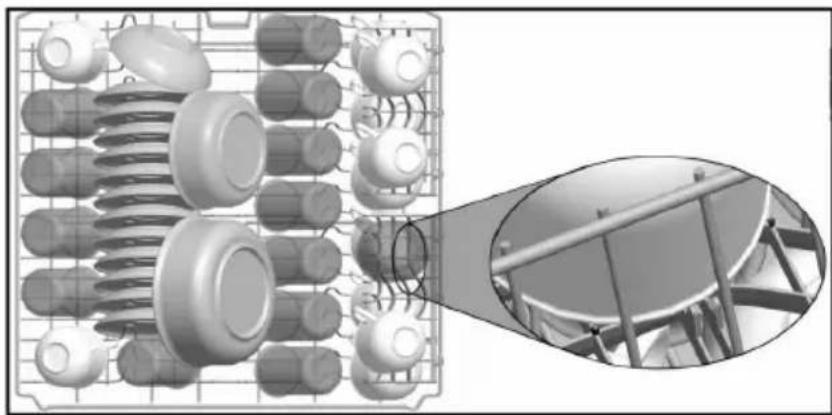

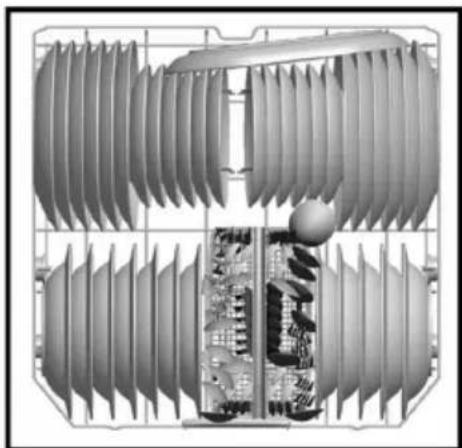

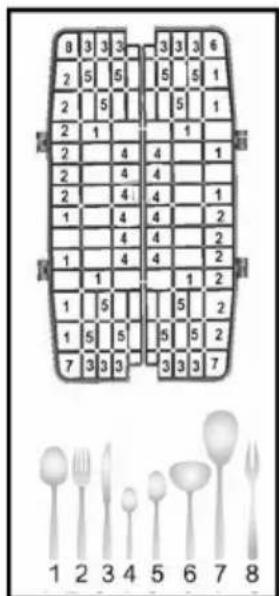

Standaardlading en testgegevens 18

PROGRAMMABESCHRIJVING 19

Programmaonderdelen 19

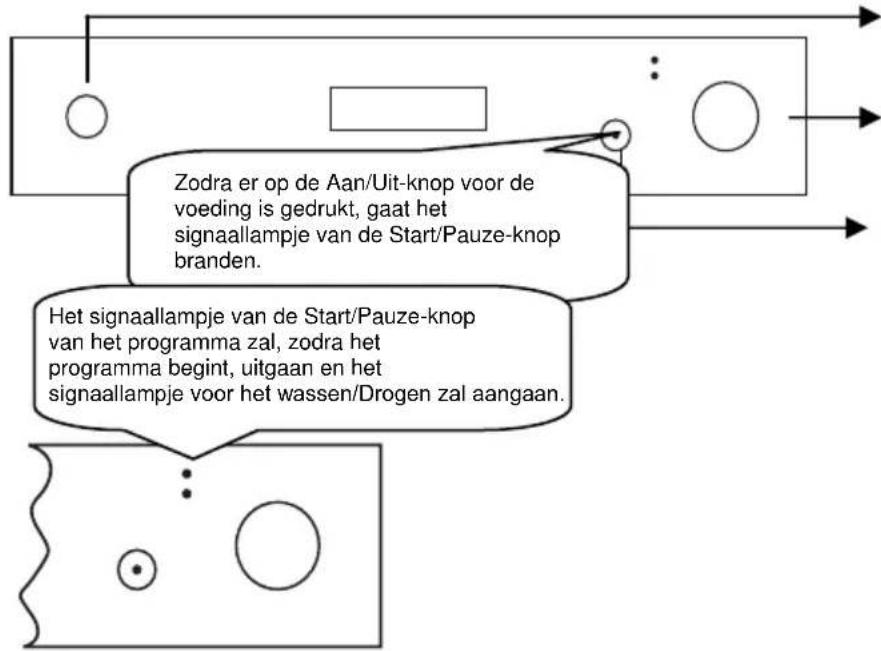

DE MACHINE INSCHAKELEN EN EEN PROGRAMMA KIEZEN 20

De machine inschakelen 20

Verloopprograma 20

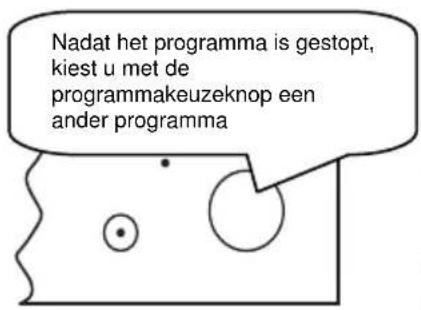

Een anderprogrammakiezen 20

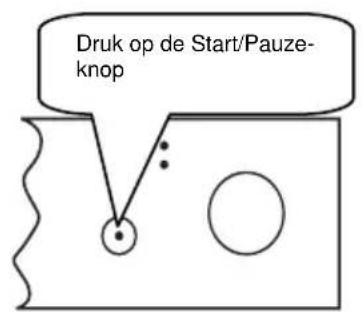

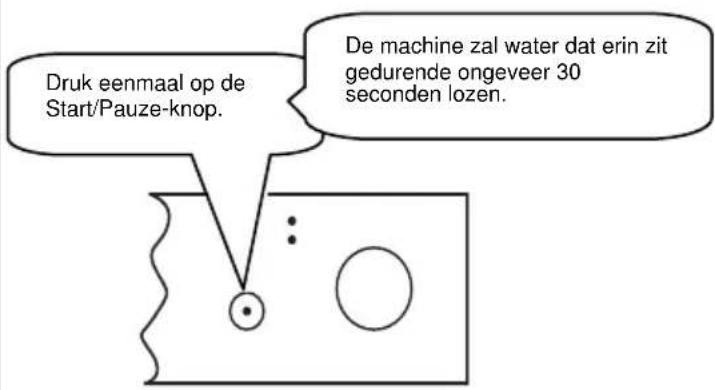

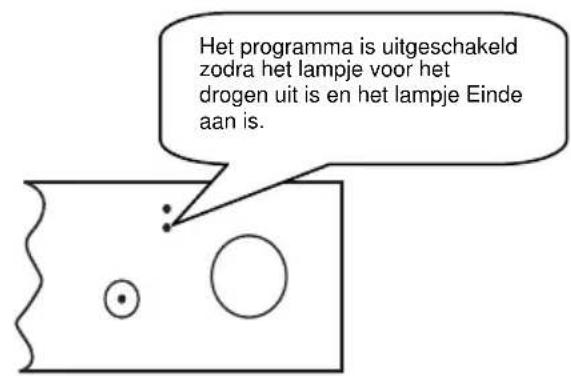

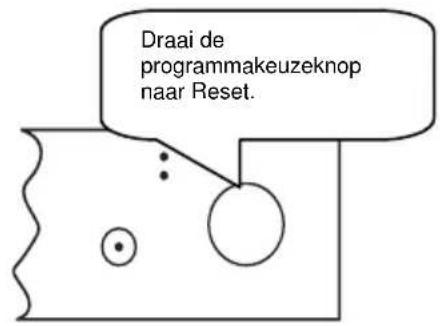

Eenanderprogrammakiezen en alleinstellingenwissen 21

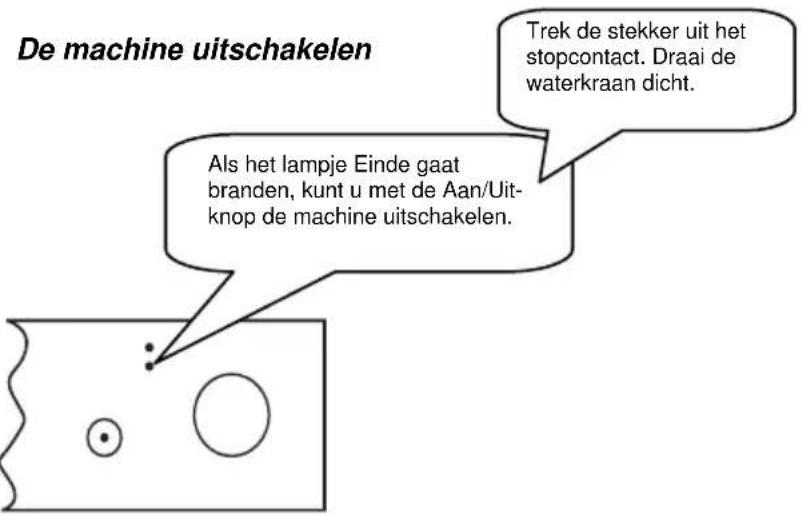

De machine uitschakelen 21

ONDERHOUD EN REINIGING 22

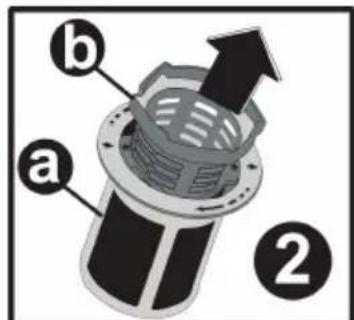

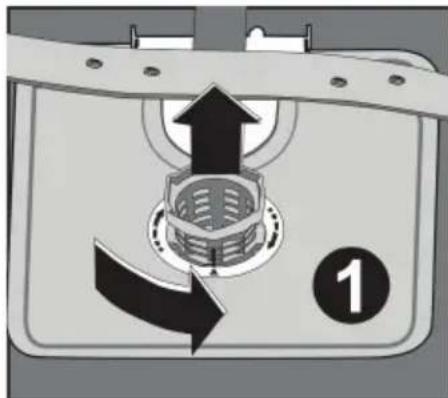

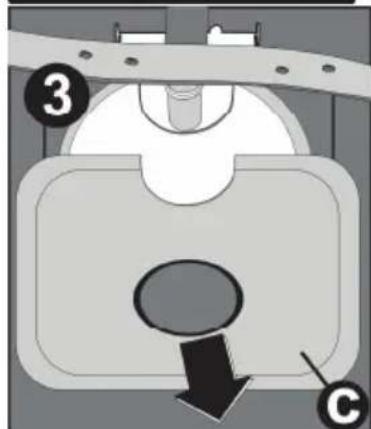

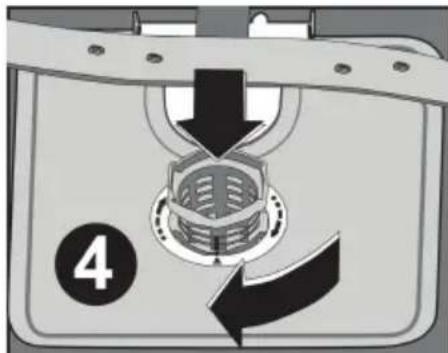

Filters 22

Sproeiarmen 23

Aanvoerslangfilter 23

FOUTCODES EN WAT TE DOEN BIIJ EEN DEFECT 24

PRAKTISCHE EN NUTTIGE INFORMATIE 26

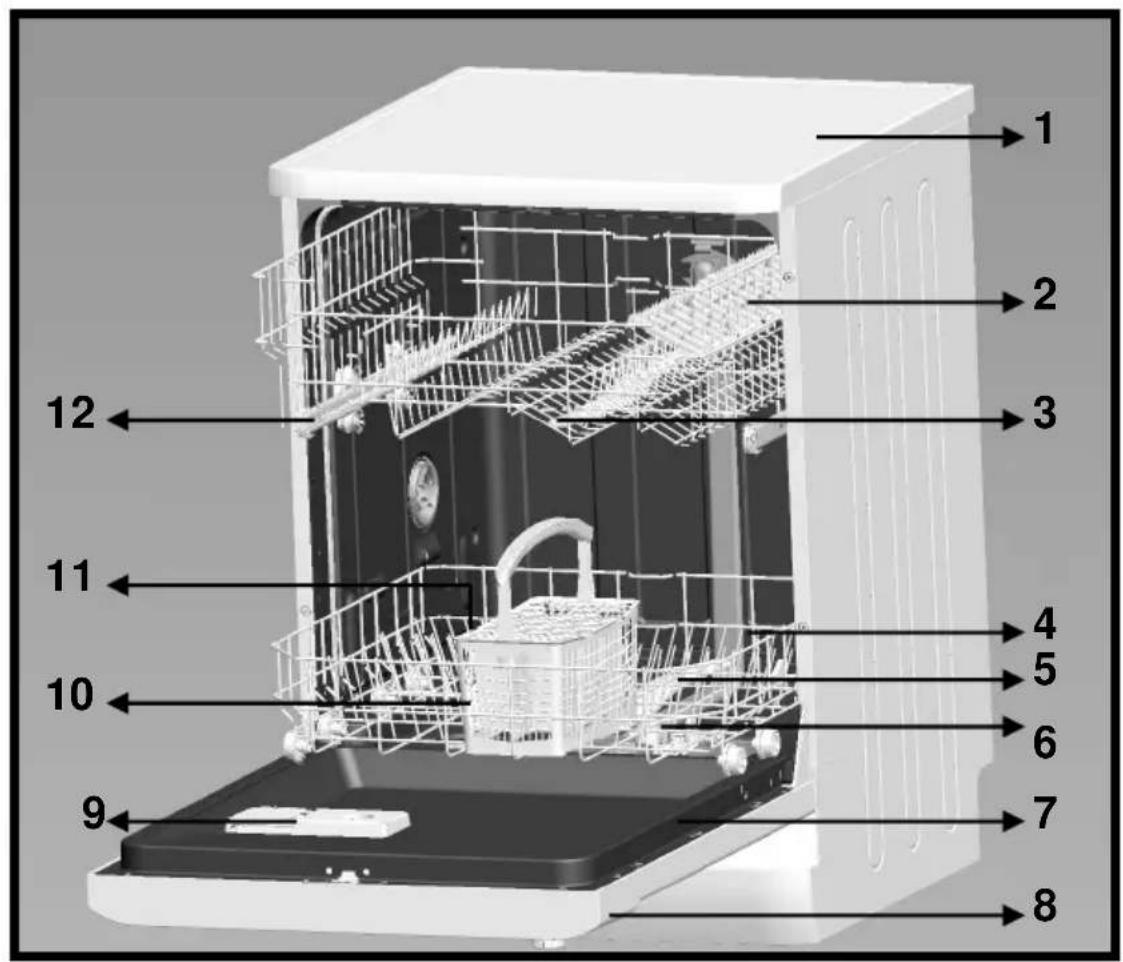

1. Werkblad
2. Bovenste serviesrek
3. Bovenste spreoiarm
4. Onderste serviesrek
5. Onderste spreoiarm

6. Filters

7. Typeplaatje

8. Bedieningspaneel
9. Afwas- en spoelmiddelreservoir
10. Bestekkorf
11. Zoutreservoir
12. Geleidingsrail bovenste serviesrek

Actieve droger: Dit systeem biedt betere droogprestaties voor uw vaat.

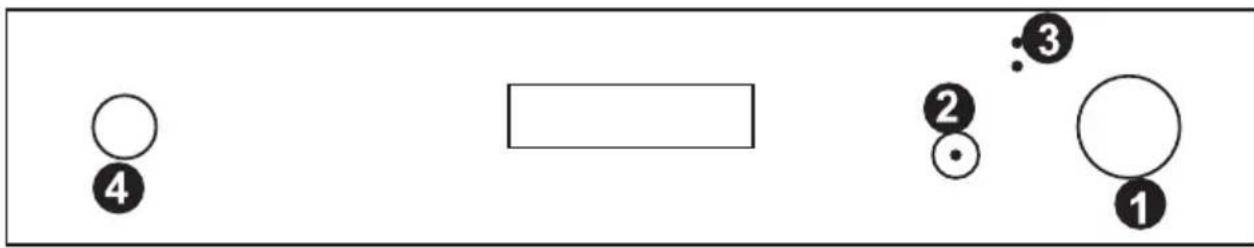

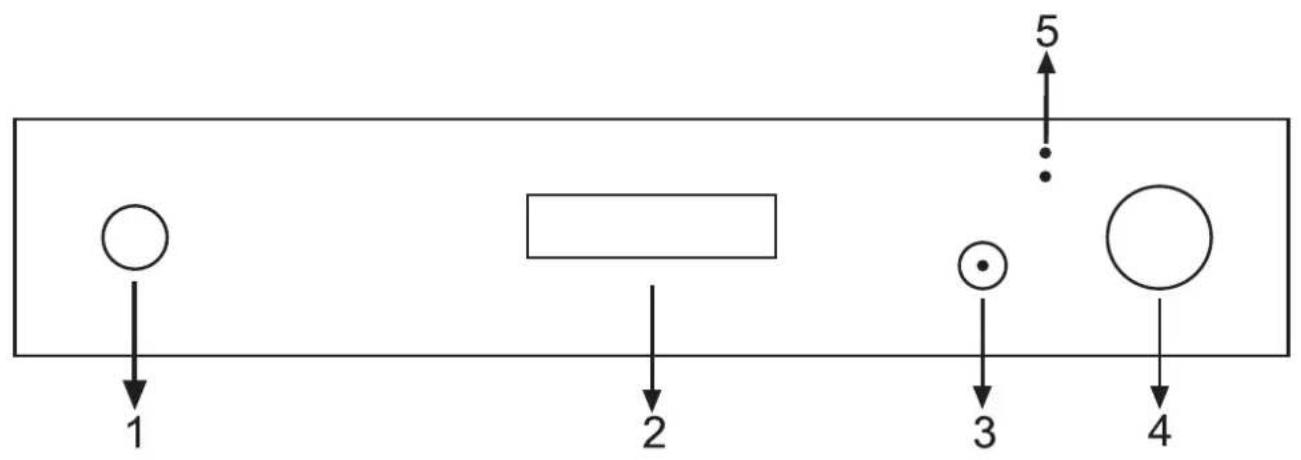

GEBRUK VAN DE VAATWASSER

1.) De Aan/Uit-knop (On/Off)

Wanner u de Aan/Uit-knop indrukt,licht het Start/Pauze-lampje op.

2.) De handgreep

Met de handgreep=kunt u de deur van de machine, openen/sluiten.

3.) De Start/Pauze-knop (▶ AI)

Zodra u de Start/Pauze-knop indrukt, begint het programma dat is geselecteerd met de programmakeuzeknop en gaat het

controleampje Wasser (Wash)/Drogen(Dry) branden. Bij een onderbreking

terwij het lampje 'Wassen/Drogen' brandt, gaat het Start/Pauze-lampje knipperen.

4.)Programmakeuzeknop

U kunt met de programmakeuzeknop een geschikt programma kiezen voor het vaatwerk.

5.) Controleampes Wasser-Drogen/Einde cyclus (Wash-Dry/End of cycle) De individuten voor 'Wassen Drogen' en 'Einde' geen de programmatastus weeer.

• Wasser/Drogen (Wash/Dry)
• Einde (End)

Technische specificaties

Capaciteit

Hoopte

Breedte

Diepte

Netto gewicht.

Netspanning

Totaal opgenomen vermogen

Vermogen verwarmingselement.

Opgenomen vermogen pomp

Opgenomen vermogen spoelpomp....

Waterdruk.

Stroomverbruik.

12 couverts

815 mm - 870 mm

596 mm

570 mm

42 kg

220-240 V, 50 Hz

2200W

2000 W

100W

30W

0,3-10 bar

10 A

• De produit befindt zich hetrecht voor het ontwerp en de technische specificaties te wijzigen.
• De levensduur van het apparatus is 10aar (de vereiste tijd dat wij reserveonderdelen op voorraad honden voor het functioneren van de machine).

Voldoet aan de normen en testgeveens / EU-conformiteitsverklaring

Alleoodzakelijke stappen zijn uitgevoerd conform de richtlijnen van de Europese Gemeenschap. 108/2004/EG, 2006/95/EG, IEC 436/DIN 44990, EN 50242

VEILIGHEIDSINFORMATIE EN AANBEVELINGEN

Hergebruik

• Een,aantal onderdelen en de verpakking van de machine zichn gemaakt van gerecycled materiaal.
  * Kunststof onderdelen zich voorzien van internaal toegepaste afkortingen: (PE, PS, POM, PP....)
• Kartonnen delen+zijn gemaakt van gerecycled papier en dienen te worden afgevoerd in speciale verzamelcontainers voor hergebruik.
• Dergelijk materiaal hoort Niet in de vuilnisbak. Inplaats waarvan dienen te te worden aangeboden aan speciale centra voor hergebruik.
• Neem voor informatie over hoe en waar het materiaal aan te bieden, contact op met de desbetreffende centra.

Veiligheidsinformatie

Het in ontvangst nemen van de machine

• Ga na of de machine of de verpakking beschadigd is. Neem nooit een beschadigde machine in gebruik, maar schakel een bevoegde onderhoudsdienst in.
• Haal de machine uit de verpakking en voer de verpakking volgens de voorschriften af.

Aandachtpuntenijdens de installmente van de machine. Kies een veilige en egale plek om de machine teplaatsen.

• Voer de installmentie en de aansluiting van de machine uit volgens de instructies.

• Deze machine mag alleen door een bevoegde onderhoudsdienst worden geinstalleerd en gerepareerd.

• Er@mogen alleen originele reserveonderdelen voor deze machine worden gebruikt.

• Zorg ervoor dat vór de installmentie de stekker zich Niet in het stopcontact bevindt.
• Controller of de elektrische beveiliging in het pand volgens de voorschriften is aangesloten.
• Alle elektrische aansluitingen要去 geschikt zijn voor de aangegeven waarden op het typeplaatje.
• Zorg ervoor dat de machine Niet op de voedingskabel staat. Besteedaar extra aandacht aan.
• Gebruik nooit een verlangkabel of een meervoudig stopcontact voor de aansluiting. De stekker要去 na de installmentie gemakkelijk te bereiken zich.
• Nadat de machine op een geschikteplaats is geinstalleerd, dient u de machine eerst leeg (zonder vaatwerk) te lately draaien.

Dagelijks gebruik

• Deze machine is bestemd voor huishoudelijk gebruik en is Niet geschikt voor andere doeleinden. Bij commercieel gebruik van de vaatwasserervalt de garantie.
• Laad de machine Niet te vol. Gebruik alleen voorwerpen die geschikt zijn voor een vaatwasser.
• Ga Niet zitten of plaats geen lading op de deur als die open is. De vaatwasser zou maar voren können kantelen.
• Vul het spoelmiddelreservoir uitsluitend met reinigings- en spoelmiddelen die geschikt zich voor gebruik in een vaatwater. Ons bedrijf is Niet aansprakelijk indien nicht worden voldaan aan deze instructies.
• Het water in de machine is Niet geschikt voor consumptie en mag Niet worden gedronken.
• In verband met gevaar voor explosie mogen er geen chemische oplosmiddelen in de machine worden gezruikt.
• Controller, voordat u kunststofvoorwerpen in de machine afwast, of ze hittebestendig zijn.
• Plaats geen voorwerpen in de machine die nicht geschikt zijn voor gebruik in een vaatwasser. Laad de serviesrekken Niet te vol. Ons bedrijf is anders Niet aansprakelijk voor krassen of roestvorming aan de binnenkant van de machine ten gevolge van het verschuiven van de serviesrekken.
• De deur van de machine mag nooit worden geopend als hij in werkig is,,ondat er heet water uit kan komen. Voor de zekerheid zorgt een veiligheidsvoorzieening voor het stoppen van de machine zodra de deur worden geopend.
• Laat de deur van de vaatwasser Niet open staan. Dit kan leiden tot ongelukken.* Plaats messen en andere scherpe voorwerpen met het lemmet maar beneden gericht in de bestekkorf.
• Dit apparaat is Niet bedoeld voor gebruik door Personen (inclusief kinderen) met verminderde fysieke, gevoels- of mentale vaardigheden of met gebrek aan ervaring en kennis, behalve wanner zich onder supervisie staan of instructies hebben gekregen met betrekking tot de bediening van het apparaat door een persoon die voor hun verilgheid verantwoordelijk is.

Voor de veilighheid van kinderen

• Zorg dat de verpakking buren bereik van kinderen blijft, nadat u de machine uit de verpakking hebelt gehaald.
• Laat kinderen nicht de machine aanzetten of ermee spelen.
• Houd afwas- en spoelmiddelen buiten bereik van kinderen.
• Houd kinderen weg van de machine als deze open staat, omdat er nog resten van schoonmaakmiddelen in de machine aanwezig konnen zich.
• Zorg ervoor dat de machine geen gevaar vormt voor kinderen. Er zich genvallenbekend dat kinderen zichelf hebben opgesloten in oude, afgedankte machines. Om een dergelijkke situatie te voorkomen, dient u het slot van de deur onklaar te make n en de elektrische snoeren van de oude machine te verwijderen.

In het geval van een defect

• Een defect aan de machine mag beslist alleen door gekwalificeerde personen worden gerepareerd.
• Reparatiewerk dat wordt uitgevoerd door een andere persoon dan bevoegd onderhoudspersoneel heeft tot geolg dat de garantie vervalt.
  *Voordat er enige reparatie worden uitgevoerd aan de machine, dient men er zich van te verzekerend dat er geen spanning staat op de machine. Schakel de zekeringuit of trek de stekker uit het stopcontact. Als u de stekker uit het stopcontact haalt, trek dan Niet aan het snoer. Zorg dat de waterkraanRCT is.

Aanbevelingen

• Verwijder eerst grove etensresten van het servies voordat het in de machine worden geplaatst. Hiermee bespaart u water en energia. Start de machine nadat hij volledig is ingeladen.
• Gebruik het voorwasprogramma alleen wanner dat nodig is.
• Plaats diepe voorwerpen met de opening omlaag in de machine (kommen, glazen en potten).
• Plaats alleen het aanbevolen vaatwerk in de machine en laad hem Niet te vol,

Voorwerpen die nicht geschickt zijn voor de vaatwasser:

• Sigarettenas, kaarsresten, polijstmiddel, chemische substanties, materialen van ijzerlegeringen
• Vorken, lepels en messen met handvaten die afgewerkt zich met hout, been, ivoor of paarlemoer, gelijmde voorwerpen, verf, voorwerpen waarop zich schurende, zure of basische chemicalien bevinden
• Plastic voorwerpen die Niet hittebestendig zijn, voorwerpen die voorzien zijn van een koper- of tinlaag
• Aluminium en zilveren voorwerpen (ze konnen verkleuren of dof worden)
• Bepaald teer glaswerk, porselein met sierpatronen,ondat dit al na de eerste wasbeurt dof kan worden; bepaalde kristallen voorwerpen,ondat zij op den duur steeds minder doorzichtig worden, samengevoegd bestek dat Niet hittebestendig is, kristallen glazen die loed bevatten, snijplanken, voorwerpen gemaakt van synthetische gezels
• Absorberende voorwerpen, zoals sponzen of keukendoeken, zichniet geschikt voor de vaatwasser.

Waarschuwing:

Zorg ervoor dat neue aan te schaffen voorwerpen geschikt zijn voor de vaatwasser.

DE MACHINE INSTALLEREN

De machine opstellen

Bij het bepalen van de plek waar de machine worden opgesteld is het belangrijk erop te letten dat deze gemakkelijk kan worden geladen en uitgeruimd.

Plaats de machine Niet in een ruimte waar de temperatuur beneden 0^ kankommen.

Voordat de machine worden geplaatst dient u deze uit de verpakking te halen en.daar bij de waarschuwingen op de verpakking op te volgen.

Plaats de machine in de buurt van een waterkraan en waterafvoer. Plaats de machine zodanig dat de aansluitingen Niet meer gewijzigd hoeven te worden.

Pak voor het verplaatsen van de machine Niet de deur of het paneel vast.

Laat aan alle zijden van de machine een vrij ruimte zodat u de machine gemankkelijk maar voren en waar achefteren kut schuiven voor het reinigen.

Zorg ervoor dat de aan- en afvoerslangen nicht klem komen te zitten tijdens de plaatsing van de machine. De machine mag ook Niet op het elektriciteitsnoer staan.

Draai de stelvoeten van de machine zodat deze waterpas en stevig op de vloer staat. Een juiste plaatsing van de machine betekent ook dat de deur probleemloos open en zich gemaatk kan worden.

Als de deur Niet goed sluit, ga dan na of de machine stevig op de vloer staat. Als dat nicht zo is, verdraai dan de stelvoeten en zorg voor een stabiele plaatsing.

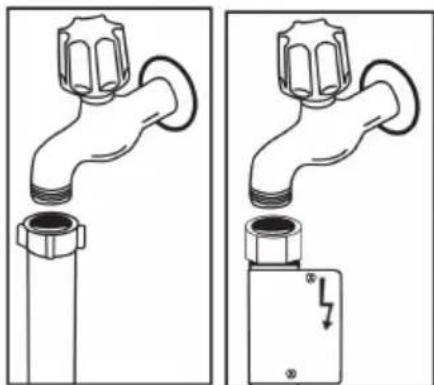

Wateraansluiting

Controller of het loodgieterswerk in huis geschikt is voor de installmentie van een vaatwasser. Wij bevelen ook aan dat er een filter aan het begin van de wateraanvoer bij het aftappunt van het huis of appartement worden geplaatst. Dit voorkomt schade ten gevolge van verontreinigingen (zand, klei, roest enz.). Deze verontreinigingen kannen via de hoofdwateraanvoer of het loodgieterswerk in huis worden aangevoerd en door middel van hetplaatsen van een filter worden vergeling en neerslag na het wassen voorkomen.

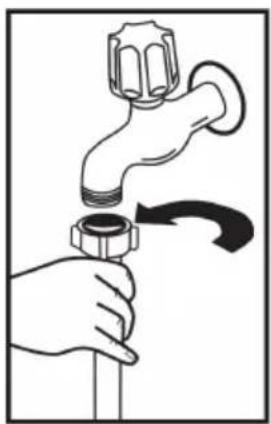

Wateraanvoerslang

Gebruik, indien van toepassing, Niet meer de wateraanvoerslang van de oude machine, maar inplaats waarvan de meegeleverde aanvoerslang. Indien u een neue of een langeijd Niet gebruekte aanvoerslang aansluit, LAST er dan eerst eenijdje water doorheen lopen voordat u de slang aansluit. Sluit de wateraanvoerslangrechtstreeks aan op de waterkraan. De waterdruk moet minimaal 0,3 bar zich en maximaal 10 bar. Als de waterdruk hoger is dan 10 bar dan要去en overdrukventiel:tussen worden gemonteerd.

Nadat de aansluitingen zijn gemaakt moet de kraan volledig open worden gedraaid en gecontroleerd worden op waterdichtheid. Draai na ie dere afwasbeurt de waterkraan zich om schade aan de machine te voorkomen.

LET OP: Sommige modellen zijn voorzien van een waterslot. Bij gebruik van een waterslot ontstaat een gevaarlijke druk. Snij Niet in de waterslot. Zorg dat deze Nietbekneld of verdraaid raakt.

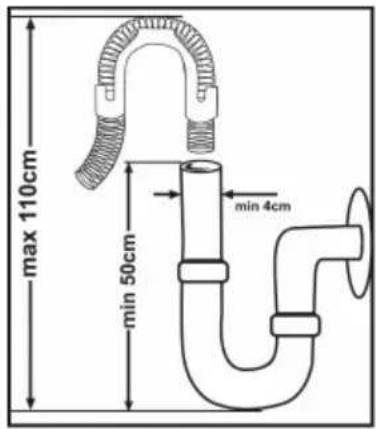

Waterafvoerslang

De waterafvoerslang kan rechtsreeks op de waterafvoeraansluiting of op de afvoer van de gootsteen worden aangesloten. Door gebruik te makes van een special gebogen pijp (indien aanwezig) en die over de gootsteen te hangen, kut u het waterrechtstreeks in de gootsteen lozen. Deze aansluiting moet zich minimaal 50~cm en maximaal 110~cm boven de vloer bevinden.

Waarschuwing: Bij gebruik van een afvoerslang langer dan 4m , worden de vaat möglichk Niet schoon. In dat geval accepteert ons bedrijf geen aansprakelijkheid.

Elektrische aansluitingen

De aansluitingsstekker met randaarde van de machine moet worden aangesloten op een geaard stopcontact dat de juiste spanning en stroom levert. Als er geen stopcontact met randaarde aanwezig is, LAST dan door een bevoegde elektricien aanleggen. ons bedrijf is Niet aansprakelijk voor defecten bij gebruik van een nicht-geaarde elektriciteitsvoorziening.

De elektrische installmentie van het pand moet voorzien zijn van een smeltzekering van 10 - 16 A.

De machine is geschikt voor gebruik op 220 -240 V. Als de voedingsspanning in扣除 110 V bedraagt dan dient er een transformator van 110/220 V/3000 Wussen de machine en het stopcontact te worden geplaatst. De stekker van de machine magijdens hetplaatsen Niet in het stopcontact�n.

Bij een laag voltage neemt het wasresultaat van de machine af.

Gebruik.altijd gecoate stekker die bij de machine geleverd is.

Het elektriciteitsnoor van de machine mag alleen door een bevoegde onderhoudsdienst of door een bevoegde elektricien worden verrangen. Gebeurt dit Niet dan kan dat leiden tot ongelukken.

Om veiligheidsredenen moet u altijd, nadat een wasprogramma beeindigd is, de stekker uit het stopcontact halen.

Om een elektrische schok te voorkomen, mag u niet met natte handen de stekker uit het stopcontact halen.

Trek als aan de stekker zelf als u die uit het stopcontact haalt. Trek nooit aan het snoer.

Waarschuwing: Het voetstuk waaronder we once machine bevestigen, door het werkvlak te verwijdersen, moet stabelijk om evenwichtsproblemen te vermijden.

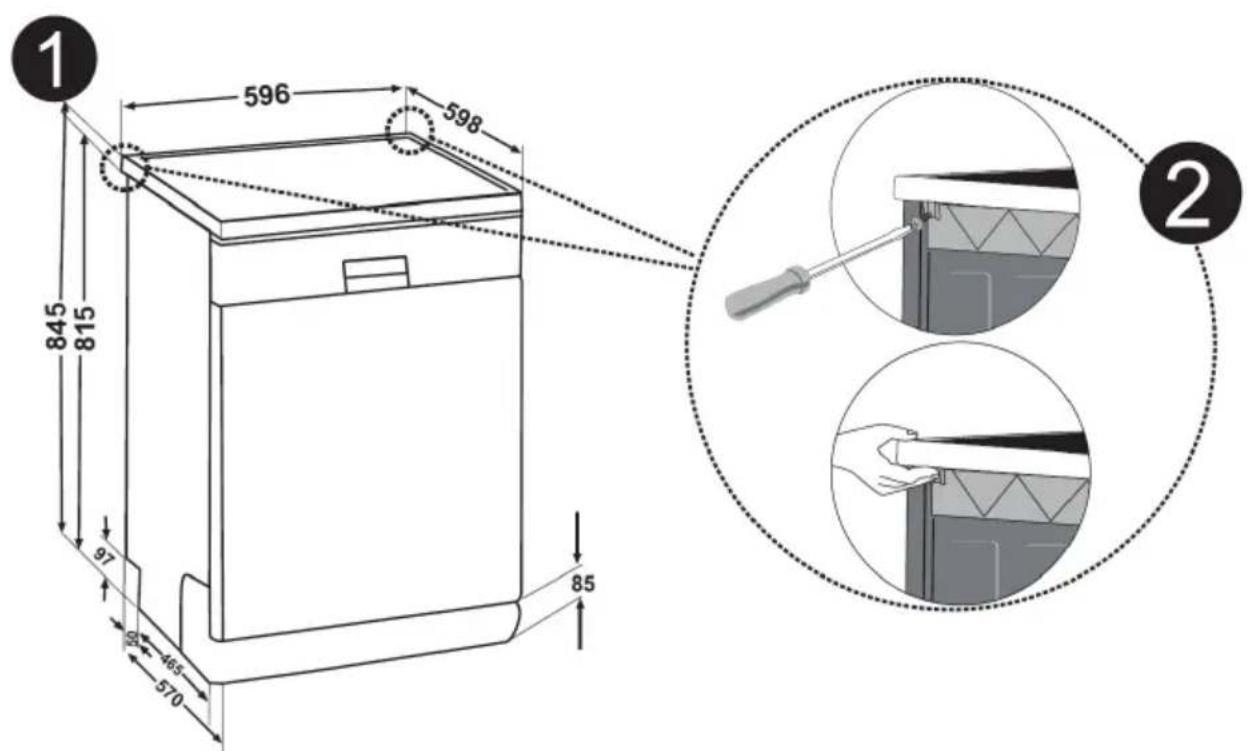

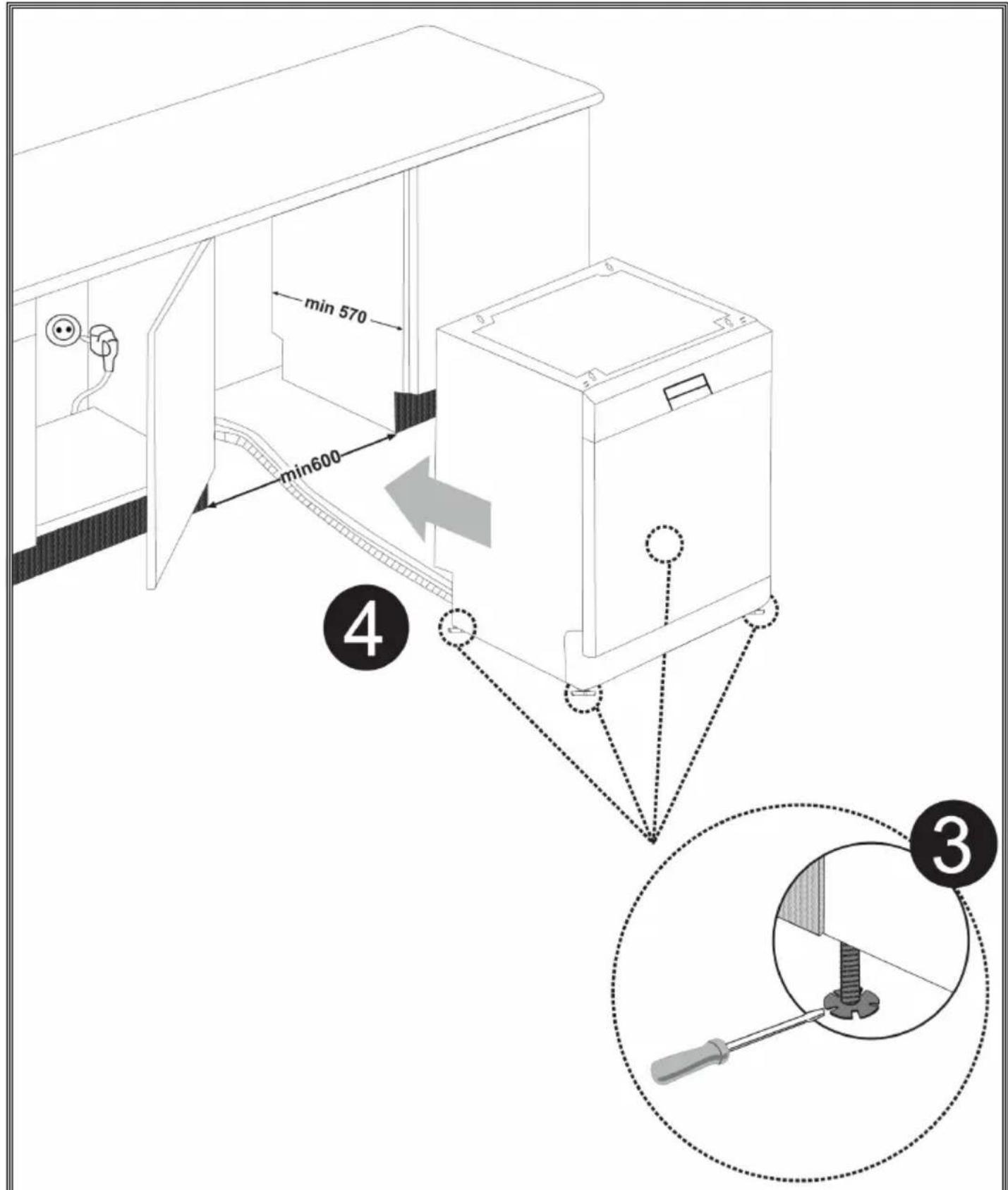

Het inbouwen van de machine

Als u de machine wilt inbouwen ga dan eerst na of er genoeg ruimte is en of de elektriciteit- en wateraansluiting waarvoor geschikt zijn (Fig.1). Als de ruimte geschikt is voor inbouw, verwijder dan het werkblad (Fig. 2).

Om het werkblad te verwijderen, draai de schroeven aan de achterkant van de machine los en duw het blad 1 cm maar afterward en til het op.

Draai bij een schuine vloer de stelvoeten van de machine in de juiste positie (Fig. 3). Plaats de machine door hem onder het aanrecht te duwen zonder waar bij de slangen te beschadigen of te verbuigen (Fig. 4).

Waarschuwing: Nadat het werkblad is verwijderd, moet de machine worden geplaatst in een ruimte zoals aangegeven in Fig. 4.

Voordat u de machine de eerste keer gebruikt

• Ga na of de elektricitieit- en watertoevoerspecificaties in huis overeenkomen met de waarden zoals weergegeven in de installment-instructies van de machine.
• Verwijder alle verpakkingsmaterialen in de machine.
• Stel de waterontharder in.
• Vul het zoutreservoir met 2 kg zout en voeg water toe totdat het bijna overloopt.
• Vul het spoelmiddelreservoir.

DE MACHINE KLAARMAKEN VOOR GEBRUIK

Het belang van wateronthardingVoor een goed wagesultaat heeft de vaatwasser zacht water nodig, d.w.z. water met weinig kalk. Anders zar er witte kalkaanslag op het servies en de binnenkant van de machine achechterblijven. Dit zar een negatif effect hebben op het was-, droog- en glansresultaat. Als het water door het onthardingsystem stroomt, worden de ionen die de oorzaak zichen van de hardheid, verwijderd uit het water en het water heeft dan de gewenste zachtheid voor het Beste wasresultaat. Afhankelijk van de hardheid van het toegevoerde water, worden.Deze ionen snel verzameld in het wateronthardingsystem. Daarom moet het wateronthardingsystem worden ververst om ook bij de volgende wasbeurt hetzelfde resultaat te geben. Om deze reden worden afwasmiddelzout gezruikt.

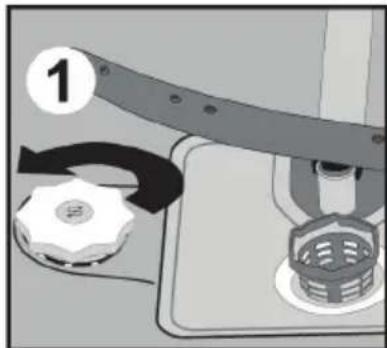

Met zout vullen

Gebruik onthardingszout dat special geproducederd werd voor gebruik in afwasmachines. Om dit zout teplaatsen, verwijder eerst de onderste mand en open dan het deksel van het zoutreservoir door het gegen de klok in te draaie. Vul het reservoir bij eerste gebruik met 2 kg zout en water to overloopniveau indien beschikbaar door middel van de bijgeleverde trechter 4 Plaats het deksel terug en sluit het. Na elke 20ste of 30ste wasbeurt, voeg zout toe aan de machine tot het reservoir vol is (ongev.1,5 kg).

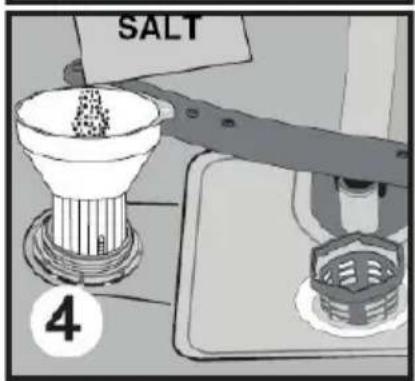

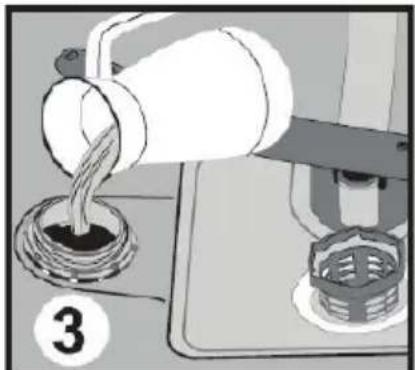

Het zoutreservoir vullen met water enkel na eerste gebruik.

We bevelen aan dat u onthardingszout met kleine korrel of in poedervorm gebruikt.

Plaats geen tafelzout in de machine.

Anders kan de functie van het zoutreservoir na enkele vrij verminderen. Wanner u de vaatwasser start, worden het zoutreservoir bevuld met water. Plaats waarom het onthardingszout voor u de machine start.

Op deze manier kan zout dat overloopt onmiddelijk gereinigd worden via de wasbewerking. Indien u nadat u het zout hebt geplaatst Niet onmiddelijk gaat wassen, voer dan een kort wasprogramma uit met een lege machine om schade te vermijden (om corrosie te voorkomen) aan de machine door het overlopen van zout bij het vullen van het zoutreservoir.

Om te zien of er voldoende onthardingszout in de machine is, controller het doorzlichtige deel van het deksel van het zoutreservoir. Als het transparante deel groen is, is er voldoende zout geplaatst. As het transparante deel Niet groen is, moet zout worden toegevoegd.

Teststrip

De wasdoeltreffendheid van uw machine hangt af van de zachtheid van het kraanwater. Daarom is de machine uitergerust met een system dat de waterhardheid van de watertoevoer redueert. De wasdoeltreffendheid za verhogen indien het system correct is ingesteld. Om het hardheidniveau van het water in uw gebied te kennen, neem contact op met deplaatselijke Waterwerken of bepaal het niveau met behulp van een teststrip (indien beschikbaar).

Maak de teststrip open.

Laat het water geduren de 1 minuutuit de kraan lopen.

Houd de teststrip gedurrende 1 seconde in het water.

Schud de teststrip nadat u hetuit het water heeft gehaald.

Wacht 1 minuut.

Stel de waterhardheid voor demachine af in overeenstemming met wat de strip aangeeft.

	1 minut	1 second		1 minut	Stand 1	Gan kalk
					Stand 2	Bina gan kalik
					Stand 3	Wehig kalk
					Stand 4	Gemiddelde kalhoesreehd
					Stand 5	Kakkoudend
					Stand 6	vee kalik

Aanpassenzoutverbruik

Tabel instelling waterhardheid

Niveau waterhardeid	Dutse hardieddH	France hardhead dF	Britsse hardeiddE	Indicator hardeidsniveau
1	0-5	0-9	0-8	● Het lampje Wasser/Drogen is aan ○ Het lampje Ende is ut ○ Het lampje Start/Pauze is ut
2	6-11	10-20	7-14	○ Het lampje Wasser/Drogen is ut ○ Het lampje Ende is aan ○ Het lampje Start/Pauze is ut
3	12-17	21-30	15-21	○ Het lampje Wasser/Drogen is ut ○ Het lampje Ende is ut ○ Het lampje Start/Pauze is aan
4	18-22	31-40	22-28	● Het lampje Wasser/Drogen is aan ● Het lampje Ende is aan ○ Het lampje Start/Pauze is ut
5	23-31	41-55	29-39	● Het lampje Wasser/Drogen is aan ○ Het lampje Ende is ut ● Het lampje Start/Pauze is aan
6	32-50	56-90	40-63	○ Het lampje Wasser/Drogen is ut ● Het lampje Ende is aan ● Het lampje Start/Pauze is aan

Als de hardheid van het gebruikte water meer dan 90 dF (Franse hardheid) bedraagt of als u water UIT een bron gebruikt, dan adviseren wij u een filter en waterzuiveringsapparaten te gebruiken.

LET OP: De fabrieksinstelling voor de waterhardheid is niveau 3.
Stel de wateronth Harding in overeenkomstig de hardheid van het leidingwater.

Draai de programmakeuzeknop maar de stand 0 (Reset) verwijl de machine nicht in werkig is.1

Nadat u de knop in stand 0 heeft gezet, drukt u op de Start/Pauze-knop en houd\ deze ingedrukt.

Ondertussen stelt u de machine in werkung door de Aan/Uit-knop in te drukken 4

Houdt de Start/Pauze-knop ingedrukt totdat de statuslampjes aan en uit gaan.

Nadat de statuslampjes Wasser Drogen en Ende—hebben opgelicht 6, LAST DE Start/Pauze-knop los 2

De LAST ingevoerde waterhardheid worden nu weergeven op het scherm.

U kunt het niveau instellen door op de Start/Pauze-knop 2 te drukken. Gebruik waar bij de "Tabel instelling waterhardheid".

Nadat u het niveau van de waterhardheid heeft ingesteld, drukt u op de Aan/Uit-knop om de instelling in het geheugen op te slaan.4

Afwasmiddelgebruik

Gebruik een afwasmiddel dat special bestemd is voor gebruik in huishoudelijkke vaatwasser. Afwasmiddel in de vorm van poeder, gel en tabletten zijn te koop in winkels voor huishoudelijkke vaatwasser.

Het afwasmiddel moet in het reservoir worden geplaatst voordat u de machine start. Bewaar het afwasmiddel op een koele, droge plaats en buiten het bereik van kinderen.

Doe Niet meer dan de benodigde hoeveelheid afwasmiddel in het reservoir waar anders krassen op glazen+kunnen ontstaan en het afwasmiddel slecht oplost. Voormeer informatie over het te gebruiken afwasmiddel kunt u contact opnemen met de fabrikant van afwasmiddelen.

Het afwasm middlereservoir bijvullen

Druk op het lipje om het afwasmiddelreservoir te openen (Fig.1). Erijken lijen voor de verschillende niveaus voor het afwasmiddel. Met deze lijen Aunt u de juiste hoeveelheid afwasmiddel bepalen. Het reservoir kan

maximaal 40 cm3 afwasmiddel bevatten. Maak het afwasmiddel open en vul de große houder (b) met 25 cm3 als de vaat heel erg vuil is of met 15 cm3 als deze nicht zo vuil is (2). Giet 5 cm3 in de houder voor de voorwas (a) als de vaat eenijd Niet is afgewassen en er droge etensresten op de vaat zitten, en als de vaatwasser erg vol is geladen. Start daarna de machine.

Afhankelijk van de waterhardheid en hoe vuil de vaat is, zult u extra afwasmiddel moeten toevoegen.

Samengestelde afwasmiddelen

Wasmiddelfabrikanten produceren ook samengestelde awasmiddelen die 2 in 1, 3 in 1, 5 in 1 enz. worden genoemd.

De 2 in 1 afwasmiddelen bevatten afwasmiddel met zout of met spoelmiddel. Bij gebruik van een 2 in 1 afwasmiddel moet u weten voor welke functies het afwasmiddel bestemd is.

De andere awasmiddelttabletten bevatten ook nog awasmiddel met spoelmiddel en zout en diverse andere functies.

Over het algemeen leveren dergelijk samengestelde afwasmiddelen alleen voldoende resultaat onder bepaalde gebruiksomstandigheden. Dergelijk afwasmiddelen bevatten vaste hoeveelheden spoelmiddel en/of zout.

Aandachtspunten bij gebruik van dergelijkke producten

• Lees.altijd de specificaties van het product dat u gaat gebruiken en kijk of het wel of Niet een samengesteld product is.
• Ga na of het gebruikte afwasmiddel geschikt is voor de waterhardheid van het toegevoerde water.
• Neem de instructies op de verpakking in alot als u deze producten gebruikt.
• Als deze producten in tabletvorm zijn,plaats ze dan nooit in het binnenste van de wasmachine of in de bestekkorf. Plaats de tabletten.altijd in het afwasmiddelreservoir.
• Alleen voor bepaald gebruik worden een goed resultaat verkreten met tabletten. Bij gebruik van dit soort afwasmiddelen is het verstandig contact op te nemen met de fabrikanten om te vragen maar de Beste gebruiksomstandigheden.

• Als de gebruiksomstandigheden van dergelijkke producten en de instellenen van de machine goed�n, dan zorgt dat voor een zuinig gebruik van zout en/of spoelmiddel.

• Neem contact op met de afwasmiddelenfabrikant als u geen goed wasresultaat krijgt (als de vaat nat is en er kalkrestenijken) nadat u een 2 in 1 ofeen 3 in 1 afwasmiddel hebts gebruikt. Klachten vanwege het gebruik van een dergelijk afwasmiddel worden Niet door de garantie afgedekt..

Tips voor gebruik: Bij gebruik van samengestelde afwasmiddelen krijgt u betere resultaten als u zout en spoelmiddel toevoegt en de instelling voor de waterhardheid en het spoelmiddel op de laagste standzet.

het oplossend vermogen van het vaatwasser tablet geprodueerd door verschillende merken is afhankelijk van de tijd en temperatuur. Hiervoor raden wij u af deze tabletten voor verkorte programme's te gebruiken. Wij raden u aan voor verkorte programme's poeder vaatwasmiddel te gebruiken.

Waarschuwing: Mocht u bij gebruik van dit soort afwasmiddelen gegen problemen aanlopen, neem dan direct contact op met de afwasmiddelenfabrikant.

Als u geen samengestelde afwasmiddelen gezruikt

• Vul het zout- en spoelmiddelreservoir.
• Zet de instelling voor de waterhardheid in de hoogste stand en draai een wasprogramma met een lege machine.
• Stel het niveau van de waterhardheid in.
• Kies een geschikte instelling voor het spoelmiddel.

Spoelmiddel bijvullen en bepalen van de instelling

Spoelmiddel worden gebruikt om resten van waterdruppels, kalkvlekken, strepen op het servies tegen te gaan en om het droogproces te bevorderen. In谈起stelling tot wat er over het algemeen worden gedacht, dient het spoelmiddel Niet alleen voor een glanzende vaat, maar zorgt er ook voor dat de vaat goed droog worden. Daarom moet er voldoende spoelmiddel in het reservoir zijn en mag alleen polijstmidde

vaatwasser worden toegepast. Verwijder de deksel van het reservoir met een draaibeweging (1) zodate u spoelmiddel kuttoevoegen. Vul het spoelmiddelreservoir totdat de indicator voor het spoelmiddelniveau donker wordt (2);plaats de deksel weeop het reservoir en draai deze totdat de lipjes tegenover elkaar staan (3). Met deze indicator voor hetiveau van het spoelmiddel kutu bepalen wanner er spoelmiddel moet worden bijgevuld. Bij een donkere indicator (b) is er voldoende spoelmiddel in het reservoir en bij een lichte indicator (a) moet er spoelmiddel worden bijgevuld.

De hoeveelheid toe te voegen spoelmiddel kan worden ingesteld op stand 1 tot en met 6. De fabrieksinstelling is stand 3.

Als er na het wasprogramma watervlekken op het vaatwerk achterblijven, moet u de stand voor de spoelmiddeltoevoer verhogen. Deze要去 u juist verlagen als er blauwe vlekken achterblijven wonneer u het vaatwerk handmatig afveegt 3.

Waarschuwing: Gebruik alleen spoelmiddel dat geschikt is voor gebruik in de machine. Als er teveel spoelmiddel worden toegevoerd, zullen er resten darüberblijven enveroorzaakt het bij de volgende wasbeurt große schuimvorming waardoor het wasresultaat afneemt. Verwijder het overtollige spoelmiddel met een doekje.

HET LADEN VAN DE VAATWASSER

Als u de vaatwasser correct laadt, dan heeft dit een positieve uitwerking op het energieverbruik en het was- en droogproces.

Er zijn tweerekken om het vaatwerk in de machine teplaatsen.

Het onderste rek is bestemd voor ronde en diepe voorwerpen, zoals potten met lange stelen, deksels, borden, schalen en bestek.

Het bovenste rek is bestemd voor schoteltjes, dessertborden, mokken,kommen en glazen.

Wijnglazen en glazen met een hoge voet要去en gegen de rand van het rek of tegen de glazensteun worden geplaatst en mogen Niet tegen andere voorwerpen aanleunen. Plaats hoge glazen nicht tegen elkaar omdat ze konnen omvallen en beschadigd raken.

Het is better om dunne, smalle voorwerpen in het middelste gedeelte van het rek teplaatsen.

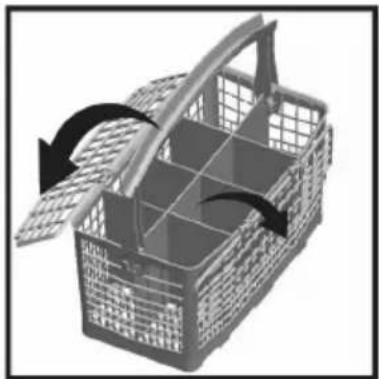

Lepels können met een tussenruimte in de bestekkorf worden geplaatst om te voorkomen dat ze谈起 elkaar komen. Voor het Beste resultaat raden wij u aan het bestekrooster te gebruiken.

Ter voorkoming van verwondingen is het raadzaam vaatwerk met lange handvaten en scherpe punten (opschepvorken, broodmessen enz.) met de punten maar beneden gericht in de korf teplaatsen of horizontaal in hetrek te leggen.

Waarschuwing: Zorg dat bij hetplaatsen van het vaatwerk, de sproeiarmen vrij hunnen blijven rondraaien.

Bovenste serviesrek

Schotelrek

Schotelrekken vindt u op de bovenste rek van de machine (a) (b). Deze schotelrekken konnen in open of gesloten stand worden gezruikt. In de open stand (a) kurz u er koppen opplaatsen en in gesloten stand (b) kurz u hove glazen in het rekplaatsen. Ook kurz u lange vorken, messen en lepels liggend op deze rekken plaatsen.

Verschillende manieren van laden van de serviesrekken

Onderste serviesrek

Bovenste serviesrek

Verkeerde manier van laden

Standaardlading en testgegevens

Capaciteit:

Bovenste en onderste serviesrek: 12 couverts

Het bovenste serviesrek moet in de hoogste stand worden geplaatst. Koppen moet u aan de pinnen van het schotelrek hangen.

Afwas- en spoelmiddel

5+25 cm3, conform EN50242-DIN 44990 IEC 436 (internationale normen) / Spoelmiddelinstelling: 4

Programmatest

Economisch 50^ , conform EN 59242 (internationale normen)

PROGRAMMABESCHRIJVINGEN

Programma items

Programmanr.		Referentie
Namen van programma's	Economisch	Super 50 min.**	Intensief
Temperaturen	50°C	65°C	65°C
Type voedselresten	koffie, melk, thee, koud vlees, groenten, nicht lang bewaard	soepen, sauzen, pasta, eieren, pilaf, aardappelen en ovenschotels, gebraden voedsel	soepen, sauzen, pasta, eieren, pilaf, aardappelen en ovenschotels, gebraden voedsel
Niveau van vuilheid	gemiddeld	gemiddeld	hoog
Hoeveelheid vaatwasmiddel A: 25 cm3/15 cm3 B: 5 cm3	A+B	A+B A+B

Programmaduur (min.)	50	110
Elektriciteits-verbruik (kW uur)	1,3	1,
Water consumption (liters)	12,7	17,2

图

000

Opgelet: Korte programma's omvatten geen droogfase.

De bovenstaande waarden zijn de waarden verkreten onder laboratorium voorwaarden naargelang de relevante normen. Deze waarden konnen wijzigien afhankelijk van de voorwaarden van het gebruik en de omgeving van het product (network spanning, waterdruk, waterinvoer temperatuur en omgevingstemperatuur).

*** Super 50 min Met dit programma kurz u uw vaat wassen in A wasprestatie.

DE MACHINE INSCHAKELEN EN EEN PROGRAMMA KIEZEN

De machine inschakelen

1 Druk op de Aan/Uit-knop..
Kies het juiste programma met de programmeuzeknop.
3 Start het programme door op de Start/Pauze-knop te drukken.

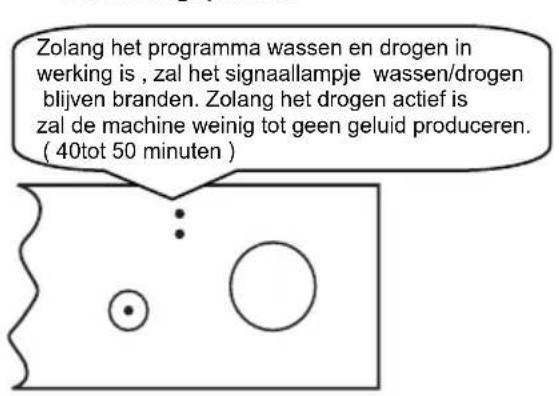

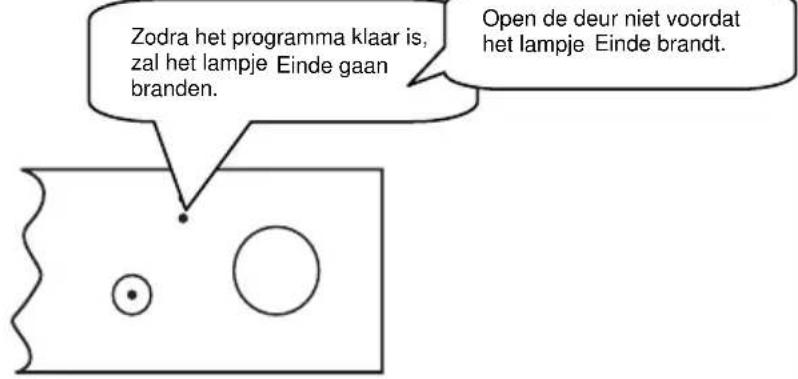

Verloopprogramma

Het verloop van het programme kan worden gevolgd door middel van de lampjes op het bedieningspaneel

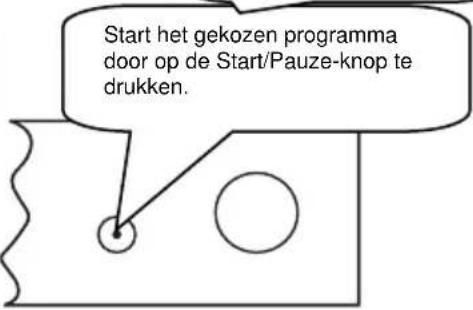

Een anderprogrammakiezen

Als uijdens een wascyclus een ander programma wilt kiezen.

Het neue programma
zal vier der gan met waar
het vorige programma
was gebleven.

Een anderprogrammakiezen en alleinstellingenwissen

Als u een programma dat bezig is, wilt stopzetten.

Let op: Na het beeindigen van het wasprogrammakest u het droogproces versnellen door de deur van de machine op een kier te zetten.

Let op: Als de deur van de machine opengaat of de spanning wegvalt, dan za de machine verder gaan met het programma zodra de deur weeer worden zichgemaakt of de spanning weeer aanwezig is.

Let op: Als de energietoevoer worden onderbroken of het portier van de machine worden geopend tijdens de droogcyclus worden het programma beeindigd. Uw machine is dan gereed voor een neue programmaselectie.

ONDERHOUD EN REINIGING

Als u de machine regelmatig reinigt, verlengt u daarmee de levensduur van de machine.

Er kan opeenhoping van olie en kalk plaatsvinden in de machine. In dat geval:

• Vul het afwasmiddelreservoir enplaats geen servies in de machine. Kies een programme met een hoge temperatuur en start de machine. Mocht dit Niet voldoende helpen, gebruik dan een in de handel verkrijgbaar, special schoonmaakmiddel. (Door schoonmaakmiddelenfabrikanten special voor vaatwater ontwikkelde schoonmaakmiddelen.)

De afdichtingen van de deur reinigen

• Reinig regelmatig met een vochtige doek de ajdichtingen om vuilresten te verwijderen.

De machine reinigen

Maak de filters en de sproeiarmen minstens een keer per week schoon.

Voordat u met het schoonmaken van de machine begint, moet u de stekker uit het stopcontact halen en de waterkraan zich maken.

Gebruik geen harde materialen bij de schoonmaak van de machine. Veeg de machine met een zacht schoonmaakmiddel en een vochtige doek af.

Filters

Controller of er geen voedselresten awhile zich gebleven op de grove en fijnne filters

Als er voedselresten zijn achtergebleven, moet u de filters verwijderen en ze grondig onder de waterkraan reinigen.

a. Microfilter
b. Hoofdfilter
c. Metaal/kunststofffilter

Voor het verwijderen en reinigen

van de filtercombinatie draait u\ deze gegen de wijzers van de klok\ in en trekt u daarna het geheel\ haar boven.1

Trek aan de metaal/kunststofffilter en verwijder deze (3). Haal dan de hoofdfilter uit de microfilter (2). Maak hem met heel veel water schoon. Monteer opnieuw de metaal/kunststofffilter. Plaats de hoofdfilter in de microfilter met de merktekens tegenover elkaar.

Bevestig de microfilter in de metaal/kunststofffilter en draai in de richting van de pijl. De microfilter is goed vastgedraaid als u de pijl op de microfilter kutzien. 4

• Gebruik de vaatwasser Niet als er geen filters in zitten.
• Een nicht juisteplaatsing van de filter heeft een slecht wasresultaat tot gevolg.
• Schone filters zijn erg belangrijk voor een juiste werking van de machine.

Sproeiarmen

Controleer of de gaten van de bovenste en onderste sproeiarm Niet verstopt+zijn. Als ze verstopt,zijn,maak de sproeiarmen los en reinig ze in water.

De onderste spreoiarm(Int) verwijderendoor deze aan boven te trekken en debovenste verwijdert u door linksom aan demoer te draaien.Zorg ervoor dat de moergood is aangedraaid als u de bovenste spreoiarm weer monteert.

Aanvoerslangfilter

De aanvoerslangfilter voorkomt schade die ten gevolge van soms in het water voorkomende verontreinigingen (zand, klei, roest enz.) ontstaat. Deze verontreinigingen worden via de hoofdwateraanvoer of het loodgieterswerk in扣除en aangevoerd en met hetplaatsen van deze filter worden vergeling en afzettingen na het wassen voorkomen. Controller periodiek de filter en de slang en maak ze, indien nodig, schoon. Om de filter schoon te makeen, moet u eerst de waterkraan zichtmaken en daarna de slang losmaken. Als u de filter uit de slang heeft verwijderd, maakt u die onder de kraan schoon. Plaats de gereinigde filter waar in de slang. Monteer de slang opnieuw.

FOUTCODES EN WAT TE DOEN BIJ EEN DEFECT

FOUTCODE			FOUTOMSCHRI JVING	CONTROLES
Wassen Drogen	Einde	Start/Pauze
			Onvoldoende watertoevoer.	* Zorg dat de waterkraan volledig open staat en dat de watertoevoer nicht worden belemmerd. * Draai de waterkraan zich, verwijder de wateraanvoerslang van de kraan en maak de filter bij de aansluiting van de slang schoon. * Start de machine opnieuw, neem contact op met de onderhoudsdienst als de fouit waar voorkomt.
			Foutmelding van voortdurende wateraanvoer	* Draai de kraan zich. * Neem contact op met de onderhoudsdienst.
			Het afvalwater in de machine kan nicht worden afgevoerd.	* Waterafvoerslang is verstopt. * De filters+konnen verstopt zijn. * Schakel de machine eerst uit en dan wee aan en activeer het commando voor het stoppen van een programme. * Als de fouit blijft bestaan, neem dan contact op met de onderhoudsdienst.
			De juiste watertemperatuur worden nicht gehaald. Defecte verwarming en warmtesensor.	* Neem contact op met de onderhoudsdienst.
			Beveiligung gegen wateroverstroming is in werkung.	* Schakel de machine uit en draai de kraan zich. * Neem contact op met de onderhoudsdienst.
			Defecte elektronische kaart.	* Neem contact op met de onderhoudsdienst.

Als een van de lampjes voor het programmaverloop gaat branden en het Start/Pauze-lampje knippert

De deur van de machine is open. Maak hem zich.

Als het programme niets wil starten

• Controller of de stekker in het stopcontact zit.
• Controller de zekeringen in huis.
• Zorg dat de waterkraan open is.
• Zorg dat de deur van de machine zich is.
• Controller of de machine staat uitgeschakeld met de Aan/Uit-knop.
• Controller of de wateraanvoerfilter en de machinefilters Niet verstopt়n.

Als de lampjes Wasser/Drogen en Ende blijven knipperen

• Beveiliging gegen wateroverstroming is in werkung
• Draai de kraan zichen neem contact op met een bevoegde onderhoudsdienst.

Als de lampen Niet uitgaan na een wascyclus

U heeft de Aan/Uit-knop van de voeding Niet uitgeschakeld.

Als er afwasmiddelresten achechterblijven in het afwasmiddelreservoir

Er is afwasmiddel bijgevuld in een nat afwasmiddelreservoir.

Als er water aan het eind van een programma achechterblijft in de machine

• De waterafvoerslang is verstopt of verdraaid.
• De filters়n verstopt.
• Het programma is nog Niet afgelopen.

Als de machine stoptijdens een wascyclus

• De spanning is weggevallen.
• De wateraanvoer is wegveallen.
• Het programma staat in de stand standby.

Als u gebonk hoort tijdens een wascyclus

• Het vaatwerk is Niet goed geladen.
• Een spreoiarm raakt het vaatwerk.

Als er etensresten achechterblijven op het vaatwerk

• Het vaatwerk is nicht goed geladen, waardoor het water van de sproeiers Niet op de juiste plekkenterecht konkommen.
• Het rek is overvol.
• Het vaatwerk ligt gegen elkaar.
• Te weinig afwasmiddel toegevoegd.
• Een nicht juist en te Licht programma ward gekozen.
• Sproeiarm is verstopt met etensresten.
• Filters় verzrost.
• Filters়ন্রের.
• Waterafvoerpomp is verstopt.

Als er zich lichte vlekken op het vaatwerk bevinden

• Er is te weinig afwasmiddel gebruikt.
• Deinstalling voor de dosering van het spoelmiddel staat te laag ingesteld.
• Ondanks de hoge waterhardheid is er geen gebruik gemaatk van speciaal zout.
• Het wateronthardingsystem staat te laag ingesteld.
• De dop van het zoutreservoir is Niet goed aangedraaid.

Als het vaatwerk Niet droog wil worden

• Er wurde een programma zonder droogproces gebruikt.
• Spoelmiddeldosering te laag ingesteld.
• Het servies is te snel uittgeladen.

Als er zich roestvlekken op het vaatwerk bevinden

• De kwaliteit van het roestvaststaal van het vaatwerk is onvoldoende.
• Veel zout in het afwaswater.
• De dop van het zoutreservoir is Niet goed aangedraaid.
• Er is te veel zout buiten het reservoirterechtgekomen tijdens het vullen.
• Vervuild aangevoerd water.

Mocht het probleem Niet opgelost zijn of als er een defect is dat hierboven nicht staat beschreiben, neem dan contact op met een bevoegde onderhoudsdienst.

PRAKTISCHE EN NUTTIGE INFORMATIE

1. Altijd als de machine Niet in gebruik is:

* Trekt u de stekker van de machine uit het stopcontact en sluit u de kraan.
Laat u de deur op een kier staan om de vorming van onaangename geuren gegen te gaan.
Houdt u de binnenkant van de machine schoon.

1. Waterdruppels voorkomen:

2. Was het servies met het intensieve programme.

3. Haal alle metalen houlders uit de machine.

4. Voeg geen afwasmiddel toe.

5. Als u de vaatwasser correct laadt, dan heeft dit een positieve uitwerking op het energieverbruik en het was- en droogproces.

6. Haal alle grove etensresten van het vaatwerk voordat u het in de machine plaatst.
7. Laat de machine draaien nadat deze helemaal vol is.
8. Gebruik het voorwasaprogramma alleen wanner nodig.
9. Neem de programmainformatie en de tabel met de waarden van het gemiddelde verbruik in acht bij hetkiezen van een programme.
10. Vanwege de hoge temperatures in de machine, mag hij Niet in de buurt van een ijskast worden geplaatst
11. Als het apparaat zich op een locatie bevindt waar er een risico op vorst bestaat, moet u het water vollediguit de machine draineren. Verwijder de waterkraan, ontkoppel de water-inlaatbuis van de kraan enaar het water volledig draineren.

GARANTIE BEPALINGEN

U heeft 2aar garantie op technische defecten na aankoop datum.

Wat nicht onder garantie valt :

• Het gebruik; voor nicht normal haishoudelijk gebruik (het apparaat is bedoeld voor normaal huishoudelijk gebruik)
• Een oorzaak die aan het apparaat vreemd is, zoals;

Schade die opgelopen wird bij het transport of ingevolge een verkeerde behandeling zoals deuken, krassen, afgeb broken onderdelen.

Installatie fouten bijv. (verkeerde spanning).

• Storingen ten gevolge van o.a. ondeskundig gebruik, stof/pluisvorming in/aan het apparaat w.o. verstoppenen van o.a.(indien van toepassing) luchtcirculatie, filters, als mede breuk in kunststof, rubber, glas, wat anders dan bij normalaal gebruik defect is geraakt; zulks ter beordeling van service monteur of importeur.

U heeft twee jaar garantie op het apparaat na aankoop datum, de garantie is alleen dan geldig indien een geldig aankoop bewijs kan worden getoond.

Garantie rechten op het apparaat zichn Niet overdraagbaar.

Indien apparaten ter reparatie worden aangeboden dienen deze schoon te zich, anders kan behandeling voor reparatie worden geweigerd.

CONTENTS

Handelsmerk van de leverancier	EVERGLADES
Model v/d leverancier	EVBI510
Capaciteit van de vaatwasmachine	12
De energie efficiëntieklasse	A+
Jaarliks energieverbruik in kWu per Jaar (AEc) (280 cyclus)	273
Energieverbruik (Et) (kWu per cyclus)	0,95
Uit-modus stroomverbruik (W) (Po)	0,05
Ingeschakeld gelaten modus stroomverbruik (W) (P1)	0,54
Jaarliks waterverbruik in liters per Jaar (AWc) (280 cyclus)	3360
Drogen efficiëntieklasse	A
Standaard programmanaam	Eco 50 °C
Programmatijd voor standardcyclus (min)	155
Geluid dB(A)	52
