DH 24PB - Perceuse HITACHI - Notice d'utilisation et mode d'emploi gratuit

Caractéristiques techniques	Perceuse à percussion HITACHI DH 24PB, puissance de 800 W, vitesse à vide de 0-1 200 tr/min, couple maximal de 30 Nm.
Type de mandrin	Mandrin à serrage rapide de 13 mm.
Capacité de perçage	Capacité de perçage dans le béton : 24 mm, dans l'acier : 13 mm, dans le bois : 32 mm.
Fonctionnalités	Fonction percussion, réglage de la vitesse, interrupteur de sécurité.
Utilisation	Idéale pour les travaux de perçage dans le béton, l'acier et le bois, adaptée aux professionnels et aux bricoleurs.
Maintenance	Vérifier régulièrement les balais de charbon, nettoyer les filtres et lubrifier les pièces mobiles.
Sécurité	Utiliser des lunettes de protection, des gants et s'assurer que la zone de travail est dégagée.
Informations générales	Poids : 2,6 kg, dimensions : 370 x 220 x 80 mm, garantie de 2 ans.

FOIRE AUX QUESTIONS - DH 24PB HITACHI

Comment changer le foret sur la perceuse HITACHI DH 24PB ?

Pour changer le foret, tournez le mandrin dans le sens inverse des aiguilles d'une montre pour le dévisser. Retirez le foret usé et insérez le nouveau. Ensuite, revissez le mandrin dans le sens des aiguilles d'une montre jusqu'à ce qu'il soit bien serré.

Pourquoi ma perceuse HITACHI DH 24PB ne démarre-t-elle pas ?

Vérifiez d'abord si la perceuse est correctement branchée. Assurez-vous que le cordon d'alimentation et la prise ne sont pas endommagés. Si tout semble en ordre, il se peut que le moteur soit en surchauffe ou qu'il y ait un problème interne. Laissez refroidir l'appareil et réessayez.

Comment régler la vitesse de la perceuse HITACHI DH 24PB ?

La vitesse de la perceuse peut être réglée en ajustant la gâchette. Plus vous appuyez sur la gâchette, plus la vitesse augmente. Pour des matériaux différents, commencez à une vitesse plus faible et augmentez progressivement selon les nécessités.

Que faire si la perceuse chauffe trop pendant l'utilisation ?

Si la perceuse chauffe, arrêtez son utilisation immédiatement. Laissez-la refroidir pendant au moins 15 minutes. Vérifiez que vous utilisez le bon foret pour le matériau et que vous ne forcez pas l'outil. Un usage prolongé sans pauses peut également causer une surchauffe.

La perceuse fait un bruit étrange pendant son fonctionnement. Que dois-je faire ?

Un bruit étrange peut indiquer un problème avec les roulements ou le moteur. Éteignez immédiatement la perceuse et débranchez-la. Inspectez visuellement l'outil pour déceler des signes de dommage. Si le problème persiste après vérification, contactez un professionnel pour une réparation.

Comment nettoyer ma perceuse HITACHI DH 24PB ?

Débranchez la perceuse avant de la nettoyer. Utilisez un chiffon sec pour essuyer l'extérieur. Pour les parties internes, utilisez un compresseur d'air pour éliminer la poussière et les débris. Ne pas utiliser d'eau ou de produits chimiques agressifs.

Quelle est la capacité maximale de perçage de la HITACHI DH 24PB ?

La perceuse HITACHI DH 24PB a une capacité de perçage maximale de 24 mm dans le béton, 13 mm dans l'acier et 30 mm dans le bois.

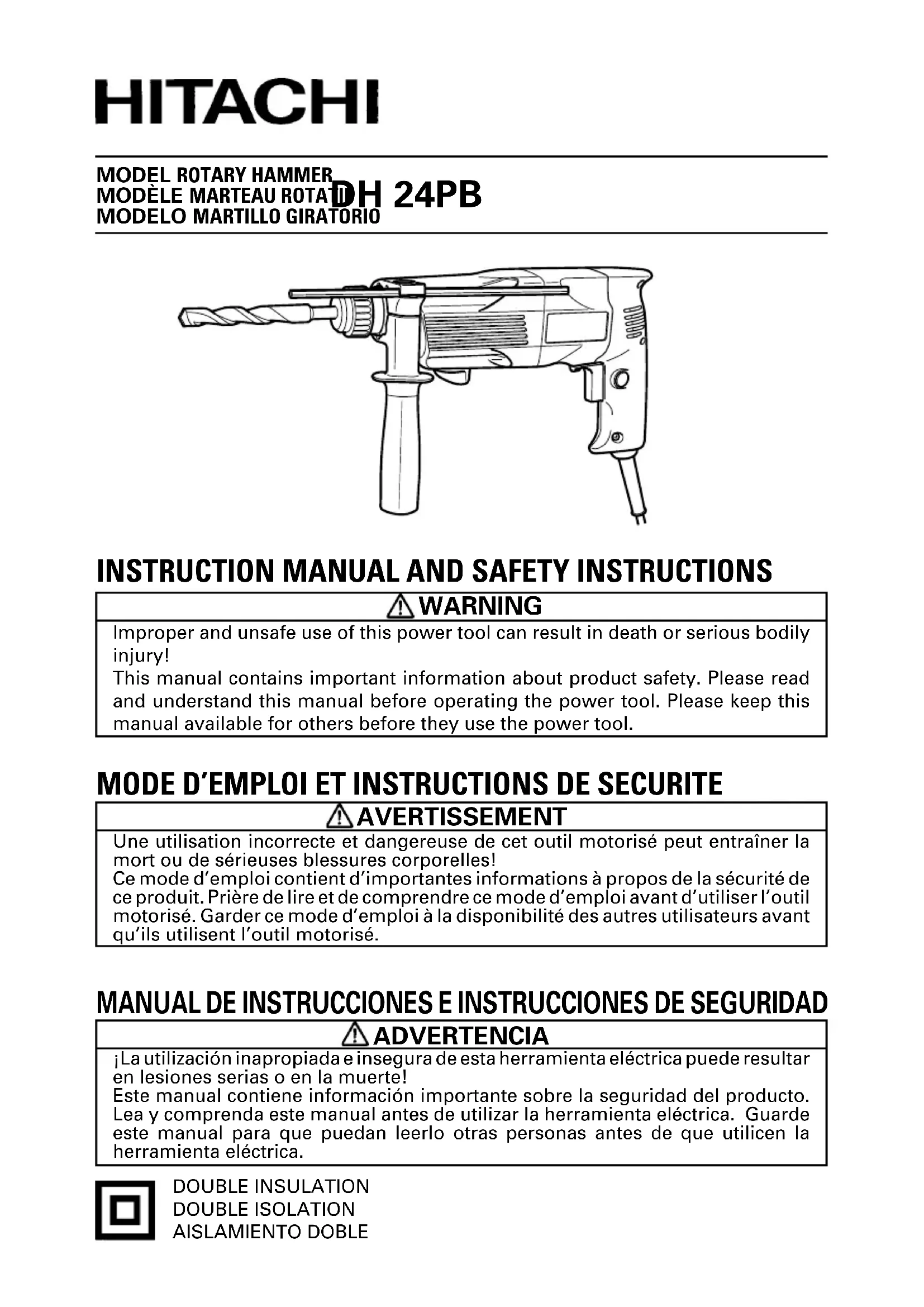

MODE D'EMPLOI DH 24PB HITACHI

Une utilisation incorrecte et dangereuse de cet outil motorisé peut entraîner la mort ou de sérieuses blessures corporelles!

Ce mode d'emploi contient d'importantes informations à propos de la sécurité de ce produit. Prière de lire et de comprendre ce mode d'emploi avant d'utiliser l'outil motorisé. Garder ce mode d'emploi à la disposition des autres utilisateurs avant qu'ils utilisent l'outil motorisé.

AVANT L'UTILISATION 31

UTILISATION 33

COMMENT UTILISER LA COURONNE (POUR UNE CHARGE LEGERE) 37

ENTRETIEN ET INSPECTION 39

ACCESOIRES 40

Lire et comprendre toutes les instructions de fonctionnement, les précautions de sécurité et les avertissements dans ce mode d'emploi avant d'utiliser ou d'entretenir cet outil motorisé.

La plupart des accidents causés lors de l'utilisation ou de l'entretien de l'outil motorisé proviennent d'un non-respect des règles ou précautions de base de sécurité. Un accident peut la plupart du temps être évité si l'on reconnaît une situation de danger potentiel avant qu'elle ne se produise, et en observant les procédures de sécurité appropriées.

Les précautions de base de sécurité sont mises en évidence dans la section "SÉCURITÉ" de ce mode d'emploi et dans les sections qui contiennent les instructions de fonctionnement et d'entretien.

Les dangers qui doivent être évités pour prévenir des blessures corporelles ou un endommagement de la machine sont identifiés par AVENTISSEMENTS sur l'outil motorisé et dans ce mode d'emploi.

Ne jamais utiliser cet outil motorisé d'une manière qui n'est pas spécifiquement recommandée par HITACHI sans avoir d'abord vérifié que l'utilisation prévue est sans danger pour vous et les autres.

Signification des MOTS d'avertissement

AVERTISSEMENT indique des situations potentiellement dangereuses qui, si elles sont ignorées, pourraient entraîner de sérieuses blessures personnelles.

PRECAUTION indique des situations dangereuses qui, si elles sont ignorées, pourrait entraîner de légères blessures personnelles ou endommager la machine.

REMARQUE met en relief des informations essentielles.

REGLES Generale de securite

AVERTISSEMENT: Lire et respecter toutes les instructions. Un non-respect de toutes les instructions ci-dessous peut entraîner une électrocution, un incendie et/ou de sérieuses blessures personnelles.

1. Zone de travail

(1) Garder la zone de travail propre et bien éclairée. Les établis mal rangés et les zones sombres invitent aux accidents. (2) Ne pas utiliser les outils motorisés dans une atmosphère explosive, telle qu'en présence de liquides inflammables, de gaz ou de poussières. Les outils motorisés créent des étincelles qui risquent d'enflammer la poussière ou les vapeurs. (3) Tenir les spectateurs, les enfants et les visiteurs éloignés, lors de l'utilisation de l'outil motorisé. Une distraction peut faire perdre le contrôle de la machine.

2. Sécurité électrique

Les outils à double isolation sont équipés d’une fiche polarisée (une lame est plus large que l’autre). Cette fiche ne pénétrera dans une prise secteur polarisée que dans un sens. Si la fiche ne rentre pas complètement dans la prise, la retourner. Si elle ne rentre toujours pas, contacter un electricien qualifié pour installer une prise polarisée. Ne pas modifier la fiche d’aucune façon. La double isolation élimine le besoin d’un cordon d’alimentation à trois fils et d’un système d’alimentation avec mises à la terre. Eviter tout contact corporel avec les surfaces mises à la terre telles que les canalisations, les radiateurs, les réchauds et les réfrigérateurs. Il y a un risque accru d’électrocution si son corps est mis à la terre. Ne pas exposer les outils motorisés à la pluie ou à l’humidité. De l’eau PÉNÉTRANT à l’intérieur de l’outil motorisé augmente le risque d’électrocution. Ne pas maltraiter le cordon d’alimentation. Ne jamais utiliser le cordon pour porter les outils ou tirer sur la fiche du réceptacle. Garder le cordon à l’écart de la chaleur, de l’huile, des arêtes coupantes ou des pièces en mouvement. Remplacer les cordons endommagés immédiatement. Des cordons endommagés augmentent le risque d’électrocution. Lors de l’utilisation d’un outil motorisé, utiliser un cordon de rallonge extérieur marqué "W-A" ou "W". Ces cordons sont prévus pour une utilisation extérieure et réduisent les risques d’électrocution.

3. Sécurité personnelle

(1) Rester sur ses gardes, regarder ce que l'on fait et utiliser son sens commun lors de l'utilisation d'un outil motorisé. Ne pas utiliser un outil en état de fatigue ou sous l'influence de drogues, d'alcool ou de médicaments. Un moment d'inattention lors de l'utilisation de l'outil motorisé peut entraîner des sérieses blessures personnelles.

(2) S'habiller correctement. Ne pas porter des vêtements larges ou des bijoux. Attacher les cheveux longs. Tenir ses cheveux, vêtements et ses gants éloignés des parties mobiles. Les vêtements larges, les bijoux et les cheveux longs peuvent se prendre dans les parties mobiles.

(3) Éviter tout démarrage accidentel. S'assurer que l'interrupteur d'alimentation est sur la position d'arrêt avant de brancher la machine. Transporter l'appareil avec les doigts sur l'interrupteur d'alimentation ou brancher un outil avec l'interrupteur sur la position marche invite aux accidents.

(4) Retirer les clefs d'ajustement ou les commutateurs avant de mettre l'outil sous tension. Une clef qui est laissée attachée à une partie tournante de l'outil peut provoquer une blessure personnelle.

(5) Ne pas trop prétendre de ses forces. Garder en permanence une position et un équilibre corrects. Une position et un équilibre corrects permettent un meilleur contrôle de l'outil dans des situations inattendues.

(6) Utiliser un équipement de sécurité. Toujours porter des lunettes de protection. Un masque à poussière, des chaussures de sécurité antidérapantes, un chapeau dur et des bouchons d'oreille doivent être utilisés dans les conditions appropriées.

4. Utilisation de l'outil et entretien

Utiliser un étau ou toute autre façon de fixer et maintenir la pièce à usiner sur une plate-forme stable. Tenir la pièce avec la main ou contre son corps est instable et peut conduire à une perte de contrôle de l'outil.

(2) Ne pas forcer sur l'outil. Utiliser l'outil correct pour l'application souhaitée. L'outil correct réalisera un meilleur et plus sûr travail dans le domaine pour lequel il a été conçu.

(3) Ne pas utiliser un outil s'il ne se met pas sous ou hors tension avec un interrupteur. Un outil qui ne peut pas être commandé avec un interrupteur est dangereux et doit être réparé.

(4) Déconnecter la fiche de la source d'alimentation avant de réaliser tout ajustement, changement d'accessoires ou pour ranger l'outil. De telles mesures de sécurité réduisent le risque que l'outil ne démarre accidentellement.

(5) Ranger les outils inutilisés hors de la portée des enfants et des autres personnes inexpérimentées. Les outils sont dangereux dans les mains de personnes inexpérimentées.

Conserver les outils avec soin. Garder les outils de coupe aiguisés et propres. Des outils bien entretenus, avec des lames coupantes aiguisées, risquent moins de se gripper et sont plus faciles à contrôler.

Vérifier les défauts d'alignement ou grippage des parties mobiles, les ruptures des pièces et toutes les autres conditions qui peuvent affecter le fonctionnement des outils. En cas de dommage, faire réparer l'outil avant de l'utiliser. Beaucoup d'accidents sont causés par des outils mal entretenus.

(8) Utiliser uniquement les accessoires commandés par le fabricant pour le modèle utilisé. Des accessoires qui peuvent convenir à un outil peuvent devenir dangereux lorsqu'ils sont utilisés avec un autre outil.

5. Réparation

(1) La réparation de l'outil ne doit être réalisée uniquement par un réparateur qualifié. Une réparation ou un entretien réalisé par un personnel non qualifié peut entraîner des risques de blessures.

Lors de la réparation d'un outil, utiliser uniquement des pièces de rechange identiques. Suivre les instructions de la section d'entretien de ce mode d'emploi. L'utilisation de pièces non autorisées ou un non-respect des instructions d'entretien peut créer un risque d'électrocution ou de blessures.

1. Ne jamais toucher les parties mobiles.

Ne jamais placer ses mains, ses doigts ou toute autre partie de son corps près des parties mobiles de l'outil.

1. Ne jamais utiliser l'outil sans que tous les dispositifs de sécurité ne soient en place.

Ne jamais faire fonctionner cet outil sans que tous les dispositifs et caractéristiques de sécurité ne soient en place et en état de fonctionnement. Si un entretien ou une réparation nécessite le retrait d'un dispositif ou d'une caractéristique de sécurité, s'assurer de bien remettre en place le dispositif ou la caractéristique de sécurité avant de recommencer à utiliser l'outil.

1. Utiliser l'outil correct

Ne pas forcer sur un petit outil ou accessoire pour faire le travail d’un outil de grande puissance. Ne pas utiliser un outil pour un usage pour lequel il n’a pas été prévu : par exemple, ne pas utiliser une scie circulaire pour couper des branches d’arbre ou des buches.

1. Ne jamais utiliser un outil motorisé pour des applications autres que celles spécifiées.

Ne jamais utiliser un outil motorisé pour des applications autres que celles spécifiées dans le mode d'emploi.

1. Manipuler l'outil correctement

Utiliser l'outil de la façon indiquée dans ce mode d'emploi. Ne pas laisser tomber ou lancer l'outil. Ne jamais permettre que l'outil soit utilisé par des enfants, des personnes non familiarisées avec son fonctionnement ou un personnel non autorisé.

1. Maintenir toutes les vis, tous les boulons et les couvercles fermement en place.

Maintenir toutes les vis, tous les boulons et les couvercles fermement en place.

Vérifier leurs conditions périodiquement.

1. Ne pas utiliser les outils motorisés si le revêtement de plastique ou la poignée est fendu.

Des fentes dans le revêtement ou la poignée peuvent entraîner une électrocution.

De tels outils ne doivent pas être utilisés avant d'être réparés.

1. Les lames et les accessoires doivent être fermement montés sur l'outil.

Eviter les blessures potentielles personnelles et aux autres. Les lames, les instruments de coupe et les accessoires qui ont été montés sur l'outil doivent être fixés et serrés fermement.

1. Garder propres les évents d'air du moteur

Les évents d'air du moteur doivent être maintenus propres de façon que l'air puisse circuler librement tout le temps. Vérifier les accumulations de poussière fréquemment.

1. Utiliser l'outil motorisé à la tension nominale.

Utiliser l'outil motorisé à la tension spécifiée sur sa plaque signalétique.

Si on utilise l'outil motorisé avec une tension supérieure à la tension nominale, il en résultera une rotation anormalement trop rapide du moteur et cela risque d'endommager l'outil et le moteur risque de griller.

1. Ne jamais utiliser un outil défectueux ou qui fonctionne anormalement.

Si l'outil n'a pas l'air de fonctionner normalement, fait des bruits étranges ou paraît défectueux, arrêtez de l'utiliser immédiatement et le faire réparer par un centre de service Hitachi autorisé.

1. Ne jamais laisser fonctionner l'outil sans surveillance. Le mettre hors tension.

Ne pas abandonner l'outil avant qu'il ne soit complètement arrêté.

1. Manipuler l'outil motorisé avec précaution.

Si un outil motorisé tombe ou frappe un matériel du accidentellement, il risque d'être déformé, fendu ou endommagé.

1. Ne pas essuyer les parties en plastique avec du solvant.

Les solvants comme l'essence, les diluants, la benzine, le tétrachlorure de carbone et l'alcool peuvent endommager et fissurer les parties en plastique. Ne pas les essuyer avec de tels solvants.

Essuyer les parties en plastique avec un chiffon doux légèrement imbibé d'une solution d'eau savonneuse et sécher minutieusement.

REGLES De securite specifiques et symboles

1. Tenir les outils par les surfaces de grip lors de la réalisation d’opérations ou l’outil de coupe risque d’entrer en contact avec des câbles cachés ou son propre cordon. Un contact avec un fil "sous tension" mettra les parties métalliques de l’outil "sous tension" et électrocutera l’utilisateur.
2. Porter des bouchons d'oreille lors de l'utilisation de l'outil pendant de longues périodes. Une exposition prolongée à un son de forte intensité peut endommager l'ouïe de l'utilisateur.
3. NE JAMAIS toucher la mèche avec des mains nues tout de suite après l'utilisation.
4. NE JAMAIS porter de gants faits de matériaux susceptibles de s'effilocher, comme du coton, de la laine, de la toile ou de la ficelle, etc.
5. TOUJOURS fixer la poignée latérale et tenir fermement le marteau rotatif.
6. TOUJOURS faire attention aux objets dissimulés, par exemple des fil électriques. Le fait de toucher un câblage ou un fil électrique avec l'outil risque de provoquer un choc électrique. Vérifier qu'il n'y a pas d'objets, par exemple des fil électriques, dissimulés dans le mur, le plancher ou le plafond sur lesquels on doit travailler.
7. Définitions pour les symboles utilisés sur cet outil

V......... volts

Hz...... hertz

A. ampères

n° vitesse sans charge

W..... watt

Construction de classe II

---/min.... tours par minute

DOUBLE isolation pour un fonctionnement plus sûr

Pour assurer un fonctionnement plus sûr de cet outil motorisé, HITACHI a adopté une conception à double isolation. "Double isolation" signifie que deux systèmes d'isolation physiquement séparés ont été utilisés pour isoler les matériaux conducteurs d'électricité connectés à l'outil motorisé à partir du cadre extérieur manipulé par l'utilisateur. C'est pourquoi, le symbole "" ou les mots "Double insulation" (double isolation) apparaissent sur l'outil motorisé ou sur la plaque signalétique.

Bien que ce système n’ait pas de mise à terre extérieure, il est quand même nécessaire de suivre les précautions de sécurité électrique données dans ce mode d’emploi, y compris de ne pas utiliser l’outil motorisé dans un environnement humide.

Pour garder le système de double isolation effectif, suivre ces précautions :

○ Seuls les CENTRES DE SERVICE AUTORISES HITACHI peuvent démonter et remonter cet outil motorisé et uniquement des pièces de rechange HITACHI garanties d'origine doivent être utilisées. ○ Nettoyer l'extérieur de l'outil motorisé uniquement avec un chiffon doux légèrement imbibé d'une solution savonneuse et essuyer minutieusement.

Ne jamais utiliser des solvants, de l'essence ou des diluants sur les parties en plastique ; sinon le plastique risquerait de se dissoudre.

Remarque:

Les informations contenues dans ce mode d'emploi sont conçues pour assister l'utilisateur dans une utilisation sans danger et un entretien de l'outil motorisé.

Certaines illustrations dans ce mode d'emploi peuvent montrer des détails ou des accessoires différents de ceux de l'outil motorisé utilisé.

Fig. 1

Mateur	Mateur série monophasé à collecteur
Source d'alimentation	Secteur, 115V 60 Hz, monophasé
Courant 5.7A
Capacité	béton: 1/8" ~ 15/16" (3.4mm ~ 24mm) acier: 1/2" (13mm) bois: 1-1/4" (32mm)
Vitesse sans charge 0 – 1050/min.
Vitesse de percussion à pleine charge	4400/min.
Poids 5.1 lbs (2.3 kg)

Applications

Par action combinée de rotation et de frappe

⋅ Perçage de trous d'ancrage ⋅ Perçage de trous dans béton ⋅ Perçage de trous dans une tuile

Par action de rotation uniquement

Perçage de l'acier ou du bois (avec accessoires en option) Serrage de vis mécaniques et de vis à bois. (avec accessoires en option)

Avant l'utilisation

1. Source d'alimentation

S'assurer que la source d'alimentation qui doit être utilisée est conforme à la source d'alimentation requise spécifiée sur la plaque signalétique du produit.

1. Interrupteur d'alimentation

S'assurer que l'interrupteur est sur la position OFF (arrêt). Si la fiche est connectée sur une prise alors que l'interrupteur est sur la position ON (marche), l'outil motorisé démarrera immédiatement, risquant de causer de sérieuses blessures.

1. Cordon prolongateur

Quand la zone de travail est éloignée de la source d'alimentation, utiliser un cordon prolongateur d'épaisseur et de capacité nominale suffisante. Le cordon prolongateur doit être aussi court que possible.

Avertissement: tout cordon endommagé devra être remplacé ou réparé.

1. Vérifier la prise

Si la prise reçoit la fiche avec beaucoup de jeu, elle doit être réparée. Contacter un electricien licencié pour réaliser les réparations nécessaires.

Si une telle prise défectueuse est utilisée, elle peut causer une surchauffe entraînant des dangers sérieux.

1. Vérification des conditions d'environnement

Vérifier que l'état de l'aire de travail est conforme aux précautions.

1. Montage du foret de perçage (Fig. 2)

(1) Pour fixer un foret de perçage (tige SDS plus), tirer complètement l'attache coulissante dans le sens de la flèche, comme indiqué sur la Fig. 2, puis insérer le foret tout en le faisant tourner jusqu'à ce qu'il atteigne le fond. (2) Lorsque l'attache coulissante est relâchée, le foret est fixé. (3) Pour retirer le foret de perçage, tirer complètement l'attache coulissante dans le sens de la flèche et sortir le foret. 7. Lors de l'installation de la capuchon à poussière ou du collecteur de poussière (B) (accessoires en option) (Fig. 3, Fig. 4)

Lors de l'utilisation du marteau rotatif en position verticale alors que l'adaptateur de récupération de poussière est enlevé, fixer la capuchon à poussière ou le collecteur à poussière (B) pour récupérer la poussière et autres particules pour une utilisation plus facile.

Pose de la capuchon à poussière

Utiliser la capuchon à poussière en la fixant au foret comme montré dans la Fig. 3.

Lors de l'utilisation d'un foret avec un diamètre plus grand, agrandir le trou central de la capuchon à poussière avec ce marteau perforateur.

Pose du collecteur à poussière (B)

Lors de l'utilisation du collecteur à poussière (B), l'insérer par le bout du foret en l'alignant avec la rainure sur la poignée. (Fig. 4)

Fig. 2

Fig. 3

Collecteur à poussière (B) Fig. 4

Precaution:

Le capuchon à poussière et le collecteur à poussière (B) ne sont destinés à être utilisés que lors du perçage de béton. Ne pas les utiliser lors du perçage de pièces en bois ou métalliques.

Insérer le collecteur à poussière (B) à fond dans le mandrin de l'appareil principal pour une utilisation plus facile. Lors de la mise sous tension du marteau rotatif, si le collecteur à poussière (B) est détaché de la surface en béton, le collecteur à poussière (B) va tourner en même temps que le foret. Ne bien activer l'interrupteur de mise sous tension qu'après avoir appuyé le collecteur à poussière (B) sur la surface en béton. Si le collecteur à poussière (B) est utilisé avec un foret de plus de 7-15/32" (190 mm) de longueur totale, il ne peut pas toucher la surface en béton et tournera. De ce fait, utiliser un foret de 6-17/32" (166 mm), 6-19/64" (160 mm) ou 4-21/64" (110 mm) de longueur totale. Vider les particules dans le collecteur à poussière (B) chaque deux ou trois trous perçés. Remettre en place le foret après avoir enlevé le collecteur à poussière (B).

1. Sélection de la mèche pour visseuse

Les têtes de vis ou les mèches seront endommagées si une mèche appropriée au diamètre de la vis n'est pas employée pour enfoncer la vis.

1. Vérifiez la direction de rotation de la mèche (Fig. 5)

La mèche tourne dans le sens horaire (vu de l'arrière) quand on appuie sur cote-R du levier de contact. En appuyant sur cote-L du levier, la mèche tourne dans le sens anti-horaire.

Fig. 5

Precaution:

Pour éviter tout accident, s'assurer que l'interrupteur est sur la position d'arrêt et que la fiche du cordon d'alimentation est débranchée avant de poser ou de déposer un ford ou un accessoire similaire. L'interrupteur d'alimentation doit toujours se trouver sur la position d'arrêt pendant une pause et après un travail.

1. Fonctionnement de l'interrupteur

La vitesse de rotation du foret de perçage peut être réglée suivant la force avec laquelle on appuie sur l'interrupteur à détente. La vitesse est faible si on exerce une légère pression et augmente si la pression est plus forte. On peut obtenir un fonctionnement continu en pressant la détente et en relâchant le clique d'arrêt. Pour permettre l'interrupteur sur ARRET, presser de nouveau la détente et la ramener à sa position d'origine.

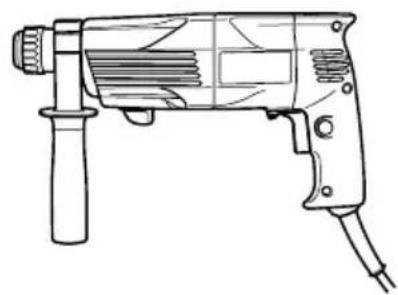

1. Rotation + frappe

Ce marteau rotatif peut être mis sur le mode de rotation et frappe en faisant complètement tourner le sélecteur dans le sens contraire des aiguilles d'une montre vers le repère (Fig. 6)

(1) Monter le foret de perçage. (2) Tirer l'interrupteur de déclenchement après avoir appliqué la pointe du foret sur la position de perçage désirée. (Fig. 7) (3) Il n'est pas du tout nécessaire d'appliquer une forte pression sur le marteau rotatif. Il suffit d'appliquer une légère pression de manière à ce que la poussière et les éclats soient déchargés progressivement.

Fig. 6

Fig. 7

Precaution:

Quand le foret de perçage touche une poutre en fer, la mèche s'arrête immédiatement et la perceuse réagit en tournant. Par conséquent, tenir fermement la poignée principale et la poignée latérale, comme indiqué à la Fig. 7.

1. Rotation seulement

La perceuse à percussion peut être mise sur le mode de rotation uniquement en faisant tourner le sélecteur complètement dans le sens des aiguilles d'une montre vers le repère. (Fig. 8)

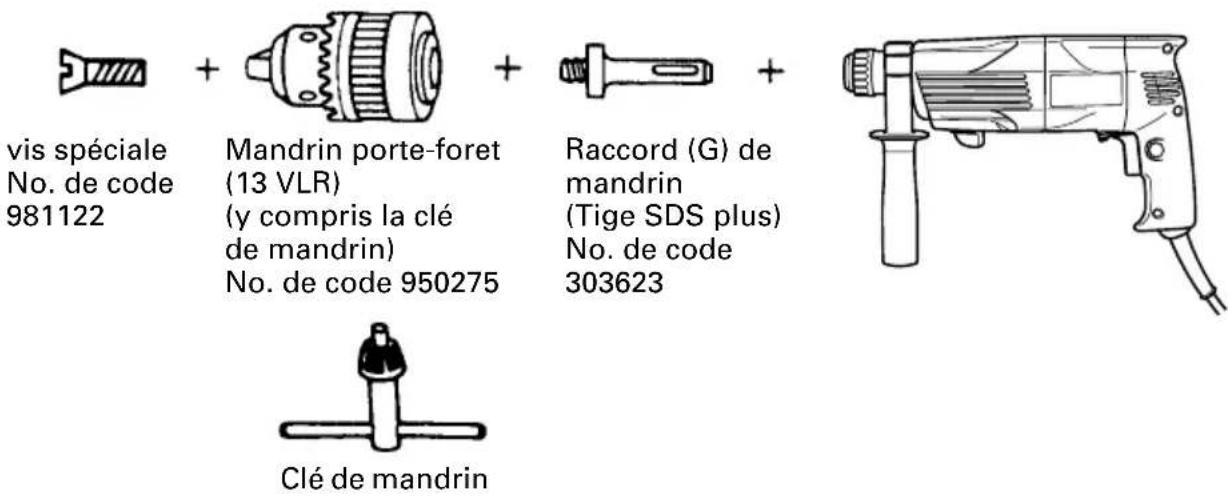

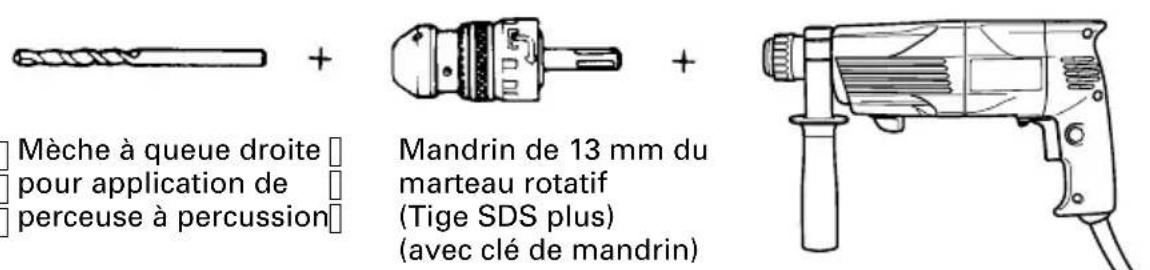

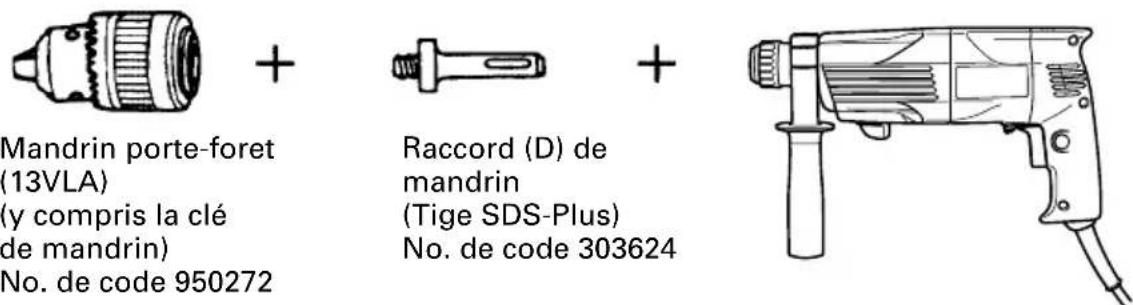

Pour percer du bois ou du métal en utilisant le mandrin porte-foret et le raccord de mandrin (accessoire en option), procédez de la manière suivante. Mise en place du mandrin porte-foret et du raccord de mandrin: (Fig. 9)

(1) Fixer le mandrin porte-foret sur le raccord. (2) L'élément de la tige SDS est identique au foret de perçage. Se reporter à "Montage du foret de perçage" pour le fixer.

Fig. 8

Fig. 9

Precaution:

Si I'on applique une force excessive, ILA donnera un travail bacle et abimera la pointe du foret de percage, réduisant als la durée de service de le marteau rotatif. La pointe du foret de percage risque de se casser quand on retire le marteau rotatif du trou qui vient d'être percé. Par conséquent, pour-retirer la perceuse il est important de faire très attention et de relâcher la pression. Ne pas essayer de percer des trous d'ancrage ou des trous dans le béton quand la machine est régée sur rotation seulement. Ne pas essayer d'utiliser le marteau rotatif pour les fonctions de rotation et de frappe quand le mandrinporte-foret et le raccord de mandrin sont montes sur la machine. Cela risquerait d'abreger considérablement la durée de service de

chaque élément de la perceuse.

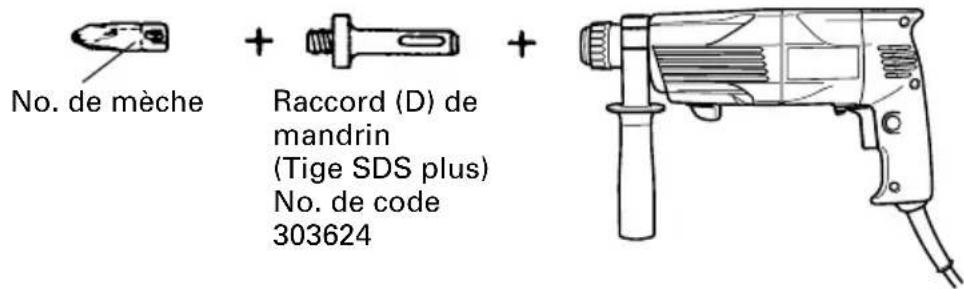

1. Lors du vissage des vis machine (Fig. 10)

Tout d'abord, insérer la pièce dans la prise à l'extrémité de l'adaptateur (D) de mandrin.

Ensuite, monter l'adaptateur (D) de mandrin sur l'appareil principal en utilisant les procédures décrites en 5 (1), (2), (3). Mettre la pointe de la pièce dans les fentes de la tête de vis, prendre l'appareil principal et visser.

Fig. 10

Precaution:

Faites attention de ne pas prolonger la durée d'enforcement plus qu'il n'est nécessaire, sinon les vis pourraient être endommagées suite à la force excessive utilisée. Appliquez le marteau rotatif perpendiculairement par rapport à la tête de la vis lors de l'enforcement de la vis ; sinon la tête de la vis ou la meule seront endommagées, ou la force d'entraînement ne sera pas entièrement transférée à la vis. Ne pas essayer d'utiliser le marteau rotatif en fonction de rotation et percussion lorsque l'adaptateur de mandrin et la pièce sont attachés.

1. Enfoncement de vis à bois (Fig. 10)

Sélection d'une mèche appropriée

Utilisez des vis à tête cruciforme, autant que possible, étant donné que la mèche glisse souvent de la tête des vis ordinaires.

Enfoncement de vis à bois

Avant d'enforcer des vis à bois, préparez d'abord des trous appropriés aux vis utilisées dans le bois. Appliquez la meule aux fentes de la tête de la vis et enforcez la vis dans le bois en douceur.

Après avoir fait tourner le marteau rotatif à petite vitesse pendant un moment jusqu'à ce que la vis à bois soit partiellement enfoncée, pressez le trigger plus fortement afin d'obtenir la force d'entraînement maximale.

Precaution:

Ne manquez pas de prendre en considération la durée du bois quand vous préparez un trou approprié à recevoir la vis à bois. Si le trou est trop petit ou pas assez profond, ce qui demande beaucoup de force pour y enfiler la vis, il se peut que le filet de la vis de bois en soit endommagé.

6. Utilisation de la quenouille (fig. 11)

(1) Desserrer le boulon-bouton sur la poignée latérale et insérer la butée dans la fente en U sur la poignée latérale. (2) Régler la position de l'arrêtêtier en fonction de la profondeur du trou et bien serrer le boulon-bouton.

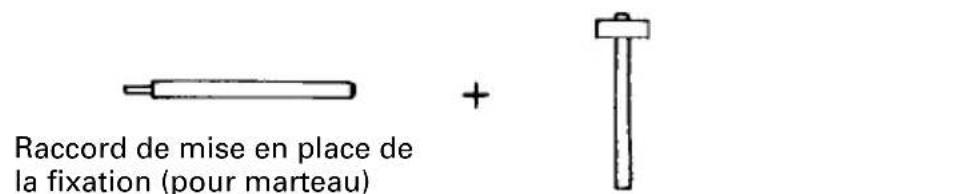

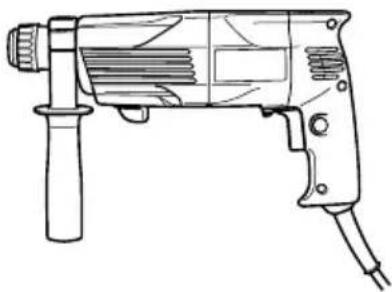

7. Comment utiliser la mèche (queue conique) et le raccord de queue conique

(1) Monter le raccord de queue conique sur le marteau rotatif à percussion. (Fig. 12) (2) Fixer la mèche (queue conique) sur le raccord de queue conique. (Fig. 12) (3) Mettre l'interrupteur sur la position de marche (ON) et percer un trou de la profondeur voulue. (4) Pour retirer la mèche (queue conique), introduire la clavette dans la fente du raccord de queue conique et frapper la tête de la clavette avec un marteau alors que la perceuse est placée sur le support. (Fig. 13)

Fig. 12

Fig. 11

Fig. 13

Comment utiliser la couronne (pour une CHARGE LEGERE)

Utiliser la couronne pour percer de grands trous.

L'utiliser avec le goujon central et la queue de couronne fournis en tant qu'accessoires en option.

Precaution:

S'assurer que l'interrupteur est sur la position d'arrêt (OFF) et débrancher l'outil.

(1) Monter la couronne sur la queue de couronne. (Fig. 14) Graisser le filetage de la queue de couronne afin de faciliter le démontage. (2) Monter la queue de couronne sur le marteau rotatif à percussion. (Fig. 15) (3) Introduire la goupillon central dans la plaque de guidage jusqu'à ce qu'il s'arrête. (4) Engager la plaque de guidage dans la couronne et tourner la plaque de guidage à gauche ou à droite de manière à ce qu'elle ne puisse pas tomber, même si elle est orientée vers le bas. (Fig. 16)

2. Perçage (fig. 17)

(1) Brancher la perceuse. (2) Un dessous est placé dans le goujon central.

Appuyer légèrement l'outil contre le mur ou le plancher tout droit. Toute la surface de la couronne doit être en contact avec le mur ou le plancher.

Mettre en marche.

(3) Quand on a percé sur une profondeur d'environ 3/16" (5 mm), la position du trou est déterminée. Continuer à percer après avoir retiré le goujon central et la plaque de guidage de la couronne. (4) Si l'on applique une force excessive, ILA donnera un travail bâclé et abimera la pointe du foret de perçage, réduisant ainsi la durée de service du marteau rotatif.

Fig. 14

Fig. 15

Fig. 16

Precaution:

Quand on retire le goujon central et la plaque de guidage, mettre l'interrupteur sur la position d'arrêt (OFF) et débrancher la perceuse.

3. Démontage (fig. 18)

Une autre méthode consiste à retarder la queue de la couronne du marteau rotatif à frapper fortement la tête de la queue de la couronne deux ou trois fois avec un marteau, tout en maintenant la couronne. Cela aura pour effet de desserrer le filetage et on pourrait retirer la couronne.

Fig. 17

Fig. 18

Avertissement: s'assurer de mettre l'interrupteur d'alimentation sur la position OFF et de déconnecter la fiche de la prise secteur avant l'entretien et l'inspection de la meuleuse.

1. Contrôle du foret de perçage

Etant donné que l'utilisation d'une mèche usée entraînera un mauvais fonctionnement du moteur et une diminution de l'efficacité, remplacez la mèche usée par une neuve ou aiguisez-la immédiatement et dès que vous notez une certaine usure.

1. Inspection des vis de montage

Inspecter régulièrement toutes les vis de montage et s'assurer qu'elles sont correctement serrées. Si l'une des vis était desserrée, la resserrer immédiatement.

Avertissement: utiliser la marteau rotatif avec des vis desserrées est extrêmement dangereux.

1. Entretien du moteur:

Le bobinage de l'ensemble moteur est le "cœur" même de l'outil electro-portatif. Veiller soigneusement à ce que ce bobinage ne soit pas endommagé et/ou mouillé par de l'huile ou de l'eau.

1. Inspection des balais au charbon

Pour une sécurité continue et une protection contre les chocs électriques, l'inspection des balais au charbon et leur remplacement sur cet outil doivent être réalisés UNIQUEMENT par un CENTRE DE REPARATION AUTORISE HITACHI.

1. Comment remplacer la graisse

Utiliser une graisse à faible viscosité sur ce marteau rotatif afin de pouvoir l’utiliser longtemps sans avoir à remplacer la graisse. Si la graisse fuit d’une vis desserrée, contacter l’agent chargé de l’entretien le plus proche afin qu’il change la graisse.

Si l'on utilise le marteau rotatif alors qu'il n'est pas suffisamment graissé, cela risque de provoquer un grippage et de réduire sa durée de service.

Precaution: pour ce marteau rotatif utiliser la graisse specifie; si l'on utilise une autre graisse, cela risque de provoquer un fonctionnement defaillant. pour le remplacement de la graisse, toujours s'adresser aux agents d'entretien agrges.

1. Entretien et réparation

Tous les outils motorisés de qualité auront éventuellement besoin d'une réparation ou du remplacement d'une pièce à cause de l'usure normale de l'outil. Pour assurer que seules des pièces de rechange autorisées seront utilisées, tous les entretiens et les réparations doivent être effectués uniquement par UN CENTRE DE SERVICE HITACHI AUTORISE.

Accessions

AVERTISSEMENT: Les accessoires pour cet outil motorisé sont mentionnés dans ce mode d'emploi.

L'utilisation de tout autre attachment ou accessoire peut être dangereux et peut causer des blessures ou des dommages mécaniques.

Remarque:

Les accessoires sont sujets à changement sans obligation de la part de HITACHI.

Accessions standard

(1) Valise (Plastique) (No. de code 307786) (2) Poignée latérale (No. de code 303659) 1 (3) Jauge de profondeur (No. de code 303709) 1

1. Perçage de trous d'ancrage (rotation + frappe)

✓ Foret de perçage (Tige fine)

(1) Foret de perçage (Tige fine)

(2) Adaptateur pour tige fine (Tige SDS plus)

(1) Foret de perçage (Tige fine)				(2) Adaptateur pour tige fine
Diamètre extérieur	Longueur effective	Longueur totale	No. de code No. de code
1/8" 1-25/32 (3.4mm) (45m)	" 3-35/64" (90mm)		306369	306370
9/64" (3.5mm) (45m)	1-25/32" 3-35/64" (90mm)	64"	306368

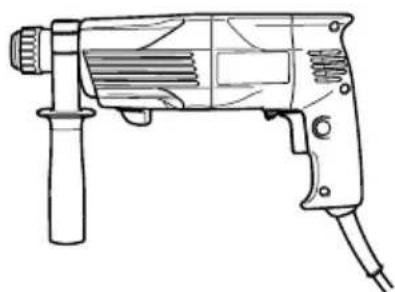

Foret de perçage (queue conique) et raccord de queue conique

(1) Foret de perçage (queue conique)

(2) Raccord de queue conique (Tige SDS plus)

Clavette (No. de code 944477)

Dia. externe	No. de code
7/16"(11 mm)	944460
31/64"(12,3 mm)	944461
1/2"(12,7 mm)	993038
9/16"(14,3 mm)	944462
73/128"(14,5 mm)	944500
11/16"(17,5 mm)	944463
27/32"(21,5 mm)	944464

Tupe de cône	No. de code	Foret de perçage utilisé
Cône Morse (No. 1)	303617	Foret de perçage utilisé (queue conique)	7/16" (11 mm)
			31/64" (12,3 mm)
			1/2" (12,7 mm)
			9/16" (14,3 mm)
			73/128" (14,5 mm)
			11/16" (17,5 mm)
Cône Morse (No. 2)	303618	Foret de perçage utilisé (quée conique)	mm
Cône en A	303619	Le raccord de queue conique pour cône en forme de A ou B est fourni en tant qu'accessoire en option, mais le foret de perçage qui lui correspond n'est pas fourni.
Cône en B	303620

Mandrin de 13 mm du marteau rotatif

Pour perçage lors de l'utilisation d'un foret à corps droit pour un perçage à impact avec le marteau rotatif.

Désignation No. de code
Mandrin de 13 mm du martean rotatif	303332
Clé de mandrin 303334
Capuchon en caoutchouc 303335

Clé de mandrin

1. Ancrage de chasse (rotation + frappe)

Réglage d'ancrage (pour fixation d'ancrage) (Tige SDS Plus)

Dimension de l'ancrage (6,3 mm) (8 mm) (9,5 mm)
Longueur totale	10-15/64" 10-1(260 mm) (260 mm) (160 mm) (260 mm)	5/64" 6-19/64" 10-15/64" mm) (160 mm) (260 mm)
No. de code 30	2976 302975 30362	1 302974

Dimension de l'ancrage (6,3 mm) (8 mm) (9,5 mm)
Longueur totale	10-15/64" 10-1(260 mm) (260 mm) (160 mm) (260 mm)	5/64" 6-19/64" 10-1(160 mm) (260 mm)	5/64"
No. de code 30	2979 302978 30362	2 302977

Dimension de l'ancrage	No. de code
W1/4" (6,3 mm)	971794
W5/16" (8 mm)	971795
W3/8" (9,5 mm)	971796
W1/2" (12,7 mm)	971797
W5/8" (15,9 mm)	971798

Dimension de l'ancrage	No. de code
W1/4" (6,3 mm)	971799
W5/16" (8 mm)	971800
W3/8" (9,5 mm)	971801
W1/2" (12,7 mm)	971802
W5/8" (15,9 mm)	971803

1. Perçage de trou à large diamètre (rotation + frappe)

Goujon	No. de code	Couronne (diamètre externe)		No. de code	No. du coude de couronne
-	-	(A)	63/64"(25 mm) 98	2672 Overall	length
			1-9/64"(29 mm) 98	2673 4-1/8"	3036 m)	25
(A) 982	684 1-3/8"	(35 m)	1-1/4"(32 mm) 98267	4 (A) (105 m)
			m) 982675 11-13/18"				303626
			1-1/2"(38 mm) 98	2676 (300 m)
(B) 982	685 (B)		1-25/32"(45 mm)	982677	(B) 300 m)	11-13/18"	303627
			1-31/32"(50 mm)	982678 (300 m)

Plaque centrale de guidage

Couronne (diamètre externe)	No. de code	Couronne (diamètre externe)	No. de code
1-1/4" (32 mm)	982686	1-25/32" (45 mm)	982689
1-3/8" (35 mm)	982687	1-31/32" (50 mm)	982690
1-1/2" (38 mm)	982688

4. Travail de démolissage (rotation + frappe)

Pointe de broyage (type rond uniquement)

(Tige SDS+)

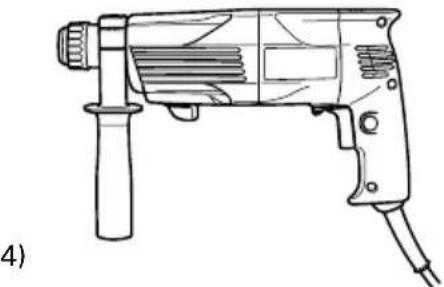

5. Mise en place du boulon pour d'ancre chimique (rotation + frappe)

(Price)

(Tige SDS Plus)

1/2" (12.7 mm) Raccord

d'ancre chimique

(No. de code 303044)

1. Perçage de trous et insertion des vis (rotation seulement)

Mandrin porte-foret, raccord (G) de mandrin, vis spéciale et clé de mandrin

1. Perçage de trous (rotation seulement)

• Ensemble du mandrin porte-foret de 13 mm (y compris la clé de mandrin) et mandrin (pourencer l'accier ou le bois).
• Vis d'entrainment (rotation uniquement)

Embout visserie Phillips

No. de mèche	dimension de vis Longueur No. de code
No.2	1/8" ~ 3/16" (3 – 5 mm)	31/32" (25 mm)
No.3	1/4" ~ 5/16" (6 – 8 mm)	31/32" (25 mm)

1. Capuchon anti-poussière, Collecteur à poussière (B)

Capuchon anti-poussière No. de code 971787

Collecteur à poussière (B) No. de code 306885

1. Graisse A pour marteau

1,1 Ibs (500 g) (en boîte) No. de code 980927

0,15 lbs (70 g) (en tube vert) No. de code 308471

0,07 lbs (30 g) (en tube vert) No. de code 981840

Remarque:

Les spécifications sont sujettes à modification sans aucune obligation de la part de HITACHI.

La poussière résultant d’un ponçage, d’un sciage, d’un meulage, d’un perçage ou de toute autre activité de construction renferme des produits chimiques qui sont connus par l’État de Californie pour causer des cancers, des défauts de naissance et autres anomalies de reproduction. Nous énumérons ci-dessus certains de ces produits chimiques:

- Plomb des peintures à base de plomb, silice cristalline des briques et du ciment et autres matériaux de maçonnerie, et - Arsenic et chrome du bois d'œuvre traité chimiquement.

Le risque d'exposition à ces substances varie en fonction de la fréquence d'exécution de ce genre de travail. Pour réduire l'exposition à ces produits chimiques, travailler dans un lieu bien ventilé, et porter un équipement de protection agréé, par exemple un masque anti-poussière spécialement conçu pour filtrer les particules microscopiques.
