Caractéristiques techniques	Perceuse sans fil HITACHI DS18DGL, moteur puissant, couple réglable, batterie lithium-ion 18V.
Utilisation	Idéale pour le perçage dans le bois, le métal et le plastique, convient pour les travaux domestiques et professionnels.
Maintenance et réparation	Vérifier régulièrement l'état de la batterie, nettoyer le mandrin et lubrifier les pièces mobiles si nécessaire.
Sécurité	Utiliser des lunettes de protection, éviter de percer des matériaux inconnus sans précaution, ne pas surcharger l'appareil.
Informations générales	Garantie constructeur, poids léger pour une manipulation aisée, design ergonomique pour un confort d'utilisation.

FOIRE AUX QUESTIONS - DS18DGL HITACHI

Comment charger la batterie de la perceuse HITACHI DS18DGL ?

Pour charger la batterie, insérez-la dans le chargeur fourni et branchez le chargeur sur une prise électrique. L'indicateur de charge s'allumera pour indiquer que la batterie est en charge.

Quelle est la capacité de la batterie de la perceuse HITACHI DS18DGL ?

La perceuse HITACHI DS18DGL est équipée d'une batterie de 1,5 Ah, offrant une bonne autonomie pour des travaux légers à modérés.

Comment changer le foret sur la perceuse HITACHI DS18DGL ?

Pour changer le foret, dévissez le mandrin en tournant dans le sens inverse des aiguilles d'une montre. Insérez le nouveau foret et resserrez le mandrin en tournant dans le sens des aiguilles d'une montre.

La perceuse ne fonctionne pas, que faire ?

Vérifiez d'abord si la batterie est chargée. Si la batterie est chargée et que la perceuse ne fonctionne toujours pas, vérifiez le commutateur et assurez-vous qu'il est en position 'On'.

Comment régler le couple de la perceuse HITACHI DS18DGL ?

Pour régler le couple, tournez le sélecteur de couple situé juste au-dessus du mandrin. Choisissez un niveau de couple approprié en fonction du matériau que vous travaillez.

La perceuse fait un bruit étrange, que dois-je faire ?

Si la perceuse émet un bruit étrange, vérifiez si le mandrin est bien serré et que rien n'entrave le mouvement du foret. Si le problème persiste, contactez le service client pour un diagnostic.

Puis-je utiliser la perceuse pour percer des matériaux durs comme le métal ?

Oui, la perceuse HITACHI DS18DGL peut être utilisée pour percer des matériaux durs comme le métal, à condition d'utiliser le bon foret et de régler le couple en conséquence.

Comment entretenir ma perceuse HITACHI DS18DGL ?

Pour entretenir votre perceuse, nettoyez-la régulièrement, vérifiez l'état de la batterie et rangez-la dans un endroit sec. Évitez d'exposer la perceuse à l'humidité.

MODE D'EMPLOI DS18DGL HITACHI

La réparation est réalisée dans le cadre de cette garantie par Hitachi Koki U.S.A., Ltd.:

AUX ETATS-UNIS AU CANADA

3950 Steve Reynolds Blvd. Norcross, GA 30093 450 Export Blvd. Unit B, Mississauga, ON L5S 2A4 9409 Owensmouth Ave. Chatsworth, CA 91311 OU APPELEZ LE: [phone] pour connaître OU APPELEZ LE: [phone] pour connaître le centre technique le plus le centre technique le plus proche de chez vous. proche de chez vous. 01Eng_DS18DGL_US.p65 5/23/14, 2:54 PM2ÍNDICE Español Página

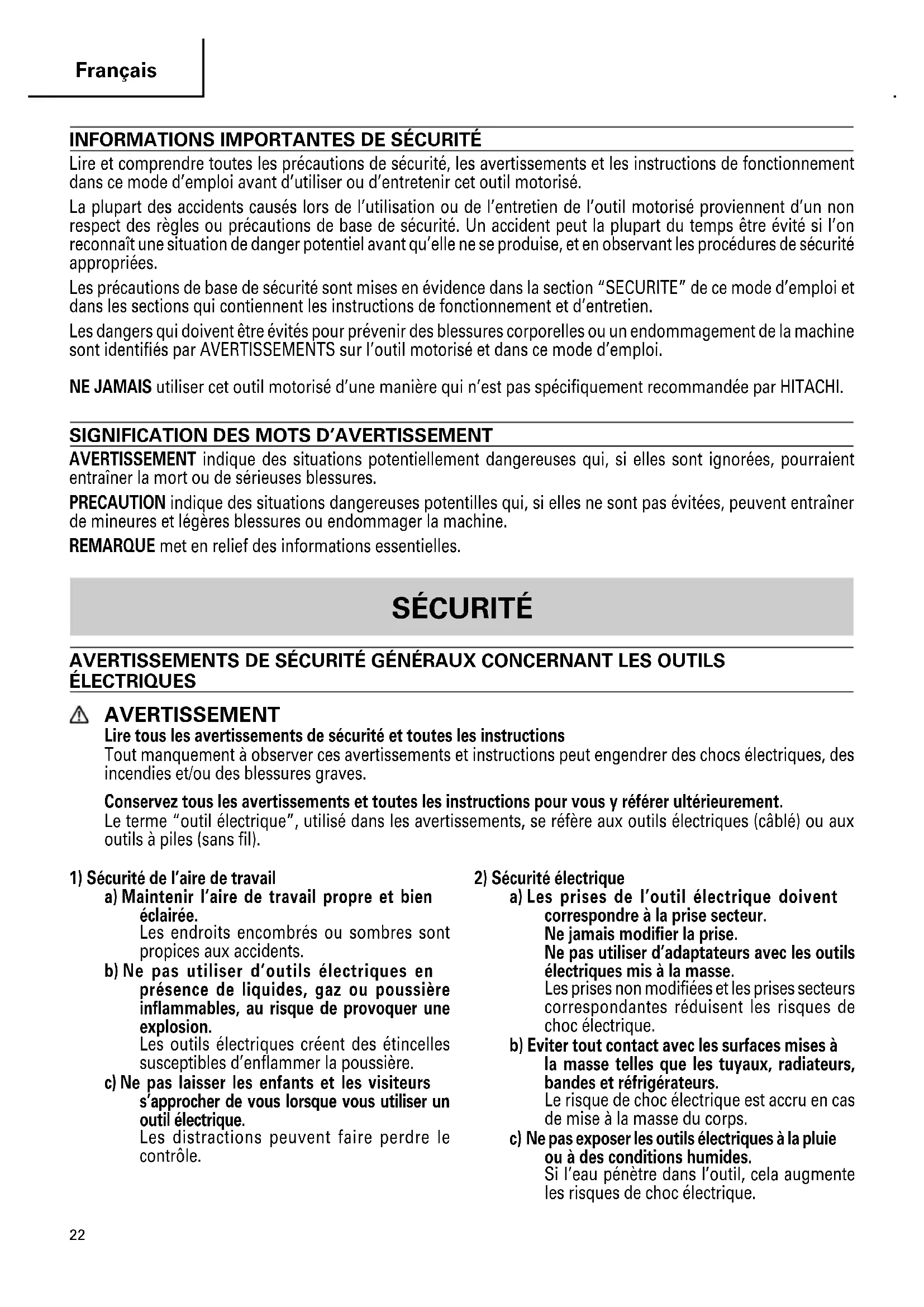

Lire et comprendre toutes les précautions de sécurité, les avertissements et les instructions de fonctionnement dans ce mode d’emploi avant d’utiliser ou d’entretenir cet outil motorisé. La plupart des accidents causés lors de l’utilisation ou de l’entretien de l’outil motorisé proviennent d’un non respect des règles ou précautions de base de sécurité. Un accident peut la plupart du temps être évité si l’on reconnaît une situation de danger potentiel avant qu’elle ne se produise, et en observant les procédures de sécurité appropriées. Les précautions de base de sécurité sont mises en évidence dans la section “SECURITE” de ce mode d’emploi et dans les sections qui contiennent les instructions de fonctionnement et d’entretien. Les dangers qui doivent être évités pour prévenir des blessures corporelles ou un endommagement de la machine sont identifiés par AVERTISSEMENTS sur l’outil motorisé et dans ce mode d’emploi. NE JAMAIS utiliser cet outil motorisé d’une manière qui n’est pas spécifiquement recommandée par HITACHI.

SIGNIFICATION DES MOTS D’AVERTISSEMENT

AVERTISSEMENT indique des situations potentiellement dangereuses qui, si elles sont ignorées, pourraient entraîner la mort ou de sérieuses blessures. PRECAUTION indique des situations dangereuses potentilles qui, si elles ne sont pas évitées, peuvent entraîner de mineures et légères blessures ou endommager la machine. REMARQUE met en relief des informations essentielles. SÉCURITÉ AVERTISSEMENTS DE SÉCURITÉ GÉNÉRAUX CONCERNANT LES OUTILS ÉLECTRIQUES AVERTISSEMENT Lire tous les avertissements de sécurité et toutes les instructions Tout manquement à observer ces avertissements et instructions peut engendrer des chocs électriques, des incendies et/ou des blessures graves. Conservez tous les avertissements et toutes les instructions pour vous y référer ultérieurement. Le terme “outil électrique”, utilisé dans les avertissements, se réfère aux outils électriques (câblé) ou aux outils à piles (sans fil).

1) Sécurité de l’aire de travail

a) Maintenir l’aire de travail propre et bien éclairée. Les endroits encombrés ou sombres sont propices aux accidents. b) Ne pas utiliser d’outils électriques en présence de liquides, gaz ou poussière inflammables, au risque de provoquer une explosion. Les outils électriques créent des étincelles susceptibles d’enflammer la poussière. c) Ne pas laisser les enfants et les visiteurs s’approcher de vous lorsque vous utiliser un outil électrique. Les distractions peuvent faire perdre le contrôle.

2) Sécurité électrique

a) Les prises de l’outil électrique doivent correspondre à la prise secteur. Ne jamais modifier la prise. Ne pas utiliser d’adaptateurs avec les outils électriques mis à la masse. Les prises non modifiées et les prises secteurs correspondantes réduisent les risques de choc électrique. b) Eviter tout contact avec les surfaces mises à la masse telles que les tuyaux, radiateurs, bandes et réfrigérateurs. Le risque de choc électrique est accru en cas de mise à la masse du corps. c) Ne pas exposer les outils électriques à la pluie ou à des conditions humides. Si l’eau pénètre dans l’outil, cela augmente les risques de choc électrique. 02Fre_DS18DGL_US.p65 5/23/14, 2:58 PM22Français

d) Ne pas utiliser le cordon à tort. Ne jamais utiliser le cordon pour transporter ou débrancher l’outil électrique. Maintenir le cordon loin de la chaleur, de l’huile, des bords pointus ou des pièces mobiles. Les cordons endommagés ou usés augmentent les risques de choc électrique. e) En cas d’utilisation d’un outil électrique à l’extérieur, utiliser un cordon de rallonge adapté à un usage extérieur. L’utilisation d’un cordon adapté à l’usage extérieur réduit les risques de choc électrique. f) Si vous devez utiliser un outil électrique dans un endroit humide, utilisez une alimentation protégée contre les courants résiduels. L’utilisation d’un dispositif de protection contre les courants résiduels réduit le risque de choc électrique.

3) Sécurité personnelle

a) Restez alerte, regarder ce que vous faites et usez de votre bon sens en utilisant un outil électrique. Ne pas utiliser d’outil électrique si vous êtes sous l’influence de drogues, d’alcool ou de médicaments. Pendant l’utilisation d’outils électrique, un instant d’inattention peut entraîner des blessures graves. b) Utiliser un équipement de protection individuelle. Toujours porter des verres de protection. L’utilisation d’équipements de protection tels que les masques anti-poussière, les chaussures de sécurité anti-dérapantes, les casques ou les protections auditives dans des conditions appropriées réduisent les risques de blessures. c) Empêcher les démarrages intempestifs. Veiller à ce que l’interrupteur soit en position d’arrêt avant de brancher à une source d’alimentation et/ou une batterie, de ramasser l’outil au sol ou de le transporter. Transporter les outils électriques avec le doigt sur l’interrupteur ou brancher les outils électriques avec l’interrupteur en position de marche peut entraîner des accidents. d) Retirer toute clé de sécurité ou clé avant de mettre l’outil électrique en marche. Laisser une clé ou une clé de sécurité sur une partie mobile de l’outil électrique peut engendrer des blessures. e) Ne pas trop se pencher. Toujours garder une bonne assise et un bon équilibre pendant le travail. Cela permet un meilleur contrôle de l’outil électrique dans des situations imprévisibles. f) Porter des vêtements adéquats. Ne pas porter de vêtements amples ni de bijoux. Maintenir les cheveux, les vêtements et les gants loin des pièces mobiles. Les vêtements amples ou les cheveux longs peuvent se prendre dans les pièces mobiles. g) En cas de dispositifs destinés au raccordement d’installations d’extraction et de recueil de la poussière, veiller à ce qu’ils soient correctement raccordés et utilisés. L’utilisation d’un dispositif de collecte de la poussière peut réduire les dangers associés à la poussière.

4) Utilisation et entretien d’un outil électrique

a) Ne pas forcer sur l’outil électrique. Utiliser l’outil électrique adapté à vos travaux. Le bon outil électrique fera le travail mieux et en toute sécurité au régime pour lequel il a été conçu. b) Ne pas utiliser l’outil électrique si l’interrupteur ne le met pas en position de marche et d’arrêt. Tout outil ne pouvant être contrôlé par l’interrupteur est dangereux et doit être réparé. c) Débrancher la prise ou retirer la batterie avant de procéder à des réglages, au remplacement des accessoires ou au stockage des outils électriques. Ces mesures préventives de sécurité réduisent les risques de démarrage accidentel de l’outil électrique. d) Stockez les outils électriques inutilisés hors de la portée des enfants et ne pas laisser des personnes non familiarisées avec l’outil ou ces instructions utiliser l’outil électrique. Les outils électriques sont dangereux entre les mains d’utilisateurs non habilités. e) Entretenir les outils électriques. Vérifier l’absence de mauvais alignement ou d’arrêt, d’endommagement de pièces ou toute autre condition susceptible d’affecter l’opération de l’outil. Si l’outil est endommagé, le faire réparer avant utilisation. De nombreux accidents sont dus à des outils mal entretenus. f) Maintenir les outils coupants aiguisés et propres. Des outils coupants bien entretenus avec des bords aiguisés sont moins susceptibles de se coincer et plus simples à contrôler. g) Utiliser l’outil électrique, les accessoires et les mèches de l’outil, etc. conformément à ces instructions en tenant compte des conditions d’utilisation et du travail à réaliser. L’utilisation de l’outil électrique pour des opérations différentes de celles pour lesquelles il a été conçu est dangereuse.

5) Utilisation et entretien de la batterie

a) Recharger la batterie uniquement avec le chargeur recommandé par le fabricant. Un chargeur inadéquat pour le type de batterie peut entraîner un risque d’incendie en cas d’utilisation avec une autre batterie. 02Fre_DS18DGL_US.p65 5/23/14, 2:58 PM23Français

b) Utiliser les outils électriques uniquement avec les batteries spécifiées. L’utilisation d’autres batteries peut entraîner un risque de blessures et d’incendie. c) Lorsque la batterie est inutilisée, la garder à l’écart d’objets métalliques comme des trombones, des pièces de monnaie, des clés, des clous, des vis ou autres petits objets métalliques pouvant raccorder les bornes. La connexion des bornes peut entraîner des blessures ou un incendie. d) En cas d’utilisation dans des conditions extrêmes, du liquide peut être émis de la batterie. Éviter tout contact. en cas de contact accidentel, rincer à l’eau. Si le liquide entre en contact avec les yeux, consulter un médecin. Le liquide émis par la batterie peut entraîner des irritations et des brûlures.

a) Faire entretenir l’outil électrique par un technicien habilité à l’aide de pièces de rechange identiques exclusivement. Cela garantira le maintien de la sécurité de l’outil électrique. –AVERTISSEMENT– Pour réduire tout risque de blessure, l’utilisateur doit lire le mode d’emploi. AVERTISSEMENT La poussière résultant d'un ponçage, d'un sciage, d'un meulage, d'un perçage ou de toute autre activité de construction renferme des produits chimiques qui sont connus par l'Etat de Californie pour causer des cancers, des défauts de naissance et autres anomalies de reproduction. Nous énumérons ci-dessus certains de ces produits chimiques:

Plomb des peintres à base de plomb,

Silice cristalline des briques et du ciment et autres matériaux de maçonnerie, et

Arsenic et chrome du bois d'oeuvre traité chimiquement. Le risque d'exposition à ces substances varie en fonction de la fréquence d'exécution de ce genre de travail. Pour réduire l'exposition à ces produits chimiques, travailler dans un lieu bien ventilé, et porter un équipement de protection agréé, par exemple un masque anti-poussière spécialement conçu pour filter les particules microscopiques. REGLES DE SÉCURITÉ SPÉCIFIQUES ET SYMBOLES

1. Utilisez les poignées auxiliaires, si fourni avec

l’outil. Toute perte de contrôle peut entraîner des blessures.

2. Tenir l’outil électrique par les surfaces isolées

permettant de l’agripper pour effectuer une opération où l’accessoire de coupe peut entrer en contact avec des fils électriques masqués. Le contact de l’accessoire de coupe avec un fil sous tension peut transmettre du courant dans les pièces métalliques exposées de l’outil et communiquer une décharge électrique à l'opérateur.

3. Tenir l’outil électrique par les surfaces isolées

permettant de l’agripper pour effectuer une opération où coupel’attache peut entrer en contact avec des fils électriques masqués. Le contact de l’attache avec un fil sous tension peut transmettre du courant dans les pièces métalliques exposées de l’outil et communiquer une décharge électrique à l'opérateur.

4. Toujours porter des protecteurs d’oreille lors de

l’utilisation de l’outil pendant de longues périodes. Une exposition prolongée à un son de forte intensité peut endommager l’ouïe de l’utilisateur.

5. Ne jamais approcher les mains ni aucune autre partie

du corps de la mèche ou du mandrin pendant le travail. Tenir la perceuse uniquement par sa poignée.

6. La perceuse-visseuse fonctionannt sans fil, bien

avoir conscience qu’elle est constamment prête à fonctionner.

7. Lors d’un travail en position élevée, évacuer tout

le monde de l’aire de travail et ne pas oublier qu’on travaille en hauteur.

8. Ne jamais toucher les parties mobiles.

Ne jamais placer ses mains, ses doigts ou toute autre partie de son corps près des parties mobiles de l’outil.

9. Ne jamais utiliser l’outil sans que tous les

dispositifs de sécurité ne soient en place. Ne jamais faire fonctionner cet outil sans que tous les dispositifs et caractéristiques de sécurité ne soient en place et en état de fonctionnement. Si un entretien ou une réparation nécessite le retrait d’un dispositif ou d’une caractéristique de sécurité, s’assurer de bien remettre en place le dispositif ou la caractéristique de sécurité avant de recommencer à utiliser l’outil.

10. Utiliser l’outil correct

Ne pas forcer sur un petit outil ou accessoire pour faire le travail d’un outil de grande puissance. Ne pas utiliser un outil pour un usage pour lequel il n’a pas été prévu: par exemple, ne pas utiliser une scie circulaire pour couper des branches d’arbre ou des bûches. 02Fre_DS18DGL_US.p65 5/23/14, 2:58 PM24Français

11. Ne jamais utiliser un outil motorisé pour des

applications autres que celles spécifiées. Ne jamais utiliser un outil motorisé pour des applications autres que celles spécifiées dans le mode d’emploi.

12. Manipuler l’outil correctement

Utiliser l’outil de la façon indiquée dans ce mode d’emploi. Ne pas laisser tomber ou lancer l’outil. Ne jamais permettre que l’outil soit utilisé par des enfants, des personnes non familiarisées avec son fonctionnement ou un personnel non autorisé.

13. Maintenir toutes les vis, tous les boulons et les

couvercles fermement en place. Maintenir toutes les vis, tous les boulons et les couvercles fermement montés. Vérifier leurs conditions périodiquement.

14. Ne pas utiliser les outils motorisés si le revêtement

de plastique ou la poignée est fendu. Des fentes dans le revêtement ou la poignée peuvent entraîner une électrocution. De tels outils ne doivent pas être utilisés avant d’être réparé.

15. Les lames et les accessoires doivent être

fermement montés sur l’outil. Eviter les blessures potentielles personnelles et aux autres. Les lames, les instruments de coupe et les accessoires qui ont été montés sur l’outil doivent être fixés et serrés fermement.

16. Ne jamais utiliser un outil défectueux ou qui

fonctionne anormalement. Si l’outil n’a pas l’air de fonctionner normalement, fait des bruits étranges ou sans cela paraît défectueux, arrêter de l’utiliser immédiatement et le faire réparer par un centre de service Hitachi autorisé.

17. Manipuler l’outil motorisé avec précaution.

Si un outil motorisé tombe ou frappe un matériau dur accidentellement, il risque d’être déformé, fendu ou endommagé.

Ne pas essuyer les parties en plastique avec du solvant. Les solvants comme l’essence, les diluants, la benzine, le tétrachlorure de carbone et l’alcool peuvent endommager et fissurer les parties en plastique. Ne pas les essuyer avec de tels solvants. Essuyer les parties en plastique avec un chiffon doux légèrement imbibé d’une solution d’eau savonneuse et sécher minutieusement.

19. Toujours porter des lunettes des protections

conformes aux exigences des dernières révisions du standard ANSI Z87.1.

20. Définitions pour les symboles utilisés sur cet outil

--- ............ courant continu no ............ vitesse sans charge ---/min ...... rotations ou mouvements de va-et- vient par minute

AVERTISSEMENT Une utilisation incorrecte ou dangereuse des chargeurs de batterie peut entraîner la mort ou des blessures graves.

LIRE TOUT CE MODE D'EMPLOI

1. Ce manuel renferme des consignes de sécurité et

d’utilisation importantes pour le chargeur de batterie modèle UC18YKSL.

2. Avant d’utiliser le chargeur de batterie, lire toutes

les étiquettes d’instruction et de précaution apposées sur (1) le chargeur de batterie, (2) la batterie, et (3) le produit utilisant la batterie.

3. Pour réduire tout risque de blessure, NE recharger

QUE les batteries rechargeables HITACHI utilisées dans le modèle series BSL14 et BSL18. Les autres types de batterie pourraient exploser et provoquer des blessures ou des dommages.

4. Ne pas exposer le chargeur à la pluie ni à la neige.

5. L’utilisation d’un accessoire non recommandé ou

non vendu par le fabricant du chargeur de batterie risque de provoquer un feu, une décharge électrique ou des blessures.

6. Pour réduire tout risque de dommage de la fiche

et du cordon électrique, débrancher le cordon du chargeur en tirant sur la fiche.

Vérifier que le cordon est placé de façon que personne ne puisse marcher dessus, se prendre les pieds dedans, ni l’endommager ou le soumettre à des contraintes.

8. Ne pas utiliser de cordon de rallonge si cela n’est

pas absolument nécessaire. L’utilisation d’un cordon de rallonge incorrect pourrait entraîner un feu ou une décharge électrique. Si l’on doit utiliser un cordon de rallonge, s’assurer que:

Les broches de la rallonge ont les mêmes numéro, taille et forme que celles de la fiche du chargeur ; b. Le cordon de rallonge est correctement raccordé et en bon état électrique ; c. Le calibre du fil doit être au moins suffisant pour l’intensité nominale CA (ampères) du chargeur de batterie spécifiées dans le tableau ci-dessous. 02Fre_DS18DGL_US.p65 5/23/14, 2:58 PM25Français

*Si l’intensité nominale d’entrée du chargeur de batterie est donnée en watts et non en ampères, calculer la capacité en ampères correspondante en divisant la capacité en ampères par la capacité de tension, par exemple: 1,250 watts 125 volts = 10 ampères

9. Ne pas utiliser le chargeur si son cordon ou sa fiche

sont endommagés - Le remplacer immédiatement.

10. Ne pas utiliser le chargeur s’il a reçu un coup, s’il

est tombé ou endommagé de toute autre manière. L’apporter à un réparateur qualifié.

11. Ne pas démonter le chargeur ni le produit qui reçoit

la batterie ; si un entretien ou des réparations sont nécessaires, les apporter à un réparateur qualifié. Un remontage incorrect pourrait provoquer une décharge électrique ou un feu.

12. Pour réduire tout risque de décharge électrique,

débrancher le chargeur de la prise secteur avant tout entretien ou nettoyage. Il ne suffit pas de sortir la batterie.

BATTERIE Pour pouvoir utiliser la scie circulaire à batterie, il faudra recharger la batterie. Avant d’utiliser le chargeur de batterie modèle UC18YKSL, bien lire attentivement toutes les consignes et les avertissements signalés sur le chargeur, sur la batterie ou dans ce manuel.

OU PROVOQUER DES BLESSURES. Pour éviter tout risque de blessure, observer les consignes suivantes: AVERTISSEMENT Une utilisation incorrecte de la batterie ou du chargeur de batterie risque de provoquer des blessures. Pour éviter tout risque de blessure:

1. NE JAMAIS démonter la batterie.

2. NE JAMAIS jeter la batterie au feu, même si elle

est endommagée ou complètement usée. La batterie risque d’exploser au feu.

3. NE JAMAIS court-circuiter la batterie.

4. NE JAMAIS insérer d’objets dans les ouïes

d’aération du chargeur. Il pourrait en résulter un choc électrique ou des dommages du chargeur.

5. NE JAMAIS effectuer la recharge à l’extérieur.

Eloigner la batterie des rayons directs du soleil et utiliser exclusivement dans des endroits à faible humidité et bien aérés.

6. NE JAMAIS effectuer la recharge si la température

est inférieure à 32°F (0°C) ou supérieure à 104°F (40°C).

7. NE JAMAIS raccorder deux chargeurs de batterie

8. NE JAMAIS insérer de corps étrangers dans

l’orifice de la batterie ou du chargeur de batterie.

9. NE JAMAIS utiliser de transformateur-élévateur

10. NE JAMAIS utiliser de générateur de moteur ni

d’alimentation CC pour la recharge.

11. NE JAMAIS ranger la batterie ni le chargeur de

batterie dans un lieu où la température peut atteindre ou dépasser 104°F (40°C).

12. TOUJOURS alimenter le chargeur sur une prise

secteur domestique standard (120 volts). L’utilisation du chargeur à une autre tension peut entraîner une surchauffe et endommager le chargeur.

13. TOUJOURS attendre au moins 15 minutes entre

deux recharges pour éviter toute surchauffe du chargeur.

14. TOUJOURS débrancher le cordon d’alimentation

de la prise secteur lorsqu’on ne se sert pas du chargeur. Tableau 1 CALIBRE MINIMUM RECOMMANDÉ POUR LES CORDONS DE RALLONGE

DES CHARGEURS DE BATTERIE

Intensité nominale d’entrée CA (ampères)* Calibre du cordon Egal ou mais non Longueur de cordon en pieds (mètres) supérieur à inférieur à 25 (7.5) 50 (15) 100 (30) 150 (45)

Pour prolonger sa durée de vie, la batterie lithium-ion est équipée d'une fonction de protection qui coupe automatiquement l'alimentation. Dans les cas 1 à 3 décrits ci-dessous, il est possible que le moteur s'arrête lorsque vous utilisez ce produit, même si vous actionnez le commutateur. Il ne s'agit pas d'un dysfonctionnement, mais du fonctionnement normal de la protection.

1. Lorsque la charge restante de la batterie diminue,

le moteur s'arrête. Dans ce cas de figure, chargez immédiatement la batterie.

2. En cas de surcharge de l'outil, actionnez le

commutateur de l'outil et éliminez les causes de la surcharge. Vous pouvez ensuite recommencer à utiliser l'outil.

3. En cas de surchauffe due à un travail trop intensif,

l’alimentation de la batterie peut se couper. Dans ce cas, arrêtez toute utilisation de la batterie et laissez-la refroidir. Vous pouvez ensuite recommencer à l’utiliser. En outre, respectez la précaution et l’avertissement suivants. AVERTISSEMENT Afin d’éviter toute fuite de la batterie, génération de chaleur, émission de fumée, explosion et inflammation, respectez scrupuleusement les précautions suivantes :

1. Assurez-vous que les copeaux et la poussière ne

s’accumulent pas sur la batterie.

Lorsque vous travaillez, assurez-vous que les copeaux et la poussière ne tombent pas sur la batterie.

Assurez-vous que les copeaux et la poussière qui tombent sur l’outil lorsque vous travaillez ne s’accumulent pas sur la batterie.

Ne conservez pas une batterie inutilisée dans un endroit qui est exposé aux copeaux et à la poussière.

Avant de stocker une batterie, retirez tous les copeaux et la poussière qui ont pu y adhérer et ne la conservez pas avec des pièces métalliques (vis, clous, etc.).

2. Ne percez pas la batterie à l’aide d’un objet pointu

tel qu’un clou. Ne la frappez pas à l’aide d’un marteau. Ne marchez pas dessus, ne la lancez pas et ne la soumettez pas un à choc physique important.

3. N’utilisez pas une batterie dont l’extérieur est

déformé ou laisse penser qu’elle est défectueuse.

4. N’insérez pas la batterie à l’envers (pôles inversés).

5. Ne raccordez pas directement la batterie à une

prise électrique ou à un allume-cigare.

6. N’utilisez pas la batterie à d’autres fins que celle

7. En cas d’échec du chargement d’une batterie,

même après un certain délai, arrêtez immédiatement le rechargement.

8. N’exposez pas la batterie à des températures ou à

une pression élevées (four à micro-ondes, séchoir, conteneur sous haute pression).

9. Maintenez à la batterie à l’écart de toute flamme

en cas de détection d’une fuite ou d’une mauvaise odeur.

10. Ne pas utiliser à proximité d’une source puissante

d’électricité statique.

11. En cas de fuite de la batterie, de mauvaise odeur,

de génération de chaleur, de décoloration, de déformation ou d’anomalie en cours d’utilisation, de rechargement ou d’entreposage, ôtez immédiatement la batterie de l’équipement ou du chargeur de batterie et ne l’utilisez plus. PRECAUTION

1. En cas de projection dans les yeux de liquide ayant

fuit de la batterie, ne vous frottez pas les yeux, rincez-les à l’eau claire et contactez immédiatement un médecin. En l’absence de traitement, le liquide peut détériorer l’oeil.

2. En cas de projection de liquide ayant fuit de la

batterie sur votre peau ou vos vêtements, rincez immédiatement ces derniers à l’eau claire (au robinet). Le liquide peut provoquer une irritation de la peau.

3. En cas de détection de rouille, de mauvaise odeur,

de surchauffe, de décoloration, de déformation et/ ou autres anomalies lors de la première utilisation de la batterie, n’utilisez pas cette dernière et renvoyez-la au fournisseur ou au fabricant. AVERTISSEMENT Un court-circuit risque de se produire et causer un incendie, si un corps étranger conducteur d’électricité passe dans les bornes de la pile au lithium-ion. Veuillez respecter les consignes suivantes pour le rangement de la pile.

Ne pas mettre d’objet conducteur d’électricité, tels que clous, fil d’acier, de cuivre ou autre fil dans la mallette de rangement.

Soit ranger le bloc de pile avec l’outil électrique ou de manière sécuritaire en l’enfonçant dans le couvercle jusqu’à ce que les orifices de ventilation soient dissimulés afin d’éviter les courts-circuits. (Voir la Fig. 1) 02Fre_DS18DGL_US.p65 5/23/14, 2:58 PM27Français

DESCRIPTION FONCTIONNELLE REMARQUE Les informations contenues dans ce mode d’emploi sont conçues pour assister l’utilisateur dans une utilisation sans danger et un entretien de l’outil motorisé. NE JAMAIS utiliser ni entreprendre une révision de l’outil sans avoir d’abord lu et compris toutes les instructions de sécurité contenues dans ce manuel. Certaines illustrations dans ce mode d’emploi peuvent montrer des détails ou des accessoires différents de ceux de l’outil motorisé utilisé.

Fig. 1 Orifices de ventilation Loquet Bornes Couvercle de batterie Plaque signalétique

Indication Sélecteur de débrayage Mandrin sans clavette Bouton de décalage Témoin Sélecteur Carter Batterie Poignée Déclencheur

2. Chargeur de batterie

2. Chargeur de batterie

Modèle UC18YKSL Source d’alimentation Monophasée: CA 120 V 60 Hz d’entrée Durée de recharge BSL1815S: Environ 35 min (à une température de 68°F (20°C)) BSL1825: Environ 75 min Tension de charge CC 14.4 V – 18 V Charging current CC 2.0 A Poids 0.8 lbs. (0.35 kg) Modèle DS18DGL Moteur Moteur CC Vitesse Bas 0 – 450 /min à vide Haut 0 – 1,250 /min Bois (Epaisseur 1 – 1/2 po. (38 mm) 11/16 po. (Bois tendre) Perçage (18 mm)) Métal Capacité (Epaisseur 1/2 po. (13 mm) 1/16 po. (Acier tendre) (1.6 mm)) Vis en bois #16 × 2 po. Vissage (6.8 mm × 50 mm) Petite vis 1/4 po. (6 mm) Capacité de mandrin Diamètre de serrage maximum 1/2 po. (13 mm) Modèle BSL1815S / BSL1825 Batterie Type Batterie au Li-ion Tension CC 18 V Poids 3.7 lbs. (1.7 kg) REMARQUE : La durée de recharge peut varier en fonction de la température et de la tension de la source d’alimentation. 02Fre_DS18DGL_US.p65 5/23/14, 2:58 PM31Français

1. Brancher la fiche du chargeur de batterie dans la

prise. Quand la fiche du chargeur de batterie est branchée dans la prise, le voyant de recharge clignote lentement en rouge. (A intervalles d’une seconde) AVERTISSEMENT Ne pas utiliser le cordon électrique s’il est endommagé. Le faire réparer immédiatement.

2. Insérer la batterie dans le chargeur de batterie.

Insérer la batterie dans le chargeur de batterie comme indiqué à la Fig. 4. Bien s’assurer qu’elle touche le fond du chargeur de batterie. Fig. 4

Quand la batterie est raccordée au chargeur de batterie, la recharge commence et la lampe témoin s’allume en rouge. (Voir le Tableau 2) REMARQUE Si la lampe témoin ne s'allume pas ou clignote en rouge, débrancher la fiche de la prise et vérifier si la batterie est insérée correctement.

Quand la batterie est rechargée à fond, la lampe témoin clignote lentement en rouge. (A intervalles d’une seconde) (Voir le Tableau 2) UTILISATIONS

Utilisation comme mèche Perçage d’acier doux, de bois, de plastique et d’aluminium.

Utilisation comme tournevis Serrage et desserrage de vis à métaux, vis en bois et vis auto-taraudeuses.

Installation de la batterie Aligner la batterie sur la fente de la poignée de l’outil et la glisser à l’intérieur. Toujours insérer la batterie à fond, jusqu’à ce qu’elle se bloque avec un petit déclic. Sinon, elle risque de tomber accidentellement de l’outil et de blesser l’opérateur ou d’autres personnes alentour (Fig. 3).

Retrait de la batterie Sortir la batterie de la poignée de l’outil tout en appuyant sur le taquet (2 taquets) de la batterie (Fig. 3). Fig. 3

REMARQUE Avant de brancher le chargeur dans la prise, vérifier les points suivants:

La tension de la source d’alimentation est indiquée sur la plaque signalétique.

Le cordon n’est pas endommagé. AVERTISSEMENT Ne pas effectuer de recharge à une tension supérieure à la tension indiquée sur la plaque signalétique. Cela brûlerait le chargeur.

ASSEMBLAGE ET FONCTIONNEMENT

Batterie Pousser Tirer Insérer Poignée Taquet Batterie Lampe témoin 02Fre_DS18DGL_US.p65 5/23/14, 2:58 PM32Français

Température admissible d’une batterie rechargeable La température admissible des batteries rechargeables est indiquée dans le Tableau 3, et les batteries qui ont chauffé devront être laissées à refroidir pendant quelque temps avant de pouvoir être rechargées.

4. Débrancher le chargeur de batterie de la prise.

PRECAUTION Ne pas débrancher la fiche de la prise en tirant sur le cordon. Pour éviter tout dommage lorsqu’on débranche la fiche de la prise, bien tenir la fiche proprement dite.

5. Retirer la batterie du chargeur de batterie.

Sortir la batterie du chargeur tout en la soutenant de la main. En ce qui concerne le courant de décharge d’une batterie neuve Etant donnée que les substances chimiques internes sont restées inactives dans le cas des batteries neuves ou des batteries qui sont restées longtemps inutilisées, le courant de décharge risque d’être très faible lors des première et deuxième utilisations. Ce phénomène est temporaire et le temps de recharge normal sera rétabli quand les batteries auront été rechargées 2 ou 3 fois. PRECAUTION

Si le chargeur a fonctionné pendant longtemps de suite, il sera chaud, ce qui risque de provoquer des pannes. Lorsque la recharge est terminée, laisser le chargeur refroidir pendant environ 15 secondes avant de passer à la recharge suivante.

Si la batterie est chaude quand elle est rechargée, parce qu’elle est restée longtemps en plein soleil ou parce qu’elle vient juste d’être utilisée, la lampe pilote du chargeur clignote en s’allumant pendant 1 seconde, puis en s’éteignant pendant 0.5 seconde. La batterie ne se rechargera pas. Dans ce cas, laisser la batterie refroidir avant de la recharger.

Quand la lampe témoin clignote rapidement (à intervalles de 0,2 seconde), vériffier le chargeur et retirer tout objet étranger qui serait tombé dans son connecteur. S’il n’y a rien d’amormal, il est alors probable que la batterie ou le chargeur fonctionne mal. Dans ce cas, les enlever et les porter à un réparateur agréé. REMARQUE

La durée de charge peut être plus longue en fonction de la température ambiante et des conditions de la batterie.

Les indications données pour le témoin de durée de charge sont uniquement indicatives et peuvent varier en fonction de la température ambiante et des conditions de la batterie.

Retirez la batterie du chargeur quand vous ne l’utilisez pas. Explications de la lampe témoin S’allume pendant 0.5 seconde. Avant la Clignote Ne s’allume pas pendant 0.5 seconde. (Eteint pendant 0.5 seconde) recharge S’allume S’allume sans interruption S’allume pendant 0.5 seconde. Clignote Ne s’allume pas pendant 0.5 seconde. (Eteint pendant 0.5 seconde) S’allume pendant 1 seconde. Ne s’allume pas pendant 0.5 seconde. (Eteint pendant 0.5 seconde) Clignot Clignote S’allume pendant 0.1 seconde. Ne s’allume pas pendant 0.1 seconde. (Eteint pendant 0.1 seconde) Tableau 2 Pendant la recharge Veille en surchauffe Batterie en surchauffe. Chargement impossible (le chargement commencera une fois que la batterie sera froide). Lampe témoin (rouge) Recharge impossible Anomalie de la batterie ou du chargeur Recharge terminée Batteries Température à laquelle la rechargeables batterie peut être rechargée BSL1815S, BSL1825 32°F — 122°F (0°C — 50°C) Tableau 3 02Fre_DS18DGL_US.p65 5/23/14, 2:58 PM33Français

PRECAUTION Lorsqu’on monte un foret dans un mandrin sans clavette, bien serrer à fond. Si le manchon n’est pas serré, le foret risque de glisser ou de tomber et de provoquer des blessures. REMARQUE Si le manchon est coincé ou difficile à desserrer: Mettre le foret installé dans le mandrin automatique dans un étau ou dans un outil similaire. Régler la position du sélecteur de débrayage sur “1-11” et mettre en marche. Le moteur démarre. Finalement tourner le manchon vers la gauche, il se débloquera.

2. Vérifiez si la batterie a été correctement installée.

3. Vérifiez la direction de rotation.

La mèche tourne dans le sens horaire (vu de l’arrière) quand on appuie sur côté-R du sélecteur. En appuyant sura le côté-L du sélecteur la mèche tourne dans le sens anti-horaire (Voir Fig. 6). (Les repères

sont marqués sur le corps). Fig. 6

Quand la gâchete de l’interrupteur est tirée, l’outil tourne. Quand la gâchete est relâchée, l’outil s’arrête.

La vitesse de rotation de la foreuse peut être contrôlée en faisant varier la force avec laquelle on appuie sur l’interrupteur. En appuyant légèrement sur l’interrupteur, la vitesse est basse et elle augmente lorsqu’on appuie plus fort.

Lorsque le déclencheur est libéré, le frein arrête immédiatement l’outil. Comment prolonger la durée de vie des batteries.

Recharger les batteries avant qu’elles ne soient complètement épuisées. Quand la puissance de l’outil utilisé faiblit, l’éteindre et recharger la batterie. Si l’outil continue d’être utilisé jusqu’à épuisement du courant électrique, la batterie risque d’être endommagée et sa durée de vie se raccourcira.

Eviter d’effectuer la recharge sous des températures élevées. Une batterie est toujours chaude immédiatement après son utilisation. Si la batterie est rechargée immédiatement après utilisation, les substances chimiques internes risquent de se détériorer et la durée de vie de la batterie se raccourcira. Laisser la batterie refroidir un moment avant de l’utiliser.

Vérifier l’aire de travail pour s’assurer qu’il n’y a ni débris ni désordre. Évacuer toutes les personnes non nécessaires au travail. S’assurer que l’éclairage et la ventilation sont satisfaisants. UTILISATION

1. Pose et dépose du foret.

(1) Pose du foret Desserrer le manchon en le tournant vers la gauche (dans le sens inverse des aiguilles d’une montre vu de face) pour ouvrir l’attache du mandrin sans clavette. Insérer la mèche, etc. dans le mandrin à attache sans clavette, et serrer le manchon en le tournant vers la droite (dans le sens des aiguilles d’une montre vu de face). (Voir Fig. 5) Fig. 5 REMARQUE Si le manchon se relâche pendant le fonctionnement, le serrer davantage. La force de serrage sera plus forte si le manchon est bien serré. (2) Dépose du foret Desserrer le manchon en le tournant vers la gauche (dans le sens inverse des aiguilles d’une montre vu de face), et sortir la mèche, etc. (Voir Fig. 5). Serrer Desserrer Manchon

indice Déclencheur Sélecteur 02Fre_DS18DGL_US.p65 5/23/14, 2:58 PM34Français

4. Changement de vitesse de rotation.

Fig. 7 Fig. 8 Actionnez le bouton de décalage pour changer la vitesse de rotation. Enfoncez le bouton de blocage pour relâcher le blocage et déplacez le bouton de décalage dans la direction de la flèche (Voir les Fig. 7 et 8). Quand le bouton de décalage est mis sur “LOW” (petite vitesse), la perceuse tourne à petite vitesse. Quand il est mis sur “HIGH” (grande vitesse), la perceuse tourne à grande vitesse. PRECAUTION

Lors du changement de la vitesse de rotation à l’aide du bouton de décalage, assurez-vous que l’interrupteur est sur arrêt et que le sélecteur est mis sur “0” (ARRÊT). Le fait de changer la vitesse quand le moteur tourne endommagera l’engrenage.

Pour une opération qui nécessite une grande force (opérations indiquées dans le tableau ci-dessous), régler le bouton de décalage sur “LOW”. Si l’on utilise l’outil sur “HIGH”, cela risque de brûler le moteur ou de provoquer un mauvais fonctionnement prématuré.

5. Vérification de la position du sélecteur de

débrayage (Voir Fig. 9). Le couple de serrage est défini par la position du sélecteur de débrayage. Fig. 9 (1) En mode visseuse, alignez l’un des chiffres du sélecteur “1, 3, 5 ... 22” ou le point avec le repère triangulaire sur le corps. (2) En mode perceuse, alignez le symbole du foret “ ” sur le sélecteur de débrayage avec le repère triangulaire sur le corps. PRECAUTION

Il est impossible de positionner le sélecteur de débrayage entre les chiffres “1, 3, 5 ... 22” ou le point.

N’utilisez pas l’outil avec le sélecteur de débrayage positionné entre le chiffre “22” et la ligne au centre du symbole du foret “ ” , vous risqueriez de l’endommager (Voir Fig. 10). Fig. 10 Bouton de décalage Vitesse élevée Bouton de décalage Vitesse ralentie Modèle DS18DGL Perçage de métaux Perçage de bois Perçage de vis en bois Si le diamètre de l’orifice dépasse 5/16 po. (8 mm). Si le diamètre de l’orifice dépasse 15/16 po. (24 mm). Si la vis en bois dépasse 3/16 po. (4.8 mm) de diamètre

1-9/16 po. (40 mm). Tableau 4 Sélecteur de débrayage Triangle Fort Faible Indice de Filet Indice de Triangle 02Fre_DS18DGL_US.p65 5/23/14, 2:58 PM35Français

6. Réglage du couple de serrage.

(1) Couple de serrage Le couple de serrage devra correspondre au diamètre de la vis utilisée. Si trop de force est utilisée, il se peut que la vis se casse ou s’endommage dans la partie de sa tête. Assurez- vous de positionner le sélecteur de débrayage en fonction du diamètre de la vis. (2) Indication du couple de serrage (Voir la Fig. 9) Le couple de serrage varie en fonction du type de vis et du matériau à serrer. Le couple de serrage est indiqué par les chiffres “1, 3, 5 ... 22” sur le sélecteur de débrayage et un noir. La position “1” correspond au couple le plus faible et le chiffre le plus élevé au couple le plus important. (3) Réglage du couple de serrage (Voir Fig. 9) Faites tourner le sélecteur de débrayage et alignez l’un des chiffres “1, 3, 5 ... 22” ou le point avec le repère triangulaire sur le corps. Faites tourner le sélecteur vers la droite ou la gauche, suivant le couple souhaité. PRECAUTION

Il se peut que la rotation du moteur se vérouille et s’arrête pendant que l’outil est utililsé en tant que perceuse. Pendant le fonctionnement de la perceuse- visseuse, faites attention à ne pas verrouiller le moteur.

Si le bouton de réglage est en position “HIGH” (grande vitesse) et que le sélecteur de débrayage est sur “17” à “22”, l'embrayage ne sera peut-être pas engagé et le moteur risque alors d'être bloqué. Dans ce cas, amenez le bouton de réglage en position “LOW” (petite vitesse).

Si le moteur a été verrouillé, débrancher immédiatement l’alimentation. Si le moteur reste verrouillé pendant un certain temps, le moteur ou la batterie seront brûlés.

Une percussion trop prolongée peut casser la vis par suite d’un serrage excessif.

Un bruit de vibration se produit quand le moteur est sur le point de tourner ; il ne s'agit que d'un bruit, et non d'une anomalie.

7. Utilisation de l’éclairage

Appuyez sur le déclencheur pour allumer le témoin. Le témoin reste allumé tant que vous appuyez sur le déclencheur. Le témoin s'éteint dès que vous avez relâché le déclencheur (Fig. 11). Fig. 11 PRECAUTION Ne pas regarder directement la lumière au risque de provoquer des blessures oculaires.

8. Utilisation du crochet (vendus séparément)

Le crochet sert à suspendre l’outil électrique à votre ceinture pendant le travail. PRECAUTION

Lorsque vous employez le crochet, accrochez fermement l’outil pour en éviter toute chute accidentelle. En cas de chute de l’outil électrique, un accident pourrait survenir.

Lorsque vous portez l’outil accroché à votre ceinture, n’installez aucune mèche au bout de l’outil. Si une mèche tranchante, comme une fraise, est installée sur l’outil accroché à votre ceinture, vous pourriez vous blesser.

Installez fermement le crochet. Une mauvaise installation pourrait provoquer des blessures pendant l’utilisation. (1) Placer le crochet et serrer les vis. Installez le crochet à fond dans la gorge de l’outil électrique et serrez les vis pour le maintenir fermement. (Fig. 12) Fig. 12 Déclencheur Témoin Gorge Vis Crochet 02Fre_DS18DGL_US.p65 5/23/14, 2:58 PM36Français

Position du sélecteur Position du capuchon Couple de de débrayage serrage Environ 9 po.-lbs (10 kg-cm) Environ 15 po.-lbs (17 kg-cm) Environ 23 po.-lbs (26 kg-cm) Environ 35 po.-lbs (40 kg-cm) Environ 43 po.-lbs (49 kg-cm) Environ 52 po.-lbs (60 kg-cm) Vitesse élevée: Environ 106 po.-lbs. (122 kg-cm) Vitesse ralentie: Environ 400 po.-lbs. (459 kg-cm) (2) Dépose du crochet. Enlevez les vis qui maintiennent le crochet, à l’aide d’un tournevis Philips. (Fig. 13) Fig. 13 Crochet Vis

PLAGE D’UTILISATION ET SUGGESTIONS

Tableau 5 Travail Position du sélecteur Suggestions de débrayage Bois Perçage Acier Utilisation à des fins de perçage. Aluminium Vis à 1 – 22 Utiliser la mèche et la douille Vissage métaux correspondant au diamètre de la vis. Vis en bois 1 – Utiliser après avoir percé un trou d’amorce.

Exemple de fonctionnement Serrage de vis à métaux Serrage de vis pour bois tendre Serrage de vis pour bois dur Serrage solide de vis Utilisation comme perceuse

SÉLECTION DU COUPLE DE SERRAGE

Tableau 6 REMARQUE Le Tableau 4 indique les différences en fonction du type de vis, de la longueur de la vis et du matériau utilisé. PRECAUTION

Lors de l’utilisation de la perceuse-visseuse à fil, faire attention de ne pas bloquer le moteur. Si le moteur se bloque, arrêter immédiatement l’outil. Si le moteur reste bloqué pendant un certain temps, le moteur ou la batterie sont probablement brûlés.

Ne pas trop serrer car cela endommagera les têtes de vis. 02Fre_DS18DGL_US.p65 5/23/14, 2:58 PM37Français

PRECAUTION: Sortir la batterie avant toute opération d’inspection ou d’entretien.

1. Vérifier l’état de la mèche.

Les mèches doivent être vérifiées régulièrement. Si elles sont usées ou cassées, elles risquent de glisser ou de réduire le rendement du moteur et de le brûler. Remplacer les mèches usées par des neuves. PRECAUTION Si l’on utilise une mèche dont la pointe est usée ou cassée, elle sera dangereuse car elle risque de glisser. La remplacer par une neuve.

Des vis mal serrées sont dangereuses. Les inspecter régulièrement et vérifier qu’elles sont serrées à fond. PRECAUTION Il serait extrêmement dangereux d’utiliser cet outil électrique avec des vis mal serrées.

3. Vérifier s’il y a de la poussière.

Enlever la poussière avec un chiffon doux ou un chiffon humecté d’eau savonneuse. Ne pas utiliser de décolorant, chlorure, essence ou diluant, car ces produits pourraient endommager le plastique.

4. Mise au rebut d’une batterie usée

AVERTISSEMENT Ne pas jeter la batterie usée aux ordures ménagères. La batterie risque d’exploser si elle est incinérée. L’appareil que vous avez acheté renferme une batterie rechargeable. La batterie est recyclable. Lorsqu’elle a atteint sa limite de service, selon les lois des états et les lois locales, il peut être illégal de jeter cette batterie aux ordures ménagères. Vérifier auprès de son service de ramassage d’ordures les options de recyclage et la procédure correcte de mise au rebut.

Ranger dans un lieu dont la température est inférieure à 104°F (40°C), et hors de portée des enfants. REMARQUE Si vous pensez ne pas avoir à utiliser la pile pendant une longue période (3 mois ou plus), veillez à ce qu’elle soit entièrement chargée avant de la ranger. Une pile moins chargée pourrait ne plus se recharger correctement après une longue période de stockage. REMARQUE Stockage des batteries au lithium-ion Assurez-vous que les batteries au lithium-ion ont été entièrement chargées avant de les stocker. Le stockage prolongé de batteries faiblement chargées peut entraîner une détérioration des performances, réduisant considérablement la durée d’autonomie des batteries alors incapables de tenir une charge. Il est cependant possible de recouvrer la capacité d’autonomie d’une batterie considérablement endommagée en alternant deux à cinq fois charge et utilisation. Si la durée d’autonomie de la batterie reste extrêmement courte malgré les charges et utilisations consécutives, considérez la batterie en fin de vie et procurez-vous en une neuve.

6. Entretien et réparation

Tous les outils motorisés de qualité auront éventuellement besoin d’une réparation ou du remplacement d’une pièce à cause de l’usure normale de l’outil. Pour assurer que seules des pièces de rechange autorisées seront utilisées, tous les entretiens et les réparations doivent être effectués uniquement par UN CENTRE DE SERVICE HITACHI AUTORISÉ.

7. Liste des pièces de rechange

PRECAUTION Les réparations, modifications et inspections des outils électriques Hitachi doivent être confiées à un service après-vente Hitachi agréé. Il sera utile de présenter cette liste de pièces au service après-vente Hitachi agréé lorsqu’on apporte un outil nécessitant des réparations ou tout autre entretien. Lors de l’utilisation et de l’entretien d’un outil électrique, respecter les règlements et les normes de sécurité en vigueur dans le pays en question. MODIFICATIONS Les outils électriques Hitachi sont constamment améliorés et modifiés afin d’incorporer les tous derniers progrès technologiques. En conséquence, il est possible que certaines pièces soient modifiées sans avis préalable. 02Fre_DS18DGL_US.p65 5/23/14, 2:58 PM38Français

• Afin d'éviter un démarrage intempestif, placer l'interrupteur à la position d'arrêt (OFF) et débrancher la fiche de la source d'alimentation avant d'effectuer un quelconque ajustement.

• Toute réparation électrique ou mécanique doit être effectuée par un technicien qualifié. Contacter un centre de service autorisé de Hitachi. AVERTISSEMENT Problème Origine possible Solution possible Démarrage de l’outil impossible. La batterie n’est pas chargée. Vérifiez l’installation de la batterie. Procédez au chargement de la batterie à l’aide d’un chargeur adapé. Ôtez la batterie de l’outil et laissez-lui le temps de refroidir. Insérez la batterie dans le chargeur et attendez que le témoin de charge (rouge) s’allume. Branchez le chargeur sur une prise adaptée. Ôtez la batterie du chargeur et laissez-la refroidir. Pour plus d’informations, veuillez vous reporter au ”Procédé de chargement”. Séparez la batterie du chargeur et placez ces deux objets dans une pièce dont la température est supérieure à 32°F (0°C). Pour plus d’informations, reportez-vous au ”Procédé de chargement”. La batterie n’est pas installée correctement. La batterie n’est pas chargée. La batterie est en surchauffe. La batterie n’est pas correctement installée dans le chargeur. Le chargeur n’est pas branché. La température de la batterie est trop chaude La température de la batterie est trop froide Avis important sur les batteries pour outils électriques sans fil Hitachi Toujours utiliser une de nos batteries originales spécifiées. Nous ne saurions garantir la sécurité et la performance de notre outil électrique sans fil s’il est utilisé avec une batterie autre que celle que nous avons spécifié, ou encore si la batterie est démontée et modifiée (par exemple, le démontage et remplacement des cellules ou autres composants internes). 02Fre_DS18DGL_US.p65 5/23/14, 2:58 PM39Français

ACCESSOIRES AVERTISSEMENT TOUJOURS utiliser UNIQUEMENT des pièces de rechange et des accessoires HITACHI. Ne jamais utiliser de pièce de rechange ou d’accessoires qui ne sont pas prévus pour être utilissl avec cet outil. En cas de doute, contacter HITACHI pour savoir si une pièce de rechange ou un accessoire particulier peuvent être utilisés en toute sécurité avec votre outil. L’utilisation de tout autre attachement ou accessoire peut être dangereux et peut causer des blessures ou des dommages mécaniques. REMARQUE Les accessoires sont sujets à changement sans obligation de la part de HITACHI. ACCESSOIRES STANDARD ACCESSOIRES EN OPTION.....vendus séparément

Crochet REMARQUE Les spécifications sont sujettes à modification sans aucune obligation de la part de HITACHI.

6. Ajuste del par de apriete.
