| Caractéristique | Détails |
|---|---|
| Type de produit | Perceuse sans fil |
| Tension | 18 V |
| Capacité de la batterie | 3 Ah |
| Vitesse de rotation | 0-600 / 0-1900 tr/min |
| Couple maximal | 60 Nm |
| Type de mandrin | Mandrin auto-serrant |
| Poids | 1.8 kg |
| Utilisation | Idéale pour le perçage et le vissage dans divers matériaux |
| Maintenance | Vérifier régulièrement l'état de la batterie et nettoyer le mandrin |
| Sécurité | Utiliser des lunettes de protection et des gants lors de l'utilisation |
| Accessoires inclus | Chargeur, batterie, mallette de transport |
| Garantie | 2 ans |
FOIRE AUX QUESTIONS - DS18DBL2 HITACHI
Téléchargez la notice de votre Perceuse au format PDF gratuitement ! Retrouvez votre notice DS18DBL2 - HITACHI et reprennez votre appareil électronique en main. Sur cette page sont publiés tous les documents nécessaires à l'utilisation de votre appareil DS18DBL2 de la marque HITACHI.
MODE D'EMPLOI DS18DBL2 HITACHI
<DS18DBL2> <DV18DBL2>
<DS18DBL2 / DV18DBL2>

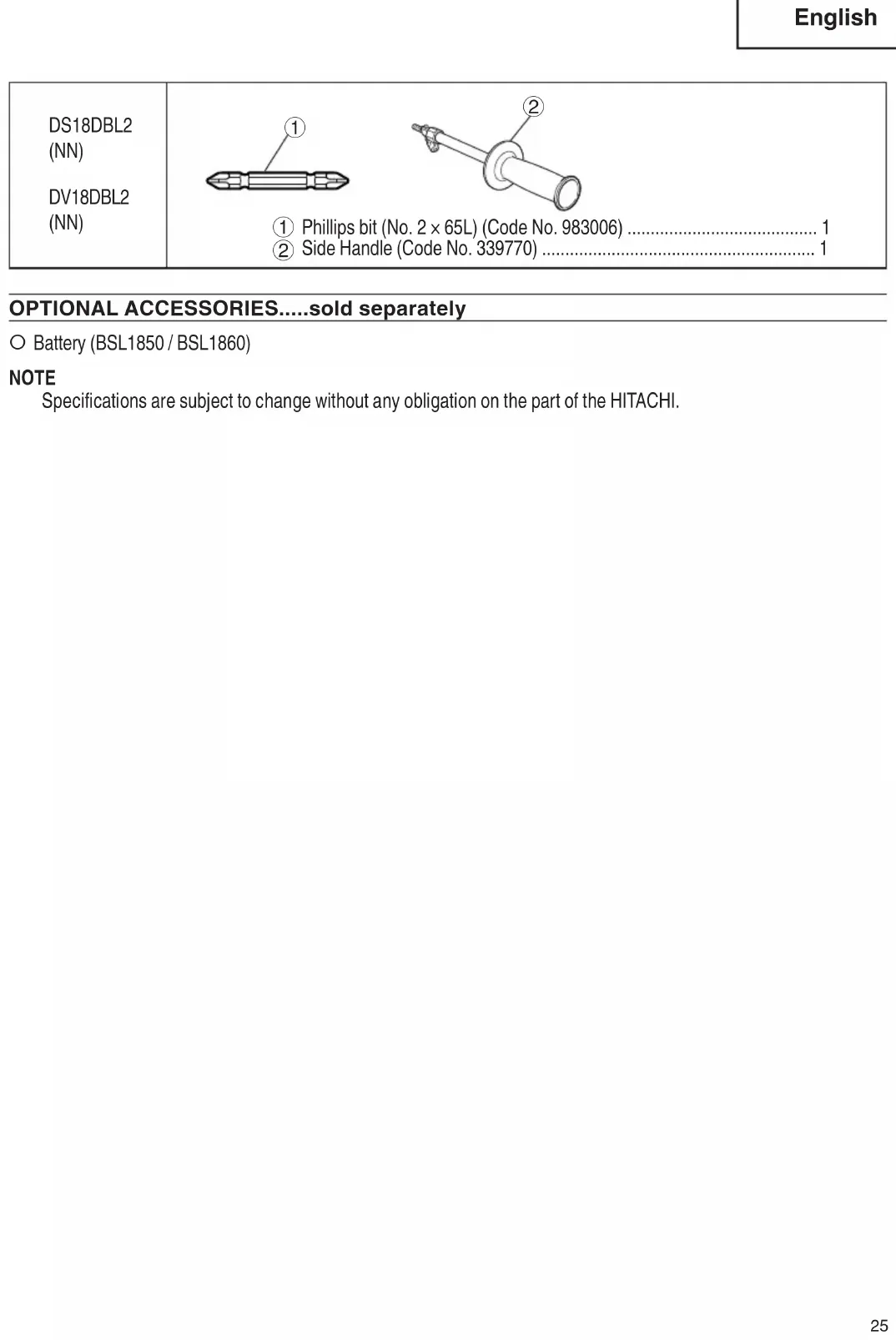

English 000BookDS18DBL2.indb25000BookDS18DBL2.indb25 2016/02/0110:38:512016/02/0110:38:51INFORMATIONS IMPORTANTES DE SÉCURITÉ Lire et comprendre toutes les précautions de sécurité, les avertissements et les instructions de fonctionnement dans ce mode d’emploi avant d’utiliser ou d’entretenir cet outil motorisé. La plupart des accidents causés lors de l’utilisation ou de l’entretien de l’outil motorisé proviennent d’un non respect des règles ou précautions de base de sécurité. Un accident peut la plupart du temps être évité si l’on reconnaît une situation de danger potentiel avant qu’elle ne se produise, et en observant les procédures de sécurité appropriées. Les précautions de base de sécurité sont mises en évidence dans la section “SECURITE” de ce mode d’emploi et dans les sections qui contiennent les instructions de fonctionnement et d’entretien. Les dangers qui doivent être évités pour prévenir des blessures corporelles ou un endommagement de la machine sont identifi és par AVERTISSEMENTS sur l’outil motorisé et dans ce mode d’emploi. NE JAMAIS utiliser cet outil motorisé d’une manière qui n’est pas spécifi quement recommandée par HITACHI.
SIGNIFICATION DES MOTS D’AVERTISSEMENT
AVERTISSEMENT indique des situations potentiellement dangereuses qui, si elles sont ignorées, pourraient entraîner la mort ou de sérieuses blessures. PRECAUTION indique des situations dangereuses potentilles qui, si elles ne sont pas évitées, peuvent entraîner de mineures et légères blessures ou endommager la machine. REMARQUE met en relief des informations essentielles. SÉCURITÉ AVERTISSEMENTS DE SÉCURITÉ GÉNÉRAUX CONCERNANT LES OUTILS ÉLECTRIQUES AVERTISSEMENT Lire tous les avertissements de sécurité et toutes les instructions Tout manquement à observer ces avertissements et instructions peut engendrer des chocs électriques, des incendies et/ou des blessures graves. Conservez tous les avertissements et toutes les instructions pour vous y référer ultérieurement. Le terme “outil électrique”, utilisé dans les avertissements, se réfère aux outils électriques (câblé) ou aux outils à piles (sans fi l).
1) Sécurité de l’aire de travail
a) Maintenir l’aire de travail propre et bien éclairée. Les endroits encombrés ou sombres sont propices aux accidents. b) Ne pas utiliser d’outils électriques en présence de liquides, gaz ou poussière infl ammables, au risque de provoquer une explosion. Les outils électriques créent des étincelles susceptibles d’enfl ammer la poussière. c) Ne pas laisser les enfants et les visiteurs s’approcher de vous lorsque vous utiliser un outil électrique. Les distractions peuvent faire perdre le contrôle.
2) Sécurité électrique
a) Les prises de l’outil électrique doivent correspondre à la prise secteur. Ne jamais modifi er la prise. Ne pas utiliser d’adaptateurs avec les outils électriques mis à la masse. Les prises non modifi ées et les prises secteurs correspondantes réduisent les risques de choc électrique. b) Eviter tout contact avec les surfaces mises à la masse telles que les tuyaux, radiateurs, bandes et réfrigérateurs. Le risque de choc électrique est accru en cas de mise à la masse du corps. c) Ne pas exposer les outils électriques à la pluie ou à des conditions humides. Si l’eau pénètre dans l’outil, cela augmente les risques de choc électrique. d) Ne pas utiliser le cordon à tort. Ne jamais utiliser le cordon pour transporter ou débrancher l’outil électrique.
Français 000BookDS18DBL2.indb26000BookDS18DBL2.indb26 2016/02/0110:38:512016/02/0110:38:51Maintenir le cordon loin de la chaleur, de l’huile, des bords pointus ou des pièces mobiles. Les cordons endommagés ou usés augmentent les risques de choc électrique. e) En cas d’utilisation d’un outil électrique à l’extérieur, utiliser un cordon de rallonge adapté à un usage extérieur. L’utilisation d’un cordon adapté à l’usage extérieur réduit les risques de choc électrique. f) Si vous devez utiliser un outil électrique dans un endroit humide, utilisez une alimentation protégée contre les courants résiduels. L’utilisation d’un dispositif de protection contre les courants résiduels réduit le risque de choc électrique.
3) Sécurité personnelle
a) Restez alerte, regarder ce que vous faites et usez de votre bon sens en utilisant un outil électrique. Ne pas utiliser d’outil électrique si vous êtes sous l’infl uence de drogues, d’alcool ou de médicaments. Pendant l’utilisation d’outils électrique, un instant d’inattention peut entraîner des blessures graves. b) Utiliser un équipement de protection individuelle. Toujours porter des verres de protection. L’utilisation d’équipements de protection tels que les masques anti-poussière, les chaussures de sécurité anti-dérapantes, les casques ou les protections auditives dans des conditions appropriées réduisent les risques de blessures. c) Empêcher les démarrages intempestifs. Veiller à ce que l’interrupteur soit en position d’arrêt avant de brancher à une source d’alimentation et/ou une batterie, de ramasser l’outil au sol ou de le transporter. Transporter les outils électriques avec le doigt sur l’interrupteur ou brancher les outils électriques avec l’interrupteur en position de marche peut entraîner des accidents. d) Retirer toute clé de sécurité ou clé avant de mettre l’outil électrique en marche. Laisser une clé ou une clé de sécurité sur une partie mobile de l’outil électrique peut engendrer des blessures. e) Ne pas trop se pencher. Toujours garder une bonne assise et un bon équilibre pendant le travail. Cela permet un meilleur contrôle de l’outil électrique dans des situations imprévisibles. f) Porter des vêtements adéquats. Ne pas porter de vêtements amples ni de bijoux. Maintenir les cheveux, les vêtements et les gants loin des pièces mobiles. Les vêtements amples ou les cheveux longs peuvent se prendre dans les pièces mobiles. g) En cas de dispositifs destinés au raccordement d’installations d’extraction et de recueil de la poussière, veiller à ce qu’ils soient correctement raccordés et utilisés. L’utilisation d’un dispositif de collecte de la poussière peut réduire les dangers associés à la poussière.
4) Utilisation et entretien d’un outil électrique
a) Ne pas forcer sur l’outil électrique. Utiliser l’outil électrique adapté à vos travaux. Le bon outil électrique fera le travail mieux et en toute sécurité au régime pour lequel il a été conçu. b) Ne pas utiliser l’outil électrique si l’interrupteur ne le met pas en position de marche et d’arrêt. Tout outil ne pouvant être contrôlé par l’interrupteur est dangereux et doit être réparé. c) Débrancher la prise ou retirer la batterie avant de procéder à des réglages, au remplacement des accessoires ou au stockage des outils électriques. Ces mesures préventives de sécurité réduisent les risques de démarrage accidentel de l’outil électrique. d) Stockez les outils électriques inutilisés hors de la portée des enfants et ne pas laisser des personnes non familiarisées avec l’outil ou ces instructions utiliser l’outil électrique. Les outils électriques sont dangereux entre les mains d’utilisateurs non habilités. e) Entretenir les outils électriques. Vérifi er l’absence de mauvais alignement ou d’arrêt, d’endommagement de pièces ou toute autre condition susceptible d’aff ecter l’opération de l’outil. Si l’outil est endommagé, le faire réparer avant utilisation. De nombreux accidents sont dus à des outils mal entretenus. f) Maintenir les outils coupants aiguisés et propres. Des outils coupants bien entretenus avec des bords aiguisés sont moins susceptibles de se coincer et plus simples à contrôler. g) Utiliser l’outil électrique, les accessoires et les mèches de l’outil, etc. conformément à ces instructions en tenant compte des conditions d’utilisation et du travail à réaliser. L’utilisation de l’outil électrique pour des opérations diff érentes de celles pour lesquelles il a été conçu est dangereuse.
5) Utilisation et entretien de la batterie
a) Recharger la batterie uniquement avec le chargeur recommandé par le fabricant.
1. Porter des bouchons lors du forage à percussion.
L’exposition au bruit peut engendrer une perte de l’audition.
2. Utilisez les poignées auxiliaires, si fourni avec
l’outil. Toute perte de contrôle peut entraîner des blessures.
3. Tenir l’outil électrique par les surfaces isolées
permettant de l’agripper pour eff ectuer une opération où l’accessoire de coupe peut entrer en contact avec des fi ls électriques masqués. Le contact de l’accessoire de coupe avec un fi l sous tension peut transmettre du courant dans les pièces métalliques exposées de l’outil et communiquer une décharge électrique à l'opérateur.
4. Tenir l’outil électrique par les surfaces isolées
permettant de l’agripper pour eff ectuer une opération où coupel’attache peut entrer en contact avec des fi ls électriques masqués. Le contact de l’attache avec un fi l sous tension peut transmettre du courant dans les pièces métalliques exposées de l’outil et communiquer une décharge électrique à l'opérateur.
5. Ne jamais approcher les mains ni aucune autre partie
du corps de la mèche ou du mandrin pendant le travail. Tenir la perceuse uniquement par sa poignée.
6. Comme l’outil sans fi l fonctionne avec l’énergie de la
batterie, soyez conscient du fait qu'il peut commencer à fonctionner à tout moment.
7. Lors d’un travail en position élevée, évacuer tout
le monde de l’aire de travail et ne pas oublier qu’on travaille en hauteur.
8. Ne jamais toucher les parties mobiles.
Ne jamais placer ses mains, ses doigts ou toute autre partie de son corps près des parties mobiles de l’outil.
9. Ne jamais utiliser l’outil sans que tous les
dispositifs de sécurité ne soient en place. Ne jamais faire fonctionner cet outil sans que tous les dispositifs et caractéristiques de sécurité ne soient en place et en état de fonctionnement. Si un entretien ou une réparation nécessite le retrait d’un dispositif ou d’une caractéristique de sécurité, s’assurer de bien remettre en place le dispositif ou la caractéristique de sécurité avant de recommencer à utiliser l’outil.
10. Utiliser l’outil correct
Ne pas forcer sur un petit outil ou accessoire pour faire le travail d’un outil de grande puissance. Ne pas utiliser un outil pour un usage pour lequel il n’a pas été prévu: par exemple, ne pas utiliser une scie circulaire pour couper des branches d’arbre ou des bûches. Un chargeur inadéquat pour le type de batterie peut entraîner un risque d’incendie en cas d’utilisation avec une autre batterie. b) Utiliser les outils électriques uniquement avec les batteries spécifi ées. L’utilisation d’autres batteries peut entraîner un risque de blessures et d’incendie. c) Lorsque la batterie est inutilisée, la garder à l’écart d’objets métalliques comme des trombones, des pièces de monnaie, des clés, des clous, des vis ou autres petits objets métalliques pouvant raccorder les bornes. La connexion des bornes peut entraîner des blessures ou un incendie. d) En cas d’utilisation dans des conditions extrêmes, du liquide peut être émis de la batterie. Éviter tout contact. en cas de contact accidentel, rincer à l’eau. Si le liquide entre en contact avec les yeux, consulter un médecin. Le liquide émis par la batterie peut entraîner des irritations et des brûlures.
a) Faire entretenir l’outil électrique par un technicien habilité à l’aide de pièces de rechange identiques exclusivement. Cela garantira le maintien de la sécurité de l’outil électrique. – AVERTISSEMENT – Pour réduire tout risque de blessure, l’utilisateur doit lire le mode d’emploi.
La poussière résultant d'un ponçage, d'un sciage, d'un meulage, d'un perçage ou de toute autre activité de construction renferme des produits chimiques qui sont connus par l'Etat de Californie pour causer des cancers, des défauts de naissance et autres anomalies de reproduction. Nous énumérons ci- dessus certains de ces produits chimiques:
Plomb des peintres à base de plomb,
Silice cristalline des briques et du ciment et autres matériaux de maçonnerie, et
Arsenic et chrome du bois d'oeuvre traité chimiquement. Le risque d'exposition à ces substances varie en fonction de la fréquence d'exécution de ce genre de travail. Pour réduire l'exposition à ces produits chimiques, travailler dans un lieu bien ventilé, et porter un équipement de protection agréé, par exemple un masque anti-poussière spécialement conçu pour fi lter les particules microscopiques.
Français 000BookDS18DBL2.indb28000BookDS18DBL2.indb28 2016/02/0110:38:512016/02/0110:38:5111. Ne jamais utiliser un outil motorisé pour des applications autres que celles spécifi ées. Ne jamais utiliser un outil motorisé pour des applications autres que celles spécifi ées dans le mode d’emploi.
12. Manipuler l’outil correctement
Utiliser l’outil de la façon indiquée dans ce mode d’emploi. Ne pas laisser tomber ou lancer l’outil. Ne jamais permettre que l’outil soit utilisé par des enfants, des personnes non familiarisées avec son fonctionnement ou un personnel non autorisé.
13. Maintenir toutes les vis, tous les boulons et les
couvercles fermement en place. Maintenir toutes les vis, tous les boulons et les couvercles fermement montés. Vérifi er leurs conditions périodiquement.
14. Ne pas utiliser les outils motorisés si le
revêtement de plastique ou la poignée est fendu. Des fentes dans le revêtement ou la poignée peuvent entraîner une électrocution. De tels outils ne doivent pas être utilisés avant d’être réparé.
15. Les lames et les accessoires doivent être
fermement montés sur l’outil. Eviter les blessures potentielles personnelles et aux autres. Les lames, les instruments de coupe et les accessoires qui ont été montés sur l’outil doivent être fi xés et serrés fermement.
16. Ne jamais utiliser un outil défectueux ou qui
fonctionne anormalement. Si l’outil n’a pas l’air de fonctionner normalement, fait des bruits étranges ou sans cela paraît défectueux, arrêter de l’utiliser immédiatement et le faire réparer par un centre de service Hitachi autorisé.
17. Manipuler l’outil motorisé avec précaution.
Si un outil motorisé tombe ou frappe un matériau dur accidentellement, il risque d’être déformé, fendu ou endommagé.
18. Ne pas essuyer les parties en plastique avec du
solvant. Les solvants comme l’essence, les diluants, la benzine, le tétrachlorure de carbone et l’alcool peuvent endommager et fi ssurer les parties en plastique. Ne pas les essuyer avec de tels solvants. Essuyer les parties en plastique avec un chiff on doux légèrement imbibé d’une solution d’eau savonneuse et sécher minutieusement.
19. Toujours porter des lunettes des protections
conformes aux exigences des dernières révisions du standard ANSI Z87.1.
20. Défi nitions pour les symboles utilisés sur cet outil
......... courant continu no .......... vitesse sans charge ---/min .... rotations ou mouvements de va-et- vient par minute
BATTERIE AVERTISSEMENT Une utilisation incorrecte ou dangereuse des chargeurs de batterie peut entraîner la mort ou des blessures graves.
LIRE TOUT CE MODE D'EMPLOI
1. Ce manuel renferme des consignes de sécurité et
d’utilisation importantes pour le chargeur de batterie modèle UC18YFSL.
2. Avant d’utiliser le chargeur de batterie, lire toutes les
étiquettes d’instruction et de précaution apposées sur (1) le chargeur de batterie, (2) la batterie, et (3) le produit utilisant la batterie.
3. Pour réduire tout risque de blessure, NE recharger
QUE les batteries rechargeables HITACHI utilisées dans le modèle: series BSL14 et BSL18. Les autres types de batterie pourraient exploser et provoquer des blessures ou des dommages.
4. Ne pas exposer le chargeur à la pluie ni à la neige.
5. L’utilisation d’un accessoire non recommandé ou non
vendu par le fabricant du chargeur de batterie risque de provoquer un feu, une décharge électrique ou des blessures.
6. Pour réduire tout risque de dommage de la fi che et du
cordon électrique, débrancher le cordon du chargeur en tirant sur la fi che.
7. Vérifi er que le cordon est placé de façon que
personne ne puisse marcher dessus, se prendre les pieds dedans, ni l’endommager ou le soumettre à des contraintes.
8. Ne pas utiliser de cordon de rallonge si cela n’est
pas absolument nécessaire. L’utilisation d’un cordon de rallonge incorrect pourrait entraîner un feu ou une décharge électrique. Si l’on doit utiliser un cordon de rallonge, s’assurer que: a. Les broches de la rallonge ont les mêmes numéro, taille et forme que celles de la fi che du chargeur ; b. Le cordon de rallonge est correctement raccordé et en bon état électrique ; c. Le calibre du fi l doit être au moins suffi sant pour l’intensité nominale CA (ampères) du chargeur de batterie spécifi ées dans le tableau ci-dessous.
Intensité nominale d’entrée CA (ampères)* Calibre du cordon Egal ou supérieur à mais non inférieur à Longueur de cordon en pieds (mètres) 25 (7.5) 50 (15) 100 (30) 150 (45)
- Si l’intensité nominale d’entrée du chargeur de batterie est donnée en watts et non en ampères, calculer la capacité en ampères correspondante en divisant la capacité en ampères par la capacité de tension, par exemple: 1,250 watts = 10 ampères 125 volts
9. Ne pas utiliser le chargeur si son cordon ou sa fi che
sont endommagés - Le remplacer immédiatement.
10. Ne pas utiliser le chargeur s’il a reçu un coup, s’il
est tombé ou endommagé de toute autre manière. L’apporter à un réparateur qualifi é.
11. Ne pas démonter le chargeur ni le produit qui reçoit
la batterie ; si un entretien ou des réparations sont nécessaires, les apporter à un réparateur qualifi é. Un remontage incorrect pourrait provoquer une décharge électrique ou un feu.
12. Pour réduire tout risque de décharge électrique,
débrancher le chargeur de la prise secteur avant tout entretien ou nettoyage. Il ne suffi t pas de sortir la batterie.
DE LA BATTERIE ET DU CHARGEUR DE BATTERIE Pour pouvoir utiliser la scie circulaire à batterie, il faudra recharger la batterie. Avant d’utiliser le chargeur de batterie modèle UC18YFSL, bien lire attentivement toutes les consignes et les avertissements signalés sur le chargeur, sur la batterie ou dans ce manuel.
EXPLOSER OU PRO VOQUER DES BLESSURES. Pour éviter tout risque de blessure, observer les consignes suivantes: AVERTISSEMENT Une utilisation incorrecte de la batterie ou du chargeur de batterie risque de provoquer des blessures. Pour éviter tout risque de blessure:
1. NE JAMAIS démonter la batterie.
2. NE JAMAIS jeter la batterie au feu, même si elle est
endommagée ou complètement usée. La batterie risque d’exploser au feu.
3. NE JAMAIS court-circuiter la batterie.
4. NE JAMAIS insérer d’objets dans les ouïes d’aération
du chargeur. Il pourrait en résulter un choc électrique ou des dommages du chargeur.
5. NE JAMAIS eff ectuer la recharge à l’extérieur.
Eloigner la batterie des rayons directs du soleil et utiliser exclusivement dans des endroits à faible humidité et bien aérés.
6. NE JAMAIS eff ectuer la recharge si la température
est inférieure à 32°F (0°C) ou supérieure à 104°F (40°C).
7. NE JAMAIS raccorder deux chargeurs de batterie
8. NE JAMAIS insérer de corps étrangers dans l’orifi ce
de la batterie ou du chargeur de batterie.
9. NE JAMAIS utiliser de transformateur-élévateur pour
10. NE JAMAIS utiliser de générateur de moteur ni
d’alimentation CC pour la recharge.
11. NE JAMAIS ranger la batterie ni le chargeur de
batterie dans un lieu où la température peut atteindre ou dépasser 104°F (40°C).
12. TOUJOURS alimenter le chargeur sur une prise
secteur domestique standard (120 volts). L’utilisation du chargeur à une autre tension peut entraîner une surchauff e et endommager le chargeur.
13. TOUJOURS attendre au moins 15 minutes entre deux
recharges pour éviter toute surchauff e du chargeur.
14. TOUJOURS débrancher le cordon d’alimentation de
la prise secteur lorsqu’on ne se sert pas du chargeur.
Pour prolonger sa durée de vie, la batterie lithium-ion est équipée d'une fonction de protection qui coupe automatiquement l'alimentation. Dans les cas 1 à 3 décrits ci-dessous, il est possible que le moteur s'arrête lorsque vous utilisez ce produit, même si vous actionnez le commutateur. Il ne s'agit pas d'un dysfonctionnement, mais du fonctionnement normal de la protection.
1. Lorsque la charge restante de la batterie diminue, le
moteur s'arrête. Dans ce cas de fi gure, chargez immédiatement la batterie.
2. En cas de surcharge de l'outil, actionnez le
commutateur de l'outil et éliminez les causes de la surcharge. Vous pouvez ensuite recommencer à utiliser l'outil.
3. En cas de surchauff e due à un travail trop intensif,
l’alimentation de la batterie peut se couper. Dans ce cas, arrêtez toute utilisation de la batterie et laissez-la refroidir. Vous pouvez ensuite recommencer à l’utiliser. En outre, respectez la précaution et l’avertissement suivants. AVERTISSEMENT Afi n d’éviter toute fuite de la batterie, génération de chaleur, émission de fumée, explosion et infl ammation, respectez scrupuleusement les précautions suivantes :
1. Assurez-vous que les copeaux et la poussière ne
s’accumulent pas sur la batterie.
Lorsque vous travaillez, assurez-vous que les copeaux et la poussière ne tombent pas sur la batterie.
Assurez-vous que les copeaux et la poussière qui tombent sur l’outil lorsque vous travaillez ne s’accumulent pas sur la batterie.
Ne conservez pas une batterie inutilisée dans un endroit qui est exposé aux copeaux et à la poussière.
Avant de stocker une batterie, retirez tous les copeaux et la poussière qui ont pu y adhérer et ne la conservez pas avec des pièces métalliques (vis, clous, etc.).
2. Ne percez pas la batterie à l’aide d’un objet pointu tel
qu’un clou. Ne la frappez pas à l’aide d’un marteau. Ne marchez pas dessus, ne la lancez pas et ne la soumettez pas un à choc physique important.
3. N’utilisez pas une batterie dont l’extérieur est déformé
ou laisse penser qu’elle est défectueuse.
4. N’insérez pas la batterie à l’envers (pôles inversés).
5. Ne raccordez pas directement la batterie à une prise
électrique ou à un allume-cigare.
6. N’utilisez pas la batterie à d’autres fi ns que celle
7. En cas d’échec du chargement d’une batterie, même
après un certain délai, arrêtez immédiatement le rechargement.
8. N’exposez pas la batterie à des températures ou à
une pression élevées (four à micro-ondes, séchoir, conteneur sous haute pression).
9. Maintenez à la batterie à l’écart de toute fl amme en
cas de détection d’une fuite ou d’une mauvaise odeur.
10. Ne pas utiliser à proximité d’une source puissante
d’électricité statique.
11. En cas de fuite de la batterie, de mauvaise odeur,
de génération de chaleur, de décoloration, de déformation ou d’anomalie en cours d’utilisation, de rechargement ou d’entreposage, ôtez immédiatement la batterie de l’équipement ou du chargeur de batterie et ne l’utilisez plus. PRECAUTION
1. En cas de projection dans les yeux de liquide ayant
fuit de la batterie, ne vous frottez pas les yeux, rincez- les à l’eau claire et contactez immédiatement un médecin. En l’absence de traitement, le liquide peut détériorer l’oeil.
2. En cas de projection de liquide ayant fuit de la
batterie sur votre peau ou vos vêtements, rincez immédiatement ces derniers à l’eau claire (au robinet). Le liquide peut provoquer une irritation de la peau.
3. En cas de détection de rouille, de mauvaise odeur,
de surchauff e, de décoloration, de déformation et/ou autres anomalies lors de la première utilisation de la batterie, n’utilisez pas cette dernière et renvoyez-la au fournisseur ou au fabricant. AVERTISSEMENT Un court-circuit risque de se produire et causer un incendie, si un corps étranger conducteur d’électricité passe dans les bornes de la pile au lithium-ion. Veuillez respecter les consignes suivantes pour le rangement de la pile.
Ne pas mettre d’objet conducteur d’électricité, tels que clous, fi l d’acier, de cuivre ou autre fi l dans la mallette de rangement.
Soit ranger le bloc de pile avec l’outil électrique ou de manière sécuritaire en l’enfonçant dans le couvercle jusqu’à ce que les orifi ces de ventilation soient dissimulés afi n d’éviter les courts-circuits. (Voir la Fig. 3)
BATTERIE LITHIUM-ION Lors du transport d’une batterie lithium-ion, veuillez observer les précautions suivantes. AVERTISSEMENT Informez la société de transport qu'un paquet contient une batterie lithium-ion, informez la société de sa puissance de sortie et suivez les instructions de la société de transport lors de l'organisation du transport.
Les batteries lithium-ion qui dépassent une puissance de sortie de 100 Wh font partie de la classifi cation de transport des produits dangereux et nécessitent l'application de procédures spéciales.
Pour un transport vers l'étranger, vous devez vous conformer aux lois internationales et aux normes et réglementations en vigueur dans le pays de destination. Puissance de sortie Nombre de 2 à 3 chiff res Fig. 1
Français 000BookDS18DBL2.indb32000BookDS18DBL2.indb32 2016/02/0110:38:522016/02/0110:38:52DESCRIPTION FONCTIONNELLE REMARQUE Les informations contenues dans ce mode d’emploi sont conçues pour assister l’utilisateur dans une utilisation sans danger et un entretien de l’outil motorisé. NE JAMAIS utiliser ni entreprendre une révision de l’outil sans avoir d’abord lu et compris toutes les instructions de sécurité contenues dans ce manuel. Certaines illustrations dans ce mode d’emploi peuvent montrer des détails ou des accessoires diff érents de ceux de l’outil motorisé utilisé.
1. Perceuse-visseuse sans fi l / Perceuse à percussion sans fi l (DS18DBL2 / DV18DBL2)
Panneau d’affi chage Boîtier avant Capuchon en caoutchouc Sélecteur de débrayage Mandrin sans clavette Bouton de décalage Poignée latérale Sélecteur Carter Déclencheur Batterie Crochet Poignée Plaque signalétique DEL d’éclairage Boîtier avant Capuchon en caoutchouc Sélecteur de débrayage Mandrin sans clavette Bouton de décalage Poignée latérale Sélecteur Carter Batterie Crochet Poignée Panneau d’affi chage Déclencheur Plaque signalétique DEL d’éclairage
<DS18DBL2> <DV18DBL2>
2. Batterie 3. Chargeur de batterie
Batterie Loquet Orifi ces de ventilation Bornes Couvercle de batterie <BSL1850 / BSL1860> Fig. 3 Plaque signalétique Lampe témoin Rail guide Cordon <UC18YFSL> Fig. 4 Orifi ces de ventilation Corps Cordon Plaque signalétique Témoin de charge Rail de guidage <UC18YSL3> Fig. 5
1. Perceuse-visseuse sans fi l / Perceuse à percussion sans fi l
Modèle DS18DBL2 DV18DBL2 Moteur Moteur CC Vitesse à vide Bas 0 – 500 /min 0 – 500 /min Haut 0 – 2,100 /min 0 – 2,100 /min Capacité Perçage Brique (Profondeur 1-1/4 po. (30 mm)) ————— 5/8 po. (16 mm) Bois (Epaisseur 11/16 po. (18 mm)) 3 po. (76 mm) (Bois résineux) Métal (Epaisseur 1/16 po. (1.6 mm)) 1/2 po. (13 mm) (Acier doux) Vissage Vis en bois 3/8 po. × 3-1/2 po. (10 mm × 90 mm) Petite vis 1/4 po. (6 mm) Capacité de mandrin Diamètre de serrage maximum 1/2 po. (13 mm) Batterie Modèle BSL1850 / BSL1860 Type Batterie au Li-ion Tension CC 18 V Poids 4.9 lbs. (2.2 kg) 4.9 lbs. (2.2 kg)
2. Chargeur de batterie
Modèle UC18YFSL UC18YSL3 Source d’alimentation d’entrée Monophasée: AC 120 V 60 Hz Durée de recharge (à une température de 68°F (20°C)) BSL1850 : Environ 75 min BSL1860 : Environ 90 min BSL1850 : Environ 32 min BSL1860 : Environ 38 min Tension de charge CC 14.4 – 18 V Charging current CC 3.5 A CC 8.0 A Poids 1.1 lbs. (0.5 kg) 1.3 lbs. (0.6 kg)
Français 000BookDS18DBL2.indb34000BookDS18DBL2.indb34 2016/02/0110:38:522016/02/0110:38:52ASSEMBLAGE ET FONCTIONNEMENT AVERTISSEMENT Ne pas eff ectuer de recharge à une tension supérieure à la tension indiquée sur la plaque signalétique. Cela brûlerait le chargeur.
1. Brancher le cordon d’alimentation du chargeur sur
une prise secteur. Quand vous raccordez la fi che du chargeur à une prise murale, la lampe témoin clignote en rouge. (À intervalles d’une seconde) AVERTISSEMENT Ne pas utiliser le cordon électrique s’il est endommagé. Le faire réparer immédiate ment.
2. Insérer la batterie dans le chargeur de batterie.
Insérer la batterie dans le chargeur de batterie comme indiqué à la Fig. 7, 8. <UC18YFSL> Lampe témoin Chargeur Batterie Fig. 7 <UC18YSL3> Témoin de charge Rail de guidage Batterie Fig. 8 UTILISATIONS <DV18DBL2>
Utilisation comme perceuse percussion Perçage de briques tendres et de blocs de béton.
<DS18DBL2 / DV18DBL2>
Utilisation comme mèche Perçage d’acier doux, de bois, de plastique et d’aluminium.
Utilisation comme tournevis Serrage et desserrage de vis à métaux, vis en bois et vis auto-taraudeuses.
Installation de la batterie Aligner la batterie sur la fente de la poignée de l’outil et la glisser à l’intérieur. Toujours insérer la batterie à fond, jusqu’à ce qu’elle se bloque avec un petit déclic. Sinon, elle risque de tomber accidentel lement de l’outil et de blesser l’opérateur ou d’autres personnes alentour (Fig. 5).
Retrait de la batterie Sortir la batterie de la poignée de l’outil tout en appuyant sur le taquet (2 taquets) de la batterie (Fig. 6). Batterie Pousser Tirer Insérer Poignée Taquet Fig. 6
REMARQUE Avant de brancher le chargeur dans la prise, vérifi er les points suivants.
La tension de la source d’alimentation est indiquée sur la plaque signalétique.
Le cordon n’est pas endommagé.
Français 000BookDS18DBL2.indb35000BookDS18DBL2.indb35 2016/02/0110:38:522016/02/0110:38:523. Recharge <UC18YFSL> Quand la batterie est raccordée au chargeur de batterie, la recharge commence et la lampe témoin s’allume en rouge. (Voir le Tableau 2) REMARQUE Si la lampe témoin clignote en rouge, débrancher la fi che de la prise et vérifi er si la batterie est insérée correctement. Tableau 2 Explications de la lampe témoin Lampe témoin (rouge) Avant la recharge Clignote S’allume pendant 0.5 seconde. Ne s’allume pas pendant 0.5 seconde. (Eteint pendant 0.5 seconde) Pendant la recharge S’allume S’allume sans interruption Recharge terminée Clignote S’allume pendant 0.5 seconde. Ne s’allume pas pendant 0.5 seconde. (Eteint pendant 0.5 seconde) Veille en surchauff e Clignote S’allume pendant 1 seconde. Ne s’allume pas pendant 0.5 seconde. (Eteint pendant
Batterie en surchauff e. Chargement impossible (le chargement commencera une fois que la batterie sera froide). Recharge impossible Clignote S’allume pendant 0.1 seconde. Ne s’allume pas pendant 0.1 seconde. (Eteint pendant 0.1 seconde) Anomalie de la batterie ou du chargeur (2) Température admissible d’une batterie rechargeable. La température admissible des batteries rechargeables est indiquée dans le Tableau 3, et les batteries qui ont chauff é devront être laissées à refroidir pendant quelque temps avant de pouvoir être rechargées. Tableau 3 Plage de recharge des batteries Batterie rechargeable Température à laquelle la batterie peut être rechargée BSL1850 32°F–122°F (0°C–50°C) Quand la batterie est rechargée à fond, la lampe témoin clignote lentement en rouge. (A intervalles d’une seconde) (Voir le Tableau 2) (1) Indication de la lampe témoin Les indications de la lampe témoin sont expliquées dans le Tableau 2, selon la condition du chargeur ou de la batterie rechargeable. (3) Durée de recharge (A 68°F (20°C)) Tableau 4 Temps de recharge Chargeur Batterie UC18YFSL BSL1850 Env. 75 min. REMARQUE La durée de recharge peut varier en fonction de la température et de la tension de la source d’alimentation. <UC18YSL3> Lorsque vous insérez une batterie dans le chargeur, le témoin de charge clignote en bleu. Lorsque la batterie est complètement chargée, le témoin de charge s’allume en vert. (Voir Tableau 5)
Français 000BookDS18DBL2.indb36000BookDS18DBL2.indb36 2016/02/0110:38:522016/02/0110:38:52(1) Indication du témoin de charge Les indications du témoin de charge sont expliquées dans le Tableau 5, en fonction de l’état du chargeur de batterie ou de la batterie. Tableau 5 Indications du témoin de charge Témoin de charge (ROUGE / BLEU / VERT / VIOLET) Avant la charge Clignote (ROUGE) S’allume pendant 0.5 seconde. Ne s’allume pas pendant 0.5 seconde. (Éteint pendant 0.5 seconde) Branché à la source d'alimentation Pendant la charge Clignote (BLEU) S’allume pendant 0.5 seconde. Ne s’allume pas pendant 1 seconde. (Éteint pendant 1 seconde) Capacité de la batterie à moins de 50% Clignote (BLEU) S’allume pendant 1 seconde. Ne s’allume pas pendant 0.5 seconde. (Éteint pendant 0.5 seconde) Capacité de la batterie à moins de 80% S’allume (BLEU) S’allume sans interruption Capacité de la batterie à plus de 80% Charge terminée S’allume (VERT) S’allume sans interruption (Signal sonore continu : environ 6 secondes) Veille de surchauff e Clignote (ROUGE) S’allume pendant 0.3 seconde. Ne s’allume pas pendant 0.3 seconde. (Éteint pendant 0.3 seconde) Batterie en surchauff e. Impossible de charger. (La charge commencera une fois que la batterie sera froide). Charge impossible Scintille (VIOLET) S’allume pendant 0.1 seconde. Ne s’allume pas pendant 0.1 seconde. (Éteint pendant 0.1 seconde) (Signal sonore intermittent : environ 2 secondes) Anomalie de la batterie ou du chargeur (2) Au sujet de la température de la batterie rechargeable Les températures des batteries rechargeables sont indiquées dans le Tableau 6. Laisser refroidir les batteries qui ont chauff é avant de les recharger. Tableau 6 Batteries rechargeables Températures de recharge de la batterie BSL1860 14°F – 122°F (-10°C – 50°C) (3) Durée de recharge (A 68°F (20°C)) Tableau 7 Temps de recharge Chargeur Batterie UC18YSL3 BSL1860 Env. 38 min. REMARQUE Le temps de recharge peut varier en fonction de la température ambiante.
Français 000BookDS18DBL2.indb37000BookDS18DBL2.indb37 2016/02/0110:38:522016/02/0110:38:524. Débrancher le chargeur de batterie de la prise. PRECAUTION Ne pas débrancher la fi che de la prise en tirant sur le cordon. Pour éviter tout dommage lorsqu’on débranche la fi che de la prise, bien tenir la fi che proprement dite.
5. Retirer la batterie du chargeur de batterie.
Sortir la batterie du chargeur tout en la soutenant de la main. REMARQUE Bien sortir la batterie du chargeur de batterie après usage, et la conserver. En ce qui concerne le courant de décharge d’une batterie neuve Etant donnée que les substances chimiques internes sont restées inactives dans le cas des batteries neuves ou des batteries qui sont restées longtemps inutilisées, le courant de décharge risque d’être très faible lors des première et deuxième utilisations. Ce phénomène est temporaire et le temps de recharge normal sera rétabli quand les batteries auront été rechargées 2 ou 3 fois. Comment prolonger la durée de vie des batteries (1) Recharger les batteries avant qu’elles ne soient complètement épuisées. Quand la puissance de l’outil utilisé faiblit, l’éteindre et recharger la batterie. Si l’outil continue d’être utilisé jusqu’à épuisement du courant électrique, la batterie risque d’être endommagée et sa durée de vie se raccourcira. (2) Eviter d’eff ectuer la recharge sous des températures élevées. Une batterie est toujours chaude immédiatement après son utilisation. Si la batterie est rechargée immédiatement après utilisation, les substances chimiques internes risquent de se détériorer et la durée de vie de la batterie se raccourcira. Laisser la batterie refroidir un moment avant de l’utiliser. PRECAUTION
Si le chargeur a fonctionné pendant longtemps de suite, il sera chaud, ce qui risque de provoquer des pannes. Lorsque la recharge est terminée, laisser le chargeur refroidir pendant environ 15 minutes avant de passer à la recharge suivante.
Si la batterie est chaude quand elle est rechargée, parce qu’elle est restée longtemps en plein soleil ou parce qu’elle vient juste d’être utilisée, la lampe pilote du chargeur UC18YFSL clignote en s’allumant pendant 1 seconde, puis en s’éteignant pendant 0.5 seconde ou le voyant de charge du chargeur UC18YSL3 clignote en s’allumant pendant 0.3 seconde, puis en s’éteignant pendant 0.3 seconde. Dans une telle éventualité, laisser la batterie refroidir, puis procéder à la recharge.
Si la lampe témoin ou le voyant du chargeur clignote rapidement en rouge (à intervalles de
0.2 seconde), vérifi er s’il y a des corps étrangers
dans l’orifi ce d’installation de la batterie du chargeur, et les enlever le cas échéant. S’il n’y a pas de corps étrangers, il s’agit probablement d’une anomalie de la batterie ou du chargeur. Les porter au service après-vente agréé.
Avant l’utilisation, vérifi ez que le câble USB ne soit pas défectueux ni endommagé. L’utilisation d’un câble USB défectueux ou endommagé peut provoquer des émissions de fumée ou un départ d’incendie.
Lorsque le produit n’est pas utilisé, couvrir le port USB avec le cache en caoutchouc. L’accumulation de poussière, etc. dans le port USB peut provoquer des émissions de fumée ou un départ d’incendie. REMARQUE
Le temps requis pour la charge sera plus longue lorsque l’on charge un périphérique USB et la batterie en même temps.
Parfois, il peut y avoir une pause pendant la charge de l’USB.
Lorsqu’un périphérique USB n’est pas en cours de chargement, mettez le commutateur USB sur arrêt et retirez le périphérique USB du chargeur. Le non-respect de cette consigne peut non seulement réduire la durée de vie de la batterie d’un périphérique USB, mais aussi peut engendrer des accidents inattendus. (1) Sélectionnez une méthode de charge Selon la méthode de charge sélectionnée, soit la batterie est insérée dans le chargeur, ou le câble d’alimentation est branché dans une prise électrique.
Chargement d’un périphérique USB à l’aide d’une batterie (Fig. 9-a)
Charger un dispositif USB à partir d’une prise électrique (Fig. 9-b)
Charger un dispositif USB et une batterie à partir d’une prise électrique (Fig. 9-c)
Français 000BookDS18DBL2.indb38000BookDS18DBL2.indb38 2016/02/0110:38:532016/02/0110:38:53abc Fig. 9 (2) Mettez le commutateur d’alimentation USB sur marche (Fig. 10) Lorsque vous mettez le commutateur d’alimentation USB sur marche, le témoin d’alimentation USB s’allumera. Commutateur d’alimentation USB Témoin d’alimentation USB Cache en caoutchouc Port USB Câble USB Fig.10 (3) Connectez le câble USB. (Fig. 10) Tirez sur le cache en caoutchouc et branchez fermement un câble USB disponible dans le commerce (compatible avec le dispositif à recharger) dans le port USB.
Lorsque le câble d’alimentation n’est pas branché dans une prise électrique, et que la batterie se décharge, l’énergie de sortie s’arrêtera et le témoin d’alimentation USB s’éteindra.
Lorsque le témoin d’alimentation USB s’éteint, changez la batterie ou branchez le câble d’alimentation dans une prise électrique. (4) Lorsque la charge est terminée
Le témoin d’alimentation USB ne s’éteindra pas lorsque le périphérique USB a été complètement chargé. Pour vérifi er l’état de la charge, vérifi ez le périphérique USB.
Mettez le commutateur d’alimentation USB sur arrêt et débranchez le câble d’alimentation de la prise électrique. (Fig. 10)
Retirez la batterie du chargeur et placez le cache en caoutchouc sur le port USB.
Vérifi er l’aire de travail pour s’assurer qu’il n’y a ni débris ni désordre. Évacuer toutes les personnes non nécessaires au travail. S’assurer que l’éclairage et la ventilation sont satisfaisants. UTILISATION
1. Pose et dépose du foret.
(1) Pose du foret Desserrer le manchon en le tournant vers la gauche (dans le sens inverse des aiguilles d’une montre vu de face) pour ouvrir l’attache du mandrin sans clavette. Insérer la mèche, etc. dans le mandrin à attache sans clavette, et serrer le manchon en le tournant vers la droite (dans le sens des aiguilles d’une montre vu de face). (Voir Fig. 11). Serrer Desserrer Manehon Fig. 11 REMARQUE Si le manchon se relâche pendant le fonctionnement, le serrer davantage. La force de serrage sera plus forte si le manchon est bien serré. (2) Dépose du foret Desserrer le manchon en le tournant vers la gauche (dans le sens inverse des aiguilles d’une montre vu de face), et sortir la mèche, etc. (Voir Fig. 11). REMARQUE
Si l’on serre le manchon alors que l’attache du mandrin sans clavette est ouverte au maximum, un clic risque de se faire entendre. Ce bruit indique que le desserrage du mandrin sans clavette est empêché, et il est normal.
Lorsque le manchon ne peut pas être dévissé, bloquer l’outil emmanché dans un étau, etc., mettre l’embrayage sur 1 à 11 et tourner le manchon dans le sens contraire des aiguilles d’une montre tout en faisant fonctionner l’embrayage.
2. Vérifi ez si la batterie a été correctement installée.
3. Installation/retrait de la poignée latérale. (Fig. 12)
AVERTISSEMENT Lors de l'utilisation de l’outil, assurez-vous que la poignée latérale soit attachée et solidement fi xée.
Français 000BookDS18DBL2.indb39000BookDS18DBL2.indb39 2016/02/0110:38:532016/02/0110:38:53Si elle n'est pas solidement fi xée, l'outil peut bouger brusquement en dehors de son emplacement s'il est en surcharge, ce qui pourrait entraîner des blessures. (1) Retirez le bouchon en caoutchouc et fi xez la poignée latérale. (
(2) Desserrer la saisie pour retirer la poignée latérale. (
Fixez le capuchon en caoutchouc sur la partie saillante de la poignée latérale (
Capuchon en caoutchouc Partie saillante de la poignée latérale Appuyez la partie de la vis de la poignée latérale contre le trou Serrer Desserrer Poignée Fig. 12
4. Vérifi ez la direction de rotation.
La mèche tourne dans le sens horaire (vu de l’arrière) quand on appuie sur côté-R du sélecteur. En appuyant sura le côté-L du sélecteur la mèche tourne dans le sens anti-horaire (Voir Fig. 13). (Les repères
sont marqués sur le corps). indice indice Déclencheur Sélecteur Fig. 13 PRECAUTION Il n’est pas possible de commuter le bouton- poussoir pendant que l’outil motorisé fonctionne. Pour commuter le bouton-poussoir, arrêter l’outil motorisé, puis régler le bouton-poussoir.
5. Changement de vitesse de rotation.
Bouton de décalage Vitesse ralentie Fig. 14 Bouton de décalage Vitesse élevée Fig. 15 Actionnez le bouton de décalage pour changer la vitesse de rotation. Enfoncez le bouton de blocage pour relâcher le blocage et déplacez le bouton de décalage dans la direction de la fl èche (Voir les Fig. 14 et 15). Quand le bouton de décalage est mis sur “LOW” (petite vitesse), la perceuse tourne à petite vitesse. Quand il est mis sur “HIGH” (grande vitesse), la perceuse tourne à grande vitesse. PRECAUTION
Lors du changement de la vitesse de rotation à l’aide du bouton de décalage, assurez-vous que l’interrupteur est sur arrêt et que le sélecteur est mis sur “0” (ARRÊT). Le fait de changer la vitesse quand le moteur tourne endommagera l’engrenage.
Pour une opération qui nécessite une grande force (opérations indiquées dans le tableau ci-dessous), régler le bouton de décalage sur “LOW”. Si l’on utilise l’outil sur “HIGH”, cela risque de brûler le moteur ou de provoquer un mauvais fonctionnement prématuré.
6. Portée et recommandations pour l’utilisation.
La portée utilisable pour les diff érents types de travaux basée sur la structure mécanique de cet outil est indiquée au Tableau 8.
Français 000BookDS18DBL2.indb40000BookDS18DBL2.indb40 2016/02/0110:38:532016/02/0110:38:53Tableau 8 Travail Position du capuchon Suggestions Perçage Brique (DV18DBL2) Utilisation à des fi ns de perçage. Bois Utilisation à des fi ns de perçage.Acier Aluminium Vissage Petite vis 1 – 22 Utiliser la mèche et la douille correspondant au diamètre de la vis. Vis en bois 1 – Utiliser après avoir percé un trou d’amorce.
7. Vérifi cation de la position du sélecteur de débrayage
(Voir Fig. 16). <DS18DBL2> Le couple de serrage est défi ni par la position du sélecteur de débrayage. Sélecteur de débrayage Triangle Fort Faible Repère Fig. 16 (1) En mode visseuse, alignez l’un des chiff res du sélecteur “1, 4, 7 ... 22” ou le point avec le repère triangulaire sur le corps. (2) En mode perceuse, alignez le symbole du foret
” sur le sélecteur de débrayage avec le repère triangulaire sur le corps. PRECAUTION
Il est impossible de positionner le sélecteur de débrayage entre les chiff res “1, 4, 7 ... 22” ou le point.
N’utilisez pas l’outil avec le sélecteur de débrayage positionné entre le chiff re “22” et la ligne au centre du symbole du foret “ ” , vous risqueriez de l’endommager (Voir Fig. 17). Filet Triangle Repère Fig. 17 <DV18DBL2> (Fig. 18) Les trois modes, à savoir tournevis, burin et burin à perceuse, se sélectionnent en changeant la position du sélecteur de débrayage de l’outil. (1) Lorsqu’on utilise cet outil comme tournevis, aligner l'un des chiff res “1, 4, 7 ... 22” du sélecteur de débrayage, ou le point, sur le repère triangulaire du boîtier extérieur. (2) Quand la perceuse est utilisée avec un mèche, aligner le repère “ ” sur le sélecteur de débrayage avec le triangle sur le corps de la perceuse. (3) Si l’outil est utilisé comme perceuse à percussion, amener le repère de percussion “ ” du sélecteur de débrayage en regard du repère triangulaire du corps de l’outil.
Français 000BookDS18DBL2.indb41000BookDS18DBL2.indb41 2016/02/0110:38:532016/02/0110:38:53PRECAUTION Ne pas utiliser la visseuse/perceuse percussion sans fi l en mode “Percussion” si le matériau ne doit être alésé qu’en rotation seulement. Cela non seulement réduirait l’effi cacité du perçage, mais pourrait également endommager la mèche.
9. Réglage du couple de serrage.
(1) Couple de serrage Le couple de serrage devra correspondre au diamètre de la vis utilisée. Si trop de force est utilisée, il se peut que la vis se casse ou s’endommage dans la partie de sa tête. Assurez-vous de positionner le sélecteur de débrayage en fonction du diamètre de la vis. (2) Indication du couple de serrage (Voir la Fig. 16, 18) Le couple de serrage varie en fonction du type de vis et du matériau à serrer. Le couple de serrage est indiqué par les chiff res “1, 4, 7 ... 22” sur le sélecteur de débrayage et un noir. La position “1” correspond au couple le plus faible et le chiff re le plus élevé au couple le plus important. (3) Réglage du couple de serrage (Voir Fig. 16, 18) Faites tourner le sélecteur de débrayage et alignez l’un des chiff res “1, 4, 7 ... 22” ou le point avec le repère triangulaire sur le corps. Faites tourner le sélecteur vers la droite ou la gauche, suivant le couple souhaité.
10. Fonctionnement de l’interrupteur
Quand la gâchete de l’interrupteur est tirée, l’outil tourne. Quand la gâchete est relâchée, l’outil s’arrête. Lorsque le déclencheur est libéré, le frein arrête immédiatement l’outil.
La vitesse de rotation de la foreuse peut être contrôlée en faisant varier la force avec laquelle on appuie sur l’interrupteur. En appuyant légèrement sur l’interrupteur, la vitesse est basse et elle augmente lorsqu’on appuie plus fort.
11. Perçage du brique (DV18DBL2)
Une force excessive n’augmentera pas la vitesse de forage ; Elle ne pourra qu’endommager la pointe du foret ou réduire le rendement, aussi bien que réduire la durée de vie du foret. Faire fonctionner la perceuse à percussion avec une force de 10 à 20 kg de pression lors du forage dans la brique. PRECAUTION
Il se peut que la rotation du moteur se vérouille et s’arrête pendant que l’outil est utililsé en tant que perceuse. Pendant le fonctionnement de la perceuse-visseuse, faites attention à ne pas verrouiller le moteur.
Si le moteur a été verrouillé, débrancher immédiatement l’alimentation. Si le moteur reste verrouillé pendant un certain temps, le moteur ou la batterie seront brûlés. Repère Sélecteur de débrayage Triangle Fort Faible Repère Fig. 18 PRECAUTION
Il n’est pas possible de régler le sélecteur de débrayage entre les nombres “1, 4, 7 ... 22” ou le point.
Ne pas utiliser avec le sélecteur de débrayage sur le nombre “22” et le trait au milieu du repère de perçage. Cela pourrait provoquer des dommages. (Voir Fig. 19) Filet Repère Triangle Repère Fig. 19
8. Commutation rotation sur percussion (DV18DBL2)
Les fonctions “Rotation (Rotation seulement)” et “Percussion (Percussion + rotation)” se commutent en amenant le repère de perçage “ ” ou le repère de percussion “ ” sur le repère triangulaire du boîtier externe.
Pour percer des orifi ces dans du métal, du bois ou du plastique, commuter sur “Rotation (Rotation seulement)”.
Pour percer des orifi ces dans de la brique ou des blocs de béton, commuter sur “Percussion (Percussion + rotation)”.
Français 000BookDS18DBL2.indb42000BookDS18DBL2.indb42 2016/02/0110:38:532016/02/0110:38:53● Une percussion trop prolongée peut casser la vis par suite d’un serrage excessif.
12. Sélection de la couple de serrage et de la fréquence
Les exemples choisis et montrés au Tableau 9, seront pris en tant qu’exemples standard étant donné que diff érentes vis de serrages et diff érents matériels devant être serrés seront utilisés réellement, et pour lesquels un réglage approprié sera évidemment requis.
Lors de l’utilisation de la perceuse-visseuse/ perceuse à percussion à HIGH (Grande vitesse) avec une vis à métaux, une vis peut être endommagée ou une mèche peut devenir lâche étant donné le couple de serrage trop élevé. Utiliser la perceuse-visseuse/perceuse à percussion à LOW (Petite vitesse) avec une vis à métaux. REMARQUE L’utilisation de la batterie dans un environnement froid (en-dessous de 0 degré centi-grade) peut parfois entraîner un aff aiblissement du couple de serrage et une réduction du volume de travail. Il s’agit d’un phénomène purement temporaire, et la batterie recommencera à fonctionner normalement lorsqu’elle se sera réchauff ée. Tableau 9 Utiisation Position du capuchon Sélection de vitesse de rotation (Positiondu bouton de changement) LOW (Petite vitesse) HIGH (Grande vitesse) Vissage Vis méchanique 1 – 22 Pour vis de 1/4 po. (6 mm) ou moins diamètre Pour vis de 1/4 po. (6 mm) ou moins diamètre Vis de bois 1 – Pour vis de 13/32 po. (10 mm) ou moins, diamètre nominal Pour vis de 1/4 po. (6 mm) ou moins diamètre nominal Perçage Brique (DV18DBL2) Pour diamètre de 5/8 po. (16 mm) ou moins Pour diamètre de 1/2 po. (13 mm) ou moins Bois Pour diamètre de 2 – 63/64 po. (76 mm) ou moins Pour diamètre de 1 – 9/32 po. (32 mm) ou moins Métal
Pour forage avec perceuse à travailler le fer.
13. A propos de l’indicateur de puissance résiduelle de la
batterie Vous pouvez vérifi er la charge restante de la batterie en tirant sur le commutateur pour allumer le témoin de l’indicateur de charge restante de la batterie. (Fig. 20) Le témoin lumineux s’éteint 10 secondes après avoir relâché le commutateur. Le tableau 10 présente les conditions d’illumination du témoin et l’état de puissance de la batterie. Tableau 10 Etat de la lampe Puissance résiduelle de la batterie La puissance résiduelle de la batterie est suffi sante. La puissance résiduelle de la batterie est à la moitié. La puissance résiduelle de la batterie est presque nulle. Rechargez la batterie le plus vite possible. Le témoin lumineux de puissance batterie résiduelle peut s’allumer diff éremment selon la température ambiante et les caractéristiques de la batterie. Utilisez donc ce tableau comme référence.
Français 000BookDS18DBL2.indb43000BookDS18DBL2.indb43 2016/02/0110:38:532016/02/0110:38:53● Essuyer toute poussière ou saleté située sur la lentille du témoin DEL avec un chiff on doux, en faisant attention de ne pas rayer la lentille. Des rayures sur la lentille du témoin DEL peuvent entraîner une baisse de la luminosité.
15. Utilisation du crochet
Le crochet sert à suspendre l’outil électrique à votre ceinture pendant le travail. PRECAUTION
Lorsque vous employez le crochet, accrochez fermement l’outil pour en éviter toute chute accidentelle. En cas de chute de l’outil électrique, un accident pourrait survenir.
Lorsque vous choisissez de porter l'outil accroché à votre ceinture, assurez-vous de détacher la mèche et la poignée latérale. Le non-respect de cette consigne peut entraîner des blessures inattendues.
Installez fermement le crochet. Une mauvaise installation pourrait provoquer des blessures pendant l’utilisation. (1) Dépose du crochet. Enlevez les vis qui maintiennent le crochet, à l’aide d’un tournevis Philips. (Fig. 22) Vis Crochet Groge Fig. 22 (2) Remplacer le crochet et serrer les vis. Installez le crochet à fond dans la gorge de l’outil électrique et serrez les vis pour le maintenir fermement. (Fig. 23) Témoin lumineux de puissance batterie résiduelle Déclencheur Panneau d’affi chage Fig. 20 REMARQUE Ne pas faire subir de choc violent au panneau d’affi chage ou l’endommager. Cela peut provoquer des défaillances.
14. Comment utiliser la DEL d’éclairage
Lorsque le commutateur est activé, la DEL illumine automatiquement la pointe de l’outil. (Fig. 21) La DEL lumineuse s’éteint automatiquement 10 secondes après avoir relâché le commutateur. La DEL lumineuse fonctionne également comme un signal d’avertissement qui s’allume pendant l’utilisation. Pour plus d’informations, reportez-vous à la section “17. Messages d'alerte par témoin DEL”. Déclencheur Fig. 21 PRECAUTION
N’exposez pas vos yeux directement à la lampe en la regardant. Une exposition continue de vos yeux à la lampe pourrait les blesser.
16. Commande de force réactive
Cet appareil possède une commande de force réactive (CFR) afi n de réduire le risque de torsion des bras de l'opérateur lorsque l'outil bouge brusquement pendant le fonctionnement. Lorsque la mèche est brusquement en surcharge, l'outil lui-même peut réagir à la force du moteur et se tordre dans la direction opposée de celle de rotation du moteur, ce qui peut entraîner des blessures. (Fig. 24) Lorsque le contrôle intégré de l'outil détecte une force réactive, il arrête la sortie du moteur avant que l'ensemble de l'outil ne bouge d'un coup sec afi n de diminuer la torsion des bras de l'opérateur. L'activation de cette fonction est indiquée par un témoin DEL clignotant (clignotements de 0.1 seconde/ arrêt pendant 0.5 seconde) lorsque le commutateur est tiré. (Voir “17. Messages d'alerte par témoin DEL”) Cependant, étant donné que la fonction risque de ne pas se déclencher en fonction des situations ou des conditions de fonctionnement, il est nécessaire de faire attention d'éviter toute surcharge soudaine de la mèche lors du fonctionnement de l'outil.
Mèche pénétrant dans le matériau
Impact contre des clous, du métal ou d'autres objets durs
Tâches impliquant des tractions ou toute pression excessive, etc. Aussi, d'autres causes incluent n'importe quelle combinaison des éléments mentionnés ci-dessus.
Lorsque la commande de force réactive (CFR) est déclenchée Lorsque la CFR est déclenchée et que le moteur s'arrête, désactiver le commutateur de l'outil puis poursuivre l'opération après avoir éliminé ce qui cause la surcharge. Les bras sont tordus Fig. 24
17. Messages d’alerte par témoin DEL (Fig. 25)
Cet appareil dispose de fonctions qui sont conçues pour protéger l’outil lui-même, ainsi que la batterie. Lorsque le commutateur est tiré, si l'une des fonctions de protection s'active pendant le fonctionnement, le témoin DEL clignote comme décrit dans le Tableau 11. Lorsque l'une des fonctions de protection est enclenchée, enlever immédiatement votre doigt du commutateur et suivre les instructions décrites sous l'action corrective. Fig. 25
Français 000BookDS18DBL2.indb45000BookDS18DBL2.indb45 2016/02/0110:38:542016/02/0110:38:54Tableau 11 Fonction de protection Affi chage du témoin DEL Action corrective Protection surcharge Marche 0.1 seconde/Arrêt 0.5 seconde En cas de fonctionnement avec le sélecteur de vitesse paramétré sur HAUT, régler sur BAS et continuer l'opération. Éliminer la cause de la surcharge. Commande de force réactive Éliminer la cause de la surcharge. Lors de l'utilisation de l'outil, tenir fermement l'outil pour être sûr qu'il ne bougera pas brusquement. Protection contre une décharge excessive Marche 0.5 seconde/Arrêt 0.5 seconde Charger la batterie au plus vite. Protection température Marche 0.3 seconde/Arrêt 0.3 seconde Laisser l'outil et la batterie refroidir complètement.
PRECAUTIONS DE FONCTIONNEMENT
Repos de l’appareil après un travail continu (1) L’outil électrique est doté d’un circuit de protection thermique pour protéger le moteur. Un serrage de boulons continu peut entraîner l’augmentation de la température de l’outil, ce qui déclenche le circuit de protection thermique et interrompt automatiquement l’opération. Dans ce cas, laisser l’outil électrique refroidir avant de recommencer à l’utiliser. (2) Après un travail de serrage de vis à bois de façon continue, laisser l’outil reposer pendant environ 15 minutes lors du remplacement de la batterie. La température du moteur, de la gâchette, etc. augmentera si le travail est repris tout de suite après le remplacement de la batterie, ce qui risque de provoquer un grillage.
Français 000BookDS18DBL2.indb46000BookDS18DBL2.indb46 2016/02/0110:38:542016/02/0110:38:54ENTRETIEN ET INSPECTION PRECAUTION : Sortir la batterie avant toute opération d’inspection ou d’entretien.
1. Vérifi er l’état de la mèche.
Les mèches doivent être vérifi ées régulièrement. Si elles sont usées ou cassées, elles risquent de glisser ou de réduire le rendement du moteur et de le brûler. Remplacer les mèches usées par des neuves. PRECAUTION Si l’on utilise une mèche dont la pointe est usée ou cassée, elle sera dangereuse car elle risque de glisser. La remplacer par une neuve.
Des vis mal serrées sont dangereuses. Les inspecter régulièrement et vérifi er qu’elles sont serrées à fond. PRECAUTION Il serait extrêmement dangereux d’utiliser cet outil électrique avec des vis mal serrées.
3. Vérifi er s’il y a de la poussière.
Enlever la poussière avec un chiff on doux ou un chiff on humecté d’eau savonneuse. Ne pas utiliser de décolorant, chlorure, essence ou diluant, car ces produits pourraient endommager le plastique.
4. Mise au rebut d’une batterie usée
AVERTISSEMENT Ne pas jeter la batterie usée aux ordures ménagères. La batterie risque d’exploser si elle est incinérée. L’appareil que vous avez acheté renferme une batterie rechargeable. La batterie est recyclable. Lorsqu’elle a atteint sa limite de service, selon les lois des états et les lois locales, il peut être illégal de jeter cette batterie aux ordures ménagères. Vérifi er auprès de son service de ramassage d’ordures les options de recyclage et la procédure correcte de mise au rebut.
Ranger dans un lieu dont la température est inférieure à 104°F (40°C), et hors de portée des enfants. REMARQUE Stockage des batteries au lithium-ion Assurez-vous que les batteries au lithium-ion ont été entièrement chargées avant de les stocker. Le stockage prolongé (3 mois ou plus) de batteries faiblement chargées peut entraîner une détérioration des performances, réduisant considérablement la durée d’autonomie des batteries alors incapables de tenir une charge. Il est cependant possible de recouvrer la capacité d’autonomie d’une batterie considérablement endommagée en alternant deux à cinq fois charge et utilisation. Si la durée d’autonomie de la batterie reste extrêmement courte malgré les charges et utilisations consécutives, considérez la batterie en fi n de vie et procurez-vous en une neuve.
6. Entretien et réparation
Tous les outils motorisés de qualité auront éventuellement besoin d’une réparation ou du remplacement d’une pièce à cause de l’usure normale de l’outil. Pour assurer que seules des pièces de rechange autorisées seront utilisées, tous les entretiens et les réparations doivent être eff ectués uniquement par UN CENTRE DE SERVICE HITACHI AUTORISÉ.
7. Liste des pièces de rechange
PRECAUTION Les réparations, modifi cations et inspections des outils électriques Hitachi doivent être confi ées à un service après-vente Hitachi agréé. Il sera utile de présenter cette liste de pièces au service après-vente Hitachi agréé lorsqu’on apporte un outil nécessitant des réparations ou tout autre entretien. Lors de l’utilisation et de l’entretien d’un outil électrique, respecter les règlements et les normes de sécurité en vigueur dans le pays en question. MODIFICATIONS Les outils électriques Hitachi sont constamment améliorés et modifi és afi n d’incorporer les tous derniers progrès technologiques. En conséquence, il est possible que certaines pièces soient modifi ées sans avis préalable. Avis important sur les batteries pour outils électriques sans fi l Hitachi Toujours utiliser une de nos batteries originales spécifi ées. Nous ne saurions garantir la sécurité et la performance de notre outil électrique sans fi l s’il est utilisé avec une batterie autre que celle que nous avons spécifi é, ou encore si la batterie est démontée et modifi ée (par exemple, le démontage et remplacement des cellules ou autres composants internes).
Afi n d'éviter un démarrage intempestif, placer l'interrupteur à la position d'arrêt (OFF) et débrancher la fi che de la source d'alimentation avant d'eff ectuer un quelconque ajustement.
Toute réparation électrique ou mécanique doit être eff ectuée par un technicien qualifi é. Contacter un centre de service autorisé de Hitachi. Problème Origine possible Solution possible L'outil ne fonctionne pas Aucune énergie dans la batterie Charger la batterie. La batterie n'est pas fi xée de manière sécurisée. Appuyer sur la batterie jusqu’à ce qu’un déclic se fasse entendre. L'outil s'est arrêté soudainement L'outil était en surcharge Éliminer la cause de la surcharge. Voir “Commande de force réactive”. La commande de force réactive a été activée La batterie ou l'outil a trop chauff é Laisser l'outil et la batterie refroidir complètement. Mèches - ne peuvent pas être fi xées - tombent La forme de la partie de fi xation ne correspond pas Le diamètre de serrage du mandrin sans clé est de 1/16 po. (1,5 mm) à 1/2 po. (13 mm). Utilisez une mèche qui se situe dans la gamme indiquée. Le verrouillage du mandrin sans clé est usé Contacter un service après-vente Hitachi agréé et demander de remplacer l'ancien mandrin sans clé par un nouveau. Le commutateur ne peut pas être tiré Le bouton de sélection avant/arrière est positionné à mi-hauteur Appuyer sur le bouton fermement jusqu'à la position correspondant au sens de rotation souhaité. La tête de vis glisse ou se décroche. Le numéro de mèche ne correspond pas à la taille de la vis Installer une mèche adaptée. La mèche est usée La remplacer par une nouvelle. Les trous ne sont pas percés correctement. Le foret est usé Le remplacer par un nouveau. La vitesse de rotation n'est pas adaptée Régler la vitesse de rotation (HAUTE/ BASSE) pour qu'elle corresponde au matériel à percer. Le foret tourne en sens inverse Passer en rotation vers l'avant.
Français 000BookDS18DBL2.indb48000BookDS18DBL2.indb48 2016/02/0110:38:542016/02/0110:38:54Problème Origine possible Solution possible La batterie n’est pas chargée. La batterie n’est pas correctement installée dans le chargeur. Insérez la batterie dans le chargeur et attendez que le témoin de charge (UC18YFSL (rouge), UC18YSL3 (bleu)) s’allume. Le chargeur n’est pas branché. Branchez le chargeur sur une prise adaptée. La température de la batterie est trop chaude Ôtez la batterie du chargeur et laissez-la refroidir. Pour plus d’informations, veuillez vous reporter au ”Procédé de chargement”. La température de la batterie est trop froide Séparez la batterie du chargeur et placez ces deux objets dans une pièce dont la température est supérieure à 32°F (0°C) (UC18YFSL), 14°F (-10°C) (UC18YSL3). Pour plus d’informations, reportez-vous au ”Procédé de chargement”. ACCESSOIRES AVERTISSEMENT TOUJOURS utiliser UNIQUEMENT des pièces de rechange et des accessoires HITACHI. Ne jamais utiliser de pièce de rechange ou d’accessoires qui ne sont pas prévus pour être utilissl avec cet outil. En cas de doute, contacter HITACHI pour savoir si une pièce de rechange ou un accessoire particulier peuvent être utilisés en toute sécurité avec votre outil. L’utilisation de tout autre attachement ou accessoire peut être dangereux et peut causer des blessures ou des dommages mécaniques. REMARQUE Les accessoires sont sujets à changement sans obligation de la part de HITACHI. ACCESSOIRES STANDARD DV18DBL2 (2LJRK)
Couvercle de batterie (N° de code 329897) ......................................... 1
Couvercle de batterie (N° de code 329897) ......................................... 1
Poignée latérale (N° de code 339770) .................................................. 1 DS18DBL2 (NN) DV18DBL2 (NN)
Poignée latérale (N° de code 339770) .................................................. 1 ACCESSOIRES EN OPTION.....vendus séparément
Batterie (BSL1850 / BSL1860) REMARQUE Les spécifi cations sont sujettes à modifi cation sans aucune obligation de la part de HITACHI.
