| Caractéristique | Détails |
|---|---|
| Type de produit | Perceuse |
| Modèle | HITACHI DH 40MA |
| Puissance | 1050 W |
| Vitesse à vide | 0 - 900 tr/min |
| Fréquence de frappe | 0 - 4000 cps/min |
| Capacité de perçage dans le béton | 40 mm |
| Capacité de perçage dans l'acier | 13 mm |
| Capacité de perçage dans le bois | 50 mm |
| Poids | 4,5 kg |
| Système de fixation | Mandrin SDS Plus |
| Utilisation recommandée | Perçage dans le béton, l'acier et le bois |
| Maintenance | Vérifier régulièrement les balais de charbon et nettoyer les filtres |
| Sécurité | Utiliser des lunettes de protection et des gants lors de l'utilisation |
| Accessoires inclus | Mandrin, poignée auxiliaire, butée de profondeur |
| Garantie | 2 ans |
FOIRE AUX QUESTIONS - DH 40MA HITACHI
Téléchargez la notice de votre Perceuse au format PDF gratuitement ! Retrouvez votre notice DH 40MA - HITACHI et reprennez votre appareil électronique en main. Sur cette page sont publiés tous les documents nécessaires à l'utilisation de votre appareil DH 40MA de la marque HITACHI.
MODE D'EMPLOI DH 40MA HITACHI
DOUBLE INSULATION DOUBLE ISOLATION AISLAMIENTO DOBLE MODE D’EMPLOI ET INSTRUCTIONS DE SECURITE AVERTISSEMENT Une utilisation incorrecte et dangereuse de cet outil motorisé peut entraîner la mort ou de sérieuses blessures corporelles! Ce mode d’emploi contient d’importantes informations à propos de la sécurité de ce produit. Prière de lire et de comprendre ce mode d’emploi avant d’utiliser l’outil motorisé. Garder ce mode d’emploi à la disponibilité des autres utilisateurs avant qu’ils utilisent l’outil motorisé.
NOTE: Specifications are subject to change without any obligation on the part of the HITACHI. (1) Cold chisel Overall length Code No. 11" (280 mm) 313473 15-3/4" (400 mm) 313474 (1) Cutter Overall length Width Code No. 15-3/4" (400 mm) 1-31/32" (50 mm) 313473 (1) Scoop (1) Bushing Tool Code No. 313477 (2) Shank Overall length Code No. 8-21/32" (220 mm) 313479 (1) Rammer Code No. 313478 (2) Shank Overall length Code No. 8-21/32" (220 mm) 313479 Code No. 313476 Code No. 94457522 Français INFORMATIONS IMPORTANTES Lire et comprendre toutes les instructions de fonctionnement, les précautions de sécurité et les avertissements dans ce mode d’emploi avant d’utiliser ou d’entretenir cet outil motorisé. La plupart des accidents causés lors de l’utilisation ou de l’entretien de l’outil motorisé proviennent d’un non respect des règles ou précautions de base de sécurité. Un accident peut la plupart du temps être évité si l’on reconnaît une situation de danger potentiel avant qu’elle ne se produise, et en observant les procédures de sécurité appropriées. Les précautions de base de sécurité sont mises en évidence dans la section “SECURITE” de ce mode d’emploi et dans les sections qui contiennent les instructions de fonctionnement et d’entretien. Les dangers qui doivent être évités pour prévenir des blessures corporelles ou un endommagement de la machine sont identifiés par AVERTISSEMENTS sur l’outil motorisé et dans ce mode d’emploi. Ne jamais utiliser cet outil motorisé d’une manière qui n’est pas spécifiquement recommandée par HITACHI sans avoir d’abord vérifié que l’utilisation prévue est sans danger pour vous et les autres.
SIGNIFICATION DES MOTS D’AVERTISSEMENT
AVERTISSEMENT indique des situations potentiellement dangereuses qui, si elles sont ignorées, pourraient entraîner de sérieuses blessures personnelles. PRECAUTION indique des situations dangereuses qui, si elles sont ignorées, pourrait entraîner de légères blessures personnelles ou endommager la machine. REMARQUE met en relief des informations essentielles.23 Français SECURITE
REGLES GENERALE DE SECURITE
AVERTISSEMENT: Lire et coxmprendre toutes les instructions.
Un non respect de toutes les instructions ci-dessous peut entraîner une électrocution, un incendie et/ou de sérieuses blessures personnelles.
(1) Garder la zone de travail propre et bien éclairée. Les établis mal rangés et les zones sombres invitent aux accidents. (2) Ne pas utiliser les outils motorisés dans une atmosphère explosive, telle qu’en présence de liquides inflammables, de gaz ou de poussières. Les outils motorisés créent des étincelles qui risquent d’enflammer la poussière ou les vapeurs. (3) Tenir les spectateurs, les enfants et les visiteurs éloignés, lors de l’utilisation de l’outil motorisé. Une distraction peut faire perdre le contrôle de la machine.
2. Sécurité électrique
(1) Les outils à double isolation sont équipés d’une fiche polarisée (une lame est plus large que l’autre). Cette fiche ne pénétrera dans une prise secteur polarisée que dans un sens. Si la fiche ne rentre pas complètement dans la prise, la retourner. Si elle ne rentre toujours pas, contacter un électricien qualifié pour installer une prise polarisée. Ne pas modifier la fiche d’aucune façon. La double isolation élimine le besoin d’un cordon d’alimentation à trois fils et d’un système d’alimentation avec mises à la terre. (2) Eviter tout contact corporel avec les surfaces mises à la terre telles que les canalisations, les radiateurs, les réchauds et les réfrigérateurs. Il y a un risque accru d’électrocution si son corps est mis à la terre. (3) Ne pas exposer les outils motorisés à la pluie ou à l’humidité. De l’eau pénétrant à l’intérieur de l’outil motorisé augmente le risque d’électrocution. (4) Ne pas maltraiter le cordon d’alimentation. Ne jamais utiliser le cordon pour porter les outils ou tirer sur la fiche du réceptacle. Garder le cordon à l’écart de la chaleur, de l’huile, des arêtes coupantes ou des pièces en mouvement. Remplacer les cordons endommagés immédiatement. Des cordons endommagés augmentent le risque d’électrocution. (5) Lors de l’utilisation d’un outil motorisé, utiliser un cordon de rallonge extérieur marqué “W-A” ou “W”. Ces cordons sont prévus pour une utilisation extérieure et réduisent les risques d’électrocution.
3. Sécurité personnelle
(1) Rester sur ses gardes, regarder ce que l’on fait et utiliser son sens commun lors de l’utilisation d’un outil motorisé. Ne pas utiliser un outil en état de fatigue ou sous l’influence de drogues, d’alcool ou de médicaments. Un moment d’inattention lors de l’utilisation de l’outil motorisé peut entraîner de sérieuses blessures personnelles.24 Français (2) S’habiller correctement. Ne pas porter des vêtements larges ou des bijoux. Attacher les cheveux longs. Tenir ses cheveux, vêtements et ses gants éloignés des parties mobiles. Les vêtements larges, les bijoux et les cheveux longs peuvent se prendre dans les parties mobiles. (3) Eviter tout démarrage accidentel. S’assurer que le l’interrupteur d’alimentation est sur la position d’arrêt avant de brancher la machine. Transporter l’appareil avec les doigts sur l’interrupteur d’alimentation ou brancher un outil avec l’interrupteur sur la position marche invite aux accidents. (4) Retirer les clefs d’ajustement ou les commutateurs avant de mettre l’outil sous tension. Une clef qui est laissée attachée à une partie tournante de l’outil peut provoquer une blessure personnelle. (5) Ne pas trop présumer de ses forces. Garder en permanence une position et un équilibre correct. Une position et un équilibre correct permettent un meilleur contrôle de l’outil dans des situations inattendues. (6) Utiliser un équipement de sécurité. Toujours porter des lunettes de protection. Un masque à poussière, des chaussures de sécurité antidérapantes, un chapeau dur et des bouchons d’oreille doivent être utilisés dans les conditions appropriées.
4. Utilisation de l’outil et entretien
(1) Utiliser un étau ou toutes autres façons de fixer et maintenir la pièce à usiner sur une plate-forme stable. Tenir la pièce avec la main ou contre son corps est instable et peut conduire à une perte de contrôle de l’outil. (2) Ne pas forcer sur l’outil. Utiliser l’outil correct pour l’application souhaitée. L’outil correct réalisera un meilleur et plus sûr travail dans le domaine pour lequel il a été conçu. (3) Ne pas utiliser un outil s’il ne se met pas sous ou hors tension avec un interrupteur. Un outil qui ne peut pas être commandé avec un interrupteur est dangereux et doit être réparé. (4) Déconnecter la fiche de la source d’alimentation avant de réaliser tout ajustement, changement d’accessoires ou pour ranger l’outil. De telles mesures de sécurité réduisent le risque que l’outil ne démarre accidentellement. (5) Ranger les outils inutilisés hors de la portée des enfants et des autres personnes inexpérimentées. Les outils sont dangereux dans les mains de personnes inexpérimentées. (6) Conserver les outils avec soin. Garder les outils de coupe aiguisés et propres. Des outils bien entretenus, avec des lames coupantes aiguisées risquent moins de se gripper et sont plus faciles à contrôler. (7) Vérifier les défauts d’alignement ou grippage des parties mobiles, les ruptures des pièces et toutes les autres conditions qui peuvent affecter le fonctionnement des outils. En cas de dommage, faire réparer l’outil avant de l’utiliser. Beaucoup d’accidents sont causés par des outils mal entretenus. (8) Utiliser uniquement les accessoires recommandés par le fabricant pour le modèle utilisé. Des accessoires qui peuvent convenir à un outil, peuvent devenir dangereux lorsqu’ils sont utilisés avec un autre outil.25 Français
(1) La réparation de l’outil ne doit être réalisée uniquement par un réparateur qualifié. Une réparation ou un entretien réalisé par un personnel non qualifié peut entraîner des risques de blessures. (2) Lors de la réparation d’un outil, utiliser uniquement des pièces de rechange identiques. Suivre les instructions de la section d’entretien de ce mode d’emploi. L’utilisation de pièces non autorisées ou un non respect des instructions d’entretien peut créer un risque d’électrocution ou de blessures.
6. Ne jamais toucher les parties mobiles.
Ne jamais placer ses mains, ses doigts ou toute autre partie de son corps près des parties mobiles de l’outil.
7. Ne jamais utiliser l’outil sans que tous les dispositifs de sécurité ne soient en
place. Ne jamais faire fonctionner cet outil sans que tous les dispositifs et caractéristiques de sécurité ne soient en place et en état de fonctionnement. Si un entretien ou une réparation nécessite le retrait d’un dispositif ou d’une caractéristique de sécurité, s’assurer de bien remettre en place le dispositif ou la caractéristique de sécurité avant de recommencer à utiliser l’outil.
8. Utiliser l’outil correct
Ne pas forcer sur un petit outil ou accessoire pour faire le travail d’un outil de grande puissance. Ne pas utiliser un outil pour un usage pour lequel il n’a pas été prévu: par exemple, ne pas utiliser une scie circulaire pour couper des branches d’arbre ou des bûches.
9. Ne jamais utiliser un outil motorisé pour des applications autres que celles
spécifiées. Ne jamais utiliser un outil motorisé pour des applications autres que celles spécifiées dans le mode d’emploi. 10.Manipuler l’outil correctement Utiliser l’outil de la façon indiquée dans ce mode d’emploi. Ne pas laisser tomber ou lancer l’outil. Ne jamais permettre que l’outil soit utilisé par des enfants, des personnes non familiarisées avec son fonctionnement ou un personnel non autorisé. 11.Maintenir toutes les vis, tous les boulons et les couvercles fermement en place. Maintenir toutes les vis, tous les boulons et les couvercles fermement montés. Vérifier leurs conditions périodiquement. 12.Ne pas utiliser les outils motorisés si le revêtement de plastique ou la poignée est fendu. Des fentes dans le revêtement ou la poignée peuvent entraîner une électrocution. De tels outils ne doivent pas être utilisés avant d’être réparé. 13.Les lames et les accessoires doivent être fermement montés sur l’outil. Eviter les blessures potentielles personnelles et aux autres. Les lames, les instruments de coupe et les accessoires qui ont été montés sur l’outil doivent être fixés et serrés fermement. 14.Garder propres les évents d’air du moteur Les évents d’air du moteur doivent être maintenus propres de façon que l’air puisse circuler librement tout le temps. Vérifier les accumulations de poussière fréquemment.26 Français
15. Utiliser l’outil motorisé à la tension nominale.
Utiliser l’outil motorisé à la tension spécifiée sur sa plaque signalétique. Si l’on utilise l’outil motorisé avec une tension supérieure à la tension nominale, il en résultera une rotation anormalement trop rapide du moteur et cela risque d’endommager l’outil et le moteur risque de griller.
16. Ne jamais utiliser un outil défectueux ou qui fonctionne anormalement.
Si l’outil n’a pas l’air de fonctionner normalement, fait des bruits étranges ou sans cela paraît défectueux, arrêter de l’utiliser immédiatement et le faire réparer par un centre de service Hitachi autorisé.
17. Ne jamais laisser fonctionner l’outil sans surveillance. Le mettre hors tension.
Ne pas abandonner l’outil avant qu’il ne soit complètement arrêté.
18. Manipuler l’outil motorisé avec précaution.
Si un outil motorisé tombe ou frappe un matériau dur accidentellement, il risque d’être déformé, fendu ou endommagé.
19. Ne pas essuyer les parties en plastique avec du solvant.
Les solvants comme l’essence, les diluants, la benzine, le tétrachlorure de carbone et l’alcool peuvent endommager et fissurer les parties en plastique. Ne pas les essuyer avec de tels solvants. Essuyer les parties en plastique avec un chiffon doux légèrement imbibé d’une solution d’eau savonneuse et sécher minutieusement.
REGLES DE SECURITE SPECIFIQUES ET SYMBOLES
1. Tenir les outils par les surfaces de grippage lors de la réalisation d’opération où
l’outil de coupe risque d’entrer en contact avec des câbles cachés ou son propre cordon. Un contact avec un fil “sous tension” mettra les parties métalliques de l’outil “sous tension” et électrocutera l’utilisateur.
2. Porter des bouchons d’oreille lors de l’utilisation de l’outil pendant de longues
périodes. Une exposition prolongée à un son de forte intensité peut endommager l’ouïe de l’utilisateur.
3. NE JAMAIS toucher la mèche avec des mains nues tout de suite après l’utilisation.
4. NE JAMAIS porter de gants faits de matériaux susceptibles de s’effilocher, comme
du coton, de la laine, de la toile ou de la ficelle, etc.
5. TOUJOURS fixer la poignée latérale et tenir fermement le marteau rotatif.
6. TOUJOURS faire attention aux objets dissimulés, par exemple des fils électriques.
Le fait de toucher un câblage ou un fil électrique avec l’outil risque de provoquer un choc électrique. Vérifier qu’il n’y a pas d’objets, par exemple des fils électriques, dissimulés dans le mur, le plancher ou le plafond sur lesquels on doit travailler.
7. Définitions pour les symboles utilisés sur cet outil
V .............volts Hz ........... hertz A ............. ampères no .......... vitesse sans charge ............ Construction de classe II ---/min .... tours par minute27 Français DOUBLE ISOLATION POUR UN FONCTIONNEMENT PLUS SUR Pour assurer un fonctionnement plus sûr de cet outil motorisé, HITACHI a adopté une conception à double insolation. “Double isolation” signifie que deux systèmes d’isolation physiquement séparés ont été utilisés pour isoler les matériaux conducteurs d’électricité connectés à l’outil motorisé à partir du cadre extérieur manipulé par l’utilisateur. C’est pourquoi, le symbole “ ” ou les mots “Double insulation” (double isolation) apparaissent sur l’outil motorisé ou sur la plaque signalétique. Bien que ce système n’ait pas de mise à terre extérieure, il est quand même nécessaire de suivre les précautions de sécurité électrique données dans ce mode d’emploi, y-compris de ne pas utiliser l’outil motorisé dans un environnement humide. Pour garder le système de double isolation effectif, suivre ces précautions: 䡬 Seuls les CENTRES DE SERVICE AUTORISES HITACHI peuvent démonter et remonter cet outil motorisé et uniquement des pièces de rechange HITACHI garanties d’origine doivent être utilisées. 䡬 Nettoyer l’extérieur de l’outil motorisé uniquement avec un chiffon doux légèrement imbibé d’une solution savonneuse et essuyer minutieusement. Ne jamais utiliser des solvants, de l’essence ou des diluants sur les parties en plastique; sinon le plastique risquerait de se dissoudre.

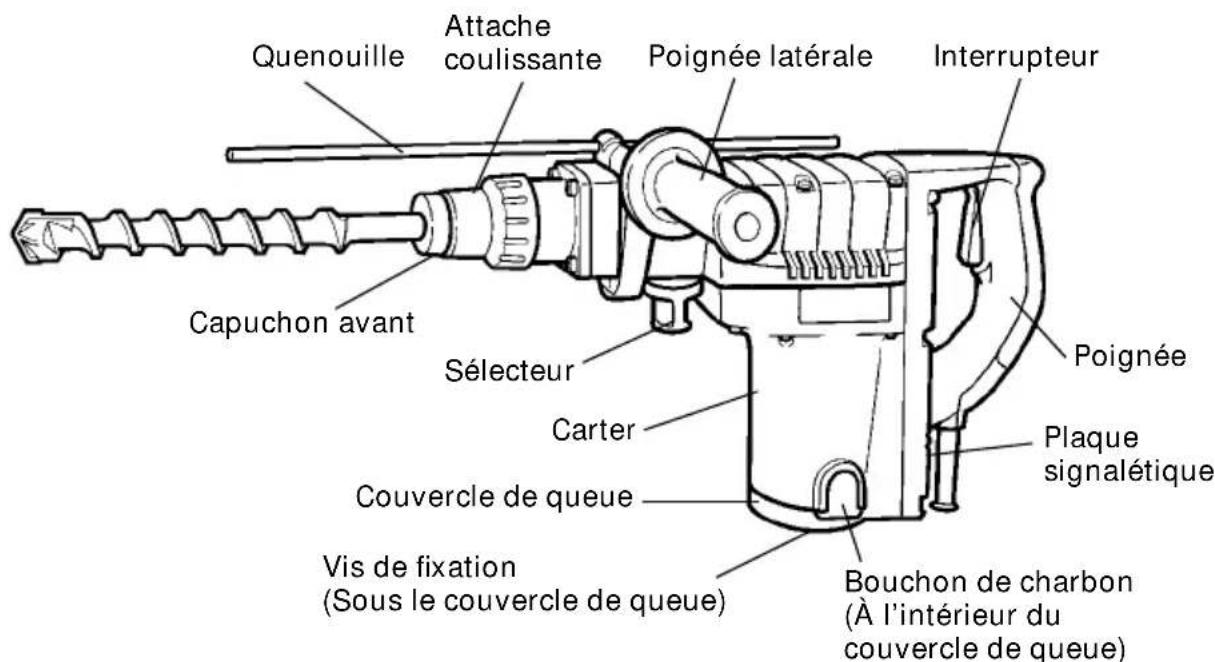

Français Fig. 1 DESCRIPTION FONCTIONNELLE REMARQUE: Les informations contenues dans ce mode d’emploi sont conçues pour assister l’utilisateur dans une utilisation sans danger et un entretien de l’outil motorisé. Certaines illustrations dans ce mode d’emploi peuvent montrer des détails ou des accessoires différents de ceux de l’outil motorisé utilisé.
Capuchon avant Carter Quenouille Attache coulissante Interrupteur Poignée latérale Poignée Plaque signalétique Couvercle de queue Vis de fixation (Sous le couvercle de queue) Sélecteur Bouchon de charbon (À l’intérieur du couvercle de queue) SPECIFICATIONS Moteur Moteur série monophasé à collecteur Source d’alimentation Secteur, 115 V 60 Hz, monophasé Courant 8,7 A Capacité Mèche: 1-9/16" (40 mm) Couronne: 4-1/8" (105 mm) Vitesse sans charge 400/min. Vitesse de percussion à pleine charge 2800 bpm Poids 14,3 lbs (6,5 kg)29 Français
ASSEMBLAGE ET FONCTIONNEMENT
APPLICATIONS Fonction de rotation et de percussion 䡬 Perçage de trous d’ancrage 䡬 Perçage de trous dans béton Fonction de percussion uniquement 䡬 Broyage du béton, burinage, creusage et équarrissage (par application des accessoires optionnels)
S’assurer que la source d’alimentation qui doit être utilisée est conforme à la source d’alimentation requise spécifiée sur la plaque signalétique du produit.
2. Interrupteur d’alimentation
S’assurer que l’interrupteur est sur la position OFF (arrêt). Si la fiche est connectée sur une prise alors que l’interrupteur est sur la position ON (marche), l’outil motorisé démarrera immédiatement risquant de causer de sérieuses blessures.
3. Cordon prolongateur
Quand la zone de travail est éloignée de la source d’alimentation, utiliser un cordon prolongateur d’épaisseur et de capacité nominale suffisante. Le cordon prolongateur doit être aussi court que possible.
AVERTISSEMENT: Tout cordon endommagé devra être remplacé ou réparé.
4. Vérifier la prise
Si la prise reçoit la fiche avec beaucoup de jeu, elle doit être réparée. Contacter un électricien licencié pour réaliser les réparations nécessaires. Si une telle prise défectueuse est utilisée, elle peut causer une surchauffe entraînant des dangers sérieux.
5. Vérification des conditions d’environnement
Vérifier que l’état de l’aire de travail est conforme aux précautions.

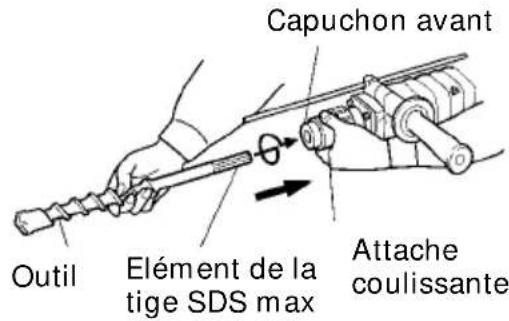

6. Comment installer l’outil
PRECAUTION: Pour les outils tels que foret et pointe de broyage n’utiliser que les pièces HITACHI authentiques. (1) Nettoyer, puis graisser la queue de l’outil avec la graisse fournie à cet effet en tube vert.30 Français (2) Pour fixer l’outil (tige SDS max), l’insérer dans l’orifice jusqu’à ce qu’il touche l’extrémité intérieure de l’orifice comme indiqué sur la Fig. 2. Si l’on continue à tourner l’outil en exerçant une légère pression, l’on sentira un endroit où il y a un obstacle. A cet endroit, tirer l’attache coulissante dans le sens de la flèche et insérer l’outil à fond jusqu’à ce qu’il touche l’extrémité intérieure. Le fait de relâcher l’attache coulissante l’inverse et fixe l’outil en place. (3) Pour retirer l’outil, tirer complètement l’attache coulissante dans le sens de la flèche et sortir l’outil. PRECAUTION: Ne pas régler la bague pendant le fonctionnement. Cela pourrait provoquer des blessures du fait que la perceuse n’est plus tenue que d’une seule main, ce qui empêche un contrôle solide de la perceuse. UTILISATION

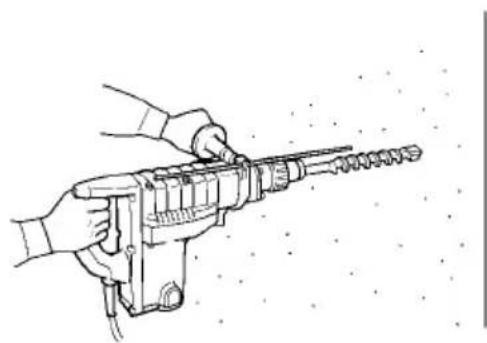

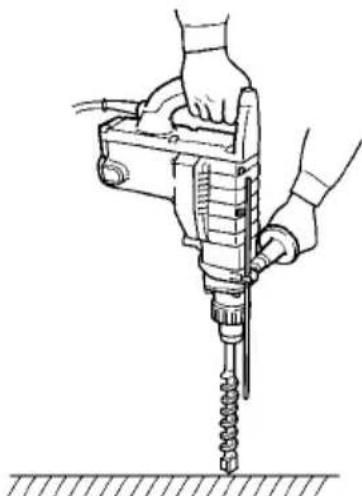

1. Comment percer des trous (Fig. 3)
(1) Tirer l’interrupteur après avoir appliqué la pointe de la mèche à la position de forage. (2) Il n’est pas nécessaire d’appuyer de force sur le corps du marteau rotatif. Il sera suffisant d’appuyer légèrement sur le marteau rotatif jusqu’à ce que les éclats soient déchargés librement. PRECAUTION: Bien que cette machine soit équipée d’un cran de sécurité, si la mèche est prise dans le béton ou autre matériel l’arrêt de son fonctionnement pourrait faire tourner le corps de la machine. Tenir fermement la poignée principale et la poignée latérale pendant le fonctionnement.

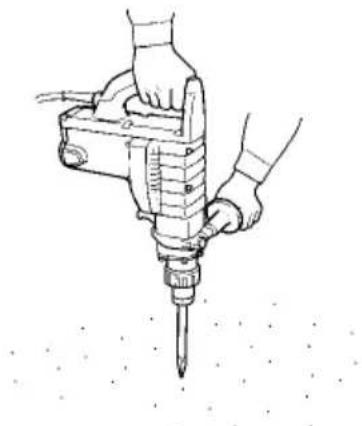

2. Comment buriner ou broyer (Fig. 4)
En appliquant l'outil sur la position de burinage ou de broyage, faire fonctionner le marteau rotatif en utilisant son propre poids. Il n’est pas nécessaire d’appuyer ou de pousser de force. Capuchon avant Outil Fig. 2 Elément de la tige SDS max Attache coulissante Fig. 3 Fig. 431 Français
3. Perçage en “rotation + percussion”:
PRECAUTION: Si l’on règle le sélecteur pendant la rotation du moteur, l’outil risque de se mettre brusquement en marche et de provoquer des blessures inattendues. Bien régler le sélecteur lorsque le moteur est à l’arrêt complet. (1) Commutation sur “rotation + percussion” (a) Tirer sur le sélecteur, libérer le verrouillage et le tourner dans le sens des aiguilles d’une montre. (b) Aligner ▲ du sélecteur sur ▲ sur le côté du dessous, comme indiqué à la Fig. 5. (c) Appuyer sur le sélecteur pour le verrouiller. REMARQUE: Le tourner (ne pas tirer dessus) pour voir s’il est bien verrouillé à fond et vérifier qu’il ne tourne pas.
4. Burinage et découpures en “percussion” :
PRECAUTION: 䡬 Si l’on règle le sélecteur pendant la rotation du moteur, l’outil risque de se mettre brusquement en marche et de provoquer des blessures inattendues. Bien régler le sélecteur lorsque le moteur est à l’arrêt complet. 䡬 Si l’on utilise une pointe à béton ou un ciseau à froid sur la position “rotation + percussion”, l’outil risque de se mettre brusquement en marche et de provoquer des blessures inattendues. Bien veiller à les utiliser sur la position “percussion”. (1) Commutation sur “percussion” (a) Tirer sur le sélecteur, libérer le verrouillage et le tourner dans le sens inverse des aiguilles d’une montre. (b) Aligner ▲ du sélecteur sur ▲ sur le côté du dessous, comme indiqué à la Fig. 6. (c) Appuyer sur le sélecteur pour le verrouiller. REMARQUE: Le tourner (ne pas tirer dessus) pour voir s’il est bien verrouillé à fond et vérifier qu’il ne tourne pas. Fig. 5 Sélecteur Cache inférieur

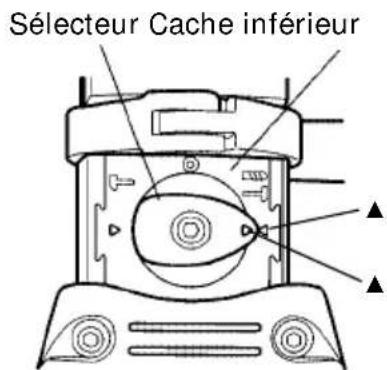

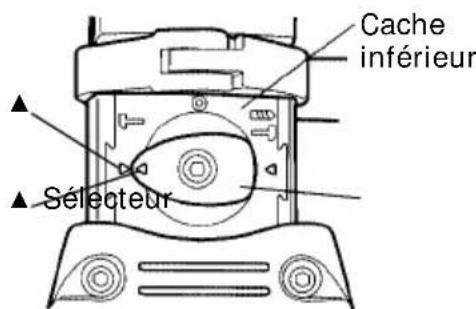

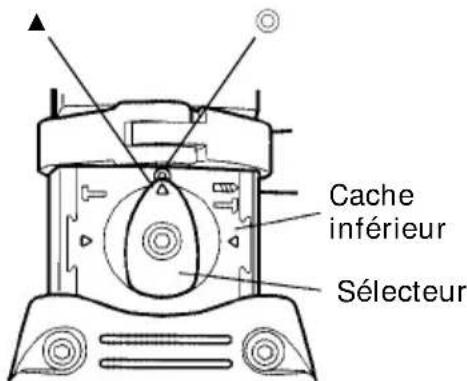

Fig. 6 Cache inférieur

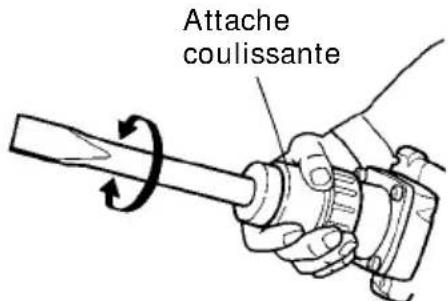

▲ Sélecteur32 Français (2) Pour fixer la position de travail d’outils tels que ciseau à froid, etc. (a) Tirer sur le sélecteur, libérer le verrouillage et le tourner. Aligner ▲ du sélecteur sur sur le dessous, comme indiqué à la Fig. 7. (b) Appuyer sur le sélecteur pour le verrouiller. (c) Tourner l’attache coulissante comme indiqué à la Fig. 8 et fixer dans le sens de travail voulu. (d) Commuter le sélecteur sur “frappe” en procédant comme indiqué au point (1) ci-dessus et fixer la position de l’outil.

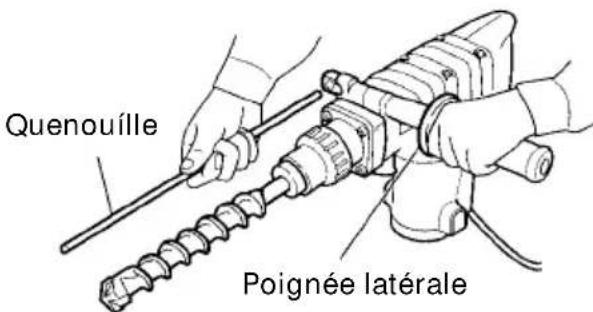

5. Installer la quenouille (Fig. 9)
(1) Desserrer la poignée latérale et insérer la partie droite de la quenouille dans le trou du boulon de la poignée. (2) Déplacer la quenouille à la position spécifiée et faire tourner l’attache coulissante de la poignée latérale dans le sens des aiguilles d’une montre pour fixer la quenouille.
6. Préchauffage (Fig. 10)
Le système de graissage de l’outil risque de devoir être préchauffé dans les régions froides. Placer l’extrémité de la mèche de façon qu’elle entre en contact avec le béton, enclencher l’interrupteur et effectuer une opération de préchauffage. Bien s’assurer que l’outil fait entendre un bruit de heurt, puis utiliser l’outil. PRECAUTIÓN: Pendant l’opération de préchauffage, tenir fermement la poignée latérale et le corps de l’outil des deux mains de façon à garder une bonne prise de l’outil et faire attention que le corps de l’opérateur ne pivote pas sons l’effet d’une mèche coincée. Fig. 7
Sélecteur Cache inférieur Attache coulissante Fig. 8 Quenouílle Poignée latérale Fig. 9 Fig. 1033 Français

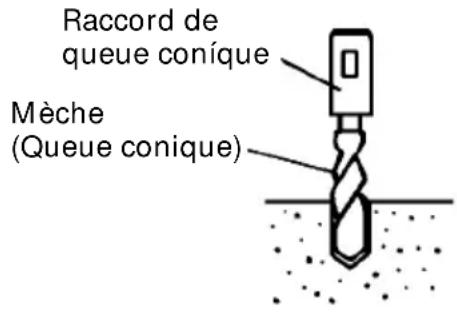

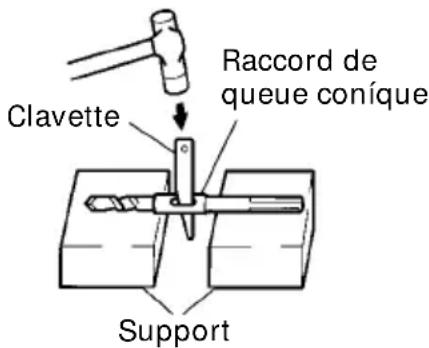

7. Comment utiliser la mèche (queue
conique) et le raccord de queue conique. (1) Installer la mèche à queue conique dans le raccord de queue conique. (2) Mettre l’appareil sous tension et percer un trou de base. (3) Après avoir retirer la poussière avec une seringue, fixer le mandrin à la pointe du sabot et l’enfoncer dans le sabot avec un marteau. (4) Pour retirer la mèche à queue conique, insérer une clavette dans la fente du raccord de queue conique et frapper sur la clavette avec un marteau. (Fig. 12) UTILISATION DU MANDRIN PORTE-FORET ET DU RACCORD DE MANDRIN Noter que l’appareil peut fonctionner en “rotation seulement” si l’on y monte des pièces vendues séparément, par exemple mandrin porte-foret et raccord de mandrin. L’utiliser avec le levier sur la position “rotation + percussion”.
Pendant le fonctionnement, bien tenir la poignée et la poignée latérale pour éviter que le corps de l’opérateur n’oscille. (1) Commutation sur “rotation + percussion” Pour commuter sur “rotation + percussion”, procéder comme indiqué au point [3. Perçage en “rotation + percussion”]. (2) Fixation du raccord de mandrin sur le mandrin porte-foret (Fig. 13) (a) Fixer le raccord de mandrin sur le mandrin porte-foret. (b) La tige SDS max du raccord de mandrin est l’équivalent du foret de perçage. En conséquence, pour la fixation et le retrait, procéder comme indiqué au point [Fixation des outils]. Raccord de queue coníque Fig. 11 Raccord de queue coníque Clavette Support Fig. 12 Mèche (Queue conique) Mandrin porte- foret Attache coulissante Fig. 13 Tige SDS max Raccord de mandrin34 Français (3) Perçage (a) Le perçage ne s’effectuera pas plus rapidement si l’on exerce une pression plus forte que nécessaire sur le corps de l’outil. Au contraire, le fait d’appuyer plus fort ou d’exercer une plus forte pression sur le corps de l’outil ne peut qu’endommager le foret de perçage, réduisant le rendement et la durée de service de l’outil. (b) Il peut arriver que le foret se rompe lorsque le perçage est presque terminé. Il est important de relâcher la pression de la poussée lorsqu’on arrive vers la fin du perçage.

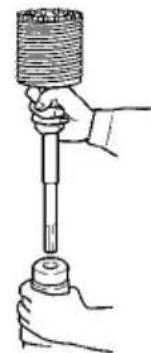

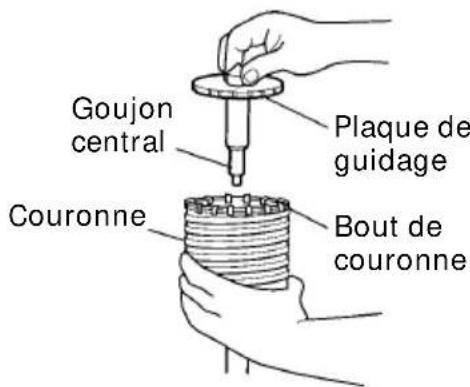

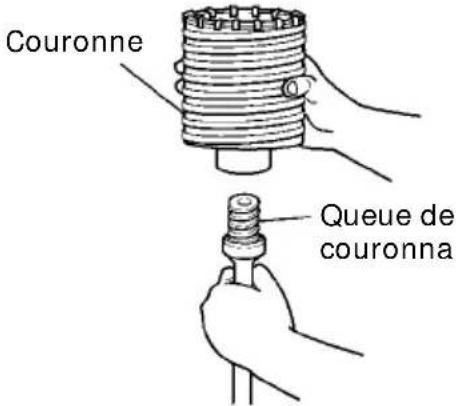

COMMENT UTILISER LA COURONNE
Utiliser la couronne pour percer de grands trous. L’utiliser avec le goujon central et la queue de couronne fournis en tant qu’accessoires en option.
PRECAUTION: S’assurer que l’interrupteur est sur la position d’arrêt (OFF) et débrancher l’outil. (1) Monter la couronne sur la queue de couronne. (Fig. 14) Graisser le filetage da la queue de couronne afin de faciliter le démontage. (2) Monter la queue de couronne sur le marteau rotatif à percussion. (Fig. 15) (3) Introduire la guijon central dans la plaque de guidage jusqu’à ce qu’il arrête. (4) Engager la plaque de guidage dans la couronne et tourner la plaque de guidage à gauche ou à droite de manière à ce qu’elle à ce qu’elle ne puisse pas tomber, même si elle orientée vers le bas. (Fig. 16)
2. Perçage (Fig. 17)
(1) Brancher la perceuse. (2) Un ressort est placé dans le goujon central. Appuyer légèrement l’outil contre le mur ou le plancher tout droit. Toute la surface de la couronne doit être en contact avec le mur ou le plancher. Mettre en marche. Fig. 14 Couronne Queue de couronna Fig. 15 Fig. 16 Goujon central Couronne Bout de couronne Plaque de guidage35 Français (3) Quand on a percé sur une profondeur d’environ 3/16" (5 mm), la position du trou est déterminée. Continuer à percer après avoir retiré le goujon central et la plaque de guidage de la couronne. (4) Si l’on applique une force excessive, cela donnera un travail bâclé et abîmera la pointe du foret de perçage, réduisant ainsi la durée de service du marteau rotatif. PRECAUTION: Quand on retire le goujon central et la plaque de guidage, mettre l’interrupteur sur la position d’arrêt (OFF) et débrancher la perceuse.
3. Démontage (Fig. 18)
Une autre méthode consiste à retirer la queue de la couronne du marteau rotatif à frapper fortement la tête de la queue de la couronne deux ou trois fois avec un marteau, tout en maintenant la couronne. Cela aura pour effet de desserrer le filetage et on pourra retirer la couronne. Fig. 17 Queue de couronne Fig. 1836 Français
ENTRETIEN ET INSPECTION
AVERTISSEMENT: S’assurer de mettre l’interrupteur d’alimentation sur la
position OFF et de déconnecter la fiche de la prise secteur avant l’entretien et l’inspectio.
1. Contrôle du foret de perçage
Etant donné que l’utilisation d’une mèche usée entraînera un mauvais fonctionnement du moteur et une diminution de l’efficacité, remplacez la mèche usée par une neuve ou aiguisez-la immédiatement et dès que vous notez une certaine usure.
2. Inspection des vis de montage
Inspecter régulièrement toutes les vis de montage et s’assurer qu’elles sont correctement serrées. Si l’une des vis était desserrée, la resserrer immédiatement.
AVERTISSEMENT: Utiliser la marteau rotatif avec des vis desserrées est
extrêmement dangereux.
3. Entretien du moteur:
Le bobinage de l’ensemble moteur est le “coeur” même de l’outil électro-portatif. Veiller soigneusement à ce que ce bobinage ne soit pas endommagé et/ou mouillé par de l’huile ou de l’eau.

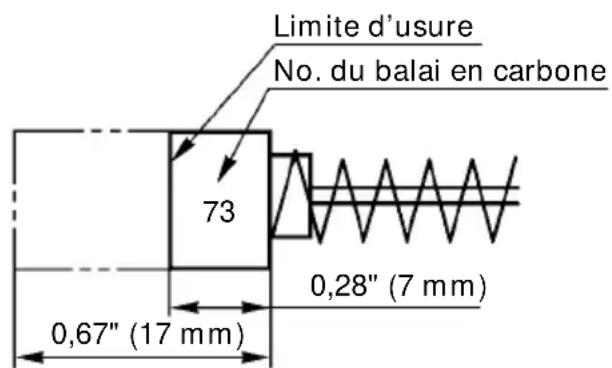

4. Contrôle des balais en carbone (Fig. 19)
Le moteur utilise des balais en carbone qui sont des pièces qui s’usent. Quand ils sont usés ou près de la “limite d’usure”, il pourra en résulter un mauvais fonctionnement du moteur. Quand le moteur est équipé d’un balai en carbone à arrêt automatique, il s’arrêtera automatiquement. Remplacez alor les balais en carbone par des nouveaux et ayant les mêmes numéros que ceux montré sur la figure. En outre, toujours tenir les balais propres et veiller à ce qu’ils coulissent librement dans les supports. PRECAUTION: Utiliser la polisseuse avec un balai en carbone qui est usé au- delà de la limite d’usure endommagera le moterur. REMARQUE: Utiliser le balai en carbone HITACHI No. 73 indiqué sur la Fig. 19. Limite d’usure No. du balai en carbone 0,28" (7 mm) 0,67" (17 mm)
Fig. 1937 Français 䡬 Remplacement du balais en carbone Desserrer la vis de fixation et enlever le couvercle de la queue. Enlever la chapeau de balai et la balai en carbone. Après avoir remplacé le balai en carbone, serrer fermement le chapeau du balai et installer le couvercle avec deux vis de fixation.

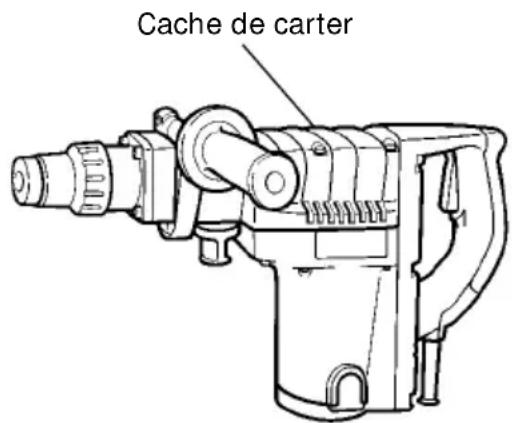

5. Comment remplacer la graisse
Cette machine est de contruction entièrement hermétique pour la protéger contre la poussière et pour éviter les fuites de lubrifiant. Elle peut donc être utilisée sans lubrification pendant longtemps. Remplacer la graisse comme indiqué ci- dessous. 䡬 Période de remplacement Remplacer la graisse après chaque période de 6 moins d’utilisation. Se procurer la graisse chez l’Agence de Service Autorisée HITACHI la plus proche. Procéder au remplacement. 䡬 Plein de graisse PRECAUTION: Avant de faire le plein de la graisse, fermer l’interrupteur et débrancher l’outil de la prise de courant. (1) Enlever le couvercle du carter et essuyer la graisse à l’intérieur. (2) Appliquer 0,7 oz (20 g) de graisse pour marteau électrique Hitachi A (en tube) au carter. Etant donné que le tube contient 1,0 oz (30 g) de graisse, appliquer 2/3 du contenu. (3) Après avoir fait le plein de graisse, installer fermement le couvercle du carter. REMARQUE: La graisse pour marteau électrique Hitachi A est du type à viscosité faible. Si nécessaire, se procurer la graisse chez un agent réparateur Hitachi agréé; adressez-vous à votre Agent de Service Autorisé Hitachi pour vous en procurer de nouveau.
6. Entretien et reparation
Tous les outils motorisés de qualité auront éventuellement besoin d’une réparation ou du remplacement d’une pièce à cause de l’usure normale de l’outil. Pour assurer que seules des pièces de rechange autorisées seront utilisées, tous les entretiens et les réparations doivent être effectués uniquement par UN CENTRE DE SERVICE HITACHI AUTORISE. Cache de carter Fig. 2038 Français (1) Mèche (Tige SDS max) ACCESSOIRES
AVERTISSEMENT: Les accessoires pour cet outil motorisé sont mentionnés
- dans ce mode d’emploi. L’utilisation de tout autre attachement ou accessoire peut être dangereux et peut causer des blessures ou des dommages mécaniques. REMARQUE: Les accessoires sont sujets à changement sans obligation de la part de HITACHI. ACCESSOIRES STANDARD (1) Valise (Plastique) (No. de code 313097) p. 1
- (2) Poignée latérale (No. de code 313078) p. 1
- (3) Quenouille (No. de code 971786) p. 1
- (4) Clé allen 4 mm (No. de code 944458) p. 1
- (5) Clé allen 5 mm (No. de code 944459) p. 1

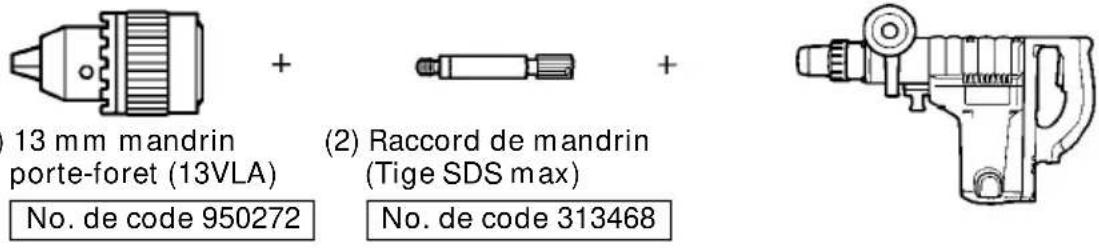

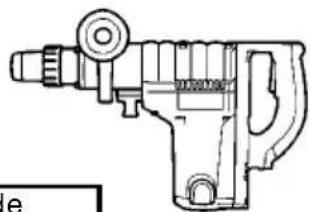

- (6) Graisse A pour marteau (No. de code 981840) ACCESSOIRES SUR OPTION vendus séparément Pour plus d’informations sur les accessoires, veuillez contacter HITACHI 1-800-59-TOOLS p. 1
1. Perçage de trous de passage (Rotation + Percussion)
2. Perçage de trous d’ancrage (Rotation + Percussion)

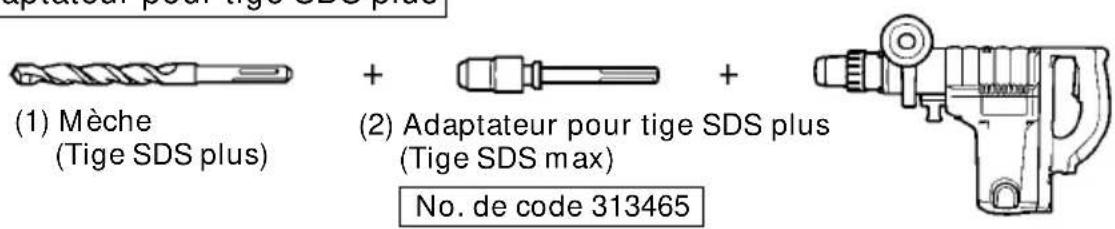

Adaptateur pour tige SDS plus

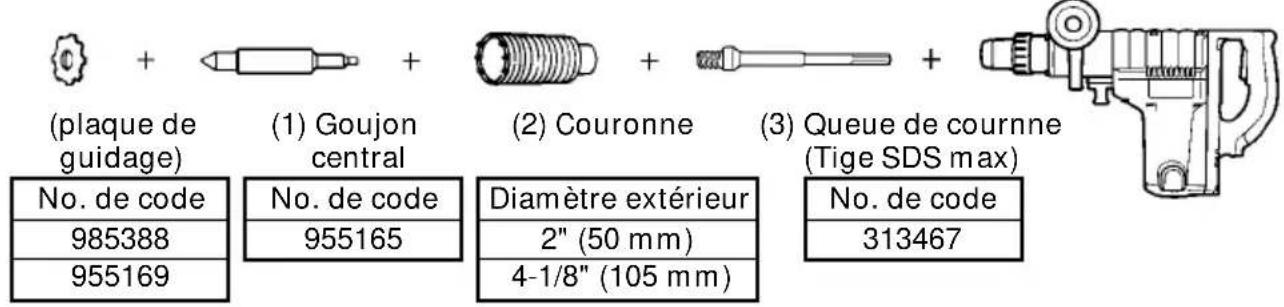

3. Perçage de trous à large diamètre (Rotation + Percussion)
(2) Couronne Diamètre extérieur 2" (50 mm) 4-1/8" (105 mm) No. de code

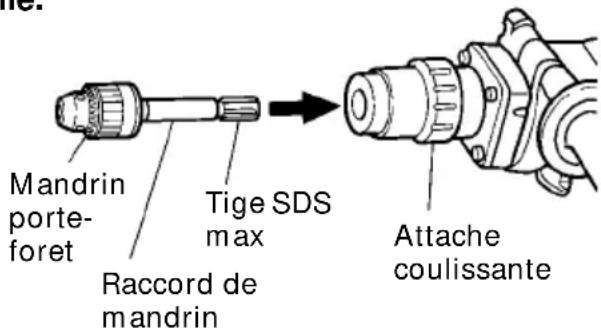

4. Perçage de trous.…Pour perçage des métaux et du bois

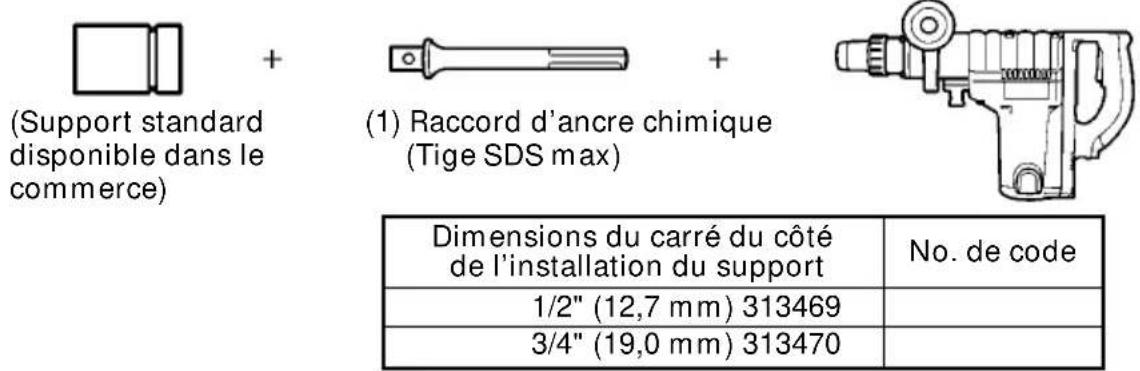

5. Mise en place du boulon pour d’ancre chimique (Rotation + Percussion)
Dimensions du carré du côté No. de code de l’installation du support 1/2" (12,7 mm) 313469 3/4" (19,0 mm) 313470
7. Creusage de rainures et cassure des angles (Percussion)
Longueur totale No. de code 11" (280 mm) 313473 15-3/4" (400 mm) 313474 (1) Ciseau à froid
10. Dégrossissage (Percussion)
12. Seringue (pour enlever déchets)
REMARQUE: Les spécifications sont sujettes à modification sans aucune obligation de la part de HITACHI.41 Español
