MODE D'EMPLOI DV1K4K TARGUS

410-3301-001A / DOCK130EUZ

Conguration de la station d'accueil Schéma de la station d'accueil Conguration Windows 1. Branchez tous les périphériques à la station d'accueil.2. Connectez la station d'accueil universelle Targus à votre périphérique hôte. Pour garantir les meilleures performances Windows, veillez à mettre à jour votre adaptateur d'achage PC et les pilotes USB 3.0. Ces mises à jour sont souvent disponibles auprès de votre département informatique ou du fabricant du PC si vous avez des droits d'administrateur vous permettant de télécharger et d'installer des pilotes pour votre PC.Bienvenue dans votre DisplayLink Manager de la station d'accueil universelle de Targus. Le logiciel DisplayLink Manager, s'il n'est pas déjà installé, peut être téléchargé à partir d'un serveur Windows Update ou de www.targus.com. Il est représenté par l'icône dans la barre des tâches de Windows et vous permet de connecter facilement des moniteurs supplémentaires à votre ordinateur portable ou de bureau via la station d'accueil Targus. Grâce à la fenêtre de résolution de l'écran du panneau de conguration de Windows, il est possible de congurer les moniteurs connectés de manière à dupliquer votre écran principal ou à étendre le bureau Windows an de visualiser davantage d'applications en même temps. Les dispositifs graphiques USB DisplayLink peuvent également être congurés pour servir d'achage principal.Le DisplayLink Manager permet une conguration complète de tous les achages USB supplémentaires, notamment :• Prise en charge d'achages USB supplémentaires dans Windows 7, 8, 8.1, 10 et versions ultérieures• Résolution jusqu'à 3840 x 2160 pour le port d'achage, 2048 x 1152 pour DVI-I, DVI-D (résolution supérieure à 2048 x 1152 uniquement disponible en mode de sortie vidéo unique)• Orientation d'achage et modication de l'emplacement• Agencement des achagesLe logiciel DisplayLink fournit également des pilotes pour Sound et Ethernet intégrés à la gamme DL-3000. Ces derniers peuvent également être sélectionnés dans le panneau de commande de Windows. Conguration de OS-X À l'installation du logiciel DisplayLink pour OS-X disponible sur www.targus.com, les utilisateurs de MacBook peuvent se servir des préférences du système pour les achages an d'ajuster les moniteurs externes. OS-X permet de congurer tous les achages USB supplémentaires, notamment :• Prise en charge d'achages USB supplémentaires dans OS-X 10.9 ou versions ultérieures• Résolution jusqu'à 3840 x 2160 pour le port d'achage, 2048 x 1152 pour DVI-I, DVI-D (résolution supérieure à 2048 x 1152 uniquement disponible en mode de sortie vidéo unique)

• Orientation d'achage et modication de l'emplacement

• Agencement des achages Le logiciel DisplayLink fournit également des pilotes pour Sound et Ethernet intégrés à la gamme DL-3000. Connecteurcasque audioPort USB 3.0Port USB 3.0Port USB 3.0(prend en charge la charge de l'appareil)DVI-I DP++ DVI-D Gigabit EthernetPort USB vers ordinateur portable Port USB 3.0 Port USB 3.0 Port USB 3.0 Entrée d'alimentationEncoche pour cadenas Les fonctionnalités et spécications peuvent être modiées sans préavis. Microsoft et Windows sont des marques déposées de Microsoft Corporation aux États-Unis et/ou dans d'autres pays. Toutes les marques commerciales et les marques déposées sont la propriété de leurs détenteurs respectifs. ©2015 Fabriqué ou importé par Targus Europe Ltd., Feltham, Middlesex TW14 8HA, R-U. Sommaire

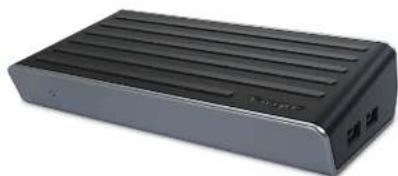

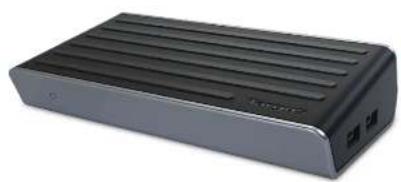

• Station d'accueil USB 3.0 DV1K-4K Universal USB de Targus• Câble USB 3.0• Adaptateur électrique CA Caractéristiques
• Port d'achage (DP++)• Port DVI-I• Port DVI-I (prend en charge le mode d'achage double ; sélectionnez deux ports de sortie vidéo sur trois)• Ports avals 6 x USB 3.0 (le port marqué de prend en charge BC 1.2 et la charge de l'appareil iOS à 2,4 A maxi.)• Gigabit Ethernet• Ports entrée/sortie audio (connecteur casque 3,5 mm)• Encoche pour verrou de sécurité• Câble USB 3.0• Adaptateur électrique CA 45 W Conguration requise Matériel• Port USB (USB 3.0 recommandé)Système d'exploitation (parmi les suivants)• Microsoft Windows® 7, Windows® 8, Windows® 8.1, ou Windows® 10 (32/64 bits)• Mac OS® X v10.8, v10.9, ou v10.10• Android 5.0, 5.1Consultez www.targus.com pour obtenir une liste des systèmes d'exploitation compatibles les plus récents Conguration d'Android Installez l'application DisplayLink Desktop pour Android 5.0 et versions ultérieures à partir de Google Play Store. Activez le mode hôte/débogage USB sur votre appareil Android. Deux ans Réglementation Déclaration du FCC (conformité testée) Targus garantit que ce produit sera exempt de tout défaut de matériau et de fabrication pendant deux ans. Si votre accessoire Targus s'avère être défectueux durant cette période, Targus s'engage à réparer ou remplacer rapidement votre accessoire. Cette garantie ne couvre pas les dommages accidentels, l'usure ou les dommages immatériels ou indirects. En aucun cas, Targus ne saurait être tenu pour responsable pour toute perte ou dommage des appareils ni en cas de perte, de dommages causés aux programmes, aux enregistrements ou aux données, ni en cas de dommages immatériels ou indirects même si Targus a été informé de leur éventualité. Cette garantie n'aecte en rien vos droits légaux.Cet appareil est conforme à la partie 15 du règlement du FCC. L'utilisation est soumise aux deux conditions suivantes: (1) Cet appareil ne doit pas causer d'interférences nuisibles, et (2) cet appareil doit accepter toute interférence reçue y compris une interférence pouvant entraîner un fonctionnement non désiré.Cet équipement a été testé et déclaré conforme aux limites d'un appareil numérique de classe B conformément à la partie 15 du règlement du FCC. Ces limites sont conçues pour fournir une protection raisonnable contre les interférences nuisibles dans un environnement domestique. Cet équipement génère, utilise et peut émettre de l'énergie radioélectrique et peut, en cas d'installation et d'utilisation non conformes aux instructions, causer des interférences nuisibles aux communications radio. Cependant, rien ne garantit l'absence d'interférences dans une installation particulière. Si cet équipement cause des interférences nuisibles à la réception des signaux de radio ou de télévision, ce qui peut être déterminé en mettant l'équipement hors tension puis sous tension, il est conseillé d'essayer de corriger l'interférence par l'une ou plusieurs des méthodes suivantes:• Réorienter ou déplacer l'antenne de réception • Augmenter la distance entre l'équipement et le récepteur• Brancher l'équipement sur un circuit diérent de celui sur lequel le récepteur est branché• Contacter le distributeur ou un technicien radio/TV expérimentéTout changement ou modication non autorisée par la partie responsable de la conformité peut entraîner la perte du droit d'utilisation de cet équipement. Assistance technique
• docksupportemea@targus.comPour les pilotes, consultez le lien ci-dessous et délez pour la prise en charge • http://cdn.targus.com/web/uk/downloads/dock130euz.pdf FRUNIVERZÁLNÍ USB 3.0 DOKOVACÍ STANICE DV1K4K
