ADI250 - Sonnette de portes ALECTO - Notice d'utilisation et mode d'emploi gratuit

Caractéristiques	Détails
Type de produit	Sonnette de porte sans fil
Portée	Jusqu'à 100 mètres en champ libre
Alimentation	Pile 23A 12V pour le bouton, alimentation secteur pour le récepteur
Nombre de mélodies	36 mélodies différentes
Volume réglable	Oui, avec plusieurs niveaux de volume
Installation	Installation facile, sans câblage nécessaire
Utilisation extérieure	Résistant aux intempéries (IP44)
Maintenance	Vérifier régulièrement l'état des piles et nettoyer le bouton
Sécurité	Fréquence radio sécurisée pour éviter les interférences
Dimensions du récepteur	Compact, design moderne
Garantie	2 ans

FOIRE AUX QUESTIONS - ADI250 ALECTO

Comment installer la sonnette ALECTO ADI250 ?

Pour installer la sonnette ALECTO ADI250, suivez les instructions fournies dans le manuel d'utilisation. Généralement, vous devez fixer le bouton de la sonnette à la porte et le récepteur à une prise électrique à l'intérieur de la maison.

Pourquoi ma sonnette ALECTO ADI250 ne sonne-t-elle pas ?

Assurez-vous que le récepteur est branché et que le volume est réglé correctement. Vérifiez également que les piles du bouton de la sonnette sont installées et fonctionnelles.

Comment changer la mélodie de la sonnette ALECTO ADI250 ?

Pour changer la mélodie, appuyez sur le bouton de sélection de mélodie situé sur le récepteur. Parcourez les options disponibles et choisissez celle que vous préférez.

La portée de la sonnette ALECTO ADI250 est-elle suffisante pour ma maison ?

La portée de la sonnette ALECTO ADI250 est généralement d'environ 100 mètres en champ libre. Assurez-vous qu'il n'y a pas d'obstacles majeurs entre le bouton et le récepteur qui pourraient affecter la portée.

Comment remplacer les piles du bouton de la sonnette ?

Pour remplacer les piles, retirez le couvercle du bouton de la sonnette en le dévissant ou en le faisant glisser. Remplacez les piles par des modèles neufs en respectant la polarité indiquée à l'intérieur.

Que faire si le signal de la sonnette est faible ou intermittent ?

Essayez de repositionner le récepteur dans un endroit plus central dans votre maison. Vérifiez également les piles du bouton et remplacez-les si nécessaire.

La sonnette ALECTO ADI250 est-elle résistante aux intempéries ?

Oui, la sonnette ALECTO ADI250 est conçue pour être utilisée à l'extérieur, mais il est recommandé de la protéger des fortes intempéries.

Comment réinitialiser la sonnette ALECTO ADI250 ?

Pour réinitialiser la sonnette, consultez le manuel d'utilisation pour les instructions spécifiques. En général, vous pouvez maintenir le bouton de volume enfoncé pendant quelques secondes.

MODE D'EMPLOI ADI250 ALECTO

4.1 Chargeur 22
4.2 Unité intérieure 22
4.3 Unité extérieure 22

Piles 23
Adaptateur d'alimentation 23
Montage 23

1. VUE D'ENSEMBLE 25

5.1 Unité intérieure 25
5.2 Unité extérieure 25

1. FONCTIONNEMENT 26
   6.1 Pourmettre en marche/arrêt 26
   6.2 Lors de sonneries de la sonnette 26
   6.3 Moniteur (regarder en dehors de chez vous) 27

2. CONFIGURATION 28
   7.1 Volume 28
   7.2 Luminosite 28
   7.3 Heure et date 29
   7.4 onalité de touche 29
   7.5 Capture (Photo) automatique 29
   7.6 Pour voir les photos 30
   7.7 Réinitialisation aux paramétrages d'usine 30

3. EXPANDING WITH MULTIPLE OUTDOOR UNITS 31

8.1 Introduction 31

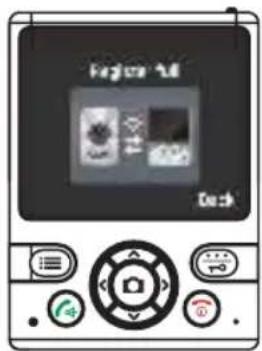

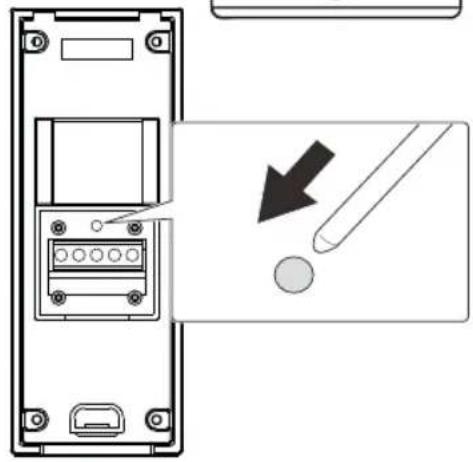

8.2 Pour enregistrer des unités extérieures supplémentaires 31

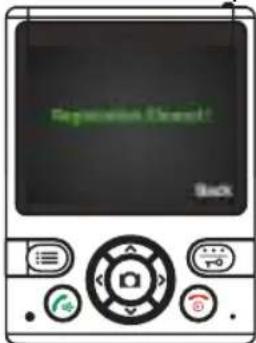

8.3 Pour désenregister 32

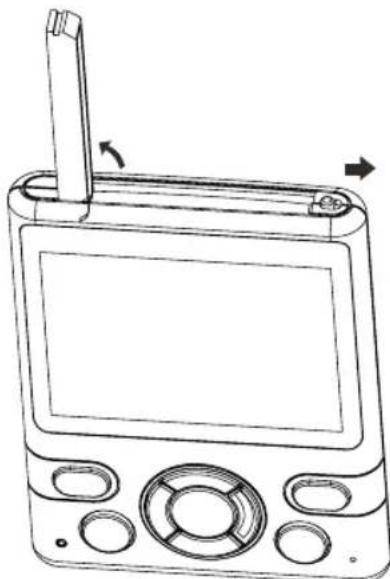

1. AUGMENTATION DE LA PORTÉE EN UTILISANT L'ANTENNE EXTERNE 32

2. PHOTOS 33
   10.1 Introduction 33
   10.2 Pour voir et supprimer 33

3. OUVREUR DE PORTE 33

11.1 Introduction 33
11.2 Fonctionnement du verrou de porte 34

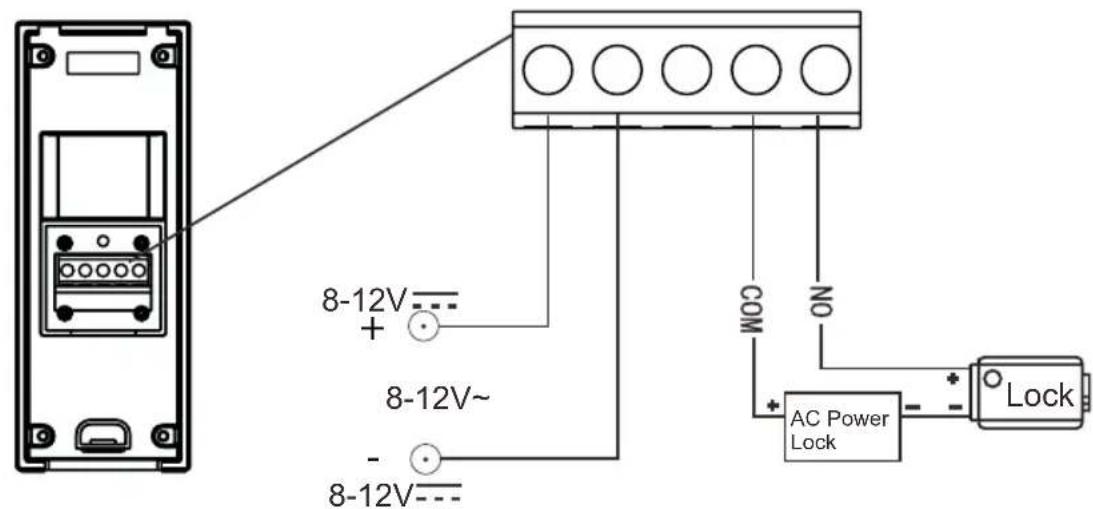

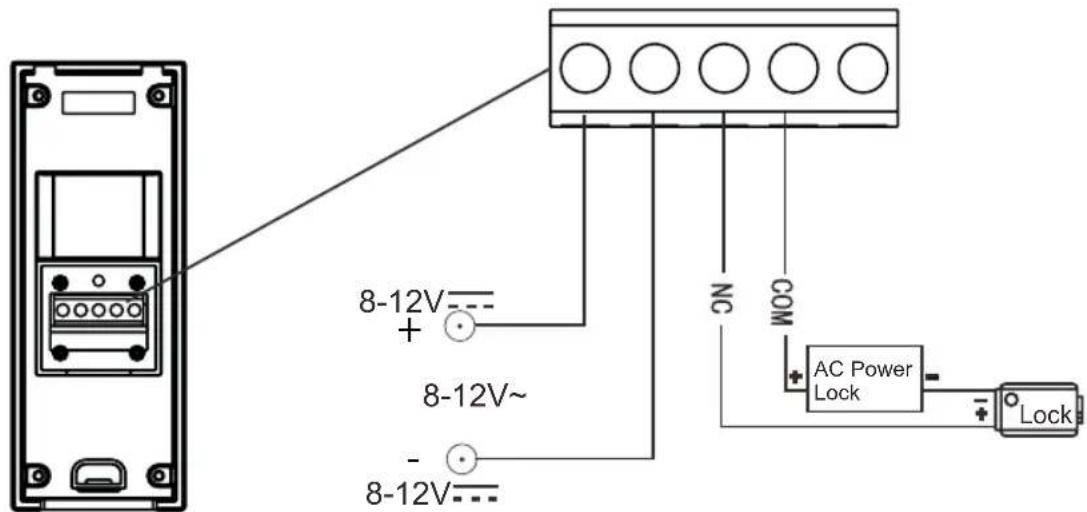

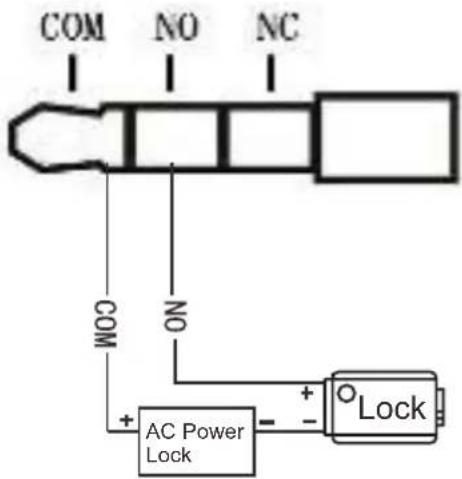

11.3 Connexion du verrou de porte 34
11.4 Configuration de la durée du commutateur de verrou de porte 35

1. ERREUR SYSTÉME 35

2. CHARACTERISTIQUES TECHNIQUES 35
   13.1 Unité intérieure 35
   13.2 Unité extérieure 36
   13.3 Declaration de conformite 36

1. INTRODUCTION

L'ADI-250 est un système de videophone sans fil. Il vous porte et de demander la raison de la visite avant d'ouvrir la porte. De plus, une photo est prise de chaque visiteur appuyant sur votre sonnette, incluant la date et l'heure, qui sont sauvégardées dans la mémoire du combiné à l'intérieur. Le combiné intéérieur a une capacité mémoire pour 50 de ces photos.

2. UTILISATION PRÉVUE

L'Alecto ADI-250 vous permet de voir, sans fil, qui est à la porte et de communiquer avec cette personne. L'Alecto ADI-250 convient uniquement pour un usage domestique et peut en aucune manière empêcher les visiteurs indésirables.

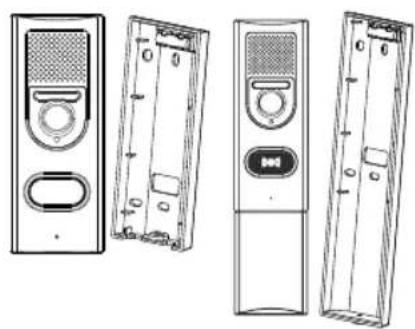

3. CONTENU DE L'EMBALLAGE

unité extérieure avecamera, micro / haut-parleur intégrés, support de fixation, optionnellement avec组成部分 à pile (support de fixation extra large)

Unité interieure avec affichage, micro / haut-parleur intégrés et pack batterie rechargeable avec clip pour ceinture

Chargeur avec adaptateur

Tournevis avec vis pour l'installation et le montage

4. INSTALLATION

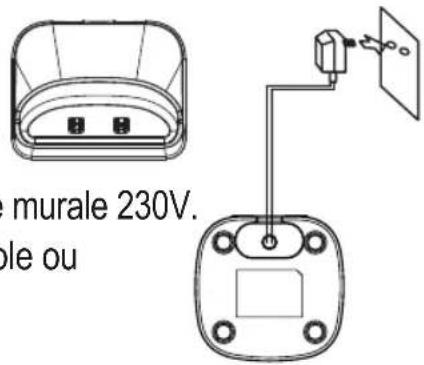

4.1 Chargeur :

1. Insérez la petite fiche du cable de l'adaptateur au bas de l'adaptateur et branchez l'adaptateur dans une prise murale 230V.
2. Vous pouvez désir de placer le chargeur sur une table ou d'utiliser les 3 vis pour montage mural.

L'adaptateur pour le chargeur est fourni.

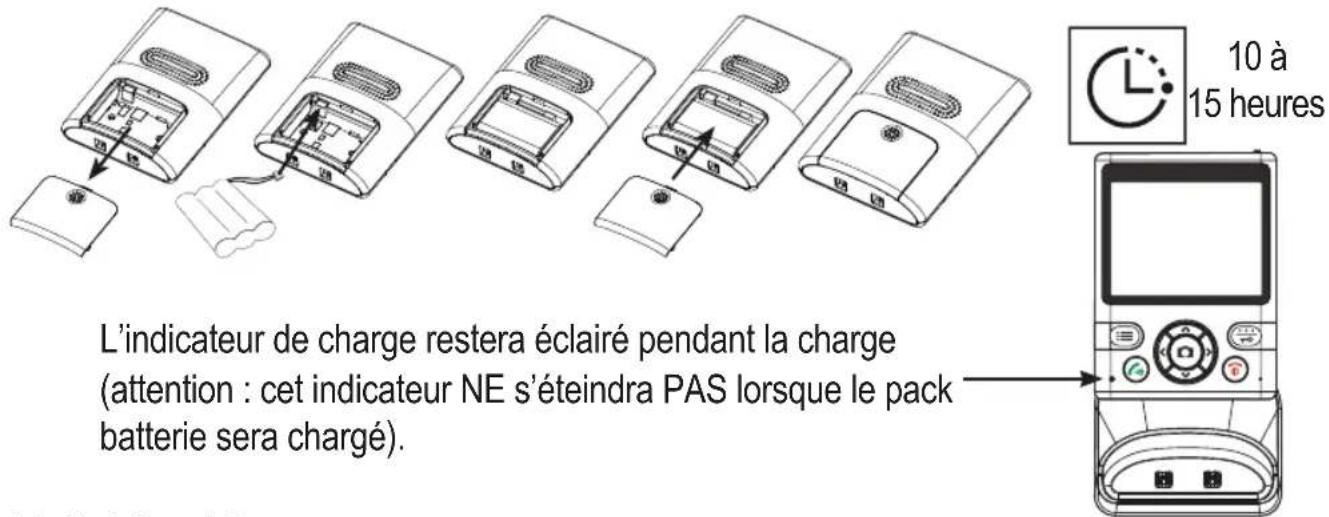

4.2 Unité interieure :

1. Faites glisser le couvercle des piles à l'arrière de l'unité interieure vers le bas et sortez-le de l'unité interieure.
2. Installez le pack batterie fourni dans l'unité interieure, en connectant la prise à l'entrée batterie.
3. Remettez le couvercle des piles en place sur l'unité interieure.
4. Vous pouvez également placer le clip pour ceinture.
5. Placez l'unité interieure dans le chargeur et laissez-la pendant 10-15 heures pour charger correctement le pack batterie.

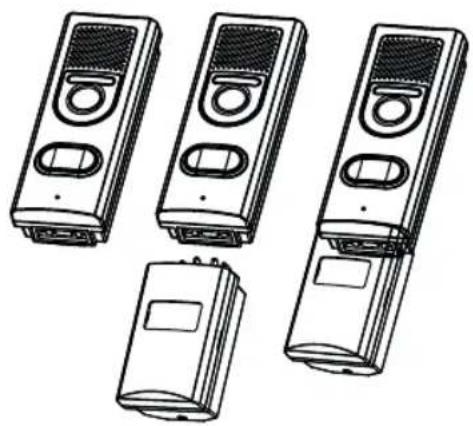

4.3 Unité extérieure :

Vous pouvez désir d'avoir l'unité extérieure fonctionnant sur piles ou via un adap-tateur d'alimentation. Lorsqu'elle est alimentée par piles, la fonction moniteur sera indisponible. Les piles ou adaptateur d'alimentation pour l'unité extérieure NE sont PAS inclus. Vous pouvez également désir d'utiliser le transformateur de sonnette standard, la sonnette actuelle et le bouton de sonnette seront alors exclus.

Piles : (taille AA, penlite LR-6, 1.5V, 4x, exclues)

1. Retirez le couvercle de protection en faisant glisser le couvercle en utilisant un tournevis sous le clip.
2. Retirez le couvercle de pile en devissant les 4 petites vis.
3. Installez les piles, faites attention à la polarité + et -. De préférence utilisez des piles alcalines.
4. Replacez le couvercle de pile sur l'unité extérieur, serrez-le avec les 4 petites vis et replacez le couvercle de protection.
5. Clipsez sur le compartment de pile au bas de l'unité extérieure.

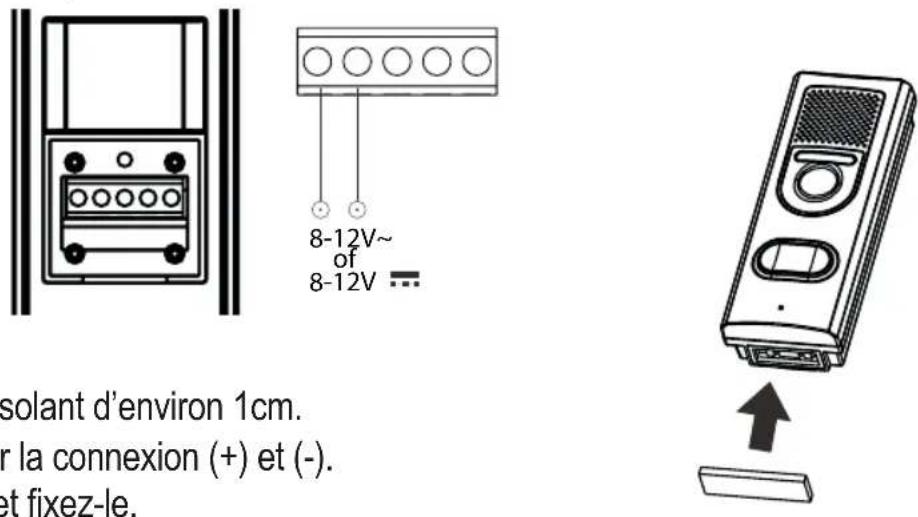

Adaptateur d'alimentation : (8~12V AC or DC, 1000mA, exclu)

1. Retirez le couvercle de jointure en devissant les 4 petites vis.
2. Connectez l'adaptateur 8-12V selon l'illustration ci-dessous.
3. Serrez de nouveau le joint d'étanchéité du couvercle dans l'unité extérieure.

D'abord, dénudez l'isolant d'environ 1cm.

Vous pouvez ignore la connexion (+) et (-) .

Poussez dans le fil et fixez-le.

Vous pouvez cacher la connexion pour le compartment à pile sur le panneau en caoutchouc fourni avec du ruban. Retirez la couche de protection du panneau en caoutchouc et collez-le sur le bas en couvrant les connexions.

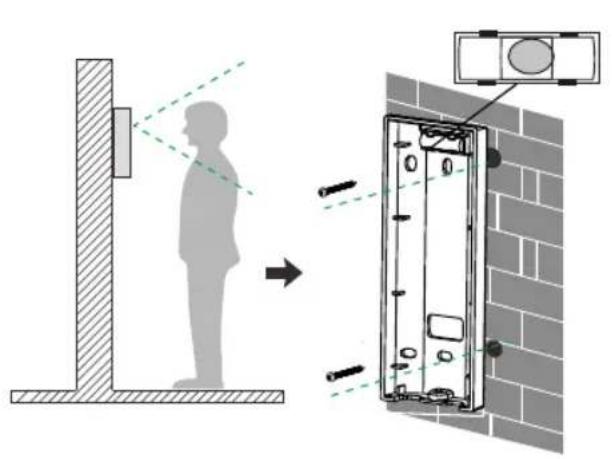

Montage :

1. Détérince la hauteur d'installation pour l'unité extérieure.
2. Tenez le support de fixation contre le mir à la hauteur souhaiée et dessinez les troughs à percer.
3. Percez les trous, insérez les fiches et montez le support de fixation. Vous pouvez suspendre le support parfaitement droit en utilisant le niveau à bulle intégré. Lors de l'utilisation d'une source d'alimentation externe, faites passer les cables à travers le trou à l'arrière du support de fixation et connectez-les aux extrémités dénudées de connexion.

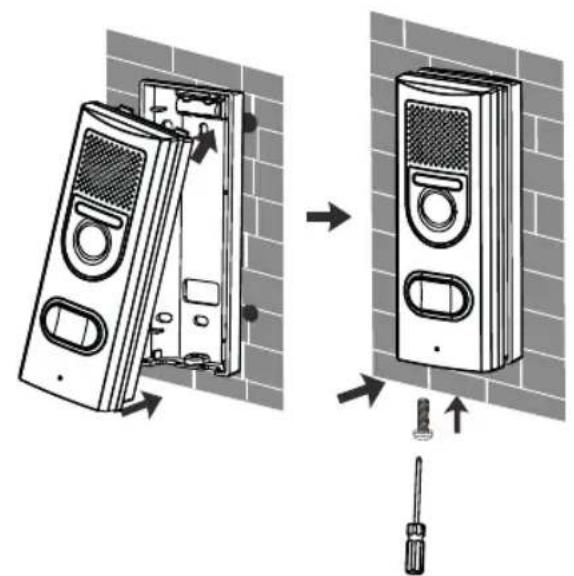

4. À présent faites d'abord glisser le haut de l'unité extérieure dans le support de fixation et puis poussez sur le bouton dans le support, selon l'illustration ci-dessous.
5. A present serrez l'unité extérieure au support en utilisant la vis fournie.

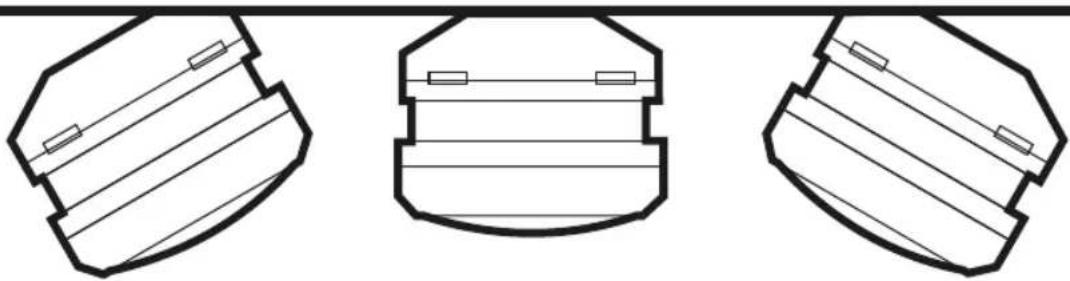

Si laamera doit cibler un angle vers la gauche ou la droite, montez d'abord le support mural à un angle du mur et puis placez le support mural droit dessus.

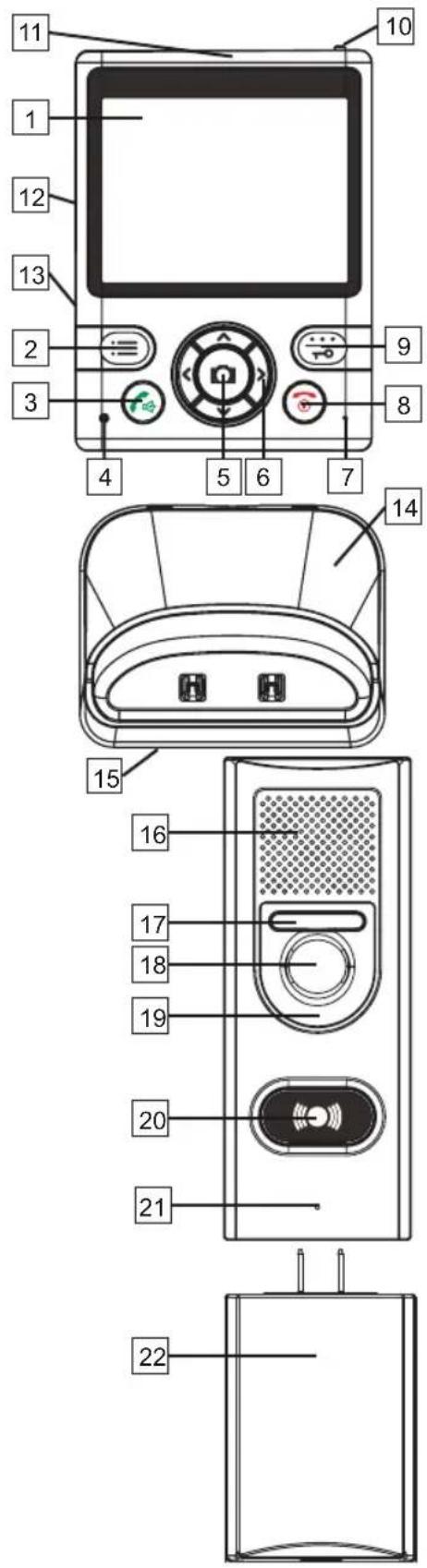

5. VUE D'ENSEMBLE

5.1 Unité intérieure :

1. Affichage
2. bouton couple gauche
3. Bouton Parler, pour répondre aux appeals
4. LED indicatrice de charge
5. Capture manuelle, bouton de selection deamera
6. Boutons de direction
7. Micro intégré
8. Bouton de marche, bouton Stop, fin d'essay
9. Bouton couple croit, pour montré les images, pour déverrouiller
10. Commutateur pour attacher l'antenne directionnelle vers l'extérieur pour améliorer la portée
11. Antenne externe
12. Haut-parleur intégré
13. Compartiment à pile
14. Chargeur
15. Entrée du cable d'adaptateur

5.2 Unité extérieure :

1. Haut-parleur intégré
2. Veilleuse
3. Caméra intégrée
4. Cellule Photo
5. Bouton pouvoir de sonnerie avec éclairage intégré
6. Micro intégré
7. Compartiment à pile séparé

6. FONCTIONNEMENT

6.1 Pour mettre en marche/arrêt :

Unité extérieure :

Dès que les piles sont installées ou que l'adaptateur est connecté, l'unité extérieure sera active. L'unité extérieure ne peut pas être éteinte.

Unité interieure :

Appuyez et restez appuyé sur le bouton pendant 4 secondes pour allumer l'unité interieure.

Appuyez et restez appuyé de nouveau sur le bouton pendant 8 secondes pour êtreindre l'unité interieure.

Attention : l'unité interieure NE s'est int PAS automatiquement quand elle est placee dans le chargeur.

6.2 Lors de sonneries de la sonnette :

Après pression sur le bouton poussoir, le bouton poussoir s'éclairera. Un son "ding dong" sera émis et le visage du visiteur sera montré à l'affichage de l'unité interieure.

• Lorsque l'éclairage ambient est inadéquat, l'éclairage de l'objet de l'unité extérieur est activé

• Une photo du visiteur est automatiquement prise et est stockée dans la mémoire de l'unité interieure (voir également le chapitre 9)

• Lorsque vous ne faites rien, l'essay est automatiquement terminé après
  ± 20 seconds

• Si vous poulez ignorer cette visite, appuyez sur le bouton ©; la photo du visiteur disparaître de l'affichage
• Si vous poulez parler à votre visiteur, vous pouvez appuyer sur le bouton pour accepter l'expérience

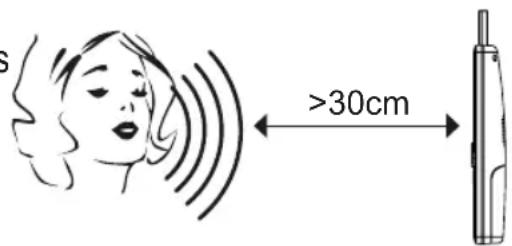

Après avoir accepté l'appoint (1 minute maximum):

• Vous pouvez parler à votre visiter au travers le micro intégré et le haut-parleur dans l'unité interieure et dans l'unité extérieure; veuillez garder à l'esprit de NE PAS tenir

l'unité interieure contre votre oreille comme un téléphone normal. Laissez l'unité interieure dans le chargeur pendant que vous parlez à votre visiteur ou gardez à la main l'unité interieure à environ 30cm de votre bouche et parlez à un niveau de volume de voix normal.

• le volume du haut-parleur de l'unité interieure peut être régle en utilisant les boutons < et > le volume du haut-parleur de l'unité extérieure est fixe et ne peut pas

etre modifie).

Utilisez les boutons po regler la luminosité de I'écran.
- une photo a déjà été prise après sonnerie de la sonnette, mais vous pouvez désirir de prendre une autre photo de votre visiteur Durant votre conversation en appuyant sur le bouton.
- Appuyez sur le bouton pour déconnecter l'appel (ou attendez pendant 2 minutes jusqu'à ce que l'appel soit déconnecté automatiquement)

Lorsque de multiples unités extérieures sont enregistrées :

Lorsque de multiples unités extérieures sont enregistrées et que quelqu'un appuie sur la sonnette, le numero X# de laamera dans la partie supérieure de l'écran indiquera de chaque unité extérieure votre visiteur appelle.

6.3 Moniteur : (regarder en dehors de chez vous (uniquement lorsqu'il est utilisé sur une alimentation externe))

De plus tard que quelqu'un appuie sur la sonnette, vous pouvez continuer à activer laamera et prendre une photo.

• Appuyez brievement sur le bouton pour allumer l'unité interieure depuis son mode社会发展
• Appuyez et restez appuyé sur le boutonSouple pendant 1 seconde pour allumer la fonction moniteur; l'affichage sera activé pour monrer la zone devant laamera
• Vous pouvez écouter via le haut-parleur (répondre est uniquement possible après pression sur le bouton)
• Appuyez sur le bouton © pour prendre une photo
• Appuyez sur le bouton pour déconnecter ou attendez pendant 5 minutes jusqu'à ce que la connexion soit déconnectée automatiquement

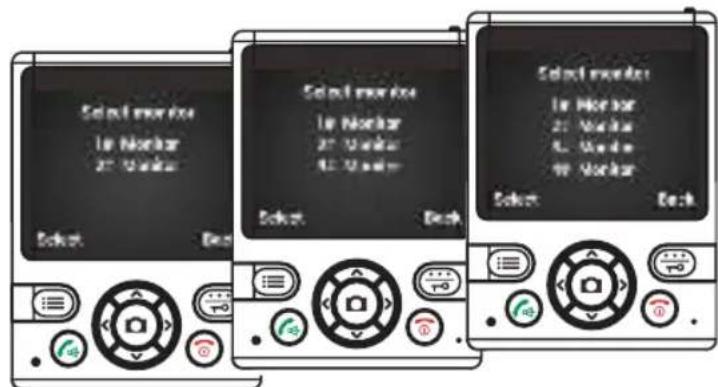

Lorsque de multiples unités extérieures sont enregistrées :

Lorsque de multiples unités extérieures sont enregistrées et que vous appuyez et restez appuyé sur le bouton pendant 1 seconde, vous doivent d'abord utiliser les boutons et pour selectionner l'unité extérieure souhaitée et puis appuyez sur

le bouton pour confirmer.

Attention: si l'unité extérieure est alimentée par piles, la fonction moniteur N'est PAS disponible.

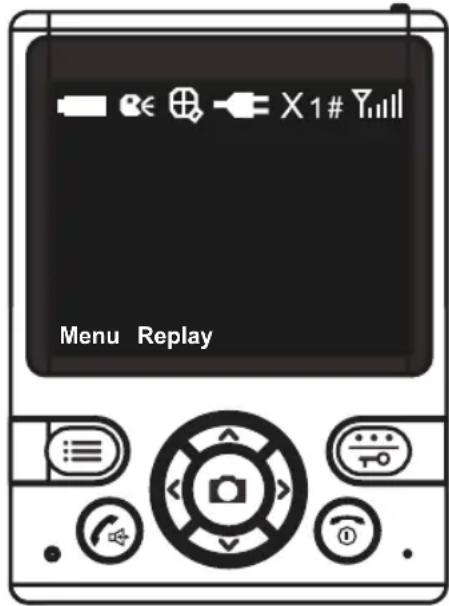

7. CONFIGURATION

Via la fonction du menu de l'unité interieure, vous pouze gérer les divers paramétrages du videophone.

Indication de capacité de pile

Indication de réponse

Indication lors de zoom

Indication d'alimentation, l'intercom est connecté

a alimentation fixe

Signal d'appele déconnecté

Caméra active

Force du signal radiofréquence

7.1 Volume :

Sauf pendant l'utilisation, vous pouvez régler le volume dans le menu :

1. Avec l'unité interieure en veille, appuyez d'abord brievement sur le bouton pour réveiller l'unité interieure
2. Appuyez sur le bouton couple MENU
3. Utilisez les boutons et pour selectionner la fonction Volume
4. Appuyez sur le bouton couple Select
5. Utilisez les boutons < et > pour régler le volume
6. appuyez 2x sur le bouton couple BACK pour sauvegarder vos paramétrages et quitterze le menu

7.2 Luminosite :

Sauf pendant l'utilisation, vous pouvez régler le Luminosité dans le menu :

1. Avec l'unité interieure en veille, appuyez d'abord brievement sur le bouton pour réveiller l'unité interieure
2. Appuyez sur le bouton couple MENU
3. Utilisez les boutons et pour selectionner la fonction Brightness
4. Appuyez sur le bouton couple Select
5. Utilisez les boutons < et > pour régler le Brightness
6. appuyez 2x sur le bouton couple BACK pour sauvegarder vos paramétrages et quittez le menu

7.3 Heure et date :

La photo du visitor montre également l'heure et la date. Vous pouvez régler l'heure et la date ici :

1. Avec l'unité interieure en veille, appuyez d'abord brievement sur le bouton pour réveiller l'unité interieure
2. Appuyez sur le bouton couple MENU
3. Utilisez les boutons et Your selectionner la fonction Date & Time
4. Appuyez sur le bouton couple Sélection
5. appuyez sur les boutons < et > pour permuter entre les heures, minutes, jour et date et utilisez les boutons et pour modifier les paramétrages
6. appuyez 2x sur le bouton couple RETOUR pour sauvegarder vos paramétrages et quitterz le menu

7.4 Tonalité de touche :

À chaque fois que vous appuyez sur un bouton, une tonalité de touche sera émise.
Vous pouvez activer ou désactiver cette tonalité :

1. Avec l'unité interieure en veille, appuyez d'abord brièvement sur le bouton pour réveiller l'unité interieure
2. Appuyez sur le bouton couple MENU
3. Utilisez les boutons et Your selectionner la fonction Key tone
4. appuyez sur le bouton couple Select
5. utilisez les boutons et pour selectionner si vous poulez commuter la tonalité de touche sur marche (On) ou arrêt (Off)
6. appuyez sur le bouton couple Sélection pour sauvégarder votre paramétrage et appuyez sur le bouton BACK pour quitter le menu

7.5 Capture (Photo) automatique :

À chaque fois qu'un visiteur appuie sur la sonnette une photo est prise automatique. Vous pouvez désactiver ou activer cette fonction ou la définir sur 1 photo/pression, 2 photos/pression ou 3 photos/pression :

1. Avec l'unité interieure en veille, appuyez d'abord brievement sur le bouton pour réveiller l'unité interieure
2. Appuyez sur le bouton couple MENU
3. Utilisez les boutons et pour selectionner la fonction Auto. snap set
4. appuyez sur le bouton couple Select
5. utilisez les boutons et pour régler la capture automatique sur marche (On) ou arrêt (Off)
6. appuyez sur le bouton couple Sélection pour savegarder votre paramétrage et appuyez sur le bouton BACK pour quitter le menu

7.6 Pour voir les photos :

Of each visitor pressing the doorbell a photo is taken automatically (la fonction de capture automatique doit être activée). Vous pouvez voir ces photos comme ceci :

1. Avec l'unité interieure en veille, appuyez d'abord brievement sur le bouton pour réveiller l'unité interieure

2. Appuyez sur le bouton REPLAY OU

3. Avec l'unité interieure en veille, appuyez d'abord brievement sur le bouton pour réveiller l'unité interieure

4. Appuyez sur le bouton couple MENU
5. Utilisez les boutons et pour selectionner la fonction Snap show
6. appuyez sur le bouton couple Select

a present la derniere photo prise apparaitra a l'affichage.

La lettre rouge dans le coin supérieur de I'ecran indique quelle camera a pris la photo.

Les chiffres verts représentent le nombre de photos.

Appuyez sur le bouton Del pour effacer une photo.

Appuyez sur le bouton BACK pour quitter le visionneur de photo.

7.7 Réinitialisation aux paramétrages d'usine :

1. Avec l'unité interieure en veille, appuyez d'abord brievement sur le bouton pour réveiller l'unité interieure
2. Appuyez sur le boutonSouple MENU
3. Utilisez les boutons et pour selectionner la fonction Default Set
4. appuyez sur le boutonSouple Select etutilisez les boutons et pourchoisisr de réaliser ou non une reinitialisation d'usine Oui (Yes) ou non (No)

Paramétrages d'usine :

Volume : niveau 5

Luminosite : niveau 5

tonalité de touche : marche

1 cliché automatique : marche

Memo photo : vide

8. EXTENSION AVEC DE MULTIPLES UNITÉS EXTERIEURES

8.1 Introduction :

Jusqu'à un maximum de 4 unités extérieures peuvent être connectées à une seule unité interieure. De cette manière vous pouvez surveiller de multiples entrées dans votre entreprise ou domicile (entree principale, entree du personnel, entrepôt, portede jardin, et garage).

Des unités extérieures additionnelles sont disponibles via le service client d'Alecto via Internet www.alecto.nl

8.2 Pour enregistrer des unités extérieures supplémentaires :

Préparation à l'enregistrement :

1. Installez les piles dans l'unité interieure et chargez-les.
2. Installez les piles dans l'unité extérieure ou connectez l'adaptateur à l'unité
3. Gardez à portée de main l'unité interieure et l'unité extérieure
4. Gardez à portée de main un petit tournevis et un trombone

Pour enregistrer :

1. Avec l'unité interieure en veille, appuyez d'abord brievement sur le bouton pour réveiller l'unité interieure

2. Appuyez sur le bouton couple MENU

3. Utilisez les boutons et pour selectionner la fonction Register

4. appuyez 2x sur le bouton couple SELECT dans la partie inférieure de l'affichage 'Searching...' (recherche) apparaitra.

5. appuyez 1x sur le bouton poussoir de la sonnette de l'unité extérieure

6. à présent appuyez et restez appuyé sur le bouton enregistrer à l'arrière de l'unité extérieure jusqu'à ce que l'éclairage de la camence à clignoter après plusieurs

7. l'unité interieure et l'unité extérieure se recherchement mutuellesment à présent, l'enregistrement est réussi quand l'unité interieure montre l'image de l'unité extérieure; le numéro de l'unité extérieure est indiqué au milieu de l'affichage en haut

Maximum de 4 unités extérieures.

L'unité interieure convient pour l'enregistrement de 4 unités extérieures. Dès que vous essayez d'enregistrer une cinquième unité extérieure, l'avertissement "Register Full" (enregistrement plein) apparaitra.

8.3 Pour désenregister:

Vous pouvez uniquement désenregistrer TOUTES les unités extérieures à la fois. ÀpRES avoir fait cela vous pouvez désirir d'enregistrer de nouveau certaines unités extérieures.

1. Avec l'unité interieure en veille, appuyez brièvement d'abord sur le bouton pour réveiller l'unité interieure
2. À présent appuyez simultanément sur le bouton et le bouton de croite et appuyez et restez appuyé sur ces boutons pendant 5 secondes.
3. ÀpRES 5 secondes le message 'Registration Cleared' (enregistrement efface) apparaître et toutes les unités extérieures sont à présent désenregistrées.

9. AUGMENTATION DE LA PORTÉE EN UTILISANT L'ANTENNE EXTERNE

L'unité interieure est équipée d'une antenne externe.
L'antenne se situe au dessus de l'unité interieure.

1. Appuyez sur le bouton argenté vers la droite.
2. L'antenne externe se déplie.
3. Tournez l'antenne jusqu'à ce qu'elle se tienne droit vers le haut pour augmenter la sensibilité de réception.

10. PHOTOS

10.1 Introduction :

• À chaque fois qu'une personne presse la sonnette une photo est prise automatiquement.
• Cette photo est sauvégardée dans la mémoire interne de l'unité interieure, incluant l'heure et la date de cette photo.
• Vous pouvez également prendre des photos vous-même en mode moniteur.
• Les photos sont sauvégardées dans la mémoire interne de l'unité interieure et NE peuvent PAS être copiées ou déplacées ailleurs.
• L'unité interieure a une capacité mémoire de 50 photos.
• Via la fonction menu de l'unité interieure vous pouvez désactiver la fonction de capture automatique des visiteurs.
• L'unité interieure a une capacité mémoire de 50 photos. Lorsque la capacité est pleine, chaque nouvelle photo écrasera la photo la plus ancienne dans la capacité. Vous NE pouvez PAS exporter les photos

10.2 Pour voir et supprimer :

1. Avec l'unité interieure en mode veille, appuyez d'abord brievement sur le bouton pour reveliller l'unité interieure
2. Appuyez sur le bouton couple Replay 一一 la photo la plus recente sera affichee
3. Utilisez les boutons < et > pour faire défiler le réseau des photos
4. Au bas de l'écran l'heure et la date de la capture sont indiquées
5. Dans la partie supérieure au milieu de l'écran le numéro d'ordre de la photo est indiqué
6. Appuyez sur le boutonSouple DEL à gauche pour supprimer la photo courante, appuyez sur le bouton YES à droite pour confirmer ou appuyez sur leboutonSouple NO à gauche pour annuler

En plus d'utiliser le boutonSouple Replay , vous pouvez également voir les photos via le menu en selectionnant l'option 'Snap Show' (montrer photo) dans le menu de configuration.

11. OUVREUR DE PORTE

11.1 Introduction :

Le combiné interieur est équipé d'une fonction de commande pour ouvrir un verrou de porté électrique automatique. Cette fonction est disponible que l'unité extérieure est connecté à un adaptateur externe. Cette fonction est aussi disponible que l'unité interieure est connecté à le chargeur. L'appareill peut commander à la fois les verrous de porte NC (normalement fermé) et NO (normalement ouvert).

11.2 Fonctionnement du verrou de porte :

Vous pouvez activer le verrou de porte comme ceci.

1. ÀpRES pressiOn sur le bouton possoir, le bouton possoir s'éclairera. Un signal de sonnerie 'ding dong' est émis et le visage du visitor apparaît à l'affichage de l'unité interieure.
2. Pour parler à votre visiteur, appuyez sur le bouton pour accepter l'essay.
3. Appuyez sur le bouton pour activer le verrou de porte.
4. Notre visiteur peut a presenter ouvrir la porte et entrer.

Vous pouvez activer le verrou de porte comme maintenez le bouton pendant 5-8 sec. pour activer le verrou de porte.

11.3 Connexion du verrou de porte de l'unité extérieure:

Le verrou de porte peut être connecté selon l'illustration ci-dessous.

11.4 Connexion du verrou de porte de l'unité interieure:

Le verrou de porte peut être connecté selon l'illustration ci-dessous. Utilisez un cable avec une prise stéreo

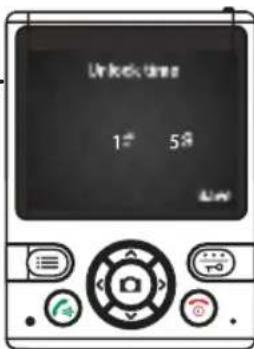

11.5 Configuration de la durée du commutateur de verrou de porte :

Vous pouvez régler une durée pour laquelle le verrou de porte peut être activé.

1. Avec l'unité interieure en veille, appuyez d'abord brièvement sur le bouton pour réveiller l'unité interieure
2. À présent appuyez simultanément sur le bouton et le bouton croit et appuyez et restez appuyé sur ces boutons pendant 5 secondes. "Unlock time" apparaitra à l'affichage.
3. Utilisez les boutons et pour selectionner le bon combiné extérieur avec le verrou de porte (1~4)
4. Appuyez sur le bouton ou pour régler la durée du commutateur (1~25 sec.)
5. Aprésent appuyez sur le bouton couple Back; “OK” apparaitra à l'affichage comme confirmation.
6. L'écran s'eteint automatiquement après 5 secondes.

12. ERREUR SYSTÉME

Si vous pensez qu'une erreur est survenue dans le système, veuillez retirez les piles des unités interieure et extérieure. Attendez alors plusieurs minutes et remettez les piles. Si cela ne résout pas le problème, veuillez contacter le service client d'Alecto via Internet www.alecto.nl

13. CARACTERISTIQUES TECHNIQUES

13.1 Unité interieure

Gamage de fréquence en réception : 2.400GHz ~ 2.4835GHz

Moniteur : LCD couleur 3.5"

Débit:2.0Mbps

Sensibilité en réception : -90dBm

Type de démodulation : GFSK

Résolution : 320x240(RGB)

Puisance de transmission : 19dBm (TYP)

Alimentation require : Ni-MH3.6V, 800mAh

Consommation electrique : 400mA Max

Température de fonctionnement: -10°C ~ 40°C

Humidité de fonctionnement : 0% ~ 85%RH

Poids : 188g

Dimension du récepteur: 85x115x27mm (LxHxP)

chargeur : 93x55x75mm (LxHxP)

Nbre de stations extérieures : Max.4

13.2 Unité extérieure

Fréquence de transmission :

Débit :

Puisance de transmission: 19dBm (TYP)

Type de modulation :

Distance de transmission :

Type de capteur d'image :

Pixels effectifs :

Traitement d'image :

Résolution d'image / Débit de trame :

Equilibre des blancs :

Objectif :

Angle de vue (diagonal) :

Eclairage minimum :

LED:

Alimentation requise : 8~12V AC ou DC +/- 5%

Consommation électrique : 500mA Max (cellules)

Contact de porte :

Puissance de contact (charge rés.) :

Tension max de commutateur :

Courant max de commutation.

Puisance max de commutation :

Température de fonctionnement :

Humidité de fonctionnement :

Poids :

Dimension : 50x125x35mm (LxHxP) piles excl.

Gamme 2.400GHz 2.4835GHz

2.0Mbps

GFSK

Extérieur: 200m, Intérieur: 50m

Capteur d'image CMOS couleur 1/4"

H:320 V:240

Motion JPEG

H:320 V:240 / 25fps

Auto

2.1mm/F2.6

135^

1 LUX (sans éclairage LED)

6 LEDs

4 LR6(AA),1.5V piles alcalines

400mA Max (8~12V AC ou DC)

0.3A 60VDC/0.5A 125VAC/1A 30VDC

125VAC/60VDC

2A

62.5VA/30W

-30^ 40^

0% ~ 85%RH

109g excl. 251 piles incl.

50x200x35mm (LxHxP) piles incl.

13.3 DECLARATION DE CONFORMITE

La déclaration de conformité est disponible sur:

http://DOC.hesdo.com/ADI-250-DOC.pdf

Frequency: 2.400GHz ~ 2.4835GHz

Maximum power : < 19dBm

DE

INHALTSVERZEICHNIS
