1. EINFUHRUNG

Das ADi-250 ist eine drahtlose Video-Türtelefonanlage. Sie können ihren Besucher sehen und nach dem Zweck des Besuchs Fragen, bevor Sie die Tür öffnen. Des Weiteren wird jeder Besucher, der an ihrer Tür klingelt, fotografiert, einschließlich Uhrzeit und Datum, was im Speicher der Innestation gespeichert wird. Die Innestation hat eine Speicherkapazität von 50 Fotos.

2. VORGESEHENER ZWECK

Das Alecto ADI-250EROrglicht Ihnen eine drahtlose Anzeige des Besuchers und die Kommunikation mit dieser Person. Das Alecto ADI-250 ist nur fur private Zwecke geeignet und kann auf keinen Fall unerwünschte Besucher verhindern.

3. VERPACKUNGsinhalt

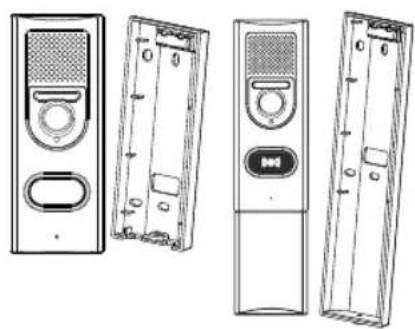

AuBeneinheit mit integrierter Kamera und Mikrofon/Lautsprecher, Aufhängung, optional mit Akkufach (extra große Aufhängung).

Inneneinheit mit integriertem Display und Mikrofon/Lautsprecher und Akkupack sowie Gurtelclip

Ladestation mit Netzteil

Schraubendreher mit Schrauben für Installation und Montage

4. INSTALLATION

4.1 Ladestation:

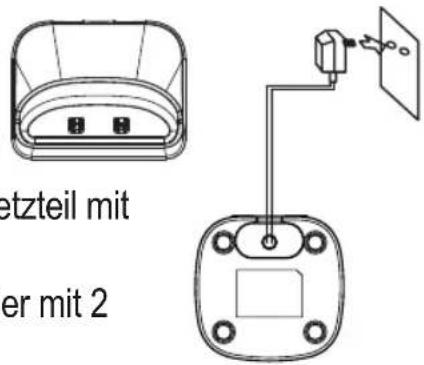

1. Stecken Sie den kleinen Stecker des Netzteils an der Unterseite des Netzteils ein und verbinden Sie das Netzteil mit einer 230 V Steckdsoe.
2. Sie können die Ladestation auf einen Tisch stellen oder mit 2 Schrauben an der Wand montieren.

Das Netzteil der Ladestation ist im Lieferumfang enthalten.

4.2 Inneneinheit:

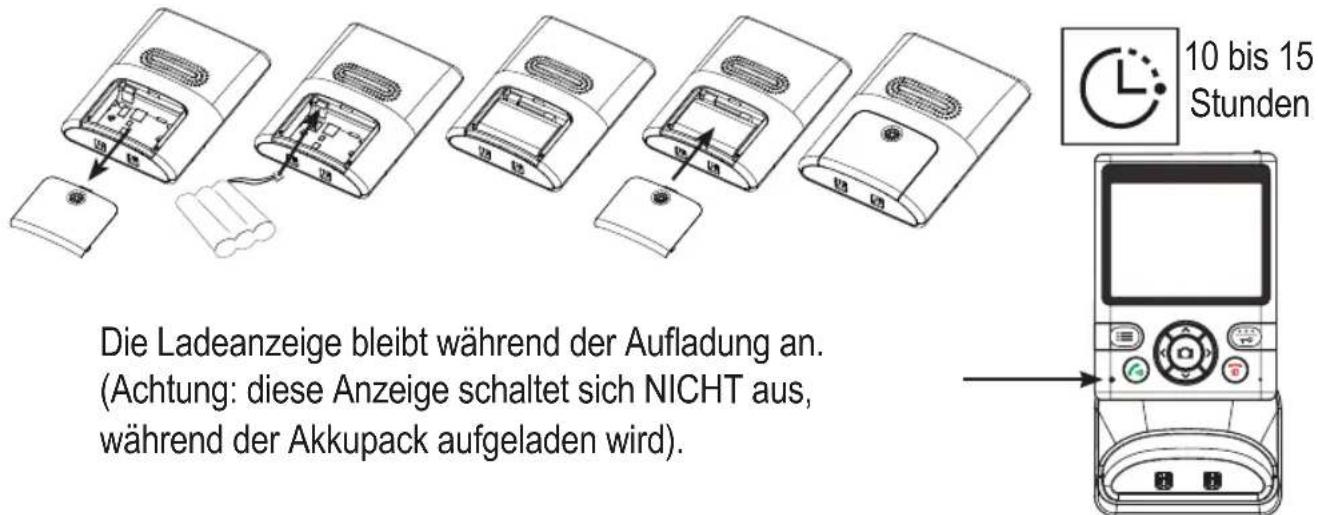

1. Schieben Sie den Akkudeckel auf der Rückseite der Inneneinheit nach unten und entfernenihn von der Inneneinheit..
2. Installieren Sie den mitgelieferten Akkupack in der Inneneinheit und verbinden Sie den Steckern mit dem Akkueingang.
3. Schieber den Akkudeckel wieder auf die Inneneinheit.
4. Sie können auch den Gurtelclip anbringen.
5. Stellen Sie die Inneneinheit auf das Ladegerät und laden Sie den Akkupack 10-15 Stunden auf.

4.3 AuBeneinheit:

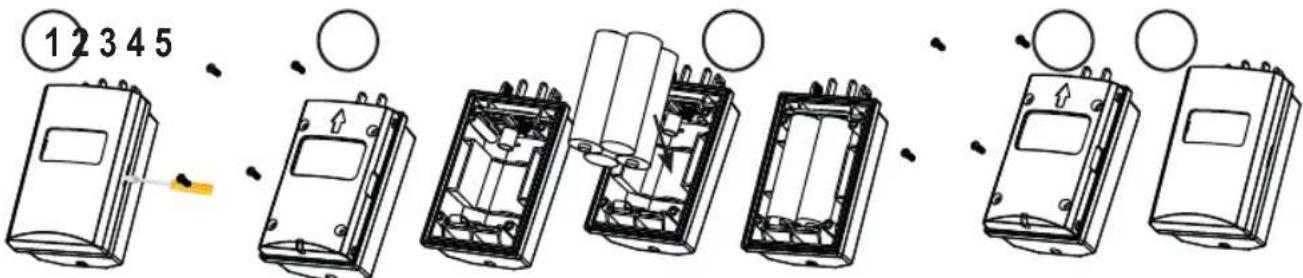

Sie können auswahlen, ob die Außeneneinheit mit Akkus oder über das Netzteil mit Strom versorgt wird. Wenn sie mit Akkus betrieben wird, ist die Monitorfungtion nicht verfügbar. Akkus oder ein Netzteil für die Außeneneinheit sind NICHT im Lieferumfang enthalten. Sie können auch den Standard Turklingeltrafo verwenden, die derzeitige Turklingel und der Klingelknopf sind dann nicht inklusive.

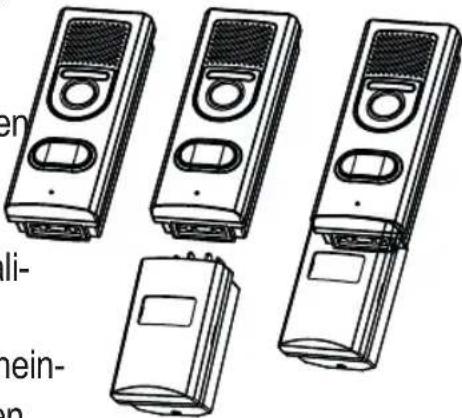

Akkus: (Größe AA, Penlite LR-6, 1.5 V, 4x, nicht im Lieferumfang enthalten)

1. Entfernen Sie die Schutzabdeckung durch Aufklappen der Abdeckung mit einem Schraubendreher unterhalb des Clips.
2. Entfernen Sie den Akkudeckel durch Aufschrauben der 4 kleinen Schrauben.
3. Legen Sie die Batterien ein, achten Sie auf die + und - Polarität. Verwenden Sie vorzugsweise Alkali-Akkus.
4. Bringen Sie den Akkudeckel wieder an der Außeneinheit an, befestigenihn mit den 4 kleinen Schrauben und bringen Sie die Schutzabdeckung wieder an.
5. Arretieren Sie das Akkufach unter an der Außeneinheit.

Netzteil: (8~12 V AC oder DC, 1000 mA, nicht im Lieferumfang enthalten)

1. Entfernen Sie den Dcihtungsdeckel durch Aufschrauben der 4 kleinen Schrauben.

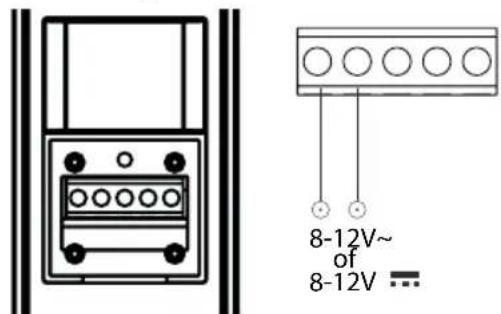

2. Schließen Sie das 8-12 V Netzeil laut nachstehender Abbildung an.
3. Befestigen Sie den Dichtungsdeckel wieder an der AuBeneinheit.

Zuerstziehen Sie die Isolierung ca.1 cm ab.

Sie können die (+) und (-) Anschlüsse ignorieren.

Drucken Sie den Draht hinein und befestigenihn.

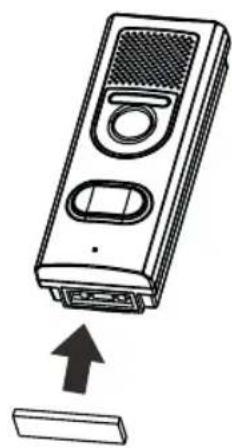

Sie können den Anschluss für das Akkufach mit der mitgelieferten Gummiplatte mit Klebeband verbergen. Entfern den Sie die Schutzabdeckung der Gummiplatte und stecken sie in die Unterseite, um die Anschlüsse zu verbergen.

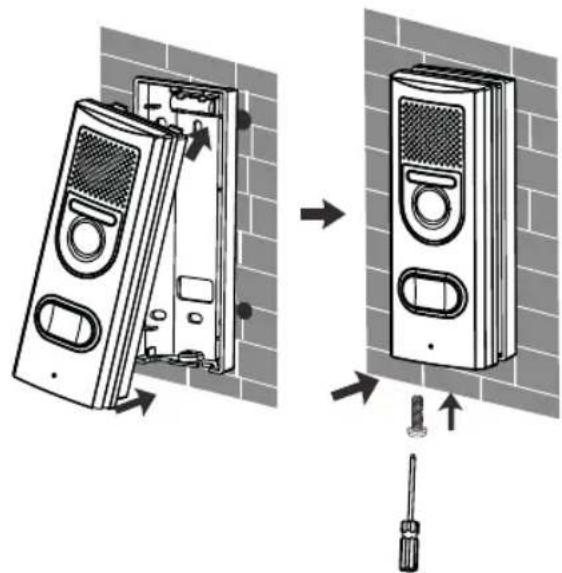

Montage:

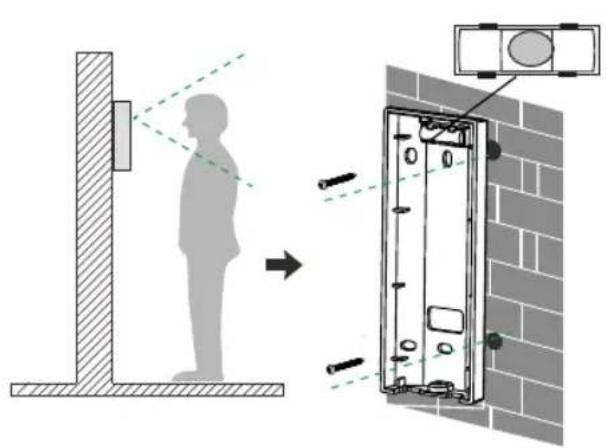

1. Bestimmen Sie die Installationshöhe für die Außeneinheit.
2. Halten Sie die Aufhängung in der gewünschten Höhe an die Wand und zeichnen Sie die Bohrlocher an.
3. Bohren Sie die Löcher, setzen Sie die Düb ein und montieren Sie die Aufhängung. Sie können die Halterung ganzGPC gerade mithilfe der integrierten Wasserwaaage aufhagen. Wenn Sie eine externe Stromversorgung nutzen, führen Sie die Drahte durch das Loch auf der Rückseite der Aufhängung und verbinden sie mit der Anschlussklemme.
4. Zeit schiben Sie zuerst die Oberseite der AuBeneinheit in die Aufhängung und dann drucken Sie die Unterseite in die Halterung, siehe nachstehende Abbildung.
5. Netanyahu befestigen Sie die Außeneneinheit an der Halterung mit der mitgelieferten Schraube.

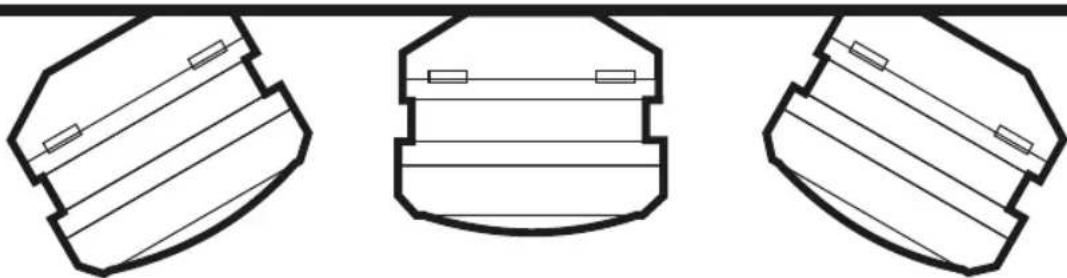

Wenn die Kamera schrag nach links oder rechts ausgerichtet werden soll, montieren Sie zuerst die Wandhalterung schrag an die Wand und platzieren dann die WandhalterungGRADE.

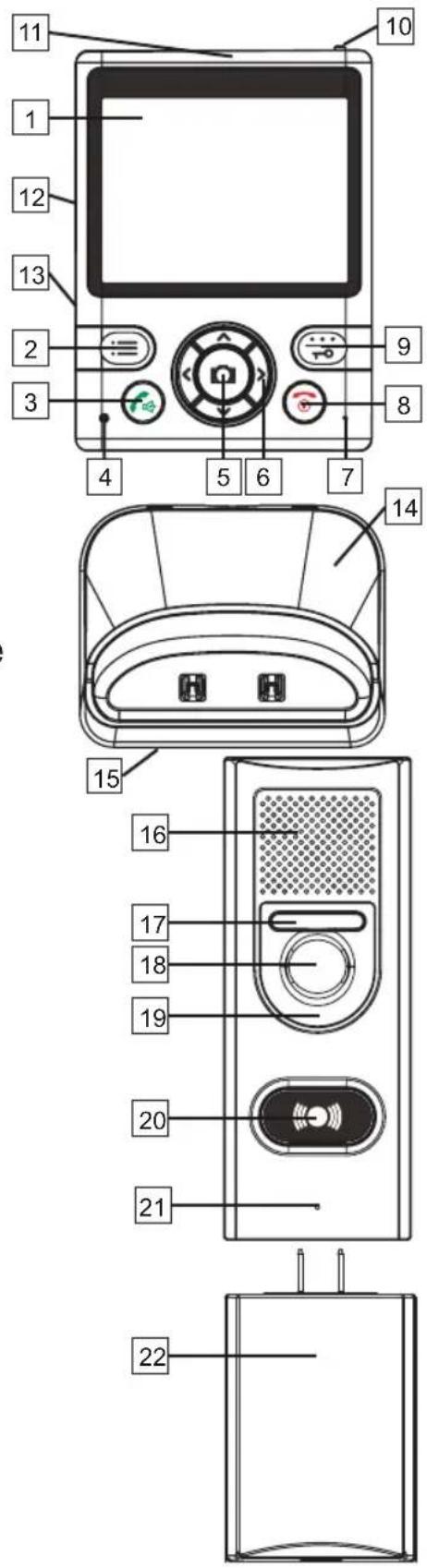

5. ÜBERSICHT

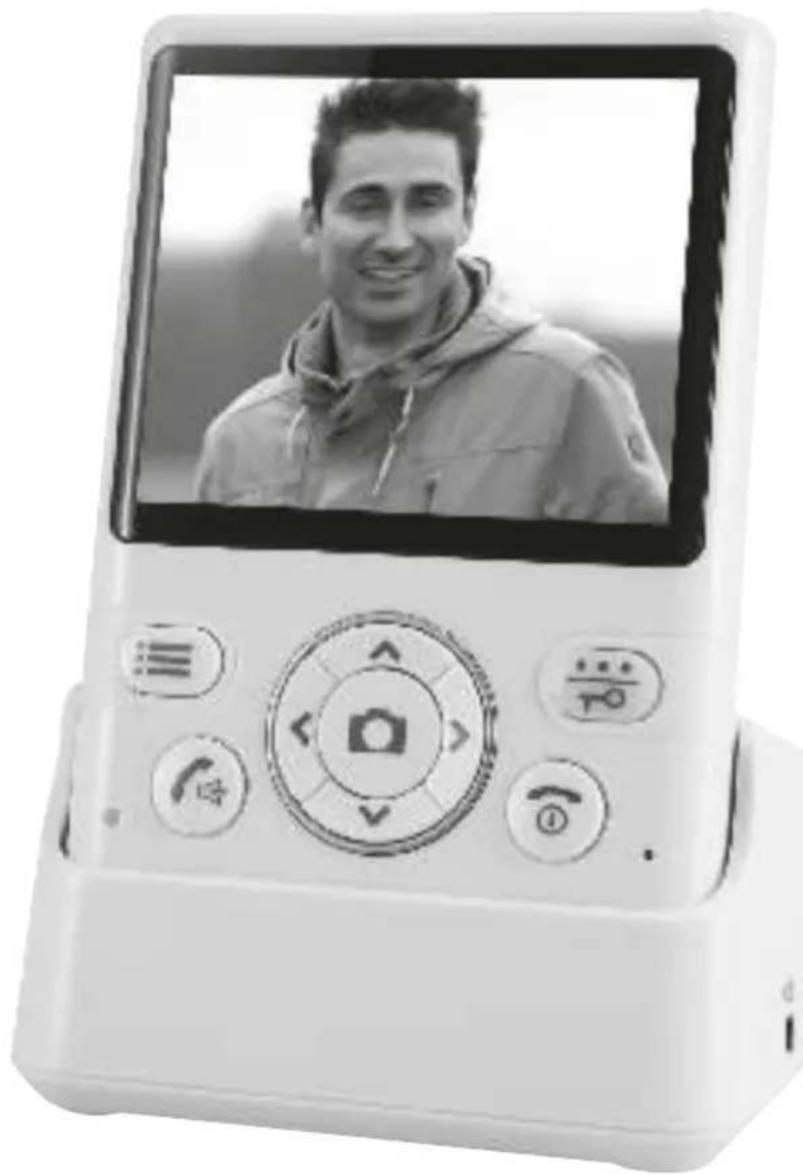

5.1 Inneneinheit:

1. Display
2. Linke Soft-Taste
3. Sprechtaste, Anrufe beantwerten
4. LED-Ladeanzeige
5. Manuelle Aufnahme, Kameraauswahltaste
6. Richtungstasten:
7. Integriertes Mikrofon
8. Ein-/Ausschalttaste, Stoppaste zum Beendener Anrufe
9. Rechte Soft-Taste, zum Anzeigen von Bildern, zum Entsperren

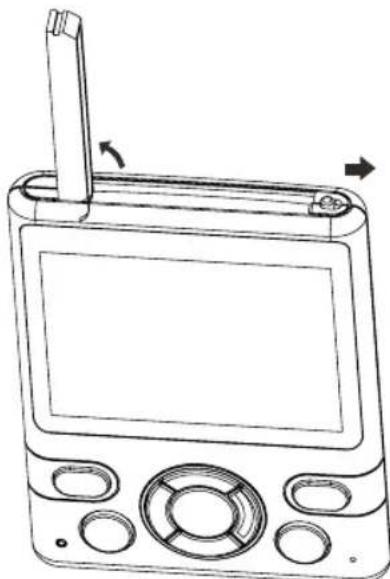

10. Schalter zum Ausziehen der Antenne für bessere Reichweite
11. Externe Antenne
12. Integrierter Laatsprecher
13. Akkufach
14. Ladestation
15. Netzteilkabeleingang

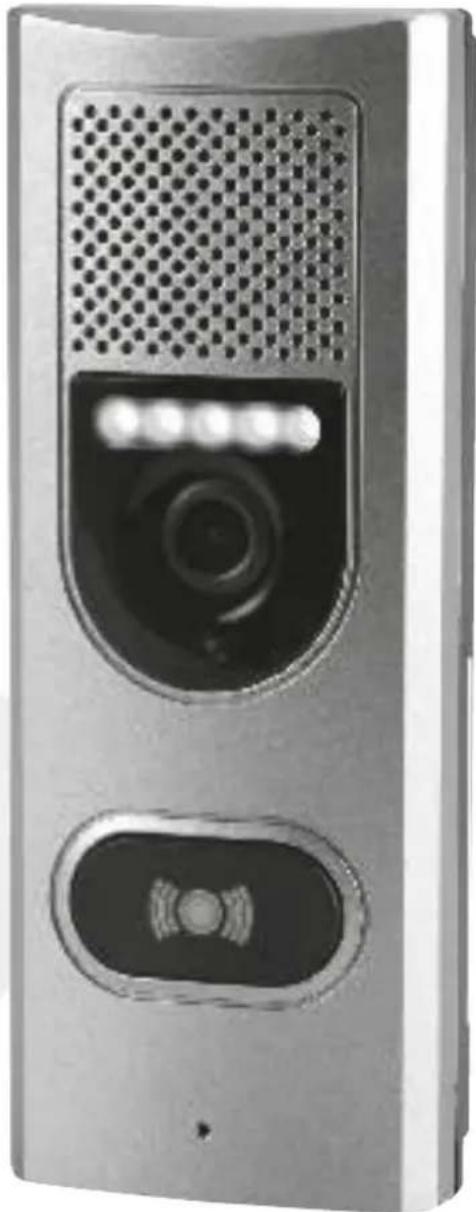

5.2 AuBeneinheit:

1. Integrierter Laatsprecher
2. Nachtlicht
3. Integrierte Kamera
4. Fotozelle
5. Türklingel mit integrierter Beleuchting
6. Integriertes Mikrofon
7. Separates Akkufach

6. BEDIENUNG

6.1 Ein-Ausschalten:

Außeneinheit:

Sobald die Akkus installiert bzw. das Netzeil angeschlossen ist, ist die Außeneinheit aktiviert. Die Außeneinheit kann nicht ausgeschalten werden.

Inneneinheit:

Halten Sie die Taste für 4 Sekunden gedrückt, um die Inneneinheit einzuschalten Halten Sie die Taste erneut für 8 Sekunden gedrückt, um die Inneneinheit auszuschalten

Achtung: die Inneneinheit wird NICHT automatisch ausgeschelt, wenn sie auf die Ladestation gestellt wird.

6.2 Wenn es an der Turk klingelt:

Nach dem Drücken der Drucktaste leuchtet diese auf. Ein 'Ding Dong'-Ton wird ausgegeben und das Gesicht des Besuchers wird am Display der Inneneinheit angezeigt.

• Wenn das Umgebungslicht nicht ausreicht, wird die Lampe an der Außeneneinheit eingeschaltet.

• Der Besucher wird automatisch fotografiaiert und das Foto wird im Speicher der Inneneinheit gespeichert (siehe auch Kapitel 9)

• Wenn Sie nichts unternehmen, endet der Anruf automatisch nach ca.
  ± 20 Sekunden.

• Wenn Sie diesen Besucher ignorieren möchten, drücken Sie die -Taste; das Bild des Besuchers verschwindet vom Display
• Wenn Sie mit ihrem Besucher sprechen möchten, können Sie die Tastedrücken, um den Anruf anzunehmen

Nach der Annahme des Anrufs (Max. 1 Minute):

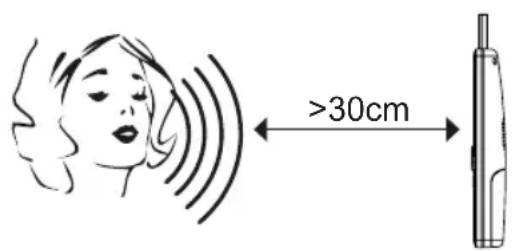

• Sie können mit Ihrtem Besucher über das integrierte Mikrofon und dem Laufsprecher an der Innen- und Außeneinheit sprechen, halten Sieitte die Inneneinheit NICT an Ihr Ohr wie einen normalen Telefonhörer. Lassen Sie die

Inneneinheit in der Ladestation stehen, während Sie mit Ihr Besucher sprechen oder halten Sie die Inneneinheit mit der Hand mit einem Abstand von ca. 30 cm zu ihrer Mund und sprechen Sie mit normaler Lautstärke.

Die Lautstärke des Laufsprechers der Inneneinheit kann mit den und Tasten eingestellt werden (die Lautstärke des Laufsprechers ist fest eingestellt und kann nicht geändert werden).

• Mit den und -Taten stellen Sie die Bildschirmhelligkeit ein.
• Ein Foto wurde bereits beim Klingeln aufgenommen, Sie können aber auch ein anderes Foto Ihres Besuchers aufnehmen. während Sie sich unterhalten, indem Sie die -Taste drucken.
• Drücken Sie die Taste, um den Anruf zu trennen (oder Sie warten 2 Minuten, bis der Anruf automatisch getrennt wird)

Wenn mehrere AuBeneinheiten registriert sind:

Wenn mehrere AuBeneinheiten registriert sind und jeder klingelt, zeigt die Kamera Nummer X# im oberen Teil des Bildschirms an, auf welcher AuBeneinheit Ihr Besucher anruft.

6.3 Monitor: (nach außen sehen (nur bei externer Stromversorgung))

Auch wenn niemand klingelt, können Sie dennoch die Kamera aktivieren und fotografieren.

• Drücken Sie kurz die -Taste, um die Inneneinheit nach dem Ruhemodus wieder einzuschalten.
• Halten Sie die Soft-Taste für 1 Sekunde gedrückt, um die Monitorfunktion einzuschalten: das Display wird aktiviert, um den Bereich vor der Kamera anzuzeigen
• Sie können über den Laufsprecher zuhören (Sprechen ist nur möglich, wenn Sie die Taste drücken)
• Drücken Sie die Taste, um zu fotografieren
• Drücken Sie die -Taste, um den Anruf zu trennen oder Sie warten 5 Minuten, bis der Anruf automatisch getrennt wird

Wenn mehrere AuBeneinheiten registriert sind:

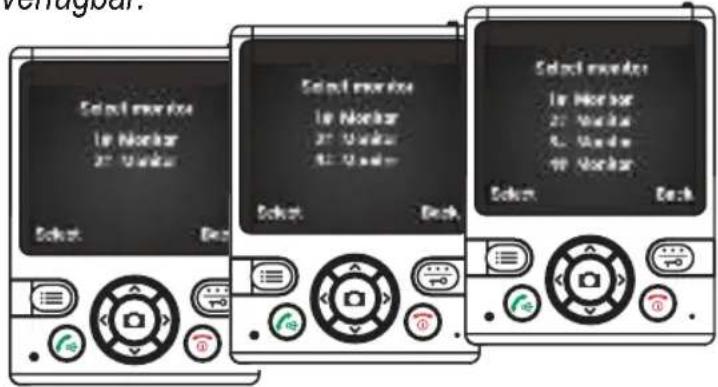

Wenn mehrere AuBeneinheiten registriert sind, halten Sie die -Taste für 1 Sekunde gedrückt, Sie müssen zuerst mit den und hasten die gewünschte AuBeneinheit auswahlen und dann zum Bestätigen die 三 -Taste drucken.

Achtung: wenn die AuBeneinheit über Akkus mit Strom versorgt wird, ist die Monitorfungtion NICTT verfügbar.

7. SETUP

Über die Menüfungtion der Inneneinheit konnen Sie die verschiedene Einstellungen der Video-Türtelefonanlage steuern.

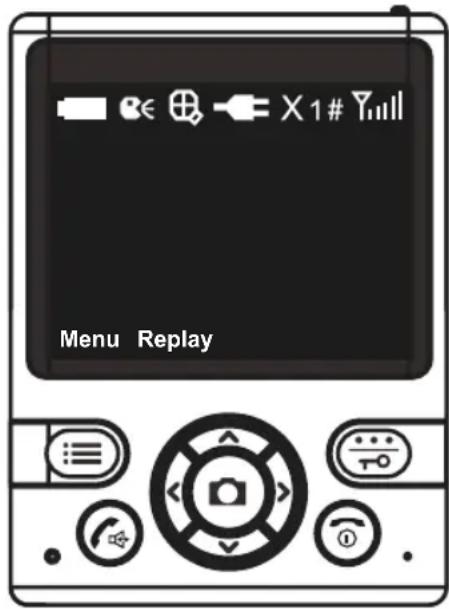

Akkukapazitätsanzeige
B E Sprechanzeige
Anzeige beim Zoomen
Stromanzeige, die Gegensprechanlage ist an einer festen Stromversorgung angeschlossen
Rufsignal getrennt
1# Aktive Kamera
Y. RF-Signalstärke

7.1 Lautstärke:

Sie können die Lautstärke im Menu einstellen, außer wenn die Anlage in Betrieb ist:

1. Wahrend die Inneneinheit in Standby ist, drücken Sie zuerst kurz die Paste, um die Inneneinheit zu aktivieren
2. Drucken Sie die NU-Soft-Taste
3. Mit den und -Tasten wahlen Sie die Volume fonction
4. Drucken Sie die Select Soft-Taste
5. Passen Sie mit den Tasten und die Volume an.
6. Drücken Sie 2x die BACK-Soft-Taste, um ihre Einstellungen zu speichern und das Menu zu verlassen

7.2 Helligkeit:

Sie können die Lautstärke im Menu einstellen, außer wenn die Anlage in Betrieb ist:

1. Wahrend die Inneneinheit in Standby ist, drücken Sie zuerst kurz die Paste, um die Inneneinheit zu aktivieren
2. Drucken Sie die ENU Soft-Taste
3. Mit den und vasten wahlen Sie die Brightness Funktion
4. Drucken Sie die Select-Soft-Taste
5. Passen Sie mit den Tasten und die Volume an.
6. Drücken Sie 2x die BACK-Soft-Taste, um ihre Einstellungen zu speichern und das Menu zu verlassen

7.3 Uhrzeit und Datum:

Auf dem Foto des Besuchers werden auch Uhrzeit und Datum angezeigt. Sie können Uhrzeit und Datum folgendermaßen einstellen:

1. Wahrend die Inneneinheit in Standby ist, drücken Sie zuerst kurz die Paste, um die Inneneinheit zu aktivieren
2. Drucken Sie die ENU-Soft-Taste
3. Mit den und vlasten wahlen Sie die Date & Time Funktion
4. Drucken Sie die Select-Soft-Taste
5. Drücken Sie die und Tasten, um zwischen Stunden, Minuten, Tag und Datum umzuschalten und ändern Sie mit den und -Tasten die Einstellungen
6. Drücken Sie 2x die BACK-Soft-Taste, um ihre Einstellungen zu speichern und das Menu zu verlassen

7.4 Tastenton:

Bei jedem Drücken einer Taste wird ein Tastenton ausgegeben. Sie können auswahlen, ob Sie diesen Tastenton aktivieren oder deaktivieren möhen:

1. Wahrend die Inneneinheit in Standby ist, drücken Sie zuerst kurz die Paste, um die Inneneinheit zu aktivieren
2. Drucken Sie die NU-Soft-Taste
3. Mit den und vasten wahlen Sie die Key tone Funktion
4. Drucken Sie die Select-Soft-Taste
5. Mit den und -Tasten wahlen Sie aus, ob Sie den Tastenton Ein (On) oder Aus (Off) ein
6. Drücken Sie die Auswahl-Soft-Taste, um ihre Einstellung zu speichern und drücken Sie die BACK-Taste, um das Menu zu verlassen

7.5 Automatischer Schnappschuss:

Von jedem Besucher, der an der Türe klingelt, wird automatisch ein Foto aufgenommen. Sie können diese Funktion deaktivieren oder aktivieren oder auf 1 Foto/drücken, 2 Fotos/drücken oder 3 Fotos/drücken einstellen.

1. Wahrend die Inneneinheit in Standby ist, drücken Sie zuerst kurz die -Taste, um die Inneneinheit zu aktivieren
2. Drucken Sie die ENU-Soft-Taste
3. Mit den und vasten wahlen Sie die Auto. snap set Funktion
4. Drucken Sie die Select-Soft-Taste
5. Mit den und vasten stellen Sie den automatischen Schnappschuss auf Ein (On) oder Aus (Off) ein
6. Drücken Sie die Auswahl-Soft-Taste, um ihre Einstellung zu speichern und drücken Sie die BACK-Taste, um das Menu zu verlassen

7.6 Fotos anzeigen:

Von jedem Besucher, der an der Türe klingelt, wird automatisch ein Foto aufgenommen (die automatische Schnappschussfunktion muss aktiviert sein). Sie können diese Fotos folgendermaßen anzeigen:

1. Wahrend die Inneneinheit in Standby ist, drücken Sie zuerst kurz die Paste, um die Inneneinheit zu aktivieren
2. Drucken Sie die REPLAY-Taste

ODER

1. Während die Inneneinheit in Standby ist, drücken Sie zuerst kurz die Taste, um die Inneneinheit zu aktivieren
2. Drucken Sie dieENU-Soft-Taste
3. Mit den und vasten wahlen Sie die Snap show Funktion
4. Drucken Sie die Select Soft-Taste

Die zuletzt gewählte Nummer wird auf dem Display angezeigt

Der rote Buchstabe im oberen Abschnitt des Bildschirms zeigt an, welche Kamera das

Foto aufgenommen hat.

Die grünen Ziffern stellen die Fotonummer dar.

Drücken Sie die Del-Taste, um ein Foto zu loschen.

Drücken Sie die BACK-Taste, um den Fotobetrachter zu verlassen.

7.7 Auf Werkseinstellungen zurücksetzen:

1. Wahrend die Inneneinheit in Standby ist, drücken Sie zuerst kurz dieaste, um die Inneneinheit zu aktivieren
2. Drucken Sie die MENU Soft-Taste
3. Mit den und vasten wahlen Sie die Default Set Funktion
4. Drücken Sie die Select-Soft-Taste und wahlen Sie mit den und Taster, ob Sie auf Werkseinstellungen zusücksetzen möchten Ja (Yes) oder Nein (No)

Werkseinstellungen:

Lautstärke: Stufe 5

Helligkeit: Stufe 5

Tastenton: ein

1 automatischer Schnappschuss: ein

Fotospeicher: leer

8. MIT MEHREREN AUSSENEINHEITEN ERWEITERN

8.1 Einführung:

An einer einzeln Inneneinheit konnen bis zu maximal 4 Außeneneinheiten angeschlossen werden. Somit konnen Sie mehrere Eingänge ihrer Firma oder Ihrches Zuhause bewachen (Haupteingang, Personaleingang, Lager, Gartentor und Garage).

Weitere Außeneinheiten sind bei der Alecto Kundendienstabteilung über das Internet www.alecto.nl erhalten.

8.2 Weitere Außenheiten registrierten:

Registrierungsverbereitung:

1. Installieren Sie die Akkus in der Inneneinheit und laden sie auf.
2. Installieren Sie die Akkus in der AuBeneinheit oder schlieben Sie das Netzteil an.
3. Halten Sie die Innen- und AuBeneinheit bereit.
4. Halten Sie einen kleinen Schraubendreher oder eine Buroklammer bereit.

Registrieren:

1. Wahrend die Inneneinheit in Standby ist, drucken Sie zuerst kurz die taste, um die Inneneinheit zu aktivieren
2. Drucken Sie die ENU-Soft-Taste
3. Miten und -Taten wahlen Sie die Register Funktion

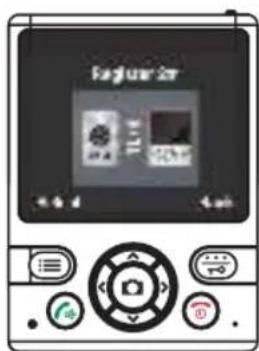

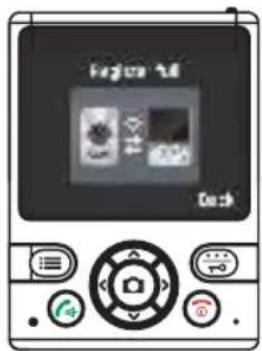

4. Drücken Sie 2x die SELECT-Soft-Taste; im unteren Abschnitt des Displays erscheint 'Suchen...'.

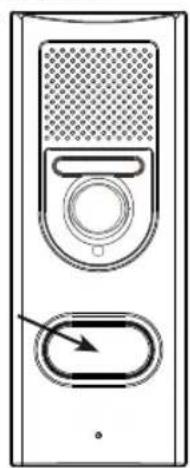

5. Drücken Sie 1x den Klingelknopf an der AuBeneinheit.

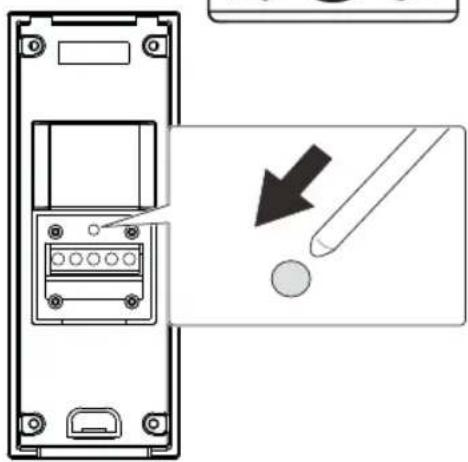

6. Zeit halten Sie die Registriertaste auf der Rückseite der AuBeneinheit gedrückt, bis die Kamerabeleuchtung nach einigen Sekunden anfängt zu blinken.
7. Die Innen- und AuBeneinheit suchen sich jetzt gegenseitig, die

Registrierung ist erfolgreich, sobald die Inneneinheit das Bild der AuBeneinheit an-zeigt; die Nummer der AuBeneinheit wird in der Mitte im oberen Display angezeigt.

Maximal 4 AuBeneinheiten:

Die Inneneinheit ist für die Registriierung von 4 Außeneneinheiten geeignet. Sobald Sie versuchen, eine fünfte Außeneneinheit zu registriieren, erscheint die Warnung "Register voll".

8.3 Abmelden:

Sie können nur ALLE AuBeneinheiten auf einmal abmelden. Anschließend konnen Sie auswahlen, ob Sie eine bestimmte AuBeneinheit erneut registrieren möchten.

1. Wahrend die Inneneinheit in Standby ist, drücken Sie zuerst kurz die Paste, um die Inneneinheit zu aktivieren
2. Nun drücken Sie gleichzeitig die Taste und die rechte -Taste und halten diese Tasten für 5 Sekunden gedrückt.

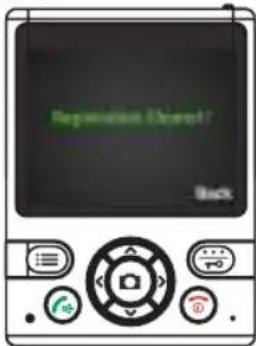

3. Nach 5 Sekunden erscheint die Meldung "Registrierung gelöscht" und alle Außenenheiten sind nun abgemeldet.

9. DIE REICHWEITE MIT DER EXTERNEN ANTENNE VERGROSSERN

Die Inneneinheit ist mit einer externen Antenne ausgestattet. Die Antenne sitzt oben

auf der Inneneinheit.

1. Schieben Sie die silberne Taste nach rechts.
2. Die externe Antenne springt heraus.
3. Drehen Sie die Antenne, bis Sie gerade ist, um die Empfangsempfindlichkeit zu erhöhen.

10. FOTOS

10.1 Einführung:

• Von jedem Besucher, der an der Türe klingelt, wird automatisch ein Foto aufgenommen.
• Dieses Foto wird im internen Speicher der Inneneinheit gespeichert, einschließlich Uhrzeit und Datum.
• Sie können Fotos im Monitormodus auch selbst aufnehmen.
  Die Fotos werden im internen Speicher der Inneneinheit gespeichert und KONNEN NICTKopiert oder verschoben werden.
  Die Inneneinheit hat eine Speicherkapazität von 50 Fotos.
• Über die Menüfungtion der Inneneinheit konnen Sie die automatische Aufnahme-funktion für Besucher deaktivieren.
• Die Inneneinheit hat eine Speicherkapazität von 50 Fotos. Wenn dieser Speicher voll ist, überschreiben jedes neue Foto das älste Foto im Speicher. Sie können die Fotos NICHT exportieren.

10.2 Anzeigen und Löschen:

1. Wahrend die Inneneinheit in Standby ist, drücken Sie zuerst kurz die -Taste, um die Inneneinheit zu aktivieren
2. Drücken Sie die Replay-Soft-Taste, das neueste Foto wird angezeigt
3. Scrollen Sie mit den Tasten und durch das Fotoverzeichnis.
4. Unten am Bildschirm werden Uhrzeit und Datum der Aufnahme angezeigt.
5. Im oberen mittleren Abschnitt des Bildschirms wird die Nummer des Fotos angezeigt.
6. Drücken Sie die linke DEL-Soft-Taste, um das aktuelle Foto zu Löschen, drükken Sie die rechte YES-Taste, um zu bestätigen oder Sie drücken die linke NO-Soft-Taste, um abzubrechen

Neben der Replay-Soft-Taste können Sie Fotos auch über das Menu anzeigen, indem Sie die Option 'Snap Show' im Setup-MENU auswahlen.

11. TÜROFFNER

11.1 Einführung:

Die Inneneinheit ist mit einer Steuerungsfunktion ausgestattet, um ein automatisches elektrisches Turschloss zu öffnen. Diese Funktion ist nur verfügbar, wenn die Au-Beneinheit mit einem externen Netzteil verbunden ist oder wenn die Inneneinheit auf dem Ladegerät befindet. Die Einheit kann NC (normal geschlossen) und NO (normal geöffnet) Turschlösser steuern.

11.2 Turschloss bedieren:

Sie konnen das Turschloss folgendermaßen aktivieren:

1. Nach dem Drücken der Drucktaste leuchtet diese auf. Ein, Ding Dong-Klingelsignal wird ausgegeben und das Gesicht des Besuchers wird am Display der Inneneinheit angezeigt.
2. Wenn Sie mit Ihrrem Besucher sprechen möchten, können Sie die Taste drucken, um den Anruf anzunehmen
3. Drücken Sie die Taste das Turschloss zu aktivieren.
4. Ihr Besucher kann nun die Tur öffnen und eintreten.

Sie können das Turschloss auch aktivieren indem Sie den Taste jederzeit für 5 - 8 Sekunden gedrückhalten.

11.3 Turschlossanschluss mit AuBeneinheit:

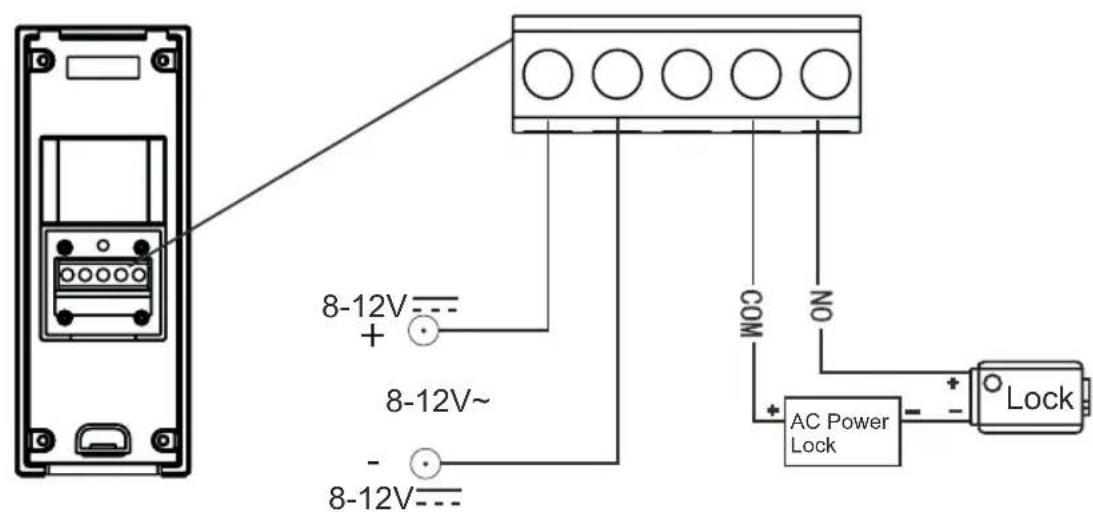

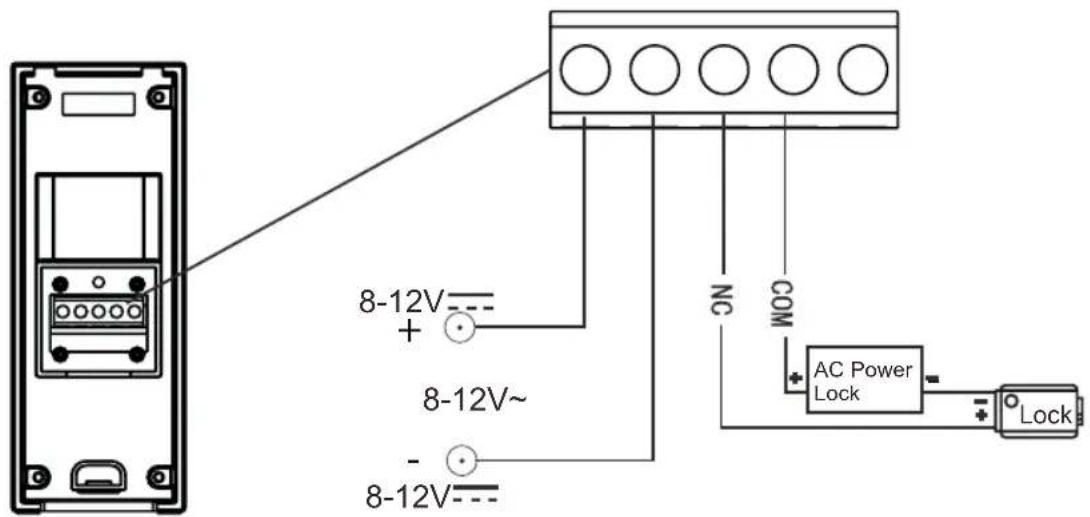

Das Turschloss kann laut folgender Abbildung angeschlossen werden.

1.4 Turschlossanschluss mit Inneneinheit:

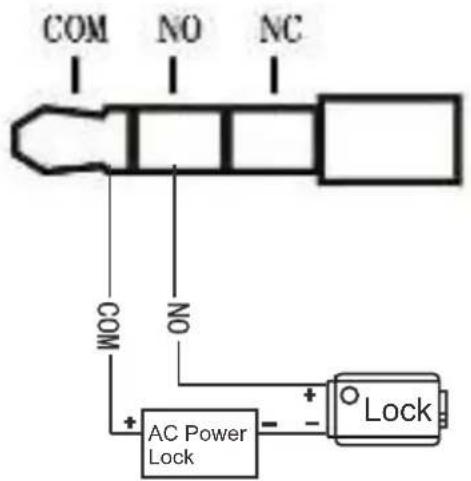

Das Turschloss kann laut folgender Abbildung angeschlossen werden. Verwenden Sie ein Kabel mit einem Stereostecker

11.5 Turschlossschalter einrichten:

Sie können eine Uhrzeit einstellen, für wie lange das Turschloss aktiviert werden kann.

1. Während die Inneneinheit in Standby ist, drücken Sie zuerst kurz die Paste, um die Inneneinheit zu aktivieren

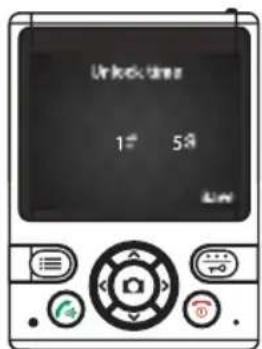

2. Nun drücken Sie gleichzeitig die Taste und die rechte -Taste und halten diese Tasten für 5 Sekunden gedrückt. Entsperrzeit' erscheint auf dem Display.
3. Mit den und -lasten wahlen Sie die richtige AuBeneinheit mit Turschloss (1~4) aus
4. Drücken Sie die oder -ste, um die Schaltdauer einzustellen (1~25 Sek.)
5. Nun drücken Sie die Zurück-Soft-Taste; "OK" erscheint auf dem Display als Bestätigung.
6. Der Bildschirm schaltet sich nach 5 Sekunden ab.

12. SYSTEMFEHLER

Wenn Sie glauben, dass ein Fehler im System aufgetreten ist, erhnen Sieitte die Akkus aus der Innen- und der AuBeneinheit. Zeit warten Sie ein paar Minuten und legen die Akkus wieder ein. Wenn das Problem dadurch nicht gelost wird, wenden Sie sichitte an den Alecto Kundendienst über das Internet www.alecto.nl

13. TECHNISCHE SPEZIFKATIONEN

13.1 Inneneinheit

Empfangs-Frequenzbereich: 2.400GHz 2.4835GHz

Empfangsempfindlichkeit: -90 dBm

Demodulationstyp

Auflosung:

Übertragungsleistung: 19 dBm (TYP)

Leistungsanforderung: Ni-MH3.6 V, 800 mAh

Stromverbrauch: 400 mA Max

Betriebstemperatur: -10^ 40^

Betriebsluftfeuchtigkeit: 0% 85% RH

Gewicht: 188 g

Empfängergroße: 85x115x27 mm (BxHxT)

Ladegerät:

Anz. der Außenstationen:

GFSK

320x240

93x55x75 mm (BxHxT)

Max.4

13.2 AuBeneinheit

Ubertragungsleistung: 19 dBm (TYP)

Modulationstyp:

Ubertragungsreichweite:

Bildsensortyp:

Effective Pixel:

Bildverarbeitung:

Bildaufösung / Bildrate:

WeiBabgleich:

Linse:

Anzeigewinkel (Diagonal)

Minimale Beleuchtung:

LED

Leistungsanforderung: 8~12V AC oder DC +/- 5%

Stromverbrauch: 500 mA Max (Zellen)

GFSK

Außenbereich: 200 m im Innenbereich 50 m

1/4" Farb-CMOS-Bildsensor

H:320 V:240

Bewegungs-JPEG

H:320V:240/25 fps

AUTOM.

2,1 mm / F2.6

135°

1 LUX (ohne LED-Beleuchtung)

6 LED

400 mA Max (8~12V AC oder DC)

Türkontakt:

Schalteistung (Res. last):

Max. Schaltspannung:

Max. Schaltstrom:

Max. Schaltleistung:

0.3 A 60 VDC / 0.5 A 125 VAC / 1 A 30V DC

125 V AC / 60 V DC

2A

62.5 VA/30 W

Betriebstemperatur: -30^ 40^

Betriebsluftfeuchtigkeit: 0% 85% RH

Gewicht: 109 g ohne 251 mit Batterien

Abmessungen:

50x125x35mm (BxHxT) ohne Batterien

50x200x35mm (BxHxT) mit Batterien

13.3 ÜBEREINSTIMMUNGSEKLRUNG

Die Übereinstimmungserklarung ist verfügbar auf:

http://DOC.hesdo.com/ADI-250-DOC.pdf

Frequenz: 2.400GHz ~ 2.4835GHz

Maximale Leistung: < 19dBm

-53-

GB

TABLE OF CONTENTS

1. INTRODUCTION 55
2. INTENDED USE 55

3. PACKAGING CONTENTS 55

4. INSTALLATION 56
