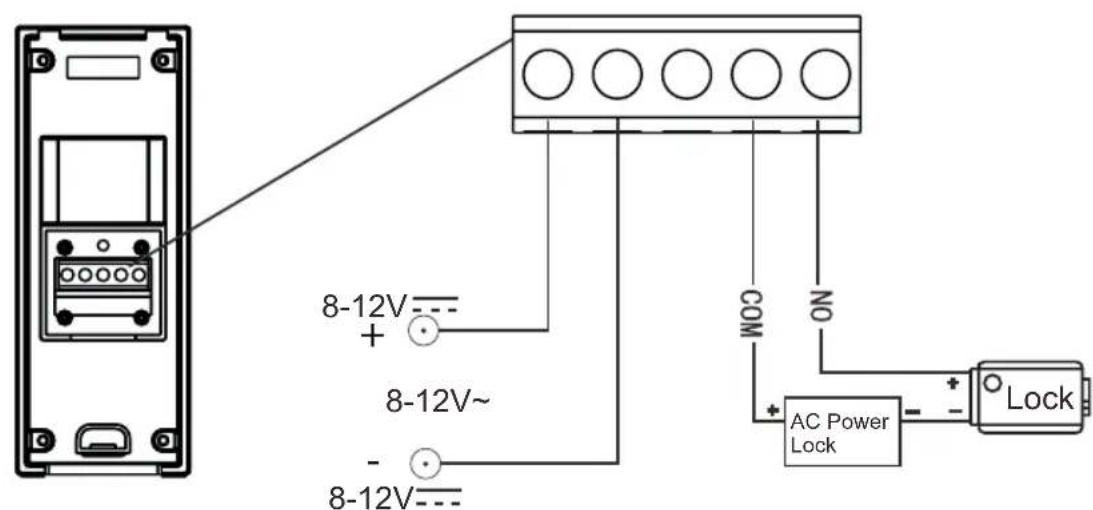

11.3 Aansluiten van een deurslot 17
11.4 Instellen schakelduur deurslot 18
12. SYSTEEM STORING 18

1. TECHNICAL SPECIFICATIONS 18
   13.1 Indoor-unit 18
   13.2 Outdoor-unit 19
   13.3 Verklaring van conformiteit 19

1. INTRODUCTION

De ADI-250 is een draadloos video deurtelefoon system. U kunt hierbij zien wie er voor de deur staat en vragen wat de reden van het bezoek is voordat u de deur open doet. Tevens worden van elke bezoeker die aanbelt een Foto gemaakt die, inclusief de datum en deijd, in het geheugen van de binnenpost worden opgeslagen. De binnenpost heeft een geheugen voor 50 van deze Foto's.

2. BEOOGD GEBRUIK

De Alecto ADI-250 bildet u de möglichkeit om draadloos te zien wie er voor de deur staat en met deze persoon te communiceren. De Alecto ADI-250 is alleen geschikt voor huishoudelijk gebruik en kan op geen enkele wijze ongewenst bezoek voorkomen.

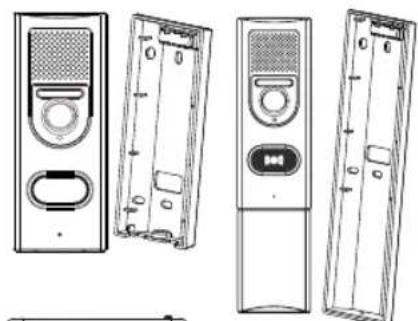

3. INHOUD VAN DEZE VERPAKKING

buiten-unit met ingebouwde camera en microfoon / luid-spreker, ophangbeugel, eventueel met batterijvak (extra Lange ophangbeugel)

binnen-unit met ingebouwd beeldscherm en microfoon / luid-spreker en oplaadbare batterij-pack en riemclip

oplader met adapter

schroevendraaier met schroeven voor installmentie en montage

4. INSTALLATIE

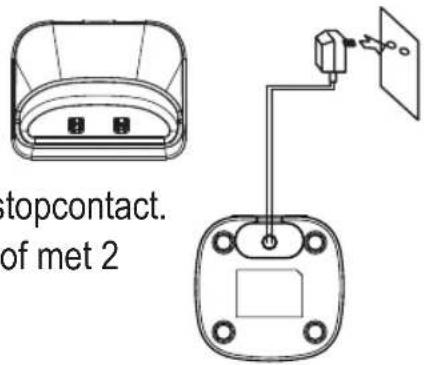

4.1 Oplader:

1. Steek hetkleine stekkertje aan het adaptersnoer onderin de oplader en doe de adapter in een 230V stopcontact.
2. Naar keuze kunt u de oplader op een tafelplaatsen of met 2 schroeven aan de wand bevestigen.

De adapter voor de oplader is inclusief.

4.2 Binnen-unit:

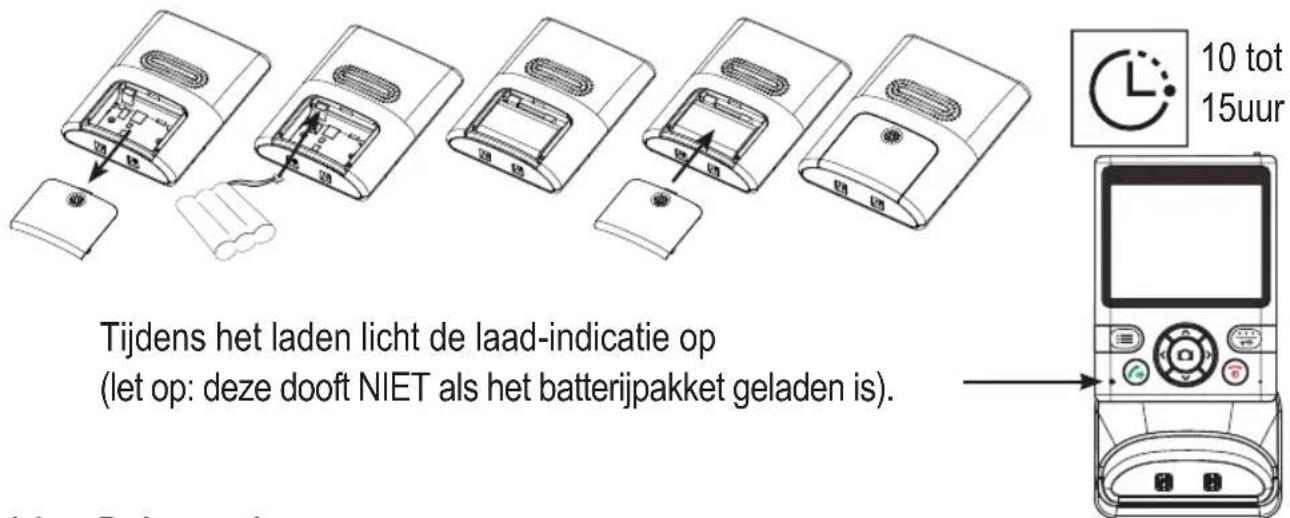

1. Schuif de batterijdeksel aan de�始zerijde van de binnen-unit waar onderen van de binnen-unit af.
2. Plaats het bijgeleverde oplaadbare batterij-pack in de binnen-unit, sluit het plugje aan op batterij aansluiting.
3. Schuif de batterijdeksel terug op de binnen-unit.
4. Plaats eventueel de riemclip.
5. Plaats de binnen-unit in de oplader en LAST deze waar 10-15 uur staan om het batterijpakket goed op te laden.

4.3 Buiten-unit:

Naar wens sunt u de buiten-unit via batterijen of via een voedingsadapter van stroom voorzien. Bij voeding via batterijen is geen monitor functie beschikbaar. Batterijen of een voedingsadapter voor de buiten-unit worden NIET meegeleverd. Eventueel kan de standarde deurbeltransformator worden gezruikt. Huidige bel en deurknop verwallen dan.

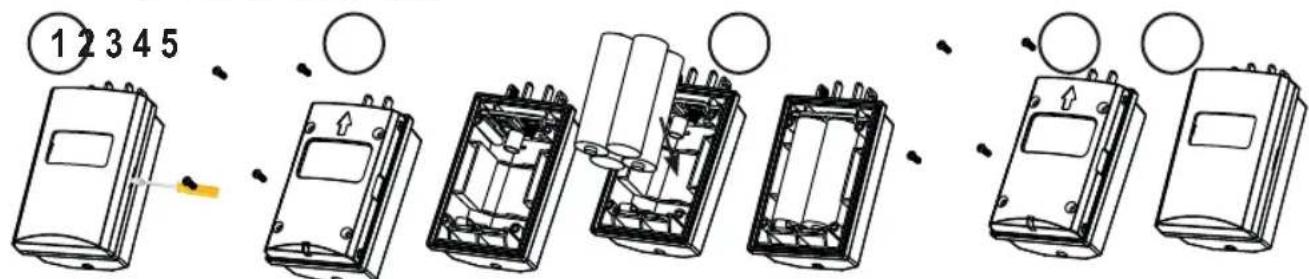

Batterijen: (formaat AA, penlite LR-6, 1.5V, 4x, exclusief)

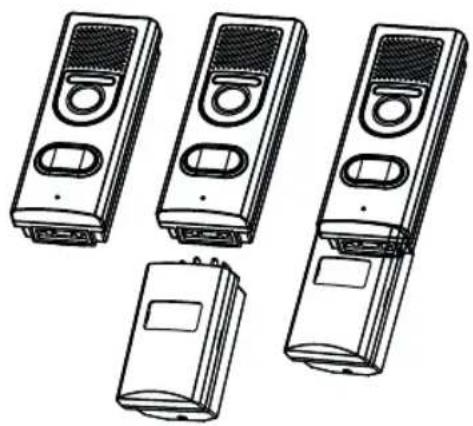

1. Verwijder eerst de beschermkap door met een schroevendraaier onder het klipje het kapje eraf te wippen.
2. Verwijder de batterijdeksel door de 4 kleine schroefjes los te schroeven.
3. Plaats de batterijen. Let hierbij op de + en -. Gebruik bij voorkeur Alkaline batterijen.
4. Plaats de batterijdeksel terug op de buiten-unit en schroef.Deze met de 4kleine schroefjes vast, en plaats beschemkap terug.
5. Klik het batterij compartment aan de onderzijde van de buitenunit.

Voedingsadapter: (8~12V AC of DC, 1000mA, exclusief)

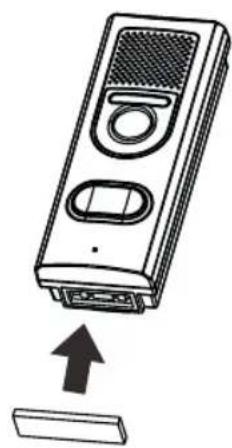

1. Verwijder de aansluitdeksel door de 4kleine schroefjes los te schroeven.

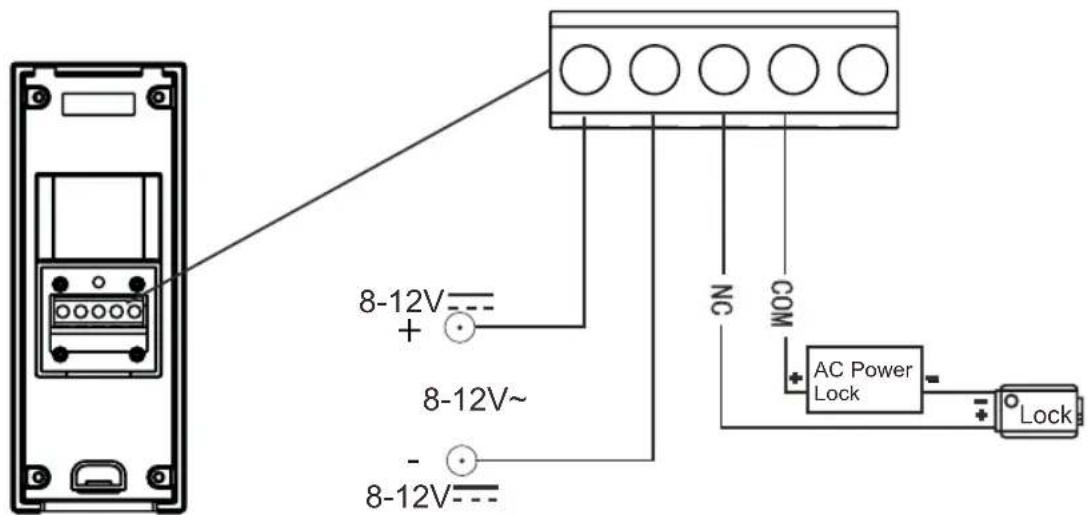

2. Sluit volgens onderstaande tekening de 8-12V adapter aan
3. Schroef de afsluitdeksel terug op de buiten-unit

De isolatie eerst voor ongeveer 1cm afstrippen U hoeft Niet te letten op (+) en (-) aansluiting. Het draadje in duwen en vast schroeven.

De aansluiting voor het batterij compartment kan worden afgewerkt met het meegeleverde rubberenplaatje met kleef laag. Verwijder de beschermlaag van het rubberplaatje en plank deze aan de onderzijde over de aansluitingen.

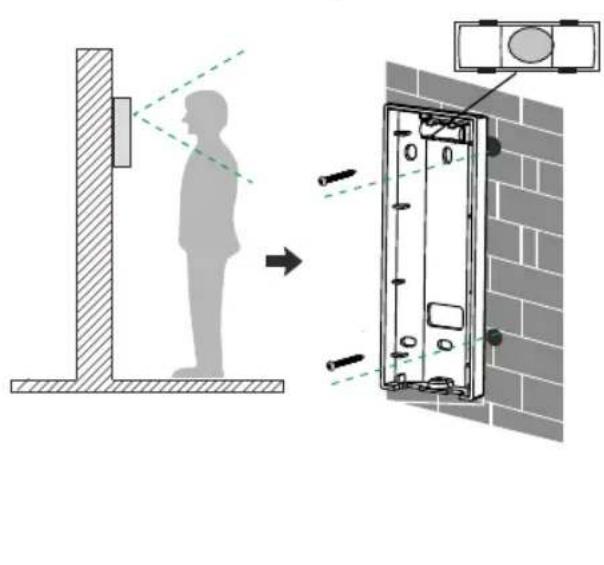

Bevestigen:

1. Bepaal de hoogte waarop u de buiten-unit wilt monteren.
2. Houd de ophangbeugel op de gewenste hoogte gegen de muur en teken de boorgaten af.
3. Boor de gaten,plaats hierin de pluggen en bevestig de ophangbeugel. Met ingebouwde waterpas kan de beugel preciesrecht worden gehangen. Bij gebruik van een externe voeding dienen de kabels door het gat in de achterkant van de ophangbeugel worden gevoerd en worden gemonteerd op de aansluitstrip.

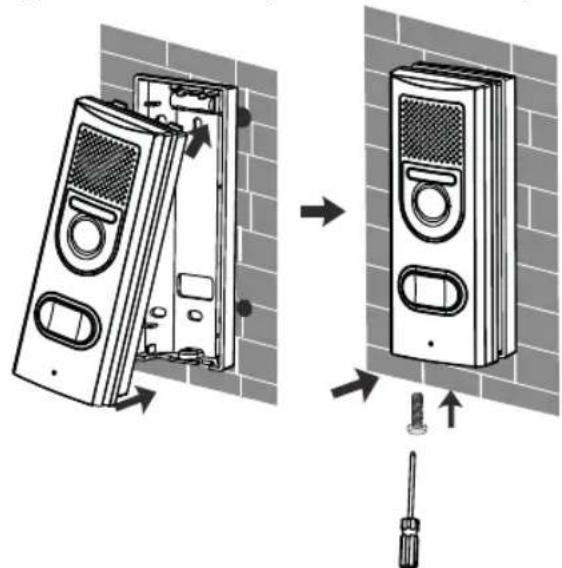

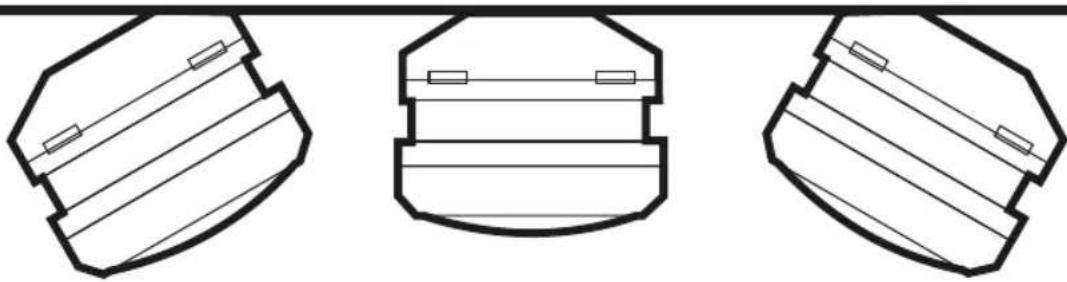

4. Schuif nu volgens de onderstaande afbeelding eerst de bovenkant van de buiten-unit in de ophangbeugel en duw cervolgens de onderzijde in de beugel.
5. Fixeer verwolgens de buiten-unit in de beugel met het meegeleverde schroefje.

In het geval de camera schuinaar links of schuinaar rechts moet kijken, bevestig dan eerst de muurbeugel schuin gegen de wand enplaats hierop de rechte muurbeugel.

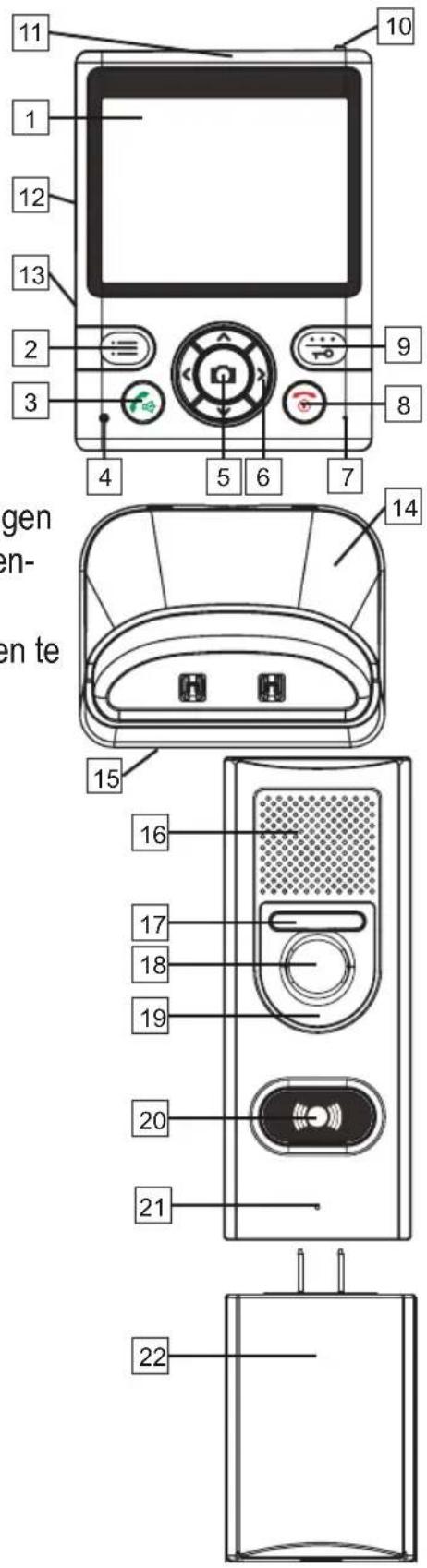

5. OVERZICH

5.1 Binnen-unit:

1. Beeldschemm
2. Linker soft toets
3. Spreektoets, om de oproep aan te nemen
4. Laad LED-indicatie
5. Handmatige moment opname, camera selecteer toets
6. Navigatietoetsen
7. Ingebouwde microfoon
8. Aan/uit toets, Stoptoets, om de oproep te beeindigen
9. Rechter soft toets, toont afbeeldingen, slot ontgren-delen
10. Schakelaartje om de externe anteenneaar buiten te klikken voor een beter bereik
11. Externe antenne
12. Ingebouwde luidspreker
13. Batterijcompartment
14. Lader
15. Aansluiting adaptersnoer

5.2 Buiten-unit:

1. Ingebouwde luidspreker
2. Nachtverlichting
3. Ingebouwde camera
4. Lichtcel
5. Deurbelknop met ingebouwdeverlichting
6. Ingebouwde microfoon
7. Losse batterij compartment

6. GEBRUIKEN

6.1 In- en uitschakelen:

Buiten-unit:

Zodra batterijen zijn geplaatst of de adapter is aangesloten, is de buiten-unit ingeschakeld. De buiten-unit kan nicht worden uitgeschakeld.

Binnen-unit:

Druk 4 seconden op toets om de binnen-unit in te schakelen.

Nogmaals 8 seconden op toets drukken om de binnen-unit UIT te schakelen.

Let op: de binnen-unit worden NIET automatisch ingeschakeld als u deze in de oplader staat.

6.2 Als er worden aangebeld:

Bij het indrukken van de drukknoplicht de drukknop op. Een ding-dong belsignaal klink en het gezicht van de bezoeker verschijnt in het scherm van de binnen-unit.

• bij weinig omgevingslicht worden de objectverlichting bij de buiten-unit ingeschakeld

• automatisch worden er een Foto van de bezoeker gemaakt en in het geheugen van de binnen-unit opgeslagen (zie ook hoofdstuk 9)

• als u niets doet, dan worden de oproep automatisch na ± 20 seconden beeindigd

• als u geen zin in dit bezoek heeft, druk dan op toets het beeld van de bezoeker verdwijnt van het beeldschem
• als u het bezoek te woord wilt staan, druk dan op toets om de oproep te accepteren

Als u de oproep heeft geaccepteerd (max. 1 minuut):

• door middel van de ingebouwde microfoon en luidspreker in de binnen-unit en in de buiten-unit kurz u met de bezoeker spreken; let op dat u de binnen-unit NIET als een telefoonhoorn gegen uwoor moet honden. Laat de binnen-unit in

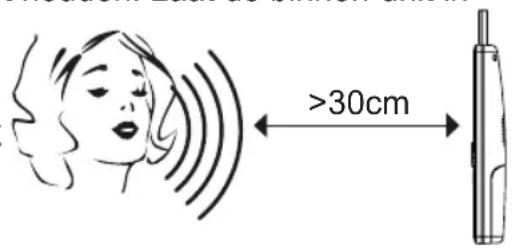

de oplader staanijdens het praten met de bezoeker of houd de binnen-unit in uw hand op ongeveer 30cm van uw mond en praat met een normala stemvolume

• het volume van de luidspreker van de binnen-unit=kunt u met de toetsen instellen (het volume van de luidspreker van de buiten-unit is vast ingesteld en kan nicht gewijzigd worden)

• de helderheid van het beeld kunt u met de toetsen ∧ en Vistellen

• bij het aanbellen werden al een Foto van de bezoeker gemaakt maar ookijdens het gesprek met de bezoeker kut u een Foto maken door op toets te drukken

• druk op toets om de verbinding te verbreken (of wacht totdat na 2 minutes de verbinding automatisch verbroken worden)

Als er meer buiten-units+zijn aangemeld:

Als er meer buiten-units zich aangemeld en er wordt aangebeld, dan kurz u aan het camera-nummer X# boven in het beeld zien bij welke buiten-unit de bezoeker aanbelt.

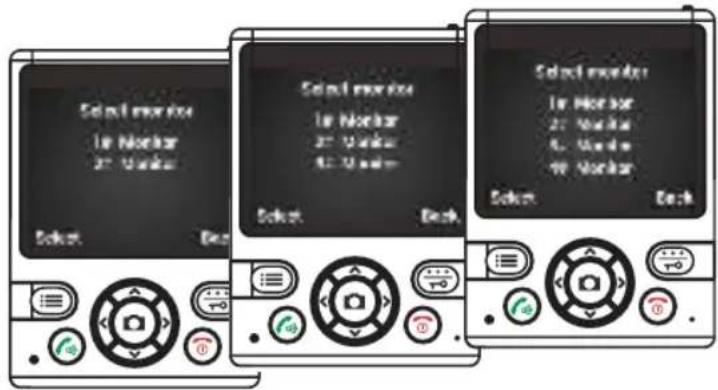

6.3 Monitor: (zelf়uitkijk) (alleen bij gebruik op externe voeding))

Ook als er niemand op de deurbel drukt, kurz u de camera inschakelen en desgewenst een Foto make.

• druk kort op toets om de binnen-unit uit de slaapstand te halen
• druk op softentoets en houdt deze 1 seconden in om de monitor functie in te schakelen, het scherm worden ingeschakeld en u ziet de omgeving voor de camera
• via de luidspreker=kunt u luisteren (terugpraten gaat alleen nadat u op toets heeft gedrukt)
• druk op toets om een Foto te make
• druk op toets om de verbinding te verbreken of wacht totdat na 5 minutes de verbinding automatisch verbroken worden

Als er meer buiten-units zich aangemeld:

Als ermeer buiten-units zich aangemeld en u drukt op toets en houdt deze 1 seconden in dan moet u eerst met de toetsen en dgewenste buiten-unit selectoren en dan op toets Select drukken.

Let op: als de buiten-unit met batterijen gevoed worden, is de monitor functie NIET möglichk.

7. INSTELLEN

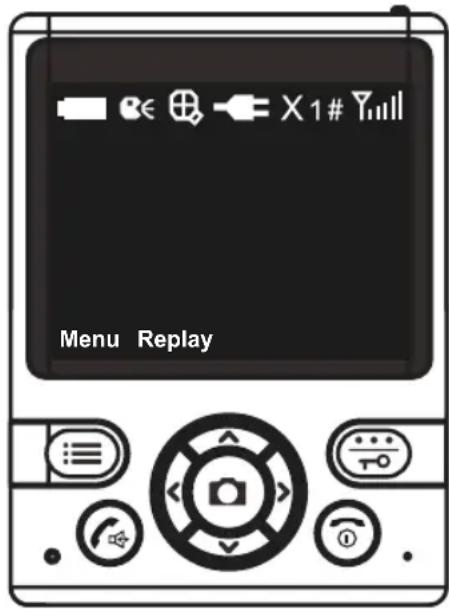

Via de menu-functie van de binnen-unitkest u diverse instellenen van de video deurtelefoon beheren.

Batterij capaciteitsindicatie

Terugspreken individatie

Indicatieijdens zoomen

Power indicatie, de intercom is op vaste stroom aangesloten

Belsignaal afgebrozen

Actieve camera

RF signalsterkte

7.1 Volume:

Behalveijdens gebruikkest u ook in het menu het volume instellen:

1. druk, als de binnen-unit in rust is, eerst kort op toets om de binnen-unit wakker te make
2. druk op soft toets MENU
   3.selecteer met toetsen en defunctie Volume
3. druk op soft toets Select
4. stel met de toetsen < en >net volume in
5. druk 2x op soft toets BACK om de instelling op te slaan en het menu te sluiten

7.2 Helderheid:

Behalveijdens gebruik=kunt u ook in het menu de helderheid instellen:

1. druk, als de binnen-unit in rust is, eerst kort op toets om de binnen-unit wakker te make
2. druk op soft toets MENU
   3.selecteer met toetsen enve functie Brightness
3. druk op soft toets Select
4. stel met de toetsen < en >de holderheid in
5. druk 2x op soft toets BACK om de instelling op te slaan en het menu te sluiten

7.3 Tijd en datum:

Bij de Foto van de bezoeker worden deijd en de datum getoond. Dezeijd en datum stel u hier in:

1. druk, als de binnen-unit in rust is, eerst kort op toets om de binnen-unit wakker te make
2. druk op soft toets ENU
   3.selecteer met toetsen enve functie Date & Time
3. druk op soft toets Select
4. wissel met de toetsen < en >ussen de uren, minutes, dag of datum en gebruik de toetsen en on de instelling te wijzigen
5. druk 2x op soft toets BACK om de instelling op te slaan en het menu te sluiten

7.4 Toetstoon:

Elke keer als u een toets indrukt klinkt een toetstoon. Deze toon kurz u in- of uitschakelen:

1. druk, als de binnen-unit in rust is, eerst kort op toets om de binnen-unit wakker te make
2. druk op soft toets MENU
   3.selecteer met toetsen enve functie Key tone
3. druk op soft toets Select
4. selecteer met de toetsen an on de toetstoon aan (On) ofuit (Off) wilt zetten
5. druk op soft toets Select om de instelling op te slaan en op soft toets BACK om het menu te sluiten

Van elke bezoeker die op de deurbel drukt worden automatisch een Foto gemaakt. Deze functie kurz uuitschakelen, inschakelen, 1 Foto/druk, 2 Foto's/druk of 3 Foto's/druk:

1. druk, als de binnen-unit in rust is, eerst kort op toets om de binnen-unit wakker te make
2. druk op soft toets MENU
   3.selecteer met toetsen en de functie Auto. snap set.
3. druk op soft toets Select
4. selecteer met de toetsen en het automatisch Foto makeen aan (On) ofuit (Off) wilt zetten
5. druk op soft toets Select om de instelling op te slaan en op soft toets BACK om het menu te sluiten

7.6 Foto's bekijken:

Van elke bezoeker die op de deurbel drukt worden automatisch een Foto gemaakt (automatischoto makendient aan te staan).De fotoskunnen op de volgende manier worden bekeken:

1. druk, als de binnen-unit in rust is, eerst kort op toets om de binnen-unit wakker te make

2. druk op toets REPLAY OF

3. druk, als de binnen-unit in rust is, eerst kort op toets om de binnen-unit wakker te make

4. druk op soft toetsENU
   3.selecteer met toetsen enve functie Snap show
5. druk op soft toets Select

Nu verschijnt de LAST gemaakte Foto in beeld.

De rode letter boven in beeld geeft aan door welke camera de Foto is gemaakt.

De groene cijfers geeft het fotonummer aan.

Met soft toets Del kan de Foto worden gewist.

Toets BACK om Foto's bekijken te verlaten.

7.7 Terug maar de fabrieksinstellungen:

1. druk, als de binnen-unit in rust is, eerst kort op toets om de binnen-unit wakker te make
2. druk op soft toets MENU
   3.selecteer met toetsen enve functie Default Set
3. druk op soft toets Select en selecteer met de toetsen of fabrieksinstelling terug wilt zetten (Yes) of nicht wilt terugzetten (No)

Fabrieksinstellungen:

volume: niveau 5

helderheid: niveau 5

toetstoon: aan

automatisch 1oto make:n:aan

foto geheugen: leeg

8. UITBREIDEN MET MEER BUITEN-UNITS

8.1 Introductie:

Tot maximaal 4 buiten-units können verbinding hebben met een binnen-unit. Op deze wijze=kunt u meertere toegangen tot uw bedrijf of woning bewaken (hoofdingang, personeelsingang, magazijn, tuindeur, schuur).

Extra buiten-units waar verkrijgbaar via de Alecto servicedienst: www.alecto.nl

8.2 Extra buiten-unit(s) aanmelden:

Voorbereiding bij aanmelden:

1. Plaats batterijen in de binnen-unit en laad deze op.
2. Plaats batterijen in de buiten-unit of sluit de adapter hier op aan
3. Houd zowel de binnen-unit als de neue buiten-unit bij de hand
4. Houd eenkleine schroevendraier of een pinnetje van een paperclip bij de hand

Aanmelden:

1. Druk, als de binnen-unit in rust is, eerst kort op toets om de binnen-unit wakker te make
2. druk op soft toets ENU
   3.selecteer met toetsen en de functie Register

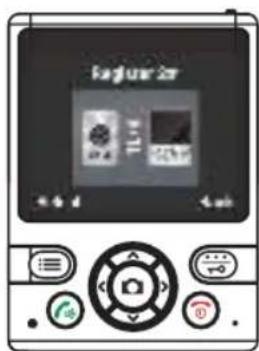

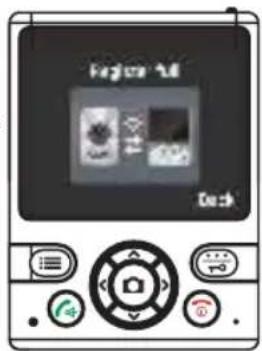

3. druk 2x op soft toets SELECT, onder in het display verzschijn 'Searching...'.

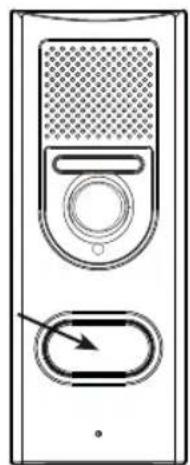

4. druk 1x op de beltoets van de buiten-unit

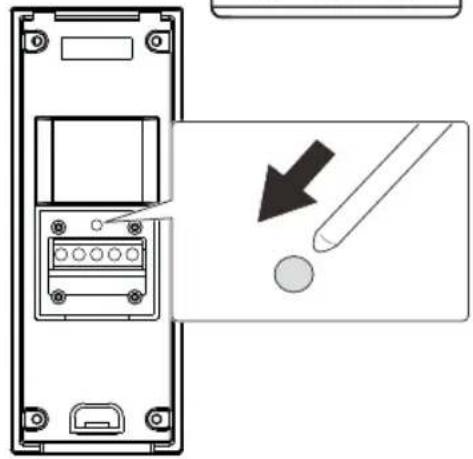

5. houd nu de aanmeldtoets aan de achefterzijde van de buiten-unit ingedrukt totdat de cameraverlichting na enkele seconden gaat knipperen
6. de binnen-unit en de buiten-unit gaan nu waar elkaar op zoek; zodra de binnen-unit het beeld

van de buiten-unit toont, is de registratie gelukt; midden bovenin het beeld staat het nummer van de buiten-unit

Maximaal 4 buiten-units.

De binnen-unit is geschikt voor het aanmelden van 4 buiten-units. Zodra u een vijfde buiten-unit wilt aanmelden, verschijnt de waarschuwing "Register Full".

8.3 Afmelden:

U kurz alleen ALLE buiten-units in een keer afmelden. Nadien kurz u dan een bepaalde buiten-unit wee opniew aanmelden voor zover van toepassing.

1. Druk, als de binnen-unit in rust is, eerst kort op toets om de binnen-unit wakker te make
2. Druk nu tegelijk op toets en op de rechter toets en houd deze toetsen 5 seconden ingedrukt.

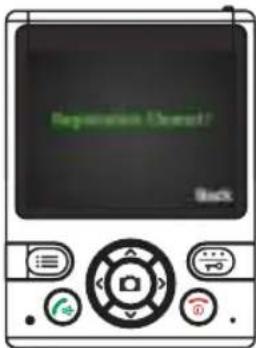

3. Na 5 seconden verschijnt de melding 'Registration Cleared' en+zijn alle buiten-units afgemeld.

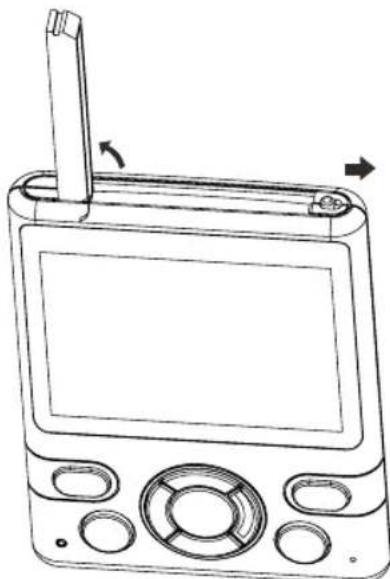

9. VERGROTEN VAN HET BEREIK MBV EXTERNE ANTENNE

De binnen-unit heeft een externe antennne. De antennne zit aan de boven kant van

de binnen-unit.

1. Druk het zilveren knopje maar rechts
2. De externe antennae springt omhoog.
3. Draai de antennze zodat deze vertikaal staat.

De ontvangstgevoeligheid neemt nu toe.

10. FOTO'S

10.1 Introductie:

• Van iedereen die op de deurbel drukt worden automatisch een Foto gemaakt.
• Deze Foto worden, inclusief deijd en de datum van deze Foto, in het interne geheugen van de binnen-unit opgeslagen.
• In de monitor-mode=kunt u zich ook Foto's make.
• De Foto's worden in het interne geheugen van de binnen-unit opgeslagen en zijn nicht maar buiten te kopieren of te verplaatsen.
• De binnen-unit heeft een geheugencapaciteit voor 50 Foto's.
• Via de menu-functie van de binnen-unitkest u het automatisch nemen van een Foto van de bezoeker uitschakelen.
• De geheugencapaciteit van de binnen-unit bedraagt 50oto's. Is het geheugen vol dan za elke nieuwe Foto de oudste Foto uit het geheugen overschrijven. U kunt de Foto's NIET exporteren.

10.2 Kijken en wissen:

1. druk, als de binnen-unit in rust is, eerst kort op toets om de binnen-unit wakker te make
2. druk op soft toets Replay, de LAST genomenoto wordt weergegeven
3. blader met de toetsen < en >door het fotobestand
4. onder in het beeld worden de tijd en de datum van het nemen van de Foto getoond
5. midden boven in het beeld worden het volgnummer van de Foto getoond
6. druk op de linker soft toets DEL om deze Foto te wissen, druk op de rechtener soft toets YES om te bevestigen of op de linker soft toets NO am te annuleren

Behalve met soft toets Replay kurz u het Foto kijken ook via het menu starten. Selecteer hiervoor de optie 'Snap Show' in het instel-menu.

11. DEUROPENER

11.1 Introductie:

De bietenpost heeft een besturing in zich om een automatisch elektrisch deurslot te latenten openen. Voor aansluiting van het slot aan de belknop dient de buiten-unit teijken aangesloten op een externe adapter. Voor aansluiting van het slot aan de lader dient de binnen-unit in de lader te staan om de deur te konnen openen. Dit apparaat kan zowel NC(normaal gesloten) als NO(normaal open) deursloten bedieren.

11.2 Bediening van het deurslot:

Het activeren van het deurslot gaat op de volgende manier.

1. Bij het indrukken van de drukknoplicht de drukknop op. Een ding-dong bel-siignaal klink en het gezicht van de bezoeker verschijnt in het scherm van de binnen-unit
2. Om het bezoek tewoord te staan, druk op toets om de oproep te accepteren. U kunt nu spreken met de bezoeker.
3. Druk op toets het deurslot te activeren.
4. De bezoeker kan de deur openen enaar binnen gaan.

De deur kan ook geopend worden door op elk moment de toets 5 tot 80 seconden ingedrukt te houden om het deurslot te activeren

11.3 Aansluiten van een deurslot via buitenpost:

Het deurslot kan volgens onderstaande tekening worden aangesloten.

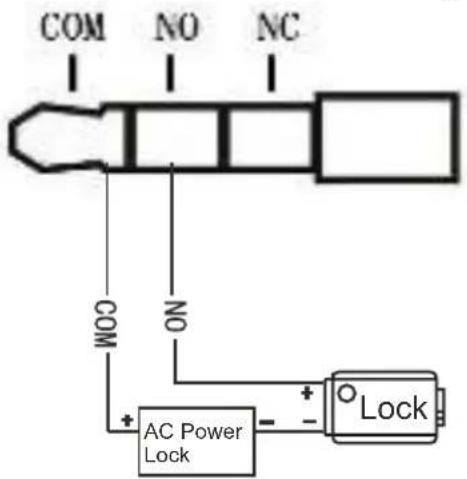

11.4 Aansluiten van een deurslot via binnenpost:

Het deurslot kan volgens onderstaande tekening worden aangesloten. Gebruik een kabel met een stereo-aansluiting.

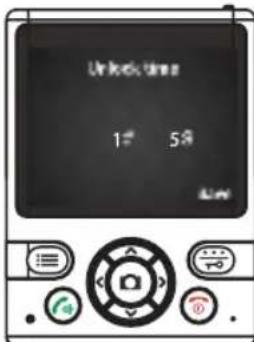

11.5 Instellen schakelduur deurslot:

Deijd dat het deurslot geactiveerd kan worden ingesteld.
1. Druk, als de binnen-unit in rust is, eerst kort op toets om de binnen-unit wakker te make
2. Druk nu tegelijk op toets en op de rechtter toets houd deze toetsen 5 seconden ingedrukt. "Unlock time"verschijnt in het display.
3. Selecteer met de toetsen < en >de juiste buitenpost met deurslot (1~4)
4. Druk op of on de schakelduur in te stellen (1~25 sec.)
5. Druk daarna op soft toets Back. "OK" verschijnt in het display ter bevestiging
6. Na 5 sec. schakelt het scherm automatisch uit

12. SYSTEEM STORING

Bij een vermeende systeemstoring dient u de batterijen uit de binnen-unit en uit de buiten-unit te nemen. Wacht nu enkele minuten en plaats de batterijen wee terug. Is hiermee de storing nog Niet verholpen, neem dan contact op met de Alecto servicedienst via internet www.alecto.nl

13. TECHNICAL SPECIFICATIONS

13.1 Indoor-unit

De verklaring van conformiteit is beschikbaar op: http://DOC.hesdo.com/ADI-250-DOC.pdf

Frequentie:

2.400GHz 2.4835GHz

Maximum Vermogen :

<19dBm

FR

TABLE DES MATIÈRES

1. INTRODUCTION 21
2. UTILISATION PREVUE 21

3. CONTENU DE L'EMBALLAGE 21

4. INSTALLATION 22
