Technische kenmerken	Draadloze deurbel, bereik tot 100 meter, 36 melodieën, verstelbaar volume.
Gebruik	Eenvoudige installatie, werkt op batterijen, ideaal voor huizen en kantoren.
Onderhoud en reparatie	Batterijvervanging nodig, regelmatige reiniging van de buitenunit aanbevolen.
Veiligheid	Weerbestendig, geluidssignaal om te waarschuwen bij bezoek.
Algemene informatie	Compatibel met meerdere deurtypes, modern en discreet ontwerp.

Veelgestelde vragen - DVC1000 ALECTO

Hoe installeer ik de ALECTO DVC1000 deurbel?

Volg deze stappen om de ALECTO DVC1000 deurbel te installeren: 1. Kies een geschikte locatie bij uw voordeur. 2. Bevestig de deurbelhouder aan de muur met de meegeleverde schroeven. 3. Plaats de deurbel in de houder. 4. Zorg ervoor dat de deurbel wordt gevoed door batterijen of is aangesloten op een stroombron.

Waarom gaat mijn ALECTO DVC1000 deurbel niet?

Als uw deurbel niet werkt, controleer dan eerst of de batterijen correct zijn geplaatst en niet leeg zijn. Zorg er ook voor dat de deurbel goed is verbonden met de ontvanger en dat de ontvanger is aangesloten en ingeschakeld.

Hoe stel ik het volume van de ALECTO DVC1000 deurbel in?

Om het volume van de ALECTO DVC1000 deurbel aan te passen, zoekt u de volumeknop op de ontvanger. Druk op deze knop om het geluidsniveau naar wens te verhogen of te verlagen.

Werkt de ALECTO DVC1000 deurbel buiten?

Ja, de ALECTO DVC1000 deurbel is ontworpen voor gebruik buitenshuis. Zorg er gewoon voor dat deze op een plaats wordt geïnstalleerd die beschermd is tegen extreme weersomstandigheden.

Hoe vervang ik de batterijen van de ALECTO DVC1000 deurbel?

Om de batterijen te vervangen, verwijdert u de deurbel uit de houder. Open het batterijvak aan de achterkant van het apparaat en vervang de oude batterijen door nieuwe, waarbij u op de aangegeven polariteit let.

Hoe synchroniseer ik de ALECTO DVC1000 deurbel met de ontvanger?

Om de deurbel met de ontvanger te synchroniseren, drukt u op de synchronisatieknop op de ontvanger en vervolgens op de knop van de deurbel. Wacht tot de ontvanger een geluid maakt om de synchronisatie te bevestigen.

Wat moet ik doen als het signaal van de ALECTO DVC1000 deurbel zwak is?

Als het signaal zwak is, probeer dan de ontvanger dichter bij de deurbel te plaatsen of obstakels tussen beide te verminderen. Vermijd het plaatsen van de ontvanger in de buurt van elektronische apparaten die storing kunnen veroorzaken.

Is de ALECTO DVC1000 deurbel compatibel met andere apparaten?

De ALECTO DVC1000 deurbel is voornamelijk ontworpen om te werken met zijn specifieke ontvanger. Mogelijk is deze niet compatibel met andere deurbelsystemen of soortgelijke apparaten.

GEBRUIKSAANWIJZING DVC1000 ALECTO

Deurbel met camera en App.

De Alecto deurbelcamera DVC-1000 is een deurbeldrukknop met camera. Deze kan worden verrangen voor de huidige deur drukknop. Als de oude installmentie een mechanische deurbel ( deurbel die werkt met spel on klepeltje) heeft dan kan deze blijven werken.

Eenvoudige installment zonder draden te trekken, werkt nagenoeg op alle huidige installaties.

De interne batterij worden geladen via de installmentie. De batterij dient vol te zijn en vol worden gehouden voor de juiste werkinq.

Via de wifi verbinding van de deurbelcamera kurz u worden geinformeerd wanner iemand op de deurbeldrukknop drukt. Tevens is het möglichk dat er een video opname gemaakt worden degene die aan de deur staat. Via de Gratis app. (AlectoCam) kurz u meekijken wie er aan de deur staat. Eventueel kurz u diegene spreken.

De AlectoCam app is ontwikkeld voor Android en iOS toestellen.

De camera is voorzien van nachtverlichting waardoor in een donkere omgeving objecten die zich binnen 5 meter van de camera bevinden, duidelijk verlicht worden.

Indien alles maar behoren werkdt dient u als eerste uw wachtwoord aan te passen. Het fabriekswachtwoord is nicht uniek en onwelwillende zouden dan met behulp van uw UID code mee+kunnen kijkken.

LET OP: De AlectoCam app. is ontworpen voor het besturen van meerdere type camera's. Er+kennen functies in de app. voorkomen die Niet door de gebruike camera worden ondersteund.

2.0 Voorbereiding voor het installereren.

Om de deurbelcamera te lien werkken via het WIFI netwerk en de bijbehorende APP. op de telefon of tablet, dient deze eerst te worden aangemeld op het WIFI netwerk.

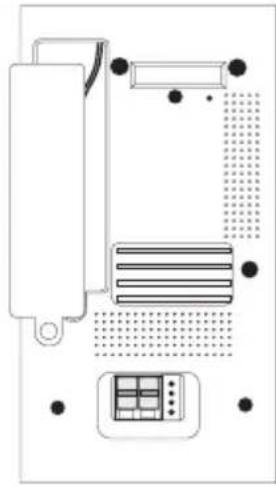

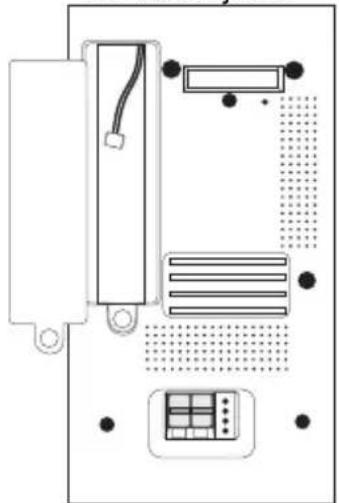

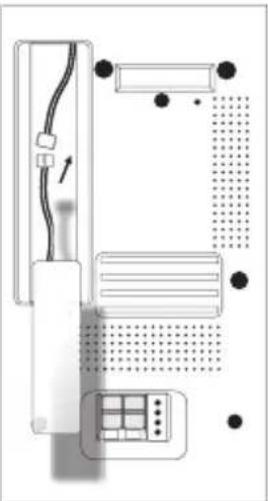

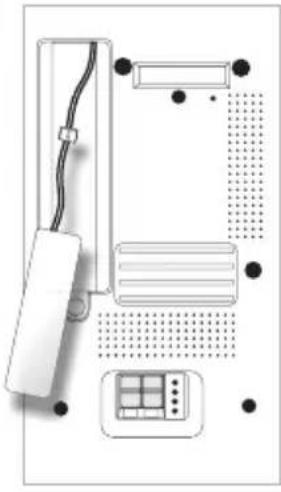

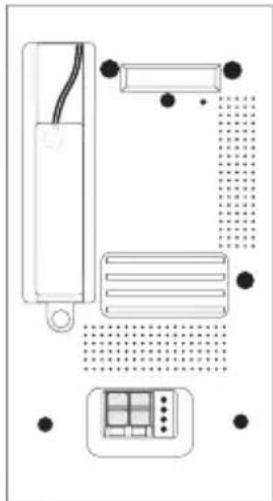

1. Sluit meegeleverde batterij mbv. de connector aan op de deurbel camera. Plaats daarna batterij in het batterijvak.

1. Sluit de deurbelcamera aan op de beltransformator of een losse adapter (oftewel: voeding) van 12 Volt en 1 Amp. De voeding mag zowel gelijkspanning als wisselspanning geben. Gebruik een voeding van minimaal 1A. Druk op het klipje aan de boenzijde van het aansluitblokje en steek de draadjes in het aansluitblokje. Druk nu Niet op de deurknop van de camera. De aangesloten voeding za dan worden kortgesloten. De accu worden nu opgeladen.

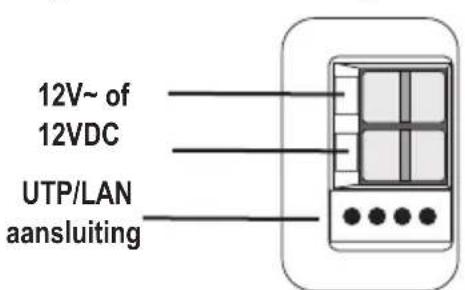

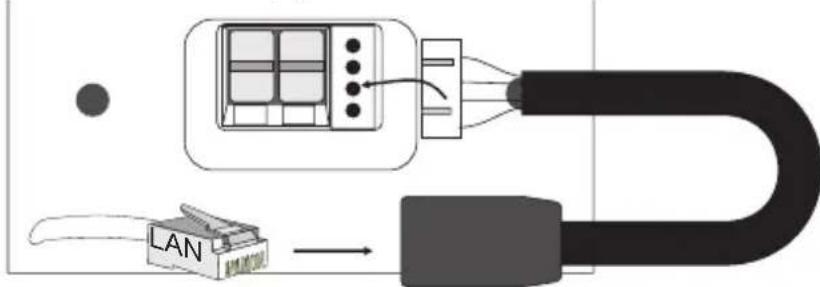

1. Sluit de meegeleverde losse UTP aansluiting aan op het aansluitblok aan de onderzijde van de deurbelcamera. Verbind nu mbv. een UTP kabel de deurbelcamera met de gebruike router in扣除.

Advies: Laad de accu voor minimaal 12uur op.

1. Download de AlectoCam APP. van de Playstore of AppStore.

Android

Ga waar de Play Store enzoek maar AlectoCam

of

iOS

Ga waar de App store enzoek waar AlectoCam Installer de volgende APP:

3.0 AANMELDEN VAN CAMERA OP SMARTPHONE OF TABLET.

1. Sluit de deurbelcamera aan volgens de beschrijving in paragraaf "2.0 voorbereiding voor het installereren".
2. Start de AlectoCam App. (let op: maar gebruik van hetzelfde network als de camera als deze met LAN kabel is aangesloten).
3. Druk op + of teken rechtsboven in het scherm om een camera toe te voegen.
4. U kunt op 2 manieren de camera activeren: A: QR-code

B: Zoeken via LAN.

A: Druk op 'Scan' om met een QR-codescanner de UID-code te scannen die op de deurbelcamera is te vinden. Lukt het scannen nicht dan is de möglichkheid om de UID code handmatig in te voeren. Ga waar punt 5.
B: Druk op Zoeken' om op hetzelfdeetwork waar uw Smartphone/Tablet op is aangemeld te zoeken aan beschikbare camera's. Dit werkt alleen als de Smartphone of Tablet metdezelfdeWiFi-router of modem verbinding heeft als waar de deurbelcamera op aangesloten is. In een volgend scherm wordt(en) de gezonden camera(s) getoond.

Kies de camera. Ga waar punt 5.

1. Voer bij wachtwoord het juiste wachtwoord van de deurbelcamera in. Standaard is dit "admin".
2. Wijzig bij "Apparaat naam" eventueel de naam van de deurbelcamera in een eigen gekozen naam (bv Voordeur).
3. Druk nu op ok vink ✓ rechtsboven.
4. Als het juiste wachtwoord is ingegeven maakt de APP. contact met de camera. Is dit nicht het geval dan verschijnt een popup scherm met "Verkeerd wachtwoord". Voer het juiste wachtwoord in.
5. De APP. logt nu in op de deurbelcamera. Er verschijnt "Camera toevoegen gelukt". Het overzicht scherm verschijnt. Druk nu op de het scherm van de camera (dit kan nog grijs়) om live beeld te krijgen.

3.1 CAMERA AANMELDEN OP EIGEN WIFI NETWORK

1. Druk in het overzichtsschem op toets i stellingen.
2. Druk dan op de toets WiFi netwerken.
3. De camera scant voor beschikbare WiFi netwerken. Kies uw eigien WiFi netwerk en geef het juiste wachtwoord in.
4. Maak de LAN kabel los. Als de batterij voldoende geladen is zal de camera nu verbinding makes met het WiFi network. Als de batterij Niet voldoende is geladen zal de camera proberen verbinding te makes, maar dit zal nicht lukken. Wacht tot de batterij voldoende is geladen.
5. De camera zal zich nu via het WiFietworkaanmelden op uw eigienWiFi network.
6. Start de app. op om contact te krijgen met de camera.

Note: De bedieningsschermen:tussen iOS en Android kunnen enigszins anders zij.

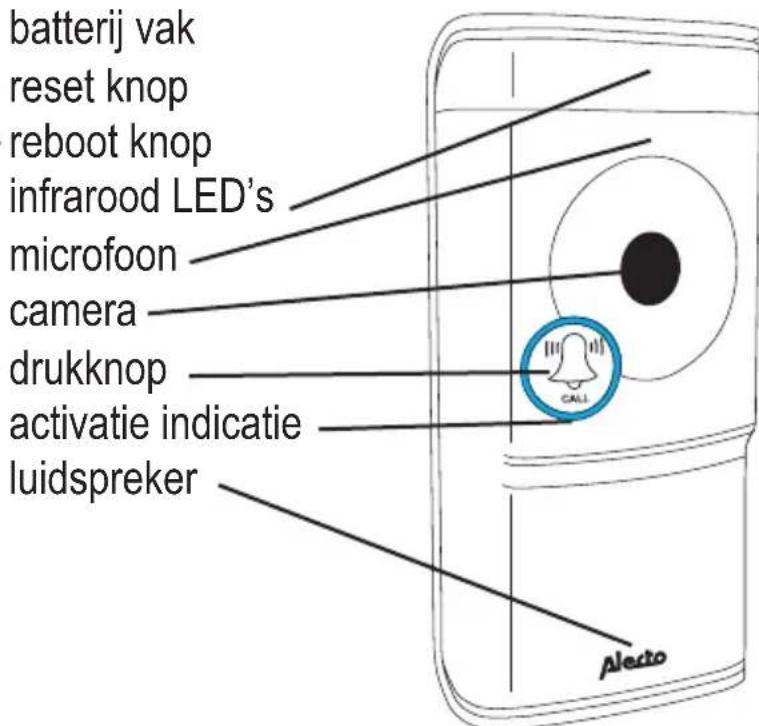

4.0

OVERZICH

aansluitblok (voeding en UTP-plug)

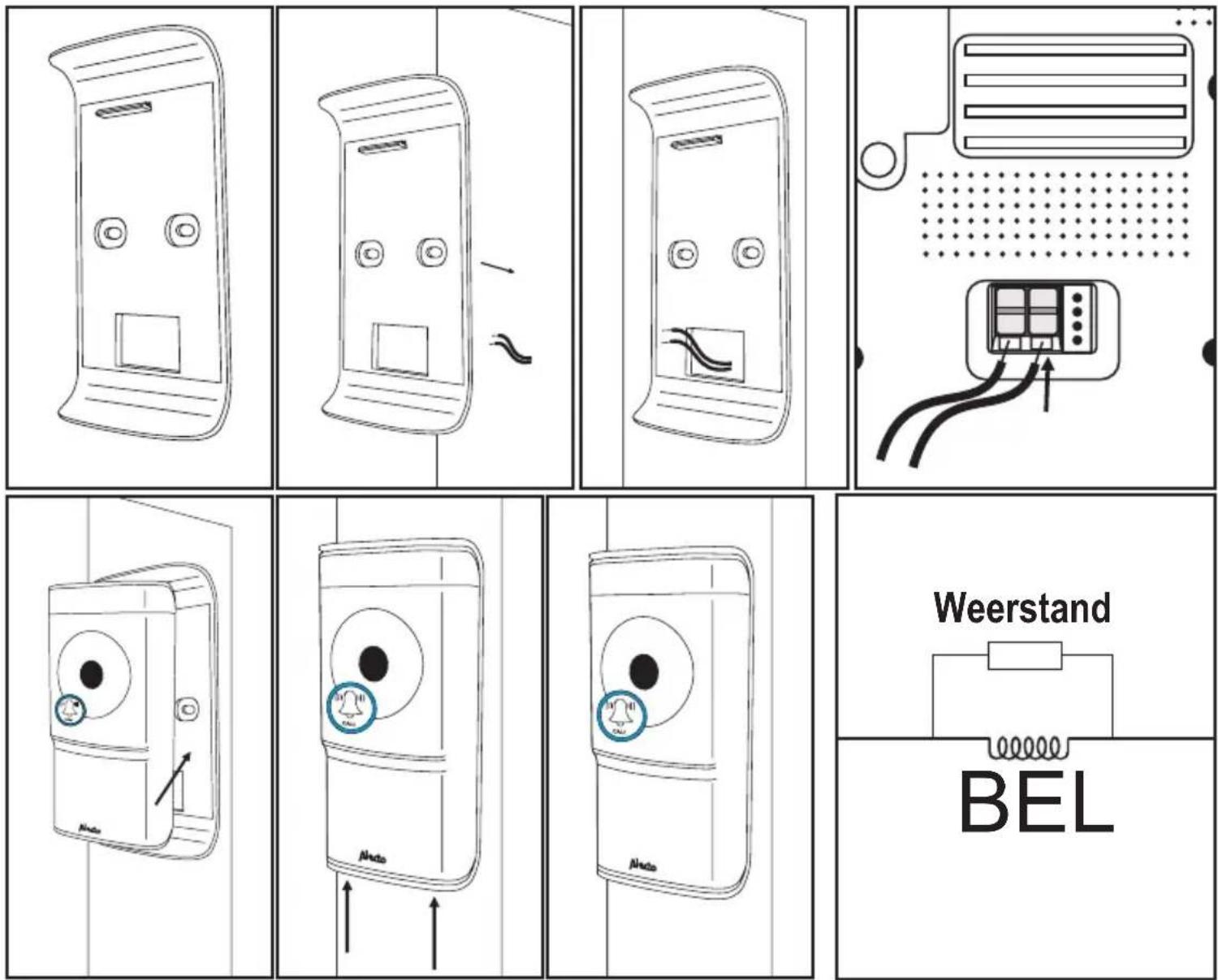

5.0 INSTALLATIE.

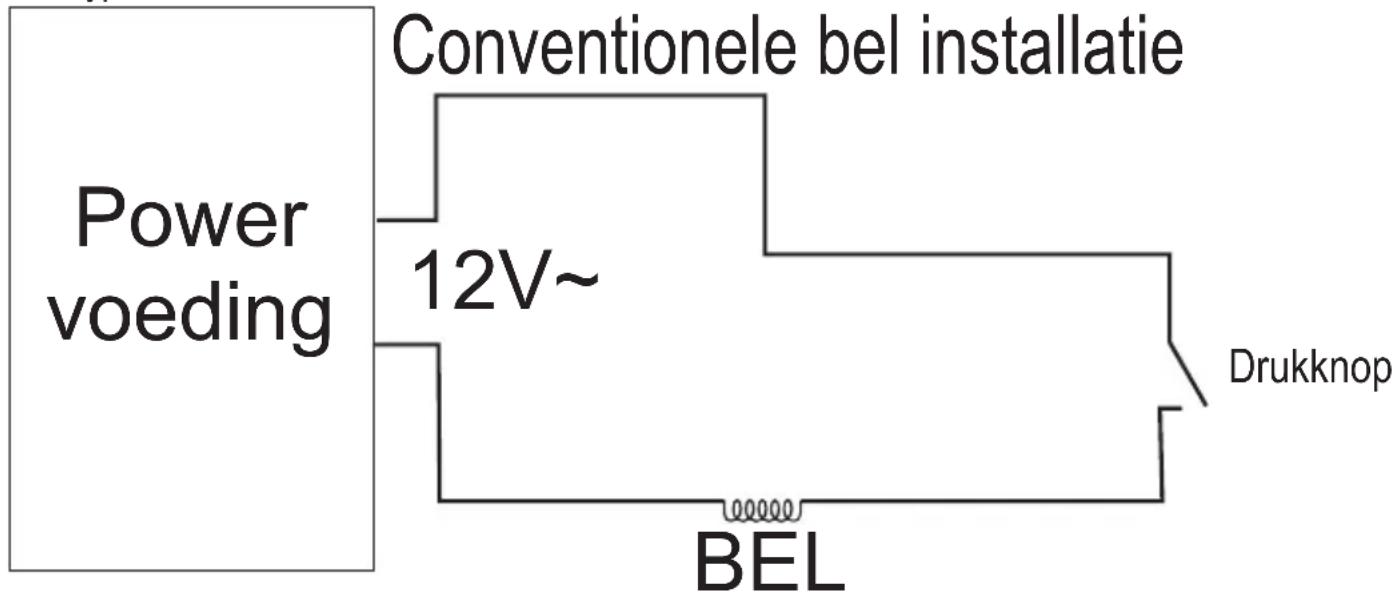

Bij verwanging van de deurbelknop voor de DVC-1000 controller of deze op de volgende manier is aangesloten. Controller ook of de huidige bel van het mechanische type is. Een Mechanische deurbel heeft een spel met klepeltje. Bel transformators die 8V leveren dienen te worden verwangen voor een 12V type.

1. Maak de bel-installatie spanningsvrijd door de bel transformator uit te zetten.
2. Verwijder de drukknop welke bij de (voor)deur is gemonteerd.
3. Plaats deurbelknop houder van de DVC-1000 op de deurpost. Zorg ervoor dat de draadjes door het gat van het aansluitblok�n gestoken.
4. Strip de draadjes indien nodig zodat de koperen Kern van de draad voor 5mm bloot ligt.
5. Sluit de draden aan op de deurbelknop aansluitblok door het lipje aan de bovenzijde in te drukken en de draden in de connector te steken. Laat het lipje waar los zodat de draden vast zitten in het aansluitblok.
6. Sluit de beltransformer waer aan op het lichtnet of zet deze weeer aan.
7. De deurbelcamera start op en maakt verbinding met de router.
8. Druk 5 seconden op toets reboot aan dechterzijde, om de deurbel correct te lien opstarten.
9. Klik de deurbelknop in de houder en schroef met de borg schroeven aan de onderzijde de deurbelknop vast aan de houder.
10. De deurbelcamera is maar voor gebruik.

Note: Als de batterijspanning te laag is, en nog nicht voldoende is geladen, kan de wifi connectie nicht worden opgezet. Via een spreak melding worden dit verteld. Op het moment dat de accu voldoende is geladen worden er verbinding gemaakt met de wifi router en is de bel via de app. benaderbaar.

LET OP: Het kan zijn dat de opplaadbare batterij nog dient worden opgeladen. Zodra de beltransformator aanstaat worden de batterij geladen. De batterij dient redelijk geladen te� voor een juiste werkinq. Dit kan 24uur duren.

Omdat de batterij worden geladen loopt er een lage stroom door het circuit. Deze stroom loopt ook door de bel. Het klepeltje kan enigszins trillen. Dit is op te losesten door meegeleverde waterdstand over de spel etplaatsen. Mocht dit Niet voldoende+zijn plaats dan een tweede waterdstand over de spel.

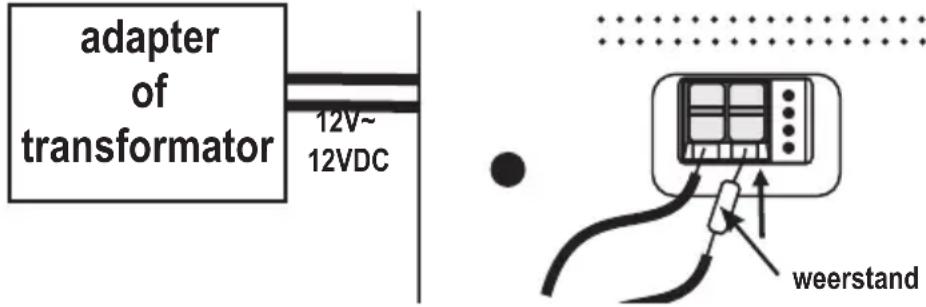

6.0 STAND-ALONE INSTALLATIE

De deurbel kan functioneren buiten een bestande installmentie om. Bij de Alecto servicedienst kan een extra losse draadloze bel (DVC-25) worden besteld. Deze worden aangemeld aan de deurbelknop. De extra losse draadloze bel wordenrechtstreeks in het stopcontact geplaatst.

De deurbelknop dient te worden aangesloten op een externe adapter of beltransformator. De adapter dient minimaal 1 Ampere konnen leveren. Spanning dient tussen 8 en 12V te zich. Het mag zowel wissel als gelijk spanning zich.

Sluit de deurbelknop opdezelfde wijze aan als beschreiben bij paragraaf 4.0 Installatie.

De draden die te vinden zijn bij de oude deurknop dwellen nu voor de adapter of transformator. Zie onderstaand schema:

De waterrstand mag ook dichtbij de adapter of transformator worden geplaats.

6.2 AANSLUITEN (EXTRA) BEL

De draadloze bel is te bestellen bij de service afdeling van Alecto. Deze is ook geschikt als extra bel bij een bestaande installmentie. Na ontvangst dient de bel in een leeg stopcontact te worden geplaatst.

Met de bel melodie instelling kan de gewenste melodie worden gekozen (36 melodieën).

Druk op de instelling knop voor de volgende melodie.

Met de bel volume instelling hah het volume in 4 stappen en geen geluid ingesteld worden.

Druk herhaaldelijk op knop !!!

Bel aanmelden op de deurbelknop DVC-1000

1. druk op knop inh houdt deze ingedrukt
2. druk eenmaal op de knop van de DVC-1000 deurbel, daarna kan de knop inah de extra bel worden losgelaten
3. de draadloze bel is nu aangemeld op de DVC-1000

7.0 BEDIENING VIA DE APP.

We gan ervan uit dat de deurbelknop met camera juist is aangemeld op het netwerk en dat de deurbelknop met camera contact kan make n met het internet. Vanaf nu spreken we over de camera, omdat de meeste functies toepassing hebben op de camerafunctie.

7.1 OPSTARTEN APP.

Start de applicatie AlectoCam op. Klik hiervoor op het AlectoCam icoon op uw smartphone of tablet. De AlectoCam is een gezamelijke App. die voor meerere camera's is ontwikkeld. Sommige functies können afwijken of Niet beschikbaar zich op de camera.

Het openingssschem verschijnt en direct daarna het overzichtsschem.

Menu toets.

Onder de menu toets zitten de volgende toetsen.

Alarm: kies uit de lijst de camera en bekijk de opgenomen alarmmeldingen (geheugen camera).

Album: Kiesuit de lijst de camera voor gemaaakte momentopname en handmatige video-opnames.

Info: Informatie gegevens over de app.

Afsluiten: App. afsluiten (Alleen beschikbaar in Android).

Als het menu is geactiveerd, tik nogmaals op menu toets om dit menu te verlaten.

Onder in het overzichtsschem staan de volgende vier toetsen:
: bekijk de opgenomen alarm meldingen of continue opname (zie 7.5) (geheugen in de camera).
: bekijk gemaakte momentopname en handmatige opname (zie 7.6).
:uitgebrende instellingen camera ( zie 7.4 extra instellingen en functies).
: camera verwijderen uit app.

7.2 LIVE BEELD BEKIJKEN.

Druk op het beeldschemm van de camera in het overzichtsschemm om maar het live beeld te kijken.

Bij het bekijken van het live beeld op een smartphone (portrait) staan boven in het beeld wat informatie over de app.

640 x 480: resolutie van het scherm

Online Nm of Gebruikers: 1 dit is het aantal apparaten (smartphones of tablets) die op dit moment actief zijn verbonden met de camera

Kwaliteit: de beeld kwaliteit van het ontvangen beeld signal.

7.3 BEDIENING BIJ LIVE BEELD.

Onder in beeld staan de volgende toetsen:

: Ontvangstgeluid aanzetten. Het icoon spreken verschijnt in het scherm.

Luisteraar het omgevingsgeluid van de camera of druk op icoon spreken om terug te spreken. (door de internet verbinding kan er enige vertraging ontstaan tijdens het spreken en ontvangen.)

Druk nogmaals op deze toets om het ontvangstgeluid UIT te zetten.
: Handmatig opname starten. Via toets het overzichtsschem kan de video worden teruggeken. De opname worden gesaved in het geheugen van de smartphone of tablet.

Druk nogmaals op deze toets om de opname te stoppen.
: Druk hier om een momentopname te make. Via toets het overzichtsschem kan de foto worden teruggekeken. Deze opname wordt gesaved in het geheugen van de smartphone of tablet.

: Beeld horizontal spiegelen.
: Beeld vertical spiegelen.
Ovga: Instelling voor de video kwaliteit en deGPC van het data verkeer. Lage video kwaliteit betekend ook minder video data.
: Omgevingssituatie. Gebruik 50Hz bij netfrequentie van 50Hz. Gebruik buitenmodus bij gebruik van buiten beeld. Gebruik nacht in het donker.

De volgende toetsen hebben geen functie:

7.4 EXTRA INSTELLINGEN EN FUNCTIONS.

Druk op toets n het overzichtsschem om maar extra instellenen en functies te gaan.

In het scherm instellingen können de volgende functies worden gewijzigd:

(de omschrijving van het icoon kan enigszins anders zijn. Dit is afhankelijk van het besturingsysteme)

Camera naam: Geeft een cameranaam in of wijzig hier de cameranaam.

Camera wachtwoord: Wijzig hier een fout ingegeven wachtwoord van de camera.

Wachtwoord wijzig: Wijzig hier het wachtwoord van de camera.

WiFi Netwerken: Wijzig hier het wifi network waar de camera op is aangemeld.

Notificatie interval: Geef hier de intervaltijdussennotificatie meldingen.

Opname modus: Geef aan hoe er video worden opgenomen op het interne geheugen (8G) van de camera:

Uit. Geen opname.

Continue opname. Altijd opname.

Tijdens alarmmelding. Opname bij aanbellen en/of bewegingsdetectie (alarm instelling dient teijken geactiveerd).

Tijdszone: Geef hier de juiste tijdszone in voor de juisteijd. Voor Nederlandijdens wintertijd 1T + 1 enijdens zomertijd GMT+2.

Formatteer SD-kaart: Formatteer hier het interne geheugen van de camera.

Let op: Alle opnamen worden gewist.

Alarm installing: Deze installing worden gebruikt om een notificationie te versturen maar uw smartphone tablet. Deze installing bevat de volgende functies:

-uit: geen notificationie
- aan/laag: alleen notificationie wanner op de deurbelknop worden gedrukt.
- aan/gemiddeld: notificationie wanner op de deurbelknop worden gedrukt en lage bewegingsdetectie
- aan/hoog: notificationie wanner op de deurbelknop worden gedrukt en gemiddelde bewegingsdetectie
- aan/max: notificationie wanner op de deurbelknop worden gedrukt en maximale bewegingsdetectie

Camera info: Geeft informatatie over de camera en het interne geheugen.

Opnieuw verbinden: Bij verbindingsfout kan de verbinding worden hersteld.

Verwijder dit apparaat: De camera verwijdersen uit de app.

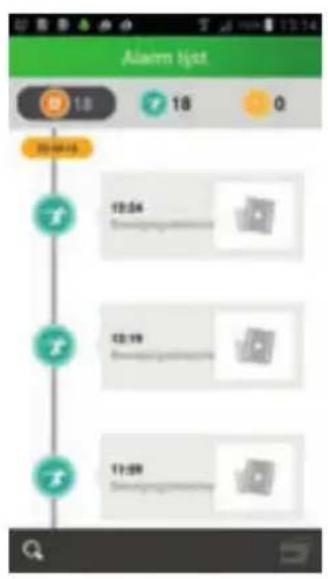

Druk op toets het overzichtsschem om maar de lijst met opname te gaan.

In het scherm verschijnen de video's die zijn opgenomenijdens afgelopen dag. (zet bij het instellenen menu de opname modes voor opname op opname bij alarm of continue opname)

Deze video's zijn opgenomen op het geheugen in de camera.

:Geeft het aantal opnames aan.

:Opname tijdens beweging en als er op de deurbelknop worden gedrukt.

:Opname tijdens continue opname.

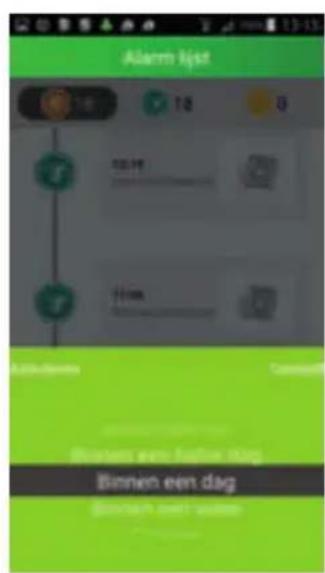

: Opname Zoeken voor bepaaldeperiode.Keuzeuit:

nnen een uur

-binnen een halve dag
- binnen een week
- Custom/Aangepasteperiode (kieszelfdatauitkalender)

7.6 MOMENT OPNAME EN/OF HANDMATIG OPGENOMEN VIDEO'S BEKIJKEN.

Druk op toets het overzichtsschem van moment opname en handmatig opgenomen video's te komen. Tijdens weergaven van de camera dient er wel een moment opname te zich gemaatkt of hand matige opnames zich gemaatkt om in dit scherm data te vinden. De data die wordt vastgelegd worden bewaard op de schijf van uw smartphone of tablet.

Weergave van de data met icoontjes.

Weergave van de data in lijstje.

Druk op voorbeeld om de afbeelding te vergroten of de video te lately afspelen.

In dit scherm kan de data worden geedeeld of verwijderd.

of

Druk op aanpassen.

toets op het icoon om data te delen of te verwijderen.

• Lees de gebruikershandleiding goed door en volg alle aanwijzingen op.
  Zorg voor een goede afvloeijng van warmte; bedek nooit de camera unit en/of de adapter en plaats deze Niet direct的那一en warmtebron. De camera en adapter worden tijdens werkig zich al warm.
  Zorg dat snoeren nicht beschadigd raken en voorkom dat deze draden tot struikelen of vallen hunnen leiden.
• De camera-unit en/of de adapter nooit demonteren; dit dient alleen door gekwalificeerd personeel te gebeuren.
• De videoverbinding verloopt via het openbare internet en de verbinding is volgens huidige maatstaven beveiligd maar zou desondanks toch gehacht können worden. Hiervoor wijzen we elke verantwoordelijkheid af. We adviseren om direct het standardwachtwoord te wijzigen en liefst met een combinatie van letters, cijfers en tekens.

8.2 ONDERHOUD

• Reinig de deurbelcamera uitsluitend met een vochtige doek; gebruik geen chemische reinigingsmiddelen. Voor het reinigen dient de adapter losgekoppeld te worden.

8.3 STORING

• Na installment van de DVC-1000 werkt de huidig deurbel Niet.

Het kan voorkomen dat na de installmentie van de DVC-1000 de huidige installmentie nicht meer goed werk. Dit heeft te make met het stroomverbruik en laden van de accu van DVC-1000. Vervang in dit geval de beltransformator voor een 12 VAC/2A type en de bel voor een 12 VAC type.

• Omdat de DVC-1000 in rust ook stroom nodig heeft om oa de batterij te laden, kan het gebeuren dat de deurbeliets mee trilt wat hoorbaar is. Plaats in dit geval meegeleverde wonderstand over de spoel van de bel. Mocht het dan nog Niet zich opgelost plaats dan een tweede wonderstand over de bel. Dit is afhankelijk van de gebruekte bel. Als er teveel waarstanden zich geplaatst za del bel nicht meer werken. Als de batterij helemaal is vol geladen za dit trillen afnemen of stoppen.

In het geval de camera geen beeld meer weergeeft en of het geluid Nieteerkt, controllerer dan:

• is de camera aangesloten
• gebruik de juiste UID code
• gebruik het juiste wachtwoord
• herstart de camera door de camera even spanningsloos te make (batterij dient ook even te worden verwijderd
• reboot de camera door 5 seconden op de reboot knop te drukken
• reset de camera door minimaal 10 sec. mbv een paperclip op de reset knop te drukken. De camera zal herstarten. Herhaal de complete instellingen en handelingen vanaf het begin. Alle ingestelde instellingen zijn hersteld maar de fabrieksinstelling.
• herstart uw smartphone of tablet

• herplaats de camera opnieuw in de app.

• Bij schemerlicht zal de camera overschakelenaar de nachstand zodat de infrarood verlichten
  zal starten. Bij een bepaald omgevingslicht kan het voor komen dat het beeld gaat knipperen. Verhoog of verlaag het omgevingslicht om dit op te losesn

• Als u hierna nog steeds geen beeld of geluid heeft, neem dan contact op met de servicedienst van Alecto.

8.4 VERTRAGING IN BEELD EN GELUID

• Door codering en decodering van het beeld en geluid treed er enige vertraging op in het signaal. Door wisselende bandbreedte via internet kan de beeld en geluidskwaliteit wisselen en of schokkend worden weergegeven. Schakel eventueel de resolutie (beeld kwaliteit) maar een lagere waarde.

8.5 DATAVERBRUIK

Maakt u gebruik van een mobiel-network neem dan in acht dat het data verbruik aanzienlijk kan stijgenijdens het bekijken van video. Maak bij voorkeur gebruik van een Wi-Fi-network.
- Ook het batterij verbruik van uw smartphone of tablet za toenemen.

9.0 SPECIFICATION:
