172.546 - Table de mixage Skytec - Notice d'utilisation et mode d'emploi gratuit

Type de produit	Table de mixage
Marque	Skytec
Modèle	172.546
Alimentation	220 Vac / 50 Hz
Canaux d'entrée	Mono et stéréo
Entrées micro	Symétriques avec alimentation fantôme 48V (commutable)
Entrées ligne	Asymétriques sur jack 6,3 mm
Égaliseur mono	3 bandes (High, Mid, Low) avec réglage ±15 dB
Égaliseur stéréo	4 bandes (High, Hi Mid, Lo Mid, Low) avec réglage ±15 dB
Filtre passe-haut	Low Cut à 75 Hz (-3 dB) sur canaux mono
Bus AUX	2 bus (AUX1 pré-fade, AUX2 post-fade)
Routage	Stéréo (L/R) ou groupe 1-2
Sorties principales	Symétriques sur XLR et jack 6,3 mm (L/R)
Sortie casque	Jack 6,3 mm avec volume réglable
Sortie salle de contrôle	Jack 6,3 mm pour moniteur
Indicateurs	LED PEAK par canal, VU-mètre de sortie
Rapport signal/bruit	112 dB
Niveau de sortie max.	+22 dBu (symétrique)
Bande passante (mono)	10 Hz - 60 kHz (±3 dB)
Bande passante (stéréo)	10 Hz - 55 kHz (±3 dB)
Nettoyage	Dépoussiérer avec un chiffon doux. Ne pas utiliser de sprays.
Sécurité	Ne pas ouvrir le boîtier. Brancher sur prise de terre. Débrancher avant orage.
Réparabilité	Toute réparation doit être effectuée par un spécialiste.

FOIRE AUX QUESTIONS - 172.546 Skytec

Comment brancher un microphone sur la table de mixage ?

Utilisez une entrée micro symétrique (connecteur XLR) sur un canal mono. Assurez-vous que l'alimentation fantôme 48V est éteinte avant de brancher le micro, sauf pour les micros à condensateur.

Quand utiliser l'alimentation fantôme 48V ?

L'alimentation fantôme 48V est nécessaire pour les micros à condensateur. Activez-la via le commutateur (35) uniquement lorsque vous utilisez ce type de micro. Ne l'activez pas avec des micros dynamiques ou des appareils asymétriques.

Que signifie la LED rouge PEAK sur un canal ?

La LED PEAK s'allume lorsque le signal atteint un niveau proche de l'écrêtage (clipping). Si elle reste allumée en continu, réduisez le volume du canal ou le gain TRIM pour éviter d'endommager les haut-parleurs.

Comment utiliser le bouton PFL ?

Le bouton PFL (Pre-Fader Listen) permet de pré-écouter le signal d'un canal spécifique dans le casque, indépendamment du réglage du fader. Appuyez sur PFL pour isoler ce canal dans le casque.

Comment brancher un appareil d'effets (reverb, delay) ?

Connectez l'appareil d'effets à une sortie AUX Send (AUX1 ou AUX2) et son retour à une entrée AUX Return (29). Utilisez les contrôles de niveau AUX Send sur chaque canal pour doser l'effet.

Quelle est la différence entre AUX1 et AUX2 ?

AUX1 est pré-fader (indépendant du volume du canal), idéal pour un retour de scène. AUX2 est post-fader (dépendant du volume du canal), utilisé pour les effets.

Comment régler l'égaliseur sans endommager les enceintes ?

Commencez toujours par mettre les boutons d'égalisation sur la position 0 (plat). Ajustez progressivement en écoutant, sans dépasser les limites pour éviter le clipping.

Que faire si la table de mixage ne s'allume pas ?

Vérifiez que le cordon d'alimentation est bien branché sur une prise de terre 230V/50Hz. Assurez-vous que l'interrupteur général (47) est enfoncé. Si le problème persiste, consultez un spécialiste.

Peut-on utiliser des câbles asymétriques sur les entrées symétriques ?

Oui, vous pouvez utiliser des câbles asymétriques sur les entrées symétriques, mais cela peut réduire la réjection du bruit. Pour une meilleure qualité, utilisez des câbles symétriques.

Comment nettoyer les potentiomètres et les faders ?

N'utilisez jamais de sprays de nettoyage. Dépoussiérez avec un chiffon doux et sec. En cas de crépitement, contactez un spécialiste.

MODE D'EMPLOI 172.546 Skytec

Nous vous remercions pour l'achat de cette table de mixage SkyTec. Lisez attentivement ce manuel avant la première mise en service.

Consignes de sécurité:

• Lire le mode d'emploi avant la première mise en service.

• Conservez le mode d'emploi pour reférence ultérieure.

• Conservez l'emballage d'origine afin de pouvoir transporter l'appareil en toute sécurité.

• Uniquement pour utilisation à l'intérieur.

• Ne pas ouvrir le boîtier. Il contient des pieces sous tension.

• Pour débrancher, tirer toujours sur la fiche, jamais sur le cordon.

• Ne pas brancher ou débrancher l'appareil avec des mains mouillées.

• Si la table de mixage est endommagée, ne la branche pas sur une prise secteur et ne la mettez pas sous tension.

• Si la fiche et/ou le cordon secteur sont endommages, faites-les replacer par un spécialiste.

• Branchez la table de mixage uniquement sur une prise de terre de 230Vac/50Hz d'une intensité de 10-16A.

• Ne pas placer la table de mixage à proximé d'une source de chaleur.

• Pendant un orage ou en cas de non-utilisation, débranchez toujours l'appareil du secteur.

• Àprouse une période de non-utilisation prolongée, de l'eau de condensation a pu se former. Attendez que la table de mixage ait atteinte la température ambiente.

• Tenir hors de la portée des enfants.

• Lorsque la table est mise sous tension, veillez à ce que tous les canaux et le volume général soient régles sur le minimum.

• Manipuez les contrôle de canaux avec précaution. Une variation rapide risque d'endommager les haut-parleurs suite à un clipping de l'amplificateur.

• Eviter un clipping de l'amplificateur. Ceci se produit lorsque les LED de clipping sur l'amplificateur s'allument. Reglez le volume de façon à ce que ceci ne puisse pas se produit.

• Allumez l'amplificateur toujours en dernier et éteignez-le en premier.

• N'utilisez pas de sprays pour nettoyer les potentiamétres. Les résidus de ces sprays provoquent des dépôts de poussière et deGRAisse. Consultez un spécialiste en cas de problème.

CANAUX D'ENTREE MONO

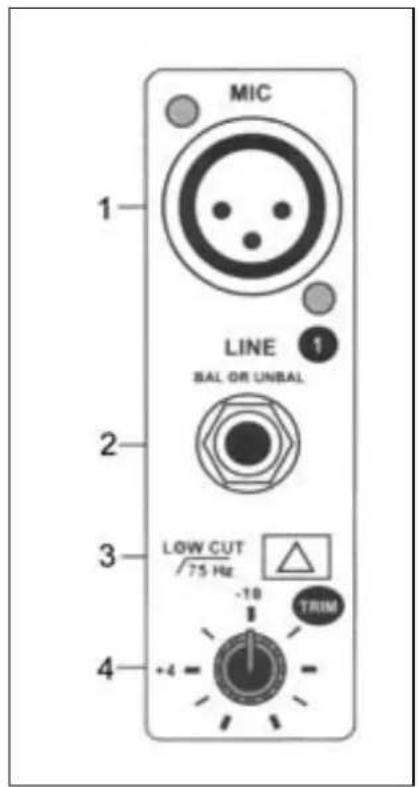

1. ENTREE SYMETRIQUE

Entréelectroniquement symétrique pour fiches XLR standard, équipée d'une alimentation fantôme de 48V (mise sous tension/arrêt par l'interrupteur (35)).

2.ENTREE LIGNE

Cette entrée asymétrique accepte aussi bien des sources symétriques qu'asymétriques telles que microphones, platines disques, claviers, etc.

3. LOW CUT (passe-haut)

Ce bouton améliore l'utilisation du microphone.
Lorsqu'il est activé, vous avez moins de bruits, d'interférences et de bruits de manipulation.

4. TRIM

Cette fonction adapte la sensibilité d'entrée de chaque canal au niveau constant du signal d'entrée.

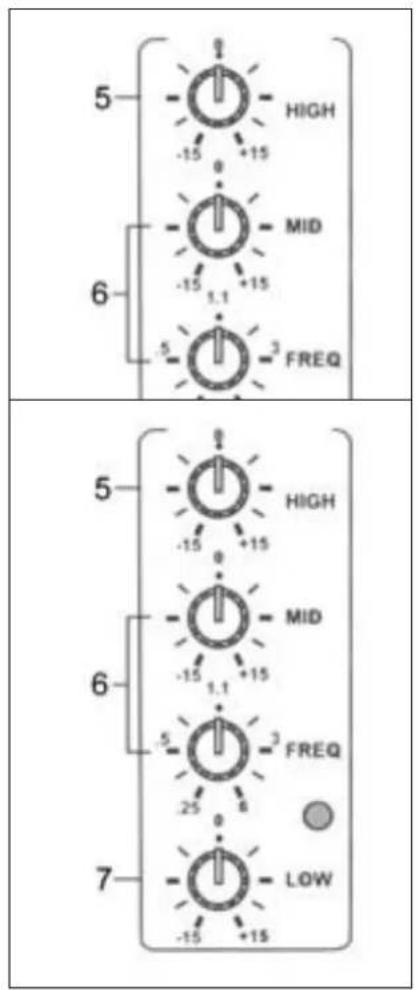

5. HIGH

Permet le réglage des aigus sur chaque canal. Commencez toujours parmettre ce bouton sur « 0 ». Adaptez le signal lorsque la musique a commencée afin de ne pas endommager vos hautparleurs. Tournez vers la droite pour augmenter les aigus et vers la gauche pour les diminuier.

6. FREQUENCY & MID

Cette fonction d'égaliser a une réaction « bell », avec un fader Q fixe de 1,5. La fréquence est régliable entre -15 et +15dB.

7. LOW

Permet le réglage des graves sur chaque canal. Commencez toujours parmettre ce bouton sur « 0 ». Adaptez le signal lorsque la musique a commencée afin de ne pas endommager vos hautparleurs. Tournez vers la droite pour augmenter les graves et vers la gauche pour les diminuier.

8.AUX1

Ce réglage AUX Send est pré-fade, post-EQ. Ainsi, le signal n'est pas influencé par le fader et le routage du canal. Cette fonction est très utile pour croiser des signaux monitor qui doivent fonctionner séparément de l'installation de sonorisation.

9. AUX 2

Ce réglage est post-fader, post-EQ/ Ainsi, le signal est soumis aux déplacements du fader. Cette fonction Send est normalement utilisée pour envoyer un signal audio vers les apparèils à effet. Ils sont toujours renvoyés dans la table de mixage et c'est pourquoi le fader doit pouvoir influencer ce signal.

10.PAN

Le réglage Pan envoie des quantités variables du signal post-fader vers les bus gauche ou droite et G1 ou G2. En position centrale «∞», le même signal est envoyé vers les bus droit et gauche et G1 et G2.

11. PEAK

La LED rouge s'allume lorsque le signal crete atteint des valeurs maximales. Si cela se produit pendant une durée prolongée, des dommages peuvent survenir. La LED s'allume à un niveau de volume de 5 dB en dessous du seuil de clipping.

12. PFL

Si ce bouton en appuyé, vous pouvez pré-)ecouter le signal dans un casque. Ceci ne s'applique qu'au canal sur lequel la fonction PFL a été activée. Tous les autres canaux ne sont pas audibles dans le casque.

13. STEREO

Lorsque vous enforce ce bouton, vous pouvez utiliser les fader master L-R pour donner une position stéreo au signal de ce canal par rapport au signal de sortie.

14. GRPS 1-2

Lorsque ce bouton est enforcé, vous pouvez utiliser le fader master G1-2. Maintenant le signal est relié à tous les canaux où cette fonction est activée. Par contre, vous ne pouvez plus utiliser les faders master L-R.

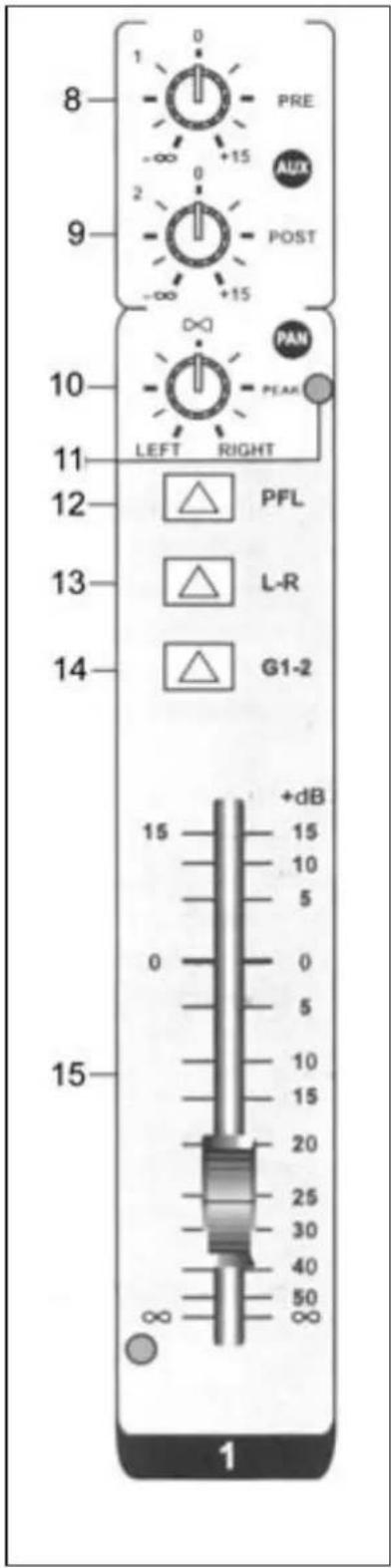

15. FADER CANAL

Ce potentiemetre regle le volume du canal. Mettez-le sur la position « 0 » lorsque vous connectez un signal. Montez le contrôle jusqu'à ce que vous ayez atteint le volume de sortie souhaite. Attention : vous pouvez encore changer davantage le volume du canal au moyen d'un des faders master.

CANAUX D'ENTREE STEREO

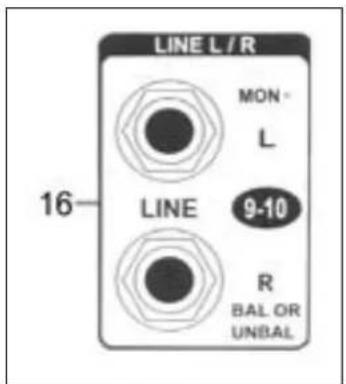

16. GAUCHE (MONO)/DROITE

Entrée jack 6,3mm pour la connexion d'un signal de ligne. Lorsque les deux connecteurs L & R sont connectés, le canal recoit un signal stéreo. Si seule l'entrée gauche est connectée, un signal mono est envoyé aux bus gauche et droit (le signal est réparti sur le bornier gauche et droit). Si seule l'entrée droite est connectée, un signal est envoyé seulement au bus droit.

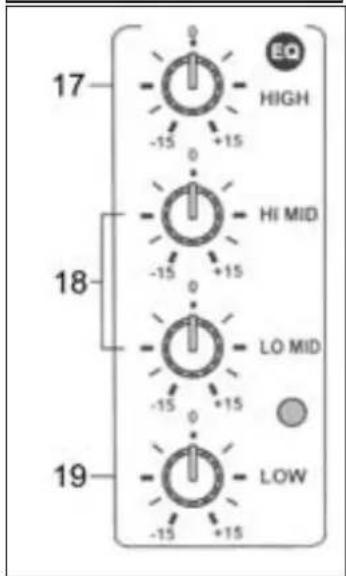

17. HIGH

Ceci règle la quantité d'aignus par canal. Commencez toujours parmettre ce bouton sur « 0 ». Adaptez le signal lorsque la musique a commencée afin de ne pas endommager vos haut-parleurs. Tournez vers la droite pour augmenter les aigus et vers la gauche pour les diminuier.

18. HI MID & LO MID

Ceci règle la quantité de médiums par canal. Commencez toujours parmettre ce bouton sur « 0 ». Adaptez le signal lorsque la musique a commencée afin de ne pas endommager vos haut-parleurs. Tournez vers la droite pour augmenter les médiums et vers la gauche pour les diminuér.

19. LOW

Ceci règle la quantité de graves par canal. Commencez toujours parmettre ce bouton sur « 0 ». Adaptez le signal lorsque la musique a commencée afin de ne pas endommager vos haut-parleurs. Tournez vers la droite pour augmenter les graves et vers la gauche pour les diminuier.

20.AUX1

Ce contrôle AUX Send est pré-fader, post EQ. Ainsi, le signal n'est pas influencé par le fader et le routage du canal. Cette fonction est très utile pour croiser des signaux monitor qui doivent fonctionner séparément de l'installation de sonorisation.

21.AUX 2

Ce réglage est post-fader, post-EQ/ Ainsi, le signal est soumis aux déplacements du fader. Cette fonction Send est normalement utilisée pour envoyer un signal audio vers les apparèils à effet. Ils sont toujours renvoyés dans la table de mixage et c'est pourquoi le fader doit pouvoir influencer ce signal.

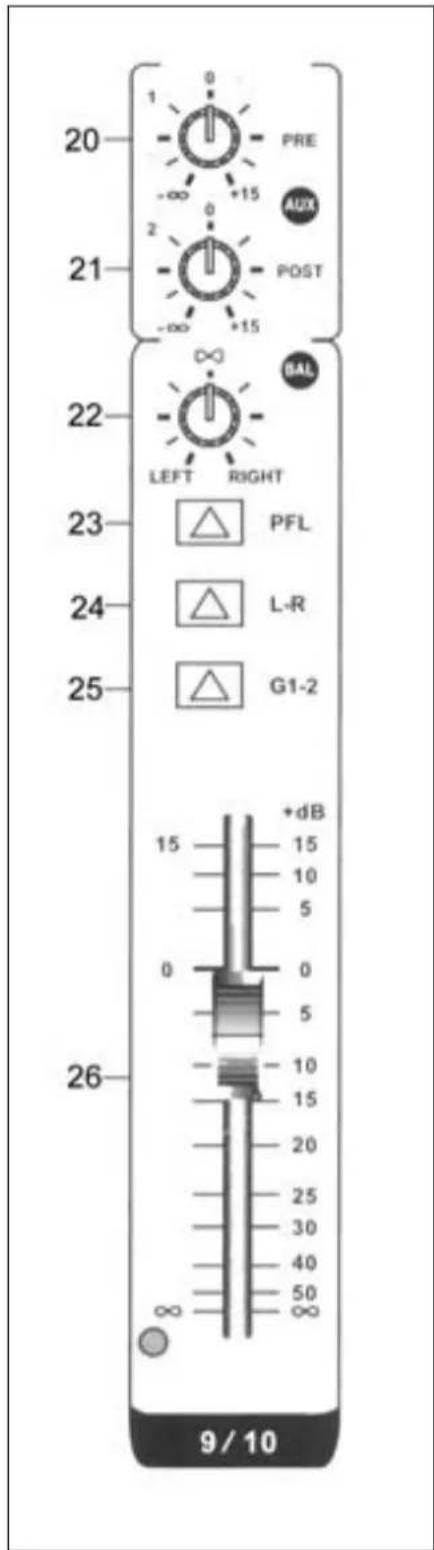

22. BAL

Le réglage BAL envoie des quantités variables du signal post-fader vers les bus gauche ou droite et G1 ou G2. En position centrale «∞», le même signal est envoyé vers les bus droit et gauche et G1 et G2.

23.PFL

Si ce bouton en appuyé, vous pouvez pré-)couter le signal dans un casque. Ceci ne s'applique qu'au canal sur lequel la fonction PFL a été activée. Tous les autres canaux ne sont pas audibles dans le casque.

24. STEREO

Lorsque vous enforcez ce bouton, vous pouvez utiliser les fader master L-R pour donner une position stéreo au signal de ce canal par rapport au signal de sortie.

25. GRPS 1-2

Lorsque ce bouton est enforcé, vous pouvez utiliser le fader master G1-2. Maintenant le signal est relié à tous les canaux où cette fonction est activée. Par contre, vous ne pouvez plus utiliser les faders master L-R.

26. FADER CANAL

Ce potentiemetre regle le volume du canal. Mettez-le sur la position « 0 » lorsque vous connectez un signal. Montez le contrôle jusqu'à ce que vous ayez atteint le volume de sortie souhaite. Attention : vous pouvez encore changer davantage le volume du canal au moyen d'un des faders master.

SECTION MASTER

27. NIVEAUTAPE

Vous pouvez ici modifier le niveau de volume de I'entrée TAPE. Tournez vers la droite pour augmenter le volume ou vers la gauche pour le baisser.

28.AUX 1-2 SENDS

Vou puez modifier le niveau de volume des AUX Send,le cas échéant.Tournez vers la droite pour augmenter le volume ou vers la gauche pour le baiser.

29. AUX RETURN 1-2

Ces contrôleles vous permettent de régler le niveau de volume du signal d'entrée Return. Tournez vers la droite pour augmenter le volume ou vers la gauche pour le baisser.

30. ST/G1-2

Lorsque ce bouton n'est pas appuyé, le signal de return sera envoyé vers la sortie stéreo. S'il est appuyé, le signal de return sera envoyé vers la sortie G1-2.

31. ST/G1-2

Ce commutateur envoie le signal de sortie mixé G1-2 vers le bus stéreo. Ainsi le bus G1-2 peut mixer deux sous-groupes mono en un signal de sortie unique lorsque le son stéreo n'est pas nécessaire.

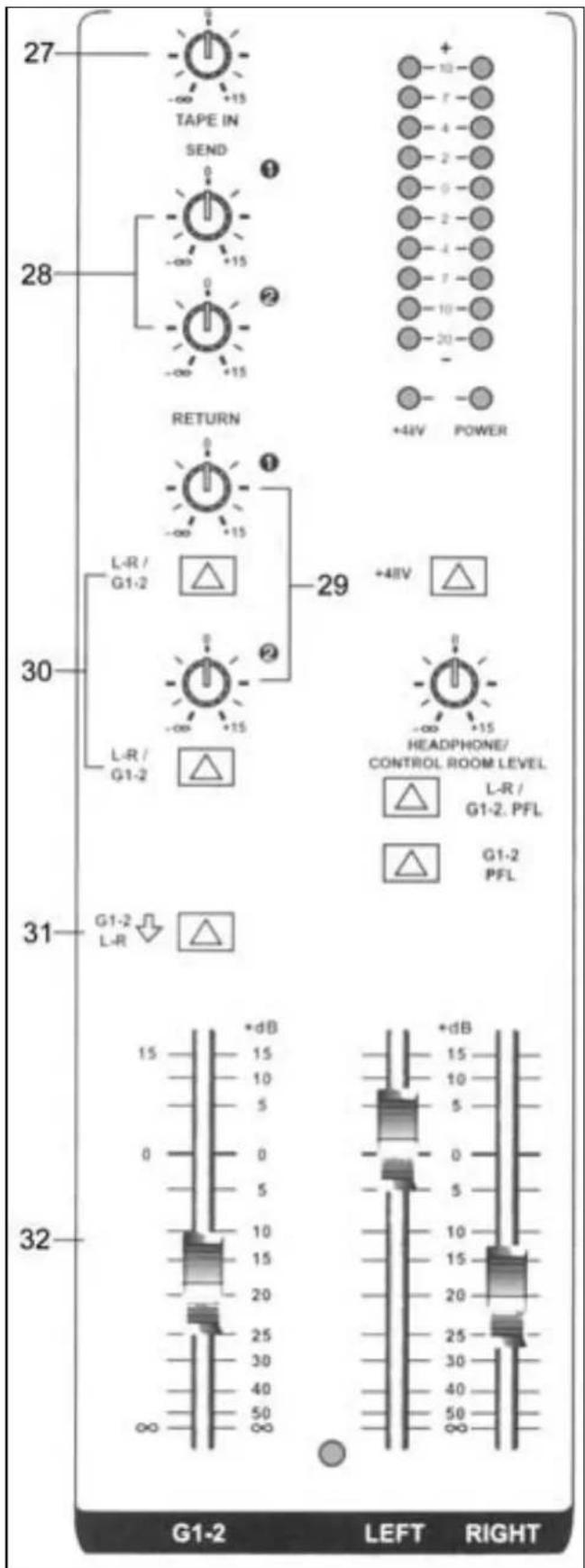

32. FADER DE SORTIE GRPS 1-2

Ce curseur permet de modifier le niveau de volume du bus G1-2.

33. INDICATEUR DU NIVEAU DE SORTIE (VU-METRE)

Ce vu-metre à LED indique le niveau de sortie des canaux gauche et droit, GPRS1-2, casque et salle de contrôle. Ainsi vous pouvez surveiller la condition de sortie du signal.

34. MARCHE/ARRET & LED D'ALIMENTATION FANTOME

Les LEDs s'allument lorsque leurs fonctions respectives, à savoir Marche/Arrêt et alimentation fantôme sont activées.

35.COMMUTATEUR D'ALIMENTATION FANTOME

Appuyez sur ce bouton pour alimenter toutes les entrées micro symétriques en alimentation fantôme 48V. Ceci permet l'emploi de microphones à condensateur plus fonctionnels.

36. NIVEAU SALLE DE CONTROLE/CASQUE

Ce réglage unique de volume règle le volume du casque et des monitors. Tournez vers la droite pour augmenter le volume et vers la gauche pour le baisser.

37.COMMUTATEUR DE CASQUE

Lorsque les touches L-R / G1-2 PFL ne sont pas appuyées, le signal de sortie est acheminé en stéreo par les moniteurs. Si les touches sont appuyées, le signal est acheminé par le casque. Le fader G1-2 permet de définir le niveau de volume par le casque.

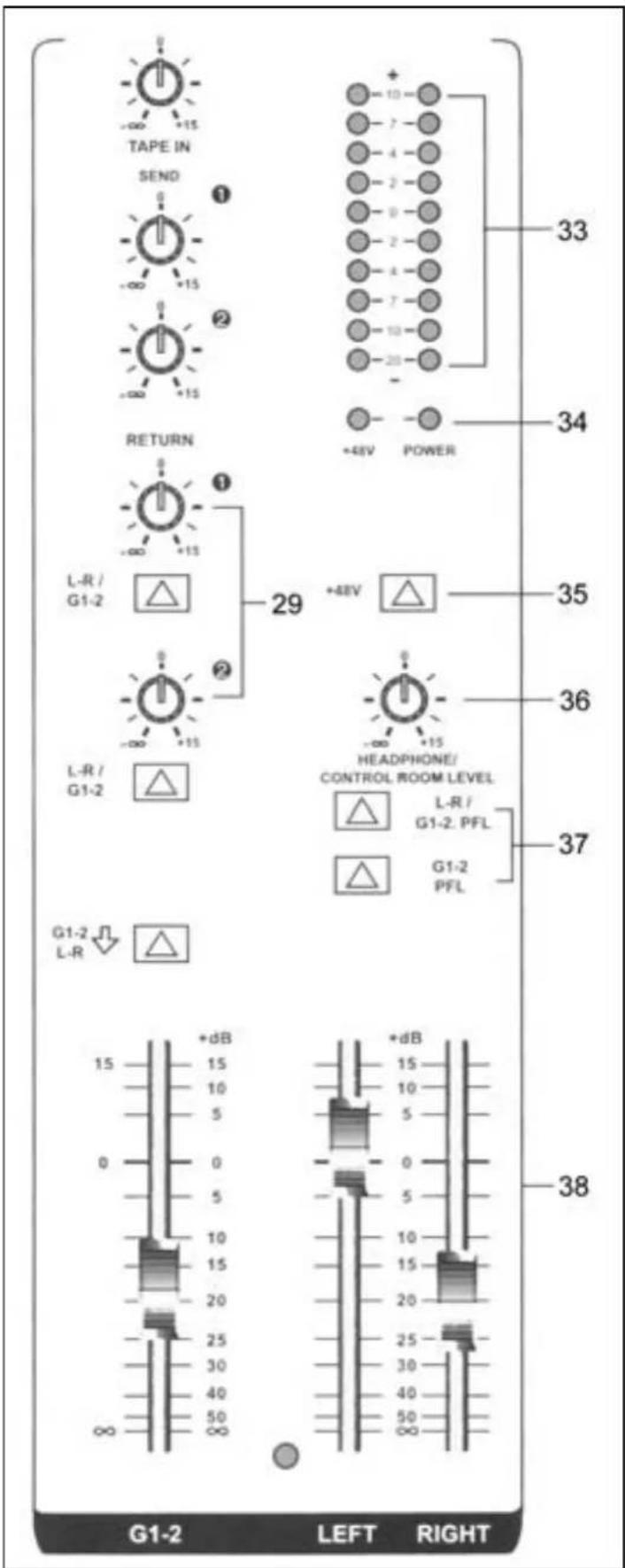

38. NIVEAU DE SORTIE MASTER FADER (GAUCHE/DROITE)

C'est le fader général pour régler le niveau de volume d'un signal stéreo. La gauche et la droite se règlement séparément.

SECTION DE SORTIE MIXAGE

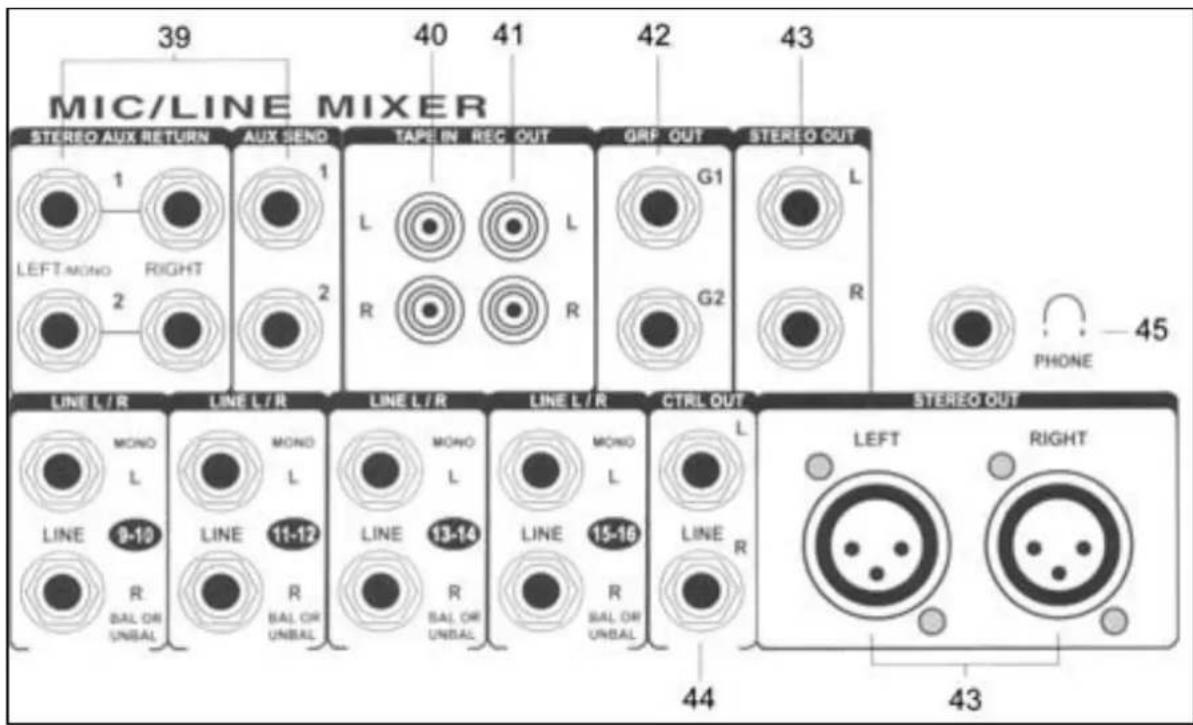

1. STEREO AUX RETURNS & SENDS

Pour connecter des appareils à effets.

1. FICHE D'ENTREE TAPE

Branchez cette fiche sur un lecteur de cassettes pour la lecture.

1. FICHE RECORD OUT

Branchez ces fiches sur un lecteur de cassettes pour enregistrer le signal de sortie.

1. FICHE DE SORTIE GRPS 1-2

Branchez cette fiche sur un amplificateur pour reproductive le signal G1-2.

1. FICHE DE SORTIE STEREO (GAUCHE/DROITE)

Pour la connexion du signal de sortie sur un amplificateur par fiches jack 6,3mm ou XLR.

1. FICHE DE SORTIE SALLE DE CONTROLE

Sortie pour la connexion d'un monitor (enceinte active ou amplificateur).

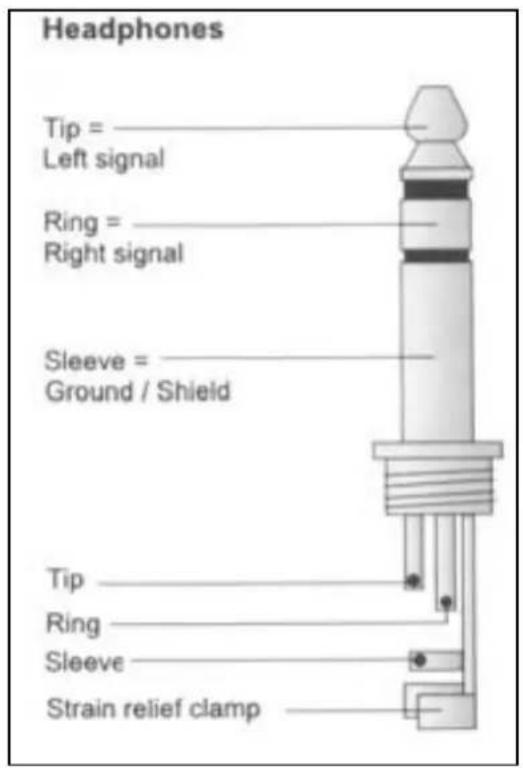

1. FICHE POUR CASQUE

A brancher sur un casque pour écouter sur chaque canal le signal PFL ou G/D et G1-2.

PANNEAU ARRIERE

46. FICHE D'ALIMENTATION

Branchement pour alimenter l'appareil.

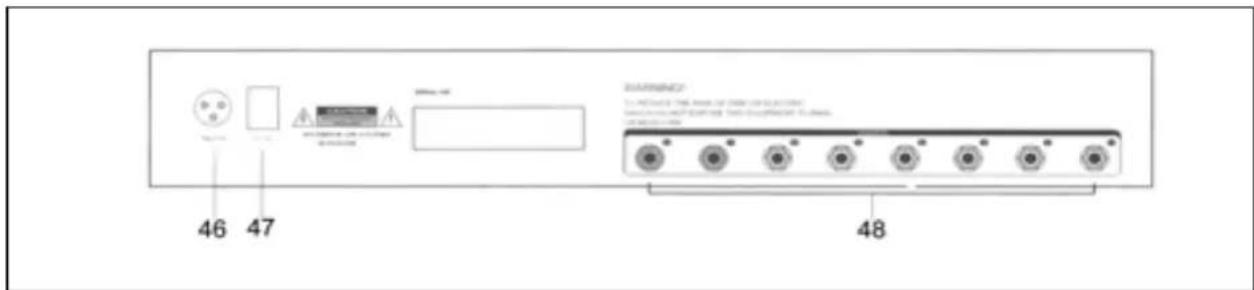

47. INTERRUPEUR GENERAL

Appuyer pour la mise sous tension et l'arrêt de la table de mixage. La LED (29) s'allume lorsque l'appareil est sous tension.

48 INSERT

Pour devier les signaux d'entrée vers des appareils d'effets, des instruments électriques, etc.

INSTALLATION

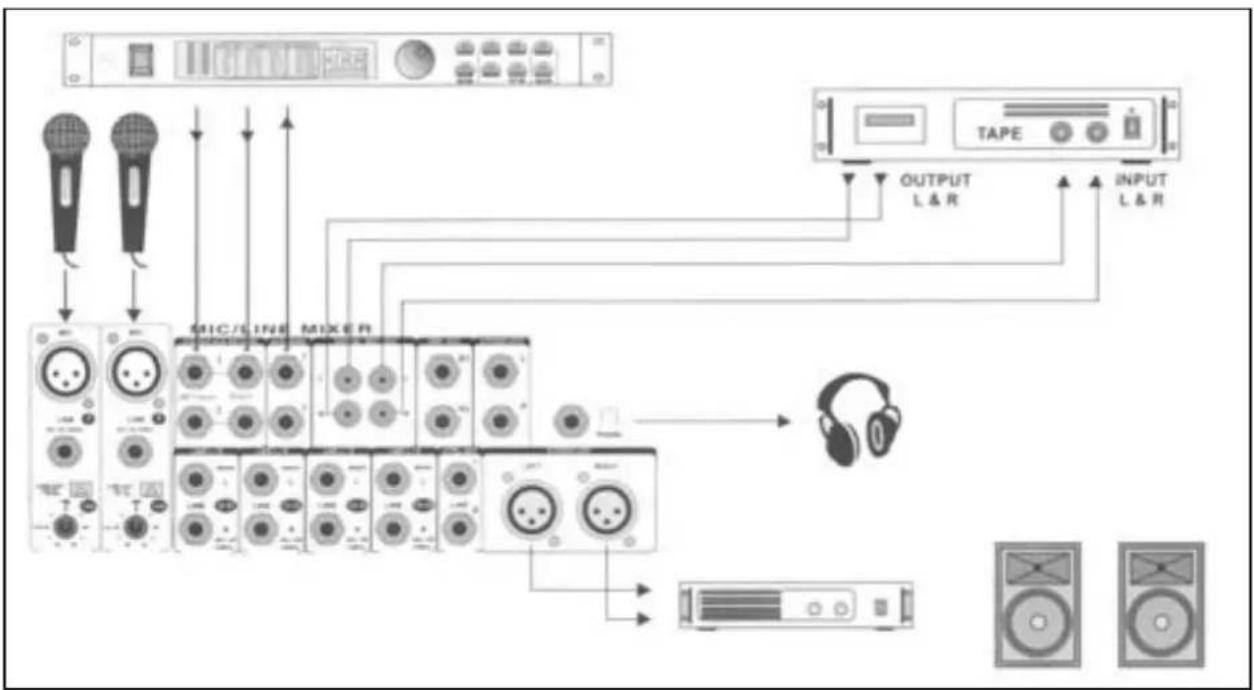

Ne melangez pas les cordons de façon a ne pas vous tromper lors des branchements. Branchez cordon par cordon et non pas tous les cordons d'abord d'un cote et ensuite tous de l'autre. Dans le pire des cas, il peut y avoir des interférences voire un endommagement sérieux de votre apparéil. La figure 2 montre un exemple des connexions possibles.

Avant de brancher la table de mixage, vous devez régler tous les contrôles sur « 0 ». Sur les canaux mono, vous pouvez brancher des microphones ou des appareils de niveau ligne, sur les canaux stéreo, vous pouvez relier toutes sortes d'appareils de ligne et sur le AUX Return des appareils à effets. Vous pouze également connecter des instruments Midi sur le AUX Return

Lorsque vous branchez un microphone, veillez à ce que l'alimentation fantôme soit ETEINTE. NE JAMAIS utiliser des appareils asymétriques lorsque l'alimentation fantôme est sous tension. Ne jamais court-circuiter le circuit 48Vde l'alimentation fantôme avec la terre. L'ordinateil sera gravement endommagé.

CONNEXIONS

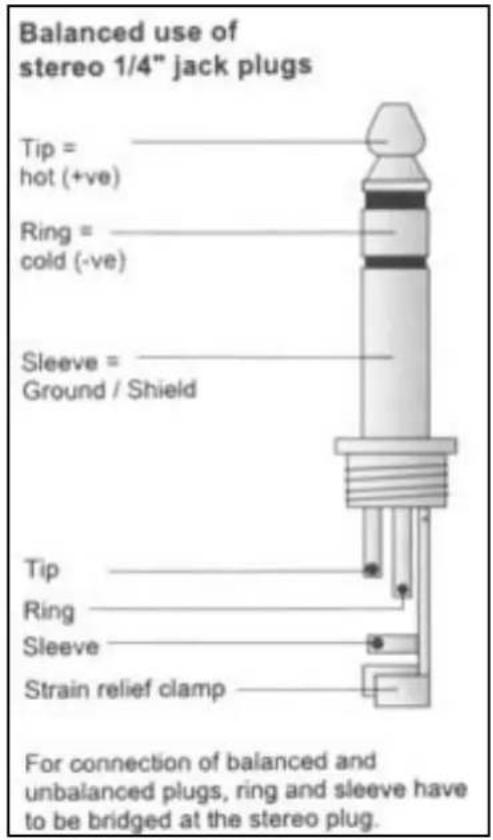

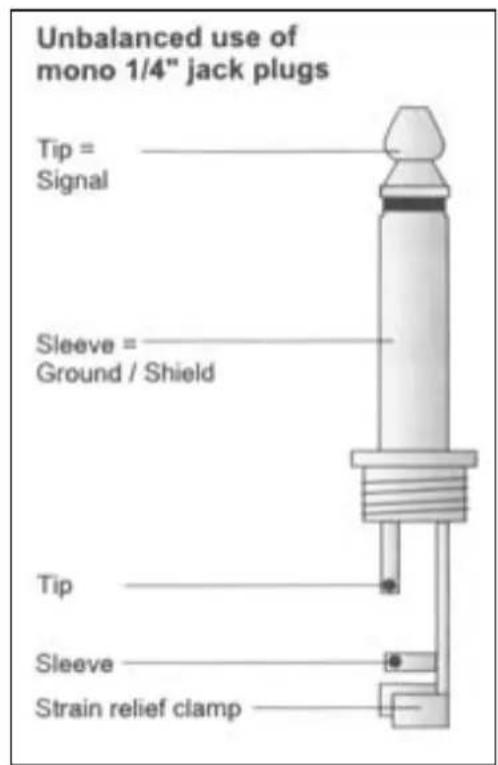

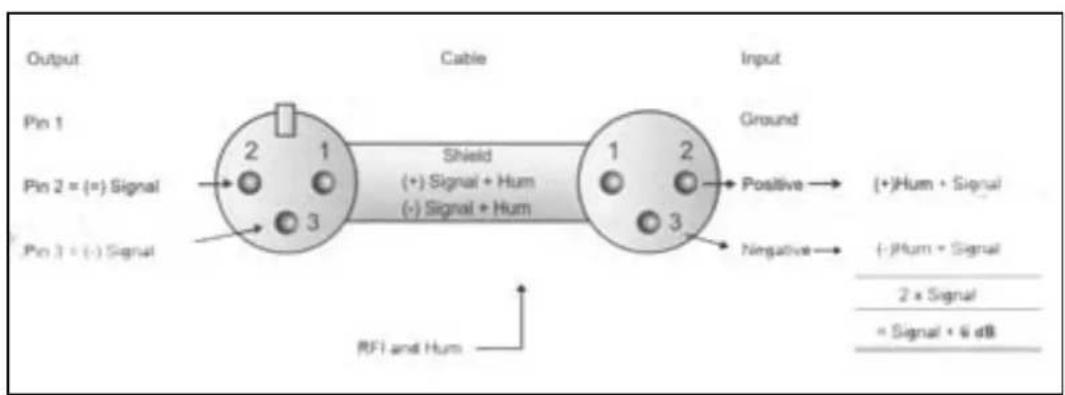

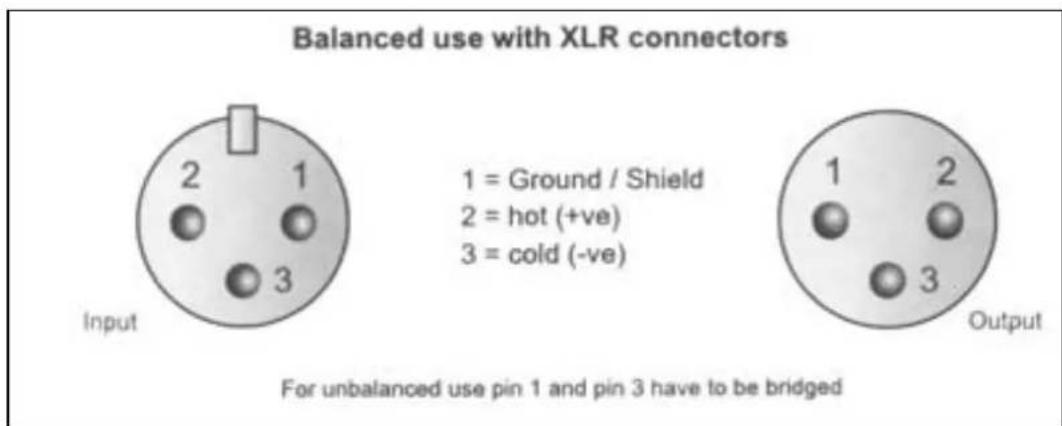

Utilisez uniquement des connecteurs symétriques sur une entrée/sortie symétrique. Pour une entrée/sortie asymétrique, vous pouze utiliser aussi bien des connecteurs symétriques qu'asymétriques. Voir les schémas ci-dessus pour la connectique que vous pouze utiliser :

Si possible, branche les sorties symétriques sur des connecteurs symétriques afin de réduire les interférences au minimum.

CHARACTERISTIQUES TECHNIQUES

Entrées Mono

Entree Micro: .........electroniquement symétrique, configuration d'entree discrete

Bande passante: 10 Hz - 60 kHz (±3 dB)

Plage de réglage TRIM. +10 dB - +60 dB

Entrée ligne ...lectroniquement symétrique

Bande passante: 10 Hz - 60 kHz (±3 dB)

Plage du niveau ligne. +10dBu -40 dBu

Equalizer.

High: 12 kHz (±-15 dB)

Mid: 2,5 kHz (± -15 dB)

Low: 80 Hz (±-15 dB)

Entrées Stéreo

Entree ligne: asymétrique

Bande passante: 10 Hz - 55 kHz (± 3 dB)

Filtre passé-bas (Low-cut) 75 Hz à -3 dB

Section Master

Niveau de sortie max.: +22 dBu, symétrique

Niveau de sortie max. AUX Send: +22 dBu asymétrique

Niveau de sortie salle de contrôle: +22 dBu asymétrique

Rapport signal/bruit: 112 dB

Alimentation: 220 Vac, 50 Hz

Sous reserve de modifications de design et techniques sans préavis.

N'effectuez jamais de réparations vous-même et n'apportez jamais de modifications sous peine d'invalider la garantie. La garantie ne s'applique pas dans le cas de dommages sous qu'elle forme que ce soit, qui ont été provoqués suite à une mauvaise utilisation et le non-respect des avertissements et consignes de sécurité contenus dans ce manuel. SkyTronic décline toute responsabilité en cas de dommages corporels suite au non-respect des consignes de sécurité et des avertissements. Cecis'aopliaue aussi aux préidices ulterieurs évientuels.

D
