GEBRUIKSAANWIJZING 172.546 Skytec

Hartelijk dank voor de aanschaf van ons SkyTec mengpaneel. Lees deze gebruiksaanwijzing aanachtig door alvorens het apparaat in bedrijf te stellen.

WAARSCHUWING:

• Lees alkjde erst de gebruiksaanwijzing voordat u een apparaat gaat gebruiken.
• Bewaar de handleiding zodate elke gebruiker hem eerst kan doorlezen.
• Bewaar de verpakking zodate u indien het apparaat defect is, dit in de originele verpakking kunt opsturen om beschadigingen te voorkomen.
• Alleen voor gebruik binnenschuis.
• Voordat het apparaat in werkung worden gesteld,.altijd eerst een deskundige raadplegen.
• In het apparaat bevinden zich onder spanning staande onderdelen; open waarom NOOIT dit apparaat.
• Bij het verwijderen van de stekkeruit het stopcontact nooit aan het netsnoer trekken.
• Verwieder of plaats een stekker nooit met natte handen resp. UIT en in het stopcontact.
• Indien de stekker en/of netsnoer als snoeringang in het apparaat beschadigd zijn dient dit dooren een vakman hersteld te worden.
• Indien het apparaat zo beschadigd is dat inwendige (onder)delen zichtaar zichn mag de stekker NOOIT in het stopcontact worden geplaatst en het apparaat NOOIT worden ingeschakeld. Neem in dit geval contact op met SkyTronic BV.
• Reparatie aan het apparaat dient te geschieden door resp. eenvakman of een deskundige.
• Sluit het apparaat alleén aan op een 230VAC / 50Hz geaard stopcontact, verbonden met een 10-16A meterkastgroep.
• Toestel nied opstellen in de buurt van warmte brunnen zoals verwarming etc.
• Bij onweer altiijd de stekker uit het stopcontact halen, zo ook wonneer het apparaat voor een langere tijd Niet gezebuikt worden.
• Als u het apparaat lang Niet gebruikt hebft en het wee wel gebruiken kan er condensatewater ontstaan;That het apparaat eerst op kamertemperatuur komen alvorens het weer in werkig te stellen.
• Om ongevalten in bedrijven te voorkomen要去 rekening worden gehonden met de waarvoor geldende richtlijnen en要去 de aanwijzingen/waarschuwingen worden gevolgd.
• Het apparatusbuiten bereik van kinderen houden.
  Zorg er alkijd voor dat wanner het apparaat worden ingeschakeld dat alle kanaalschuiven en het mastervolume op minimaal staan.
• Regel de kanaalschuiven met beleid, snelle variatie kan voor overbelasting zorgen met beschadiging van uw luidsprekers als gevolg.
• Zorg ervoor dat de versterker nooit gaat clippen: Dit gebeurt wonneer de clip leds, meestal op het front van de versterker, opgaan lichten. Regel het volume dusdanig dat dit Niet gebeurt.
• Schakel een versterker alkijd als LASTE aan en schakelt hem als eerste uit. Gebruik geen schoonmaakspray om de schuifregelaars te reinigen. Restanten van deze spray zorgen ervoor dat smeer en stof ophopen in de regelaars. Raadpleeg bij storing te allen tjnde een deskundige.

MONOINGANGSKANALEN

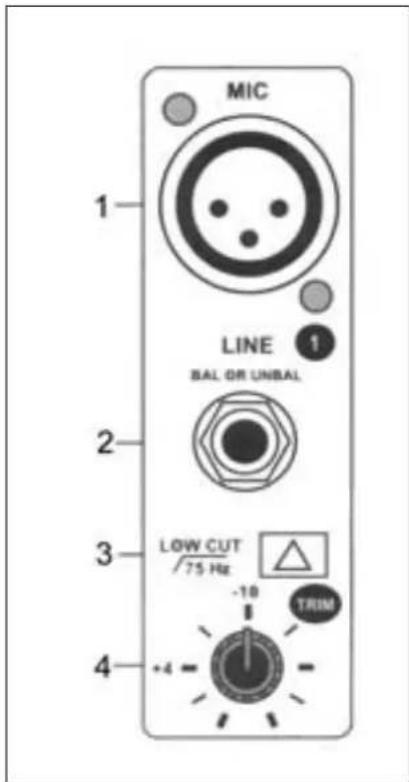

1. BALANCEINGANG

Elektronisch gebalanceerde ingangen voor standard XLR connectoren. Met 48V fantoom voeding (deze schakelt u in met (35)).

2. LINE INGANG

Deze ongebalancererde ingang accepteert zowel gebalancerde als ongebalancerde microfoons, draaitafels, keyboards etc.

3. LOW CUT

Deze drukknop is bedoeld ter ondersteuning voor microfoongebruik. Als de low cut ingeschakeld is, heeft u minder last van ruis, storing en "popping".

4. TRIM

Met deze functie=kunt u de ingangsgveeligheid van elk kanaal aanpassen aan het constante niveau van het ingangssignaal.

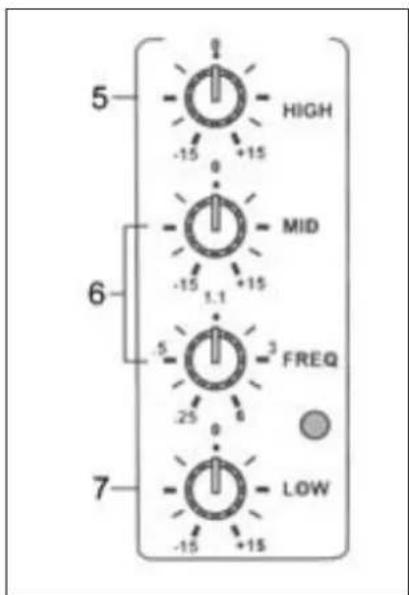

5. HIGH

Voor het instellen van de hoge tonen voor elk kanaal. Zet deze knop algid op de "0" positie. Pas het signala aan als de muziek eenmaal aftspeelt. Dit raden wij u aan odomat u anders uw luidsprekers kunt beschadigen. Met de klok meedraaien zorgt voor meer hoge tonen, gegen de klok in draaien voor minder.

6. FREQUENCY & MID

Deze equalisatie functie heeft een "bell" reactie. Met een vaste Q fader van 1,5. De frequentie is instelbaarussen 100\& 8000Hz en de geluidssterkte is instelbaar tussen-15 & +15 dB.

7. LOW

Stel hier het lage freiorentiebereik van elk kanaal in. Zet deze knop algijd op de "0" positie. Pas het signaal aan als de muziek enmaal aftspeelt. Dit raden wij u aan onions uw luidsprekers kunt beschadigen. Met de klok meedraaien zorgt voor meer lage tonen, gegen de klok in draaien voor minder.

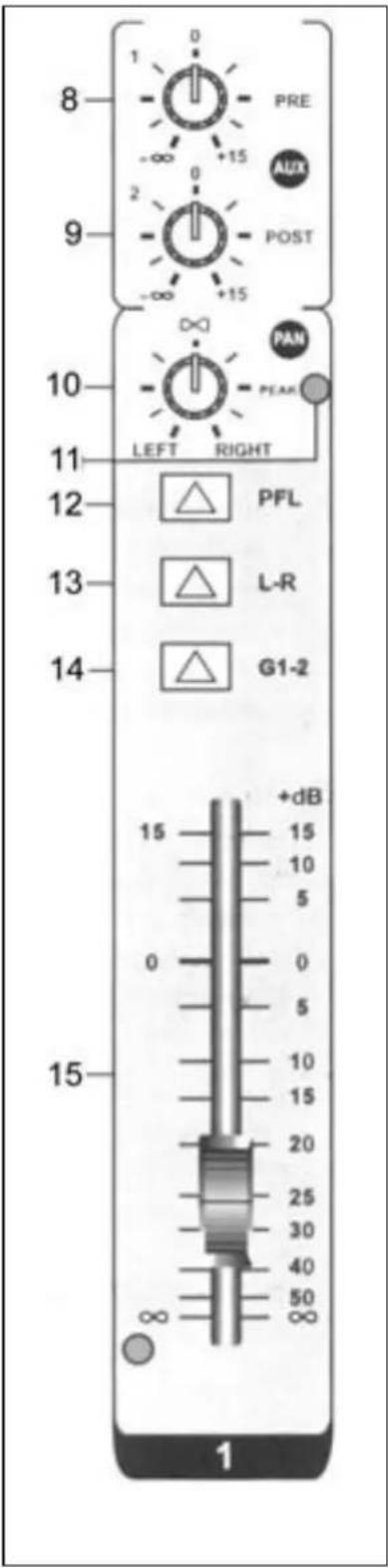

8.AUX1

Deze AUX send is pre-fade, post-EQ. Daardoor is worden dit signalaal Niet beenvloed door de positie van de fader en de routing status van het kanaal. Deze send functie is zeer geschikt voor het kruizen van monitor signalen, welke apart van de PA installmentie要去en worden bedient.

9. AUX 2

Deze AUX send is post-fade, post-EQ. Daardoor is dit signalaal gevoelig voor veranderingen in de positie van de fader. Deze send functie word normalaal gebruikt voor het sturen van een audiosignalaal naar efectapparatuur. Deze worden alotijd weer teruggeleid waar de mixer en.daarom moet de fader dit signalaal konnen beinvloeden.

10.PAN

De pan control stuart continu variabele hoeveelheden van het post-fader signaal waar de linker ofrecht er G1 of G2 main bussen. In de centrale / "∞" positie word er een gewelijk signaal waar de linker enrecht er G1 en G2 main bussen gestuurd.

11. PEAK

Een rode LED geeft de indicate als het pieksignal de maximum waarde bereikt die de mixer aan kan. Laat u dit gedurende een lange tijd toe, dan konnen er beschadigingen optreden. Het LED gaat branden bij een geluidssterkte van 5 dB onder clipping.

12. PFL

Als deze knop is ingedrukt kut u het signaal vooraf luisteren met een hoofdtelefoon. Dit geld alleen voor het kanaal die de PFL functie aan heeft staan. Alle andere kanalen zullen dan nicht hoorbaar zich door de hoofdtelefoon.

13. STEREO

Met deze knop ingedruktkest u de L-R master faders gebruiken om het signaal van dit kanaal een stereo positie te gehen over het uitgangssignaal. De L-R master faders zich nu te gebruiken.

14. GRPS 1-2

Met deze knop ingedruktkest u de G1-2 master fader gebruiken. Nu word het signal gebundeld met alle andere kanalen waar u deze functie heeft ingeschakeld. De L-R master faders zich nu Niet te gebruiken.

15.CHANNEL FADER

Deze schuif past het volume van het kanaal aan. De "0" positie word aangeraden als u een signaal aansluit. Beweeg nu de schuif totdat het door u gewensteuitgangsvolume bereikt is. Let op, u kurz het volume van het kanaal ook nog verder wijzigem met een van de master faders.

STEREOINGANGSKANALEN

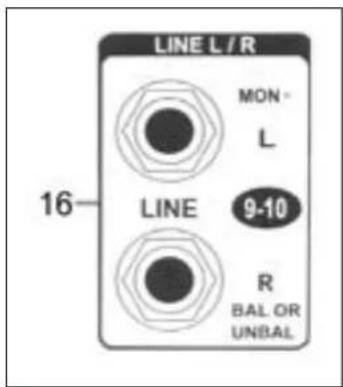

6,3 mm Jack ingang. Voor het aansluiten van een Line signaal. Als L+R beiden verbonden zijn komt er een stereo signaal op dit kanaal. Als alleen de linker ingang is verbonden word er een mono signaal verstuurd over zowel de linker als rechterbus (het signaal word dus gewoon verdoeffel over de linker en rechter bus). Als u alleen derechter ingang verbind, word er alleen een signaal over de rechter bus verstuurd.

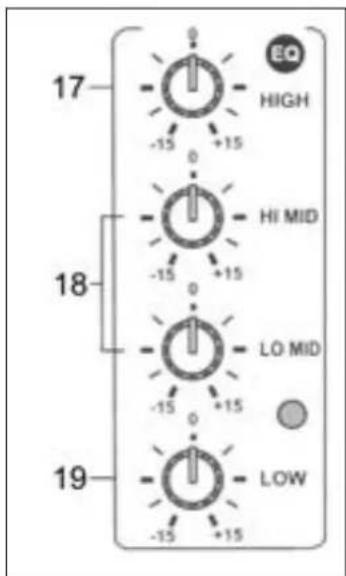

17. HIGH

Hiermee bedient u de hoeveelheid van de hoge tonen per kanaal. Zet deze knop alttijd op de "0" positie. Pas het signaal aan als de muziek eenmaal aftspeelt. Dit raden wij u aan,ondat u anders uw luidsprekers kurz beschaden.Met de klok meedraaien zorgt vooreerhoge tonen,tegen de klok in draaien voor minder.

18. HI MID & LO MID

Hiermee bedient u de hoeveelheid van de tonen in het middenbereik per kanaal. Zet deze knop algtd op de "0" positie. Pas het signaal aan als de muziek eenmaal aftspeelt. Dit raden wij u aan onions u anders uw luidsprekers kurz beschadigen. Met de klok meedraaien zorgt voor meer middentonen, gegen de klok in draaien voor minder.

19. LOW

Hiermee bedient u de hoeveelheid van de lage tonen per kanaal. Zet deze knop altijd op de "0" positie. Pas het signaal aan als de muziek enmaal aftspeelt. Dit raden wij u aan odomat u anders uw luidsprekers kurz beschadigen. Met de klok meedraaien zorgt voor meer lage tonen, gegen de klok in draaien voor minder.

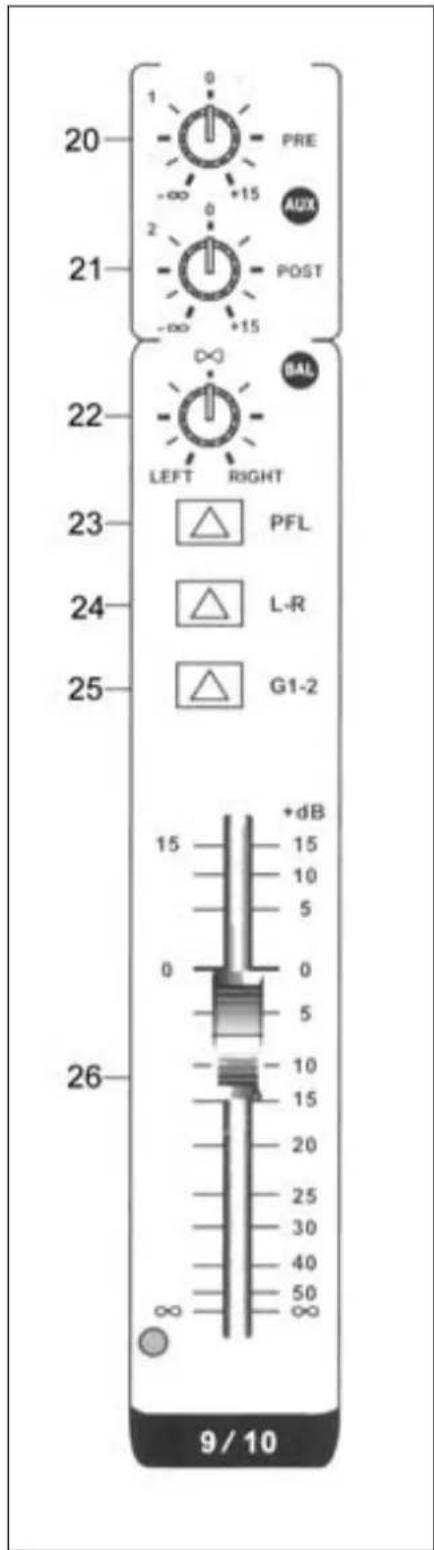

20.AUX1

Deze AUX send is pre-fade, post-EQ. Daardoor is wordt dit signaal Niet beinvloed door de positie van de fader en de routing status van het kanaal. Deze send functie is zeer geschikt voor het kruizen van monitor signalen, welke apart van de PA installmentie要去en worden bedient.

21.AUX 2

Deze AUX send is post-fade, post-EQ. Daardoor is dit signala gevoelig voor veranderingen in de positie van de fader. Deze send functie word normala gebruikt voor het sturen van een audiosignalaar effectapparatuur. Deze worden alttijd weer teruggeleid maar de mixer en waarom moet de fader dit signala kunnen beinvloeden.

22. BAL

De bal control stuart continu variabile hoeveelheden van het post-fader signaal waar de linker of rechter en G1 of G2 main bussen. In de centrale / "∞" positie word er een gelijk signaal waar de linker en rechter en G1 en G2 main bussen gestuurd.

23.PFL

Als deze knop is ingedruktkest u het signal vooraf luisteren met een hoofdtelefoon.Dit geld alleen voor het kanaal die de PFL functie aan heeft staan. Alle andere kanalen zullen dan nicht harebaar zich door de hoofdtelefoon.

24. STEREO

Met deze knop ingedruktkest u de L-R master faders gebruiken om het signaal van dit kanaal een stereo positie te Geven over het uitgangssignaal. De L-R master faders zich nu Niet te gebruiken.

25. GRPS 1-2

Met deze knop ingedruktkest u de G1-2 master fader gebruiken. Nu word het signaal gebundeld met alle andere kanalen waar u deze functie heeft ingeschakeld.De G1-2 master fader is nu te gebruiken.

26.CHANNEL FADER

Deze schuif past het volume van het kanaal aan. De "0" positie word aangeraden als u een signaal aansluit. Beweeg nu de schuif totdat het door u gewensteuitgangsvolume bereikt is. Let op, u kutn het volume van het kanaal ook nog verder wijzigem met een van de master faders.

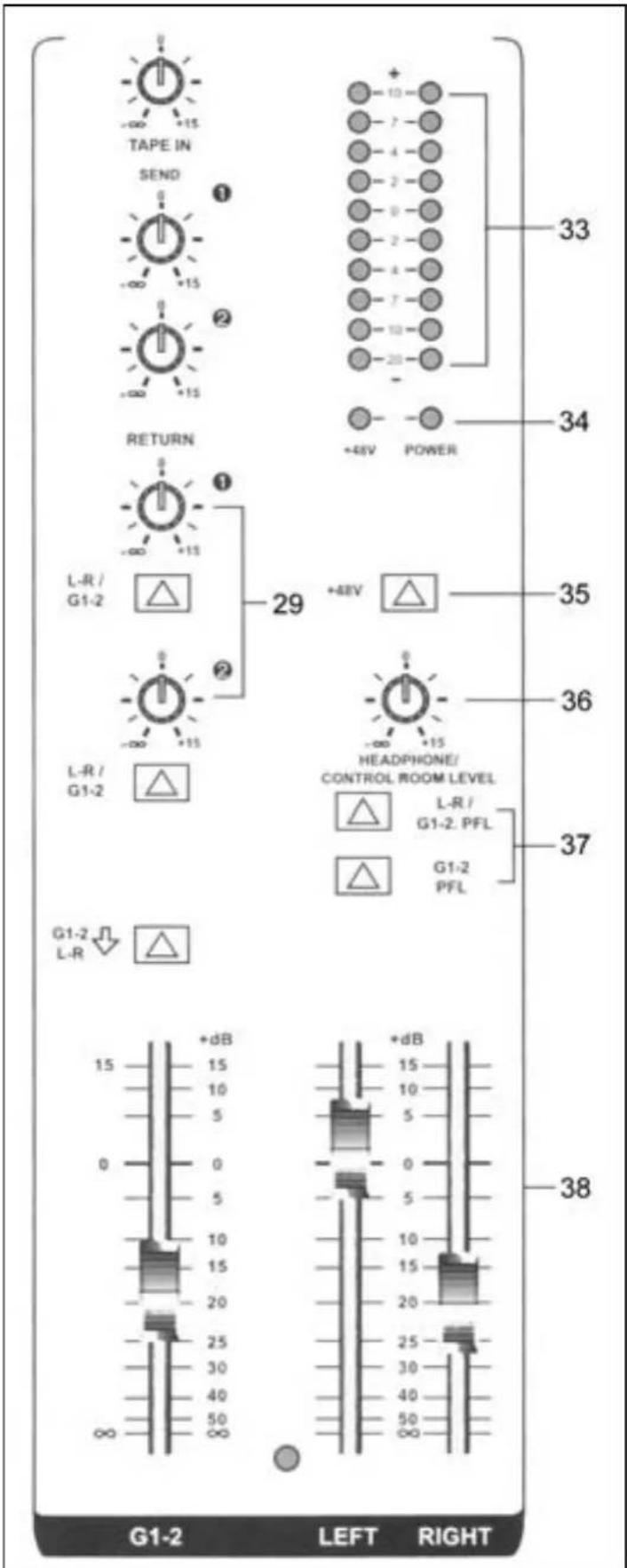

MASTER SECTIE

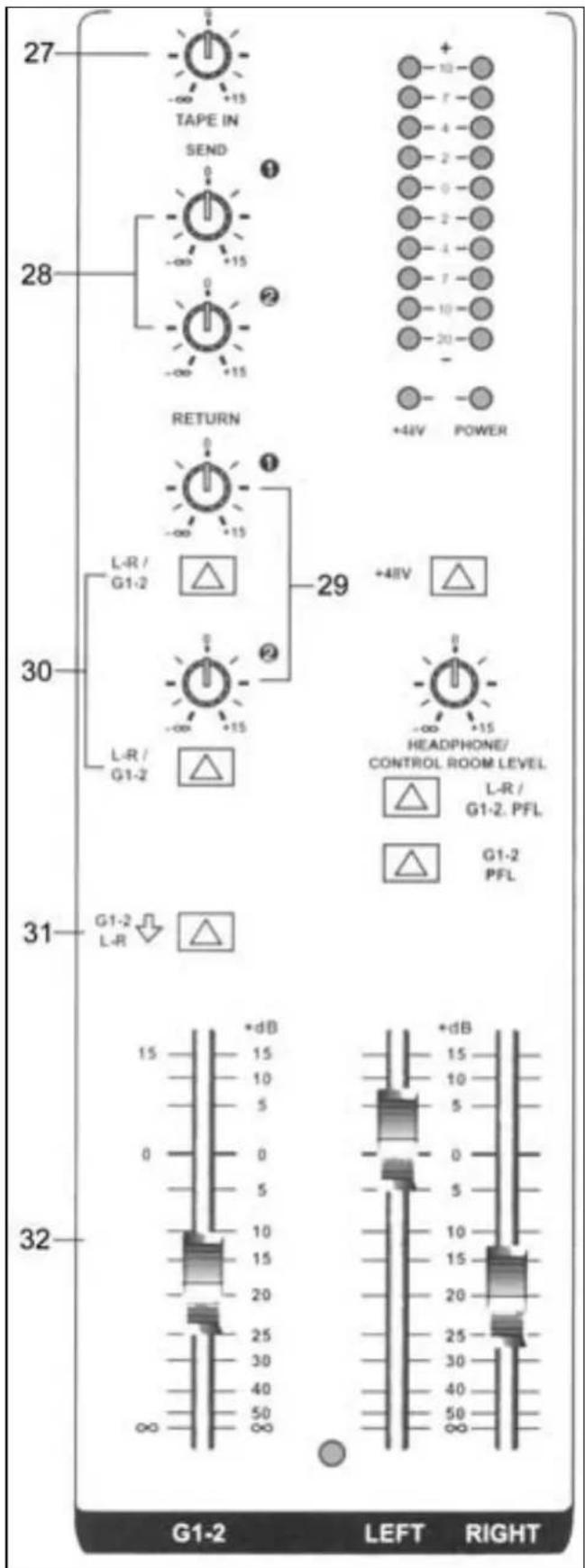

27. TAPE NIVEAU

U kunt hier het volumeniveau van de TAPE in veranderen als deze is aangsloten. Met de klok meedraaien zorgt voor het verhogen van het volume, gegen de klok in voor het verminderen.

28.AUX 1-2 SENDS

U kunt heir het volume niveau van de AUX sends aanpassen, als.Deze aanstaat.Met de klok meedraaien zorgt voro het verhogen van het volume, gegen de klok in voor het verminderen.

29. AUX RETURN 1-2

Hiermee bediend u het volumeniveau van het return ingangssignaal. Met de klok meedraaien zorgt voor het verhogen van het volume, gegen de klok in voor het verminderen.

30. ST/G1-2

Als deze schakelaar Niet is ingedrukt,
zal het returnsignaal waar de stereo
uitgang worden gestuurd. Indien
ingedrukt, za het returnsignaal waar
de G1-2 uitgang gestuurd worden.

31. ST/G1-2

Deze schakelaar leid het G1-2 mixuitgangssignaal waar de stereo bus. Hierdoor kan de G1-2 bus tweemono subgroepen mixen over een enkel uitgangssignaal wanner er geen stereo geluid benodigd is.

32. GRPS 1-2 UITGANGSFADER

Met deze schuif kurz u het volumeniveau van de G1-2 bus wijzigen.

33. UITGANGSNIVEAU INDICATOR (VUMETER)

Deze niveaumeteraatudie uitgangsnavouret het linker enrechtenkanaal, GPRS1-2,hoofdtelefoon en control room zien. Hierdoor kunt u de uitgangsconditione van het signaal zien.

34. AAN/UIT & FANTOOM LEDs

Beide LEDs zullen branden als hun functies; respectievelijk aan/uit en fantoom voeding aan staan.

35. FANTOOM VOEDING SCHAKELAAR

Het indrukken van deze knop zorgt ervoor dat alle gebalanceerde microfoon ingangen een 48V fantoomvoeding krijgen. Dit is special voor het gebruik van de meer functionele condensator microfoons.

36. HOOFDTELEFOON / CONTROL ROOM NIVEAU

Deze enkele volume bediening stuart het volume niveau van de hooftelefoons en monitors. Met de klok meedraien zorgt voor meer volume, tegen de klok in draaien voor minder.

37. HOOFDTELEFOON SCHAKELAAR

Als de L-R / G1-2 PFL nicht ingedrukt zich, word hetuitgangssignaal hier in stereo over de monitors geleid. Als de knoppen zich ingedrukt worden het signaal over de hoofdtelefoon verstuurd. Met de G1-2 fader kurz u nu het volume niveau over de hoofdtelefoon bepalen.

38. MASTER FADER UITGANGSNIVEAU (LINKS/RECHTS)

De master fader voor het aanpassen van het volumeniveau van een stereo signaal. Links en rechts zich beiden afzonderlijk te bedieren.

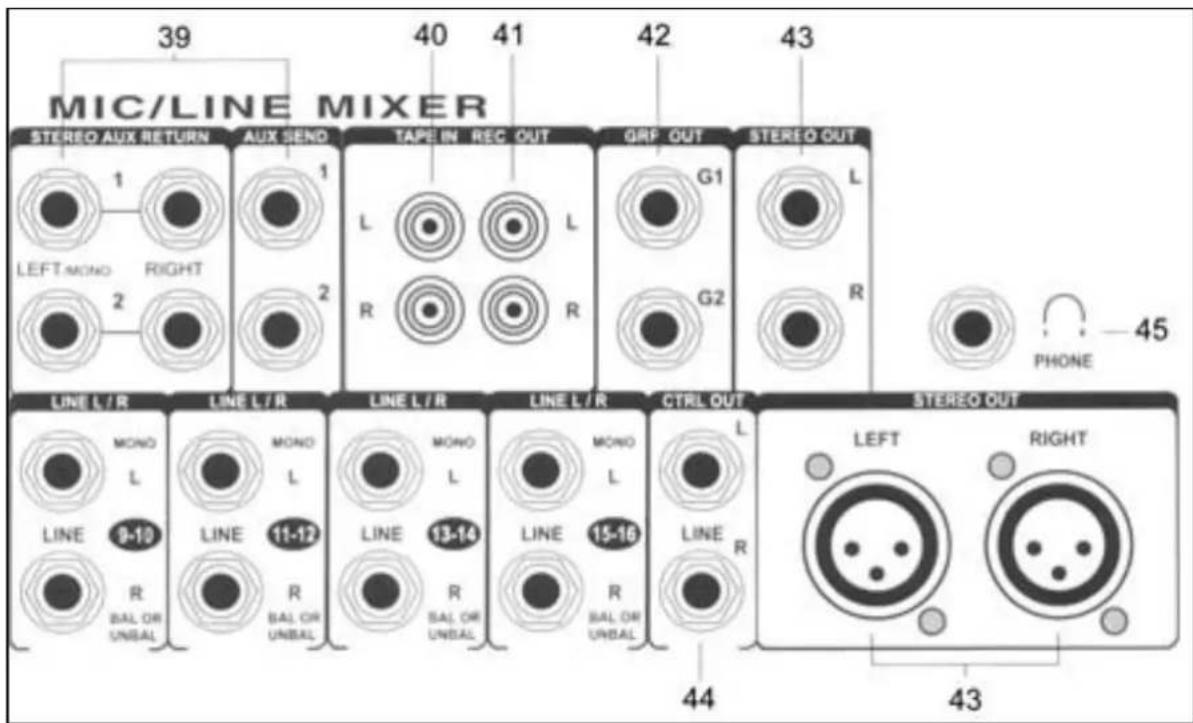

1. STEREO AUX RETURNS & SENDS

Gebruik voor het verbinden van allerlei effect apparatuur.

1. TAPE INGANGSJACK

Deze jack dient u te verbinden met een cassette deck voor playback.

1. RECORD PIN JACK

Deze jack dient u te verbinden met een cassette deck voor het opnemen van hetuitgangssignaal.

1. GRPS 1-2 UITGANGSJACK

Deze jack dient u te verbinden met een versterker om het G1-2 signal weer te geben.

1. STEREO UITGANGSJACK (LINKS/RECHTS)

Hiermee cunt u het uitgangssignaal met een versterker verbinden. Zowel met 6,3 mm Jacks als met XLR connectoren.

1. CONTROL ROOM UITGANGSJACK

Uitgang voor het besvestigen van een monitor (actieve speaker of een versterker).

1. HOOFDTELEFOON JACK

Verbind met een hoofdtelefoon. Te gebruiken om voor elk kanaal de PFL of het L/R en G1-2 te beluisteren.

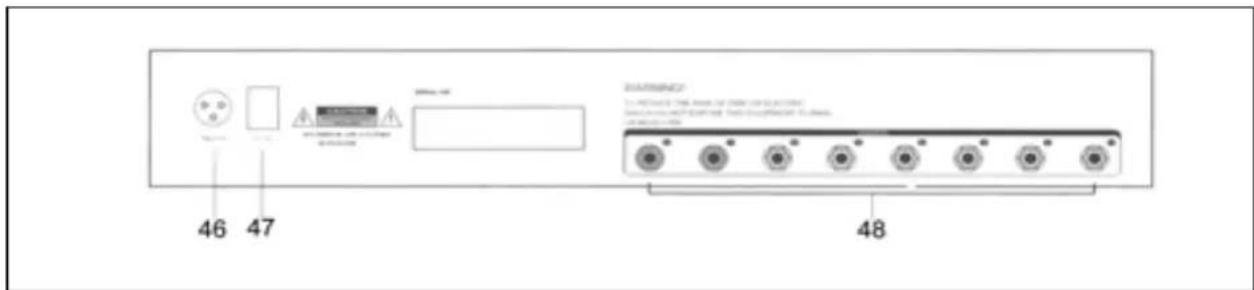

ACHTERPANEL

46. POWER JACK

Wordt gebruikt voor de stroomtoevoer.

47. HOOFDSCHAKELAAR

Druk deze knop in om de mixer aan/uit te zetten. De LED (29) zal oplichten als deze schakelaar in de "aan" stand staat.

48. INSERT

Voor het omleiden van de ingangssignalen maar effect apparatuur, electrische instrumenten etc.

INSTALLATIE

Zorg ervoor dat u de kabels Niet verward, dit kan fouten bij het inpluggen voorkomen. Zorg dus voor dat u kabel voor kabel aansluit, dus nicht eerst alle kabels aan de ene zijde, dan alle aan de andere zichde. In het ergste geval konnen er storingen of zelfs blijvende schade aan uw apparatuur optreden. Een voorbeeld van aansluitingen die möglichk zijn ziet u hieronder

Voordat u de mixer aansluit dien t u alle regelaars op de "0" stand te zetten. Op de mono kanalen kut u mic of line apparatuur aansluten, op de stereo kanalen kut u elk soort line apparatuur aansluten en op de AUX return kut u effect apparatuur aansluten. Ook kut u op de AUX return midi instrumenten aansluten.

Als u een microfoon aansluit, zorg er dan voor dat de fantoom voeding UIT staat. Gebruik NOOIT ongebalanceerde apparatuur als de fantoom voeding aan staat. Sluit het 48V circuit van de fantoom spanning nooit kort met aarde, er kan dan zware schade optreten.

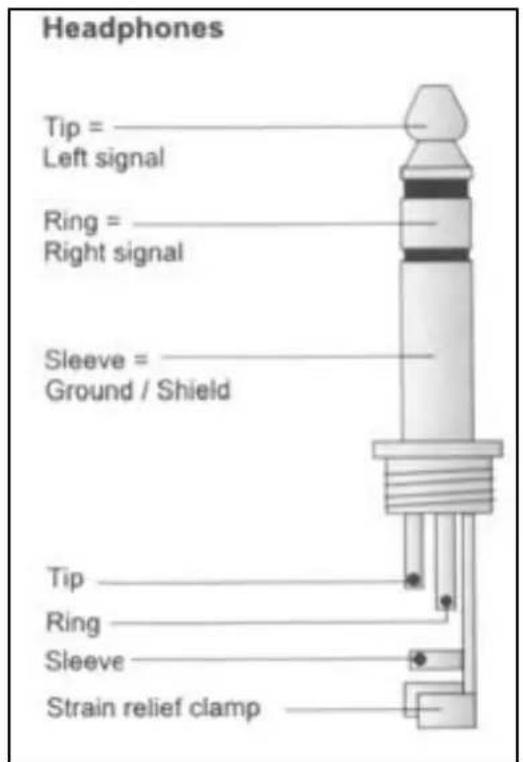

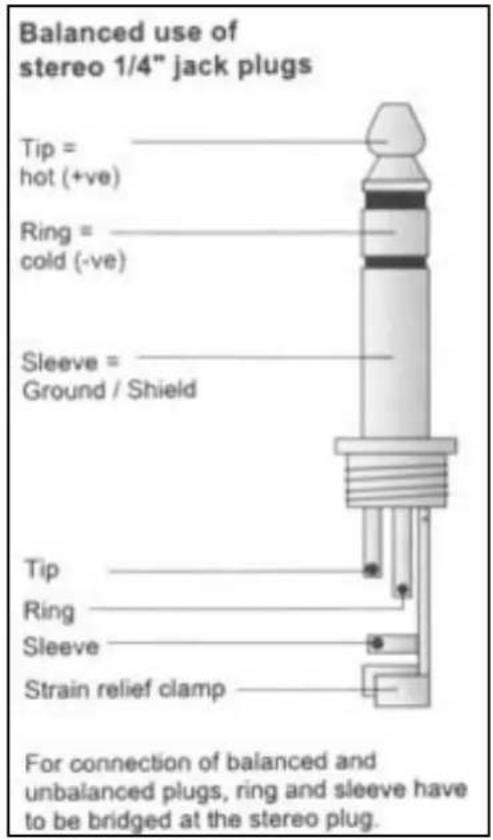

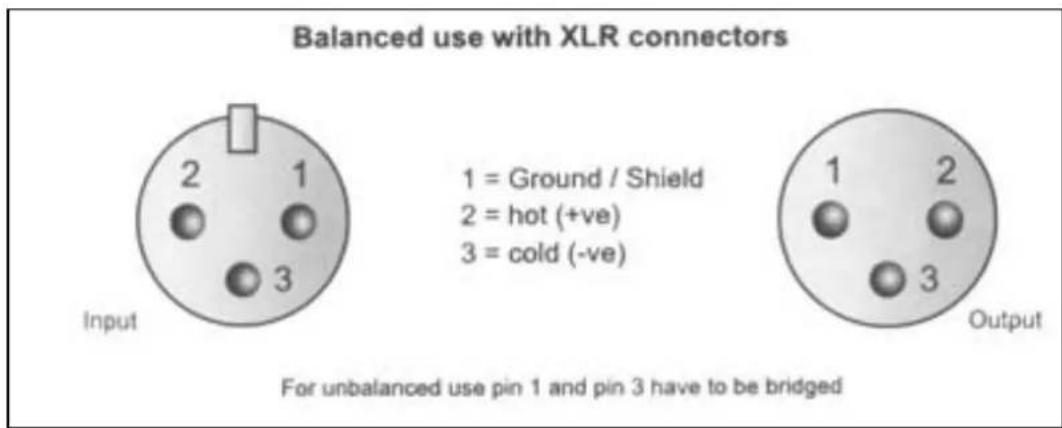

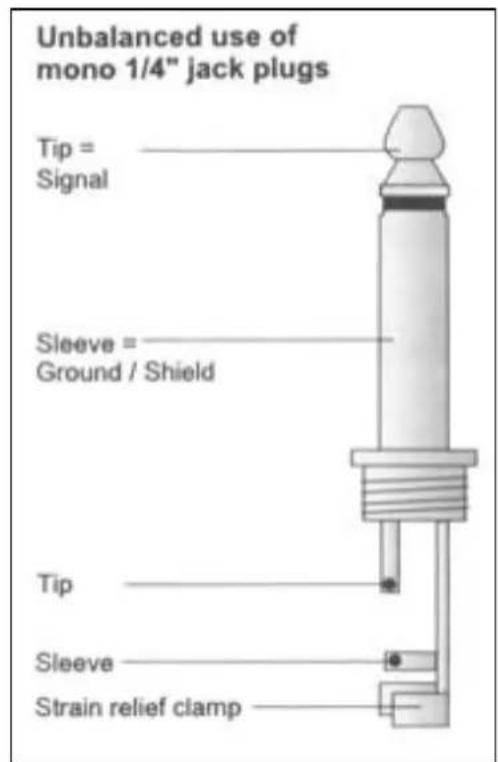

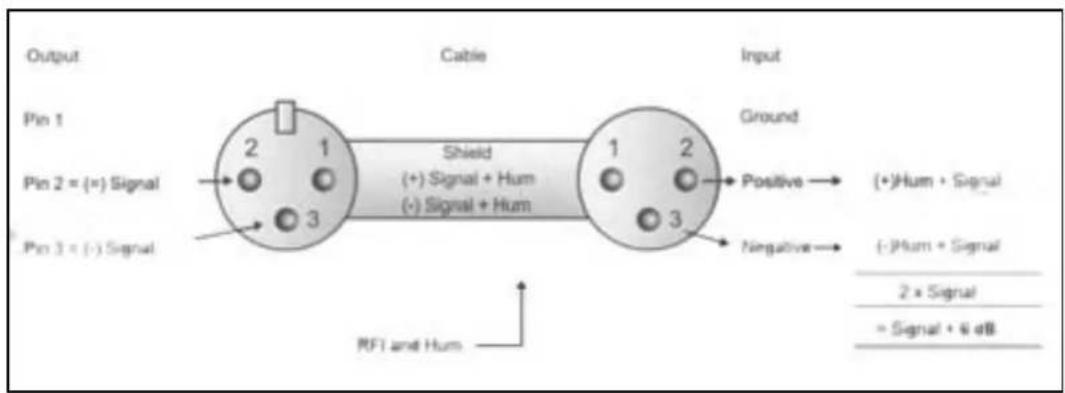

VERBINDINGEN

Gebruik voor een gebalanceerde uit/ingang algtd gebalanceerd materiaal. Voor een ongebalanceerde uit/ingang kut u zowel ongebalanceerd als gebalanceerd materiaal gebruiken. Zie de schema's hieronder voor het materiaal dat u kut gebruiken:

Indien möglichk, verbind gebalanceerde uitgangen met andere gebalanceerde apparatuur. Dit reduceert storingen tot een minimum.

SPECIFICATIONS

Mono ingangen

Mic ingang: elektronisch gebalanceerd, discrete ingangs configuratie

Frequentiebereik: 10 Hz - 20 kHz (± 3 dB)

Vervorming: <0,01% @ +4 dBu (± 1 kHz)

Ingangsimpedantie: 150 Ohm @ -129,5 dB

TRIM bereik: +10 dB - +60 dB

Line ingang: elektronisch gebalanceerd

Frequentiebereik: 10 Hz - 20 kHz (± 3 dB)

Vervorming: <0,01% @ +4 dBu (± 1 kHz)

Lineniveau bereik: +10 dBu -40 dBu

Equalizer.

High: 12 kHz (±-15 dB)

Mid: 100 Hz - 8 kHz (± -15 dB)

Low: 80 Hz (±-15 dB)

Stereo ingangen

Line ingang: ongebalanceerd

Frequentiebereik: 10 Hz - 20 kHz (±3 dB)

Vervorming: <0,01% @ +4 dBu (± 1 kHz)

Equalizer

High: 12 kHz (±-15 dB)

Mid bell: 100 Hz - 8 kHz (± -15 dB)

Low: 80 Hz (±-15 dB)

Max uitgangsiveau: +22 dBu, gebalanceerd

AUX send max uitgangsiveau: +22 dBu ongebalanceerd

Control room uitgangsnavau: +22 dBu ongebalanceerd

Signaal/Ruisverhouding: >112 dB

Aansluitspanning: 230 VAC, 50 Hz

• Specificaties en ontwerp zijn onderworpen aan veranderingen zonder dat deze vooraf aangekondigd zich.

Voer zich geen reparaties uit aan het apparaat; in elk geval verwalt de totale garantie. Ook mag het apparaat net eigenmachtig worden gemodificeerd, ook in dit geval verwalt de totale garantie. Ook verwalt de garantie bij ongevalen en beschadigingen in elke vorm t.g.v. onoordeelkundig gebruik en het nicht in achtnemen van de waarschuwingen in het algemeen en gestelde in deze gebruiksaanwijzing. Tevens aanvaardt SkyTronic B.V. geen enkele aansprakelijkheid in geval van persoonlijke ongelukken als gezolg van het nicht naleven van veiligheidsinstrumentes en waarschuwingen .Dit geldt ook voor gevolgschade in welke vorm dan ook.
