BEDIENUNGSANLEITUNG 172.546 Skytec

16. LINKS (MONO) / RECHTS

Herzlichen Glückwunsch zum Kauf these SkyTec Mischpults.
Bitte lesen Sie diese Anleitung sorgfältig vor der Inbetriebnahme durch.

Sicherheitsvorschriften:

• Bedienungsanleitung vor Inbetriebnahme sorgfältig durchlesen.

• Für spätere Bezugnahme aufbewahren.

• Originalverpackung fur späteren Transport aufbewahren.

• Nur für Innengebrauch.

• Niemals das Gehäuse öffnen; Reparaturen nur von einem Fachmann ausführten halten.

• Beim Abziehen des Steckers immer am Steckerziehen, niemals an der Netzschnur.

• Stecker niemals mit nassen Händen anfassen.

• Sollten Stecker und/oder Netzschnur, sowie der Kabeingang zum Gerät beschädigt sein, müssen diese durch einen Fachmann ersetzt werden.

• Wenn das Gerät sichtbare Schäden aufweist, damit es NICT an eine Steckdose angeschlossen und NICT eingeschaltet werden. Benachrichtigen sie in this dem Fall SkyTronic BV.

Das Gerat nur an eine geerdete 230V AC/50Hz Netzsteckdose mit 10-16A Leistung anschlieben.

• Nicht in der Höhe von Wärmequellen aufstellen.

• Bei Unwetter sowie Nichtgebrauch das Netzgerät aus der Steckdoseziehen.

• Nach längerem Nichtgebrauch kann sich Kondenswasser im Gehäuse gebildet haben. Lassen Sie das Gerät erst auf Raumtemperatur kommt.

Vor Kindern schützen.

• Vor dem Einsatz alle Kanalschieberegler, sowie den Master Lautstärkeregler ganz herunterfahren.

Die Schieberegler vorsichtig behandeln. Eine zu schnelle Veränderung kann die Lautsprecher beschädigen, weil der Versteller überforderdert ist.

• Den Verstärker nicht überfordern (Clipping). Wenn die Clip LEDs am Verstärker aufleuchten, ist die Lautstärke zu hoch eingestellt. Sofort die Lautstärke auf einen niedrigern Pegel einstellen.

• Den Veränder immer zuletzt einschalten und zuerst ausschalten.

Keine Reinigungssprays fur die Schieberegler verwenden. Die Rückstände verursachen Schmierund Staubansammlungen in den Reglern. Im Problemfall einen Fachmann Fragen.

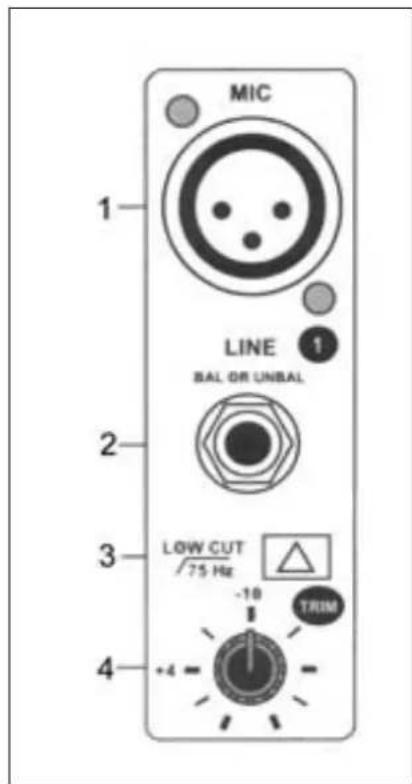

MONO EINGANGSKANÄLE

1. SYMMETRISCHER EINGANG

Elektronisch symmetrische Eingänge für Standard XLR Verbinder, mit 48V Phantomspeisung (diese wird mit Schalter (35) ein- und ausgeschaltet).

2. LINE EINGANG

Dieser asymmetrische Eingang eignet sich sowohl für symmetrische als auch asymmetrische Geräte wie z.B. Mikrofone, Plattenspieler, Keyboards usw.

3. LOW CUT

These Tastesverbessert die Mikrofonqualität.Wenn sie gedruckt ist, haben Sie weniger Probleme mit Gerauschen, Störungen und Hantiergeräuschen.

4. TRIM

These Funktion passst die Eingangsempfindlichkeit von jedem Kanal an den konstanten Pegel des Eingangssignals an.

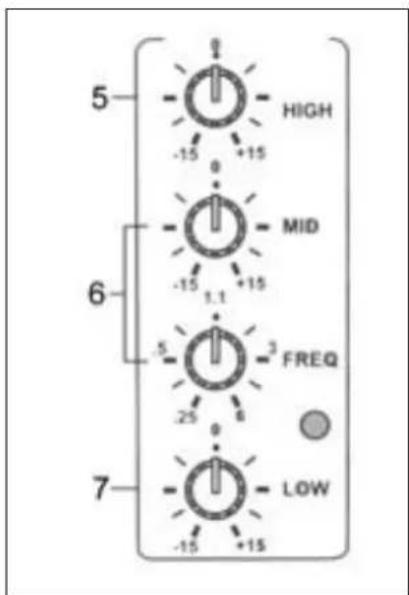

5. HIGH

Stellt die hohen Tönen für jeder Kanal ein. Lassen Sie diesen Regler immer zuerst auf „0" stehen. Stellen Sie den Klang erst ein, wenn die Musik angefangen hat, um die Laufsprecher nicht zu beschädigen. Nach rechts drehen, um die hohen Töne zu verstärken und nach links, um sie abzuschwächen.

6. FREQUENCY & MID

These Equalizer Funktion hat eine „Bell" Reaction. Mit einem festen Q Fader von 1,5. Die Frequenz ist regelbar zwischen 100 und 8000Hz . Die Lautstärke ist einstellbar zwischen -15 & +15 dB.

7. LOW

Stellt die tiefen Tönen für jeder Kanal ein. Lassen Sie diesen Regler immer zuerst auf „0“ stehen. Stellen Sie den Klang erst ein, wenn die Musik angefangen hat, um die Lautsprecher nicht zu beschädigen. Nach rechts drehen, um die tiefen Töne zu verstärken und nach links, um sie abzuschwächen.

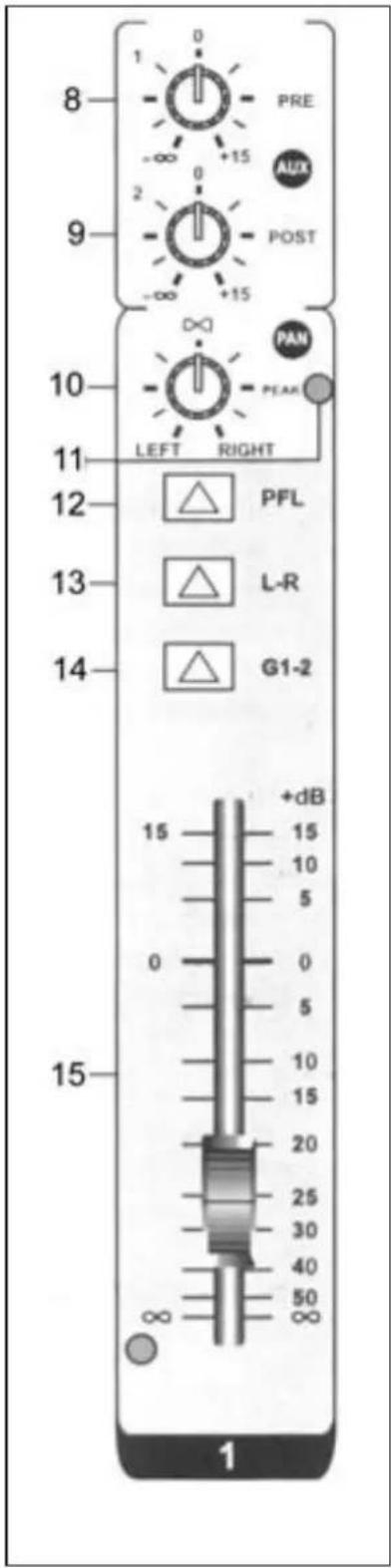

8.AUX1

Dieser AUX Send Regler ist Pre-Fade und Post-EQ. Dadurch wird das Signal nicht durch die Stellung des Faders und den Weg des Kanals beeinflusst. Diese Send Funktion ist vor allem nutzlich zum Kreuzen von Monitorsignalen, die separat von der ELA Anlage bedient werden.

9. AUX 2

Dieser AUX Send Regler ist Post-Fade und Post-EQ. Dadurch wird das Signal von der Faderstellung verändert. Diese Send Funktion wird normalerweise zum Leiten von Audiosignalen in Effektgeräte verwendet. Da diese immer wieder ins Mischpult zurückgeführrt werden, müssen sie vom Fadersignal beeinflussbar sein.

10.PAN

Der PAN Regler leitet ständig veränderliche Mengen des Post-Fader Signals zu den linken oder rechten und G1 oder G2 Main Bussen. In der Mittelstellung „∞“ wird dasselbe Signal in die linken und rechten und G1 und G2 Busse geleitet.

11. PEAK

Die rote LED leuchtet, wenn das Spitzensignal den Höchstwert erreicht hat, den das Mischpult verarbeiten kann. Wenn dieser Zustand länger andauert, konnen Schäden auftreten. Die LED leuchtet bei einer Lautstärke von 5 dB unter der Clippingschwelle.

12. PFL

Wenn these Taste gedrück ist, können Sie das Signal über die Kopfhörer vorhören. Diese gilt nur für Kanäle auf denen die PFL Funktion aktiviert ist. Alle anderen Kanäle sind nicht vorhöbar.

13. STEREO

Wenn these Taste gedrück ist, können sie die L-R Master Fader benutzen, um dem Signal des entsprchenden Kanals eine Stereo Position im Ausgangssignal zu geben.

14. GRPS 1-2

Wenn diese Taste gedrück ist, können Sie die G1-2 Master Fader benutzen. Nun wird das Signal mit allen anderen Kanänen gebündelt, auf denen diese Funktion eingeschaltet ist. Die L-R Master Fader sind in thisem Fall deaktiviert.

15. KANAL FADER

Dieser Schieberegler stellt die Lautstärke des Kanals ein. Stellen Sie den Regler auf „0" bevor Sie ein Signal anschlieben. Fahren Sie den Regler hoch, bis die gewünschte Ausgangslautstärke erreicht ist.itte bedenken Sie, dass Sie die Kanallautstärke auch noch von einem der Master Fader verändert werden kann.

STEREO EINGANGSKANÄLE

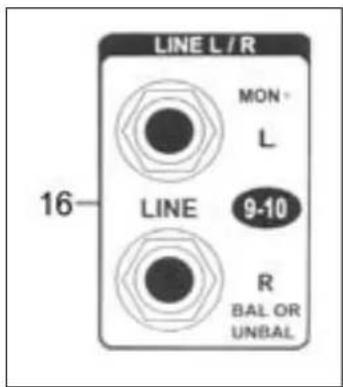

16. LINKS (MONO) / RECHTS

6,3mm Klinkeneingang zum Anschluss eines Line Signals. Wenn L+R beiden angeschlossen sind, wird ein Stereosignal an diesen Kanal angelegt. Wenn nur der linke Eingang angeschlossen ist, wird ein Mono Signal zum rechten und linken Bus geleitet (das Signal wird über beiden Busse verteilt). Wenn nur der rechte Eingang angeschlossen ist, wird das Signal nur zum rechten Bus geleitet.

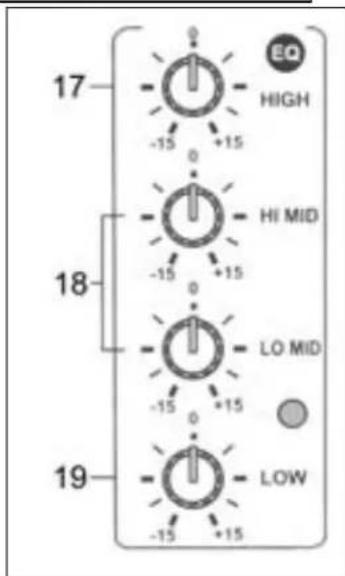

17. HIGH

Stellt die hohen Tönen für jeder Kanal ein. Lassen Sie diesen Regler immer zuerst auf „0" stehen. Stellen Sie den Klang erst ein, wenn die Musik angefangen hat, um die Lautsprecher nicht zu beschädigen. Nach rechts drehen, um die hohen Töne zu verstärken und nach links, um sie abzuschwächen.

18. HI MID & LO MID

Stellt die mittleren Tönen für jeder Kanal ein. Lassen Sie diesen Regler immer zuerst auf „0" stehen. Stellen Sie den Klang erst ein, wenn die Musik angefangen hat, um die Lautsprecher nicht zu beschädigen. Nach rechts drehen, um die mittleren Töne zu verstärken und nach links, um sie abzuschwächen.

19. LOW

Stellt die tiefen Tönen für jeder Kanal ein. Lassen Sie diesen Regler immer zuerst auf „0" stehen. Stellen Sie den Klang erst ein, wenn die Musik angefangen hat, um die Laufsprecher nicht zu beschädigen. Nach rechts drehen, um die tiefen Töne zu verstärken und nach links, um sie abzuschwächen.

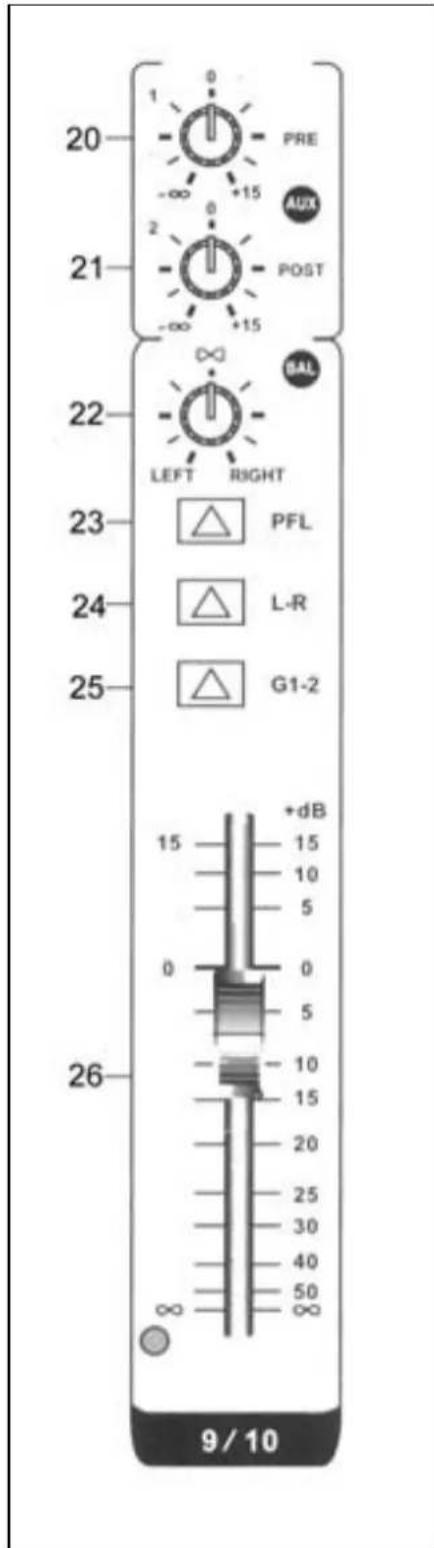

20.AUX1

Dieser AUX Send Regler ist Pre-Fade und Post-EQ. Dadurch wird das Signal nicht durch die Stellung des Faders und den Weg des Kanals beeinflusst. Diese Send Funktion ist vor allem nutzlich zum Kreuzen von Monitorsignalen, die separat von der ELA Anlage bedient werden.

21.AUX 2

Dieser AUX Send Regler ist Post-Fade und Post-EQ. Dadurch wird das Signal von der Faderstellung verändert. Diese Send Funktion wird normalerweise zum Leiten von Audiosignalen in Effektgeräte verwendet. Da diese immer wieder ins Mischpult zurückgeführrt werden, müssen sie vom Fadersignal beeinflussbar sein.

22. BAL

Der BAL Regler leitet ständig veränderliche Mengen des Post-Fader Signals zu den linken oder rechten und G1 oder G2 Main Bussen. In der Mittelstellung „∞“ wird dasselbe Signal in die linken und rechten und G1 und G2 Verbinder geleitet.

23.PFL

Wenn diese Taste gedrückt ist, können Sie das Signal über die Kopfhörer vorhören. Diese gilt nur für Kanäle auf denen die PFL Funktion aktiviert ist. Alle anderen Kanäle sind nicht vorhörbar.

24. STEREO

Wenn these Taste gedrückt ist, können sie die L-R Master Fader benutzen, um dem Signal des entsprichenden Kanals eine Stereo Position über das Ausgangssignal zu geben.

25. GRPS 1-2

Wenn these Taste gedrück ist, können Sie die G1-2 Master Fader benutzen. Nun wird das Signal mit allen anderen Kanalen gebündelt, auf denen diese Funktion eingeschaltet ist. Die L-R Master Fader sind in thisem Fall deaktiviert.

26. KANAL FADER

Dieser Schieberegler stellt die Lautstärke des Kanals ein. Stellen Sie den Regler auf „0" bevor Sie ein Signal anschlieben. Fahren Sie den Regler hoch, bis die gewünschte Ausgangslautstärke erreicht ist.itte bedeken Sie, dass Sie die Kanallautstärke auch noch von einem der Master Fader verändert werden kann.

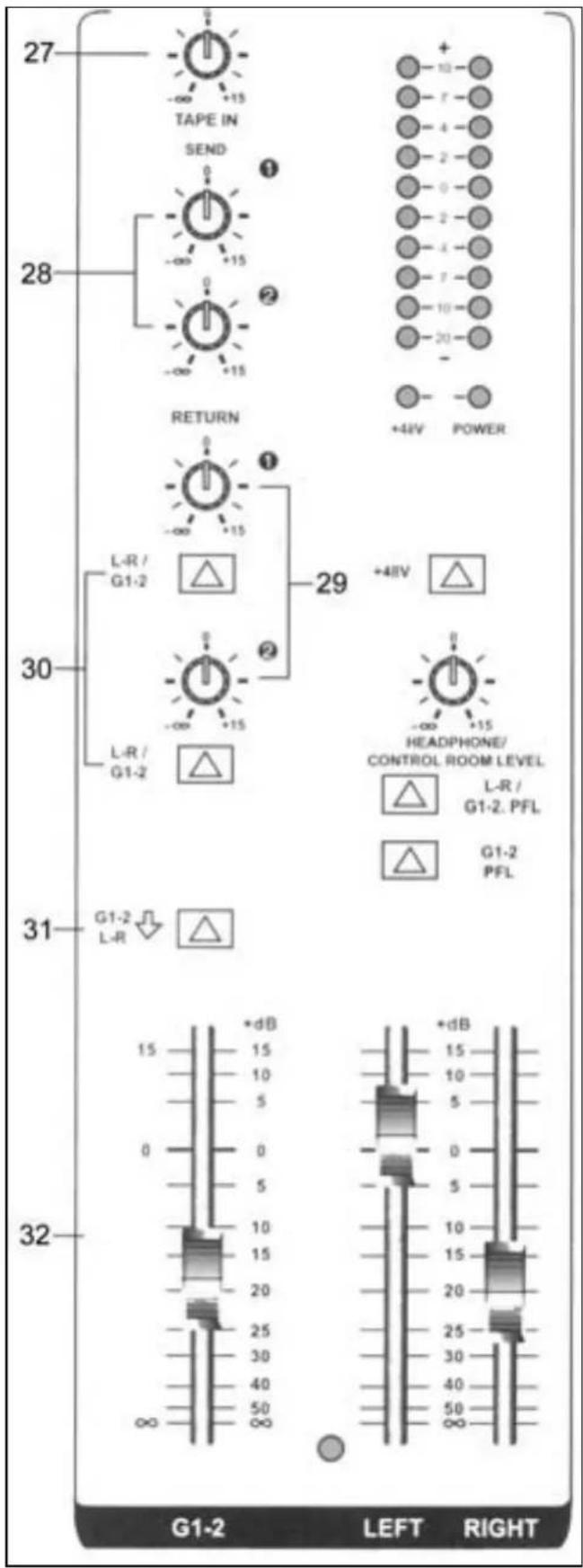

27. TAPE PEGEL

Hiermit wird der Lautstärkepegel des TAPE Eingangs eingestellt, wenn dieser angeschlossen ist. Nach rechts drehen, um die Lautstärke zu erhöhen oder nach links, um sie zu verringn.

28. AUX 1-2 SENDS

Hiermit wird der Lautstärkepegel der AUX Send eingestellt, wenn diese angeschlossen sind. Nach rechts drehen, um die Lautstärke zu erhöhen oder nach links, um sie zu verringn.

29. AUX RETURN 1-2

Hiermit wird der Lautstärkepegel des Return Eingangssignals eingestellt, wenn diese angeschlossen ist. Nach rechts drehen, um die Lautstärke zu erhöhen oder nach links, um sie zu verringern.

30. ST/G1-2

Wenn dieser Schalter nicht gedrückt ist, wird das Returnsignal zum Stereougang gesteuert. Wenn die Taste gedrückt ist, wird das Returnsignal zum G1-2 Ausgang gespeist.

31. ST/G1-2

These Tastes leitet das G1-2 Mix Ausgangssignal zum Stereobus. Dadurch kann der G1-2 Bus zwei Mono Untergruppen in ein einziges Ausgangssignal mischen, wenn kein Stereoton besteht wird.

32. GRPS 1-2 AUSGANGSFADER

These Schieberegler stellen den Lautstärkepegel des G1-2 Bus ein.

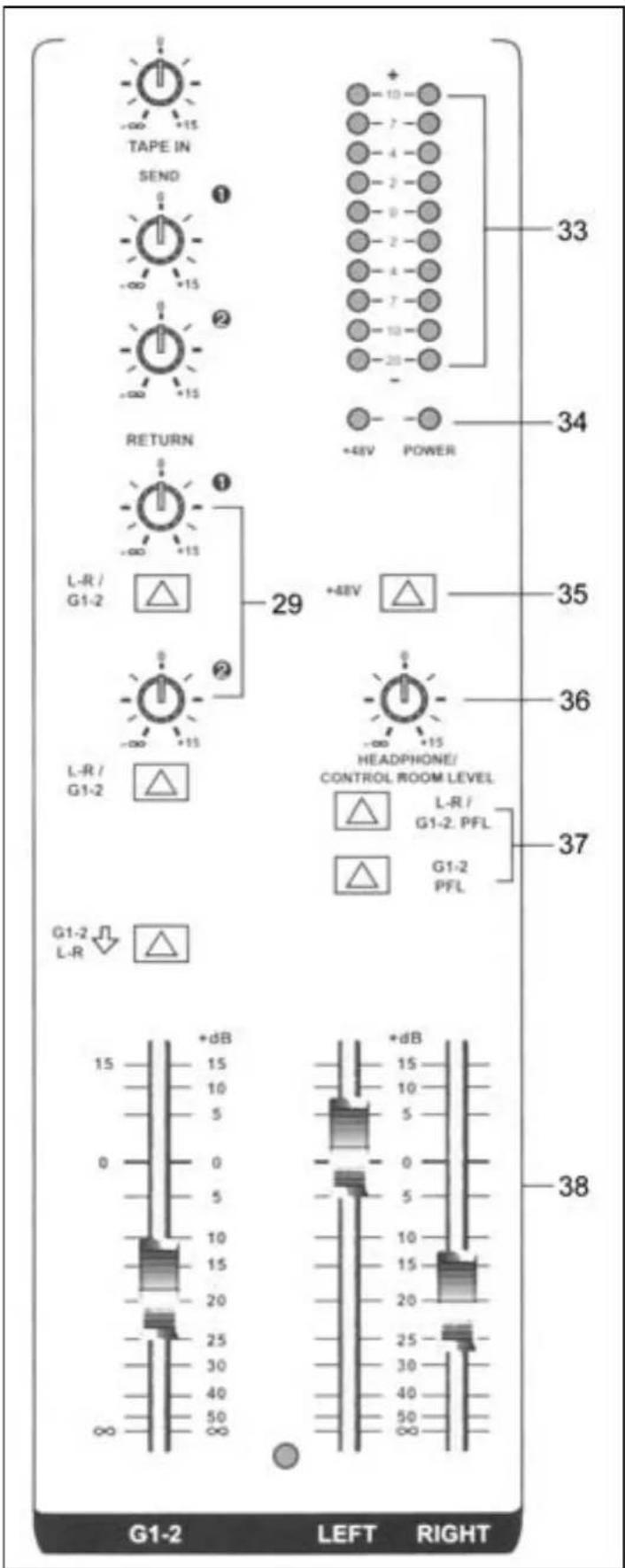

33. AUSGANGSPEGELANZEIGE (VUMETER)

These LED Leitern zeigen den Ausgangspegel des linken und rechten Kanals, des GPRS1-2, des Kopfhörers und des Kontrollraums an.

34. EIN/AUS & PHANTOM LEDs

Beide LEDs leuchten, wenn ihre jeweiligen Funktionen Ein/Aus und Phantomspeisung, eingeschaltet sind.

35. PHANTOMSPEISUNG

Wenn these Taste gedrückt ist, werden alle symmetrischen Mikrofoneingänge von einer 48V Phantomspeisung versorgt. Dies ermöglich den Einsatz von Funktionellen Kondensatormikrofonen.

36. KOPFHÖRER / KONTROLLRAUM PEGEL

Dieser eine Regler bestimmt den Lautstärkepegel des Kopfhörers und der Monitore. Nach rechts drehen, um die Lautstärke zu erhöhen oder nach links, um sie zu verringern.

37. SCHALTER FÜR DEN KOPFHÖRER

Wenn die Tasten L-R / G1-2 PFL nicht gedrückt sind, wird das Ausgangssignal in Stereo zu den Monitoren geleitet. Wenn die Tasten gedrückt sind, wird das Signal über den Kopfhörer geleitet. Mit dem G1-2 Fader konnen Sie nun den Lautstärkepegel im Kopfhörer bestimmen.

38. MASTER FADER AUSGANGSPEGEL (LINKS/RECHTS)

Es handelt sich um den Masterfader, der den Lautstärkepegel des Stereosignals einstellt. Links und rechts sind separat einzustellen.

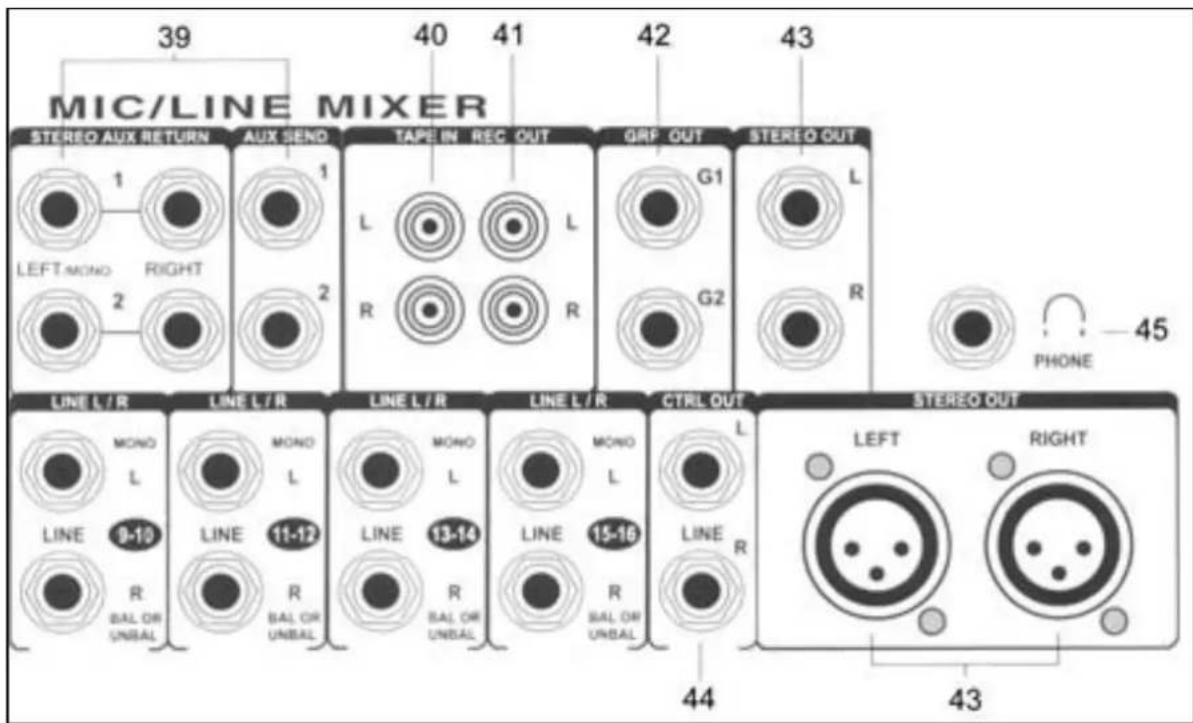

1. STEREO AUX RETURNS & SENDS

Zum Anschluss verschiedener Effektgeräte.

1. TAPE EINGAGSBUCHSE

Zum Anschluss an ein Kassettendeck zum Abspielen.

1. RECORD OUT BUCHSE

Zum Anschluss an ein Kassettendeck zur Aufnahme des Ausgangssignals.

Zum Anschluss an einen Verträger, um das G1-2 Signal wiederzugeben.

1. STEREO AUSGANGSBUCHSE (LINKS/RECHTS)

Zum Anschluss des Ausgangssignals an einen Veränder. Der Anschluss kann über 6,3mm Klinkenstecker oder XLR Verbinder erfolgen.

1. AUSGANGSBUCHSE ZUM KONTROLLRAUM

Ausgang zum Anschluss eines Monitors (Aktivbox oder Veränderker)

1. KOPFHÖRERBUCHSE

Zum Anschluss an einen Kopfhörer, um von jedem Kanal die PFL oder L/R und G1-2 vorzuhoren.

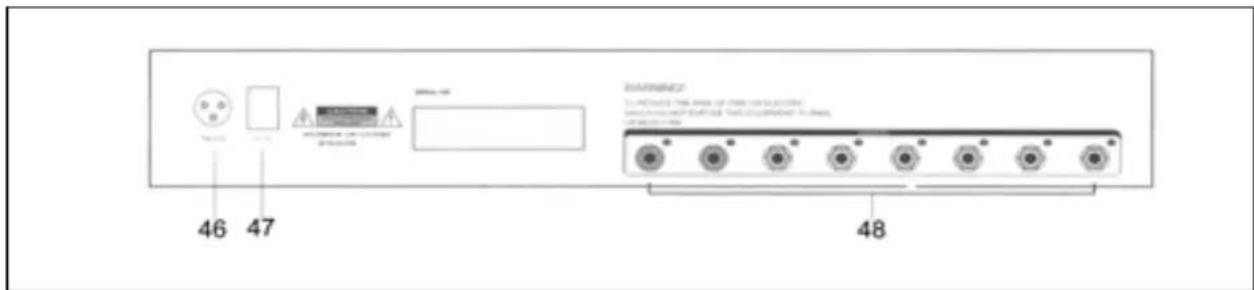

RÜCKSEITE

46. NETZVERSORGUNG

Zur Stromversorgung des Mischpults.

47. HAUPTSCHALTER

Auf diese Taste drücken, um das Mischpult ein- und auszuschalten. Die LED (29) leuchtet, wenn dieser Schalter gedruckt ist.

48. INSERT

Zum Umleiten der Eingangssignale in Effektgeräte, elektrische Instrumente usw.

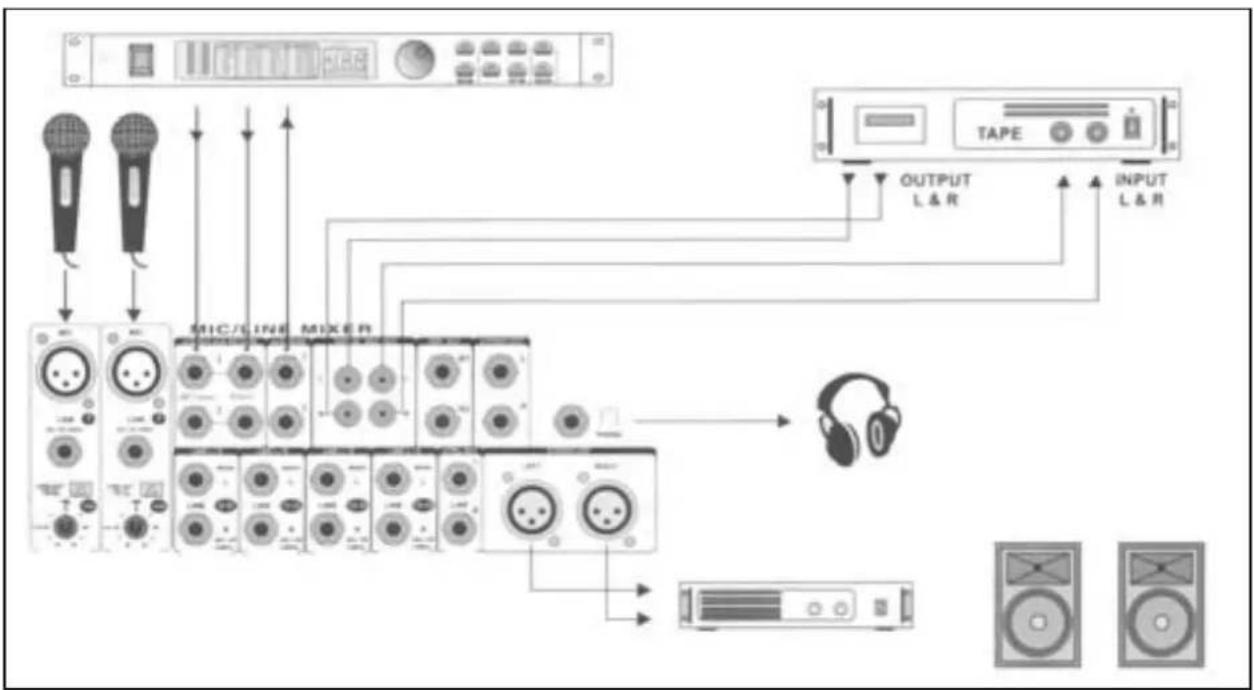

AUFBAU

Verwechseln Sie die Kabel nicht, um Fehler beim Anschlieben zu vermeiden. Schlieben Sie ein Kabel nach dem anderen an und nicht erst alle Kabel auf einer Seite und dann alle auf der anderen. Im schlimmsten Fall konnen Störungen und bleibende Schäden am Gerät auftreten. In Abb. 2 führen Sie Anschlussbeispiele.

Bevor sie das Mischpult anschlieben, müssen Sie alle Regler auf „0“ stellen. An die Mono Kanäle können Mikrofon- und Line Geräte angeschlossen werden, an die Stereo Kanälen können Sie alle Arten von Line Geräten und auf die AUX Return Verbinder Effektgeräte anschlieben.

Wenn sie ein Mikrofon anschreiben, achten Sie darauf, dass die Phantomspeitung auf AUS geschalteit ist. NIEMALS symmetrische Geräte benutzen, wenn die Phantomspeitung eingeschalteit ist. Schlieben Sie die 48V Schaltung der Phantomspeitung niemals mit der Erde kurz. Es konnen schwere Schäden auftreten.

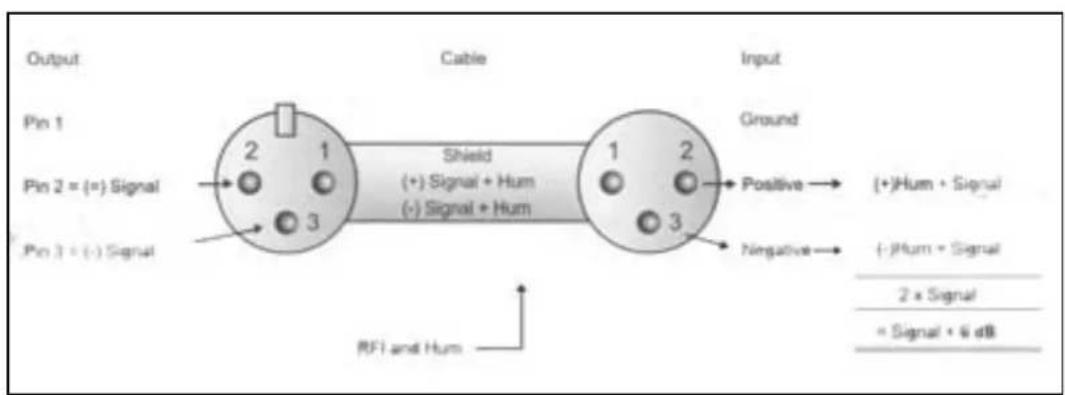

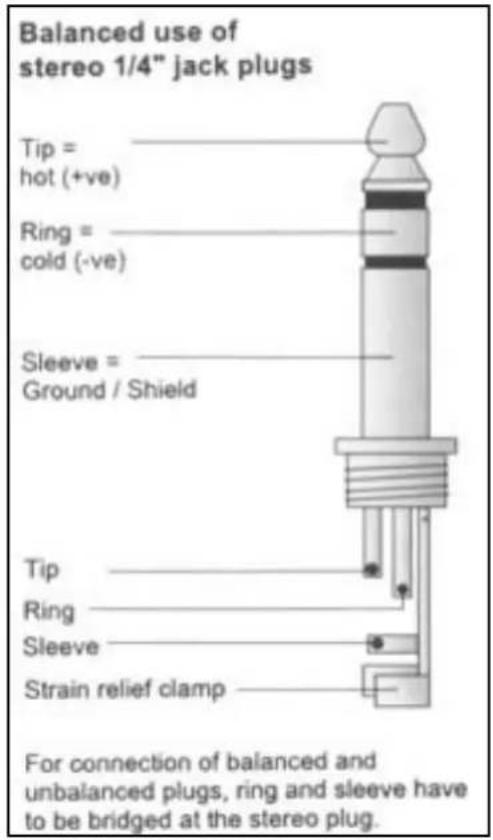

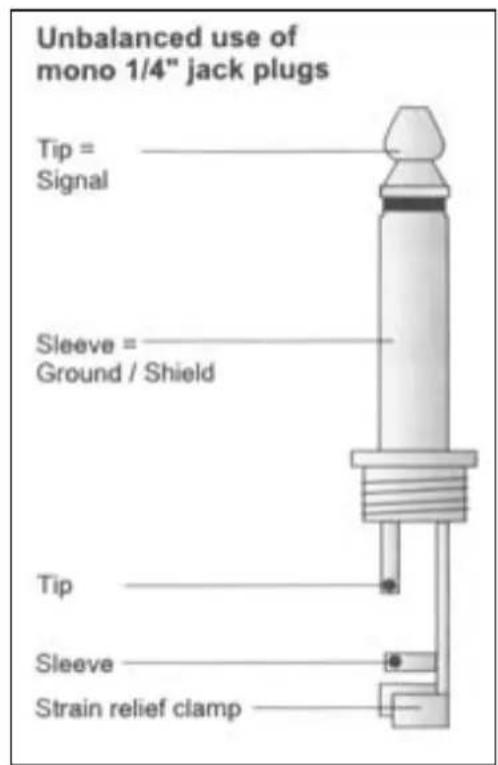

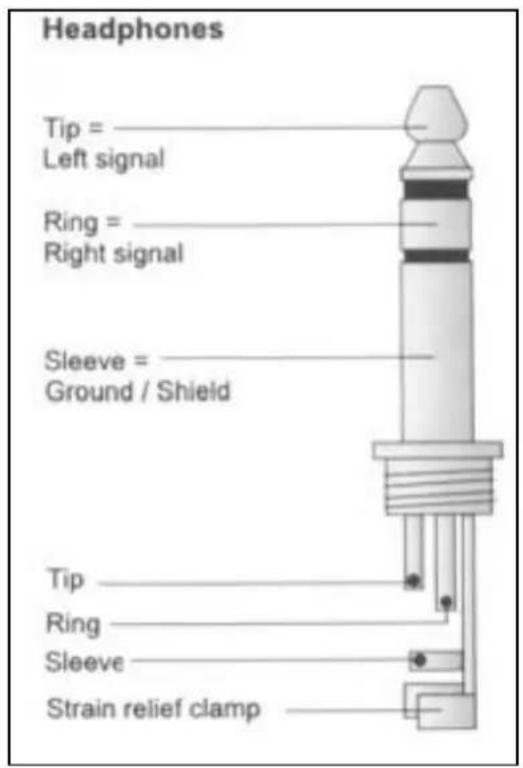

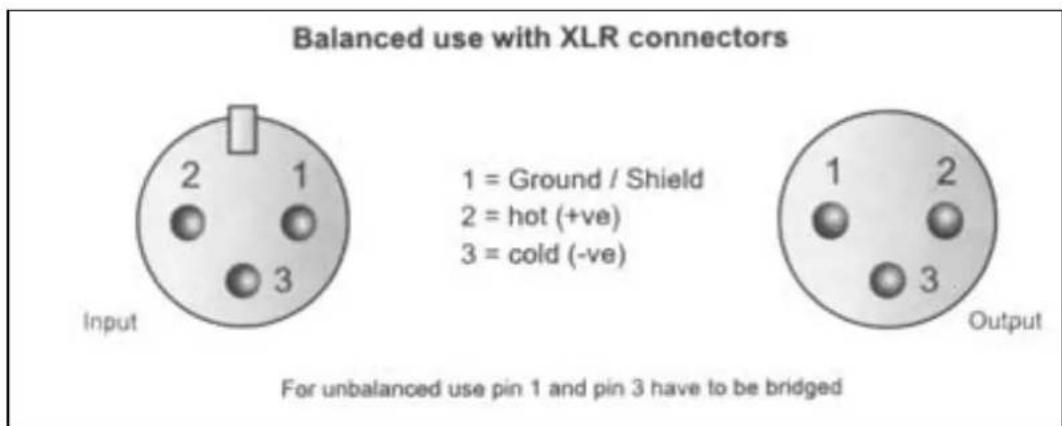

ANSCHLUSSE

Für einen symmetrischen Ein-/Ausgang nur symmetrische Verbinder benutzen. Auf einem asymmetrischen Ein-/Ausgang konnen sowohl symmetrische als auch asymmetrische Verbinder benutzt werden. Siehe unter stehende Verbinder, die Sie benutzen konnen.

Wenn möglich, symmetrische Ausgänge mit anderen symmetrischen Geräten verbinden, um Störungen auf ein Mindestmass zu reduzieren.

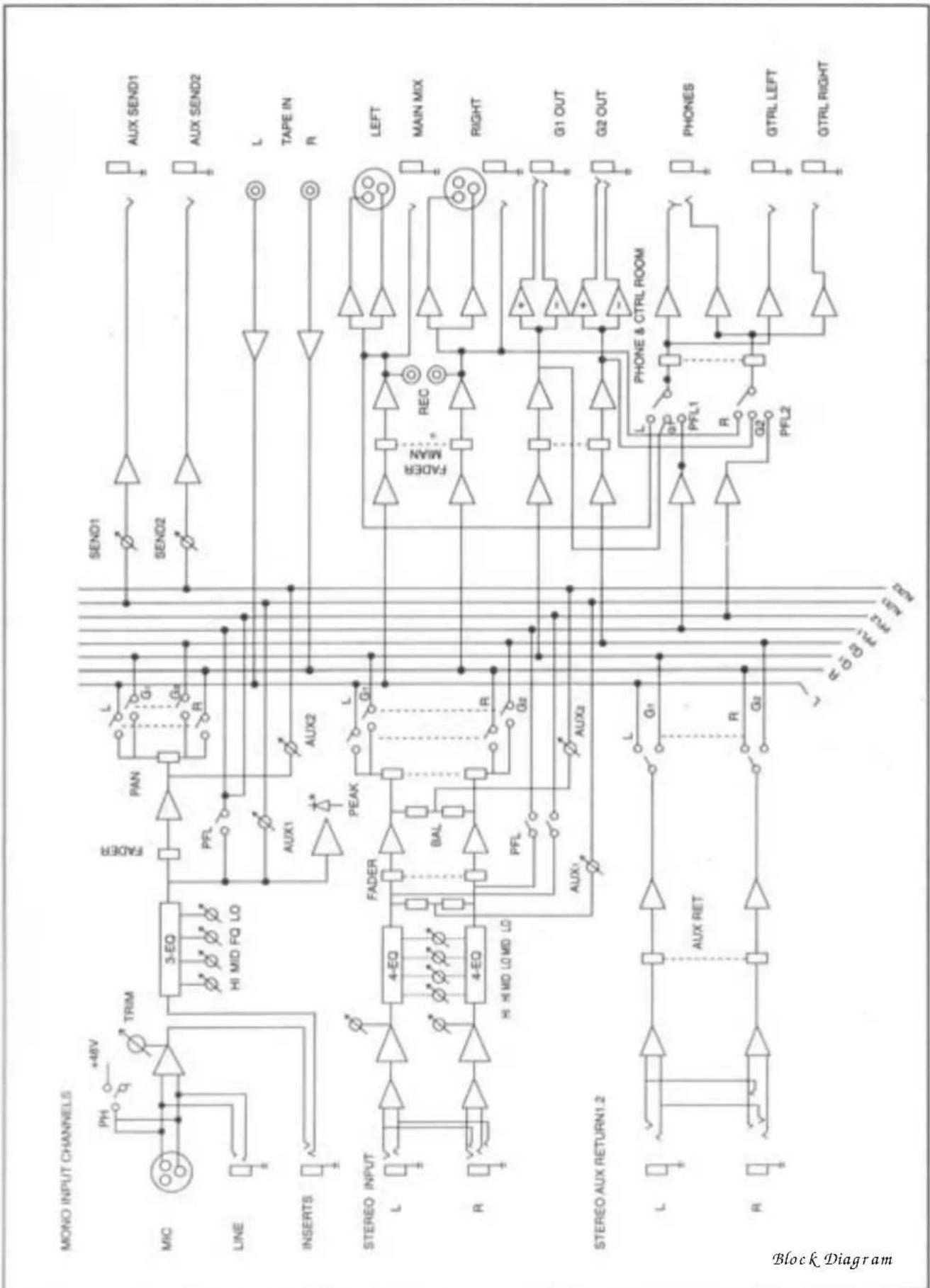

TECHNISCHE DATEN

Mono Eingänge

Mikrofoneingang: ...elektronisch symmetrisch, diskrete Eingangskconfiguration

Frequenzbereich: 10 Hz - 60 kHz (±3 dB)

Verzerrung: 0.01% @ +4 dBu (± 1 kHz)

Eingangsimpedanz: 150 Ohm @ -129,5 dB

TRIMBereich +1 dB- +60 dB

Line Eingang: elektronisch symmetrisch

Frequenzbereich: 10 Hz - 60 kHz (±3 dB)

Verzerrung: 0,01% @ +4 dBu (± 1 kHz)

Line Pegelbereich +10 dBu -40 dBu

Equalizer.

High: 12 kHz (±-15 dB)

Mid: 2,5 kHz (± -15 dB)

Low: 80 Hz (± -15 dB)

Stereo Eingänge

Line Eingang: asymmetrisch

Frequenzbereich: 10 Hz - 55 kHz (±3 dB)

Verzerrung: 0,01% @ +4 dBu (± 1 kHz)

Equalizer.

High: 12 kHz (±-15 dB)

Mid Bell: 100 Hz - 8 kHz (± -15 dB)

Low: 80 Hz (±-15 dB)

Low Cut (Hochpass-) Filter. 75 Hz @ -3 dB

Master Teil

Max Ausgangspegel: +22 dBu, symmetrisch

AUX send max. Ausgangspiegel: +22 dBu asymmetrisch

Kontrollraum Ausgangspegel: +22 dBu asymmetrisch

Signal/Rauschabstand: 112 dB

Versorgungsspannung: 220 VAC, 50 Hz

Technische und Designierungen ohne Voranmeldung vorbehalten.

Repairien Sie das Gerät niemals selbst undnehmen Sie niemals eigenmächtig Veränderungen am Gerät vor. Sie verlieren dadurch den Garantieanspruch.

Der Garantieanspruch verfüllt bereits bei Unfallen und Schäden in jeglicher Form, die durch unsachgemäßigen Gebrauch und Nichtbeachtung der Warnungen und Sicherheitshinweise in dieser Anleitung entstanden sind.

SkyTronic BV ist in keinem Fall verantwortlich für persönliche Schäden in Folge von Nichtbeachtung der Sicherheitsvorschriften und Warnungen. Dies gilt auch für Folgeschäden jeglicher Form.
