135 EPW - Nettoyeur haute pression STERWINS - Notice d'utilisation et mode d'emploi gratuit

Caractéristiques techniques	Détails
Pression maximale	135 bars
Débit d'eau	420 L/h
Puissance	1800 W
Type de moteur	Électrique
Longueur du flexible	8 mètres
Poids	10 kg
Dimensions	30 x 30 x 70 cm
Accessoires inclus	Buchette, lance, brosse, filtre à eau
Utilisation recommandée	Nettoyage de surfaces extérieures, véhicules, terrasses
Entretien	Vérifier régulièrement le filtre, nettoyer les buses
Consignes de sécurité	Porter des lunettes de protection, ne pas diriger le jet vers soi
Garantie	2 ans

FOIRE AUX QUESTIONS - 135 EPW STERWINS

Comment assembler le nettoyeur haute pression STERWINS 135 EPW ?

Pour assembler le STERWINS 135 EPW, suivez le manuel d'utilisateur fourni. Commencez par fixer le lance et le tuyau d'eau, puis connectez l'appareil à une source d'alimentation électrique et à un robinet d'eau.

Pourquoi mon nettoyeur haute pression ne démarre-t-il pas ?

Vérifiez que l'appareil est correctement branché et que le courant est activé. Assurez-vous également que le bouton d'alimentation est en position 'on' et que le fusible n'est pas grillé.

Que faire si le nettoyeur haute pression fuit ?

Vérifiez toutes les connexions pour vous assurer qu'elles sont bien serrées. Inspectez les joints et les tuyaux pour détecter d'éventuelles fissures ou dommages. Remplacez les pièces défectueuses si nécessaire.

Comment nettoyer le filtre d'admission d'eau ?

Débranchez le nettoyeur et retirez le tuyau d'eau. Enlevez le filtre d'admission d'eau et rincez-le à l'eau claire. Assurez-vous qu'il n'y a pas de débris avant de le remettre en place.

Quelle pression d'eau est requise pour utiliser le STERWINS 135 EPW ?

Le STERWINS 135 EPW fonctionne avec une pression d'eau de 1 bar minimum. Assurez-vous que la source d'eau est suffisante pour éviter des problèmes de performance.

Puis-je utiliser des produits nettoyants avec le STERWINS 135 EPW ?

Oui, vous pouvez utiliser des produits nettoyants compatibles, mais assurez-vous qu'ils sont conçus pour être utilisés avec un nettoyeur haute pression. Évitez les produits corrosifs.

Comment stocker mon nettoyeur haute pression STERWINS 135 EPW ?

Avant le stockage, vidangez l'eau du nettoyeur, débranchez-le et rangez-le dans un endroit sec. Protégez-le des températures extrêmes pour prolonger sa durée de vie.

Que faire si le nettoyeur haute pression ne produit pas suffisamment de pression ?

Vérifiez que le tuyau d'eau n'est pas plié ou obstrué. Assurez-vous que le filtre d'admission est propre et que la buse du lance n'est pas bouchée.

Quel type de prise dois-je utiliser pour le STERWINS 135 EPW ?

Utilisez une prise de courant avec une capacité de 230 V et 16 A. Évitez d'utiliser des rallonges de plus de 25 mètres pour maintenir une bonne performance.

MODE D'EMPLOI 135 EPW STERWINS

Traduction de la version originale du mode d'emploi

NETTOYEUR HAUTE PRESSION 1800W

ES

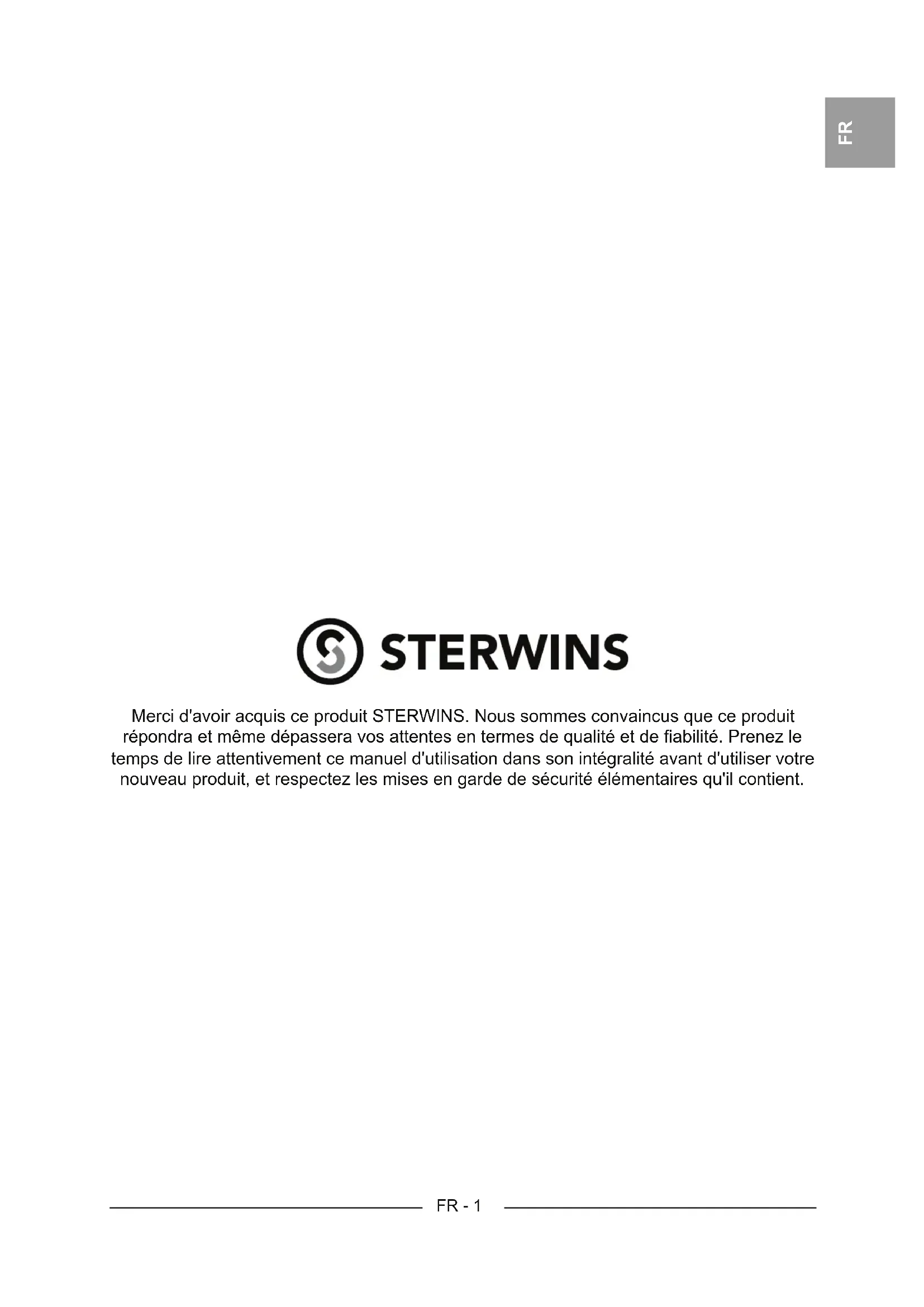

Merci d'avoir acquis ce produit STERWINS. Nous sommes convaçus que ce produit répondra et même dépassera vos attentes en termes de qualité et de fiabilité. Prenez le temps de dire attentivement ce manuel d'utilisation dans son intégralité avant d'utiliser votre nouveau produit, et respectez les mises en garde de sécurité élémentaires qu'il contient.

Lisez les consignes de sécurité suivantes pour éviter les blessures corporelles et les dommages matériels.

CONSIGNES DE SECURITE IMPORTANTES

LISEZ TOUTES LES INSTRUCTIONS AVANT D'UTILISER CET OUTIL

AVERTISSEMENT : Lors de l'utilisation de cet outil, un certain nombre de précautions de sécurité doivent toujours être respectées, parmi lesquelles :

1. N'utilisez pas l'outil sans avoir préalablement lu le manuel d'utilisation.
2. Risque d'injection et de blessure - Ne dirigez jamais le jet vers une personne.
3. Les branchements d'alimentation électrique doivent être effectuels par un électricien qualifié et être conformes à la norme CEI 60364-1. Il est recommendé que le circuit d'alimentation électrique sur lequel est branché cet outil intègre un dispositif différentiel à courant résiduel coupant l'alimentation électrique en cas de courant de fuite à la terre supérieur à 30 mA pendant 30 ms ou un dispositif garantissant la mise à la terre.
4. AVERTISSEMENT : Cet outil a eté concu pour être utilisé avec le produit nettoyant fourni ou préconisé par le fabricant. L'utilisation de tout autre produit nettoyant ou produit chimique peut rendre l'utilisation de l'outil dangereuse.
5. N'utilisez pas l'outil si des personnes sont à portée du jet, sauf si elles portent des vêtements de protection.
6. Le jet haute pression peut être dangereux s'il n'est pas correctement utilisé. Le jet ne doit jamais être dirigé vers une personne, un animal, des équipements électriques, ni vers l'outil.
7. Ne dirigez jamais le jet vers vous-même ou une autre personne pour nettoyer des chaussures ou des vêtements.
8. Debranche l'outil de l'alimentation électrique avant de proceeder à des opérations d'entretien sur l'outil.
9. Les nettoyeurs haute pression ne doivent pas etre utilisés par les enfants ni par les personnes non entrainées.
10. Utilisez uniquement des pieces de rechange d'origine fournies ou approvées par le fabricant pour éviter que l'outil ne devienne dangereux.
11. AVENTISSEMENT : Les fixations, raccords et buses haute pression sont tous importants pour la sécurité de l'outil. Il ne faut utiliser que les buses, fixations et raccords préconisés par le fabricant.
12. N'utilisez pas l'outil si son cordon d'alimentation ou une piece importante est endommagé, par exemple un dispositif de sécurité, le flexible haute pression ou la poignée-pistolet.
13. Si vous utilisez une rallonge electrique, ses prises et sa fiche doivent etreétanches.
14. AVERTISSEMENT : L'utilisation d'une rallonge inadaptée peut etre dangereux.
15. Pour réduire les risques de blessures, faites très attention lorsque vous utilisez l'outil après d'enfants.
16. Vous doivent regardement arreter le produit et réduire la pression.
    Vous doivent être parfaitement familiarisé avec les commandes de l'outil.

17. Soyez toujours sur vos gardes et regardez ce que vous etes en train de faire.

18. N'utilisez pas l'outil quand vous estes fatigué ou sous l'influence de l'alcool ou de medicaments.

19. Veillez à ce qu'il n'y ait aucune autre personne dans l'aire de travail.
20. N'essayez pas d'atteindre des endroits difficiles à atteindre. Ne prenez pas appui sur un support instable. Conservez toujours un bon équilibre et ayez toujours de bons appuis.
21. Respectez les instructions d'entretien spécifiées dans ce manuel d'utilisation.
22. Portez toujours des vêtements protecteurs et des lunettes de sécurité. Les particules libres et les autres débris peuvent être projétés à très haute vitesse par le jet d'eau. Portez des protections auditives.
23. Avertissement: L'outil n'est pas conscience pour être raccordé au réseau d'eau potable. Si cela est inévitable, utilisez impératifement l'outil avec un dispositif anti-refoulement ou un tuyau d'alimentation homologué CEI 61770.
24. Cet outil ne doit pas etre utilise par les enfants. Il convient de surveiller les enfants pour s'assurer qu'ils ne jouent pas avec l'outil.
25. Cet outil peut être utilisé par les personnes ayant des capacités physiques, sensorielles ou mentales réduites ou dénuées d'expérience ou de connaissance, si elles sont correctement surveillées ou si des instructions relatives à l'utilisation de l'outil en toute sécurité leur ont été données et si les risques encourus ont été appréhendés.
26. Si le cordon d'alimentation est endommagé, il doit être remplace par le fabricant, son agent de réparation ou une personne de qualification similaire afin d'éviter tout danger.
27. L'eau ayant circulé dans un dispositif anti-refoulement est considérée comme non potable.
28. En cas de contact avec des détergents, rincez abondament à l'eau claire.
29. Le cordon d'alimentation gainé de PVC ou de polychloroprene et les cables de rallonge (H05VV-F) peuvent être utilisés à des températures égales ou supérieures à 0^ .
30. Raccordez l'outil à un réservoir d'eau ou une citerne situé au minimum à 2 m au-dessus du sol avec un tuyau d'aspiration équipé d'un dispositif anti-refoulement (non fourni).
31. AVERTISSEMENT: Risque d'explosion - Ne dirigez pas le jet vers des liquides inflammbables.

CONSERVEZ CE MANUEL D'UTILISATION

Consignes de sécurité complémentaires :

Conservez toutes les instructions d'utilisation et consignes de sécurité pour consultation ultérieure.

1 Veillez toujours à ce que l'outil ne puisse pas être allumé involontairement quand il est étant.
2 Le rétrofit, les modifications non autorisées et l'utilisation de pieces non approvées sont interdits.
3 Utilisez exclusivement les buses, fixations et raccords fournis et commandés par le fabricant.
4 Ne portez jamais l'outil par son cordon d'alimentation ou son flexible. Ne portez pas l'outil avec vos doigs placés sur son interrupteur marche/arrêt quand il est branché sur le secteur.

5 Débranche la fiche de la prise électrique quand vous n'utilise pas l'outil, avant de le transporter, de le laisser sans surveillance, de l'inspecter, de le nettoyer ou d'enlever un bourrage, avant d'effectuer une opération d'entretien ou de maintenance, avant de changer un accessoire, si le cordon d'alimentation ou la rallonge électrique est endommagé, s'il est entré en contact avec un corps étranger ou s'il vibre anormalement.
6 N'essayez pas de réparer l'outil vous-même. Toutes les opérations non décrites dans ce manuel d'utilisation doivent être exclusivement effectuées par un centre de réparation/agréé auprès de nous.
7 N'utilisez pas l'outil à proximé de gaz ou de liquides inflammables. Le non-respect de cette exigence engende un risque d'incendie et d'explosion.
8 N'utilisez pas le nettoyeur haute pression si un cordon/cable d'alimentation, un dispositif de sécurité, un tuyau/flexible, un interrupteur/commutateur ou la poignée-pistolet est endommagé.
9 Si vous utilisez une rallonge électrique, ses prises et sa fiche doivent êtreétanches. Utiliser une rallonge inadaptée peut être dangereux.
10 L'opérateur ou l'utilisateur est responsable des accidents ou dommages causés à des tiers ou à leurs biens.
11 Rangez l'outil dans un endroit sec et hors de portee des enfants.
12 Manipuez l'outil avec soin. Veillez à ce que l'outil reste propre pour que son fonctionnement soit plus sur et plus efficace. Respectez les instructions d'entretien.
13 Vérifiez que la tension du secteur correspond à cette indiquée sur la plaque signalétique de l'outil.
14 Avant chaque utilisation, inspectez l'outil, son cordon d'alimentation et sa fiche pour vérifier qu'ils ne sont pas endommages et éviter un choc électrique.
15 Les câbles, fiches, raccords et connexions électriques non conformes aux specifications ne doivent pas être utilisés. Debranchez la fiche de la prise électrique immédiatement en cas de détérioration ou de coupure du cordon d'alimentation.
16 N'utilisez pas l'outil si son interrupteur marche/arrêt ne permet pas d'allumer ou d'éteindre l'outil. Faites replacer les interrupteurs et commutateurs par l'un de nos centres de réparation.
17 Ne mettez pas votre outil en surcharge. Travailliez exclusivement dans la plage d'utilisation spécifique. Pour effectuer des travaux lourds, n'utilisez pas un outil dont la puissance est insuffisante. N'utilisez jamais votre outil à un usage autre que ceux spécifiés.
18 AVERTISSEMENT : Cét outil a été concu pour être utilisé avec le produit nettoyant fourni ou préconisé par le fabricant. L'utilisation de tout autre produit nettoyant ou produit chimique peut rendre l'utilisation de l'outil dangereuse.
19 AVERTISSEMENT: Le jet haute pression peut être dangereux s'il n'est pas correctement utilisé. Le jet ne doit jamais être dirigé vers une personne, des équipements électriques sous tension, ni vers l'outil.
20 AVERTISSEMENT: N'utilisez pas l'outil si d'autres personnes sont à portée du jet haute pression, sauf si elles portent des vêtements de protection.
21 AVERTISSEMENT: Ne dirigez jamais le jet vers vous-même ou une autre personne pour nettoyer des chaussures ou des vêtements.

Attention!

Si le réseau électrique (SECTEUR) est en mauvais état, il peut y avoir une brève chute de tension au moment où l'OUTIL est mis en marche. Cela peut avoir un impact sur les autres équipements, par exemple l'intensité lumineuse d'une lampe peut baisser momentarily. Si l'IMPÉDANCE du SECTEUR Zmax est inférieure à 0,460 OHM, de telles baisSES de tension ne se produit normalement pas. (Si nécessaire, contactez le fournisseur d'électricité pour plus d'informations).

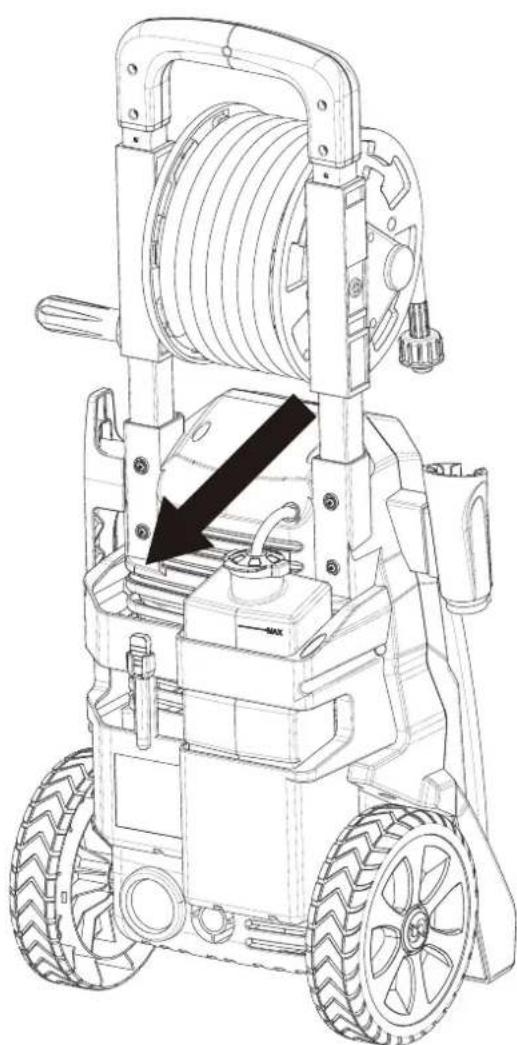

Un seul accessoire à la fois peut être place dans le rangement pendant le fonctionnement. Veuillez voir la photo du rangement ci-dessous:

无

无

TABLE DES MATIÈRES

Consignes de sécurité generales. 02
Explication des symboles 11
Description des pieces. 12
Domaine d'utilisation. 12
Assemblage. 13
Utilisation 14
Application. 16
Specifications techniques. 17
Entretien. 18
Dépannage 19

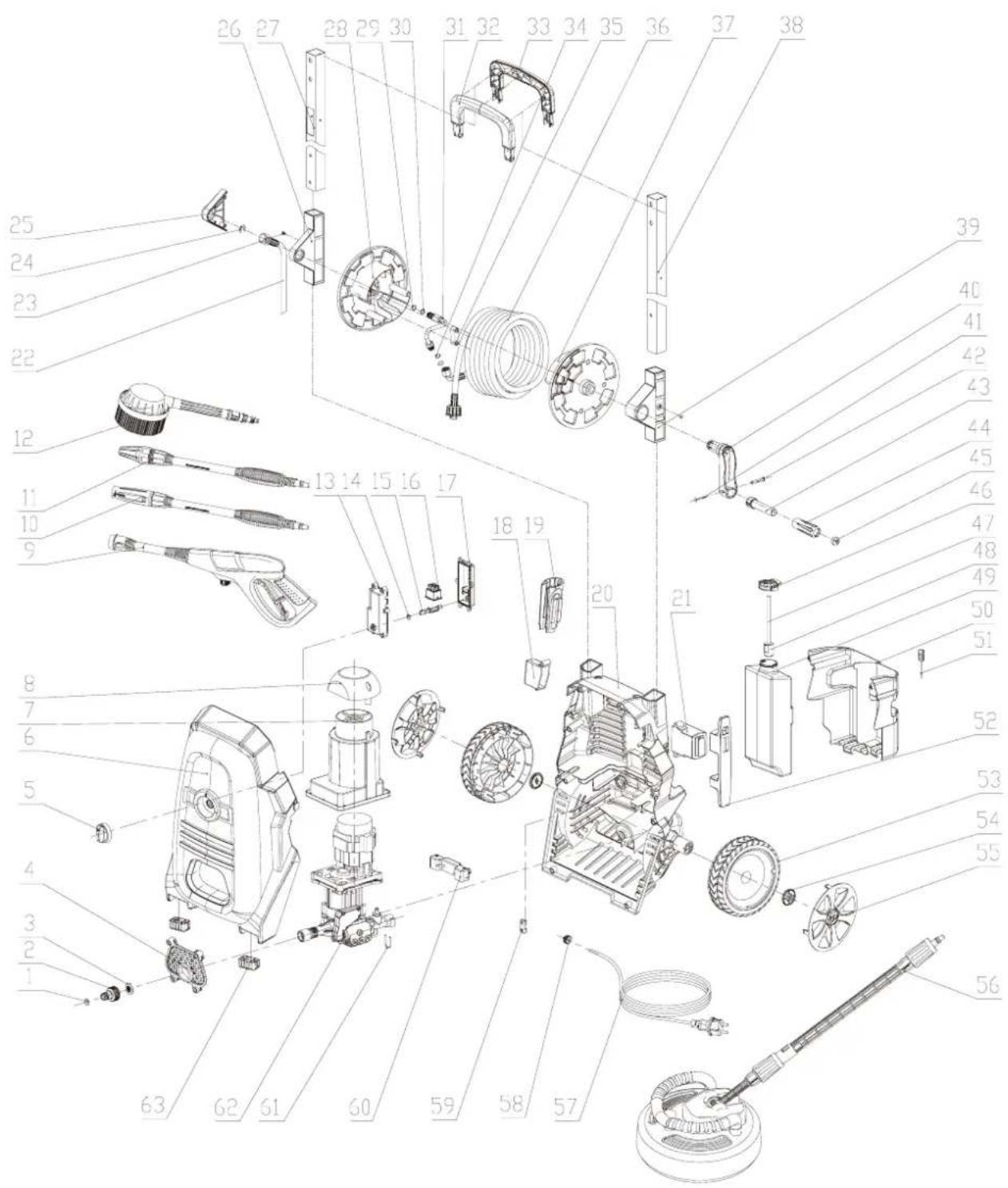

Vue éclatée 20
Garantie 21
Déclaration de Conformité CE 22

EXPLICATIONS DES SYMBOLS

E

IMPORTANT!

Lisez attentivement toutes les instructions de sécurité et d'utilisation avant d'utiliser cet outil. Soyez particulièrement attentif à tous les paragraphs de ce manuel d'utilisation importante des mises en garde et des symboles d'ajretissement.

AVERTISSEMENT!

Ce symbole sert de mise en garde. Il est systématiquement utilisé dans ce manuel d'utilisation lorsqu'il y a un risque de blessure corporelle. Veillez à ce que ces mises en garde soient toujours lues et compris.

Portez des protections oculaires et auditives.

Débranche immédiatement la fiche de la prise électrique si le cordon d'alimentation a été endommagé, fortement tordu ou sectionné, et avant de laisser l'outil sans surveillance, même pour un court instant.

AVERTISSEMENT: Ne dirigez jamais le jet vers une personne, un animal, l'outil ou un composant électrique.

L'outil ne doit pas etre raccordé au reseau d'eau potable. L'eau ayant circule dans un dispositif anti-refoulement est consideree comme non potable.

L'outil n'est pas conscience pour etre raccordé au réseau d'eau potable. Si c'est inévitable, utilisez-le uniquement avec un dispositif anti-refoulement ou un tuyau d'alimentation conforme à la norme CEI 61770.

Double isolation. Outil de classe II.

Mise au Rebut des Déchets et Protection de l'environnement!

Protégéz l'environnement. Retournez l'outil, les accessoires et l'emballagedans un centre de recyclage quand vous ne les utilisez plus.

Les outils électriques ne sont pas des ordures menagères classiques.

Apportez l'outil dans un centre de mise au rebut spécifique. Il est possible de séparer le métal et le plastique des pieces, ce qui permet de les recycler.

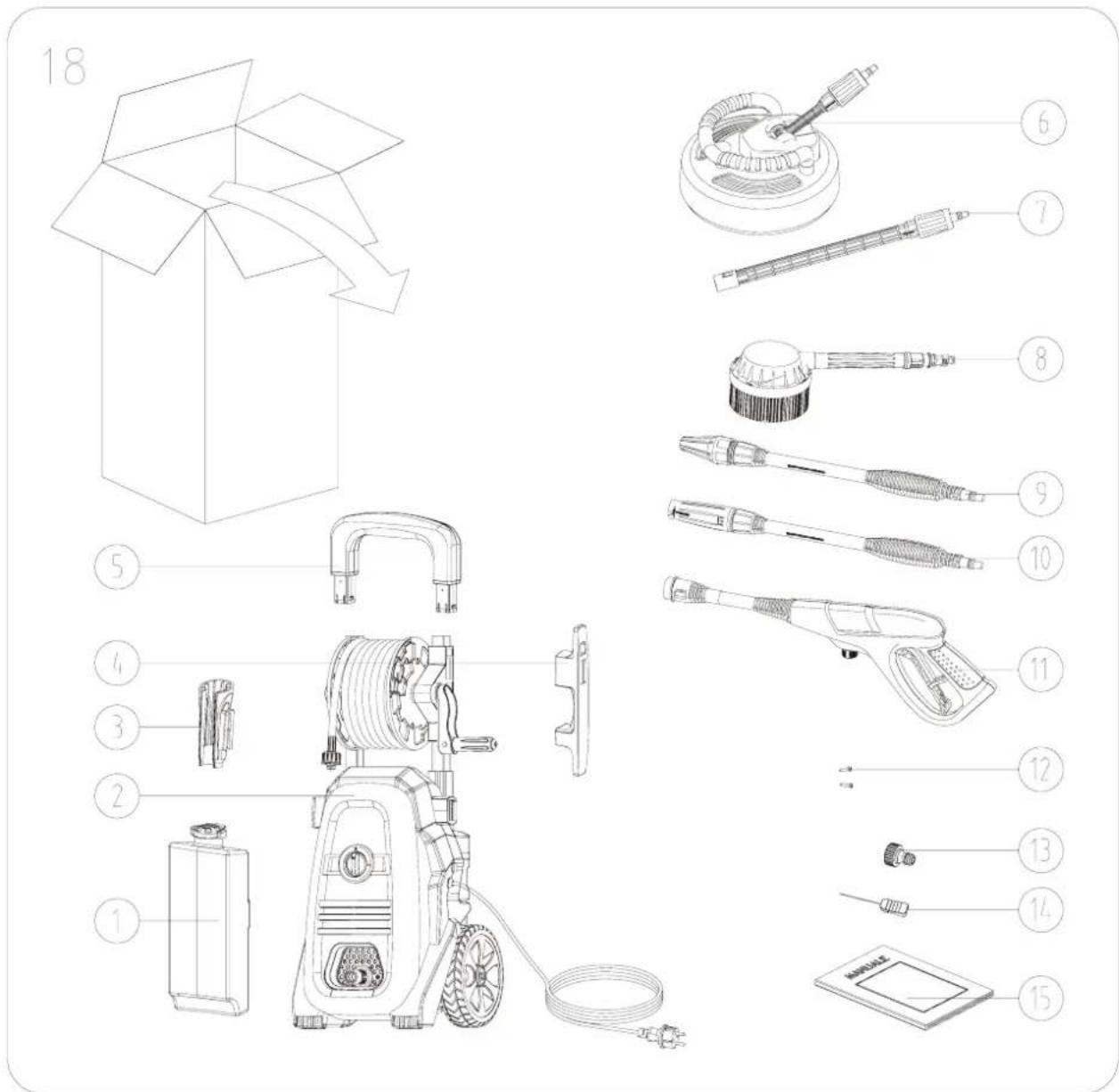

DESCRIPTION DES PIECES (Image 19)

1) Flacon de détergent x 1
2) Nettoyeur haute pression x 1
3) Support de poignée-pistolet x 1
4) Support de cordon d'alimentation x 1
5) Poignée x 1
6) Nettoyeur de patio x 1 (Fourni ou non selon le modele. Vérifiez sur les fiches de démarrage rapide.)
7) Lance d'extension/connexion x 1 (Fournie ou non selon le modele. Vérifiez sur les fiches de démarrage rapide.)
8) Brosse rotative x 1
9) Lance turbo (accessoireassepression) x 1
10) Lance réglable (utilisée avec la buse haute pression) x 1
11) Poignée-pistolet x 1
12) Vis x 2
13) Adaptateur d'alimentation en eau x 1
14) Pointe de nettoyage x 1
15) Manuel d'utilisation x 1

• Les accessoires suivants ne sont pas fournis avec l'outil. Les utilisateurs peuvent acheter ces accessoires auprès des distributeurs locaux.

1 tuyau d'alimentation en eau
- 1 dispositif anti-refoulement d'eau (si l'outil est raccordé à une alimentation en eau portable, il faut impérativement utiliser un dispositif anti-refoulement d'eau)

DOMAIN D'UTILISATION

L'outil est uncon pour nettoyer avec une buse projetant de l'eau sous pression les murs des batiments, les facades, les terrasses, les allées, les équipements de jardinage, les machines, les vehicules, les outils, etc. Si nécessaire, vous pouvez également utiliser l'outil en ajoutant des produits de nettoyage menagers. L'outil n'est pas uncon pour un usage industriel, il est uncon exclusively pour un usage domestique. L'outil doit être utilisé conformément aux instructions de ce manuel d'utilisation. Tout utilisecation de l'outil non conforme à l'usage prévu et aux descriptions de ce manuel d'utilisation est considérée comme non autorisée et décharge le fabricant de ses responsabilités légales.

ASSEMBLAGE

AVERTISSEMENT!

Débranche la fiche de la prise électrique avant d'effectuer une opération sur l'outil et utiliser exclusively des pieces d'origine.

Avant de commencer à nettoyer, il est important d'inspecter l'aire de travail pour repérer les objets pouvant creer un danger. Retirez de l'aire de travail tous les objets pouvant être renversés, par exemple les jouets et les meubles de jardin. Vérifiez que toutes les portes et fenêtres sont complètement fermées.

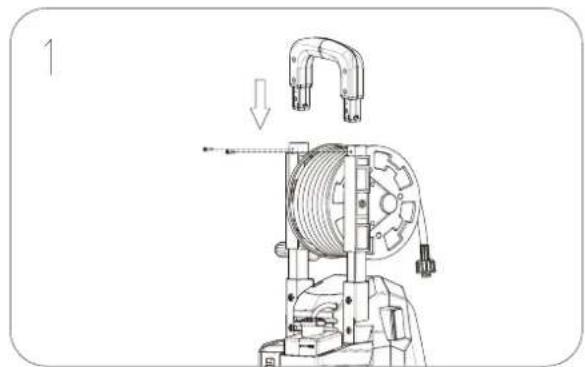

Assemblage de la poignée. (Image 1)

Assemblez la poignée sur le nettoyeur haute pression

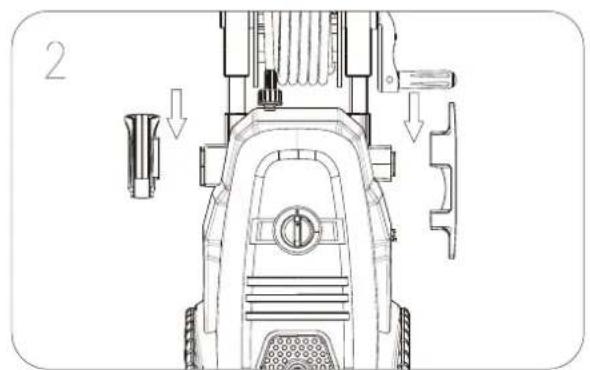

Assembler le support de cordon d'alimentation et le support de poignée-pistolet. (Image 2)

Assemblez le support de cordon d'alimentation et le support de poignée-pistolet sur le nettoyeur haute pression.

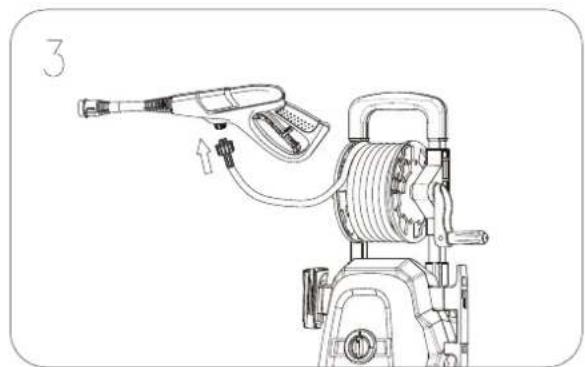

Raccorder le flexible à la poignée-pistolet. (Image 3)

Vissez fermement le flexible haute pression sur la poignée-pistolet (11).

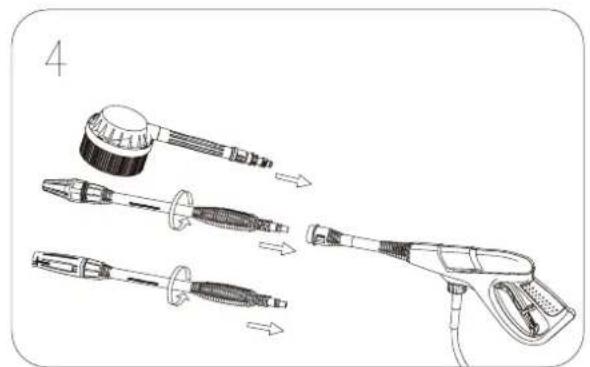

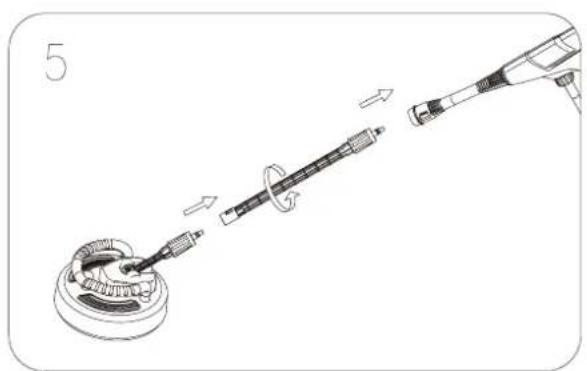

Assembler la lance sur la poignée-pistolet. (Image 4)

Insérez la lance régliable (10), la lance turbo (9) ou la brosse fixe (8) sur la poignée-pistolet (11) et tournez-la d'un quart de tour pour les fixer ensemble.

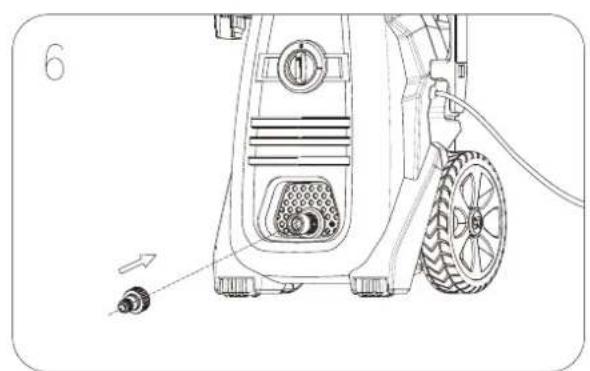

Raccorder le raccord d'alimentation. (Image 6)

Vissez l'adaptateur d'alimentation dans le raccord d'alimentation de l'outil. Serrez-le uniquement à la main.

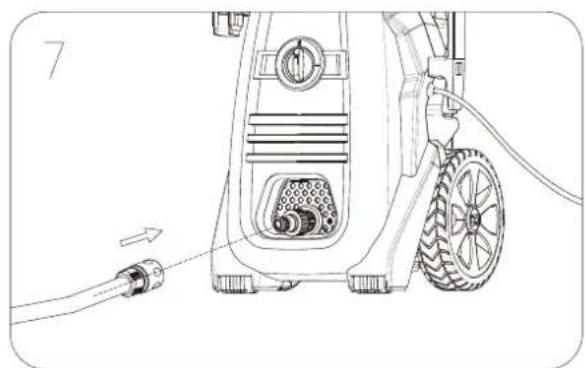

Raccorder un tuyau d'arrosage sur I'adaptateur d'alimentation. (Image 7)

Raccordez un tuyau muni d'un raccord rapide (non fourni) sur le nettoyeur haute pression.

Raccorder le tuyau d'arrosage à une alimentation en eau.

Raccordez le tuyau d'arrosage à une alimentation en eau, puis ouvre l'alimentation en eau.

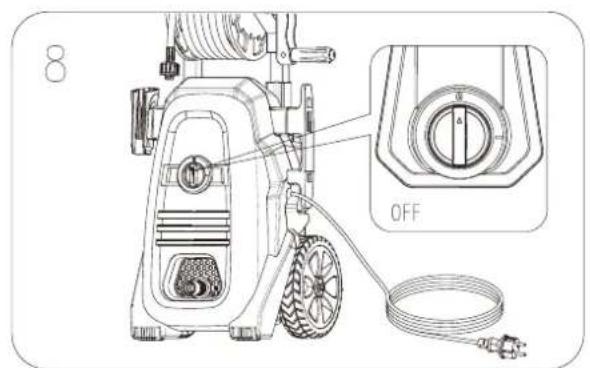

Position d'arrêt. (Image 8)

Vérifiez que l'interrupteur marche/arrêt est sur la position OFF (arrêt).

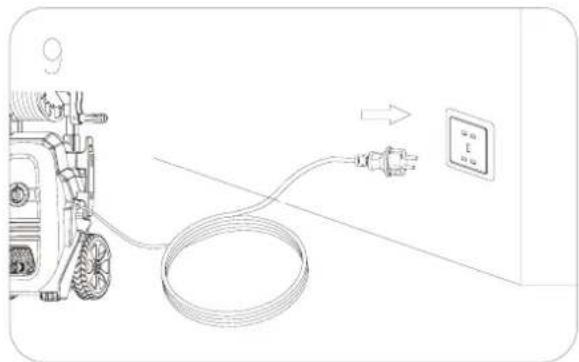

Brancher l'outil dans une prise électrique. (Image 9)

Insérez la fiche du cordon d'alimentation dans une prise électrique.

UTILISATION

AVERTISSEMENT!

ortez des vêtements appropriés et des protections oculaires et auditives lorsque vous utilisez l'outil. Vérifiez que l'outil fonctionne normalement avant chaque utilisation. Vérifiez que la tension du secteur correspond à celle spécifiée sur l'outil. Vérifiez que l'outil est en bon état de fonctionnement :

• Inspectez-le visuellement pour détector d'eventuels defaults.
• Inspectez toutes les pieces de l'outil pour vérifier qu'elles sont solidement fixées.
• Vérifiez que les raccords et les tuyaux/flexibles haute pression ne fuient pas.

Allumer et teéindre l'outil

Remarque: Posez le nettoyeur haute pression sur un sol plat. Adoptez une position stable et sure.

Demarrer l'outil :

i. Ouvrez le robinet d'alimentation en eau.
ii. Actionnez le verrou de sécurité de la poignée-pistolet et appuyez sur la gachette jusqu'à ce qu'il y ait un jet d'eau stable. (Image 10)

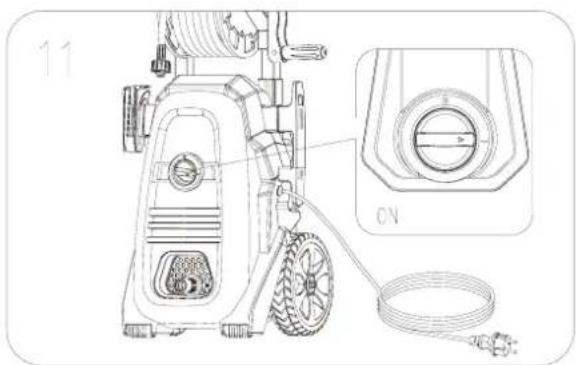

iii. Pour allumer l'outil, positionnez l'interrupteur marche/arrêt sur ON (marche). (Image 11)

Eteindre l'outil :

iv. Relâchéz la gâchette et réenclenchez le verrou de sécurité.
v. Pour éteindre l'outil, positionnez son interrupteur marche/arrêt sur OFF (arrêt). (Image 8)
vi. Refermez le robinet d'alimentation en eau.

Attention!

Risque de détérisération de l'outil!

N'utilisez pas l'outil sans alimentation en eau, car sa pompe sera endommagée s'il fonctionne à sec. Utilisez un filtré à eau si l'eau d'alimentation n'est pas propre.

Travailler avec le nettoyeur haute pression électrique Risque de blessure mortelle!

Faites très attention lors du nettoyage de pneus. Les valves des pneus et les pneus des vehicules peuvent être endommages ou éclater sils ne sont pas traités correctement. Les premiers signes de détérioration comprehennent entre autres la décoloration des pneus. Les valves des pneus et les pneus des vehicules représentent un risque potentielle mortel. Maintenez le jet à une distance minimale de 30 cm!

Risque de blessure mortelle!

Le jet haute pression peut etre dangereux s'il n'est pas utilise correctement. Le

jet ne doit jamais être dirigé vers un être vivant (une personne ou un animal), un équipement électrique sous tension, ni vers l'outil.

En cas de contact avec des détergents : Rincez abondamment à l'eau claire.

Allumez le nettoyeur haute pression. Appuyez sur la gachette pour commencer à l'utiliser. Le détergent liquide est automatiquement mélange à l'eau et projeté par la buse. Pulverisez le détergent sur une surface de travail SÉCHE, du bas vers le haut.

Laissez le dédTangent agir sur la surface à nettoyer pendant un moment avant de le rincer. Ne laisserz pas le dédTangent sécher sur la surface à nettoyer.

Rincez à l'eau claire à haute pression. Sur une surface verticale, rincez du bas vers le haut, puis du haut vers le bas pour éviter qu'il n'y ait des trainées. Positionnez la buse à 15-20 cm de la surface à nettoyer, à un angle de 45^ .

Une fois que vous avez terminé d'utiliser le système d'injection de détergent, replissez les flacons de détergent avec de l'eau propre. Pulvérisez l'eau à basse pression pendant une minute pour que tout le détergent soit evacué du système. Retirez les flacons de détergent, puis rincez-les jusqu'à ce qu'ils soient parfaitement propres.

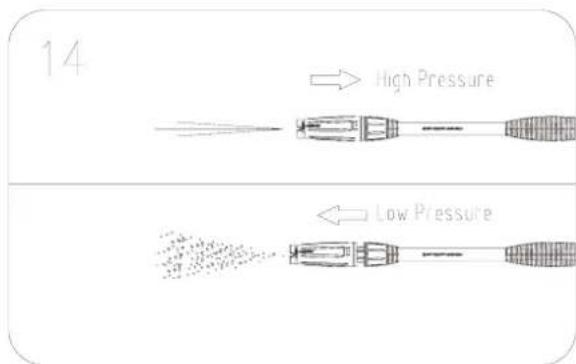

Information importante concernant l'utilisation des buses : quand vous actionnez la poignée-pistolet,ILA provoque un mouvement puissant et soudain de la lance/ poignée-pistolet vers I'arriere et en torsion, ce qui peut'être dangereux.

Si les buses de pulverisation sont bouchées, cela peut provoquer une augmentation trop importante de la pression de la pompe, il faut alors impératifement nettoyer les buses immidiatement. Nettoyez les buses précautionneusement en insérant une aiguille ou un objet fin et pointu (par exemple un trombone) dans les orifices des buses pour en enlever les dépôts.

Tenez l'outil a deux mains.

Le verrou de sécurité de la poignée-pistolet empêche que la gachette ne soit actionnée accidentellement.

Cette sécurité NE VERROUILLE PAS la gachette dans la position d'utilisation.

APPLICATION

Utiliser la haute pression.

Saisissez fermement la poignee-pistolet et la lance des deux mains. Soyez conscient qu'il y a un fort recul lorsque vous appuyez sur la gachette pour projeter de l'eau.

Actionnez le verrou de sécurité et appuyez sur la gachette de la poignée-pistolet. La pompe à haute pression se met en marche des que vous actionnez la gachette de la poignée-pistolet.

La pompe à haute pression s'arrête des que vous relâchEZ la gachette de la poignée-pistolet.

Utiliser la lance réglable. (Image 15)

Rotation à 360^ de la buse

En maintainant la poignée-pistolet immobile, réglez la forme de jet désirée en tournant la buse à 360^ , comme montré.

ATTENTION! Le réglage du jet est très agressif. Ne le réglez pas pendant la pulverisation.

Éteignez l'outil avant tout arrêt prolongé de l'utilisation.

Remarque:

La lance turbo et la Brosse rotative ne doivent etre utilisées qu'vec une pressionasse.

Utiliser le nettoyeur de patio.

• Éteignez l'outil.
• Assemblez la lance d'extension et le nettoyeur de patio sur la poignée-pistolet. (Image 5)

Utiliser le flacon de détergent.

• Engagez le verrou de sécurité de la gachette. (Image 12)

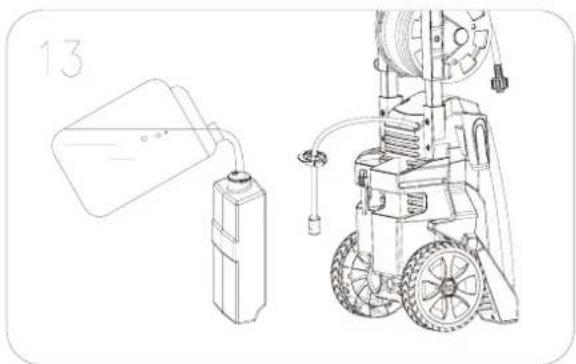

• Sortez sans forcer les flacons de dédTangent de leur logement et replisssez-les de dédTangent. Réinsérez les flacons dans leur logement. (Image 13)
• APPUYEZ sur l'embout régiable de la lance pour le régler sur la PRESSION BASSE. Déverrouiller la gachette. (Image 14)

SPÉCIFICATIONS TECHNIQUES

Modèle 135 EPW
Tension d'entrée nominale 230 V / 50 Hz
Puisance absorbée 1800 W
Pression de service 9,3 MPa
Pression max. 13,5 MPa
Débit nominal 5,3 l/min
Débit maximum 7 l/min
Indice de protection IPX5
Classe de protection Classe II
Pression d'alimentation 0,6 MPa
Températures de l'eau alimentation (max.)	40 °C

Les valeurs du bruit ont été déterminées conformément au standard de test du bruit de la norme EN 60335-2-79 et conformément aux normes EN ISO 11203 et EN ISO 3744.

Le niveau d'intensité acoustique par l'opérateur peut être supérieur à 80 dB(A) et il est nécessaire de prendre des mesures de protection auditive.

La valeur déclarée des vibrations a été mesurée selon une procédure de test standardisé (conformé à la norme EN 60335-2-79) et peut servir pour comparer différents outils. La valeur déclarée des vibrations peut également être utilisée pour effectuer une évaluation préliminaire de l'exposition.

AVERTISSEMENT!

L'émission de vibrations pendant l'utilisation réelle de l'utilé électrique est fonction de la manière dont il est utilisé et peut différer de la valeur totale déclarée! Prenez des mesures appropriées pour vous protégger contre l'exposition aux vibrations. Prenez en compte l'ensemble du processus de travail, y compris les moments où l'util fonctionne à vide ou est étant. Les mesures appropriées comprendent entre autres l'entretien et la maintenance réguliers de l'util et des accessoires de coupe, le maintainien des mains au chaud, des pauses régulières et la planification appropriée des processus de travail.

ENTRETIEN

Description du nettoyeur

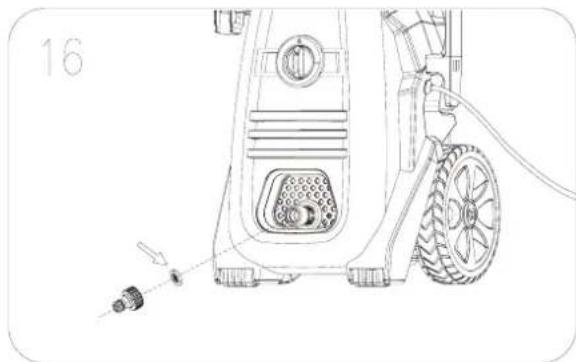

Le nettoyeur haute pression est équipé d'un filtré à eau (14) de protection de la pompe. Si vous ne veillez pas à ce que le filtré reste propre, cela réduira le début d'eau de l'outil, ce qui peut endommager la pompe. (Image 16)

Pour nettoyer le filtré à eau, demontez l'adaptateur d'alimentation et sortez le filtré.

Rincez le filtre jusqu'à ce qu'il soit exempt de débris et de saletés.
Réinsérez le filtrer et réassemblez l'adaptateur.

Nettoyez l'outil. Essuyez l'outil avec un chiffon légèrement humide. Ne nettoyez pas l'outil avec un jet d'eau à haute pression. Nettoyez la buse du jet haute pression. (Image 17)

Entretien

L'outil ne nécessite pas de maintenance technique.

Rangement et transport

Rangement

Rangez l'outil dans un endroit sec et bien aéré.

Avant toute période d'inutilisation prolongée de l'outil, retirez-en les flacons de détergent et purgez entièrement les tuyaux de l'eau qu'ils contiennent.

Transport

Pour transporter l'outil, utilisez autant que possible son emballage d'origine.

Mise au rebut

Mise au rebut de l'outil

Les outils portant le symbole ci-contre ne doivent pas'être jetés avec les ordures menagères. Vousdezestmettre au rebut séparément les équipements électriques et électroniques usages.

Contactez vous mairie pour connaître les possibilites de mise au rebut appropriée.

La mise au rebut séparée de vos équipements usages permet leur recyclage ou une autre forme de réutilisation. Ainsi, vous aidez à lutter contre la pollution de l'environnement par des matières nocives.

Mise au rebut de l'emballage

L'emballage est constitué de pieces en carton et en plastique responsable des marquages indiquant qu'ils peuvent être recyclés. Veillez à ce que ces matériaux puissant être recyclés.

DéPANNAGE

E

1) Pas d'alimentation.
- Inspectez la prise électrique, le cordon d'alimentation et la fiche et, si cela est nécessaire, faites-les réparer par des spécialistes.
- Une piece est défectueuse, par exemple l'interrupteur marche/arrêt, le moteur, etc. (contactez un répartateur/agréé).

2) Le nettoyeur haute pression fonctionne de maniere saccadée.

• Le cordon d'alimentation est endommagé.
• Une connexion électrique interne est desserrée.
• L'interrupteur marche/arrêt est défectueux (contactez un réparateur/agréé).

3) Il n'y a pas de pression ou la pression est très faible.

• Vérifiez qu'il n'y a pas d'air dans le système. S'il y en a, purgeze l'outil! Faites fonctionner l'outil sans son flexible haute pression jusqu'à ce que l'eau sorte sans bulle. Raccordez le flexible haute pression.
• Inspectez tous les tuyaux d'alimentation de la pompe pour vérifier qu'ils sontétanches et ne sont pas bouchés.
  Vérifiez le réglage de la poignée-pistolet.

4) La pression n'arrête pas de changer.

• Nettoyez la buse haute pression.
• Contrôlez la pression d'alimentation en eau.

5)L'outil fuit.

• Contactez un réparateur/agréé.

GARANTÍA

1. Les produits STERWINS sont conçus selon les standards de qualité des produits grand public les plus exigeants. Les produits STERWINS sont couverts par une garantie de 36 mois à compter de leur date d'achat. Cette garantie couvre tout défaut de fabrication ou de matériel. Aucune autre réclamation n'est receivable, qu'elle qu'en soit la nature, qu'elle soit directe ou indirecte, qu'elle porte sur des personnes et/ou sur du matériel. Les produits STERWINS sont conçus selon les standards de qualité des produits grand public les plus exigeants.
2. Dans l'eventualité où un problème ou une panne survendrait, vous devez toujours en premier lieu consulterer toute distributeur STERWINS. Dans la plupart des cas, le distributeur STERWINS pourrait régler le problème ou réparer la panne.
3. Les réparations et les remplacements de pieces ne prolongent pas la durée de la garantie initiale.
4. Les pannes qui découlent de l'usure ou d'une utilisation impropre ne sont pas couvertes par la garantie. Cela comprend entre autres les interrupteurs, les coupe-circuit de protection et les moteurs, dans le cas de l'usure.

5. Voitréclamation relative à la garantie ne peut être traitée que si :

6. Vous fournissez une preuve d'achat dûment datede sous la forme d'un reçu.

7. Aucune réparation et/ouaucun changement de pieces n'ont été effectués par un tiers.
8. L'outil n'a pas ete soumis a une utilisation impropre (surcharge de l'outil ou utilisation d'accessoires non approvues).
9. Aucun dégât n'a été causé par des influences extérieures ou des corps étrangers, tels que du sable ou des pierres.

10. Aucun dégât n'a été causé par le non-respect des consignes de sécurité et des instructions d'utilisation.

11. Les dispositions de la garantie s'appliquent en konjection de nos conditions de vente et de livraison.

12. Les outils défectueux renvoyés à STERWINS par l'intermédiaire de votre distributeur STERWINS seront pris en charge par STERWINS uniquement s'ilts sont correctement emballés. Si le consommateur renvoie directement à STERWINS un outil défectueux, STERWINS ne pourrait le prendre en charge que si le consommateur paie les frais d'expédition.
13. Les produits expériés mal emballos ne seront pas acceptés par STERWINS.

Déclaration de Conformité CE

Nous : ADEO Services

Rue Sadi Carnot - CS 00001

59790 RONCHIN - France

Déclarons que le Produit désigné ci-dessous :

Nettoyeur Haute Pression 135 EPW

Lot N^ :XXXXXX

Satisfait aux exigences des Directives du Conseil :

Directive LSD (RoHS) 2011/65/UE

Directive Bruit 2000/14/CE amendée par 2005/88/CE

Niveau de puissance acoustique mesuré : 93,7 dB(A)

Niveau de puissance acoustique : 96 dB

Méthode de mesure conforme à l'Annexe V de la Directive 2000/14/CE

Et est conforme aux normes :

EN 60335-2-79: 2012

EN 60335-1:2012

EN 62233:2008,

EN ISO 3744:1994

EN55014-1:2006+A1:2009

EN55014-2: 1997+A1:2001+A2:2008,

EN61000-3-2:2006+A1:2009+A2:2009

EN61000-3-3:2008

Fonction du signataire : SERVICES

Directeur des achats internationaux ADEO

Date:01-01-2014

Bruno POTTIE
