WS 1604 - Station Météo ADE - Notice d'utilisation et mode d'emploi gratuit
Retrouvez gratuitement la notice de l'appareil WS 1604 ADE au format PDF.
| Caractéristique | Détails |
|---|---|
| Type de produit | Station Météo |
| Mesures climatiques | Température, Humidité, Pression atmosphérique, Vitesse du vent, Précipitations |
| Affichage | Écran LCD avec rétroéclairage |
| Connectivité | Sans fil (Wi-Fi, Bluetooth) |
| Alimentation | Adaptateur secteur ou piles |
| Utilisation | Idéale pour un usage domestique ou professionnel, suivi des conditions météorologiques locales |
| Maintenance | Nettoyage régulier de l'appareil, vérification des capteurs |
| Sécurité | Éviter l'exposition à des conditions extrêmes, ne pas immerger dans l'eau |
| Dimensions | Compact, facile à installer |
| Garantie | Vérifier les conditions de garantie auprès du vendeur |
FOIRE AUX QUESTIONS - WS 1604 ADE
Téléchargez la notice de votre Station Météo au format PDF gratuitement ! Retrouvez votre notice WS 1604 - ADE et reprennez votre appareil électronique en main. Sur cette page sont publiés tous les documents nécessaires à l'utilisation de votre appareil WS 1604 de la marque ADE.
MODE D'EMPLOI WS 1604 ADE
- Station météo avec radioréveil WS1604 Chère cliente, cher client, Nous sommes ravis que vous ayez choisi un appareil de haute qualité de la marque ADE, qui allie des fonctions intelligentes à un design exceptionnel. Les années d'expérience de la marque ADE garantissent une haute technicité et une qualité éprouvée. Nous vous souhaitons beaucoup de plaisir lors de votre réveil et de votre consultation des données thermiques. L’équipe ADE Contenu de l’emballage Station météo avec radioréveil constituée de: Station de base avec radio Capteur radio extérieur Piles: − 2xLR6 (AAA)/1,5V pour capteur radio extérieur − 1xCR2032/3V pour station de base avec radio Adaptateur secteur pour la station de base Mode d’emploi Table des matières Contenu de l’emballage p. 80
- Table des matières p. 81
- Généralités p. 82
- Utilisation conforme p. 82
- Sécurité p. 83
- Voici ce que propose la station météo avec radioréveil p. 85
- Vue d’ensemble p. 86
- Station de base avec radio p. 86
- Capteur radio extérieur Druckbuch WS1604 Alle Sprachen.indb 80 21.02.2017 09:25:36Table des matières p. 89

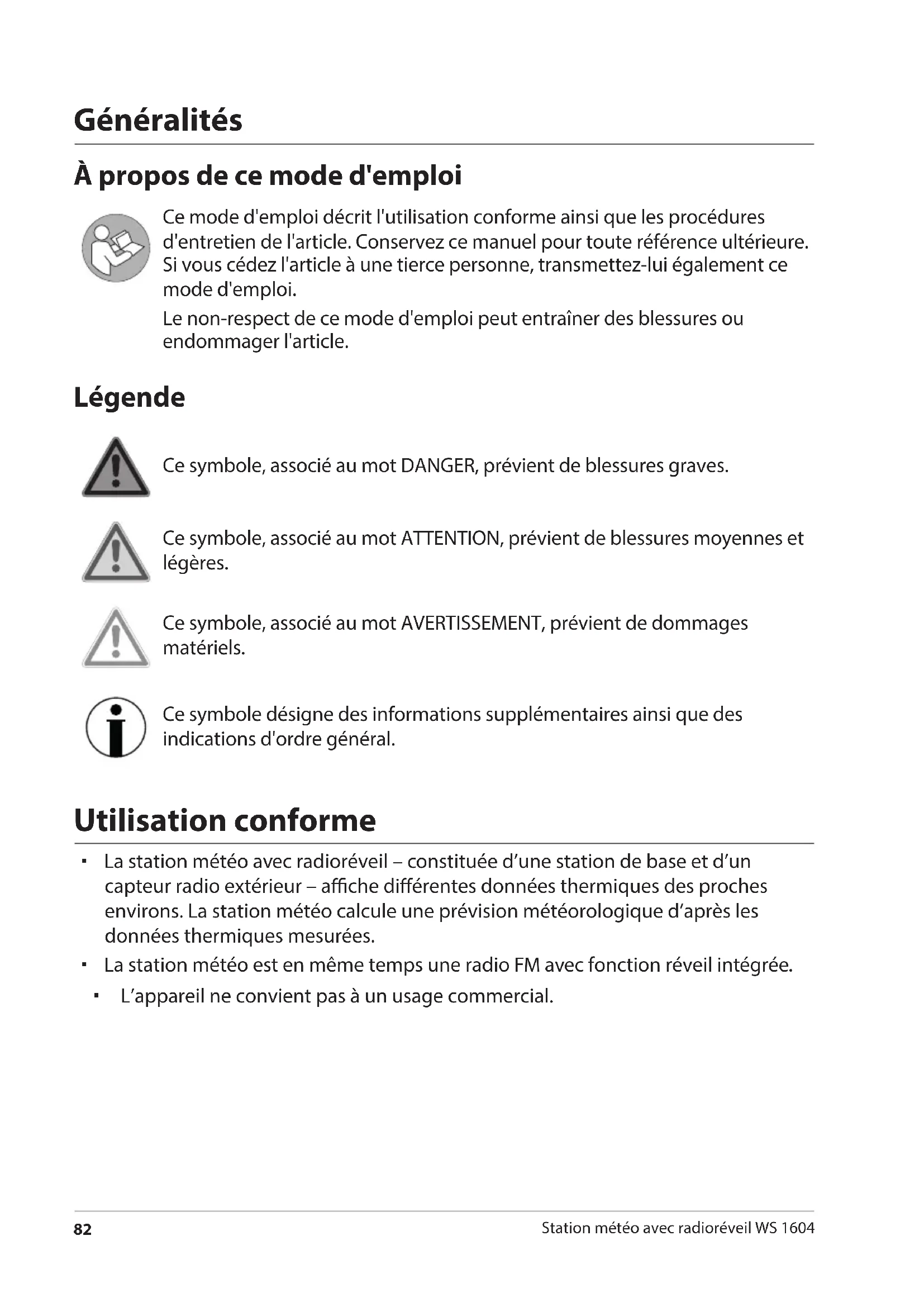

Station météo avec radioréveil WS1604 Généralités À propos de ce mode d'emploi Ce mode d'emploi décrit l'utilisation conforme ainsi que les procédures d'entretien de l'article. Conservez ce manuel pour toute référence ultérieure. Si vous cédez l'article à une tierce personne, transmettez-lui également ce mode d'emploi. Le non-respect de ce mode d'emploi peut entraîner des blessures ou endommager l'article. Légende Ce symbole, associé au mot DANGER, prévient de blessures graves. Ce symbole, associé au mot ATTENTION, prévient de blessures moyennes et légères. Ce symbole, associé au mot AVERTISSEMENT, prévient de dommages matériels. Ce symbole désigne des informations supplémentaires ainsi que des indications d'ordre général. Utilisation conforme La station météo avec radioréveil – constituée d’une station de base et d’un capteur radio extérieur – ache diérentes données thermiques des proches environs. La station météo calcule une prévision météorologique d’après les données thermiques mesurées. La station météo est en même temps une radio FM avec fonction réveil intégrée. L’appareil ne convient pas à un usage commercial. Druckbuch WS1604 Alle Sprachen.indb 82 21.02.2017 09:25:36Sécurité
Station météo avec radioréveil WS1604 Français Sécurité Cet appareil peut être utilisé par des enfants dès l'âge de 8ans ainsi que par des personnes aux capacités physiques, sensorielles ou mentales limitées ou de peu d'expérience et/ou de connaissances si ceux-ci sont sous surveillance ou ont été instruits de l'utilisation conforme de l'article et comprennent les risques qui en découlent. L'appareil et l'adaptateur secteur doivent être tenus hors de portée des enfants de moins de 8 ans. Le nettoyage et l’entretien ne doivent pas être réalisés par des enfants, à moins qu’ils aient 8 ans révolus et soient sous surveillance. Les enfants doivent être surveillés an de s'assurer qu'ils ne jouent pas avec l'appareil. La station météo et l'adaptateur secteur ne doivent pas être immergés dans de l'eau ou dans d'autres liquides. Risque d'électrocution! Pour cette raison, n'utilisez pas la station de base de la station météo radio à proximité de sources d'humidité, par ex. un évier. N'utilisez que l'adaptateur secteur inclus et ne le remplacez que par un adaptateur du même type. L'adaptateur secteur ne doit être utilisé que dans des espaces intérieurs secs et doit être protégé de l'humidité. DANGER pour les enfants Les piles peuvent être dangereuses pour la santé en cas d’ingestion. Gardez ainsi la station météo, le capteur radio et les piles hors de portée des enfants. En cas d'ingestion d'une pile, il faut immédiatement solliciter une aide médicale. Tenez les enfants éloignés des matériaux d'emballage et des petits éléments faisant partie du contenu de l'emballage. Il existe un risque d'étouement en cas d'ingestion. Druckbuch WS1604 Alle Sprachen.indb 83 21.02.2017 09:25:36Sécurité
Station météo avec radioréveil WS1604 Risque d’électrocution Raccordez l'appareil à une prise électrique installée de manière conforme et dont la tension correspond aux «Caractéristiques techniques». Veillez à ce que la prise électrique soit bien accessible de façon à pouvoir rapidement retirer la fiche en cas de besoin. N'utilisez pas la station météo radio si l'adaptateur secteur ou le câble de l'adaptateur sont endommagés. Ne couvrez pas l'adaptateur secteur avec des rideaux, journaux, etc. et veillez à une aération suffisante. L'adaptateur secteur peut chauffer. Déroulez complètement le câble de l'adaptateur secteur avant de le brancher. Faites attention à ce que des rebords tranchants ou des objets chauds n'endommagent pas le câble. Débranchez l'adaptateur secteur de la prise: − avant de nettoyer la station météo radio, − si un dysfonctionnent évident survient en marche − en cas d’orage. Pour ce faire, tirez toujours sur l'adaptateur et non sur le câble. Ne modiez pas l'article ou le câble de raccordement. Conez exclusivement les réparations à un atelier spécialisé, car des réparations non conformes représentent un danger pour l'utilisateur. Ne remplacez pas le câble de l'adaptateur secteur. Si le câble ou l'adaptateur secteur est endommagé, celui-ci doit être mis au rebut et remplacé par un adaptateur secteur de même type. Risque de blessures Attention: Risque d'explosion en cas de manipulation non conforme de la pile. Les piles ne doivent pas être chargées, réactivées avec d'autres moyens, démontées, jetées au feu ou court-circuitées. Évitez que le liquide de la pile n'entre en contact avec la peau, les yeux et les muqueuses. En cas de contact, rincez immédiatement les zones concernées avec de l'eau claire et consultez immédiatement un médecin. Remarque sur les dangers matériels Protégez la station de base et le capteur extérieur de la poussière, des chocs, des températures extrêmes et de la lumière directe du soleil. Protégez la station de base de l'humidité. Installez la station de base exclusivement dans une pièce sèche et fermée. Le capteur sans l est protégé contre l'humidité, mais doit cependant être protégé contre les eets de l'eau, par ex. la pluie. Druckbuch WS1604 Alle Sprachen.indb 84 21.02.2017 09:25:36Voici ce que propose la station météo avec radioréveil
Station météo avec radioréveil WS1604 Français Retirez les piles de la station de base et du capteur extérieur lorsqu'elles sont usées ou lorsque vous n'utilisez pas la station météo pendant une période prolongée. Vous éviterez ainsi les dommages qui pourraient résulter d’une fuite des piles. N’exposez pas les piles à des conditions extrêmes, en les conservant par exemple sur une source de chaleur ou à la lumière directe du soleil. Risque accru de fuite pour les piles! Si nécessaire, nettoyez les bornes des piles et les contacteurs de l'appareil avant l'insertion. Changez toujours toutes les piles de la station de base ou du capteur extérieur en même temps. N'employez que des piles d’un même type, ne mélangez pas des types de pile diérents, ni des piles usées et des piles neuves. N’apportez aucune modication à l’appareil. Conez exclusivement les réparations à un atelier spécialisé et respectez les conditions de garantie. Ne reliez pas le l d'antenne à une autre antenne. N'essayez pas non plus de brancher le radioréveil à votre antenne hertzienne. Les pieds de l'appareil se trouvent sous la station météo. Comme les surfaces des meubles sont de plusieurs matériaux et doivent être traités avec diérents produits d’entretien, il n'est pas totalement exclu que certain de ces matériaux contiennent des composants qui attaquent et ramollissent les pieds de l’appareil. Placez éventuellement une surface antidérapante sous l'appareil. N'utilisez en aucun cas des produits ménagers durs, rugueux, abrasifs ou similaires pour nettoyer la station météo. Cela pourrait rayer les surfaces. Voici ce que propose la station météo avec radioréveil Station de base avec radio Grand écran LCD avec texte blanc. Prévision météo Achage de la température intérieure et extérieure Achage de l'humidité de l'air (intérieur) Radio FM avec espace mémoire Fonction réveil avec fonction répétition (fonction snooze) Calendrier perpétuel avec indication de la date et du jour Fonction de charge USB pour smartphones, lecteurs MP3 ou similaires. Capteur radio extérieur Portée jusqu’à 60mètres (en plein air) Druckbuch WS1604 Alle Sprachen.indb 85 21.02.2017 09:25:36Vue d’ensemble
Station météo avec radioréveil WS1604 Vue d’ensemble Station de base avec radio
Station météo avec radioréveil WS1604 Français 1 Écran 2 Compartiment des piles pour pile CR2032/3V (pile de secours) 3 Touche SET: Activer le mode réglage 4 Touche MEM: Afficher les données thermiques les plus élevées ou les plus faibles
Touche Régler l'heure de réveil
Touche Allumer et éteindre la radio Choisir la station radio 7 Haut-parleur 8 Commutateur ON/OFF Régler la luminosité de l'écran
Commutateur BZ/FM/ Choisir la source de réveil 10 Connecteur USB Prise de raccordement pour charger des appareils externes (smartphone, lecteur MP3, etc.) via USB 11 Fil d'antenne FM 12 Connecteur 5V2A Connecteur de l'adaptateur secteur 13 Touche °C/°F Modifier l’unité de mesure de la température 14 Touche CH Acher les valeurs des températures extérieures (seulement lorsque plusieurs capteurs radio extérieurs sont utilisés) Lancer ou interrompre la réception radio manuelle par capteur extérieur 15 Touche WAVE Lancer/interrompre la réception radio manuelle par émetteur de signal horaire 16 Contrôleur multifonctions Choisir les valeurs Conrmer les réglages Activer la fonction snooze Fonction minuteur (Auto-o) avec radio en marche Régler le volume Sans illustration: Adaptateur secteur Druckbuch WS1604 Alle Sprachen.indb 87 21.02.2017 09:25:37Vue d’ensemble
Station météo avec radioréveil WS1604 Écran 17 Symbole météo 18 Symbole avertissement de gel 19 Symbole réception radio 20 Heure 21 Symbole réveil (2x) 22 Symbole pour capteur extérieur
Numéro du capteur extérieur dont la température s‘affiche Les données du capteur extérieur sont automatiquement et successivement interrogées puis affichées. Niveau de charge de la pile du capteur extérieur Tendance météo actuelle 23 Température extérieure en °C ou °F 24 Température intérieure en °C ou °F 25 Humidité de l’air en pourcent (intérieur) 26 Abréviation du jour actuel dans la langue définie 27 Fréquence radio réglée

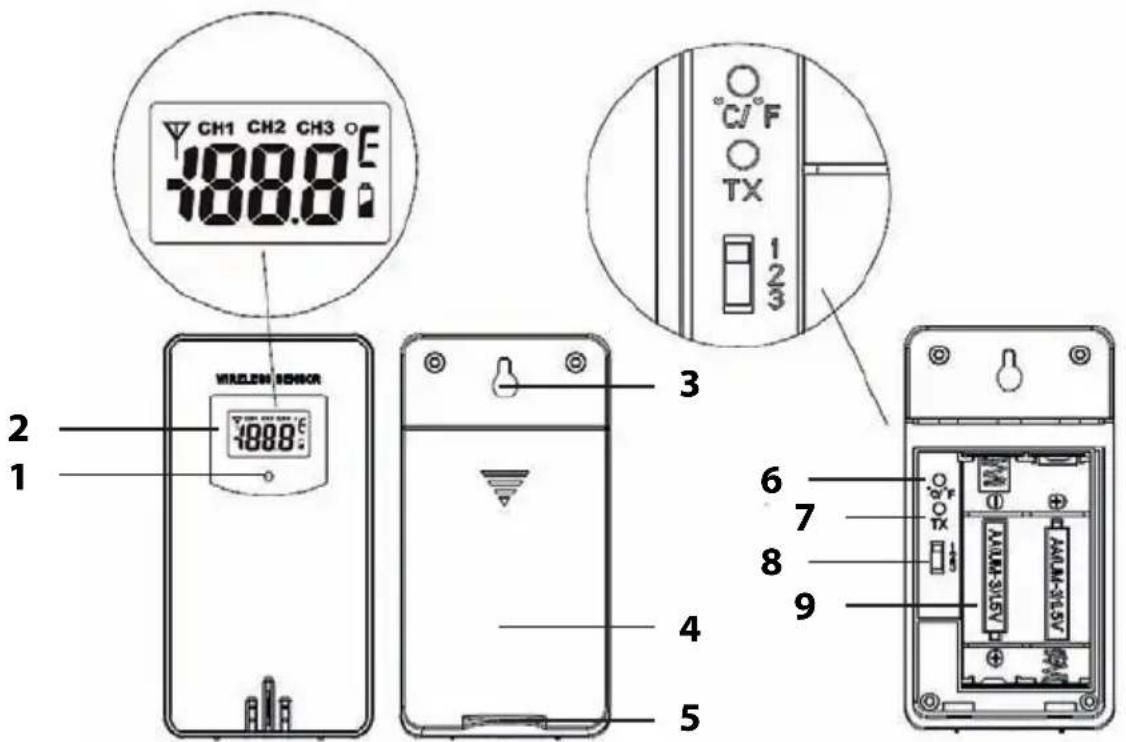

Station météo avec radioréveil WS1604 Français Capteur radio extérieur 1 Témoin de contrôle, s’allume lors du transfert de données 2 Écran avec affichages suivants (de gauche à droite): Symbole de transfert, canal, température en °C ou °F, niveau de charge de la pile 3 Œillet de suspension 4 Couvercle du compartiment des piles 5 Pied-béquille 6 Commutateur °C/°F: Modifier l’unité de mesure de la température 7 Commutateur TX: Transférer immédiatement les données météo en appuyant sur une touche 8 Commutateur 1, 2, 3: Choisir le numéro du canal de transfert 9 Compartiment des piles
Station météo avec radioréveil WS1604 Mise en marche Procédez dans l'ordre prescrit et insérez d'abord les piles dans le capteur radio extérieur. La station météo peut seulement fonctionner parfaitement comme cela. N’utilisez pas de batteries, car celles-ci ont une tension trop faible (seulement 1,2V au lieu de 1,5V). Cela impacte notamment la précision de la mesure. Utilisez de préférence des piles alcalines plutôt que des piles au zinc- carbone. Les piles alcalines durent plus longtemps, particulièrement en cas de températures extérieures basses. Capteur radio extérieur
1. Retirez le couvercle du compartiment des piles à l’arrière du capteur extérieur en
appuyant avec un peu de force sur la flèche imprimée. Faites glisser le couvercle du compartiment des piles du capteur extérieur dans la direction de la flèche.
2. Insérez 2 piles de type LR03 (AAA) / 1,5 V tel qu'indiqué au fond du compartiment
des piles. Veillez à la bonne polarité des piles (+/-).
3. Faites à nouveau glisser le couvercle du compartiment des piles dans le capteur
extérieur. Station de base avec radio AVERTISSEMENT Risque de dommages matériels − N’utilisez que l’adaptateur secteur fourni à la livraison. Vous pouvez également utiliser la station de base sans pile de secours. Une utilisation avec la pile seulement – sans branchement à l’alimentation secteur – n’est pas possible. En cas de panne de courant, une pile de type CR2032, 3V garantit que les réglages effectués (par ex. les alarmes) restent enregistrés plusieurs heures. La pile de secours est déjà insérée à la livraison et est pourvue d’une bande Iso pour être protégée d’une décharge prématurée.
1. Tournez la vis de fixation du couvercle du compartiment des piles du dessous avec
un tournevis cruciforme fin.
2. Retirez le couvercle du compartiment à piles.
3. Retirez la bande ISO.
4. Replacez le couvercle du compartiment batterie et immobilisez-le à l'aide des vis de
Station météo avec radioréveil WS1604 Français
5. Déroulez le fil d’antenne et fixer-le haut sur un mur ou une étagère avec par ex. du
6. Branchez la fiche de l'adaptateur secteur fourni dans le connecteur de la station de
7. Branchez l'adaptateur secteur dans une prise dont la tension est conforme aux
«Caractéristiques techniques». Lancer la réception radio La station de base peut nécessiter jusqu’à 30 minutes pour rassembler toutes les données thermiques et recevoir les signaux radio de l’émetteur de signal horaire. Dès que la station de base est alimentée en courant, toutes les données disponibles s’affichent à l’écran. L’appareil s’allume en même temps sur réception et recherche les signaux radio de l’émetteur de signaux et du capteur radio externe. Le nombre d’ondes radio sur l’écran montre ainsi la qualité de la réception de l’émetteur de signal horaire: Plus il y a d'ondes radio affichées à l'écran, plus la réception est bonne. Dès que la force des signaux reçus de l’émetteur de signal horaire et du capteur radio externe est suffisante, chacune des données s’affiche de façon permanente sur l’écran. Émetteur de signal horaire : Horodateur Symbole antenne radio Capteur radio extérieur Température extérieure La station de base repasse désormais automatiquement sur réception plusieurs fois toutes les nuits. Ainsi l'heure indiquée est comparée à l'heure de l'émetteur de signal horaire et, le cas échéant, rectifiée. Dans le cas où un signal suffisamment fort n'a pas été détecté, la station de base interrompt le processus de réception après quelques minutes et le symbole d'antenne radio s'éteint. Le processus de réception est de nouveau initié plus tard. Dans ce cas, l’heure continue de fonctionner normalement (à partir de l’heure de départ «00:00»). Druckbuch WS1604 Alle Sprachen.indb 91 21.02.2017 09:25:37Lancer la réception radio
Station météo avec radioréveil WS1604 Liste de contrôle en cas de données erronées affichées à l’écran Aucune donnée de l’émetteur de signal horaire affichée
1. Vérifiez que l’emplacement de la station de base est adaptée, voir «Choisir
2. Relancer le processus de réception manuellement, voir «Lancer la réception
radio manuellement».
3. Attendez jusqu’à ce que la station de base repasse plus tard automatiquement
sur réception. Veuillez noter que la réception est meilleure pendant la nuit.
4. Procédez aux réglages manuels, si la réception est impossible là où vous vous
trouvez, voir «Régler l’heure et la date manuellement». Aucun affichage des données du capteur radio extérieur.
1. Vérifiez que vous avez correctement introduit les piles.
2. Vérifiez que l’emplacement du capteur radio externe soit adapté, voir «Choisir
3. Maintenez la touche CH enfoncée pour lancer la réception radio manuelle par
4. En utilisant un seul capteur radio extérieur (standard) le canal de transfert 1 est
généralement utilisé pour le transfert des données. Appuyez autant de fois que nécessaire sur la touche CH jusqu’à ce que s’ache à l’écran. Vériez ensuite éventuellement que le capteur radio extérieur du commutateur à coulisse soit sur «1». Précisions: Vous pouvez aussi utiliser tout autre canal de transfert. Il doit cependant être identique sur la station de base et le capteur extérieur. Régler l’heure et la date manuellement S’il y a environ plus de 20 secondes d’écart entre deux touches, le réglage prend automatiquement n et vous devez le refaire. Les réglages déjà eectués restent enregistrés. Les réglages sont eectués avec le contrôleur multifonctions: Tourner: choisir les réglages, Appuyer: confirmer le réglage choisi. Druckbuch WS1604 Alle Sprachen.indb 92 21.02.2017 09:25:37Lancer la réception radio
Station météo avec radioréveil WS1604 Français
1. Maintenez la touche SET enfoncée jusqu’à ce que «24 Hr » ou «12Hr» clignote à l’écran.
2. Réglez le format de l’heure désiré avec le contrôleur multifonctions.
Si vous choisissez le format 12 heures, les heures avant midi seront désignées par «AM» et celles après midi par « PM ».
3. Appuyez sur le contrôleur multifonctions pour confirmer le réglage. «00» clignote
4. Choisissez le fuseau horaire dans lequel vous vous trouvez à l’aide du bouton rotatif
(«00» est le réglage correct pour la plupart des pays en Europe).
5. Appuyez sur le contrôleur multifonctions pour confirmer le réglage.
6. Procédez ensuite aux réglages suivants:
− heure − minute − format de la date (jour/mois ou mois/jour) − année − mois − jour − langue des abréviations des jours de la semaine «DAY» − Icône météo
7. Appuyez enfin sur le contrôleur multifonctions pour mettre fin au processus.
Lancer manuellement la réception radio par émetteur de signal horaire Si le symbole signal radio ci-contre ne s’affiche plus, les signaux radio de l’émetteur de signal horaire ne sont plus réceptionnés. L’affichage de l’heure continue cependant d’être précis. − Maintenez la touche WAVE enfoncée jusqu’à ce que le signal radio s’ache de nouveau. La réception radio manuelle est alors lancée. Notez: S’il n’y a pas de réception, le symbole réception disparaît après quelques minutes et l’heure continue de s’afficher normalement à l’écran. S’il y a réception, le radioréveil se règle sur l’heure de l’émetteur de signal horaire. Si vous avez déjà effectué les réglages, ces derniers seront automatiquement adaptés. Druckbuch WS1604 Alle Sprachen.indb 93 21.02.2017 09:25:37Lancer la réception radio
Station météo avec radioréveil WS1604 Choisir l’emplacement AVERTISSEMENT Risque de dommages matériels − Protégez la station de base et le capteur extérieur de la poussière, des chocs, des températures extrêmes et de la lumière directe du soleil. − Protégez la station de base de l'humidité. Installez la station de base exclusivement dans une pièce sèche et fermée. Le capteur sans fil est protégé contre l'humidité, mais doit cependant être protégé contre les effets de l'eau, par ex. la pluie. Réception radio entre la station de base et le capteur radio extérieur L’écart maximal entre la station de base et le capteur radio doit être de 60 mètres. Cette portée n’est cependant possible que par «contact visuel direct». Des matériaux de construction contre les ondes électromagnétiques tels que le béton armé réduisent ou empêchent la réception radio entre la station de base et le capteur extérieur. Les appareils tels que les téléviseurs, les téléphones sans l, les ordinateurs et les lampes uorescentes peuvent également perturber la réception radio. Ne placez pas la station de base et le capteur extérieur directement au sol. Cela limite la portée. En cas de basses températures en hiver, la puissance des piles du capteur extérieur peut fortement diminuer. Cela diminue la portée de transmission. Réception radio entre la station de base et l’émetteur de signal horaire Installez-la à distance des ordinateurs, des moniteurs et des téléviseurs. Les stations de base des téléphones sans fil ne devraient pas se trouver à proximité directe de la station de base. Veuillez noter que la réception est meilleure pendant la nuit. Si la station de base n’avait pas de réception dans la journée, il est fort possible que le signal soit immédiatement reçu et à pleine puissance dans les heures nocturnes. Indépendamment de votre emplacement, il se peut dans quelques rares cas que les signaux de la station de base d’un autre émetteur de signal horaire soient reçus ou même, que deux émetteur de signal horaire soient reçus alternativement. Il ne s’agit pas d’un dysfonctionnement. Dans ce cas, changez la station de base de place. La réception peut être perturbée par les conditions météo (par exemple par un orage). Il peut arriver que l’émetteur soit mis à l’arrêt pour de courtes durées, par exemple pour des travaux d’entretien. Installer la station de base − Installez la station de base si possible près d’une fenêtre. En général, c’est là que la réception est la meilleure. Druckbuch WS1604 Alle Sprachen.indb 94 21.02.2017 09:25:37Lancer la réception radio
Station météo avec radioréveil WS1604 Français Installer le capteur radio extérieur RISQUE de blessures graves − En cas d’installation murale, aucun câble électrique, tuyau à gaz ou à eau ne doit se trouver dans le mur. En cas de perforation, il existe un risque d’électrocution ! Le capteur radio extérieur dispose d’un œillet d’accroche au dos ainsi que d’un pied-béquille. − Installez ou accrochez le capteur extérieur à un endroit où il est protégé des conditions météorologiques directes (pluie, soleil, vent etc.). Des emplacements adaptés sont par ex. sous un auvent ou dans un abri de voiture. Utiliser les autres capteurs radio La station de base est livrée avec un capteur radio. Vous pouvez cependant l’utiliser avec au maximum trois capteurs extérieurs. Pour plus d’informations ou une commande payante, veuillez vous adresser à service@ade-germany.de. Les capteurs extérieurs peuvent se trouver plus tard dans diérentes pièces ou à l'air libre. Il faut attribuer à chaque capteur son propre numéro (numéro de canal de transmission). Procédé:
1. Placez la station de base et le capteur extérieur près l'un de l'autre.
2. Retirez le couvercle du compartiment batterie à l'arrière des capteurs extérieurs.
3. À l'aide des commutateurs, régler un canal pour chaque capteur extérieur. Le
capteur appartenant au contenu de livraison utilise le canal1, attribuez donc le canal2 au deuxième capteur.
4. Placez deux piles du type indiqué sur le bas du compartiment.
Veillez à respecter la polarité (+/-).
5. Refermez le couvercle du compartiment batterie sur le côté.
6. Sélectionnez le capteur extérieur (1, 2 ou 3) correspondant à l'aide de la touche CH
pour afficher ces données. Vous pouvez également appuyer plusieurs fois sur la touche CH jusqu’à ce que la température extérieure s’ache à l’écran. Ceci indique que les données des capteurs extérieurs seront automatiquement demandées et achées les unes après les autres. Si le numéro du canal ne s’ache pas après avoir introduit les piles, appuyez sur chaque capteur radio sur la touche TX. Les données thermiques sont ainsi directement communiquées à la station de base. Ensuite, vous pouvez monter les nouveaux capteurs extérieurs sur leur véritable emplacement. Druckbuch WS1604 Alle Sprachen.indb 95 21.02.2017 09:25:38Par l’émetteur de signal horaire DCF77
Station météo avec radioréveil WS1604 Par l’émetteur de signal horaire DCF77 L’horloge radio intégrée à la station de base reçoit ses signaux radio de l’émetteur de signal horaire DCF77. Celui-ci émet sur une fréquence à ondes longues de 77,5kHz; son heure est l’heure officielle en vigueur dans la République fédérale d’Allemagne. L’émetteur de signal horaire est situé à Mainflingen, près de Francfort-sur-le-Main, et alimente la plupart des horloges radio d’Europe de l’Ouest; sa portée s’étend à près de 2000km. Dès que la station de base est alimentée en courant, elle s’allume sur réception et cherche le signal de l’émetteur DCF77. Si le signal horaire reçu via l’antenne fouet intégrée au radioréveil était suffisant, l’heure s’affiche à l’écran. La station de base s’allume plusieurs fois en journée et synchronise l’heure avec le signal radio de l’émetteur DCF77. En cas de non réception, comme cela peut se produire par temps d’orage, l’horloge continue de tourner puis se remet automatiquement en mode de réception à l’heure suivante programmée. Druckbuch WS1604 Alle Sprachen.indb 96 21.02.2017 09:25:38Fonctions météo

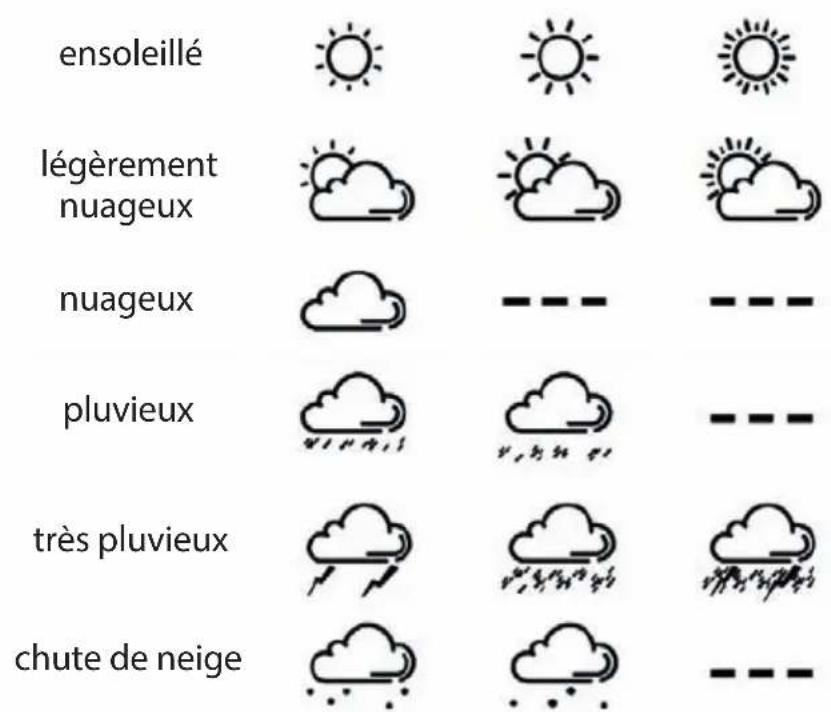

Station météo avec radioréveil WS1604 Français Fonctions météo Prévision météo Après la mise en marche, les données des prévisions météo ne peuvent pas encore être utilisées pendant environ 12 heures, car la station de base a besoin de ce temps pour rassembler et évaluer les données thermiques. Les prévisions météorologiques sont issues des données collectées et des variations de pression atmosphérique mesurées. La prévision se rapporte à la zone autour de la station de base avec un rayon d‘environ 30à 50km sur la période des 8 prochaines heures. La précision des prévisions météorologiques est d’environ 75%. Les symboles météo affichent l’évolution de la météo des 8 prochaines heures, et non le temps actuel. ensoleillé légèrement nuageux nuageux pluvieux très pluvieux chute de neige Tendance de température La tendance de température de la température extérieure est indiquée par une flèche: La température augmente La température baisse si aucune flèche ne s’affiche, la tendance de température est constante. Druckbuch WS1604 Alle Sprachen.indb 97 21.02.2017 09:25:38Fonctionnement de la radio
Station météo avec radioréveil WS1604 Données thermiques enregistrées La touche MEM vous donne les valeurs les plus élevées et les plus faibles des 24 dernières heures par rapport à la température et à l'humidité de l'air. − Appuyez 1 fois: La valeur MAX est achée − Appuyez 2 fois: La valeur MIN est achée − Appuyez 3 fois: l'achage normal revient à l'écran Pour supprimer les valeurs enregistrées: − Maintenez la touche MEM enfoncée pendant env. 3 secondes, jusqu'à ce que les valeurs achées soient supprimées. Alarme de gel Lorsque l'écran affiche le symbole de gel, la température mesurée se situe entre -1°C et 3°C (30°F et 37°F). Même si le symbole de gel n'est pas affiché, le risque de gel persiste à des températures autour du point de congélation. Lorsque vous utilisez plusieurs capteurs extérieurs, chaque capteur affiche son propre avertissement de gel. Fonctionnement de la radio Écouter la radio
1. Appuyez sur la touche pour allumer la radio.
Le mode de fonctionnement «FM» (radio en fonctionnement FM) et les fréquences captées s’affichent à l’écran.
2. Réglez la station désirée en appuyant brièvement sur la touche
(dans le sens contraire des aiguilles d’une montre ou inversement). Si une station de qualité stéréo est réceptionnée, «ST» s’affiche également à l’écran.
3. Réglez le volume souhaité avec le contrôleur multifonctions.
4. Si nécessaire, améliorez la réception radio en réglant d’abord une autre fréquence.
Si cela ne change rien, changez la position du fil d’antenne.
5. Éteignez la diffusion radio en réappuyant sur la touche
Station météo avec radioréveil WS1604 Français Balayage automatique des stations
1. Allumez la radio (appuyez sur la touche ).
2. Appuyez sur SET pour lancer le balayage automatique des stations.
− Dès qu’une station avec une bonne réception est trouvée, celle-ci est enregistrée (P01, P02) etc. − À la n du balayage des stations, la première station enregistrée est diusée. − Vous pouvez choisir les stations enregistrées individuellement en appuyant brièvement sur
Utiliser le minuteur (Auto-off)
1. Maintenez le contrôleur multifonctions enfoncé pendant la diffusion radio jusqu’à
régler un chiffre à l’écran, par ex. «30» (préréglage standard).
2. Réglez à l’aide du contrôleur multifonctions le temps désiré en minutes (01 à 90).
Une fois que le temps défini s’est écoulé, l’appareil s’éteint automatiquement. Lorsque le minuteur est activé, clignote à l’écran. Si vous souhaitez désactiver la fonction, choisissez l’option «OFF» au lieu d’une durée (01 - 90). Réveil Placez la touche BZ/FM/ sur la source de réveil désirée: Position BZ: vous serez réveillé par le buzzer. Position FM: vous serez réveillé par la dernière station radio écoutée. Avec la station de base, vous pouvez régler deux réveils différents: A1 et A2. Le procédé est identique pour chacun d’eux. Régler l'heure de réveil S’il y a environ plus de 20 secondes d’écart entre deux touches, le réglage prend automatiquement fin et vous devez le refaire. Les réglages déjà effectués restent enregistrés.
1. Appuyez brièvement 1x sur la touche
. L’écran affiche «A1». Si vous voulez choisir le réveil «A2», réappuyez sur la touche .
2. Maintenez quelques secondes la touche
enfoncée jusqu’à ce l’affichage de l’heure du réveil clignote.
3. Définissez l’heure du réveil désirée à l’aide du contrôleur multifonctions.
Station météo avec radioréveil WS1604
4. Appuyez sur le contrôleur multifonctions pour confirmer le réglage.
L’affichage des minutes clignote à l’écran.
5. Définissez la minute du réveil désirée à l’aide du contrôleur multifonctions.
6. Appuyez sur le contrôleur multifonctions pour confirmer le réglage.
«L20» ou la valeur du dernier volume défini clignote à l’écran.
7. Définissez le volume du réveil désiré à l’aide du contrôleur multifonctions.
8. Appuyez sur le contrôleur multifonctions pour confirmer le réglage.
Le réglage est terminé. En réglant un réveil, la fonction réveil est automatiquement activée. Vous le reconnaissez aux symboles ou . Être réveillé Vous serez réveillé à l’heure définie et par la source de réveil choisie (buzzer ou radio), tandis que le volume du réveil augmentera en même temps que sa durée. Éteindre le réveil pour 24 heures − Appuyez sur une touche quelconque (sauf le contrôleur multifonctions) pour éteindre la sonnerie. Après 24 heures, la sonnerie est de nouveau déclenchée. Fonction d'arrêt automatique Si vous n'appuyez sur aucune touche, la sonnerie s'éteint automatiquement au bout de 30 minutes. Après 24 heures, la sonnerie est de nouveau déclenchée. Répétition du réveil (fonction Snooze) − Appuyez 1 x sur le contrôleur multifonctions lorsque le réveil sonne. Le réveil s’arrête et le symbole ou ainsi que Z
clignote à l’écran. Après 8 minutes, l’appareil se rallume et le réveil se redéclenche. Ce processus peut être répété plusieurs fois. Éteindre complètement la fonction réveil. En appuyant plusieurs fois sur la touche SET, vous désactivez et activez chacune des fonctions réveil. Appuyer 1x SET: s’affiche: sonnerie 1 est activée, sonnerie 2 est désactivée Appuyer 2x SET: s’affiche: sonnerie 1 est désactivée, sonnerie 2 est activée Appuyer 3x SET: et s’affiche: sonnerie 1 et 2 sont activées 4x SET: Les symboles réveil ne s’affichent plus: sonnerie 1 et 2 sont désactivées Druckbuch WS1604 Alle Sprachen.indb 100 21.02.2017 09:25:38Fonction de recharge via USB
Station météo avec radioréveil WS1604 Français Fonction de recharge via USB La douille USB à l'arrière de la station de base permet la recharge d'appareils tels que des smartphones ou des lecteurs MP3 lorsque la station de base fonctionne sur secteur. Respectez les consignes du manuel de fabricant à raccorder. Lorsque la radio est en marche, vous ne devez pas utiliser la fonction recharge, car cela peut engendrer des parasites. − Connectez la douille USB et l'appareil externe à l'aide du câble USB ( non fourni). Autres fonctions Régler l’allumage de l’écran Avec le commutateur ON/OFF sur le côté, vous pouvez influencer la luminosité de l’affichage de l’écran: OFF – Luminosité maximale et permanente. ON – La luminosité de l’éclairage de l’écran s’adapte automatiquement à la lumière ambiante. Modifier l’unité de mesure de la température − Appuyez sur la touche °C/°F pour recevoir l’achage des températures respectivement en °Celsius ou °Fahrenheit. Passer de l’heure d’été à l’heure d‘hiver Le passage de l’heure d’été à l’heure d’hiver et vice versa s’effectue automatiquement si la réception est bonne. Si l’heure d’été est activée, «DST» (Daylight Saving Time) s’affiche à l’écran. Changer la pile de secours
1. Ouvrez le compartiment des piles de la partie inférieure à l’aide d’un tournevis
2. Enlevez le couvercle du compartiment des piles et retirez les anciennes piles.
3. Placez la nouvelle pile sous les deux ergots de fixation et appuyez dessus avec un
peu de force pour que la pile soit placée sous la languette de retenue et que vous l’entendiez. Veillez à respecter la polarité (+/-). Le pôle positif (+) doit montrer le haut.
4. Replacez le couvercle du compartiment des piles et fermez-le avec le tournevis
Station météo avec radioréveil WS1604 Nettoyage
1. Débranchez l'adaptateur secteur de la station de base.
2. Si besoin, essuyez la station de base et le capteur extérieur avec un chiffon propre et
légèrement humidifié.
3. Séchez entièrement l'appareil avant de le rebrancher.
Problèmes/solutions Problèmes Cause possible Le signal DCF77 pour l’heure ne peut pas être réceptionné. Vériez l’emplacement choisi. Lancez éventuellement la réception radio manuellement. Réglez l’heure manuellement. La donnée température du capteur semble trop élevée. Vériez si le capteur est exposé directement à la lumière du soleil. H.HH ou LL.L s’affiche à l’écran au lieu des valeurs mesurées pour la température ou l’humidité. Les valeurs se situent en-dessus ou en dessous de la plage de mesure. «--.-» au lieu de la température extérieure s’affiche à l’écran. Maintenez la touche CH enfoncée pour lancer manuellement la réception radio par le capteur extérieur. De plus, vous pouvez appuyer sur la touche TX du compartiment des piles pour transférer les données vers la station de base plus rapidement. Choisissez un capteur extérieur existant à l’aide de la touche CH. L’affichage est illisible, le fonctionnement est défectueux ou les valeurs sont manifestement fausses. Déconnectez momentanément la station de base de l'alimentation électrique. La station de base ne reçoit aucun signal du capteur radio. Assurez-vous qu’aucune interférence électrique ne se trouve près du capteur radio ou de la station de base. Vériez les piles du capteur. Rapprochez la station de base du capteur ou inversement. L’heure diffère exactement d’une, deux, trois etc. heures. Vous avez apparemment déni un mauvais fuseau horaire. Druckbuch WS1604 Alle Sprachen.indb 102 21.02.2017 09:25:38Caractéristiques techniques
Station météo avec radioréveil WS1604 Français Caractéristiques techniques Station de base Modèle: Station météo avec radioréveil WS1604 Entrée:
Piles: 1x CR2032 (AA)/3V (pile de secours) Consommation électrique max.: env. 10 W Veille: max. 0,4 W Plage de mesure - Température: - 10°C - 50°C (14,2°F - 122°F) - Humidité de l’air: 20% - 95% Capteur radio extérieur Piles: 2x L06 (AA)/1,5V Plage de mesure: - Température: - 25°C - 50°C (-13°F - 122°F) Fréquence d'émission: 433, 92 MHz Portée: env. 60 mètres (milieu ouvert) Adaptateur secteur Type: HX12-0502000-AG Entrée: 100-240V~, 50/60Hz Sortie:
Radio Plage de fréquence : 87,5 -108MHz Puissance de sortie audio 3WRMS Distributeur: Waagen-Schmitt GmbH Hammer Steindamm 27–29 22089 Hambourg/Allemagne Nos produits font l’objet de développements et d’améliorations continuels. Pour cette raison, des modifications de design et des modifications techniques peuvent survenir à tout moment. Druckbuch WS1604 Alle Sprachen.indb 103 21.02.2017 09:25:39Déclaration de conformité
Station météo avec radioréveil WS1604 Déclaration de conformité Waagen-Schmitt GmbH déclare que la station météo avec radioréveil WS1604 est conforme aux directives 2014/53/EU, 2014/30/EU, 2014/35/EU et 2011/65/EU. Le texte complet de la déclaration de conformité européenne est disponible sur le site internet suivant: www.ade-germany.de/de/DoC.html La déclaration perd sa validité si l’appareil subit une modification sans notre accord. Hambourg, janvier 2017 Waagen-Schmitt GmbH Hammer Steindamm 27–29 22089 Hambourg/Allemagne Garantie La société Waagen-Schmitt GmbH garantit la prise en charge gratuite de défauts matériels ou de fabrication pendant 3 ans à partir de la date d’achat, par une réparation ou un remplacement. Dans le cas où vous souhaitez faire usage de cette garantie, veuillez remettre l'article ainsi que la preuve d'achat (en indiquant les raisons de votre réclamation) à votre revendeur. Druckbuch WS1604 Alle Sprachen.indb 104 21.02.2017 09:25:39Mise au rebut
Station météo avec radioréveil WS1604 Français Mise au rebut Élimination de l'emballage Éliminez les emballages de façon conforme. Jetez le papier et le carton avec les papiers de récupération, les plastiques dans les collecteurs de matières recyclables. Mise au rebut de l'article Veuillez éliminer l'article selon les prescriptions en vigueur dans votre pays en matière de traitement des déchets. Les appareils électriques ne doivent pas être éliminés avec les déchets ménagers classiques À la fin de sa durée de vie, l'article doit être soumis à une élimination contrôlée. Ainsi les substances utiles contenues dans l'appareil pourront être recyclées, avec un moindre impact sur l'environnement. Déposez l'appareil usagé dans un point de collecte pour les déchets électroniques ou dans un centre de recyclage. Pour plus d'informations, adressez-vous à votre service de collecte local ou à votre municipalité. Les piles et batteries ne doivent pas être éliminées avec les déchets ménagers. Toutes les piles et batteries doivent être déposées dans un point de collecte de votre localité ou rapportées à leur point d’achat. Les piles et batteries seront ainsi traitées dans le respect de l'environnement. Druckbuch WS1604 Alle Sprachen.indb 105 21.02.2017 09:25:39Ambito della fornitura
