INSTRUKCJA OBSŁUGI WS 1604 ADE

• Stacja pogodowa z radiobudzikiem WS 1604 Szanowny Kliencie! Zakupiony wysokiej jakości produkt marki ADE łączy w sobie inteligentne funkcje z wyjątkową stylistyką. Wieloletnie doświadczenie marki ADE gwarantuje wysoki standard techniczny oraz sprawdzoną jakość. Życzymy wiele radości i pomyślności podczas kontrolowania i sprawdzania danych pogody. Zespół ADE Zawartość dostawy Stacja pogodowa z radiobudzikiem składająca się z następujących elementów: stacja bazowa z radiem Radiowy czujnik zewnętrzny Baterie: − 2 x LR6 (AAA)/1,5 V do radiowego czujnika zewnętrznego − 1x CR2032/3 V do stacji bazowej z radiem Zasilacz do podstawy Instrukcja obsługi Spis treści Zawartość dostawy p. 132
• Spis treści p. 133
• Informacje ogólne p. 134
• Użycie zgodne z przeznaczeniem p. 134
• Bezpieczeństwo p. 135
• Zapewnia to stacja pogodowa z radiobudzikiem p. 137
• W skrócie p. 138
• stacja bazowa z radiem p. 138
• Radiowy czujnik zewnętrzny Druckbuch WS1604 Alle Sprachen.indb 132 21.02.2017 09:25:42Spis treści p. 141

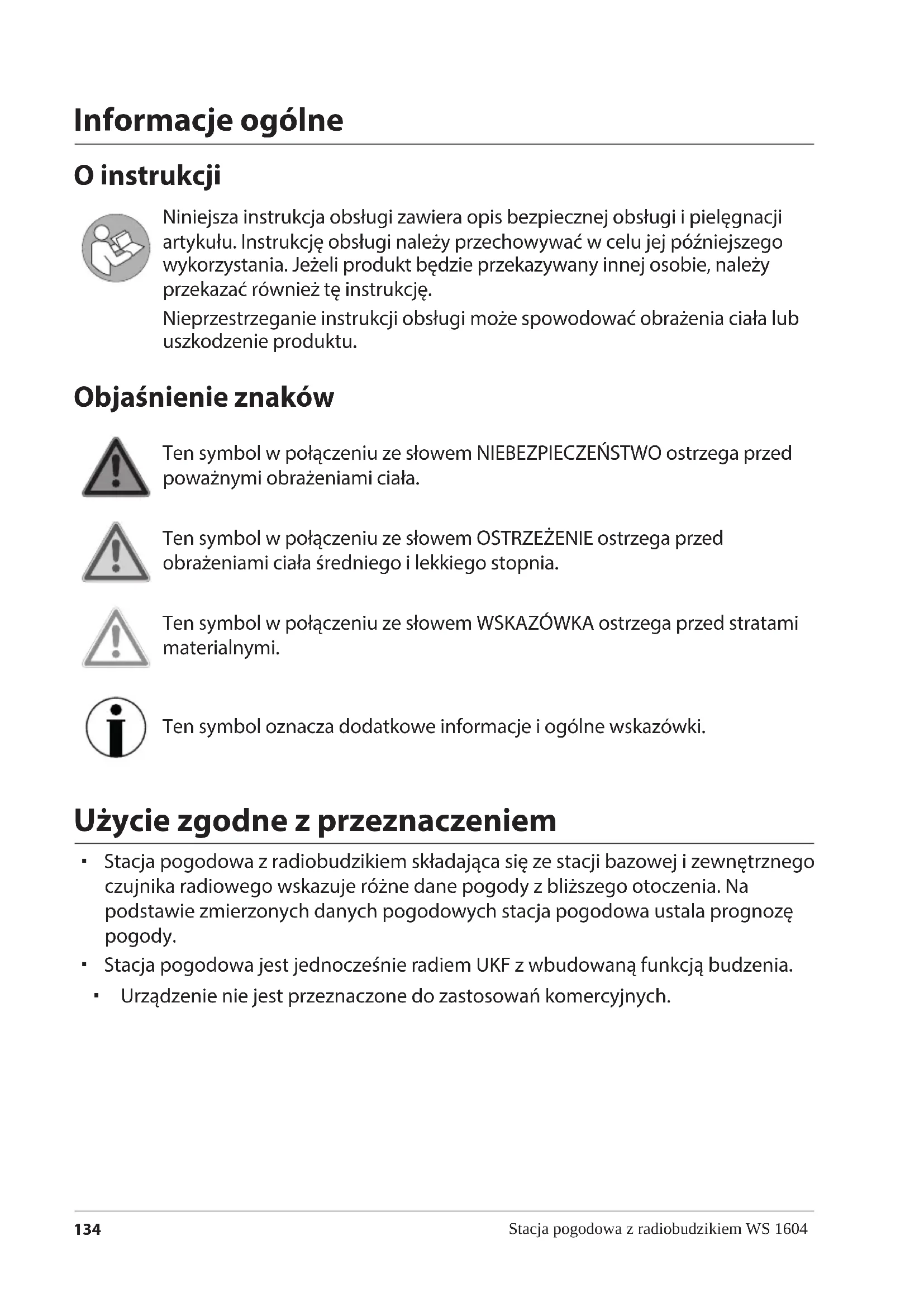

Stacja pogodowa z radiobudzikiem WS 1604 Informacje ogólne O instrukcji Niniejsza instrukcja obsługi zawiera opis bezpiecznej obsługi i pielęgnacji artykułu. Instrukcję obsługi należy przechowywać w celu jej późniejszego wykorzystania. Jeżeli produkt będzie przekazywany innej osobie, należy przekazać również tę instrukcję. Nieprzestrzeganie instrukcji obsługi może spowodować obrażenia ciała lub uszkodzenie produktu. Objaśnienie znaków Ten symbol w połączeniu ze słowem NIEBEZPIECZEŃSTWO ostrzega przed poważnymi obrażeniami ciała. Ten symbol w połączeniu ze słowem OSTRZEŻENIE ostrzega przed obrażeniami ciała średniego i lekkiego stopnia. Ten symbol w połączeniu ze słowem WSKAZÓWKA ostrzega przed stratami materialnymi. Ten symbol oznacza dodatkowe informacje i ogólne wskazówki. Użycie zgodne z przeznaczeniem Stacja pogodowa z radiobudzikiem składająca się ze stacji bazowej i zewnętrznego czujnika radiowego wskazuje różne dane pogody z bliższego otoczenia. Na podstawie zmierzonych danych pogodowych stacja pogodowa ustala prognozę pogody. Stacja pogodowa jest jednocześnie radiem UKF z wbudowaną funkcją budzenia. Urządzenie nie jest przeznaczone do zastosowań komercyjnych. Druckbuch WS1604 Alle Sprachen.indb 134 21.02.2017 09:25:42Bezpieczeństwo

Stacja pogodowa z radiobudzikiem WS 1604 Polski Bezpieczeństwo To urządzenie może być używane przez dzieci w wieku do lat 8 oraz przez osoby z ograniczonymi zdolnościami zycznymi, sensorycznymi lub mentalnymi bądź którym brakuje doświadczenia i/lub wiedzy tylko wtedy, gdy są nadzorowane lub przeszły przeszkolenie z zakresu bezpiecznego użytkowania urządzenia i zrozumiały wynikające z tego niebezpieczeństwa. Urządzenie oraz zasilacz powinny znajdować się z dala od dzieci w wieku poniżej 8 lat. Dzieci nie mogą czyścić ani serwisować urządzenia, chyba że mają 8 lat lub więcej i są nadzorowane. Dzieci muszą być pod stałym nadzorem, aby zapewnić, że nie będą bawiły się urządzeniem. Radiowej stacji meteorologicznej ani zasilacza nie wolno zanurzać w wodzie ani innych płynach. Niebezpieczeństwo porażenia prądem! Dlatego właśnie podstawy radiowej stacji meteorologicznej nie wolno również używać w pobliżu źródeł wilgoci, jak np. zlewu. Należy używać wyłącznie dostarczonego zasilacza i wymieniać go tylko na zasilacz tego samego rodzaju. Zasilacz wolno stosować wyłącznie w suchych pomieszczeniach, chroniąc go przed wilgocią. NIEBEZPIECZEŃSTWO dla dzieci Połknięcie baterii stanowi zagrożenie dla życia. Dlatego stację pogodową, czujnik radiowy i baterie należy przechowywać w miejscu niedostępnym dla małych dzieci. W przypadku połknięcia baterii należy natychmiast zwrócić się o pomoc medyczną. Dzieci należy trzymać również z dala od opakowania i małych elementów znajdujących się w zakresie dostawy. Połknięcie grozi uduszeniem. Druckbuch WS1604 Alle Sprachen.indb 135 21.02.2017 09:25:42Bezpieczeństwo

Stacja pogodowa z radiobudzikiem WS 1604 Niebezpieczeństwo spowodowane elektrycznością Urządzenie należy podłączyć do zainstalowanego zgodnie z przepisami gniazda, które odpowiada napięciu podanemu w części „Dane techniczne”. Aby zapewnić możliwość szybkiego wyjęcia zasilacza w razie potrzeby, gniazdo powinno być łatwo dostępne. W przypadku uszkodzenia zasilacza lub kabla zasilającego nie wolno używać radiowej stacji meteorologicznej. Nie wolno zasłaniać zasilacza sieciowego zasłonami, gazetami itd. oraz należy zapewnić dostateczną wentylację. Zasilacz sieciowy może się rozgrzać. Przed podłączeniem należy całkowicie odwinąć kabel zasilacza sieciowego. Zwrócić przy tym uwagę, aby kabel nie został uszkodzony przez ostre krawędzie lub gorące przedmioty. Zasilacz sieciowy należy wyciągać z gniazdka: − przed czyszczeniem radiowej stacji pogodowej, − jeżeli podczas eksploatacji wystąpi widoczna usterka, − w razie burzy. Zawsze należy przy tym ciągnąć za wtyczkę, a nie za kabel. Nie modykować produktu ani kabla przyłączeniowego. Naprawy zlecać tylko specjalistycznym zakładom, ponieważ niewłaściwie naprawiane urządzenia stanowią zagrożenie dla użytkownika. Nie wolno wymieniać kabla zasilacza sieciowego. W przypadku uszkodzenia kabla lub zasilacza sieciowego należy go zutylizować i zastąpić zasilaczem sieciowym tego samego typu. Niebezpieczeństwo obrażeń ciała Uwaga: Zagrożenie wybuchem w przypadku nieprawidłowego obchodzenia się z bateriami. Baterii nie wolno ładować, reaktywować w inny sposób, rozkładać na części, wrzucać w ogień lub powodować ich zwarcia. Należy unikać kontaktu płynu baterii ze skórą, oczami czy śluzówką. W przypadku takiego kontaktu dane miejsca należy spłukać obficie czystą wodą i natychmiast udać się do lekarza. Informacja o szkodach rzeczowych Stację bazową i czujnik zewnętrzny należy chronić przed kurzem, uderzeniami, skrajnymi temperaturami oraz bezpośrednim nasłonecznieniem. Podstawę należy również chronić przed wilgocią. Należy ją umieszczać wyłącznie w suchym, zamkniętym pomieszczeniu. Czujnik radiowy jest zabezpieczony przed wilgocią, musi być jednak chroniony przed bezpośrednim zawilgoceniem, np. podczas deszczu. Druckbuch WS1604 Alle Sprachen.indb 136 21.02.2017 09:25:43Zapewnia to stacja pogodowa z radiobudzikiem

Stacja pogodowa z radiobudzikiem WS 1604 Polski Wyjąć baterie ze stacji bazowej i z czujnika zewnętrznego, jeżeli są zużyte lub jeżeli stacja pogodowa nie będzie używana przez dłuższy czas. W ten sposób unika się uszkodzeń, jakie mogą powstać na skutek wycieku. Nie narażać baterii na oddziaływanie skrajnych warunków np. poprzez składowanie ich na grzejnikach lub bezpośrednio w miejscach nasłonecznionych. Podwyższone niebezpieczeństwo wycieku! W razie potrzeby przed włożeniem należy wyczyścić styki baterii i urządzenia. Zawsze wymieniać jednocześnie wszystkie baterie w stacji bazowej lub w czujniku zewnętrznym. Stosować tylko baterie tego samego typu, nie używać różnych typów ani nie mieszać zużytych i nowych baterii. Nie modykować urządzenia. Naprawy zlecać tylko specjalistycznym zakładom i przestrzegać warunków gwarancji. Nie podłączać anteny przewodowej do innej anteny. Nie wolno również próbować podłączać radia z zegarkiem do anteny domowej. Na spodzie stacji pogodowej znajdują się nóżki urządzenia. Ponieważ powierzchnie podłóg składają się z najróżniejszych materiałów i można je czyścić różnymi środkami pielęgnacyjnymi, nie da się całkowicie wykluczyć, że niektóre z tych materiałów zawierają elementy, które niszczą i rozmiękczają nóżki. W razie potrzeby pod urządzenie należy położyć podkładkę antypoślizgową. Do czyszczenia stacji pogodowej nigdy nie używać twardych, zarysowujących lub trących środków czyszczących itp. Może dojść bowiem do zarysowań powierzchni. Zapewnia to stacja pogodowa z radiobudzikiem stacja bazowa z radiem duży wyświetlacz LCD z białą czcionką prognoza pogody wyświetlanie temperatury wewnętrznej i zewnętrznej wyświetlanie wilgotności powietrza (wewnątrz) radio UKF z pamięcią funkcja budzenia z funkcją drzemki (funkcja Snooze) wieczny kalendarz ze wskaźnikiem daty i dni funkcja ładowania USB do smartfonów, odtwarzaczy MP3 itp. Radiowy czujnik zewnętrzny zasięg do 60metrów (na otwartym terenie) Druckbuch WS1604 Alle Sprachen.indb 137 21.02.2017 09:25:43W skrócie

Stacja pogodowa z radiobudzikiem WS 1604 W skrócie stacja bazowa z radiem

Stacja pogodowa z radiobudzikiem WS 1604 Polski 1 Wyświetlacz 2 Kieszeń na baterie do baterii CR2032/3 V (bateria wspomagająca) 3 Przycisk SET: Aktywacja trybu ustawień 4 Przycisk MEM: wyświetlanie najwyższych lub najniższych zapisanych danych pogody

Przycisk Ustawianie czasu budzenia

Przycisk włączanie i wyłączanie radia wybór stacji radiowej 7 głośnik 8 włącznik/wyłącznik ustawianie jasności wyświetlacza

przełącznik BZ/FM/ wybór źródła budzenia 10 gniazdo USB gniazdo przyłączeniowe do ładowania urządzeń zewnętrznych (smartfon, odtwarzacz MP3 itd.) przez USB 11 antena przewodowa UKF 12 gniazdo 5V 2A Gniazdo przyłączeniowe zasilacza 13 przycisk °C/°F Zmiana jednostki pomiaru temperatury 14 przycisk CH wyświetlanie wartości temperatur zewnętrznych (tylko wtedy, jeżeli w użytku jest kilka radiowych czujników zewnętrznych) rozpoczęcie lub przerwanie odbioru radiowego do czujnika zewnętrznego 15 przycisk WAVE rozpoczęcie/przerwanie odbioru radiowego do nadajnika sygnału czasu 16 regulator wielofunkcyjny wybór wartości potwierdzenie ustawień aktywowanie funkcji Snooze funkcja czasomierza (tryb automatyczny wyłączony) w trybie radia ustawianie głośności bez rysunku: Zasilacz Druckbuch WS1604 Alle Sprachen.indb 139 21.02.2017 09:25:43W skrócie

Stacja pogodowa z radiobudzikiem WS 1604 Wyświetlacz 17 symbol pogody 18 symbol ostrzeżenia przed oblodzeniem 19 symbol odbioru radiowego 20 Godzina 21 symbol budzenia (2x) 22 symbole czujnika zewnętrznego

numer czujnika zewnętrznego, którego temperatura wyświetla się dane czujnika zewnętrznego są automatycznie sprawdzane i wyświetlane po kolei stan naładowania baterii czujnika zewnętrznego aktualny trend pogodowy 23 temperatura zewnętrzna w °C lub °F 24 temperatura wewnętrzna w °C lub °F 25 wilgotność powietrza w procentach (wewnątrz) 26 aktualny skrót dnia w ustawionym języku 27 ustawiona częstotliwość radiowa

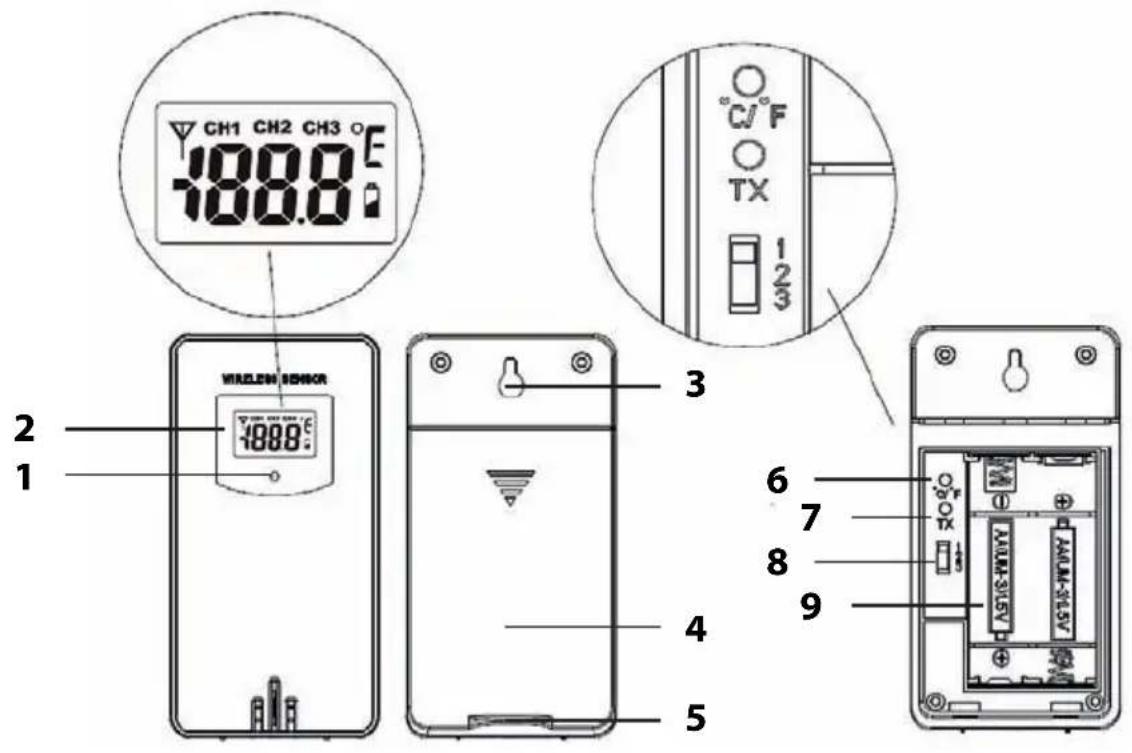

Stacja pogodowa z radiobudzikiem WS 1604 Polski Radiowy czujnik zewnętrzny 1 kontrolka, świeci w trakcie przesyłania danych 2 wyświetlacz z następującymi wskazaniami (od lewej do prawej): symbol przesyłania, kanał, temperatura w °C lub °F, stan naładowania baterii 3 Ucho do podwieszania 4 osłona komory baterii 5 stopka do rozstawiania 6 przełącznik °C/°F: Zmiana jednostki pomiaru temperatury 7 przełącznik TX: natychmiastowe przesyłanie danych pogody przez naciśnięcie przycisku 8 przełącznik 1, 2, 3: wybór numeru kanału przesyłania 9 Kieszeń na baterie

Stacja pogodowa z radiobudzikiem WS 1604 Uruchomienie Zachowując odpowiednią kolejność, włożyć najpierw baterie do radiowego czujnika zewnętrznego. Tylko tak stacja pogodowa działa bez usterek. Nie używać akumulatorów, ponieważ mają za niskie napięcie (tylko 1,2 V zamiast 1,5 V). Wpływa to między innymi na dokładność pomiaru. W miarę możliwości należy używać baterii alkalicznych zamiast baterii cynkowo-węglowych. Baterie alkaliczne wytrzymują dłużej, szczególnie w niskich temperaturach zewnętrznych. Radiowy czujnik zewnętrzny

1. Zdjąć osłonę komory baterii z tyłu czujnika zewnętrznego, naciskając z niewielką

siłą nadrukowaną strzałkę. Odsunąć osłonę komory baterii w kierunku strzałki z czujnika zewnętrznego.

2. 2 baterie typu LR03 (AAA) / 1,5 V włożyć zgodnie z rysunkiem znajdującym się na dole

komory baterii. Zwrócić przy tym uwagę na prawidłową biegunowość baterii (+/-).

3. Nasunąć osłonę komory baterii na czujnik zewnętrzny.

stacja bazowa z radiem WSKAZÓWKA dotycząca strat materialnych − Stosować wyłącznie zasilacz sieciowy znajdujący się w zakresie dostawy. Stację bazową można użytkować również bez baterii wspomagającej. Użytkowanie wyłącznie z baterią - bez podłączenia do zasilania - nie jest możliwe. W razie awarii zasilania bateria typu CR2032, 3V zapewnia, że wprowadzone ustawienia (np. godziny budzenia) zostają zachowane przez kilka godzin. W momencie dostawy bateria wspomagająca jest już włożona i ma pasek izolacyjny, chroniący przed przedwczesnym rozładowaniem.

1. Odkręcić śrubę mocującą pokrywy komory baterii na spodzie za pomocą wkrętaka

2. Zdjąć pokrywę komory baterii.

3. Wyciągnąć paski izolacyjne.

4. Proszę ponownie założyć pokrywkę baterii i dokręcić śrubę mocującą.

5. Odwinąć antenę przewodową UKF i zamocować jej koniec jak najwyżej na ścianie

lub na regale, np. za pomocą taśmy klejącej.

6. Wtyczkę dostarczonego zasilacza włożyć do gniazda przyłączeniowego podstawy.

Stacja pogodowa z radiobudzikiem WS 1604 Polski

7. Zasilacz należy podłączyć do gniazda, którego napięcie sieciowe odpowiada

podanemu w części „Dane techniczne”. Rozpoczęcie odbioru radiowego Zanim stacja bazowa zbierze wszystkie dane pogody i otrzyma sygnały radiowe od nadajnika sygnału czasu, może minąć 30 minut. Po doprowadzeniu prądu do stacji bazowej na wyświetlaczu pojawiają się wszystkie dostępne dane. Urządzenie przełącza się jednocześnie na odbiór i wyszukuje sygnały radiowe nadajnika sygnału czasu i radiowego czujnika zewnętrznego. Liczba fal radiowych na wyświetlaczu wskazuje przy tym jakość odbioru nadajnika sygnału czasu: czym więcej fali radiowych na wyświetlaczu, tym lepsza siła sygnału. Kiedy odebrane zostaną sygnały nadajnika sygnału czasu i radiowego czujnika zewnętrznego o odpowiedniej sile, na wyświetlaczu pojawią się na stałe poszczególne dane. Nadajnik sygnału czasu: Godzina i data Symbol wieży radiowej Radiowy czujnik zewnętrzny Temperatura zewnętrzna Stacja bazowa od tej pory będzie każdej nocy przełączać się kilka razy automatycznie na odbiór. Przy czym wyświetlany czas jest porównywany i w razie potrzeby korygowany czasem otrzymanym z nadajnika znacznika czasu. W przypadku braku wystarczająco silnego sygnału, stacja bazowa przestaje pobierać sygnał po kilku minutach i gaśnie symbol wieży radiowej. Proces ten jest wznawiany w późniejszym czasie. Godziny mijają w takiej sytuacji normalnie dalej (od początkowej godziny „00:00”). Druckbuch WS1604 Alle Sprachen.indb 143 21.02.2017 09:25:44Rozpoczęcie odbioru radiowego

Stacja pogodowa z radiobudzikiem WS 1604 Lista kontrolna w przypadku braku wskazań danych na wyświetlaczu Brak wskazań danych z nadajnika sygnału czasu

1. Sprawdzić, czy miejsce ustawienia stacji bazowej jest odpowiednie, patrz „Wybór

miejsca ustawienia”.

2. Uruchomić odbiór jeszcze raz ręcznie, patrz „Ręczne uruchamianie odbioru

3. Odczekać, aż stacja bazowa automatycznie przełączy się ponownie na tryb

odbioru. W godzinach nocnych odbiór jest z reguły lepszy.

4. Wprowadzić ustawienia ręcznie, jeżeli w danej lokalizacji nie ma możliwości

odbioru, patrz „Ręczne ustawianie godziny i daty”. Brak wskazań danych z radiowego czujnika zewnętrznego

1. Sprawdzić, czy baterie są prawidłowo włożone.

2. Sprawdzić, czy miejsce ustawienia radiowego czujnika zewnętrznego jest

odpowiednie, patrz „Wybór miejsca ustawienia”.

3. Przytrzymać wciśnięty przycisk CH, aby ręcznie uruchomić odbiór radiowy do

czujnika zewnętrznego.

4. W przypadku stosowania pojedynczego radiowego czujnika zewnętrznego

(standard) do przesyłania danych z reguły stosowany jest kanał przesyłania 1. Nacisnąć przycisk CH tak długo, aż na wyświetlaczu pojawi się

W razie potrzeby następnie należy sprawdzić, czy w radiowym czujniku zewnętrznym suwak jest ustawiony również na „1”. Wskazówka: można korzystać również z każdego innego kanału przesyłania. Musi być on jednak identyczny w stacji bazowej i czujniku zewnętrznym. Ręczne ustawianie godziny i daty Jeżeli między dwoma naciśnięciami przycisku minie ok. 20 sekund, proces ustawiania zostanie automatycznie zakończony i trzeba będzie go powtórzyć. Wprowadzone już ustawienia pozostaną zapisane. Ustawienia wprowadzane są za pomocą regulatora wielofunkcyjnego. Obrót: wybór ustawienia, Naciśnięcie: potwierdzenie wybranego ustawienia. Druckbuch WS1604 Alle Sprachen.indb 144 21.02.2017 09:25:44Rozpoczęcie odbioru radiowego

Stacja pogodowa z radiobudzikiem WS 1604 Polski

1. Przytrzymać wciśnięty przycisk SET, aż na wyświetlaczu zacznie migać komunikat

„24 Hr” lub „12 Hr”.

2. Regulatorem wielofunkcyjnym należy ustawić żądany format czasu.

Po wybraniu 12-godzinnego formatu czasu godziny przedpołudniowe są oznaczone na wyświetlaczu jako „AM”, a popołudniowe jako „PM”.

3. Nacisnąć regulator wielofunkcyjny, aby potwierdzić ustawienie. Na wyświetlaczu

4. Regulatorem obrotowym należy wybrać strefę czasową, w której przebywa

użytkownik (w większości krajów europejskich prawidłowym ustawieniem jest „00”).

5. Nacisnąć regulator wielofunkcyjny, aby potwierdzić ustawienie.

6. Wprowadzić poniższe ustawienia:

− godzina − minuty − format daty (dzień/miesiąc lub miesiąc/dzień) − rok − miesiąc − dzień − język skrótu dnia tygodnia „DZIEŃ” − Symbol pogody

7. Następnie nacisnąć regulator wielofunkcyjny, aby zakończyć procedurę.

Ręczne uruchamianie odbioru radiowego do nadajnika sygnału czasu Jeżeli pokazany obok symbol sygnału radiowego nie wyświetla się, oznacza to, że sygnały radiowe nadajnika sygnału czasu nie są odbierane. Wskaźnik godziny funkcjonuje mimo to precyzyjnie dalej. − Przytrzymać wciśnięty przycisk WAVE, aż symbol sygnału radiowego wyświetli się ponownie. W ten sposób odbiór radiowy uruchamia się ręcznie. Prosimy pamiętać: Jeżeli odbiór nie zakończył się pomyślnie, symbol odbioru zgaśnie po kilku minutach i godzina na wyświetlaczu będzie pokazywana dalej normalnie. W przypadku pomyślnego odbioru budzik radiowy ustawi się na godzinę nadajnika sygnału czasu. Jeżeli ustawienia ręczne zostały już wprowadzone, zostaną automatycznie dostosowane. Druckbuch WS1604 Alle Sprachen.indb 145 21.02.2017 09:25:44Rozpoczęcie odbioru radiowego

Stacja pogodowa z radiobudzikiem WS 1604 Wybór miejsca ustawienia WSKAZÓWKA dotycząca strat materialnych − Stację bazową i czujnik radiowy należy chronić przed kurzem, uderzeniami, skrajnymi temperaturami oraz bezpośrednim nasłonecznieniem. − Podstawę należy również chronić przed wilgocią. Należy ją umieszczać wyłącznie w suchym, zamkniętym pomieszczeniu. Czujnik radiowy jest zabezpieczony przed wilgocią, musi być jednak chroniony przed bezpośrednim zawilgoceniem, np. podczas deszczu. Odbiór radiowy między stacją bazową a radiowym czujnikiem zewnętrznym Maksymalna odległość między stacją bazową a czujnikiem radiowym może wynosić 60metrów. Ten zasięg jest jednak możliwy również tylko przy „bezpośrednim kontakcie wzrokowym”. Ograniczające materiały budowlane, np. żelazobeton, zmniejszają lub utrudniają odbiór radiowy między stacją bazową a czujnikiem zewnętrznym. Zasięg sygnału mogą również zakłócać takie urządzenia, jak telewizor, telefony bezprzewodowe, komputer czy świetlówki. Stacji bazowej i czujnika zewnętrznego nie wolno ustawiać bezpośrednio na ziemi. Ogranicza to zasięg. W przypadku niskich temperatur zimą wydajność baterii czujnika zewnętrznego może się znacznie zmniejszyć. Ogranicza to zasięg nadawania. Odbiór radiowy między stacją bazową a nadajnikiem sygnału czasu Zachować odstęp od telewizorów, komputerów i monitorów. Ponadto w pobliżu stacji bazowej nie powinny znajdować się stacje bazowe telefonów bezprzewodowych. W godzinach nocnych odbiór jest z reguły lepszy. Jeżeli przez cały dzień stacja bazowa nie odbierze sygnałów, to nocą i tak może odebrać sygnał od razu i o pełnej sile. W zależności od miejsca ustawienia w rzadkich przypadkach może się zdarzyć, że sygnały stacji bazowej będą odbierane przez inny nadajnik sygnału czasu lub nawet na zmianę przez dwa nadajniki sygnału czasu. Nie jest to błąd urządzenia. W takim przypadku należy zmienić miejsce ustawienia stacji bazowej. Warunki pogodowe, np. silne burze, mogą powodować zakłócenia odbioru. Czasami może dochodzić do krótkotrwałego wyłączania nadajnika, np. z powodu prac konserwacyjnych. Ustawianie stacji bazowej − Stację bazową należy ustawiać jak najbliżej okna. Tam odbiór jest z reguły najlepszy. Druckbuch WS1604 Alle Sprachen.indb 146 21.02.2017 09:25:44Rozpoczęcie odbioru radiowego

Stacja pogodowa z radiobudzikiem WS 1604 Polski Ustawianie radiowego czujnika zewnętrznego NIEBEZPIECZEŃSTWO poważnych obrażeń ciała − W przypadku instalacji ściennej w miejscu montażu nie wolno układać w ścianie kabli elektrycznych, rur gazu lub wody. Podczas wiercenia otworów występuje niebezpieczeństwo porażenia prądem! Radiowy czujnik zewnętrzny jest wyposażony w zaczep do zawieszania z tyłu oraz w nóżkę do rozstawiania. − Czujnik zewnętrzny należy ustawić lub zawiesić w miejscu, w którym jest chroniony przed bezpośrednim oddziaływaniem warunków atmosferycznych (deszcze, słońce, wiatr itd.). Właściwe miejsca ustawienia to np. pod daszkiem lub w wiacie. Korzystanie z innych czujników radiowych Stacja bazowa jest dostarczana z czujnikiem radiowym. Można ją jednak użytkować z maksymalnie trzema czujnikami zewnętrznymi. Aby uzyskać więcej informacji lub złożyć płatne zamówienie, należy skontaktować się pod adresem service@ade- germany.de. Czujniki zewnętrzne mogą później znajdować się w różnych pomieszczeniach lub na dworze. Do każdego numeru należy przydzielić własny numer (= nr kanału przesyłania). Sposób postępowania:

1. Ustawić stację bazową i czujnik zewnętrzny blisko siebie.

2. Zdjąć osłonę pokrywy baterii z tyłu czujników zewnętrznych.

3. Przełącznikami należy ustawić własny kanał dla każdego czujnika zewnętrznego.

Czujnik wchodzący w skład zakresu dostawy wykorzystuje standardowo kanał 1, dla drugiego czujnika należy więc wybrać kanał 2.

4. Włożyć dwie baterie typu wskazanego na spodzie.

Zwrócić uwagę na prawidłową biegunowość (+/-).

5. Ponownie założyć osłonę komory baterii.

6. Przyciskiem CH wybrać odpowiedni czujnik zewnętrzny (1, 2 lub 3), aby wyświetlić

jego dane. Można również ponownie nacisnąć przycisk CH, aż na wyświetlaczu nad temperaturą zewnętrzną pojawi się . Oznacza to, że dane czujników zewnętrznych są sprawdzane i wyświetlane automatycznie po kolei. Jeżeli po włożeniu baterii nie wyświetli się numer kanału, należy przy właściwym czujniku radiowym nacisnąć przycisk TX. W ten sposób dane pogody zostaną przekazane bezpośrednio do stacji bazowej. Następnie nowy czujnik zewnętrzny można ustawić w jego właściwym miejscu ustawienia. Druckbuch WS1604 Alle Sprachen.indb 147 21.02.2017 09:25:44Informacje o nadajniku sygnału czasu DCF77

Stacja pogodowa z radiobudzikiem WS 1604 Informacje o nadajniku sygnału czasu DCF77 Zegar radiowy wbudowany w stację bazową otrzymuje sygnały radiowe od nadajnika sygnału czasu DCF77. Wysyła on na częstotliwości fal radiowych 77,5 kHz dokładny i oficjalny czas Republiki Federalnej Niemiec. Nadajnik jest ustawiony w Mainflingen koło Frankfurtu nad Menem i dzięki swojemu zasięgowi do 2000 km przekazuje wymagane sygnały radiowe do większości zegarów sterowanych radiowo w Europie Zachodniej. Po doprowadzeniu zasilania do stacji bazowej, przełączy się ona na tryb odbioru i wyszuka sygnał z nadajnika DCF77. Jeżeli ferrytowa antena prętowa wbudowana w budziku radiowym odbierze sygnał czasu o dostatecznej sile, na wyświetlaczu pojawi się godzina. Stacja bazowa włącza się kilka razy dziennie i synchronizuje godzinę z sygnałem radiowym nadajnika DCF77. W przypadku braku odbioru, np. podczas silnej burzy, urządzenie będzie działało precyzyjnie dalej i o najbliższej przewidzianej godzinie ponownie przełączy się automatycznie na odbiór. Druckbuch WS1604 Alle Sprachen.indb 148 21.02.2017 09:25:44Funkcje pogody

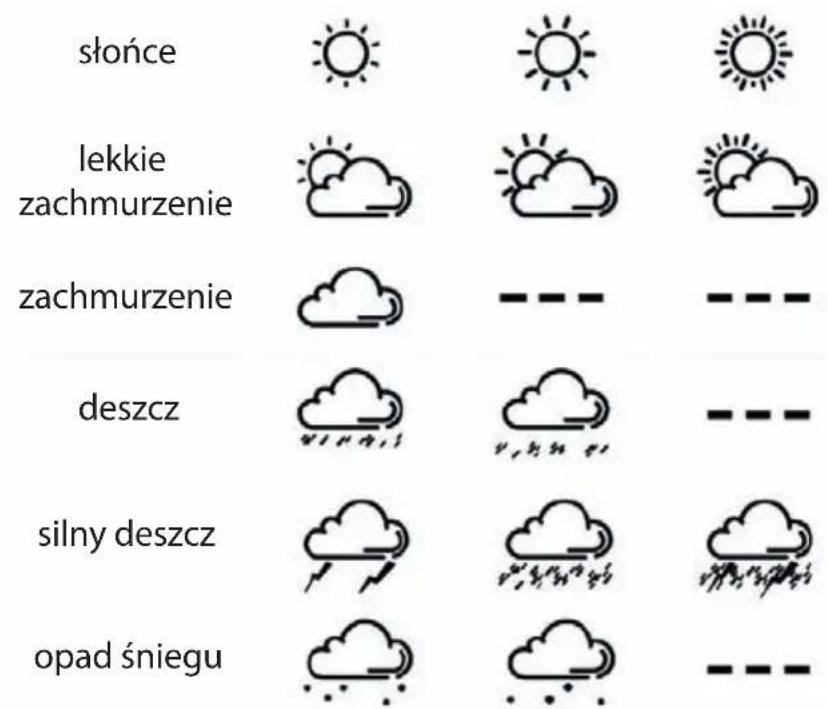

Stacja pogodowa z radiobudzikiem WS 1604 Polski Funkcje pogody prognoza pogody Informacji o prognozie pogody nie można wykorzystywać jeszcze około 12 godzin od uruchomienia, ponieważ stacja bazowa potrzebuje tego czasu na zebranie i przeanalizowanie danych pogody. Prognoza pogoda wynika z zebranych informacji oraz zmierzonych przy tym zmian ciśnienia powietrza. Prognoza odnosi się do obszaru wokół stacji bazowej o promieniu około 30-50km w ciągu najbliższych 8 godzin. Dokładność prognozy pogody oblicza się na około 75%. Symbole pogody wskazują przypuszczalną pogodę w ciągu najbliższych 8 godzin, a nie aktualną pogodę. słońce lekkie zachmurzenie zachmurzenie deszcz silny deszcz opad śniegu Trend temperatury Trend temperatury zewnętrznej jest sygnalizowany strzałkami: temperatura wzrasta temperatura spada jeżeli nie wyświetla się żadna strzałka, trend temperatury jest stały. Druckbuch WS1604 Alle Sprachen.indb 149 21.02.2017 09:25:44Tryb radia

Stacja pogodowa z radiobudzikiem WS 1604 Zapisane dane pogody Przyciskiem MEM wyświetla się najwyższe i najniższe wartości z ostatnich 24 godzin dla temperatury i wilgotności powietrza. − Naciśnięcie 1 raz: wyświetlają się wartości MAX − Naciśnięcie 2 razy: wyświetlają się wartości MIN − Naciśnięcie 3 razy: zwykłe wskazanie na wyświetlaczu Aby usunąć zapisane wartości: − przytrzymać wciśnięty przycisk MEM przez ok. 3 sekundy, aż wyświetlane wartości zostaną skasowane. Alarm mrozu Jeżeli na wyświetlaczu pojawi się symbol mrozu, zmierzona temperatura zewnętrzna wynosi od -1°C do 3°C (od 30°F do 37°F). Również kiedy alarm mrozu nie wyświetla się, przy temperaturach zbliżonych do temperatury zamarzania zawsze istnieje niebezpieczeństwo zamarznięcia. Jeżeli stosuje się kilka czujników zewnętrznych, każdy z nich wskazuje własne ostrzeżenie przed mrozem. Tryb radia Słuchanie radia

1. Nacisnąć przycisk , aby włączyć radio.

Na wyświetlaczu pojawi się tryb radia „FM” (tryb radia UKF) i odebrana częstotliwość.

2. Przez krótki obrót przycisku

(przeciwnie lub zgodnie z ruchem wskazówek zegara) należy ustawić żądaną stację. Jeżeli stacja jest odbierana w jakości stereo, na wyświetlaczu pojawi się dodatkowo „ST”.

3. Regulatorem wielofunkcyjnym należy ustawić wybraną głośność.

4. W razie potrzeby można poprawić odbiór radiowy, ustawiając najpierw inną

częstotliwość. Jeżeli okaże się to nieskuteczne, należy zmienić pozycję anteny przewodowej.

5. Działanie radia kończy się przez ponowne naciśnięcie przycisku

Stacja pogodowa z radiobudzikiem WS 1604 Polski Automatyczne wyszukiwanie stacji

1. Włączyć radio (nacisnąć przycisk ).

2. Nacisnąć SET, aby uruchomić automatyczne wyszukiwanie stacji.

− Po znalezieniu stacji z dobrym odbiorem zostanie ona zapisana (P01, P02) itd. − Po zakończeniu wyszukiwania stacji włączona zostanie stacja zapisana jako pierwsza. − Poszczególne zapisane stacje można wybierać przez krótki obrót

Korzystanie z funkcji czasomierza (automatyczne wyłączenie)

1. Przy włączonym radiu należy przytrzymać wciśnięty regulator wielofunkcyjny, aż na

wyświetlaczu ustawiona zostanie cyfra, np. „30” (standardowe ustawienie wstępne).

2. Regulatorem wielofunkcyjnym należy ustawić żądaną wartość czasu (od 01 do 90).

Po upływie ustawionego czasu urządzenie wyłączy się automatycznie. Aktywowany czasomierz sygnalizowany jest na wyświetlaczu miganiem. Aby wyłączyć tę funkcję, należy zamiast wartości czasu (01 - 90) wybrać opcję „OFF”. Budzenie Ustawić przycisk BZ/FM/ na żądane źródło budzenia: Położenie BZ: budzenie przez brzęczyk. Położenie FM: budzenie przez ostatnio słuchaną stację radiową. Na stacji podstawowej można ustawić dwie oddzielne godziny budzenia: A1 i A2. Sposób postępowania jest zawsze identyczny. Ustawianie czasu budzenia Jeżeli między dwoma naciśnięciami przycisku minie ok. 20 sekund, proces ustawiania zostanie automatycznie zakończony i trzeba będzie go powtórzyć. Wprowadzone już ustawienia pozostaną zapisane.

1. Nacisnąć 1 raz krótko przycisk

. Na wyświetlaczu pojawi się „A1”. Aby wybrać czas budzenia „A2”, należy ponownie nacisnąć przycisk .

2. Przytrzymać wciśnięty przycisk

przez kilka sekund, aż zacznie migać wskazanie godziny budzenia.

3. Regulatorem wielofunkcyjnym należy ustawić wybraną godzinę budzenia.

Stacja pogodowa z radiobudzikiem WS 1604

4. Nacisnąć regulator wielofunkcyjny, aby potwierdzić ustawienie.

Na wyświetlaczu miga wskazanie minut.

5. Regulatorem wielofunkcyjnym należy ustawić wybraną minutę budzenia.

6. Nacisnąć regulator wielofunkcyjny, aby potwierdzić ustawienie.

Na wyświetlaczu miga „L20” lub wartość ostatnio ustawionej głośności.

7. Regulatorem wielofunkcyjnym należy ustawić wybraną głośność budzenia.

8. Nacisnąć regulator wielofunkcyjny, aby potwierdzić ustawienie.

Proces ustawiania jest zakończony. Podczas ustawiania czasu budzenia funkcja budzenia aktywuje się automatycznie. Można to rozpoznać po symbolach lub . Budzenie O ustawionej godzinie nastąpi budzenie przez wybrane źródło budzenia (brzęczyk lub radio), przy czym głośność budzenia zwiększa się wraz z czasem trwania budzenia. Wyłączenie alarmu budzenia na 24 godziny − Nacisnąć dowolny przycisk (oprócz regulatora wielofunkcyjnego), aby zakończyć alarm. Rozlegnie się ponownie po 24 godzinach. Funkcja automatycznego wyłączania Alarm wyłączy się automatycznie po 30 minutach, jeśli nie zostanie naciśnięty żaden przycisk. Rozlegnie się ponownie po 24 godzinach. Powtórne budzenia (funkcja drzemki) − Nacisnąć jeden raz regulator wielofunkcyjny, kiedy rozlegnie się sygnał budzenia. Sygnał budzenia cichnie, a na wyświetlaczu miga symbol budzenia lub oraz Z

Po 8 minutach urządzenie włącza się ponownie i budzi jeszcze raz. Proces ten można powtarzać wielokrotnie. Całkowite wyłączenie funkcji budzenia Ponowne naciśnięcie przycisku SET powoduje wyłączenie i ponowne włączenie danej funkcji budzenia. Naciśnięcie SET 1 raz: wyświetla się: alarm 1 aktywny, alarm 2 nieaktywny Naciśnięcie SET 2 razy: wyświetla się: alarm 1 nieaktywny, alarm 2 aktywny Naciśnięcie SET 3 razy: wyświetla się : alarm 1 i 2 aktywne 4 razy SET: symbole budzika nie wyświetlają się: alarm 1 i 2 są nieaktywne Druckbuch WS1604 Alle Sprachen.indb 152 21.02.2017 09:25:45Funkcja ładowania przez USB

Stacja pogodowa z radiobudzikiem WS 1604 Polski Funkcja ładowania przez USB Przez gniazdo ładowania z tyłu stacji bazowej można ładować urządzenia, takie jak smartfony lub odtwarzacz MP3, jeżeli stacja bazowa jest zasilana z sieci energetycznej. Należy przestrzegać instrukcji producenta podłączanego urządzenia. W trybie radia nie należy korzystać z funkcji ładowania, ponieważ mogą wystąpić hałasy zakłócające. − Połączyć gniazdo USB i zewnętrzne urządzenie kablem USB (nie znajduje się w zakresie dostawy). Pozostałe funkcje Ustawianie oświetlenia wyświetlacza Przełącznikiem ON/OFF z tyłu można regulować jasność wyświetlania: OFF - maksymalna i ciągła jasność. ON - jasność oświetlenia wyświetlacza dostosowuje się automatycznie do oświetlenia otoczenia. Zmiana jednostki pomiaru temperatury − Nacisnąć przycisk °C/°F, aby wyświetlić temperaturę w poszczególnych jednostkach miary: stopniach Celsjusza lub Fahrenheita. Przełączanie między czasem letnim i zimowym Przełączanie z czasu letniego na zimowy i odwrotnie odbywa się przy dobrym odbiorze sygnału czasu automatycznie. Jeżeli czas letni jest aktywny, na wyświetlaczu pojawi się „DST” (Daylight Saving Time). Wymiana baterii wspomagającej

1. Małym wkrętakiem krzyżowym należy otworzyć komorę baterii od spodu.

2. Zdjąć pokrywę komory baterii i wyjąć starą baterię.

3. Wsunąć nową baterię pod dwie wypustki utrzymujące i docisnąć je do dołu

z niewielką siłą, aby bateria stabilnie ułożyła się pod zaczepem mocującym i zatrzasnęła się słyszalnie. Zwrócić uwagę na prawidłową biegunowość (+/-). Biegun plus (+) musi być skierowany do góry.

4. Ponownie założyć pokrywę komory baterii i zabezpieczyć ją śrubą krzyżową.

Stacja pogodowa z radiobudzikiem WS 1604 Czyszczenie

1. Wyciągnąć wtyczkę zasilacza ze stacji bazowej.

2. W razie potrzeby przetrzeć stację bazową i czujnik zewnętrzny lekko zwilżoną

3. W pełni osuszyć urządzenie, zanim zostanie ono ponownie podłączone do źródła

zasilania. Usterka/środek zaradczy Usterka Możliwa przyczyna Brak odbioru sygnału godziny DCF77. Sprawdzić wybrane miejsce ustawienia. Ewentualnie uruchomić ręcznie odbiór radiowy. Ustawić ręcznie godzinę. Informacja o temperaturze czujnika jest za wysoka. Sprawdzić, czy czujnik nie jest narażony na działanie bezpośredniego nasłonecznienia. Na wyświetlaczu zamiast zmierzonych wartości temperatury lub wilgotności powietrza wyświetla się H.HH bądź LL.L. Wartości są większe lub niższe niż zakres pomiarowy. Na wyświetlaczu zamiast temperatury zewnętrznej pojawia się „--.-”. Przytrzymać wciśnięty przycisk CH, aby ręcznie uruchomić odbiór radiowy do czujnika zewnętrznego. Dodatkowo w komorze baterii czujnika radiowego można nacisnąć przycisk TX, aby szybciej przesłać dane do stacji bazowej. Przyciskiem CH należy wybrać dostępny czujnik zewnętrzny. Wskazanie jest nieczytelne, funkcja jest niejasna lub wartości są nieprawidłowe. Odłączyć stację bazową na kilka chwil od zasilania. Stacja bazowa nie odbiera sygnałów czujnika radiowego. Upewnić się, że w pobliżu czujnika radiowego lub stacji bazowej nie ma elektrycznych źródeł zakłóceń. Sprawdzić baterie w czujniku. Przesunąć stację bazową bliżej czujnika lub odwrotnie. Godzina jest błędna dokładnie o jedną, dwie, trzy itd. godziny. Prawdopodobnie ustawiono nieprawidłową strefę czasową. Druckbuch WS1604 Alle Sprachen.indb 154 21.02.2017 09:25:45Dane techniczne

Stacja pogodowa z radiobudzikiem WS 1604 Polski Dane techniczne Podstawa Model: Stacja pogodowa z radiobudzikiem WS 1604 Moc wejściowa: 5 V Bateria: 1x CR2032 (AA)/3 V (bateria wspomagająca) maks. pobór mocy: ok. 10 W tryb czuwania: maks. 0,4W Zakres pomiarowy - temperatura: -10 °C - 50 °C (14,2 °F - 122 °F) - wilgotność powietrza: 20% - 95% Radiowy czujnik zewnętrzny Baterie: 2x L06 (AA)/1,5 V Zakres pomiarowy: - temperatura: -25 °C - 50 °C (-13 °F - 122 °F) Częstotliwość nadajnika: 433, 92 MHz Zasięg: ok. 60 metrów (otwarta przestrzeń) Zasilacz typ: HX12-0502000-AG Moc wejściowa: 100-240 V~, 50/60 Hz Moc wyjściowa: 5 V /2 A Klasa ochronna:

Radio zakres częstotliwości: 87,5 -108 MHz moc wyjściowa dźwięku 3 W RMS Dystrybutor: Waagen-Schmitt GmbH Hammer Steindamm 27-29 22089 Hamburg, Germany Nasze produkty są stale rozwijane i usprawniane. Z tego powodu zawsze możliwe są zmiany w wyglądzie i zmiany techniczne. Druckbuch WS1604 Alle Sprachen.indb 155 21.02.2017 09:25:45Deklaracja zgodności

Stacja pogodowa z radiobudzikiem WS 1604 Deklaracja zgodności Niniejszym firma Waagen-Schmitt GmbH, oświadcza, że stacja pogodowa z radiobudzikiem WS1604 jest zgodna z dyrektywami 2014/53/UE, 2014/30/UE, 2014/35/ UE i 2011/65/UE. Pełny tekst deklaracji zgodności UE jest dostępny na poniższej stronie internetowej: www.ade-germany.de/de/DoC.html Niniejsza deklaracja traci swoją ważność przy samowolnej zmianie wprowadzonej w urządzeniu bez uzgodnienia z producentem. Hamburg, styczeń 2017 r. Waagen-Schmitt GmbH Hammer Steindamm 27-29 22089 Hamburg, Germany Gwarancja Firma Waagen-Schmitt GmbH gwarantuje przez 3 lata od daty zakupu bezpłatne usuwanie braków z tytułu błędów materiałowych lub produkcyjnych w drodze naprawy lub wymiany. W przypadku korzystania z gwarancji prosimy o podanie sprzedawcy artykułu wraz z dowodem zakupu (podając również powód reklamacji). Druckbuch WS1604 Alle Sprachen.indb 156 21.02.2017 09:25:45Utylizacja

Stacja pogodowa z radiobudzikiem WS 1604 Polski Utylizacja Utylizacja opakowania Opakowanie należy utylizować zgodnie z jego rodzajem. Tektura i karton powinny trafić do pojemnika na papier, folia do pojemnika na surowce wtórne. Utylizacja produktu Produkt należy utylizować zgodnie z przepisami obowiązującymi w danym kraju. Urządzeń nie wolno wyrzucać razem ze zwykłymi odpadami domowymi Po zakończeniu okresu użytkowania produkt należy przekazać do odpowiedniej utylizacji. Surowce wtórne znajdujące się w urządzeniu zostaną przekazane do recyklingu, co zmniejszy zanieczyszczenie środowiska. Zużyte urządzenie należy oddać do punktu zbiórki odpadów elektrycznych lub do punktu zbiórki surowców wtórnych. Więcej informacji można uzyskać od lokalnego zakładu utylizacji lub administracji gminy. Baterii i akumulatorów nie wolno wyrzucać razem z odpadami domowymi Wszystkie baterie i akumulatory należy oddawać do punktu zbiórki w gminie, dzielnicy lub sklepie. W ten sposób baterie i akumulatory mogą trafić do ekologicznej utylizacji. Druckbuch WS1604 Alle Sprachen.indb 157 21.02.2017 09:25:45Deklaracja zgodności Druckbuch WS1604 Alle Sprachen.indb 158 21.02.2017 09:25:45Deklaracja zgodności Druckbuch WS1604 Alle Sprachen.indb 159 21.02.2017 09:25:45Deklaracja zgodności Druckbuch WS1604 Alle Sprachen.indb 160 21.02.2017 09:25:45
