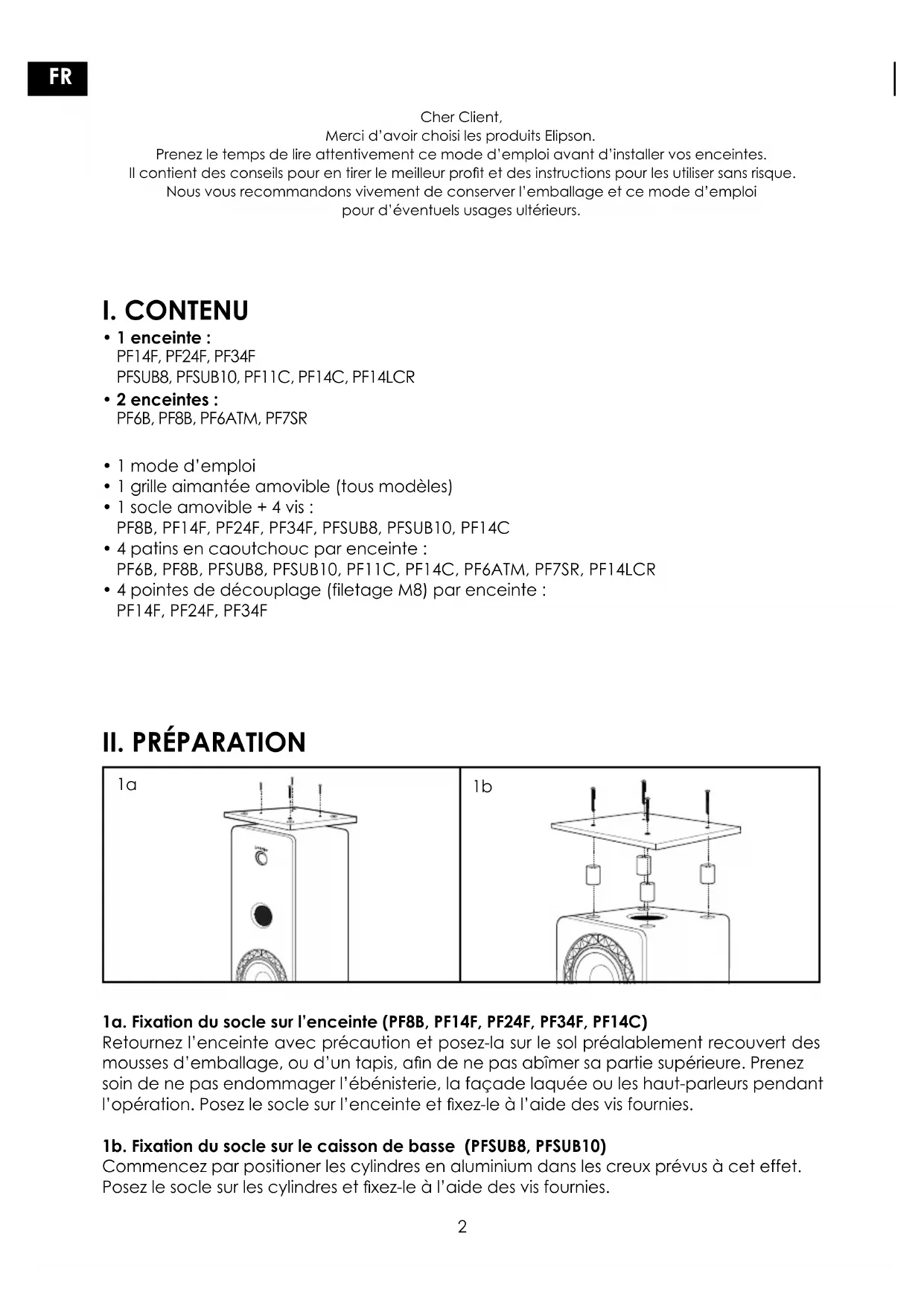

MODE D'EMPLOI Prestige Facet 14F ELIPSON

• 1 grille aimantée amovible (tous modèles)

• 1 socle amovible + 4 vis : PF8B, PF14F, PF24F, PF34F, PFSUB8, PFSUB10, PF14C

• 4 patins en caoutchouc par enceinte : PF6B, PF8B, PFSUB8, PFSUB10, PF11C, PF14C, PF6ATM, PF7SR, PF14LCR

• 4 pointes de découplage (filetage M8) par enceinte : PF14F, PF24F, PF34F Cher Client, Merci d’avoir choisi les produits Elipson. Prenez le temps de lire attentivement ce mode d’emploi avant d’installer vos enceintes. Il contient des conseils pour en tirer le meilleur prot et des instructions pour les utiliser sans risque. Nous vous recommandons vivement de conserver l’emballage et ce mode d’emploi pour d’éventuels usages ultérieurs. 1a. Fixation du socle sur l’enceinte (PF8B, PF14F, PF24F, PF34F, PF14C) Retournez l’enceinte avec précaution et posez-la sur le sol préalablement recouvert des mousses d’emballage, ou d’un tapis, an de ne pas abîmer sa partie supérieure. Prenez soin de ne pas endommager l’ébénisterie, la façade laquée ou les haut-parleurs pendant l’opération. Posez le socle sur l’enceinte et xez-le à l’aide des vis fournies. 1b. Fixation du socle sur le caisson de basse (PFSUB8, PFSUB10) Commencez par positioner les cylindres en aluminium dans les creux prévus à cet effet. Posez le socle sur les cylindres et xez-le à l’aide des vis fournies.

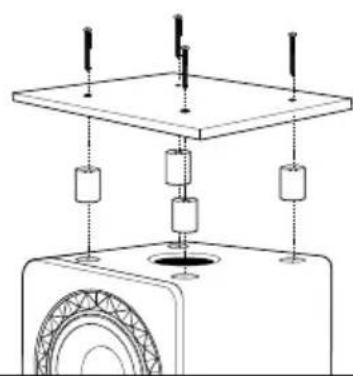

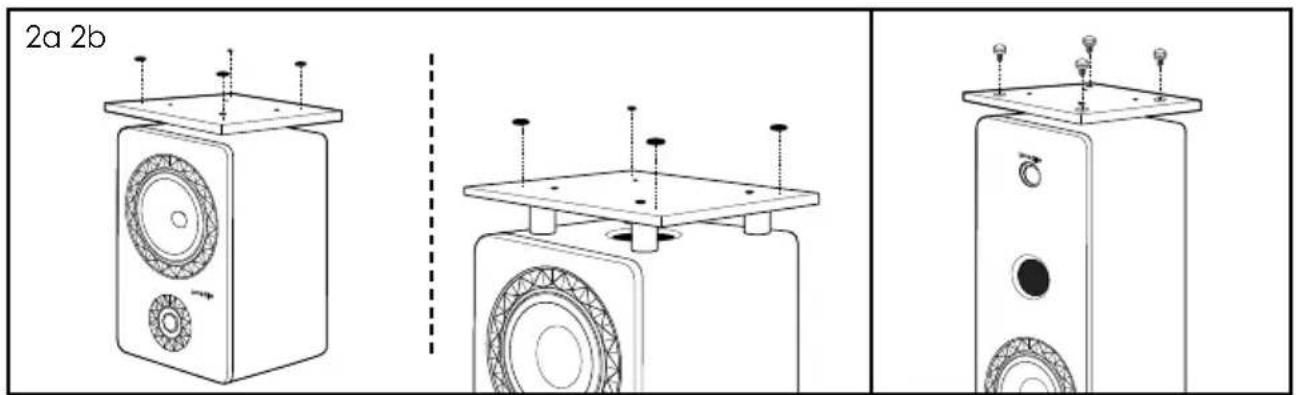

1b3 2a. Fixation des patins (PF8B, PF14C, PFSUB8, PFSUB10) Nous préconisons de coller les patins en caoutchouc pour les enceintes prévues avec le socle amovible. Si vous utilisez les enceintes sans le socle amovible, il est nécessaire de mettre les patins en caoutchouc au niveau des inserts prévus à cet effet, an d’éviter tout dommage. En règle générale, il vous est possible de coller les patins en caoutchouc en-dessous de l’enceinte ou de son socle an de protéger l’enceinte elle-même et son support. 2b. Fixation des pointes de découplage (PF14F, PF24F, PF34F) Après avoir xé le socle de l’enceinte, vissez les pointes de découplage sur celui-ci (pas d’outillage nécessaire). Remarque : La xation de patins ou de pointes de découplage permet de limiter les vibrations transmises au sol. 3a. Fixation des enceintes murales (PF7SR, PF14LCR) Assurez-vous de la planéité du support, de leur xation sur le mur (type de cheville) et que la structure de celui-ci puisse supporter le poids de l’enceinte. 2a 2b 3b. Placement de l’enceinte PF14LCR avec un écran xe ou une TV Positionnez les enceintes au plus proche de l’écran. Les accroches murales vous permettent de positionner l’enceinte horizontalement ou verticalement.FR

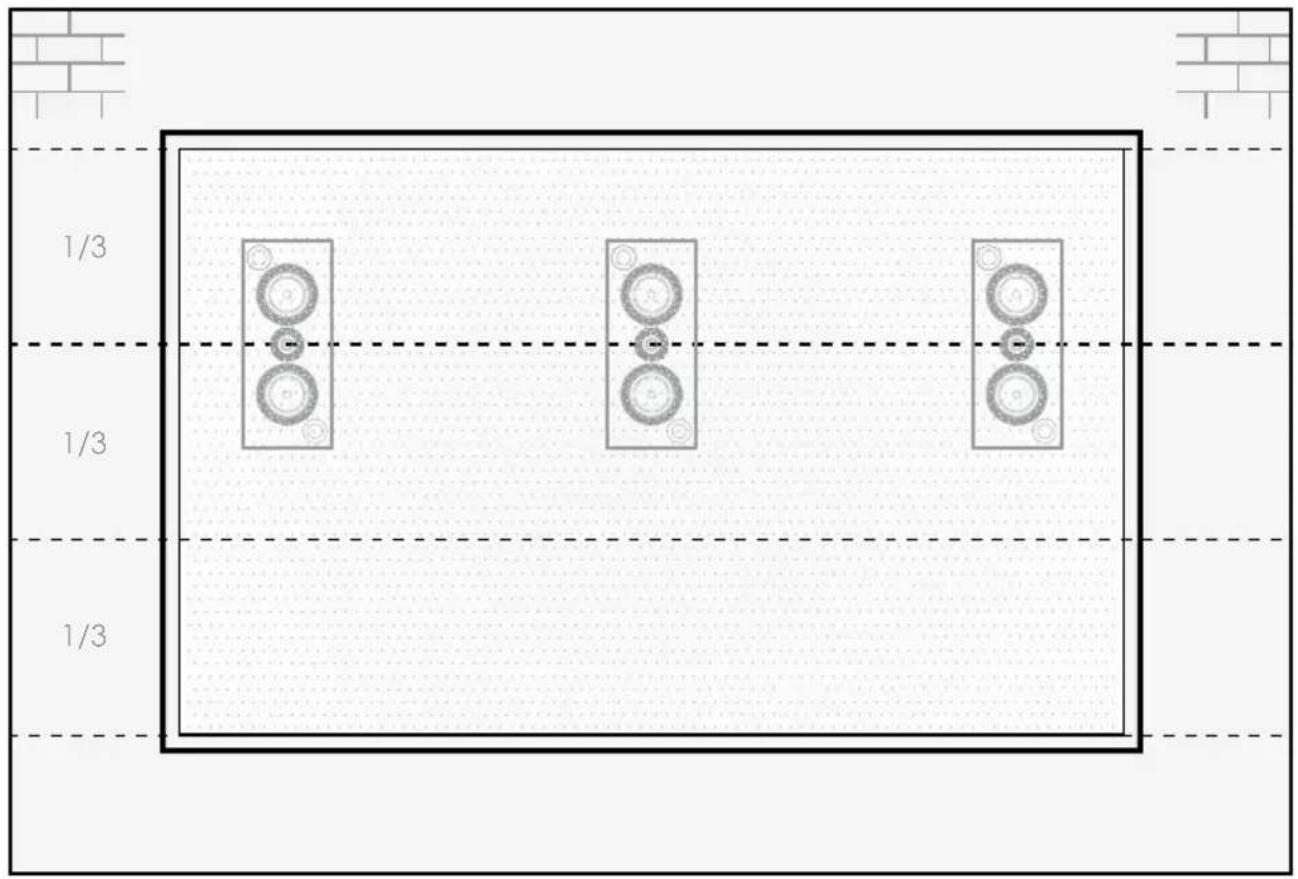

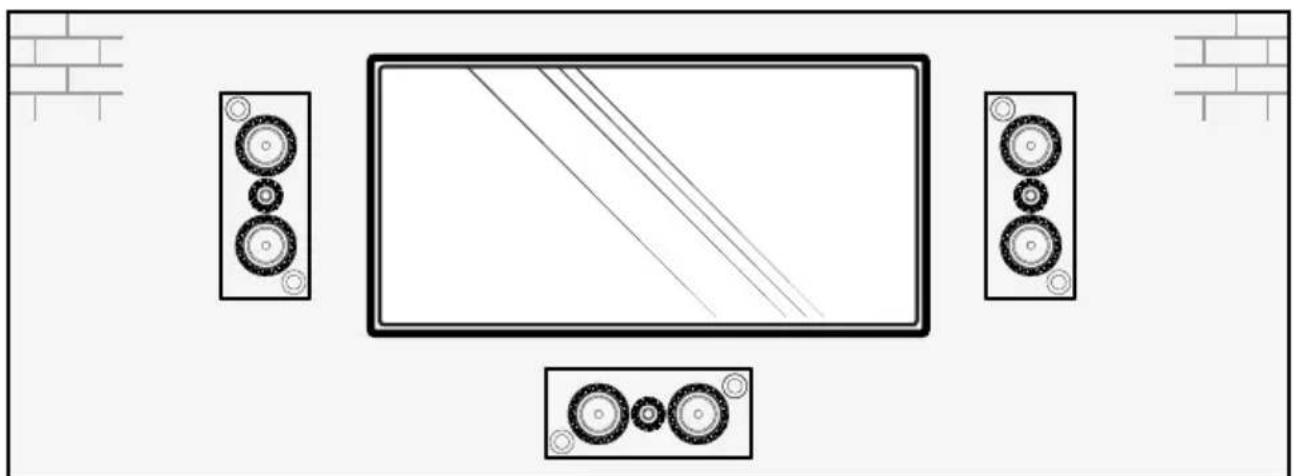

3c. Placement de l’enceinte PF14LCR derrière un écran de projection Si vous disposez d’un écran de projection acoustiquement transparent, nous vous recommandons de positionner les enceintes à une hauteur de 1/3 en partant du haut de l’écran avec comme référenciel la mi-hauteur de l’enceinte (axe du tweeter). Dans cette conguration, nous vous conseillons de retirer les grilles frontales magnétique en tissu des enceintes. 1/3 1/3 1/3

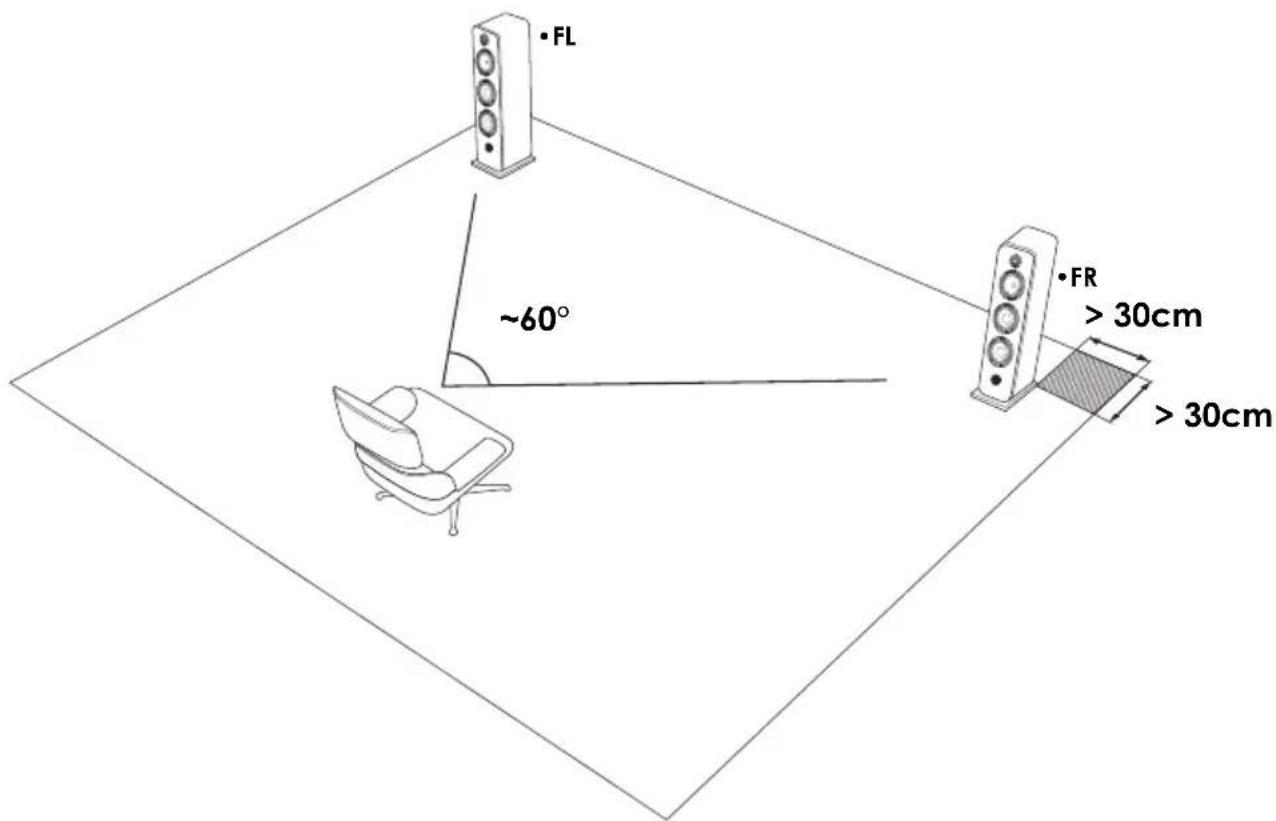

1. Placement des enceintes FL/FR

Les enceintes Prestige Facet ont été étudiées pour restituer le plus dèlement possible tous types de musique, à condition de respecter quelques règles an d’optimiser leurs performances et obtenir une scène sonore réaliste. Idéalement, les enceintes doivent être placées de façon symétrique face à la position d’écoute, de manière à former un triangle équilatéral. Les deux enceintes doivent être placées à la même hauteur et à la même distance du mur arrière et des surfaces latérales adjacentes. An d’optimiser le couplage enceinte/pièce d’écoute, nous vous préconisons les essais suivants :

• Avant tout, évitez de positionner les enceintes dans les angles de votre pièce. Il en résultera une augmentation articielle du niveau de grave, masquant la rapidité et le suivi mélodique (articulation) de ce registre.

• Dans un premier temps, ajuster l’écartement des deux enceintes, an de trouver l’équilibre réaliste entre une scène sonore large (enceintes éloignées) et scène sonore respectant la5 ponctualité des voix (enceintes proche).

• Dans un second temps, éloigner les enceintes du mur arrière par pas de 10 cm an de trouver l’équilibre entre profondeur de l’image sonore (loin du mur) et production de l’extrême grave (proche du mur).

• Enn, ajuster l’orientation des enceintes en les pivotant progressivement vers le centre de la zone d’écoute. Si vous laissez les enceintes parallèles, vous pouvez être amené à les rapprocher mutuellement, si vous les orientez à plus de 30°, vous pouvez augmenter leur écartement.

2. Branchements sur amplicateur Hi-Fi

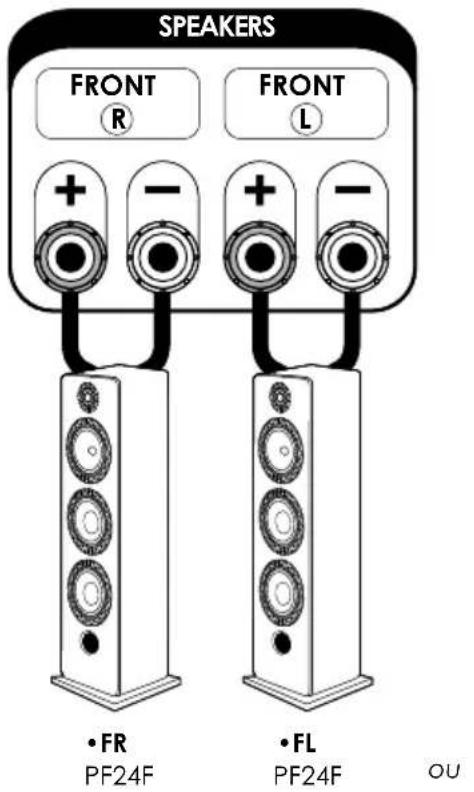

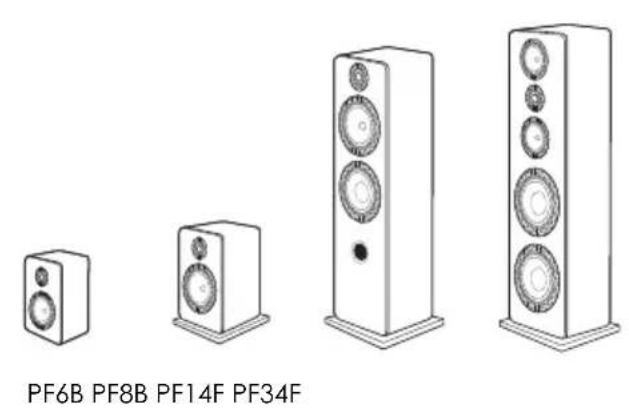

Le respect de la polarité des enceintes est impératif. Assurez-vous de bien connecter le pôle « + » de l’enceinte (Rouge) au pôle « + » de l’amplicateur. Puis assurez-vous de bien connecter le pôle « - » de l’enceinte (Noir) au pôle « - » de l’amplicateur. Une erreur de branchement provoquerait une image stéréo brouillée et une perte de graves. Utilisez du câble de bonne qualité prévu pour le branchement des enceintes. Les enceintes Elipson sont livrées pour un branchement en simple et bi-câblage. La bi-amplication est aussi possible (voir page 13). TOUS LES BRANCHEMENTS DOIVENT ÊTRE EFFECTUÉS AVEC L’AMPLIFICATEUR ÉTEINT. ~60° > 30cm > 30cm

1. Placement des enceintes principales FL/FR

Avant de poursuivre l’opération, merci de congurer votre installation en suivant les instructions des pages précédentes.

2. Placement de l’enceinte centrale C (PF11C, PF14C)

L’enceinte centrale doit être placée à proximité de l’écran pour une restitution réaliste des dialogues. Idéalement, elle est placée sous le téléviseur si le meuble TV le permet. Si un écran de projection standard est utilisé, l’enceinte centrale devra être placée au pied de l’écran an de garantir un son optimal. Si un écran micro-perforé est utilisé, elle pourra alors être placée derrière l’écran.

3. Placement du caisson de basse SW (PFSUB8, PFSUB10)

Le caisson de basse se place idéalement entre les 2 enceintes frontales, indifféremment à gauche ou à droite de l’enceinte centrale, légèrement décollé du mur également.

4. Placement des enceintes surround SL/SR (PF7SR, PF14LCR)

Les enceintes surround se placent indépendamment sur les murs latéraux, dans l’axe du point d’écoute. Elles doivent être positionnées à une hauteur de 60 cm au dessus du point d’écoute. Veuillez respectez le placement des enceintes PF7SR en utilisant les indications situées à l’arrière de celles-ci. FRONT

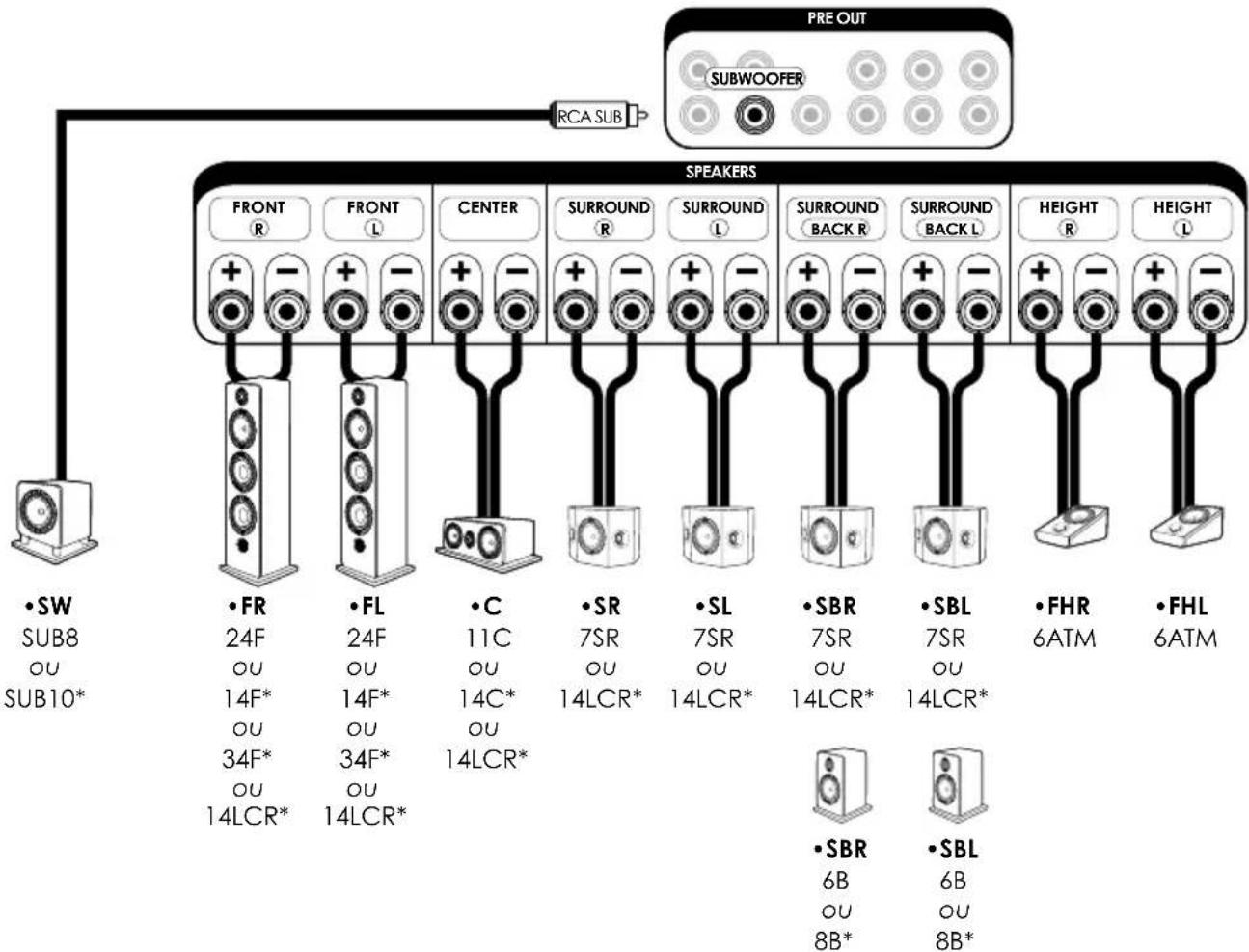

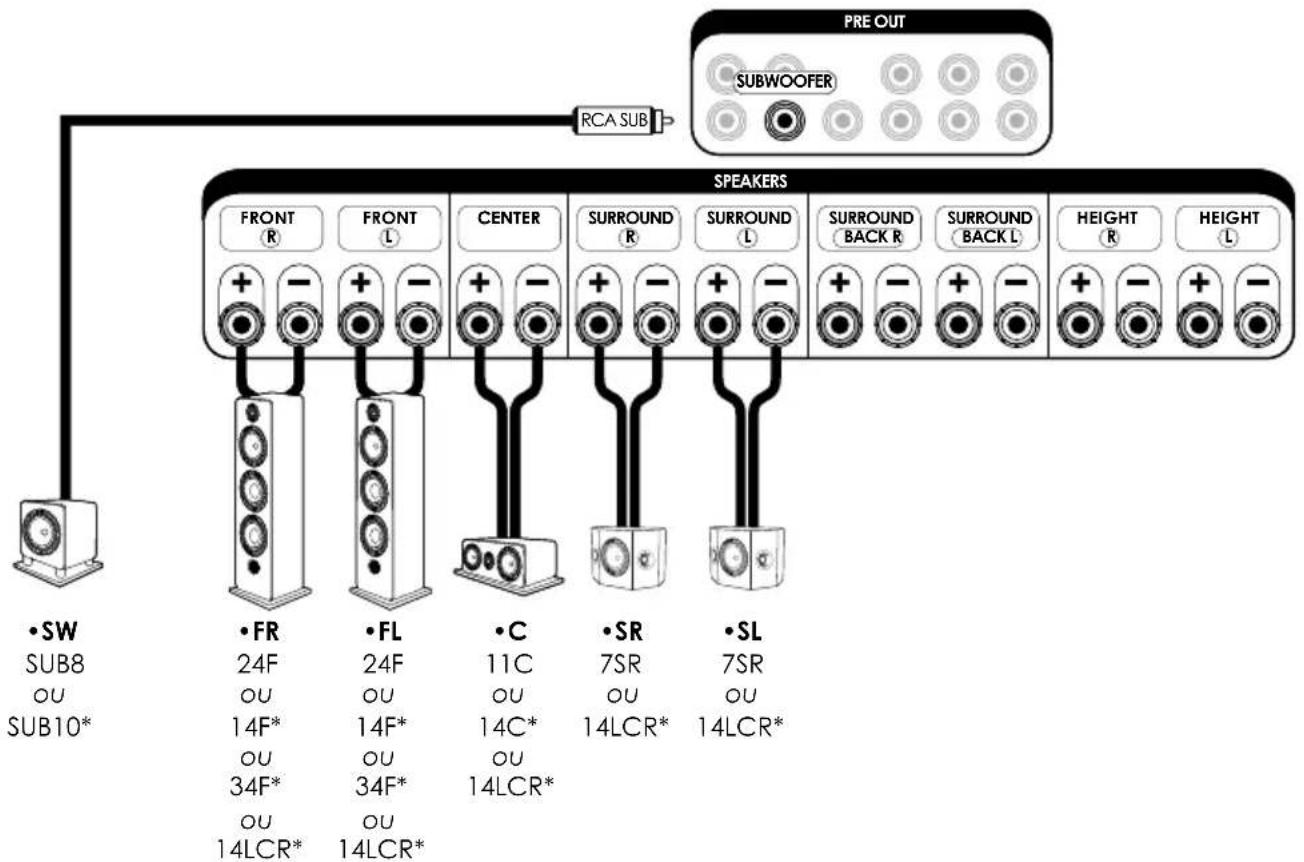

6. Branchements sur amplicateur Home-Cinéma et pré-amplicateur Home-Cinéma

Le respect de la polarité des enceintes est impératif. Assurez-vous de bien connecter le pôle « + » de l’enceinte (Rouge) au pôle « + » de l’amplicateur. Puis assurez-vous de bien connecter le pôle « - » de l’enceinte (Noir) au pôle « - » de l’amplicateur. Une erreur de branchement provoquerait une image stéréo brouillée et une perte de graves. Utilisez du câble de bonne qualité prévu pour le branchement des enceintes. Les enceintes Elipson sont livrées pour un branchement en simple et bi-câblage. La bi-amplication est aussi possible (voir page 13). TOUS LES BRANCHEMENTS DOIVENT ÊTRE EFFECTUÉS AVEC L’AMPLIFICATEUR ÉTEINT.

*Selon votre modèle FRONT

• SW SUBWOOFER Caisson de basse

V. INSTALLATION HOME-CINEMA 7.1

1. Placement des enceintes 5.1

Avant de poursuirvre l’opération, merci de congurer votre installation en suivant les instructions des pages précédentes.

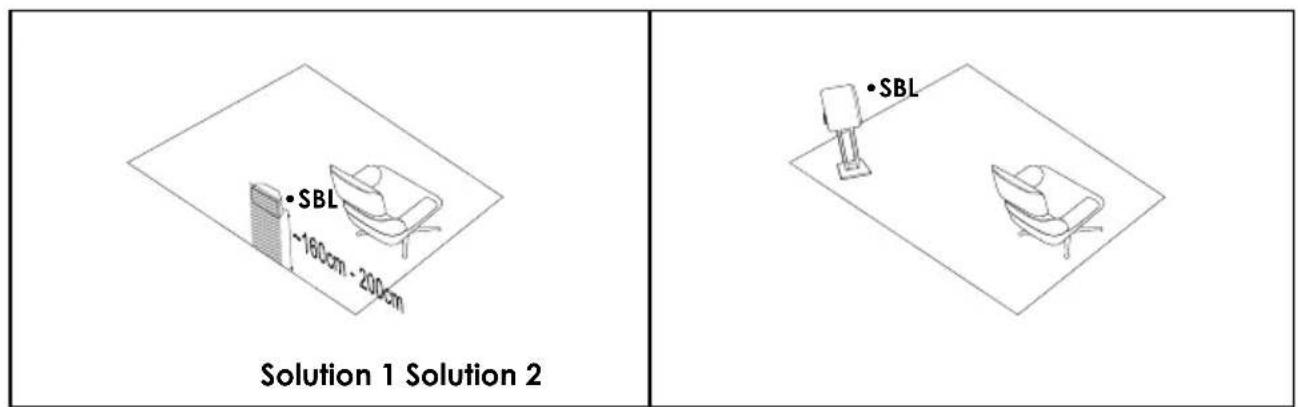

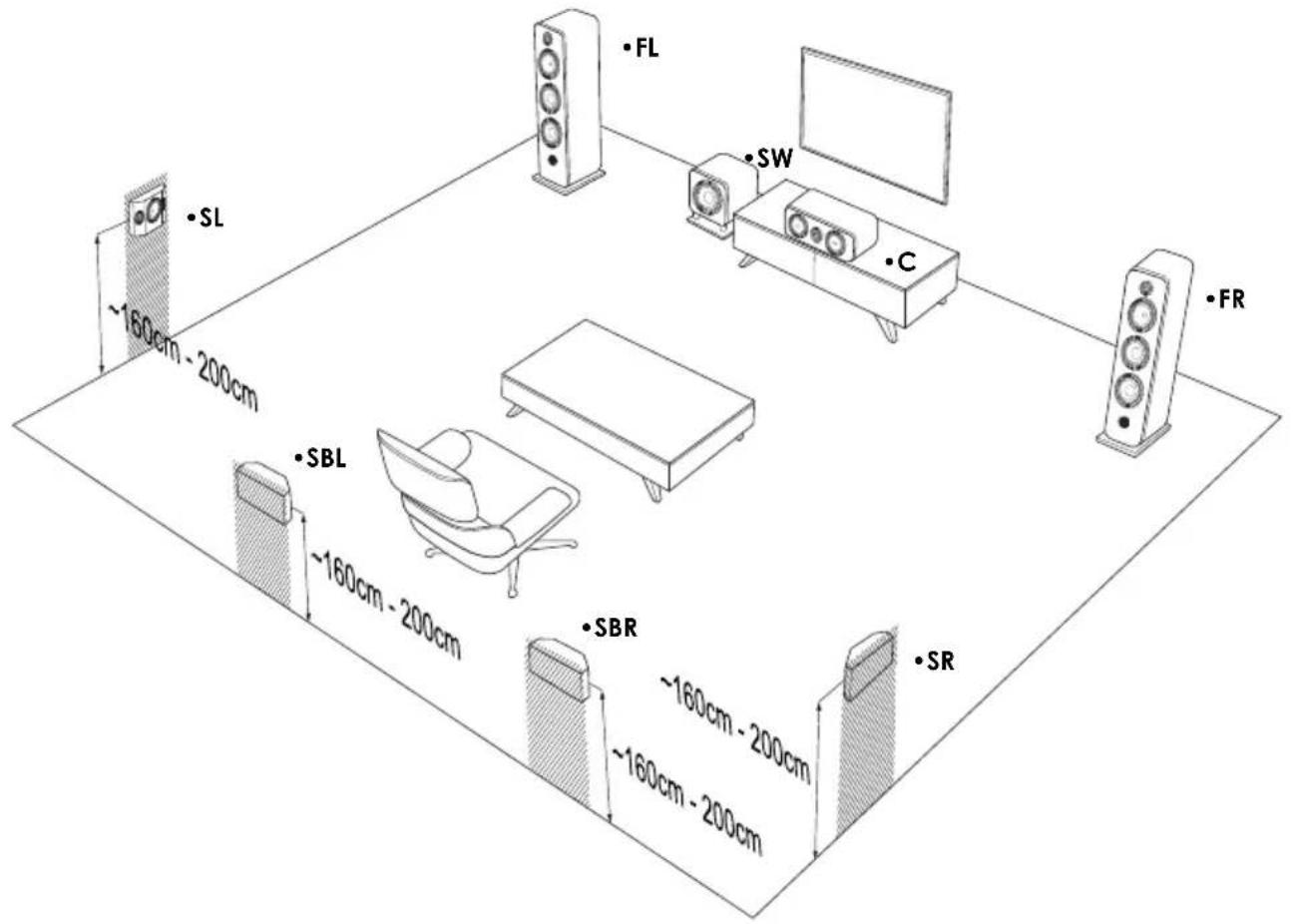

2. Placement des enceintes surround Back SBL/SBR (PF6B/PF8B ou PF7SR/PF14LCR)

Les enceintes surround back doivent idéalement être placées en arrière de la position d’écoute. Veuillez respectez le placement des enceintes PF7SR en utilisant les indications situées à l’arrière de celles-ci. Si la disposition de la pièce ne permet pas un placement arrière des enceintes surround back, il vous est possible d’utiliser les enceintes bibliothèque PF6B ou PF8B (voir schéma - solution 2) an de satisfaire au mieux la conguration 7.1.9 Remarque : Sur le placement des enceintes surround Back, il est possible de placer des enceintes bibliothèque PF6B ou PF8B à l’arrière de la position d’écoute. Il est cependant préférable de les placer en hauteur, idéalement sur pied. Solution 1 Solution 2

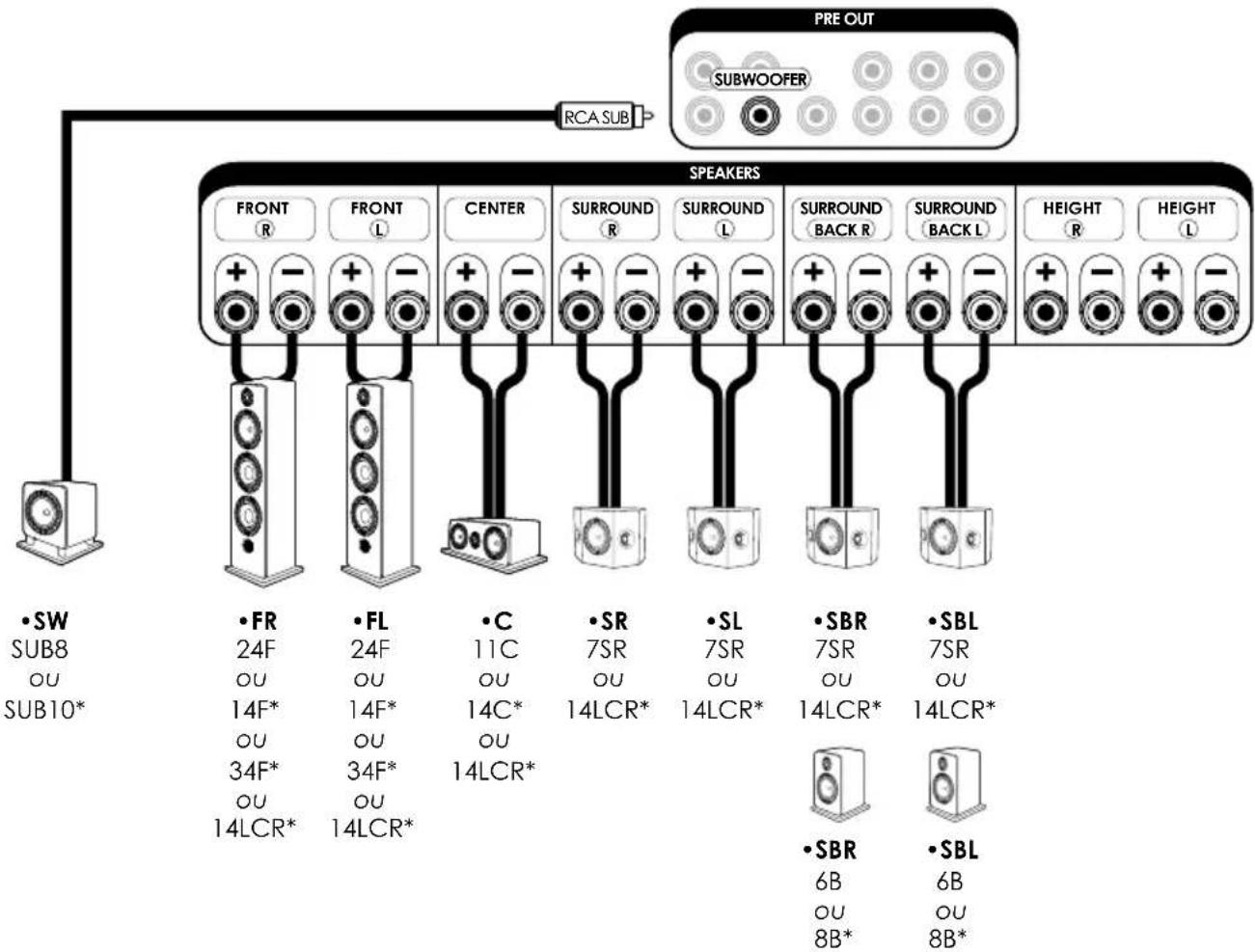

3. Branchements sur amplicateur Home-Cinéma et pré-amplicateur Home-Cinéma

Le respect de la polarité des enceintes est impératif. Assurez-vous de bien connecter le pôle « + » de l’enceinte (Rouge) au pôle « + » de l’amplicateur. Puis assurez-vous de bien connecter le pôle « - » de l’enceinte (Noir) au pôle « - » de l’amplicateur. Une erreur de branchement provoquerait une image stéréo brouillée et une perte de graves. Utilisez du câble de bonne qualité prévu pour le branchement des enceintes. Les enceintes Elipson sont livrées pour un branchement en simple et bi-câblage. La bi-amplication est aussi possible (voir page 13). TOUS LES BRANCHEMENTS DOIVENT ÊTRE EFFECTUÉS AVEC L’AMPLIFICATEUR ÉTEINT. *Selon votre modèle FRONT

• SW SUBWOOFER Caisson de basse

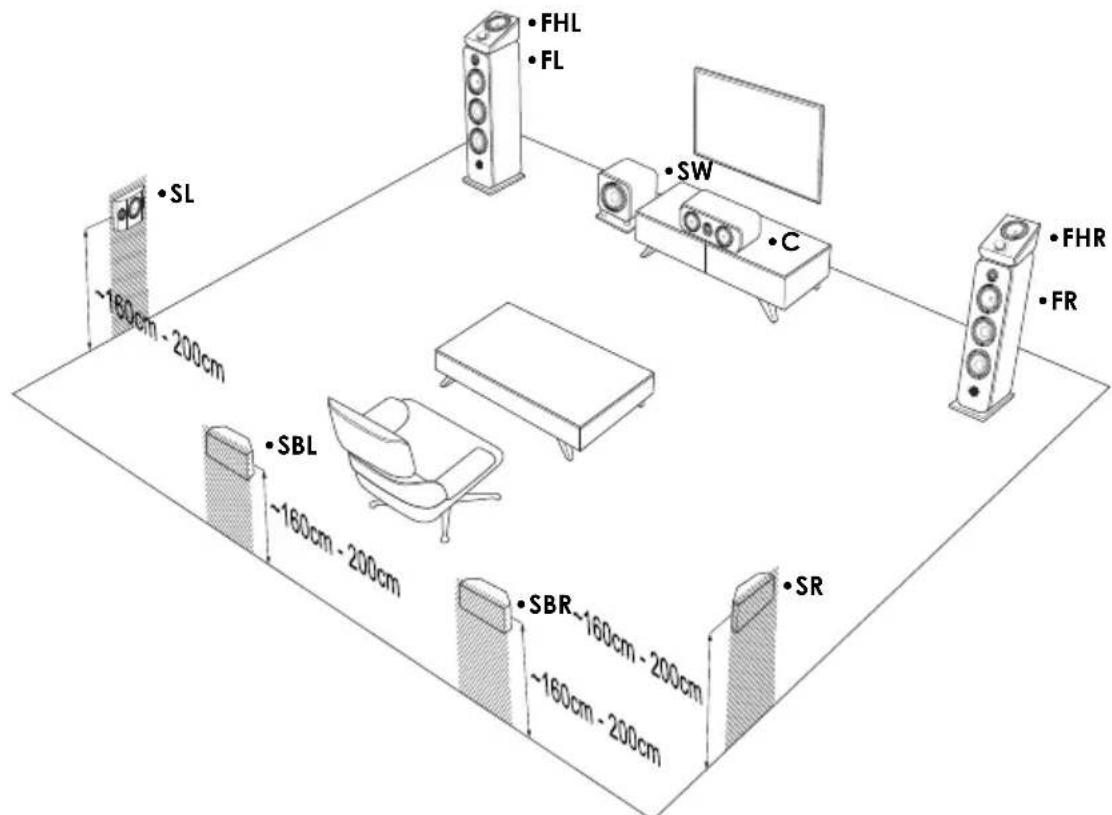

Les enceintes Atmos Prestige Facet se placent au-dessus des enceintes colonnes ou bibliothèques. Certication DOLBY ATMOS

est une technologie de reproduction du son surround pour le cinéma et le home-cinéma. Le procédé DOLBY ATMOS

permet la gestion de la verticalité du son en plus des formats format Dolby 5.1 ou 7.1 (plan horizontal) et crée donc une immersion sonore totale. Pour avoir accès à cette technologie et vivre l’expérience DOLBY ATMOS

, il faut donc vous équiper, en plus de votre système 5.1 ou 7.1, d’enceintes dédiées an d’émettre le son verticalement. Il existe des enceintes s’installant directement au plafond, mais qui peuvent nécessiter d’importants travaux d’installation, et des enceintes spéciques qui orientent le son vers le plafond depuis le sol. C’est cette deuxième solution, certiée DOLBY ATMOS

, que Elipson a adopté, simpliant ainsi votre installation. Ces enceintes, dont les haut-parleurs sont spéciquement ltrés et inclinés, émettent un champ sonore vers le plafond qui doit impérativement être rééchissant. Les ondes se reètent ainsi sur le plafond pour faire proter l’auditeur de cette dimension verticale du son. Le rendu est ultra réaliste, pour une expérience en immersion totale au cœur de votre lm. An de proter pleinement du son DOLBY ATMOS

, votre amplicateur doit être compatible avec cette technologie, et disposer du nombre sufsant de canaux et des traitements numériques associés. Attention : Un amplicateur capable de décoder les informations Dolby Atmos est indispensable au bon fonctionnement des enceintes. Contactez votre revendeur pour plus d’informations.

2. Branchements sur amplicateur Home-Cinéma et pré-amplicateur Home-Cinéma

Le respect de la polarité des enceintes est impératif. Assurez-vous de bien connecter le pôle « + » de l’enceinte (Rouge) au pôle « + » de l’amplicateur. Puis assurez-vous de bien connecter le pôle « - » de l’enceinte (Noir) au pôle « - » de l’amplicateur. Une erreur de branchement provoquerait une image stéréo brouillée et une perte de graves. Utilisez du câble de bonne qualité prévu pour le branchement des enceintes. Les enceintes Elipson sont livrées pour un branchement en simple et bi-câblage. La bi-amplication est aussi possible (voir page 13). TOUS LES BRANCHEMENTS DOIVENT ÊTRE EFFECTUÉS AVEC L’AMPLIFICATEUR ÉTEINT. *Selon votre modèle FRONT

• SW SUBWOOFER Caisson de basse

Sorties de leur emballage, les enceintes Prestige Facet ne sont pas encore capables de reproduire avec la même efcacité l’ensemble des fréquences qu’elles sont censées diffuser. Les haut-parleurs utilisés dans la gamme Prestige sont des éléments mécaniques complexes qui nécessitent une période d’adaptation pour fonctionner au mieux de leurs possibilités et s’adapter aux conditions de température et d’humidité de votre environnement. Cette période de rodage peut se prolonger sur plusieurs semaines, mais vous pouvez l’accélérer en faisant fonctionner vos enceintes entre 20 et 50 heures consécutives, à niveau modéré et en diffusant une station de radio.

2. Bi-câblage et bi-ampication (Tous modèles sauf PF6ATM, PF7SR et PF14LCR)

Le bi-câblage peut améliorer les performances de vos enceintes. Un seul amplicateur est utilisé mais des câbles séparés sont utilisés pour le grave et l’aigu de chaque enceinte. Des câbles de haute qualité sont nécessaires pour en tirer prot. Les enceintes Prestige Facet disposent d’un bornier de 4 bornes permettant l’utilisation de ces deux congurations. Les bornes du haut sont utilisées pour restituer les fréquences aigus et celles du bas pour les fréquences graves. Pour une utilisation mono-amplication, relier les bornes via les straps métalliques et brancher les câbles sur 2 bornes seulement. Pour la bi-amplication, deux amplicateurs sont utilisés indépendamment pour séparer les registres aigus et graves. Remarque : Les modèles PF7SR, PF14LCR et PF6ATM disposent d’un bornier simple.

Choisissez des câbles de qualité de section appropriée à la longueur. Nous vous conseillons aussi de remplacer les straps métalliques d’origine par des straps constitués du même type de câbles qui alimentent vos enceintes. Votre revendeur Elipson saura vous conseiller.

4. Choix de l’amplicateur

Votre type d’installation (stéréo ou home-cinema) déterminera le choix de l’amplicateur approprié. Votre revendeur pourra vous conseiller sur l’amplicateur le plus adapté à votre sytème.

An d’améliorer la durée de vie de vos enceintes, nous vous conseillons un entretien régulier de celles-ci. Pour le dépoussiérage, un chiffon doux sufra. Si l’enceinte est tâchée, nous vous recommandons simplement l’utilisation d’un chiffon humide, avec un peu de savon doux si nécessaire. La façade laquée peut être nettoyée avec un chiffon doux et un nettoyant pour vitres classique. Ne jamais utiliser de solvants, détergents, alcools ou produits corrosifs, grattoirs ou ustensiles récurant qui pourraient endommager l’enceinte. Ne placez pas vos enceintes trop proches d’une source de chaleur.FR
