MODE D'EMPLOI OR1500ERM1U CyberPower
Le present manuel contient des instructions importantes qui doivent être suivies pendant l'installation et la maintenance de l'onduleur (UPS) et des batteries. Veuillez tire et respecter toutes les instructions avec attention pendant l'installation et l'utilisation de l'appareil. Lisez minutieusement ce manuel avant de tenter le déballage, l'installation ou l'utilisation.
ATTENTION! L'onduleur doit être branché sur une prise électrique CA reliée à la terre, avec une protection par fusible ou par coupe-circuit. NE PAS brancher l'onduleur sur une prise non reliée à la terre. Si vous doiventmettre l'appareil hors tension, éteignez et débranchez l'onduleur.
ATTENTION! NE PAS UTILISER POUR DU MATÉRIEL MÉDICAL OU DE
MAINTIENENVIE! CyberPower Systems ne vend pas de produits destinés aux applications Médicales ou de maintien en vie. NE PAS utiliser dans des circonstances qui pouraient affecter l'utilisation ou la sécurité d'unquelconque appeareil de maintain en vie, d'unequelconque application médicale, ou d'un soin de patient.
ATTENTION! La batterie peutmettre certaines pieces internes sous des tensions dangereus- es meme lorsque l'alimentation CA en entree est debranchee.
ATTENTION! Pour éviter le risque d'incendie ou d'électrocution, installez dans un endroit, en interieur, avec température et humidité contrôlées, et exempt de contaminations conductrices. (Veuillez consulter les specifications pour connaître les plages acceptables pour la tempéra-ture et l'humidité).
ATTENTION! Pour réduire le risque d'électrocution, ne pas enlever le couvercle, sauf pour l'entretien de la batterie. Aucune piece interne n'est réparable par l'utilisation, sauf la batterie. ATTENTION! Pour éviter toute électrocution, éteignez l'appareil et débranchez de la source électrique CA avant toute maintenance de la batterie ou installation d'un composant informa-tique.
ATTENTION! NE PAS UTILISER AVEC NI PRÉS D'AQUARIUMS! Pour réduire le risquéd'incendie, ne pas utiliser avec ni pres d'aquariums. La condensation de l'aquarium peutsteroler en contact avec les contacts électriques métalliques et causer un court-circuit au niveau de l'appareil.
ATTENTION! NE PAS UTILISER AVEC DES IMPRIMANTES LASER! La demande électrique des imprimantes laser est trop importante pour l'onduleur.
INSTALLATION DE VOTRE ONDULEUR
DEBALLAGE
La bofte doit containir les éléments suivants :
(1) Onduleur x 1; (2) cable USB x 1; (3) manuel utiliser x 1; (4) Câbles de sortie x 4
*Le logiciel PowerPanel® Business est disponible sur notre site Web. Veuillez vous rendre à l'adresse www.cyberpower.com et aller dans la section Logiciels pour le télécharger gratuitement.

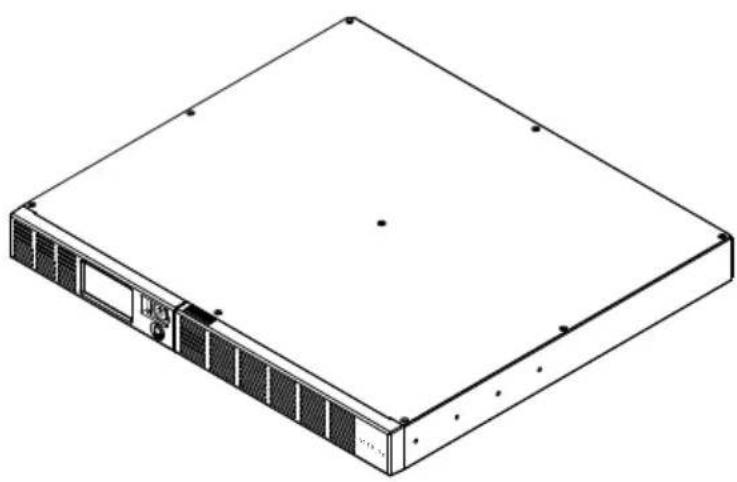

VUE D'ENSEMBLE
L'OR1000ERM1U/OR1500ERM1U offre une regulation de tension automatique pour les fluctuations de l'alimentation secteur. L'OR1000ERM1U/OR1500ERM1U integre une protection contre les surtensions de 1030 Joules, et offre une sauvegerde sur batterie pendant les coupures de courant. L'OR1000ERM1U/OR1500ERM1U assure une alimentation permanente de votre systeme informatique ; son logiciel inclus enregistre automatiquement vos fichiers ouverts et eteint toute系统的 informatique en cas de perte d'alimentation secteur.
COMMENT DÉTERMINER LES BESOIN EN ÉNERGIE DE VOS ÉQUIPÉMENTS
- Assurez-vous que le besoin total en Volt-ampère (VA) de votre ordinateur, du moniteur et des équipements périphériques ne dépasse pas 1000 VA/ 1500VA.
- Assurez-vous que les équipements branchés sur les quatre prises de surtension/alimentées sur batterie, ne dépassent pas la capacité nominale de l'onduleur (1000VA/600W pour, 1500VA//900W pour l'OR1500ERM1U). Si les capacités nominales sont dépassées, un état de surcharge peut survenir et causeur un arrêt de l'onduleur, ainsi q'un déclenchement du coupe-circuit.
- Si les besoinés électriques de vos équipements sont disponibles dans des unités autres que les Volt-ampère (VA), convertissez les Watts (W) ou les Ampère (A) en VA en effectuant les calculs ci-dessous. Remarque : L'équation donnée ci-dessous ne calcule que la quantité maximal de VA que les équipements peuvent utiliser, pas ce qui peut être utilisé typiquement par les équipements à un instant donné. L'utilisateur doit s'attendre à un besoin en'utilisation d'environ 60% du besoin électrique maximum : Watts (W) x 1.67 = VA ou Ampère (A) x 230 = VA
Ajoutez les totaux pour tous les équipements individuels et multipliesiez ce total par 0.6 pour calculer les besoines approximatifs.
De nombreux facteurs peuvent affecter la quantité d'électricité dont votre système informatique a besoin. La charge totale que vous placez sur les prises alimentées sur batterie ne doit pas dépasser 80% de la capacité de l'appareil.
FONCTIONNEMENT DE BASE

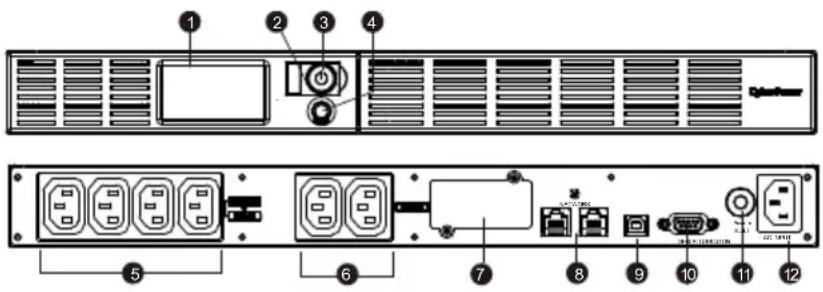

DESCRIPTION
1. Ecran numérique
L'écran numérique intelligent haute résolution affiche toutes les informations de l'UPS avec icones et messages. Pour de plus amples informations veuillez consulter la section "Définitions des voyants allumés de l'écran numérique".
2. Indicateur de fonctionnement
Il s'allume quand la qualite du reseau electrique est normal et que les prises de l'UPS fournissent du courant, sans surtension ni pointe.
3. Bouton marche/arrêt
Sert de bouton marche/arrêt principal pour les apparciels branchés aux prises ondulées.
4. Bouton poussoir /Interrupteur de selection de l'écran numérique
L'interrupteur peut être utilisé pour sélectionner le contenu de l'affichage y compris la tension d'entrée, la tension de sortie, et le temps de fonctionnement estimé.
5. Batteries et Prises protégées contre les surtensions
L'UPS possède 4 prises de sorties ondulées et protégées contre les surtensions pour garantir le fonctionnement ininterrompu de votre apparéil pendant une panne de courant.
6. Prises de sortie de protection permanente contre les surtensions
Fournit deux prises protégées contre les surtensions pour les équipements connectés.
7. Port d'extension
Permet à l'utilisateur d'ajouter la carte SNMP optionnelle.
8. Ports de protection de la communication
Les portes de protection de la communication protéggeront toutes les lignes standard de modem, fax, ou téléphone, les reseaux ADSL ou les connexions Ethernet.
9. Port USB vers PC
Ce port permet la connexion et la communication depuis le port USB de l'ordinateur vers l'onduleur. L'onduleur communique son statut au logiciel PowerPanel® Business.
10. Port série vers PC
Ce port permet la connexion et la communication à partir d'un port série DB-9 de l'ordinateur vers l'unité UPS
11. Disjoncteur
Situé à l'arrière de l'UPS, le disjoncteur assure une protection contre les surcharges.
12. Entreie AC
GUIDE D'INSTALLATION DU MATERIAL
Connectez le cable d'alimentation pour alimenter l'onduleur en courant electrique.
- Notre nouvel onduleur peut etre utilise immediatement a reception. Cependant, la recharge de la batterie pendant au moins quatre heures est recommandee afin de s'assurer d'atteindre la capacité maximum de charge de la batterie. Une perte de charge peut se produire pendant le transport et le stockage. Pour recharger la batterie, laissez simplement I'unite branchee sur une prise secteur. L'unite se charge dans les deux positions, marche et arrêt.
- Si vous utilisez le logiciel, connectez le cable USB au port USB de l'onduleur.
3.L'onduleur étant et debranché, connectez l'ordinateur, le moniter, et n'importe quel
periphérique de stockage de données alimenté de façon externe (lecteur Zip, lecteur Jazz, lecteur de bandes, etc.) sur les prises électriques alimentées par batterie. NE P brancher d'imprimante laser, de photocopieur, de radiateur, d'aspirateur, de destructe de papier ni aucun autre gros apparéil électrique sur l'onduleur. Les demandes de puissance de ces apparéils surchargeraisent et endommageraient probabilitément l' apparéil. - Pour protégger un télécopier, un téléphone, une ligne modem ou réseau, branchez un cable téléphonique ou un cable réseau entre la prise murale de sortie et l'entrée (IN) de l'onduleur. Branchez alors un cable téléphonique ou un cable réseau entre la sortie (OUT) de l'onduleur et le modem, l'ordinateur, le téléphone, le télécopier, ou le dispositif réseau.
- Branchez l'onduleur sur un receptacle à 2 pôles et 3 fils avec mise à la terre (prise secteur). Assurez-vous que la prise secteur murale est protégée par un fusible ou un disjoncteur et qu'elle n'almente des appareils très gourmands en électricité (par exemple un climatisationur, un réfrigérateur, un photocopieur, etc.) Évitez d'utiliser des prolongateurs électriques. Le cas échéant, le cordon prolongateur doit être relié à la terre et prévu pour 15 ampères.
- Appuyez sur le bouton d'alimentation pour allumer l'appareil. Le témoin d'indicateur de marche s'allume et l'unité «bipe» une fois.
- Si une surcharge est détectée, une alarme sonore retentit et l'appareil émet un long bip. Pour corriger ceci, arrêtez l'onduleur et débranchez au moins un des équipements des prises électriques alimentées par batterie. Patientez pendant 10 secondes. Assurez-vous que le coupe-circuit est enforcé puis allumez l'onduleur.
- Notre onduleur est equipé d'une fonction de charge auto. Lorsque l'onduleur est branché sur une prise CA, la batterie se recharge automatiquement.
- Pour maintenir un niveau de charge optimal de la batterie, laissez l'onduleur branché sur une prise CA à tout moment.
- Pour stocker votre onduleur pendant une période prolongée, couvrez-le et stockez-le avec la batterie complètement chargee. Rechargez la batterie tous les trois mois pour assurer la durée de vie de la batterie.
REEMPLACEMENT DE LA BATTERIE
ATTENTION !Lisez et respectez les INSTRUCTIONS IMPORTANTES RELATIVES À LA SÉCURITÉ avant toute opération d'entretien sur la batterie.
Entretenez la batterie sous la surveillance de personnel bien informé sur les batteries et sur les précautions associées.
ATTENTION! N'utiliser que le type de batterie spécifique. Consulter votre revendeur pour les batteries de remplacement.
ATTENTION! La batterie peut partager un risque d'électrocution. Ne pas jeter les batteries au feu, car elles peuvent explode. Suivre les consignes locales pour la mise au rebut correcte des batteries.
ATTENTION! Ne pas ouvrir ni découvertes les batteries. L'électrolyte libre est dangereux pour la peau et pour les yeux et il peut être toxique.
ATTENTION !Une batterie peut presenter un risque fort de courant de court-circuit et d'électrocution. Prendre les précautions suivantes avant de remplacer la batterie:
1.Enlever toute montre, bague et tout autre objet métallique.
2. N'utiliser que des outils avec des manches isolés.
3. NE PAS poser d'outil ou d'autre piece métallique sur la batterie ou sur une borne quelconque de la batterie.
4.Porter des gants et des bottes de caoutchouc.
5. Determiner si la batterie est reliée à la terre par inadvertance. Si elle est reliée à la terre par inadvertance, enlever la source de masse. LE CONTACT AVEC UNE BATTERIE RELIEEÀ LA MASSE PEUT AVOIR COMME CONSEQUENCE UNE ELECTROCUTION!
La probabilité d'occurrence d'une telle electrocution peut être réduite si les fils de terre sont enlevés pendant l'installation et la maintenance (applicable à un ondueur avec une alimentation batterie distante et n'avant pas de circuit de mise à la terre)

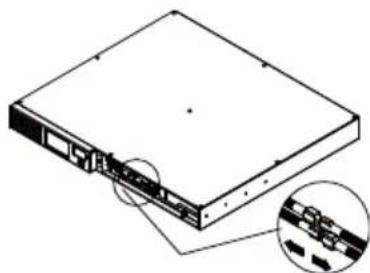

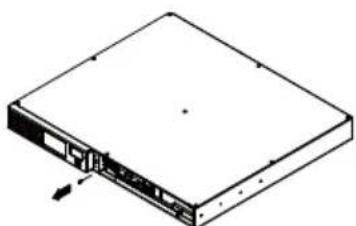

PROCÉDURE DE REMPLACEMENT DE LA BATTERIE :

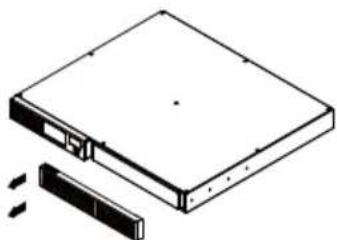

1. Retirer le droit-cote de la plaque avant.
2.Retirer les trois vis de retenue du couvercle de protection du câpuis retarder la plaque avant de
3. Déconnecter les cables noir et rouge.
4. Retirer la vis de retenue des cables des cables du connecteur.
5. Remplacer par le nouveau bloc batterie. Assembler les vis, le couvercle, le cable et le couvercle, le cable et le panneau avant dans l'ordre inverse des étapes ci-dessus. Recharger l'unité pendant 4-8 heures pour s'assurer que l'onduleur atteint l'autonomie prévue.
DéPANNAGE
| Problème Cause Possible Solution | |
| Les prises protégées de façon permanente contre les surtensions n'alimentent plus les équipements. | Le coupe-circuit s'est déclenché en raison d'une surcharge. |
| L'UPS ne fonctionne pas pendant la durée attendue. | Les batteries ne sont pas complètement chargées. |
| La batterie est légèrement usée. | |
| L'UPS ne s'allume pas. | L'interrupteur marche/arrêt est conçu pour éviter les dégâtls lors de mise sous et hors tension rapides. |
| La batterie est usée. | |
| Problème mécanique. Contactez CyberPower Systems à service@cyberpower-eu.com | |
| PowerPanel®Business est inactif. | Le cable série/USB n'est pas branché. |
| L'unité ne fournit pas de puissance batterie. |
Des informations supplémentaires sur le dépannage sont disponibles sur eu.cyberpowersystems.com
LA TECHNOLOGIE D'ONDULEUR GREENPOWER DE CYBERPOWER
Notre nouveau circuit d'onduleur est conçu pour économiser l'énergie en fonctionnant en mode de déivation GreenPower.
Un circuit d'onduleur traditionnel avec AVR fournit une tension de sortie normale via le relais et le transformateur AVR. Le courant traverse d'abord le transformateur en vehiculant de l'énergie et en générant de la chaleur. Cette chaleur créé une dissipation
thermique qui conduit à une "Perte de puissance" ou consommation électrique, donc d'argent.
ENERGY-SAVING TECHNOLOGY
La conception du circuit GreenPower de CyberPower est une solution sans «Perte de puissance». Lorsque l'alimentation fonctionne normalement, notre onduleur GreenPower fonctionne en mode de dérivation. Notre conception GreenPower vehicule l'énergie uniquement à travers le relais et fournit toujours une tension de sortie normale. En évitant le transformation, la consommation électrique est réduite, réservant ainsi l'énergie et économique sauf sauf sauf sauf sauf sauf sauf sauf sauf sauf sauf sauf sauf sauf sauf sauf sauf sauf sauf sauf sauf sauf sauf sauf sauf sauf sauf sauf sauf sauf sauf sauf sauf sauf sauf sauf sauf sauf sauf sauf sauf sauf sauf sauf sauf sauf sauf sauf sauf sauf saffecte ou mode AVR. Sous ces conditions l'onduleur GreenPower fonctionne comme tout autre onduleur traditionnel.
En moyenne, l'alimentation normale tourne 88% du temps et la technologie GreenPower de CyberPower fonctionne en mode de derivation pour economiser energia et argent.
SPECIFICATIONS TECHNIQUES
| Modèle OR1000ERM1U OR 1500ERM1U | ||
| Capacité (VA) | 1000VA | 1500VA |
| Capacité (Watts) | 600W | 900W |
| Entrée | ||
| Plage de tensions d'entrée 165VAC~271VAC | ||
| Plage de fréquences | 50/60Hz +/-3Hz(Détction auto) | |
| Sortie | ||
| Tension de sortie sur batterie | Onde sinusoidale simulée à 230Vac +/-10% | |
| Fréquence de sortie sur batterie | 50/60 Hz | |
| Temps de commutation 4ms | Typical | |
| Protection contre les surcharges | Sur l'appareil : Coupe circuit, Sur la batterie : Limiteur de courant interne | |
| Protection parafoudre et filtrage | ||
| Lightning / Protection parafoudre | Oui | |
| Internet Ready (Protection ADSL / Tél / FAX / Modem) | RJ11/RJ45 (1 entrée / 1 sortie) | |
| Humidité relative | +32°F à 104°F (0°C à 40°C) | |
| Physique | ||
| Nb tTotal de prises en sortie | IEC320 C 13 x 6 (Backup x 4) | |
| Dimensions maximum(cm) | 1U Rack 43.3 x 38.9 x 4.4 | 1U Rack 43.3 x 38.9 x 4.4 |
| Poids (kg) 13.7 14.9 | ||
| Batterie | ||
| Batterie étanche à l'acid de plomb, sans maintenance | 6V / 7Ah x4 | 6V / 9Ah x4 |
| Durée de charge typique | 8 Heures | |
| Courant de charge (Maxi.) | 1A | |
| Utilisateur replácable Oui | ||
| Diagnostics d'alertes | ||
| Témoins | Sous tension, Défaut de câblage, Affichage d'affichage à cristaux liquides | |
| Alarmes audible Sur batterie, batterie faible, surcharge | ||
| Communication | ||
| Logiciel PowerPanel®Business | Windows 2000/NT/XP/Vista,Mac OSX,Linux | |
| Gestion | ||
| Auto-test | Oui | |
| Chargeur auto | Oui | |
| Redémarrage auto | Oui | |
| USB | Oui | |
| Fermeture de contact sec Oui | ||
| Réseau SNMP / HTTP | En option | |
GUIDE DE CONFIGURATION DU LCD
| Bouton Marche/Arrêt (Power) | Mise en marche: Appuyez et maintenez le bouton POWER. Vous entendrez un bip constant pendant 1 seconde, suivi d'un bip court. Relâchéz le bouton après le bip court. Arrêt: Appuyez et maintenez le bouton POWER. Vous entendrez un bip constant pendant 1 seconde, suivi de deux bips courts. Relâchéz le bouton après les deux bips courts. |
| Afficheur LCD /Bouton de sélection | Entrer dans le mode Configuration: Appuyez sur le bouton de sélection pendant environ 3 secondes pour acceder aux 11 fonctions du mode de configuration: qualité de l'alimentation locale, tension de transfert elevée, tension de transfert faible, sensibilité, avertissement de batterie faible, autotest, réglage du buzzer, veille du LCD, veille du dernier défaut, retour par défaut, échap (sortir). Sélctionner une fonction: Appuyez brièvement sur le bouton Selectpour passer de l'élément actué à l'élément suivant. Confirmer l'options: Lorsqu'une option est sélectionnée, appuyez sur le bouton Select pendant 3 secondes. Les icônes cesseront de clignoter une fois le réglage confirmé |
| Fonction | Afficheur LCD | Options | Réglage par défaut | Description |
| Qualité du réseau électrique | Faible | NormalElevéPersonnalisé(CUS)* Uniquement lorsque la tension de transfert haute /asse est configurée | Normal(195V-257V) | Cette fonction déterminée comment l'onduleur passera en mode batterie.3 plages de tension de sortie différentes peuvent être choisisés en fonction de la qualité du service électrique dans votre région.Si vous réseau n'est pas stable, vous pouvez selectionner Faible (189 V ~ 271 V).L'onduleur passera en mode batterie moins souvent pour tolérer les fluctuations de l'alimentation secteur.Si vous réseau est stable, vous pouvez selectionner Élevé (207 V ~ 253 V). L'onduleur passera plus souvent en mode batterie. |
| Tension de basculeme nt Haute | 253V-271V 257V Dans les paramètres | Qualité du réseau électrique, 10 plages | ||
| de tension fixes peuvent être choisisies. Cependant, vous pouvez affiner la tension haute de transfert dans cette fonction. Si la tension secteur est généralement élevé et que l'équipement connecté peut fonctionner dans ces conditions, vous pouze définir une plaque de tension de sortie plus élevé pour éviter que l'onduleur passée en mode batterie trop souvent. | ||||
| Tension de transfert basse | 189V-207V 195V Dans les paramètres | Qualité du réseau électrique, 10 plages de tension fixes peuvent être choisisies. Cependant, vous pouvez affiner la tension basse de transfert dans cette fonction. Si la tension secteur est généralement faible et que l'équipement connecté peut fonctionner dans ces conditions, vous pouze régler la plage de tension de sortie plus bas pour éviter que l'onduleur passée en mode AVR ou en mode batterie trop souvent. | ||
| Sensibilité | Basse | Normal Haute | Normal Si l'équipement connecté peut tolérer davantage d'événements réseau (exemple: alimentation instable souvent associée à un temps orageux), sélectionnez sensibilité Faible. L'onduleur passée en mode batterie moins souvent. Si l'équipement connecté est plus sensible aux événements réseau, sélectionnez sensibilité Haute. L'onduleur passée en mode batterie plus souvent. | |
| Avertissement Batterie Faible | 5/6/7/8 mins 5 mins | L'alarme sonore émet | un bip continu lorsque la durée de fonctionnement restante est inférieure à la valeur sélectionnée. | |
| Auto-Test Oui | B.E. | YES Echap vers menu fonction | Pas d'action | En mode normal, sélectionnez OUI pour effectuer un autotest des batteries. |
| Configurati on du Buzzer | Buzzer on | bon Buzzer off | Buzzer on | «B.on» est un buzzer activé; «B.oF» est le buzzer désactivé. Si b.oF est sélectionné, l'unité coupe toutes les alarmes sauf en cas de défaut ou de surcharge. |
| Mise en veille du LCD | Auto off | lon Toujours allumé | L.on | «L.on» (Arrêt automatique activé): En mode Normal, l'écran LCD s'était instant automatiquement après 1 min d'inactivité; en mode batterie, l'écran LCD est toujours allumé. «L.oF» (Arrêt automatique désactivé): l'écran LCD est toujours allumé. |
| Dernier défaut identifié | E-- | Il n'y a pas de page de | confirmation pour cet article, uniquement l'affichage du code d'erreur du dernier défaut. E01: Défaut chargeur (surcharge). E02: Défaut chargeur (ne charge pas) E11: Défaut batterie E21: Court-circuit en sortie. E22: Surcharge. | |
| Retour par défaut | DEF | Pas | d'action | Sélectionnez OUI pour restaurer les paramétres d'usine par défaut de l'onduleur. |
| Echap (Sortir) | ESC | Retour à la page | précessente. | |
