MANUAL DE UTILIZARE OR1500ERM1U CyberPower

OR1000ERM1U/OR1500ERM1U Manualul utilizesrului

K01-0000841-00

MASURI DE SIGURANTA

(Pastrati aceste instructiuni)

Acest manual contin instruetiuni de siguranta importante. Cititi cu atentie si urmati instructiu- nile in timpul instalarii unitatii. Cititi acest manual inainte de a despacheta, instala sau a folosi UPS-ul.

ATENTIE! UPS-ul trebuie conectat la o przy cau impamantare cu siguranta sau circuit intreruptor. NU CONECTATI UPS-ul la o przy care nu are impamantare. Daca vreti sa deenergizati echipamentul, opriti si scoateti din przy UPS-ul.

ATENTIE! NU FOLOSITI PENTRU ECHIPAMENTE MEDICALE SAU ECHIPAMENTE DE

SUTINERE A VIETII! CyberPower Systems nu vinde produse pentru echipamente medicale. NU folositi sub nici o forma UPS-ul cu echipamente medicale sau echipamente de sutinere a vietii.

ATENTIE! Bateria poate incarca componentele din interior, chiar daca UPS-ul este oprit si scos din priza.

ATENTIE! Pentru a preveni riscul de shocuri elecrice sau foc, instalati echipametul intr-o zona interiaora cu temperature si umidiatate controlate , libera de contaminatori. (Verificati specificatiile pentru temperaturile acceptate si umiditate).

ATENTIE! Pentru a reduce riscul de soc electric, nu inlaturati capacul, exceptie fiind service- ul pentru baterie. Nu sunt partiutilizabilepentru service in afara bateriei.

ATENTIE! Pentru a reduce riscul de soc electric, opriti unitatea si deconectati-o de la priza inante de a inlocui bateria sau inainte de a conecta un calculator la UPS.

ATENTIE! NU FOLOSITI LANGA SAU CU ACVARII! Pentru a reduce riscul de alua foc, nu il folositi cu tau lengla acvari. Condensul de la acvariu poate veni in contact cu contactul materialeor elecrice si poate cauza un scurtcircuit in interiorl lui.

ATENTIE! NU FOLOSITI CU IMPRIMANTE LASER! Cererea de current a unei imprimate laser este

INSTALAREA UPS-ULUI

prea mare pentru un UPS.

DESPACHETAREA

Verificati cutia UPS-ului la cumparare. Cutia trebuie sa continua urmatoarele:

(1) Cablu USB (A+B); (2) Manual; (3) UPS; (4) Cablul de alimentare

• Software-ul PowerPanel Business este disponibil pe site-ul nostru web.

Vä rugam sā viziti at www.cyberpower.com Şi accesi sectiunea Software pentru descărcare gratuite.

VEDERE

OR1000ERM1U/OR1500ERM1U furnisheaza reglarea automata a voltajului.

OR1000ERM1U/OR1500ERM1U are characteristicla supratensiune de 1030 Joules si furnizeaza current de la baterii in timpul caderilor de tensiune.

OR1000ERM1U/OR1500ERM1U asigura current calculatorului dumneavoastr, iar software-ul inclus salveaza automat fisierele si oprende calculatorul in timpul unei caderi de tensiune.

DETERMINAREA CERINTELOR DE TENSIUNE ALE ECHIPAMNETULUI

DUMNEAVOASTRA

1. Asigurativa ca totalul de Volt-Amperi al calculatorului, monitorului sau alte periferice legate la UPS nu depasesc capacitatea UPS-ului 1000 VA/ 1500VA
2. Asigurativa ca tensiunile echipamentelor legate la UPS nu depasesc capacitatea UPS-ului (1000VA/600W pentru OR1000ERM1U, 1500VA/900W pentru OR1500ERM1U).

Daca se depaseste capacitatea tensiunilor UPS-ului, se poate produce o supraincarcare ce duce la inchiderea UPS-ului sau la oexplozie a sigurantei acestua.

1. Daca tensiunile echipamnetlor dumneavoastra sunt trecute in alta unitate de masura decat Volti-Amperi (VA), convertiti Wati (W) sau Amperi (A) in VA dupa calculele de mai jos. Nota: Ecuatia de mai jos calculeaza numai maximul de VA pe care echipamentul il poate folosi, nu ce este folsoit de echipament de obicei. Utilizatori i trebuie sa se astepte la un consum de 60% fata de valoarea de mai jos:

Adunati totalul tuturor echipamnetelor folosite pe UPS si multiplicati totalul cu 0.6 pentru a calcula totalul tensiunilor necessities. Sunt multi factori ce pot afecta totalul tensiunilor necessities folosirii echipamentelor dumneavoastra. Incarcarea maxima legata la UPS nu trebuie sa depaseasca 80% din capacitatea unitatii(UPS

DESCRIBE

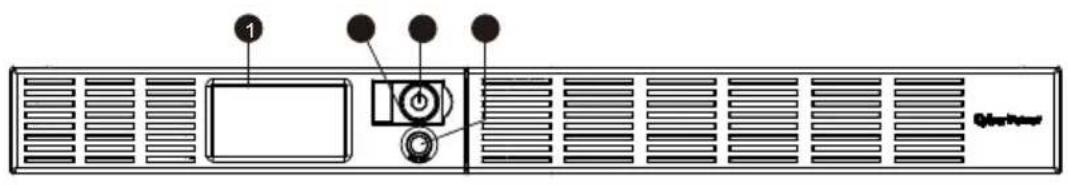

1. DISPLAY-ul LCD

LCD-ul arata informati legate de UPS cu icoane si mesaje.

LED-ul dePornire se aprinde cand UPS-ul este pornit.

1. Butonul Power

Butonul de on/off pentru echipamentul conectat la prise UPS-ului.

1. Butonul de selectare a functiilor LCD-ului

Display-ul LCD indica statusul UPS-ului, arata voltajul de intrare/iesire, timul ramas de rulare, procentul de incarcare al bateriei...etc.

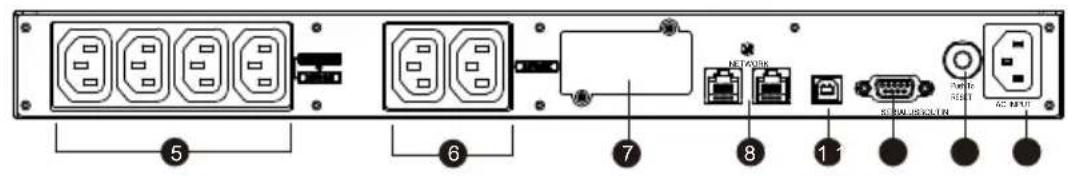

1. Baterie, supratensiune si prize AVR

UPS-ul furnishizeaza patru prize pentru echipamente conectate, impotriva caderilor de tensiune, sau supratensiune.

1. Prize pentru supratensiune

Asigura doua prize pentru supratensiune la echipamentel conectate.

1. Porturile RJ11/RJ45 de comunicare si protectie

Porturi de protectie pentru modem sau retea conectate la UPS.

1. Portul USB

Portul asigura conectarea si comunicarea calculatorului cu UPS-ul. UPS-ul comunica statusul sau softwareu-lui
PowerPanel® Business. Interfata este compatibila si cu serviciul UPS oferit, Windows Vista si Mac OSX.

1. Serial Port cadre computerul personal

Acest port permite conexiunea si comunicarea de la DB-9 serial de pe computer cu unitatea UPS.

1. Intreruptorul de circuit

Intreruptorul de circuit asigura protectie impotriva supra-sarcinii.

1. Intrare AC

1. Portul de expansiune

Permite utilizatoril sa adauge un card SNMP.

1. UPS-ul poate fi folosit imediat dupa primire. Reincarcaea bateriilor cel putin patru ore este obligatore pentru a va asigura ca s-a atins capacitatea maxima a bateriilor. In timul transportului pot aparea descarcari ale bateriilor. Pentru a incarca bateria lasati UPS-ul in przya. UPS-ul poate fi incarcat chiar si cand nu este pornit.
2. Daca folositi software-ul, conectati cablul USB la portul USB al UPS-ului.
3. Cu UPS-ul oprit si scos din priza, conectati calculatorul, monitorul si alte dispositive de stocare (Zip drive, Jazz drive, Tape drive, etc.) in prise UPS-ului.

Copiatoarele, imprimantele laser, aspiratoarele, aerotermele sau alto echipamente electricle de mare putere NU SE CONECTEAZA la UPS.

1. Pourtro a proteja un fax, o line de Telefon sau un cablu de retea, conectati cablu de fax, Telefon sau retea la mufa de intrare de pe UPS, dupa care conectati alt cablu de Telefon, fax sau retea la mufa de iesire a UPS-ului.
2. Conectati UPS-ul la o przyca cu 2 poli, 3 fire cu impamantare (priza de perete). Asigurativa ca przya este protejata de o siguranta sau un intreruptor de circuit si nu alimenteaza si alte echipamente electrice cu consum mare de energia.(aer conditionat, frigider, copiator, etc.) Evitati folosirea prelimungtoarelor. Daca folositi prelimungitor, acesta trebuie sa aibe impaman sare si sa fie de minim 16 amperi.
3. Apasati butonul de pornire pentru a porni uniatea. Indicatorul de power se va ilumina, iar unitatea va bip-ai o data.
4. Daca se detecteza o suprasarcina, o alarma audibila se va auzi, iar unitatea va emite un bip lung.
   Pentru a corecta aceasta , opriti UPS-ul si scoateti cel Putin un echipament legat la przy UPS-ului.
   Asteptati 10 secunde. Asigurativa ca interruptorul de circuit nu este apasat si porniti UPS-ul.
5. UPS-ul este echipat cu functia de auto-incarcare. Cand UPS-ul este conectat la prise, bateria este incarcata automat.
6. Pentru incarcarea optima a bateriei, lasati UPS-ul in przya.
7. Pentru depositarea UPS-ului asigurativa ca bateria este incarcata inainte de depositore. Reincarcati bateria odata la 3 luni .

DE INLOCUIRE A BATERIEI

ATENTIE! Cititi si urmati INSTRUCTIUNILE DE SIGURANTA inainte de a face service bateriei.

Service-ul bateriei se face numai sub supravegherea personalului autorizat.

ATENTIE! Folositi numai modelul specific de baterii. Contactati dealerul dumneavoastra petru baterii.

ATENTIE! Bateriea poate produce shocuri eletrice. Nu aruncati bateria in foc, deoarece ar putea sa explodeze. Urmati ordonantele locale privind aruncarea baterilor.

ATENTIE! Nu deschideti pau spargeti bateriile. Electrolitul este periculos pentru piele si ochi.

ATENTIE! Bateria poate produce socuri eletrice sau scurt-circuit. Urmati urmatoarea procedura pentru a inlocui bateria.

1. Inlaturati ceasarile, inelele si orice alte obiecte de metal.
2. Folositi doar unelte cu manere izolate.
3. NU PUNETI scule Sau obiecte metalice pe contactele bateriilor.
4. Purtati czme si manusi de cauciuc..
5. Determinati dunga bateria este impamantata negljent. Daca este impamantata negljent, scoateti sursa de impantare. CONTACTUL CU O BATERIE IMPAMANTATA POATE DUCE LA SOCURI ELECTRICE! Posibiliatea socurilor poate fi redusa dunga impamantarile sunt inlaturate in tampul mentenatei si instalarii.

PROCEDURE DE INLOCUIRE A BATERIEI:

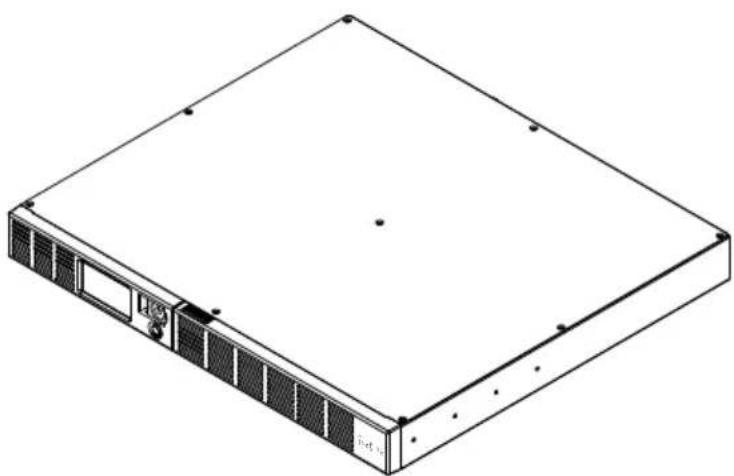

1. Indepartati partea dreaptaa capacului UPS-ului.

2. Indepartati cele 3 suruburi de pe protectorul de cabluri, apoi inlaturati capacul.

3. Deconnectati cablul rosu si negru.

1. Indepartati surubul ce tine conectorul de cablu.

2. Inlocuiti cu un set de baterii moi. Asamblati suruburile, capacul, cablul si panoul frontal in casi inversi. Incaracti UPS-ul intre 4 si 8 ore.

PROBLEM DE FUNCTIONARE

Problema Cauze posibile Solutie
Tot tampul iesirile de protectie la scurtcircuit spopeaza alimentarea echipamentelor.	Intrerupatorul a cazut datorita unei supraincarcari.	Opriti UPSul si deconnectati cel putin un cablu de la echipament. Asteptati 10 secunde, resetati echipamentul prin apasarea butonului on/off, si apopt reporniti UPS-ul.
Bateria UPS-ului se decarca repede.	Bateria nu este complet incarcata.	Reincarcati UPS-ul ,lasand UPS-ul in prise.
	Bateria este veche.	Contactati CyberPower Systems [e-mail]
UPS-ul nu porneste.	Butonul on/off este setat sa nu porneasca UPS-ul la porniri si opriri bruste.	Opriti UPS-ul 10s dupa care reporniti-I.
	Bateria este consumata.	Contactati CyberPower Systems [e-mail].
	Problema mecanica. Contactati CyberPower Systems [e-mail].
PowerPanel® Business este inactive.	Cablul USB nu este connectat. Connectati cablul USB la calculator. Folositi cablurile ce au venit cu UPS-ul.
	UPS-ul nu tine destul current in baterie.	Opriti calculatorul, opriti UPS-ul, astetati 10s si repornit UPS-ul. Acesta ar trebui sa se fi resetat.

Noul nostru circuit UPS este destinat pentru a salva energia in modul Bypass GreenPower.

Un UPS traditional cu AVR furnizeaza voltaj normal prin releu si transformatorul AVR. Currentul trece prima oara prin transformator conducand energia si generand caldura. Caldura creeaza dispare de energia, rezultand in pierderi de energia si bani.

"GreenPower Circuit Design al CyberPower este solutia pierderii de energia." Cand curentul functioneaza normal UPS-ul nostru Green Power lucreaza in modul Bypass. Designul nostru GreenPower conducene energia prin releu si offre tensiuni normale. Trecerea peste transformatoare reduce consumul de energia, in conseciunta conserva energia si reduce costurile. Cand tensiunea este neobisnuita UPS-ul functioneaza pe baterii sau in modil AVR. In aceasta conditie UPS-ul Green Power si un UPS traditional lucreaza in conditii normale.

In conditie medie UPS-ul lucreaza 88% din tamp si technologia CyberPower GreenPower functioneaza in modul Bypass Mode.

DATE TEHNICE
Ghid de configurare LCD

Model OR1000ERM1U OR1	500ERM1U
CapacITATE(VA) 1000VA 1500VA
CapacITATE(Watts)	600W	900W
Intrare
Intrare volti 165VAC~271VAC
Raza Hertzi	50/60Hz +/-3Hz(Auto Sensing)
lesire
Operare pe baterie	Simulated Sine Wave at 230Vac +/-10%
Operare pe baterie (hertzi) 50/60 Hz
Timp de transfer	4ms
Protectie la suprasarcina	Siguranta
Protectie la suprasarcina
Fulgere/Suprasarcina Da
Protectie fax/telfon/retea	RJ11/RJ45 (O intrare/ O cesire)
Tempearturi de operare +32	°F la 104°F (0°C la 40°C)
Characteristici fizice
Numarul total de prize IEC320 C 13 x 6 (Backup x 4)
Dimensiuni maxime(cm)	1U Rack 43.3 x 38.9 x 4.4	1U Rack 43.3 x 38.9 x 4.4
Greutate (kg)	13.7	14.9
Baterie
Baterie 6V / 7Ah x4 6V / 9Ah x4
Temp de incarcare optim 8 ore (Recuperare la 90% din capacitatea bateriei dupa descarcare completa)
Current de incarcare(Max)	1A
Inlocuibila de utiliser Da
Indicatori de status
Indicatori Power On, Wiring Fault, LCD Display
Alarme audible In mod baterie	Baterie scăzută, Preincarcare Baterie
Comunicare
PowerPanel® Business	Windows 2000/NT/XP/Vista,Mac OSX,Linux
Management
Self-Test	Da
Auto-Charger	Da
Auto-Restart	Da
Interfat USB	Da
Mufa de contact uscat	Da
Retelistica SNMP/HTTP	Optional

Buton Pornire/Oprire	Pornire: Apăsați șiimenteș apăsat butonul POWER. Veți-auzi un ton constant timer de 1 secundă, urmat de un scurt sunet. Eliberati butonul după semnalul scurt.
	Oprire: Apăsați șiimenteș apăsat butonul POWER. Veți-auzi un ton constant timer de 1 secundă, urmat de două sunete scurte. Eliberati butonul după cele două sunete scurte.
Selectare pe ecran LCD / Buton selectare	Accesati modul de configurare: Apăsași butonul de selectare tamp de aproximativ 3 secunde pentru a accesa cele 11 functii ale modului de configurare: Calitate locală a puteri, Tensiune de transfer ridicata, Tensiune de transfer scăzută, Sensibilitate, Avertisment la baterie scăzută, Autotestare, Setare sonerie, Sleep LCD, Ultima cauza de defectiune, Inapoi în mod implicit, elementul Escape. Selectati functia: Apăsași scurt butonul pentru a trece de la articolul current la următorul articol. Confirmați optiunea: Când este selectată o optiune, apăsași butonul pentru 3 secunde. Pictogrameile nu vor mai clipi după ce setarea a fost confirmată

Functii	LCD Display Optiuni Implicit Descriere
Calitate locală a puterii	Low	Normala High (Customer)* * Numai atunci*candi este configuratã tensiunea de transfer inaltã / joasã	Normal 195V-257V Această functie determină modul în care UPS-ul trece la modul baterie. 3 intervale diferite de tensiune de iesire pot fi alese în functie de calitatea serviciului de alimentare alternativă din locâția dvs. Dacă serviciul dvs. de utilizeute nu este stabil, puteti selecta Low (189V ~ 271V). UPS-ul va trece la modul baterie mai rar pentru a tolera fluctuătiile de putere a utilitatei. Dacă serviciul dvs. de utilizeate este stabil, puteti selecta High (207V ~ 253V). Unitatea va merge la Modul Baterie mai des.
Tensiu ne de transfer ridicată	253V-271V 257V	În setările locale de	calitate a puterii, se pot alege 10 intervale de tensiune fixe. Cu toate acestea, puteti regla fin Tensiunea inaltă de transfer în această functie. Dacă tensiunea de utilizeute este de obicei ridicatăși echipamentul conectat poate funționa în această condiție, puteti seta intervul de tensiune de iesire mai mare pentru a reduce trecerea la modul baterie la fel de des.
Tensiu ne de	189V-207V 195V	În setările locale de	calitate a puterii, se pot

transfer scazuta				alege 10 intervale de tensiune fixe. Cu toate acestea, puteti regla fin Tensiunea de transfer scăzută în această functie. Dacă tensiunea de utilise este de obicei scăzută și conectă echipamentul poate funçõesă în această condiție si puteti seta intervalul de tensiune de ileșire mai mic pentru a reduce accesul la Modul AVR sau Modul Baterie.
Sensibilitate	SEN	Low Normal High	Normal Dacă echipamentul coniectat poate tolera mai multe evenimente de putere negativa (Exemplu: putere instabilă adesea associată cu vremea furtunoasă), selectăți Sensibilitate scăzută. UPS-ul va trece la modul baterie mai rar. Dacă echipamentul conectat este mai sensibilă le evenimente de alimentare, selectăți Sensibilitate ridicăță. UPS-ul va trece la Modul Baterie mai des.
Avertiz are nivel baterie scazuta	L5	5/6/7/8 min. 5 min. Alarma sonoră va emite continuu atunci cănc timpul de rulare râmas este mai mic decât valoarea selectăță.
Autotes tare	Yes	YES Salt la function menu ESC	No Action în modul Line, selectăți YES pentru a efectua un autotest pe baterie.
Setare Buzzer	Buzzer on	bon Buzzer off boF	Buzzer on „B.on" este buzzer activat cu sonerie; „B.oF" este buzzerdezactivat . Dacă este selectat b.oF, unitatea va opri allaute alarmele, cu exceptția stârii de defect sau a supraÎncărcării.
LCD stand-by	Auto oprire	Lon Intotdeauna Pornit Lof	L'on „L.on" (Auto Off este activat): în modul Line, ecranul LCD se va opri automat după 1 min de inactivitate; în modul baterie, ecranul LCD este intotdeauna pornit. „L.oF" (Auto Off esteoprìt): ecranul LCD este
				Întotdeauna pornit.
Cauza ultimuli evenim ent		Nu există o pagină de		confirmare pentru acest articol. Acesta va afișa codul deEROare numai din ultimul motiv deEROare. E01: Defecțiune a Încărcătorului (supraÎncărcare). E02: Defecțiune a Încărcătorului (fãră incârcare) E11: Defecțiune la baterie E21:lesire cu scurcircuit. E22: Suprasarcină.
Înapoi la Implicit		No Action Selectați Da pentru a		restabili setările implicite din fabrică a UPS-ului.
Renunt are		Reveniți la pagina		anterioroă.
