Type de produit	Scie sauteuse électronique (scie alternative)
Marque	McKenzie
Modèle	MKJS 802
Tension réseau	230 V ~ 50 Hz
Puissance absorbée	550 W
Nombre de courses (vitesse variable)	1000 - 3000 min⁻¹
Hauteur de course	20 mm
Profondeur de coupe dans le bois	80 mm
Profondeur de coupe dans les matières plastiques	20 mm
Profondeur de coupe dans le fer	10 mm
Coupe d'onglet	Jusqu'à 45° (gauche et droite)
Catégorie de protection	II (double isolation)
Poids	2,1 kg
Niveau de pression acoustique (L_DA)	90,2 dB(A)
Niveau de puissance acoustique (L_WA)	98,2 dB(A)
Protection auditive recommandée	Oui (port de casque anti-bruit)
Réglage de vitesse électronique	Oui (molette de réglage)
Course du pendule réglable	3 positions (0, 1, 2, 3)
Patin réglable pour coupes d'onglet	Oui, positions 0°, 15°, 30°, 45°
Adaptateur pour aspiration de copeaux	Inclus
Contenu de la livraison	Scie, clé Allen, adaptateur aspiration, mode d'emploi, consignes de sécurité
Matériaux compatibles	Bois, métaux non ferreux, matières plastiques
Garantie	3 ans (hors pièces d'usure)

FOIRE AUX QUESTIONS - MKJS 802 McKenzie

Comment changer la lame de scie sur la McKenzie MKJS 802 ?

Débranchez l'appareil. Placez le commutateur de course du pendule en position 3. Appuyez sur le logement de la lame (14) et insérez la lame (12) à fond, denture vers l'avant. Relâchez le logement et vérifiez que la lame tient bien dans le rouleau de guidage. Pour retirer, inversez l'opération en maintenant la lame.

Comment régler la vitesse de coupe ?

Utilisez la molette de réglage de vitesse (1). Tournez vers + pour augmenter la vitesse, vers - pour la réduire. La plage est de 1000 à 3000 courses/min. Adaptez la vitesse au matériau : position MIN-2 pour acier, 3-4 pour métal doux/plastique, 5-MAX pour bois.

Comment réaliser une coupe d'onglet ?

Desserrez les vis du patin (11) avec la clé Allen, tirez le patin (7) vers l'arrière, pivotez-le à l'angle souhaité (0°, 15°, 30°, 45° ou intermédiaire), puis repoussez-le et resserrez les vis. Effectuez la coupe normalement.

Quels équipements de protection dois-je porter ?

Portez toujours des lunettes de protection, un masque anti-poussière, des gants et un casque anti-bruit. Le niveau sonore peut dépasser 85 dB(A).

Comment nettoyer la scie ?

Débranchez-la. Nettoyez avec un chiffon humide et un peu de savon. N'utilisez pas de produits agressifs. Veillez à ce qu'aucune eau ne pénètre à l'intérieur. Soufflez les fentes d'aération avec de l'air comprimé basse pression.

Quelle est la profondeur de coupe maximale dans le bois ?

La profondeur de coupe maximale dans le bois est de 80 mm.

Puis-je couper du métal avec cette scie ?

Oui, pour le fer jusqu'à 10 mm de profondeur. Utilisez une lame adaptée et lubrifiez la ligne de coupe avec un produit réfrigérant. Réglez la vitesse sur une position basse (MIN-2).

Comment utiliser l'adaptateur d'aspiration des copeaux ?

Insérez l'adaptateur (6) dans le boîtier de la scie comme indiqué. Branchez le tuyau de votre aspirateur sur l'ouverture de l'adaptateur. Assurez-vous que la connexion est étanche.

Que faire en cas de dysfonctionnement ?

Vérifiez d'abord l'alimentation et l'état de la lame. Si le problème persiste, contactez un électricien spécialisé ou le service après-vente McKenzie. N'ouvrez pas l'appareil vous-même.

Quels sont les risques résiduels ?

Même en utilisation conforme, des risques subsistent : lésions pulmonaires (poussière), déficience auditive (bruit), et vibrations main-bras en usage prolongé. Portez les équipements de protection et respectez les pauses.

MODE D'EMPLOI MKJS 802 McKenzie

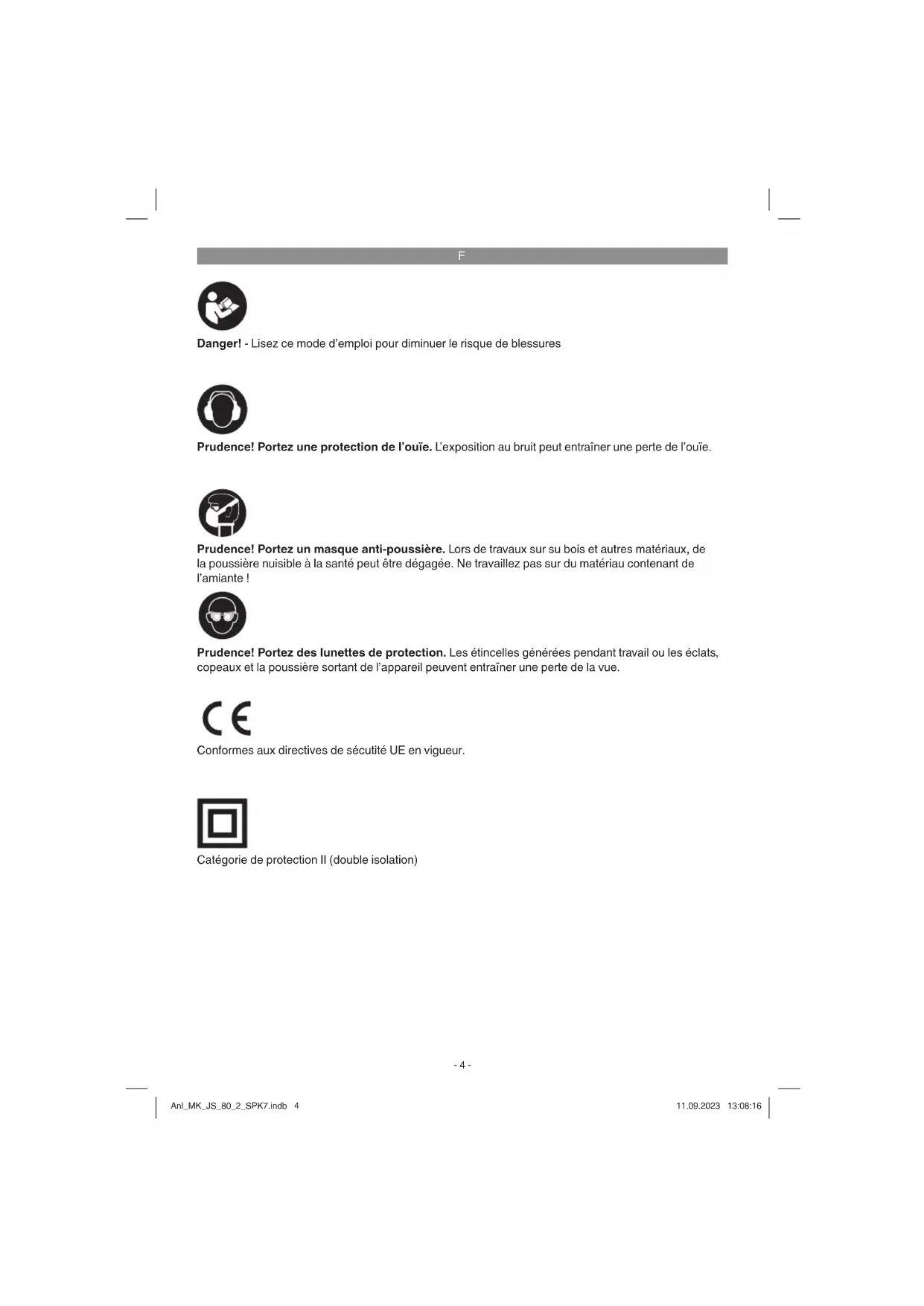

Danger! - Lisez ce mode d'emploi pour diminuer le risque de blessures

Prudence! Portez une protection de l'ouie. L'exposition au bruit peut entraîner une perte de l'ouie.

Prudence! Portez un masque anti-poussière. Lors de travaux sur su bois et autres matériaux, de la poussière nuisible à la santé peut être dégagée. Ne travaillez pas sur du matériel contenant de l'amiate!

Prudence! Portez des lunettes de protection. Les étincelles générées pendant travail ou les éclats, copeaux et la poussière-sortant de l'appareil peuvent entrainer une perte de la vue.

Conformes aux directives de sécurité UE en vigueur.

Catégorie de protection II (double isolation)

F

Danger!

Lors de l'utilisation d'appareils, il faut respecter certaines mesures de sécurité afni n'deviter des blessures et dommages. Veuillez donc tire attentionve mode d'emploi/ces consignes de sécurité.Veillez a le conserver en bon etat pour pouvoir acceder aux informations a tout moment. Si I'appareil doitetre remis adautres personnes, veillez a leur remettre aussi ce mode d'emploi/ ces consignes de sécurité.Nous déclinons toute responsabilité pour les accidents et dommages dus au non-respect de ce mode d'emploi et des consignes de sécurité.

1. Consignes de sécurité

Avertissements de sécurité généraux pour l'utilé electrique

AVERTISSEMENT Lire tous les avertissements de sécurité, les instructions, les illustrations et les spécifi cations fournis avec cet outil electrique. Ne pas suive les instructions ennumérées ci-dessous peut provoquer un choc electrique, un incendie et/ou une blessure sere-uese.

Conserver tous les avertissements et toutes les instructions pour pouvoir s'y reporter ultérieurement.

Le terme "outil électric" dans les averissements fait reférence à votre outil électric alimenté par le secteur (avec cordon d'alimentation) ou votre outil électric fonctionnant sur batterie (sans cordon d'alimentation).

1) Sécurité de la zone de travail
a) Conserver la zone de travail propre et bien éclairée. Les zones en désordre ou sombres sont propices aux accidents.
b) Ne pas faire fonctionner les outils ELECTriques en atmophere explosive, par exemple en presence de liquides infammables, de gaz ou de poussieres. Les outils electriques produit des étincelles qui peuvent enfl ammer les poussieres ou les fumées.
c) Maintainir les enfants et les personnes presents à l'écart pendant l'utilisation de l'outil électrique. Les distractions peuvent vous faire perdre le contrôle de l'outil.

2) Sécurité électriche
a) Il faut que les fiches de l'utilélectrique soient adaptées au socle. Ne jamais modifier la fiche de chaque façon que ce soit. Ne pas utiliser d'adaptateurs avec des outils électriques à branchement de terre. Des fiches non modifiées et des socles adaptations réduisent le risque de chocoléctrique.
b) Eviter tout contact du corps avec des surfaces reliées à la terre telles que les tuyaux, les radiateurs, les cusinières et les réfrigerateurs. Il existe un risque accru de chic électrique si votre corps est relié à la terre.
c) Ne pas exposer les outils électriques à la pluie ou à des conditions humides. La déténstration d'eau à l'intérieur d'un outil électrique augmente le risque de chic electrique.
d) Ne pas maltraiter le cordon. Ne jamais utiliser le cordon pour porter, tirer ou débrancher l'outil électrique. Maintenir le cordon à l'écart de la chaleur, du lubri fi ant, des arêtes vives ou des parties en mouvement. Des cordons endommages ou emmèlés augmentent le risque de chocoléctrique.
e) Lorsqu'on utilise un outil electrique à l'extérieur, utiliser un prolongateur adapte à l'utilisation extérieur. L'utilisation d'un cordon adapte à l'utilisation extérieur réduit le risque de chic electrique.
f) Si l'usage d'un outil électrique dans un emplacement humide est inévitable, utiliser une alimentation protégée par un dispositif à courant différéntiel résiduel (RCD). L'usage d'un RCD réduit le risque de chic electrique.

3) Sécurité des personnes
a) Rester vigilant, regarder ce que vous etes en train de faire et faire preuve de bon sens dans votre utilisation de l'util electrique. Ne pas utiliser un outil electrique lorsque vous etes fatigued ou sous I'emprise de drogues, de I'alcohol ou de medicaments.Un moment d'inattention en cours d'utilisation d'un outil electrique peut entrainer des blessures graves.
b) Utiliser un équipement de protection individuelle. Toujours porter une protection pour les yeux. Les équipements de protection individuelle tels que les masques contre les poussieres, les chaussures de sécurité antidéraptantes, les casques ou les protec

F

tions auditives utilisés pour les conditions appropriées réduisent les blessures.

c) Éviter tout démarrage intempéstif. S'assurer que l'interrupteur est en position arrêt avant de brancher l'outil au secteur et/ou au bloc de batteries, de le ramasser ou de le porter. Porter les outils électriques en ayant le doigt sur l'interrupteur ou brancher des outils électriques dont l'interrupteur est en position marche est source d'accidents.
d) Retrirer toute cle de reglage avant demettre l'outil electrique en marche. Unecle laissee fi xee sur une partie tournante del'outil electrique peut donner lieu a des bles-sures.
e) Ne pas se précipiter. Garder une position et un équilibre adaptés à tout moment. Cela permet un meilleur contrôle de l'outil électrique dans des situations inattendues.
f) S'habiller de manière adaptée. Ne pas porter de vêtements amples ou de bijoux. Garder les cheveux et les vêtements à distance des parties en mouvement. Des vêtements amples, des bijoux ou les cheveux longs peuvent être pris dans des parties en mouvement.
g) Si des dispositifs sont fournis pour le raccordement d'équipements pour l'extraction et la récapération des poussières, s'assurer qu'ils sont connectés et correctement utilisés. Utiliser des collecteurs de poussière peut réduire les risques dus aux poussières.
h) Rester vigilant et ne pas néglier les principes de sécurité de l'outil sous prétexte que vous avez l'habitude de l'utiliser. Une fraction de seconde d'inattention peut provoquer une blessure grave.
4) Utilisation et entretien de l'outil électriche
a) Ne pas forcer I'outil electrique. Utiliser I'outil electrique adapte a votre application. L'outil electrique adapte realise moins le travail et de maniere plus sure au régime pour lequel il a ete construit.
b) Ne pas utiliser l'outil électrique si l'interrupteur ne permet pas de passer de l'état de marche à arrêt et inversement. Tout outil électrique qui ne peut pas être commandé par l'interrupteur est dangereux et il faut le réparer.
c) Debrancher la fi che de la source d'alimentation et/ou enlever le bloc de batteries, s'il est amovible, avant tout

réglage, changement d'accessoires ou avant de ranger l'outil électrique. De telles mesures de sécurité préventives réduisent le risque de démarrage accidentel de l'outil électrique.

d) Conserver les outils electriques à l'arrêt hors de la portée des enfants et ne pas permettre à des personnes ne connaissant pas l'outil electrique ou les générates instructions de le faire fonctionner. Les outils electriques sont dangereux entre les mains d'utilisateurs novices.
e) Observer la maintenance des outils ELECTriques et des accessoires. Verifi er qu'il n'y a pas de mauvais alignment ou de blocage des parties mobiles, des pièces cassées ou toute autre condition pouvant aff ecter le fonctionnement de l'outil ELECTrique. En cas de dommages, faire réparer l'outil ELECTrique avant de l'utiliser. De nombreux accidents sont dus à des outils ELECTriques mal entretenus.
f) Garder affutés et propres les outils permettant de couper. Des outils destinés à couper correctement entretenus avec des pièces coupantes tranchantes sont moins susceptibles de bloquer et sont plus facies à contrôler.
g) Utiliser l'outil électrique, les accessoires et les lames etc., conformément à ces instructions, en tenant compte des conditions de travail et du travail à réaliser. L'utilisation de l'outil électrique pour des opérations différentes de celles prévues peut donner lieu à des situations dangereuses.
h) Il faut que les poignées et les surfaces de préhension restent séches, propres et dépourvues d'huiles et de graisses. Des poignées et des surfaces de préhension glissantes rendent impossibly la manipulation et le contrôle en toute sécurité de l'util dans les situations inattendues.

5) Maintenance et entretien

a) Faire entretenir l'outil electrique par un réparateur qualifié utilisant uniquement des pieces de rechange identiques. Cela assure le maintien de la sécurité de l'outil electrique.

Instructions de sécurité pour les scies alternatives

1) Tenir l'outil electrique par des surfaces de préhension isolées au cours d'une opération où l'accessoire de coupe peut

F

etre en contact avec des fi Is dissimulés ou son propre cable. Des accessoires de coupe en contact avec un fi, sous tension" peuventmettre des parties metalliques exposées de l'utilélectrique,sous tension" et provoquer un chic électrique chez I'opérateur.
2) Utiliser des pince ou autre moyen pratique pour fi xer et soutenir la pièce à usiner sur une plateforme stable. Ténir la pièce à usiner par la main ou contre le corps la rend instable et peut conduire à une perte de contrôle.

Attention des poussières nocives et toxiques peuvent être produites lors de l'utilisation de la scie sur certains matériaux. Ces poussières peuvent nuir gravement à la santé de l'utilisateur ou des personnes aux alentours. Portez toujours un masque de protection quand vous travailliez, éloignez les spectateurs de l'aire de travail et utilisez le système collecteur de poussières.

L'outil doit être utilisé dans une zone sèche et couverte. La température ambiente doit être comprise entre 15^ et 30^ . Le niveau d'humidité doit être inférieur à 60% .

Consignes spéciales de sécurité

• Contrôlez, avant chaque utilisation, l'appareil, le cable de raccordement et la fiche. Utilisez l'appareil seulement si son état est parfait et s'il n'est pas endommage. En cas de dégats, les pièces endommagées doivent être remplacées immidiatement par un électricien spécialiste.
• Retirez la fiche secteur de la prise de courant avant tout travail sur l'appareil, avant le remplacement d'un outil et pendant que l'appareil n'est pas utilisé.
• Afin d'éviter des dégats au cable secteur, poussez toujours le cable secteur vers l'arrête de l'appareil.
• Si vous travailliez en plein air, n'utilise que les cables de rallonge homologues à cet effet. Les cables de rallonge utilisés doivent avoir une sec-tion transversale minimale de 1,5 mm². Les connecteurs enchabhçables doivent être munis de contacts de mise à la terre et être protégés contre les projections d'eau.
• Gardez les outils dans un endroit sur, hors deportedes enfants.
• Portez toujours des lunettes protectrices, des gants de protection et un protège-oreilles

pendant tous les travaux de ponçage, de brossage et de coupage, ainsi qu'un masque respiratoire pendant tous les travaux produits de la poussière.

• Ne laissiez pas de clés à outils insérées. Avant la mise en circuit, vérifie que les clés et les outils de réglage soient enlevés de l'appareil.
  Veillez a ce que la pierce a usiner soit bien arrêtée afin qu'elle ne puisse pas glisser.
  Il est interdirit d'usiner des matériaux contenant de l'amiate! Respectez la consigne de prévention d'accidents correspondante de l'association professionnelle oncnée!
  Utilisez seulement des pieces de rechange originales.
  Seul un electricien confirmé est autorisé à effet-tuer des réparations.
  Le bruit développé à la place de travail peut dépasser 85 dB(A). L'opérateur doit prendre dans ce cas des mesures insonorisantes et de protection de l'ouïe.
• Gardez votre position de sécurité. Evitez des positions anormales du corps.
• N'exposez pas votre apparéil électricque à la pluie. N'utilissez pas les apparéils électricques dans une atmophère humide, ni à proximité de liquides inflammables.
• Ne portez pas l'appareil électriche par le cable le secteur. Protégéz le cable secteur contre l'endommagement par de l'huile, des solvants et des ariés aigués. Na saississez pas l'appareil électriche par le cable.
• Gardez votre lieu de travail en ordre.
• Vérifiez que l'interrupteur est bien en position hors circuit lorsque vous connectez l'appareil au secteur.
• Portez des vêtements de travail appropriés.
  Ne portez pas de vêtements amples ni de bijoux. Mettez un filet à cheveux si vous avez les cheveux longs.
  Pour votre propre sécurité, n'utilise que les accessoires et les appareils auxiliaires produits par le fabricant de cet apparéil.
  Utilisez seulement des lames de sciage tranchantes et non endommagées. Remplacez des lames de sciage gauchies et crevassees immédiatement.
• Ne décelèrez pas la lame de sciage après la mise hors circuit en la poussant latéralement à la main!
  Veillez à une avance régulière, afin de réduire le risque d'accidents et de prolonger la durée de vie de la lame de sciage et de la scie.
  Nettoyez vous outil uniquement avec un

F

chiffon humide. N'utilisez:aucun produit de nettoyage agressif.

• Contrôler le fonctionnement de votre outil. Si le fonctionnement est anormal, faites vérifier votre outil. Tous les travaux de maintenance et d'ins-pection ne doivent être effectués que par un électricien spécialiste ou par l'entreprise ISC GmbH.
• Contrôlez les vis de fixation
• Contrôlez régulierement les vis de fixation et assurez-vous qu'elles sont bien toutes serrées à fond. Resserrez immédiatement les vis lâches, sinon, risque de blessures graves.
• Maintenez l'appareil au niveau des poignées isolées lorsque vous réalisEZ des travaux pour lesquels l'outil employé est susceptible de toucher des cables électriques cachés ou le propre cable de l'appareil. Le contact avec une conduite conductrice de tension peut égalementmettre sous tension des pieces en métal de l'appareil et entraîiner une décharge électrique.
  Fixez et bloquez la pierce a usiner a l'aide de pince ou d'une autre maniere sur un support stable. Lorsque vous tenez la pierce a usiner uniquement avec la main ou contre votre corps, elle reste instable ce qui peut entrainer une perte de contrôle.

Conservez bien ces consignes de sécurité.

2. Description de l'appareil et volume de livraison

2.1 Description de l'appareil (fi gure 1/2)

1. Vis moletée de réglage de vitesse
2. Bouton de fi xation
3. Interrupteur Marche / Arret
4. Clé Allen
5. Câble reseau
6. Adaptateur pour aspiration de copeaux
7. Patin régliable
8. Commutateur de course du pendule
9. Echelle des degrès pour patin
10. Poulie de guidage
11. Vis pour patin
12. Lame de scie
13. Recouvrement de protection
14. Logement de lame de scie

2.2 Volume de livraison

Veuillez contrôle si l'article est complèt à l'aide de la description du volume de livraison. S'il manque des pieces, adressez-vous dans un délai de 5 jours maximum après votre achat à notre service après-vente ou au magasin où vous aze acheté l'appareil muni d'une preuve d'achat valable. Veuillez consulter pour cela le tableau des garanties dans les informations service après-vente à la fin du mode d'emploi.

Ouvrez l'emballage et prenez l'appareil en le sortant avec précaution de l'emballage.
- Retirez le matériel d'emballage tout comme les sécurités d'emballage et de transport (s'il y en a).
Vérifiez si la livraison est bien complète.
- Contrôlez si l'appareil et ses accessoires ne sont pas endommagés par le transport.
- Conservez l'emballage autant que possible jusqu'à la fin de la période de garantie.

Danger!

L'appareil et le matériel d'emballage ne sont pas des jouets! Il est interdit de laisser des enfants jouer avec des sacs et des fi Ims en plastique et avec des pieces de petite taille. Ils risquent de les avaler et de s'étouff er!

Sciesauteuseelectronique
Clé Allen
- Adaptateur pour le dispositif d'aspiration de la sciure
Mode d'emploi d'origine
- Consignes de sécurité

3. Utilisation conforme à l'aff ectation

La scie a guichet est destinée à scier le bois, le fer, les metaux lourds non ferreux et les matieres plastiques en employant la lame de scie respective.

La machine doit exclusivement etre employee conformement a son aff ectation. Chaque utilisation allant au-delà de cette aff ectation est considérée comme non conforme. Pour les dommages en résultat ou les blessures de tout genre, le producteur Decline toute responsabilité et l'opérateur/l'exploitant est responsable.

Veillez au fait que nos apparèils, conformément à leur aff ectation, n'ont pas été construits, pour

F

etre utilisés dans un environnement professionnel, industriel ouartisanal. Nous déclinons toute responsabilité si l'appareil est utilisé professionnellement,artisanalement ou dans des sociétés industriielles,tout comme pour toute activité équivalente.

4. Données techniques

Tension réseau : 230 V ~ 50 Hz

Puissance absorbée: 550 W

Nombre de courses : 1000 - 3000 min

Hauteur de course: 20 mm

Profondeur de coupe du bois: 80 mm

Profondeur de coupe des matieres plastiques : 20 mm

Profondeur de coupe du fer : 10 mm

Coupe d'onglet: ....jusqu'a 45^ (gauche et droite)

Catégorie de protection : .

Poids: 2,1 kg

Danger!

Bruit et vibration

Les valeurs de bruit et de vibration ont ete déterminées conformément a la norme EN 62841.

Niveau de pression acoustique L_DA ... 90,2 dB(A)

Niveau de puissance acoustique L_WA 98,2 dB(A)

Portez une protection acoustique.

L'exposition au bruit peut entrainer la perte de l'ouie.

Les valeurs totales des vibrations (somme des vecteurs de trois directions) ont ete déterminées conformément a EN 62841.

Scier dans le bois

Valeur d'émission de vibration a_h,B = 14,218 ~m/s^2 Impréciation K = 1,5 ~m/s^2

Scier dans le métal

Valeur d'émission de vibration a_h,M = 9,862m / s^2 Impréciation K = 1,5 m/s²

Les valeurs totales des vibrations indiquées et les valeurs d'émissions sonores indiquées ont été mesurées selon une méthode d'essay normée et

peuvent etre utilisées pour comparer diff érents outils électriques entre eux. Les valeurs totales des vibrations indiquées et les valeurs d'émissions sonores indiquées peuvent également etre utilisées pour une estimation provisoire de la sollicitation.

Avertissement :

Les émissions de vibrations et les émissions sonores peuvent diverger des valeurs indiquées pendant l'utilisation effé active de l'utilélectric, en fonction du mode d'utilisation de l'utilélectric, en particulier du type de traitement de la pièce à usiner.

Limits le niveau sonore et les vibrations a un minimum!

Utilisez exclusivement des appareils en excellent et.
- Entretenez et nettoyez l'appareil régulierement.
Adaptez votre façon de travailler à l'appareil.
- Ne surchargez pas l'appareil.
- Faites contróler l'appareil le cas échéant.
- Mettez l'appareil hors circuit lorsque vous ne l'utilise pas.
- Portez des gants.

Prudence!

Risques résiduels

Meme en utilisant cet outil electrique conformément aux prescriptions, il reste toujours des risques résiduels. Les dangers suivants peuvent apparueire en rapport avec la construction et le modele de cet outil electrique :

1. Lésions des poumons si aucun masque antipoussière ajust n'est porté.
2. Défi cience auditive si aucun casque anti-bruit approprié n'est porté.
3. Atteintes à la santé issues des vibrations main-bras, si l'appareil est utilisé pendant une longue période ou s'il n'a pas été employé ou entretenu dans les règles de l'art.

5. Avant la mise en service

Assurez-vous, avant de connecter la machine, que les données se trouvant sur la plaque de signalisation correspondent bien aux données du réseau.

F

Avertissement !

Enlevez systématiquement la fi che de contact avant de paramétrer l'appareil.

5.1 Recouvrement de protection (figure 1/pos. 13)

Le recouvrement de protection (13) protège contre tout contact par mégarde avec la lame (12) et permet de voir la zone de coupe.

5.2 Changement de lame de scie (figure 2/pos.12)

Danger!

• Retirez la fiche de contact de la prise avant demettre une lame de scie en place ou de la remplacer.
• Mettez le commutateur de course du pendule (8) en position 3.
• Les dents de la lame de scie sont très aiguises.
• Appuyez sur le logement de la lame de la scie (14) et guidez la lame de la scie (12) jusqu'à la butée dans le logement de lame descié (14) (figure 2). La denture de la lame descié doit être tournée vers l'avant.
  Laisser glisser le logement de la lame de la scie (14) en arriere. La lame de la scie (12) doit bien tener dans le rouleau de guidage (10).
• Vérifiez si la lame de scie (12) se trouve bien dans le logement.
• La suppression de la lame de scie se fait dans l'ordre inverse.

Avertissement! Lors du déverrouillage, tenez bien la lame de scie car celle-ci peut sinon sauter hors du support de lame de scie.

5.3 Reglage du patin pour les coupes d'onglet (fi gure 3-4)

• Desserrez les vis du patin (11) situées sur la partie inférieure du patin régiable (7) à l'aide de la clé à six pans (4) (figure 3).
  Tirez le patin (7) légèrement vers l'arrière. Le patin peut être désormais pivôté de 45^ vers la gauche ou vers la droite.
  Si le patin (7) est de nouveau pousse vers l'avant, cela fonctionnera uniquement dans les positions d'enclenchements se trouvant a 0^ , 15^ , 30^ et 45^ qui figurent sur la graduation du patin (9) (figure 4). Placeze le patin dans la position adaptée et serrez les vis du patin (11).
  Le patin (7) peut cependant etre regle sans probleme sur un degré d'angle différent. Pour

ce faire, tirez le patin (7) vers l'arriere, reglez l'angle souhaite et reisserrez la vis du patin (11).

5.4 Adaptateur du dispositif d'aspiration des copeaux (fi gure 5/pos. 6)

Raccordez vous scie a guichet avec l'adaptateur pour aspiration de copeaux (6) à l'aspirateur. Vous obtenez ainsi une aspiration de poussiere optimale de la pierce a usiner. Les avantages : vous menagez l'appareil aussi que votre propre santé. Notre zone de travail reste en autre propre et plus sur.
La poussière généree par les travaux peut etre dangereuse. Veuillez respecter les consignes de sécurité a ce propos.
- Introduisez l'adaptateur (6) comme indiqué en figure 5, de façon qu'il se trouve fixé dans le boitier.
- Enfichez le tuyau d'aspiration de votre aspirateur sur l'ouverture de l'adaptateur (5). Veillez à la bonne fi xation et au raccord hermétique à l'air des apparèils.

6. Commande

6.1 Interrupteur Marche / Arret (figure 6/pos. 3)

Mise en circuit :

appuyez sur l'interrupteur Marche / Arrêt

Mise hors circuit :

relâchez l'interrupteur Marche / Arret

6.2 Bouton de blocage (figure 6/pos. 2)

Avec le bouton de blocage (2), on peut arreter l'interrupteur Marche/Arrêt (3) en fonctionnement. Appuyez brievement sur l'interrupteur Marche / Arrêt (3).

6.3 Sélection de la vitesse de rotation électronique (fi gure 6/pos.1)

Avec le système de réglage de la vitesse, la vitesse désirée peut être régée par défaut. Tournez le système de réglage de la vitesse dans le sens PLUS pour augmenter la vitesse et dans le sens MOINS pour la réduire. Le nombre de courses ajustat dépend de la matière première respective et des conditions de travail.

Les régles générales concernant la vitesse de coupé pour des travaux par enlèvement des copeaux sont valables ici aussi.

F

Avec de fi nes lames, vous pouvez généralement travailler à une plus grande vitesse ; de grandes lames de scie nécessitant des vitesse plus basses.

Position MIN-2 = faible nombre de courses (pour l'acier)

Position 3-4 = nombre de courses moyen (pour l'acier, le métal doux, les matières plastiques)

Position 5-MAX = nombre de courses élevé (pour le bois tendre, le bois dur, le métal doux, les matières plastiques)

6.4 Reglage de la course du pendule (figure 7/pos.8)

• On peut régler l'intensité du mouvement oscillant de la lame de scie (12) lors de la course sur le commutateur de course du pendule (8).
• Vous pouvez adapter la vitesse de découvert, la puissance de coupe et le dessin de la coupe à la pierce à usiner.

Mettez le commutateur de course du pendule (8) sur les positions suivantes :

Position 0 = pas d'oscillation pendulaire

Matériau : caoutchouc, céramique, aluminium, acier

Remarque : pour les bords de coupe fins et propres, les materiaux fins (p. ex. la tôle) et les materiaux durs.

Position 1 = petite oscillation pendulaire

Matériau: matières plastiques, bois, aluminium

Remarque: pour les matériaux durs

Position 2 = oscillation pendulaire moyenne
Matériau : bois

Position 3 = grande oscillation pendulaire

Matériau : bois

Remarque : pour les matériaux doux et lorsque I'on scie dans le fi I du bois

Laffective combinaison dereglage de la vitesse et de la course de pendule depend du matériel àtraiter.Nous recommandons d'obtenir unreglage impeccable sur la base d'une coupe d'essai sur une piece a jeter.

6.5 Executer des coupes

Assurez-vous que l'interrupteur Marche / Arret (3) n'est pas enforcé. Connectez la fiche de contact à une prise appropriée seulement après.
Connectez la scie à guichet uniquement lorsque la lame de la scie est en place.
Utilisez exclusivement des lames de scie en excellent et. Remplacez immEDIatement les lames emousses,gauchies ou fendues.
- Placez le pied de la scie à plat sur la pierce à usiner. Mettez la scie à guichet en marche.
- Faites démarrer la lame de la scie set attendez qu'elle ait atteint sa vitesse de marche. Guidez ensuite lentement la lame de la scie sur la ligne de coupe. Exerzez uniquement une légere pression sur la lame de la scie.
Lorsque you sciez le métal, la ligne de coupe doit être enduite d'un produit réfrigérant approprié.

6.6 Decouper des zones (fi gure 8)

Percez avec une perceuse à l'intérieur de la zone devant être découvert un trou de 10mm . Guidez la lame de la scie dans ce trou et commencez à découvert la zone désirée.

6.7 Coupe d'onglet

• Reglez l'angle sur le patin en fonction (voir point 5.3)
  Respectez les remarques au point 6.5.
• Réalize la coupe comme indiquedans la figure 9.

7. Remplacement de le cable d'alimentation réseau

Danger!

Si le cable d'alimentation reseau de cet apparéil est endommagée, il faut la faire replacer par le produiteur ou son service après-vente ou par une personne de qualification semblable afin d'éviter tout risque.

F

8. Nettoyage, maintenance et commande de pieces de rechange

Danger!

Retirez la fi che de contact avant tous travaux de nettoyage.

8.1 Nettoyage

• Maintenez les dispositifs de protection, les fentes à air et le carter de moteur aussi propres (sans poussière) que possible. Frottez l'appareil avec un chiffon propre ou soufflez dessus avec de l'air comprimé à basse pression.
• Nous recommendons de nettoyer l'appareil directement après chaque utilisation.
  Nettoyez l'appareil régulierement à l'aide d'un chiffon humide et un peu de savon. N'utiliseaucun produit de nettoyage ni détergeant;ils pouraient endommager les pieces en matières plastiques de I'appareil. Veillez acce qu'aucune eau n'entre aI'intérieur de I'appareil. La pénétration de I'eau dans un appeareil électrique augmente le risque de décharge électricque.

8.2 Brosses à charbon

Si les brosses à charbon font trop d'étincelles, faites-les contrôle par des spécialistes en électricité.

Danger! Seul un(e) spécialiste électricien(ne) est autorisé à remplaçer les brosses à charbon.

8.3 Maintenance

Aucune piece à l'intérieur de l'appareil n'a besoin de maintenance.

9. Mise au rebut et recyclage

L'appareil se trouve dans un emballage permettant d'éviter les dommages dus au transport. Cet emballage est une matière première et peut donc être réutilisé ultérieurement ou être reintroduit dans le circuit des matières premières. L'appareil et ses accessoires sont en matière divers, comme par ex. des metaux et matières plastiques. Les approeils défectueux ne doivent pas être jetés dans les poubelles domestiques. Pour une mise au rebut conforme à la réglementation, l'appareil doit être déposé dans un centre de collecte approprié. Si vous ne connaissiez pas de centre de collecte, veuillez vous renseigner

F

Uniquement pour les pays de l'Union Européenne

Ne jetez pas les outils électriques dans les ordures menagères!

Selon la norme européenne 2012/19/CE relative aux apparciels électriques et systèmes électroniques usés et selon son application dans le droit national, les outils électriques usés doivent être récoltes à part et apportés à un recyclage respectieux de l'environnement.

Possibilité de recyclage en alternative à la demande de renvoi :

Le propriétaire de l'appareil électrique est obligé, en guise d'alternative à un envoi en retour, à contribuér à un recyclage effectué dans les régles de l'art en cas de cessation de la propriété. L'ancien apparéil peut être remis à un point de collecte dans ce but. Cet organisme devra l'éliminer dans le sens de la Loi sur le cycle des matières et les déchets. Ne sont pas concernés les accessoires et ressources fournies sans composants électroniques.

F

CHARTE DE GARANTIE ET DE SERVICE APRES-VENTE

Couverture de la garantie

La garantie Mc Kenzie couvre les vices de fabrication ou de matériel.

Elne ne couvre pas : l'utilisation, l'entretien, la réparation non conforme aux spécifications Mc Kenzie, les modifications personnelles portées à un produit, les déteriorations d'emballage.

Les pièces "dites d'usure" ne sont pas prises en charge par la garantie.

Ne sont pas garantis : les pieces d'usure de type disques, lames, fils, chaînes, guides, embouts de vissage, forets, mèches, fraises, scies, bobines.

Les produits doivent avoir ete utilisés dans des conditions normales, et non pas de maniere professionnelle.

Les ponceuses qui ont ete utilisees pour poncer du platre ne peuvent etre garanties.

Les produits returnés doivent être complets (exemple batteries, accessoires etc.)

Durée de la Garantie

La garantie Mc Kenzie s'entend sur une période de trois ans, à compter de la date d'achat justifiée du produit par la presentation du ticket de caisse, ou facture émis par le magasin.

Procedure de serviceAprs-Vente Gamme McKenzie

Produit sous Garantie

Le client ayant consté une défectuosity sur l'util electrolyportatif de la gamme Mc Kenzie, et si l'achat de cet outil a été effectué moins de trois ansAAPARAVANT, peut faire valeur son droit à garantie. Le produit doit être returné au magasin accompagné de sa preuve d'achat.

Les pieces détachées dites indispensablees et ne nécessitant pas d'intervention technique sont disponibles pendant une durée de cinq ans.

P
