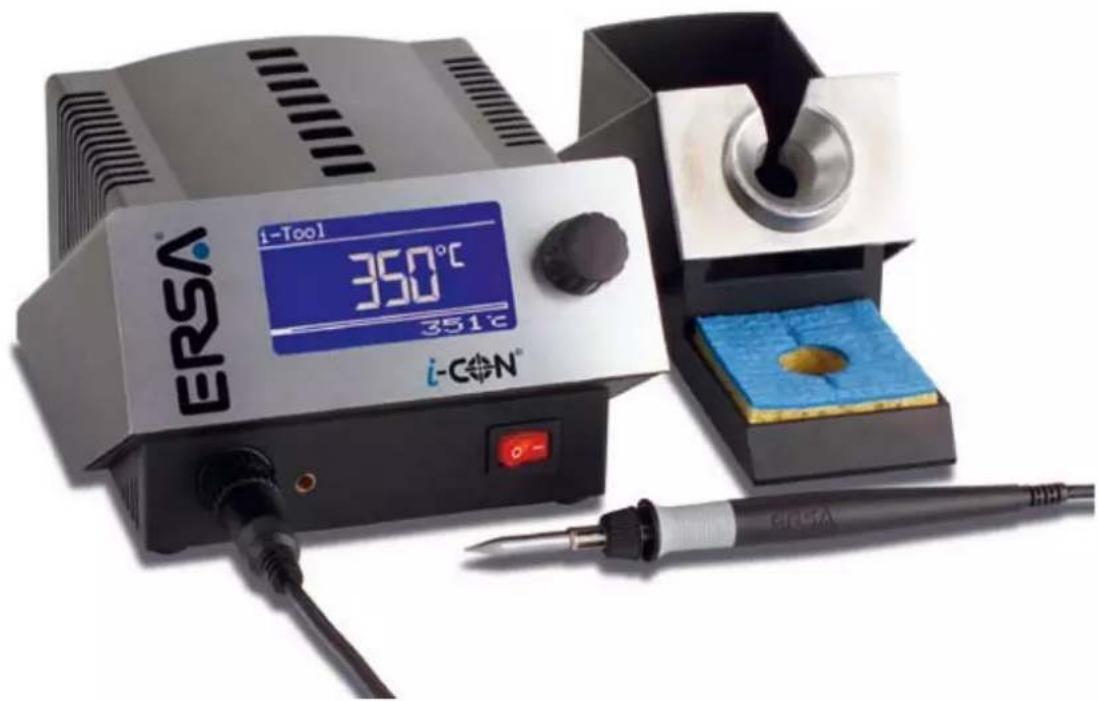

iCON 1 - Machine de soudure Ersa - Notice d'utilisation et mode d'emploi gratuit

Type de produit	Station de soudage professionnelle
Marque	Ersa
Modèle	iCON 1
Catégorie	Machine de soudure
Affichage	Écran LCD rétroéclairé avec texte clair
Contrôle	Sélecteur rotatif i-OP avec fonction de touche (pression)
Plage de température	Env. 150°C – 450°C (réglable par incréments de 1°C ou 10/50/100°C en rotation rapide)
Alimentation électrique	230 V AC, 50/60 Hz (vérifier plaque signalétique)
Puissance absorbée	Env. 95 W (estimation pour station standard)
Dimensions (L×P×H)	Env. 140 × 110 × 90 mm (estimation)
Poids	Env. 1,5 kg (estimation)
Fonctions principales	Réglage de température, sélection de langue, contraste, modes de paramétrage et configuration, diagnostic d'erreur
Outils compatibles	Fer à souder i-Tool (changement de panne à chaud ou à froid)
Support de fer	Repose-fer inclus avec éponge en viscose
Sécurité	Disjoncteur sur face arrière, protection contre les brûlures (outil chauffé dès mise sous tension)
Entretien	Nettoyage de l'éponge avec eau adoucie, changement régulier des pannes
Pièces détachées	Pannes de soudage et de désoudage, corps de chauffe (pièces d'usure)
Réparabilité	Diagnostic d'erreur intégré avec codes d'erreur (2-99), remplacement possible du disjoncteur
Garantie	Garantie constructeur, hors pièces d'usure (pannes, corps de chauffe)
Notice disponible	PDF téléchargeable sur notice-facile.com, 17 pages

FOIRE AUX QUESTIONS - iCON 1 Ersa

Comment mettre en service la station de soudage Ersa iCON 1 ?

Déballez la station et vérifiez l'intégrité du contenu. Placez-la sur une surface plane et sèche. Branchez le fer à souder dans la douille en verrouillant le blocage. Reliez le cordon d'alimentation à la station et à la prise secteur. Humidifiez l'éponge avec de l'eau adoucie. Mettez l'interrupteur sur la face avant en position marche (interrupteur rouge).

Comment régler la température de soudure ?

En mode de travail, tournez le sélecteur rotatif i-OP pour régler la température. Tournez lentement pour des incréments de 1°C, rapidement pour des sauts de 10/50/100°C. Appuyez sur l'i-OP pour valider la température affichée.

Comment changer la langue de l'interface ?

Mettez la station hors tension. Maintenez l'i-OP enfoncé tout en remettant la station sous tension. Relâchez après un signal sonore. Tournez l'i-OP pour sélectionner [Change], puis [Language]. Choisissez la langue désirée et validez en appuyant sur l'i-OP. Sélectionnez [END] pour quitter.

Que faire si l'écran affiche un triangle avec un code d'erreur ?

Un triangle indique une erreur. Le code numérique (entre 2 et 99) correspond à un défaut. Consultez le tableau des codes d'erreur dans les instructions de service complètes. Acquittez l'erreur en appuyant sur l'i-OP. Le fer ne chauffera à nouveau qu'après élimination et acquittement de l'erreur.

Comment ajuster le contraste de l'écran ?

Mettez la station sous tension et tournez immédiatement l'i-OP. Un signal sonore confirme l'activation du mode contraste. Tournez l'i-OP pour régler le contraste. Appuyez pour valider.

Comment changer la panne du fer à souder ?

Vous pouvez changer la panne à chaud ou à froid. Pour un changement à chaud, utilisez des pinces et faites attention aux brûlures. Pour un changement à froid, attendez que le fer refroidisse. Dévissez ou retirez l'ancienne panne et installez la nouvelle. Vérifiez qu'elle est bien fixée.

Quels sont les modes de fonctionnement de l'i-CON 1 ?

Trois modes principaux : 1) Mode de travail : fonctionnement normal après mise sous tension. 2) Mode de paramétrage : appuyez 2 secondes ou deux fois rapidement sur l'i-OP pour modifier les paramètres de l'outil actif. 3) Mode de configuration : maintenez l'i-OP enfoncé 5 secondes à la mise sous tension pour accéder aux réglages avancés.

Comment nettoyer la station de soudage ?

Utilisez une éponge en viscose humidifiée avec de l'eau adoucie pour nettoyer la panne. N'utilisez pas de produits abrasifs. Débranchez la station avant tout nettoyage. Gardez le repose-fer propre.

Que faire si le fer ne chauffe pas ?

Vérifiez d'abord l'alimentation électrique : la station est-elle branchée ? L'interrupteur est-il allumé (rouge) ? Vérifiez le disjoncteur sur la face arrière ; s'il est déclenché, réenclenchez-le. Si le problème persiste, vérifiez la connexion du fer à la station. Un disjoncteur défectueux peut indiquer un problème plus profond.

Où télécharger la notice complète de l'Ersa iCON 1 ?

La notice au format PDF est disponible gratuitement sur le site notice-facile.com. Elle comprend 17 pages en français. Vous pouvez également demander une traduction dans une autre langue en remplissant le formulaire sur le site.

MODE D'EMPLOI iCON 1 Ersa

Mode d'emploi simplifié

Poste de soudure ERSA

i - C N

Table des matieres

1. Introduction 3

1.1 Explications des symboles 3

1. Mise en service 4

2.1 Deballage de la station de soudage 4
2.2 Installation de la station de soudage 4

3.Description fonctionnelle 6

3.1 Utilisation 6
3.2 Selection de la langue 7
3.3 Reglage de la températe 8
3.4 Soudure 8

1. Les modes de service de l'I-CON 9

4.1 Mode de travail 9
4.2 Le mode de paramétrage 9
4.3 Mode de configuration 10
4.4 Contraste 11

1. Modification des paramètres 13

2. Traitement des erreurs 14

6.1 Erreurs generales 14
6.2 Messages d'erreur 14

1. i-Tool 15

7.1 Changement de panne à chaude 15
7.2 Changement de panne à froid 16

1. Garantie 17

Mode d'emploi simplifié

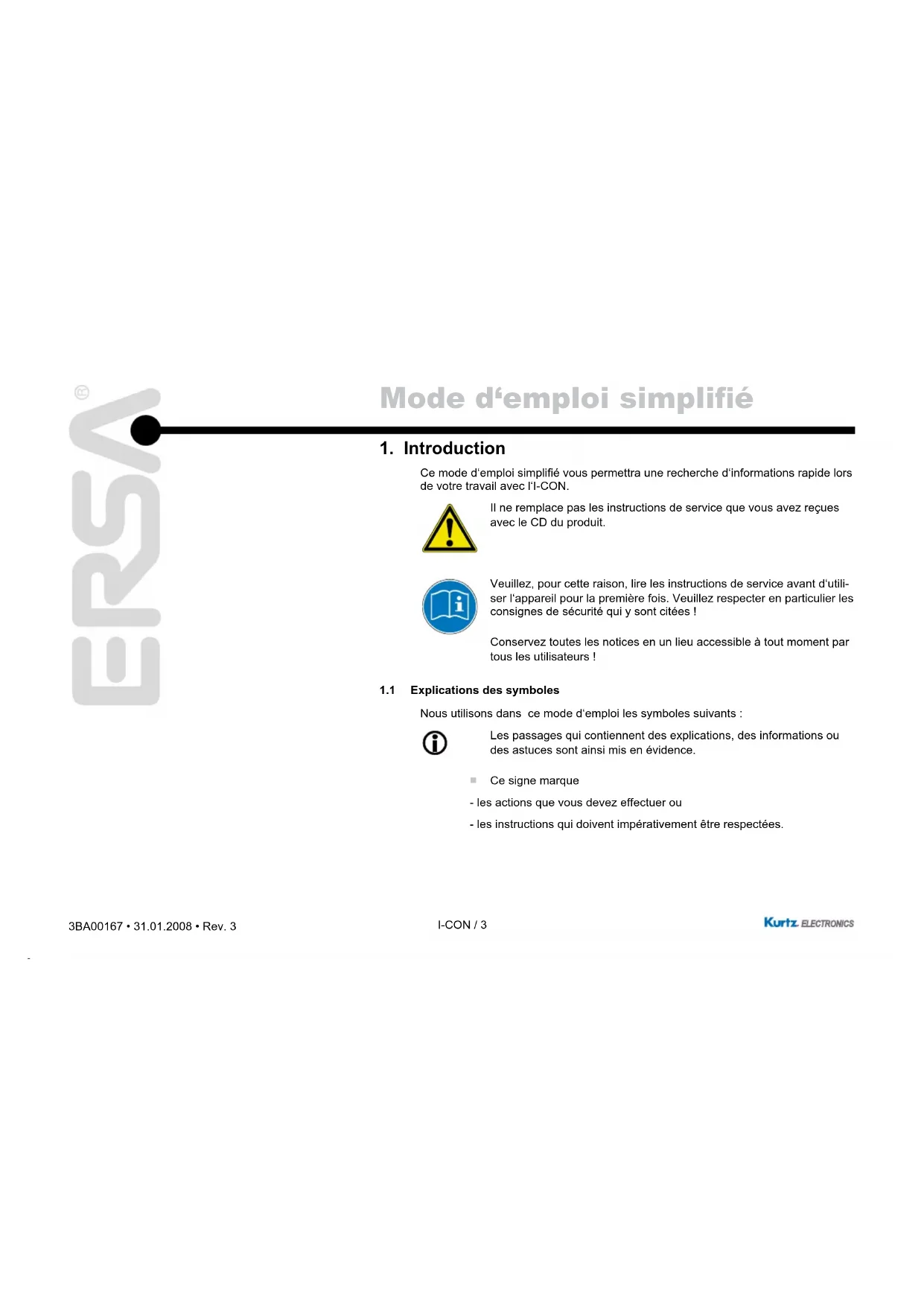

1. Introduction

Ce mode d'emploi simplifie vous permettra une recherche d'informations rapide lors de votre travail avec l'I-CON.

Il ne remplace pas les instructions de service que vous avez reçues avec le CD du produit.

Veuillez, pour cette raison, tire les instructions de service avant d'utiliser l'appareil pour la première fois. Veuillez respecter en particulier les consignes de sécurité qui y sont citées!

Conserve toutes les notices en un lieu accessible à tout moment par tous les utilisateurs!

1.1 Explications des symboles

Nousutilisons dansce mode d'emploiles symboles suivants：

Les passages qui contiennent des explications, des informations ou des astuces sont ainsi mis en evidence.

Ce signe marque
- les actions que vous doivent effectuer ou
- les instructions qui doivent impérativement être respectées.

Mode d'emploi simplifié

2. Mise en service

2.1 Deballage de la station de soudage

Veuillez vérifier l'intégrité du contenu de l'emballage au moyen de votre bon de livreaison. Si les composants qui y sont enumerated sont endommagés ou manquants, alors veillez prendre contact avec votre fournisseur.

2.2 Installation de la station de soudage

Placez le poste de soudure dans un lieu sec et sur une surface plane, mettez le repose fer à du poste.
Vérifiez, avant le branchement, si la tension de réseau concorde avec la valeur indiquée sur la plaque signalétique.
Vérifier la bonne tenue de la panne du fer à souder.
Connectez la station de soudage à la prise secteur.
Humidifiez I'eponge en viscose avec de I'eau adoucie.

Mode d'emploi simplifié

Reliez l'otil à souder au poste 1. Enforcez la fiche dans la douille et verrouille le blocage. Déposez l'otil à souder dans le support.

Veillez à la bonne tenue de la fiche dans la douille. Le détrompage ② de la fiche doit entre dans la rainure ③ de la douille.

Reliez le cordon d'alimentation avec le poste de soudure et la prise de secteur ④.

Mettre la station de soudage sous tension ⑤.

Attention! Danger de brûlure! Les outils à souder raccordés sont chauffésès la mise en marche!

Mode d'emploi simplifié

3. Description fonctionnelle

3.1 Utilisation

La mise en et hors tension du poste de soudure s'effectue au moyen de l'interrupteur ① qui se trouve sur la face avant. Quand le poste est sous tension, l'interrupteur est rouge.

La commande du poste s'effectue par un selecteur rotatif ② avec fonction de touche (à pression). Il porte le nom de l'i-OP.L' i-OP permet de selectionner les fonctions requises ou de modifier les valeurs. En tournant vers la droite, les valeurs augmentent et vers la gauche, elles diminuement. En tournant lentement, les valeurs selectionnées se modifiient par etape de 1, en tournant rapidement, par etape de 10/50/100 (en fonction du parametre).

L' i-OP dispose en plus d'une fonction de touche à pression. Grace à cette fonction (en appuyant), les paramétres sélectionnés et les valeurs peuvent être confirmées et être effectives pour le poste. La représentation de tous les paramétrages et valeurs de mesure se fait sous forme de texte clair dans une fenêtre d'affichage bien comprehensible qui sera désignée ci-après simplement par „Display".

Mode d'emploi simplifié

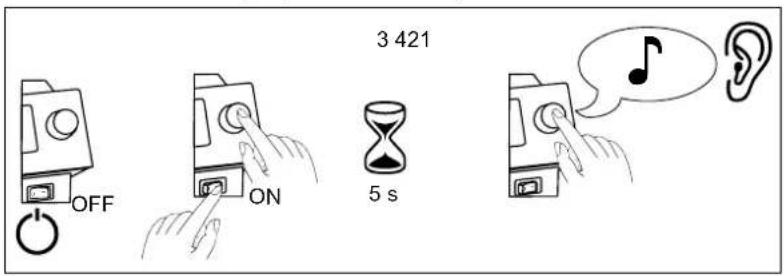

3.2 Sélection de la langue

Afin de pouvoirCHOISIR la langue nationale, vousdezecper comme suit:

Mettre la station de soudage hors tension
Appuyez et tenez Ii-OP
Mettre a nouveau la station de soudage sous tension
Tenez l'i-OP jusqu'à entendre un signal et ensuite relâchez-le.

Mode d'emploi simplifié

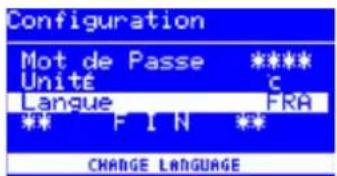

Vouppouze selectionnerle mode [Change]en tournantIi-OP.
Selectionnez l'entrée du menu [Language].
Appuyez sur I'i-OP.
Vou puez selectionner la langue desireiree en tournant Ii-OP.
Appuyez sur Ii-OP.
Selectionnez l'entrée du menu [ END ] et ensuite appuyez sur l'iOP.

La langue a ete modifiee.

3.3 Réglage de la température

VoupsousvezreglerlatempereutdarlepointedoutisoudertounnantI-OP.
Appuyer sur l'i-OP pour valider le réglage.

3.4 Soudure

Effectuez une soudure d'essai.

Si vous n'êtes pas satisfait du résultat, vous pouvez adapter les paramétres à vos exigencies. Veuillez dire pour cela les sections suivantes.

Mode d'emploi simplifié

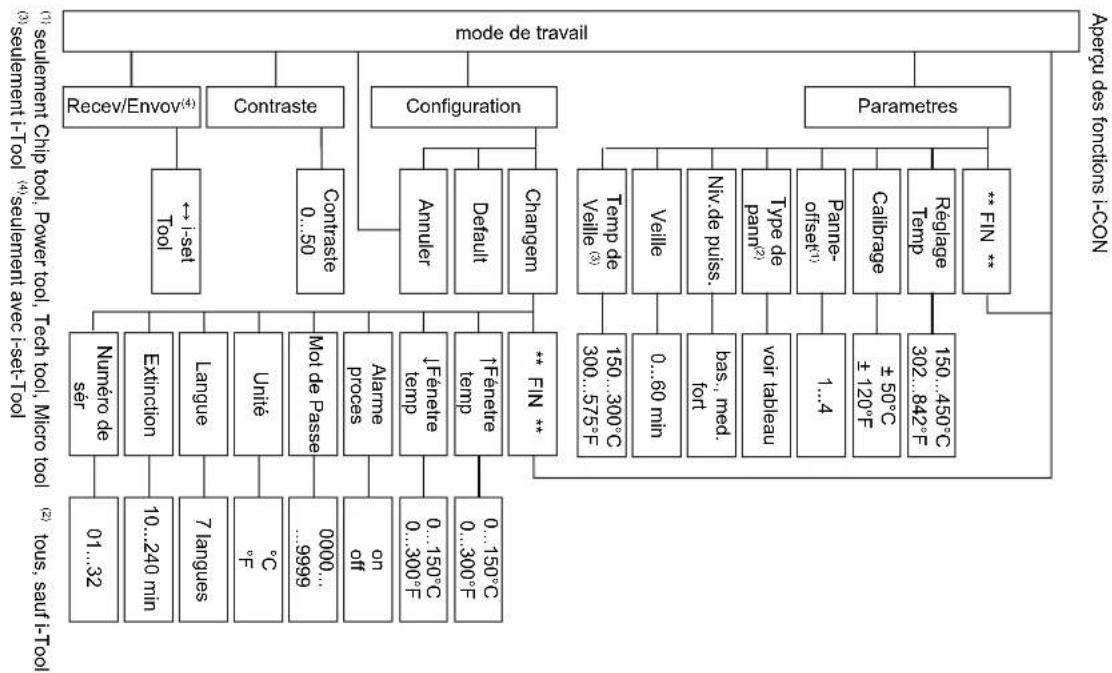

4. Les modes de service de l'I-CON

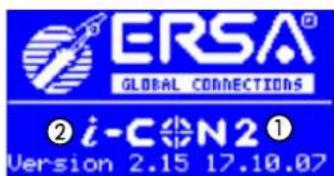

4.1 Mode de travail

Après l'enclement du poste, un dialogue s'affiche pendant env. 2 secondes. Il indique la désignation du poste (1) et la version de logiciel (2) de l'i-CON. Ensuite, le poste passée automatiquement au mode de travail.

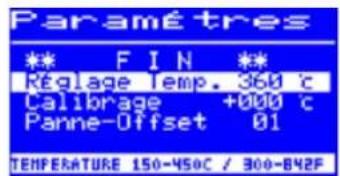

4.2 Le mode de paramétrage

Vous pouvez activer le mode de paramétrage pour l'outil de soudage actif en ap-. puyant sur Ii-OP (env 2 sec. ou deux fois rapidement).

Mode d'emploi simplifié

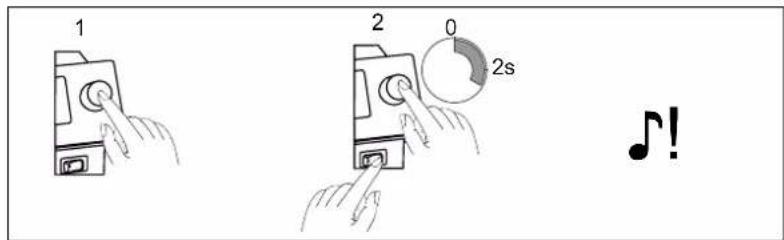

4.3 Mode de configuration

Vous pouvez passer en mode de configuration en appuyant 5 secondes sur l'i-OP lors de la mise en marche de l'I-CON.

En tournant et appuyant, vous pouvez configurer le poste ou remplacer les réglages par défaut.

Mode d'emploi simplifié

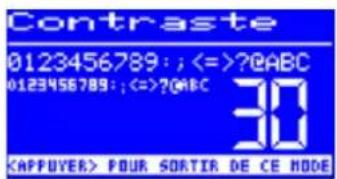

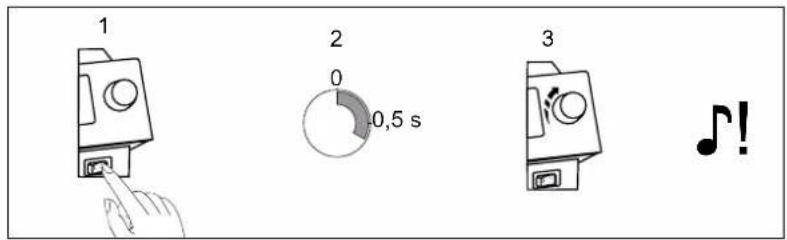

4.4 Contraste

Pour ajuster le contraste de l'écran à votre environnement de travail, procédez comme suit :

• Mettez le poste de soudure en tension et tournez immédiatement l'OP. Le mode de contraste est activé.

Le buzzer signale par un son que le mode de contraste est actif.

Selectionnez le contraste désire en tournant I-i-OP.
Confirmez votre entree en appuyant sur Ii-OP.

ERSA

Mode d'emploi simplifié

Mode d'emploi simplifié

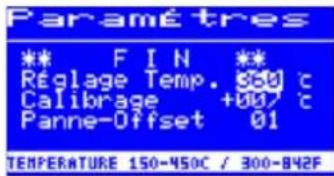

5. Modification des paramètres

Afin de pouvoir modifier un paramètre, vous devez proceder comme suit:

Ouvrez le mode de configuration pour l'utilisé en appuyant env. 2, sec sur l'i-OP ou deux fois rapidement.
Selectionnez le paramètre désiré en tournant l'i-OP.
Activez le curseur en appuyant sur l'i-OP, vous le désactive en appuyant à nouveau.

Quand le curseur est activé, vous pouvez modifier les valeurs du paramètre en tournant Ii-OP. En appuyant deux fois sur Ii-OP, vous pouvez appeler ou quitter le mode de configuration.

Mode d'emploi simplifié

6. Traitement des erreurs

6.1 Erreurs generales

Si le poste de soudure ne fonctionne pas correctement, veullez vérifier les points suivants :

• Est-ce qu'il y a une tension d'alimentation? Est-ce que le cordon d'alienmentation est relié correctement à l'appareil et à la prise électrique.
• Est-ce que le disjoncteur est défectieux? Le disjoncteur se trouve sur la face arrêté de l'appareil dans la douille de raccordement au secteur.
• Veuillez impératifement tenir compte qu'un disjoncteur défectieux peut aussi être un indice pour une cause d'anomalie plus profonde. Un changement simple du disjoncteur est en général insuffisant.
• Est-ce que l'outil à souder est relié correctement à l'unité d'alimenta tion ?

6.2 Messages d'erreur

L'I-CON réalise automatiquement un diagnostic d'erreur. Le résultat du diagnostic est sorti comme code d'erreur: Un pictogramme en forme de triangle ① apparait a l'écran du poste de soudure. Le code d'erreur ② est un nombre compris entre 2 et 99. La ligne inférieure comporte en outre une note ③.

Les codes d'erreur se trouvent dans le tableau des codes d'erreur des instructions de service. Les messages d'erreur doivent être acquittés au moyen l'i-OP. L'outil à souder sera chauffé à nouveau seulement quand l'erreur a été éliminée et acquittée.

Mode d'emploi simplifié

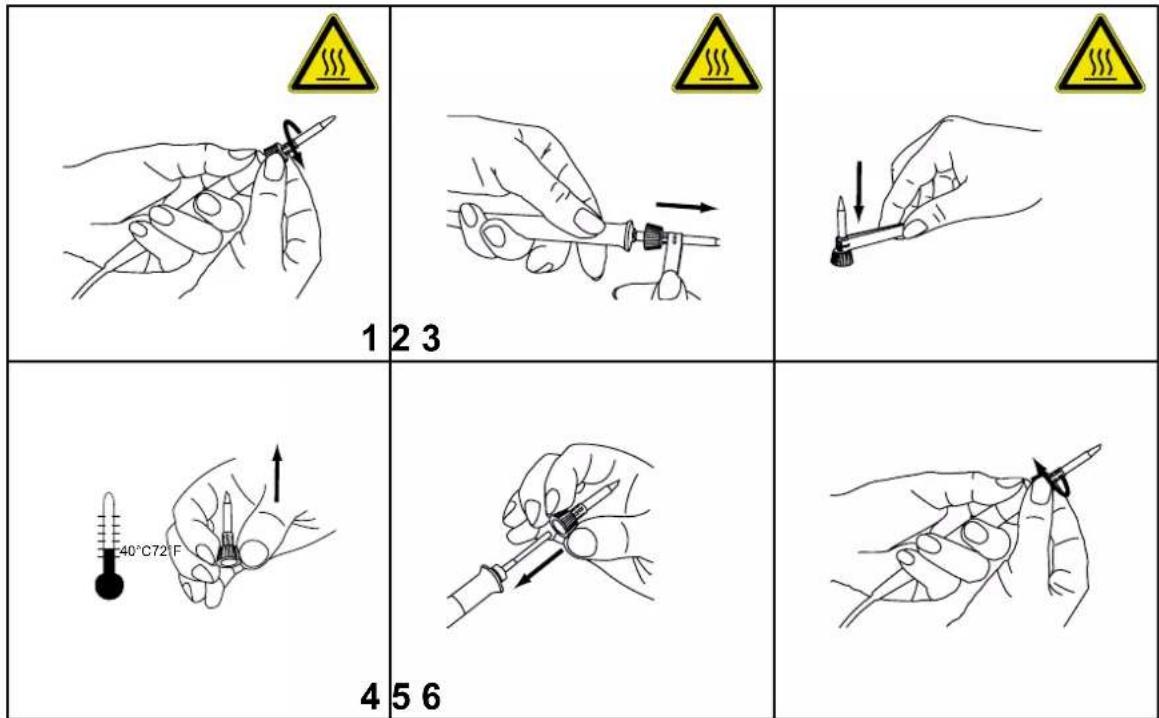

7. i-Tool

7.1 Changement de panne à chaude

Mode d'emploi simplifié

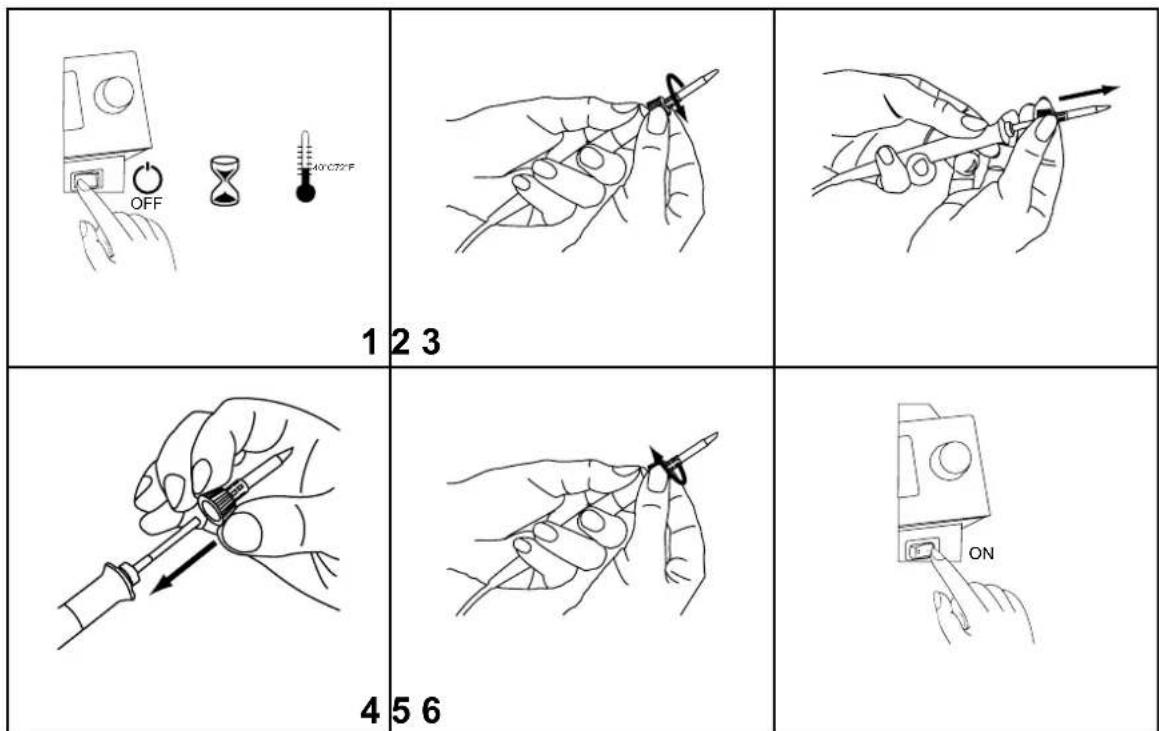

7.2 Changement de panne à froid

Mode d'emploi simplifié

8. Garantie

01/2008, ERSA GmbH · 3BA00167 Rev. 3

Le corps de chauffe, les pannes de soudage et de désoudage sont des pieces d'usure qui ne font pas partie de la garantie. Veuillez communiquer les défauts de matière ou de fabrication avant le renvoi de la marchandise qui doit être confirmé. Veuillez ajouter le bon d'achat et la description des défauts à votre envoi.

ERSA a Editedes instructions de service avec les plus grands soins. Cependant, aucune garantie ne peut etre prise en relation avec le contenu, l'integrité et la qualite des indications de ces instructions. Nous prenons soin du contenu et il est adapte aux faits actuels.

Toutes les données publiées dans les instructions de service de même que les indications sur le produit et les méthodes ont été déterminés au moyen d'aides techniques les plus modernes et le plus consciencieusement possible. Ces indications ne sont pas contractuelles et ne dégagent pas l'utilisateur d'un contrôle autonome de l'appareil avant son utilisation. Nous ne prenons aucune responsabilité sans confirmation préalable expresse et écrite pour l'infiltration de directives de protection de tiers pour les utilisations et les modes de procédures. Tous droits de modifications dans le sens d'une amélioration du produits sont réservés.

Dans le cadre des possibilités légales, la responsabilité pour les dommages directs, indirects et de tiers qui résultat de l'acquisition de ce produit est exclue.

Tous droits réservés. Le present manuel ne doit pas, même en partie, être reproduit, transmis ou traduit dans une autre langue sans l'autorisation écrite de ERSA GmbH.
