| Type de produit | Poste intérieur audio pour système de bus 2 fils |
| Marque | Elcom |
| Modèle | REA118S |
| Dimensions (L x H x P sans plaque) | 93 x 74,3 x 16 mm |
| Poids (estimé) | Environ 200 g |
| Alimentation | 22-24 V= via bus |
| Courant absorbé (fonctionnement) | Max. 180 mA |
| Courant absorbé (veille) | Environ 9 mA |
| Indice de protection | IP30 |
| Température de fonctionnement | 5°C à 50°C |
| Niveau sonore maximum (sonnerie) | 78 dB(A) à 0,5 m |
| Fonctions principales | Appel de platine de rue, ouverture de porte, appel d'étage, appel interne, éclairage, coupure sonnerie, réglage volume et sensibilité microphone, 16 mélodies |
| Mode de communication | Main-libre ou Push-to-Talk (sélectionnable) |
| Nombre de touches tactiles | 6 (dont 3 éclairées) |
| Raccordements | Bornes X/X pour bus 2 fils, R/R pour bouton d'étage, S/S pour alimentation auxiliaire |
| Fonctionnement parallèle | Jusqu'à 3 postes avec la même adresse |
| Transfert d'appel d'étage | Possible jusqu'à 2 postes supplémentaires sur la même branche |
| Montage | Saillie ou encastré dans boîte DIN 49073 |
| Section de conducteur max. | 0,75 mm² |
| Sécurité | Installation par électricien qualifié ; respect des normes TBTS |
| Entretien et nettoyage | Nettoyer avec un chiffon doux et sec ; ne pas utiliser de produits abrasifs |
| Pièces détachées et réparabilité | Réparation réservée à un professionnel ; contacter le service après-vente Elcom |
| Normes | EN 50486 (volume de la sonnerie d'appel) |
FOIRE AUX QUESTIONS - REA118S Elcom
Questions des utilisateurs sur REA118S Elcom
0 question sur cet appareil. Repondez a celles que vous connaissez ou posez la votre.
Poser une nouvelle question sur cet appareil
Téléchargez la notice de votre Interphone au format PDF gratuitement ! Retrouvez votre notice REA118S - Elcom et reprennez votre appareil électronique en main. Sur cette page sont publiés tous les documents nécessaires à l'utilisation de votre appareil REA118S de la marque Elcom.
MODE D'EMPLOI REA118S Elcom
Poste interieur audio 2fils pose saillie
Consignes de sécurité
L'installation et le montage d'appareils électriques doivent être effectuels uniquement par desElectriciens qualifiés, en conformité avec lesnormes d'installation et dans le respect des directives, dispositions et consignes de sécurité et de prévention des accidents en vigueur dans le pays.
Veuillez observer les prescriptions et les normes en vigueur pour les circuits electriques TBTS lors de l'installation et de la pose des cables.
Ce mode d'emploi fait partie intégrante du produit et doit être conservé par l'utilisateur final.
Composition de l'appareil

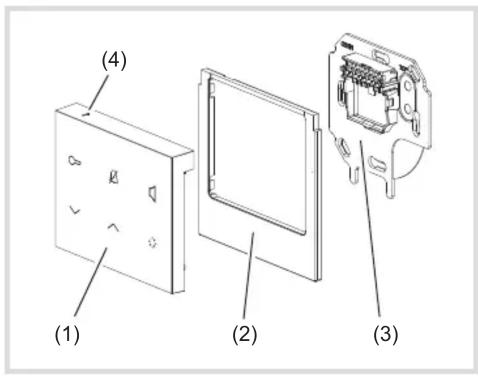

Image 1 : description de l'appareil
(1) Poste interieur (element de commande)
(2) Plaque décorative (non fourni)
(3) Platine support avec bornier de raccordement
(4) Microphone
Fonction
Le poste interieur audio est un apparéil pour système de bus à 2fils. Elle peut communiquer avec des platines de rue et d'autres postes interieurs et déverrouiller des ouvertures de portes.
Cas d'usage typique
- Pour le montage en saillie sur terrain plat ou montage dans une boite d'encastrement selon DIN 49073
- Convient uniquement pour une utilisation à l'intérieur et à l'abri de toute humidité
- Pas compatible avec les systèmes de communication de porte d'autres fabricants
\section*{Caracteristiques du produit}
- Champ de commande tactile avec 6 touches symboles, dont 3 éclairées
- Fonction main-libre ou Push-to-Talk
- Volume de la sonnerie d'appel et sensibilité microphone régibles
- 16 méloides d'appel, attribuables individuellement
- Raccordement pour pouvoir sonnette d'étage
- Transfert de l'appeal d'etage
- Fonctionnement parallèle (max. 3 postes interieurs au total avec la même adresse)
- Appels internes vers d'autres postes interieurs
- Touche d'éclairage pour commander le contact de relais d'éclairage de l'alimentation de bus
Fonctionnement
Principé d'utilisation
Chacune des 6 touches symboles du champ de commande (image 2) correspond à une zone tactile. Pour activer sa fonction, il faut appuyer sur la touche avec un retour tactile.
Image 2 : champ de commande
Toutes les fonctions de base peuvent être ouvertes directement au moyen de la touche symbole correspondante :
| Touche symbole LED | Fonction État |
| ○ Touche ouvre-porté2) s'allume La porte peut être déverrouillée | |
| Δ Touche Mute2) clignote Le son de la sonnerie d'appoint est coupé | |
| Δ Touche parler2) clignote Appel entrant, Mode Appel interne activé s'allume Liaison de communication activée | |
| √ Touche de réglage vers le bas | Réduire la valeur, Initier unappoint interne F/E |
| ∧ Touche de réglage vers le haut | Augmenter la valeur, Initier unappoint interne F/F |
| ◇ Touche d'éclairage2) | Allumer la lumière1), Quitter le mode de réglage |
1) requiert une installation adequate
2) avec tonalité d'acquittement
Tableau 1: touches du champ de commande
D Les touches émettent en outre un return sonore après actionnement :
- 1 tonalité d'acquittement = fonction disponible
- 3 tonalités brèves = fonction indisponible
- 3 tonalités répétitives = mode appel interne
En appuyant simultanément sur les touches + on active le mode de réglage (voir Réglages audio).
Application 1: appel de platine de rue
Le pouvoir d'applé affecté est actionné à l'extérieur au niveau de la platine de rue.
Le poste intérieur signale un appel de platine derue:
La mélodie d'appeil retentit.
La LED clignote et la LED Saturne.
La sonnerie d'applé et les LED signaient l'applé de platine de rue pendant max. 90 secondes.
Accepter l'applé de platine de rue et établit la conversation
- Appuyer sur la touche partir.
Une conversation avec la platine de rue est établie.
La LED s'allume et reste allumée. La liaison de communication est établie (durée max. d'une communication : 3 minutes).
Pour terminer la conversation, appuyer sur la touche parler de nouveau.
La connexion est terminée.
Ou:
Ouvr la porte
- Appuyer sur la touche d'ouverture de porte La porte de la platine de rue d'ou provient l'appel est déverrouillée et peut être ouverte. Une conversation active se termine automatiquement env. 10 secondes après le déverrouillage.
Ouverture de porte directe : dans les installations avec une seule platine de rue, la portec peut egalement etre déverrouillée sans appel préalable de platine de rue, si la platine de rue est configurée de maniere appropriée.
Allumer la lumiere
La lumière (par ex. éclairage d'escalier) peut être allumée quand l'automatisation d'éclairage associé est raccordé à l'alimentation de bus avec relais.
- Appuyer sur la touche d'éclairage.
La lumière s'allume1).
1) requiert une installation adequate
Couper le son de la sonnerie d'appe!
Au besoin, il est possible de couper le son de la sonnerie d'appoint.
Le poste interieur est en mode Veille.
Appuyer sur la touche Muf
La LED alignote. La mélodie d'applé est désactivée.
Appuyer de nouveau sur la touche Mufé
La LED a eteint. La mélodie d'applé est de nouveau activée.
Si possible, ne pas couper le son trop longtemps pour éviter de manquer des appeals de platine de rue.
Application 2: appel d'étage
Lorsque le poussoir sonnette d'etage raccordé au poste interieur est actionné, un appel d'etage est signalé :
-La mélodie d'applé signalant un appel d'étage retentit au niveau du poste interieur.
S'il y a, dans l'apartement ou dans l'ensemble de bâtiment (c.-à-d. sur la même branche du système), jusqu'à 2 autres postes interieurs ayant la même adresse, celles-ci signalent également l'appeal d'étage (transfert d'appeil d'étage3).
3) requiert un préréglage ajustat par l'installateur (voir Régler les modes de fonctionnement)
Application 3: appel interne
Dans le système de communication de porte, les appels internes d'un poste interieur à une autre sont possibles. La fonction d'appointe interne utilise les adresses fixes F / E ou F / F comme destinations d'appoint. Les touches et sont configurées à cet effet (tableau 1).
Initier un appel interne
Le poste interieur est en mode Veille (aucun appel). L'adresse F / E ou F / F est reglee sur le poste interieur a appeler.
Appuyer sur la touche partir .
Le signal choisi pour un appel interne retentit (suite repétée de 3sons identiques). La LED s'allume.
Utiliser la touche pour appeler le poste interieur avec l'adresse F / E
Ou:
Utiliser la touche pour appeler le poste interieur avec l'adresse F/F.
Après avoir appuyé sur la touche, vous pouvez entendre une tonalité d'acquittement.
Si l'applé interne est accepté au poste interieur, la liaison de communication est établie.
- Appuyer de nouveau sur la touche d'appléde l'une des deux postes intérieurs pourmettre fin à la connexion.
3) requiert un préréglage ajustat par l'installateur (voir Régler les modes de fonctionnement)
Réglages audio (image 3)
Régler la sensibilité microphone
Au cours d'une liaison de communication active, il est possible de régler la sensibilité microphone.
- Maintenir les touches + enforcées en même temps pendant 3 secondes.
Le mode de réglage s'active en émettant une tonalité d'acquittement. La liaison de communication reste active. - Régler la sensibilité microphone avec / par paliers.
Chacun des 5 niveaux de réglage à sa propre tonalité d'acquittement. Plus la tonalité est élevée, plus la sensibilité microphone est élevé.
En fonction main-libre, la commutation entre entendre et parler est automatique en fonction du volume. Le comportement de commutation peut etre optimise en adaptant la sensibilité microphone. Cela permet de réduire l'influence des bruits parasites aux alentours du poste interieur.
Activer la fonction Push-to-Talk
En mode Push-to-Talk, la commutation entre entendre et parler se fait manuellement à l'aide de la touche parler.
| Touche parler | Fonction |
| Maintenir la touche enfoncée | Parler |
| Relâcher | Entendre |
| Pression brève | Fin de la conversation |
- En cas de liaison de communication active, dévelopir la touche enfoncée pendant plus de 2 secondes.
Pour la conversation actuelle, l'appareil passe de la fonction main-libre au mode Push-to-Talk.

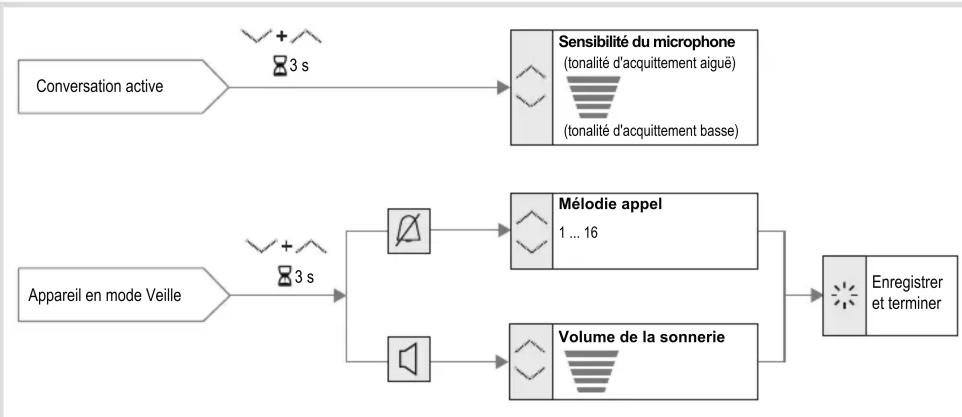

Image 3: réglages audio
Choisir et attribuer des mélodies d'appeel
Vous pouvezCHOISIR entre 16 melodies d'appeil. Il est possible d'attribuer des melodies d'appeil individuelles pour les appeals de platine de rue,les appeals d'etage et les appeals internes.La melodie qui est reglee est always ce la derniere station a avoir appele ou du dernier bouton d'etage raccordé. Les appeals d'etage et les appeals internes ont déjà leur propre melodie predefinie,mais qui peut etre changee.
Le poste interieur est en mode Veille.
- Maintenir les touches + enfoncées en même temps pendant 3 secondes.
Le mode de réglage s'active en émettant une tonalité d'acquittement. - Appuyer sur la touche
La mélodie d'appel actuelle retentit.
Utiliser / pour écouter les autres mélodies d'appel jusqu'à trouver la melodie souhaitée.
- Attribuer la mélodie d'appoint avec la touche.
Le mode de réglage est terminé.
Il est possible de creer ensuite un autre événement d'appoint, par ex. unappoint d'étéage, et de lui attribuer sa propre mélodie d'appoint en faisant la même manipulation.
Augmenter / réduire le volume de la sonnerie d'appe
Le volume de la sonnerie d'applé est régable en 3 niveaux.
Le poste interieur est en mode Veille.
- Maintenir les touches + enforcées en même temps pendant 3 secondes.
Le mode de réglage s'active en émettant une tonalité d'acquittement.
Appuyer sur la touche
La mélodie d'appel actuelle retentit.
Utiliser / pour régler le volume de la sonnerie d'appoint par paliers.
Utiliser la touche pour enregistrer le réglage et quitter le mode réglage.
Informations destinées aux électriciens
Assignation et préroglages
L'assignation de l'appareil et le réglage des modes de fonctionnement doivent être réalisés avant le montage au moyen d'interrupteurs rotatifs et de commutateurs DIP au dos de l'appareil (image 4).

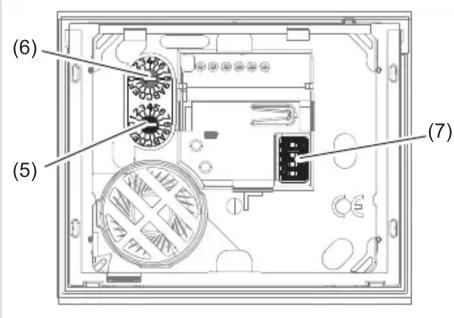

Image 4 : vue de derrière
(5) Interrupteur rotatif (noir) d'assignation d'adresse de groupe
(6) Interrupteur rotatif (bleu) d'assignation d'adresse interphone
(7) Commutateur DIP pour les modes de fonctionnement
Assigner l'appareil
Les deux interrupteurs rotatifs d'assignation (5), (6) permettent d'assigner le poste intérieur rapidement et simplement. L'adresse à paramétre se compose de deux parties : l'adresse de groupe et l'adresse interphone. Elle doit être identique à l'adresse du bouton pouvoir d'applé associé sur la platine de rue. L'image 5 monte un exemple de composition de l'adresse :

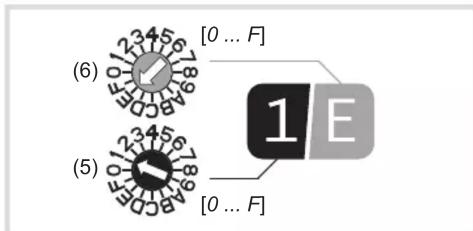

Image 5: exemple d'adresse « 1/E »
-
Sur l'interrupteur rotatif noir (5), régler l'adresse de groupe [0 ... F].
-
Sur l'interrupteur rotatif bleu (6), régler l'adresse interphone [0 ... F].
3 postes interieurs avec réglage d'adresse identique peuvent être installées au maximum pour le mode parallele.
Pour les platines de rue à assignation automatique de pouvoir d'appli, voir aussi le mode d'emploi de la platine de rue. Pour les platines de rue avec interface pour pouvoir / expanseur, voir le mode d'emploi de l'interface.
Régler les modes de fonctionnement
- Régler le commutateur DIP pour les modes de fonctionnement (7) suivant le tableau 2.
Tableau 2: réglages des commutateurs DIP
| Interru-p-teurs | Fonction (réglage d'usine = OFF) | |
| 1 | OFF | Fonction main-libre : auto. Semi-duplex, passage possible en mode Push-to-Talk avec la touche parler |
| ON Push-to-Talk : mode communication semi-du-plex manuel, régle en permanence | ||
| 2 | OFF Transfert de l'appeil d'étage bloqué | |
| ON Transfert de l'appeil d'étage à max. 2 postes interieurs ayant la même adresse sur la même branche | ||
| 3 | OFF Fonction Appel interne désactivée | |
| ON Fonction Appel interne activée(voir application 3) | ||
| 4 | OFF Mode normal, pas d'appeil en parallèle à l'adresse interphone 0 | |
| ON Appel en parallèle à l'adresse interphone 0avec adresse de groupe identique | ||
Montage et raccordement electrique
Avant le câblage, monter la platine support (3) au mur.
Un cable de bus 2fils et, au besoin, une ligne de raccordement du bouton d'etage sont posés sur le lieu d'installation.
auteur de montage conseillée : 1,5 m.
- Detacher la pièce de renfort (8) de la platine support au niveau du point de moindre résistance.
Pour le montage dans une boîte d'encastrement (image 6):
- Poser la pièce de renfort (8) sur la boîte d'encastrement avec la zone lisse orientée vers l'avant et les ancles de fixation extérieures (9) posées sur les bossages pour vis de la boîte d'encastrement.
- Pré-ajuster la piece de renfort avec 2 vis.

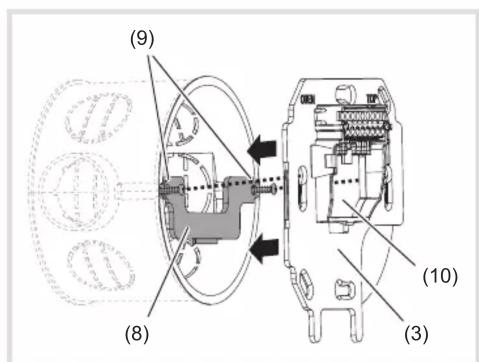

Image 6 : montage dans une boite d'encastrement
(8) Pièce de renfort
(9) Ancres de fixation
(10) Ouverture pour le passage des câbles
Pour le montage sans boîte d'encastrement :
- Marquer les troughs de fixation avec la platine support (3). Tenir compte du repère de positionnement.
- Percer les trous de fixation et enfincher des chevilles.
Pour les deux modes de montage :
Faire passer un cable bus 2fils dénudé dans l'ouverture centrale (10) de la platine support.
- Proceder également au raccordement du bouton d' étage associé.
- Fixer la platine support (3) au mur ou à la boîte d'encastrement avec au moins 2 vis. Tenir compte du repère de positionnement.
Raccordement de l'appareil
L'imagé 7 montre un schéma du raccordement des postes intérieurs audio à l'alimentation de bus du système :

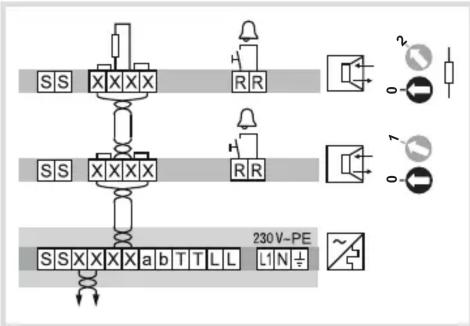

Image 7: raccordement à l'alimentation de bus
Poste interieur audio
Alimentation de bus
Paire de fils torsadés pour apparéils 2fils (recommendation : paire de fils blanc / jaune)
Ce principe permet de raccorder d'autres postes interieurs audio et video.
(11) Bornier de raccordement
(12) Résistance terminale / terminaison
Pour des schémas de raccordement du système détaillés et des informations sur les cables, voir le mode d'emploi de l'alimentation de bus.
Raccorder les brins dénudés du cable bus 2fils aux bornes de raccordement X/X.
Les deux bornes X / X sont par deux (pontées) pour des cables bus 2fils entrants et sortants (image 7).
- Si le poste interieur n'est pas le dernier interphone de la branche / la ligne,steroler la resistance terminale / terminaison (12) des bornes X/X.
Raccorder les boutons d'etage associés aux bornes de raccordement R/R.
Les bornes S/S seront a raccorder l'alimentation auxiliaire si nécessaire.
Monter le poste interieur (element de commande) (image 9)
- Positionner correctement la plaque décorative (2) sur la face arrêté de l'élement de commande.
Selon le modele,la plaque decorative a une forme fermée comme sur l'image 9 ou une forme de U.

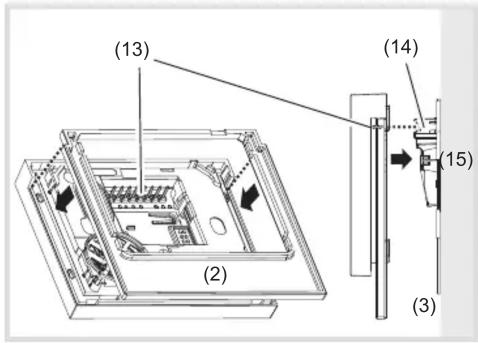

Image 9 : montage
(13) Barrette à broches de l'élement de commande
(14) Prise multiple du bornier de raccordement
(15) Crochet à encliquetage
-
Orienter le poste interieur vers la platine support (3) avec la barrette de broches arriere (13) vers la prise multiple du bornier de raccordement (14).
-
Brancher le poste interieur à la platine support et appuyer doucement jusqu'àu verrouillage des crochets à encliquetage (15).
Annexes
\section*{Caracteristiques techniques}
Tension d'alimentation X/X par bus 22 ... 24 V=
Courant absorbé (en fonctionnement) max. 180 mA
Courant absorbé (en veille) ≈ 9 mA
Niveau de pression acoustique max. de la sonnerie d'appei via
le haut-parleur a 0,5 m de distance 78 dB(A)
Volume de conversation
(fonction main-libre) max. 65 dB(A)
Indices de protection IP30
Température de fonctionnement 5^ ...50°C
Bornes de raccordement pour section de conducteur
max. 0,75mm^2
Dimensions sans
plaque décorative (L x H x P)
93 x 74,3 x 16 mm
Normes
Volume de la sonnerie d'appel (signal)
selon EN 50486
