REP101S - Interphone Elcom - Notice d'utilisation et mode d'emploi gratuit

Type de produit	Interphone
Marque	Elcom
Modèle	REP101S
Dimensions (approx.)	150 x 80 x 30 mm
Poids (approx.)	200 g
Alimentation	12 V DC (par bus)
Fonctions principales	Communication audio, ouverture de porte, appel d'étage, adressage automatique
Câblage	Paire de fils torsadés (2 fils)
Installation	En étoile : 1 platine de rue, 1 ou 2 postes intérieur
Protection ouvre-porte	Câblage non protégé ou protégé contre l'effraction
Résistance de terminaison	Résistance de bout de ligne (incluse)
Contact pour éclairage	Oui
Entretien et nettoyage	Chiffon doux sec, ne pas utiliser de produits abrasifs
Sécurité	Installation par un professionnel recommandée
Pièces détachées et réparabilité	Disponibles sur demande auprès du fabricant
Informations générales	Notice multilingue (FR/NL/GB/DE/IT/etc.)

FOIRE AUX QUESTIONS - REP101S Elcom

Comment régler l'adresse sur le REP101S ?

Le réglage d'adresse se fait via les paramètres de l'appareil. Consultez la section Réglage d'adresse de la notice pour les détails.

Comment câbler l'ouvre-porte ?

Utilisez une paire de fils torsadés. Deux types de câblage sont possibles : non protégé contre l'effraction ou protégé. Reportez-vous au schéma de câblage dans la notice.

Que faire si l'interphone ne sonne pas ?

Vérifiez le câblage et la résistance de terminaison. Assurez-vous que l'adressage est correct. Si le problème persiste, contactez un professionnel.

Comment installer le REP101S en étoile ?

L'installation en étoile permet de connecter 1 platine de rue à 1 ou 2 postes intérieur. Utilisez une paire de fils torsadés pour chaque liaison.

Peut-on utiliser le REP101S avec d'autres modèles Elcom ?

Le REP101S est compatible avec les platines de rue et postes intérieur Elcom de la même gamme. Vérifiez la compatibilité dans la documentation.

Comment nettoyer l'interphone ?

Nettoyez avec un chiffon doux et sec. N'utilisez pas de produits chimiques ou abrasifs.

Que signifie la résistance de bout de ligne ?

La résistance de terminaison est nécessaire pour fermer le circuit et éviter les réflexions de signal. Elle est généralement fournie avec l'appareil.

Comment câbler le contact pour éclairage ?

Le contact pour éclairage permet d'activer une lumière lors de l'appel. Branchez-le selon le schéma de la notice.

Que faire en cas de dysfonctionnement ?

Vérifiez d'abord les connexions et l'alimentation. Consultez la section dépannage de la notice. Si le problème persiste, faites appel à un installateur.

Où trouver la notice complète ?

La notice est disponible gratuitement en PDF sur notice-facile.com. Vous pouvez également demander une traduction par email.

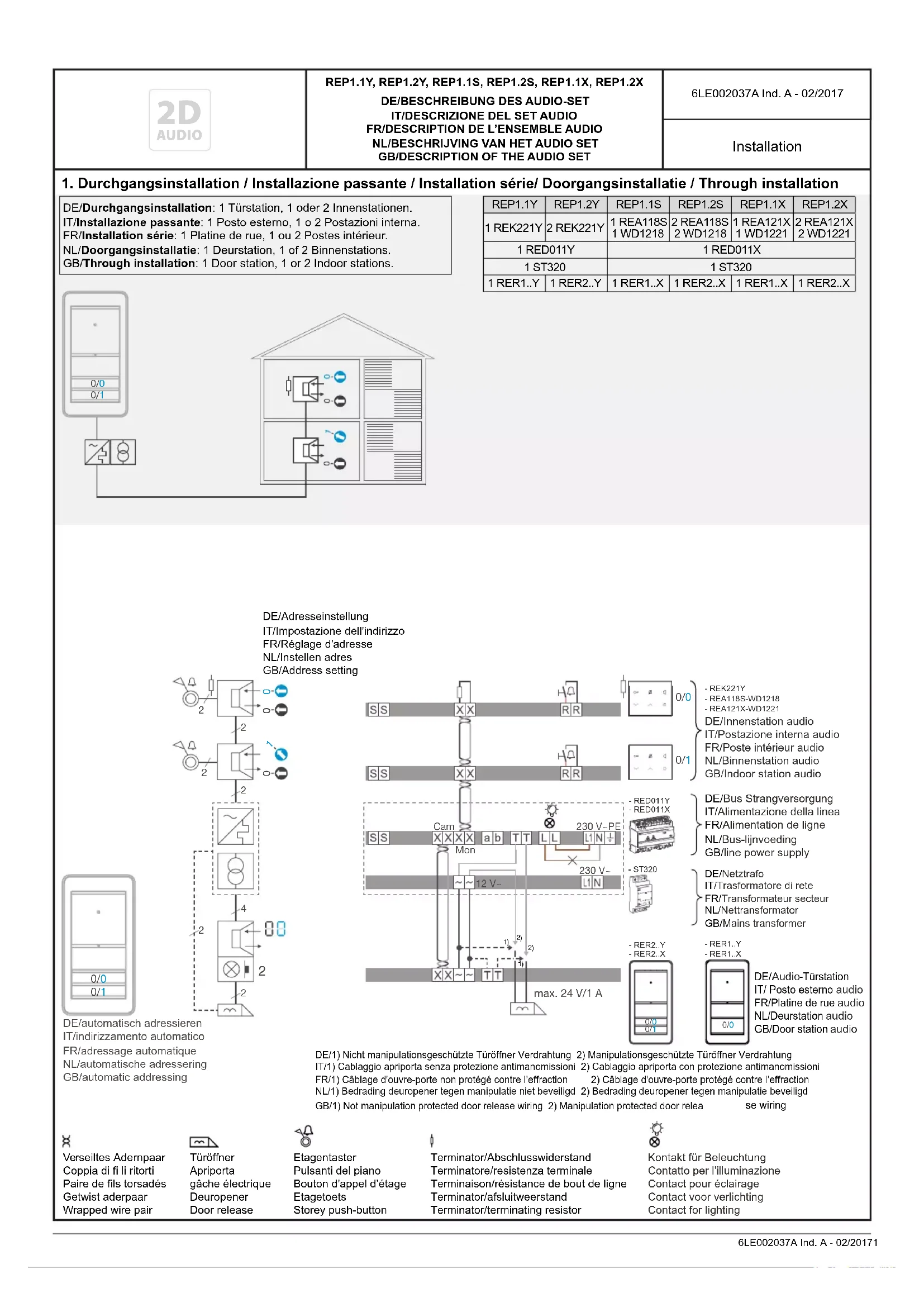

MODE D'EMPLOI REP101S Elcom

FR/Réglage d'adresse

NL/Instellen adres

GB/Address setting

FR/adressage automatique

NL/automatische adressering

FR/1) Câblage d'ouvre-porte non protégé contre l'effraction 2) Câblage d'ouvre-porte protégé contre l'effraction

Paire de fils torsadés

Getwist aderpaar

Wrapped wire pair

m

Türöffner

Apriporta

gâche électrique

Deuropener

Door release

[NO TEXT]

Etagentaster

Pulsanti del piano

Bouton d'appel d'étage

Etagetoets

Storey push-button

[Non-Text]

Terminaison/résistance de bout de ligne

Contact pour éclairage

FR/Installation étoile: 1 Platine de rue, 1 ou 2 Postes intérieur.

NL/Sterinstallatie: 1 Deurstation, 1 of 2 Binnenstations.

Paire de fils torsadés

Getwist aderpaar

Wrapped wire pair

Türöffner

Apriporta

gâche électrique

Deuropener

Door release

Etagentaster

Pulsanti del piano

Bouton d'appel d'étage

Etagetoets

Storey push-button

-

Terminaison/résistance de bout de ligne

Contact pour éclairage
