REN610X - Interphone Elcom - Notice d'utilisation et mode d'emploi gratuit

Type de produit	Interphone audio/vidéo combiné
Marque	Elcom
Modèle	REN610X
Alimentation	22-24 V= (courant max. 240 mA pour caméra, 100 mA pour chauffage)
Dimensions (module vidéo)	Environ 75,8 x 75,8 x 30 mm (d'après dimensions des touches)
Poids	Environ 500 g (estimation)
Résolution caméra	500 x 582 pixels
Angle d'ouverture caméra	62° horizontal, 42,5° vertical
Éclairage infrarouge	LED IR anti-éblouissant, portée environ 0,7 m
Indice de protection	IP44 (protection contre les projections d'eau)
Résistance aux chocs	IK07
Température de service	-20 °C à +50 °C
Fonctions principales	Communication audio/vidéo, ouverture de porte (1-10 s), éclairage commandé, appel multiple/simple, réglage volume et sensibilité microphone, orientation caméra
Entretien et nettoyage	Nettoyer avec un chiffon doux et sec. Ne pas utiliser de produits abrasifs ou d'eau.
Sécurité	Installation réservée aux électriciens qualifiés, respect des normes VDE 0800, distance minimale de 10 cm entre câbles réseau et bus
Pièces détachées et réparabilité	Modules de poussoirs d'appel, habillages, inserts porte-nom, caméra orientable. Remplaçables par des pièces identiques.
Informations générales	Compatible avec système bus 2 fils, extensible, montage en saillie/encastré/intégré, non compatible avec d'autres marques

FOIRE AUX QUESTIONS - REN610X Elcom

Comment régler le volume du haut-parleur ?

Utilisez les boutons ▼/▲ au dos de l'appareil pour accéder au menu. Sélectionnez l'entrée Lo (volume haut-parleur) et ajustez avec ▼/▲. Les valeurs vont de 0 à 3. Confirmez avec le bouton de sélection.

Comment programmer le temps d'ouverture de la porte ?

Dans le menu, sélectionnez Cd (temps de déverrouillage). Réglez de 1 à 12 secondes avec ▼/▲. La valeur par défaut est 3 secondes. Confirmez avec le bouton de sélection.

Comment assigner un poussoir d'appel à un logement ?

Activez le mode réglage avec ▼/▲. Sélectionnez RR (assignation automatique) ou Ab (assignation unique). Pour RR, confirmez pour lancer l'assignation automatique. Pour Ab, appuyez sur le poussoir à configurer, puis choisissez l'adresse (00 à FF) avec ▼/▲ et confirmez.

Comment remettre l'appareil aux réglages d'usine ?

Dans le menu, sélectionnez Fc (réglages d'usine). Confirmez avec le bouton de sélection. L'affichage s'éteindra pour indiquer la réinitialisation.

Que signifient les codes d'erreur affichés ?

Les codes d'erreur sont visibles en sélectionnant EC dans le menu. Les codes : 1 = erreur de communication (remplacer le module), 2 = touche bloquée (vérifier le poussoir), 3 = échec d'écriture d'adresse (remplacer le module). Jusqu'à 5 erreurs sont enregistrées.

Comment orienter la caméra ?

Déverrouillez l'enjoliveur avec un tournevis. Desserrez la vis de fixation (clé Allen 1,5 mm). Appelez la station interne pour visualiser l'image, puis orientez la caméra dans les limites verticales (env. 42,5°). Serrez la vis après réglage.

Comment nettoyer l'interphone ?

Utilisez un chiffon doux et sec. Évitez l'eau, les solvants et les produits abrasifs. Ne nettoyez pas l'intérieur. Pour les parties en plastique, un chiffon antistatique suffit.

Puis-je utiliser plusieurs platines de rue avec cet appareil ?

Oui, mais vous devez utiliser le mode Appel multiple (valeur 0 dans le menu OC). L'appel simple (valeur I) n'est compatible qu'avec une seule platine de rue.

Comment régler la luminosité du rétro-éclairage des touches ?

Dans le menu, sélectionnez SL (rétro-éclairage). Ajustez la valeur de 0 (éteint) à 10 (maximum). La valeur par défaut est 5. Confirmez avec le bouton de sélection.

Que faire si l'image de la caméra est floue ou de mauvaise qualité ?

Vérifiez l'orientation de la caméra et nettoyez la vitre avec un chiffon doux. Évitez les sources lumineuses directes ou les arrière-plans très lumineux. Assurez-vous que le chauffage de la caméra fonctionne (s'allume en dessous d'environ 20 °C) pour éviter la buée.

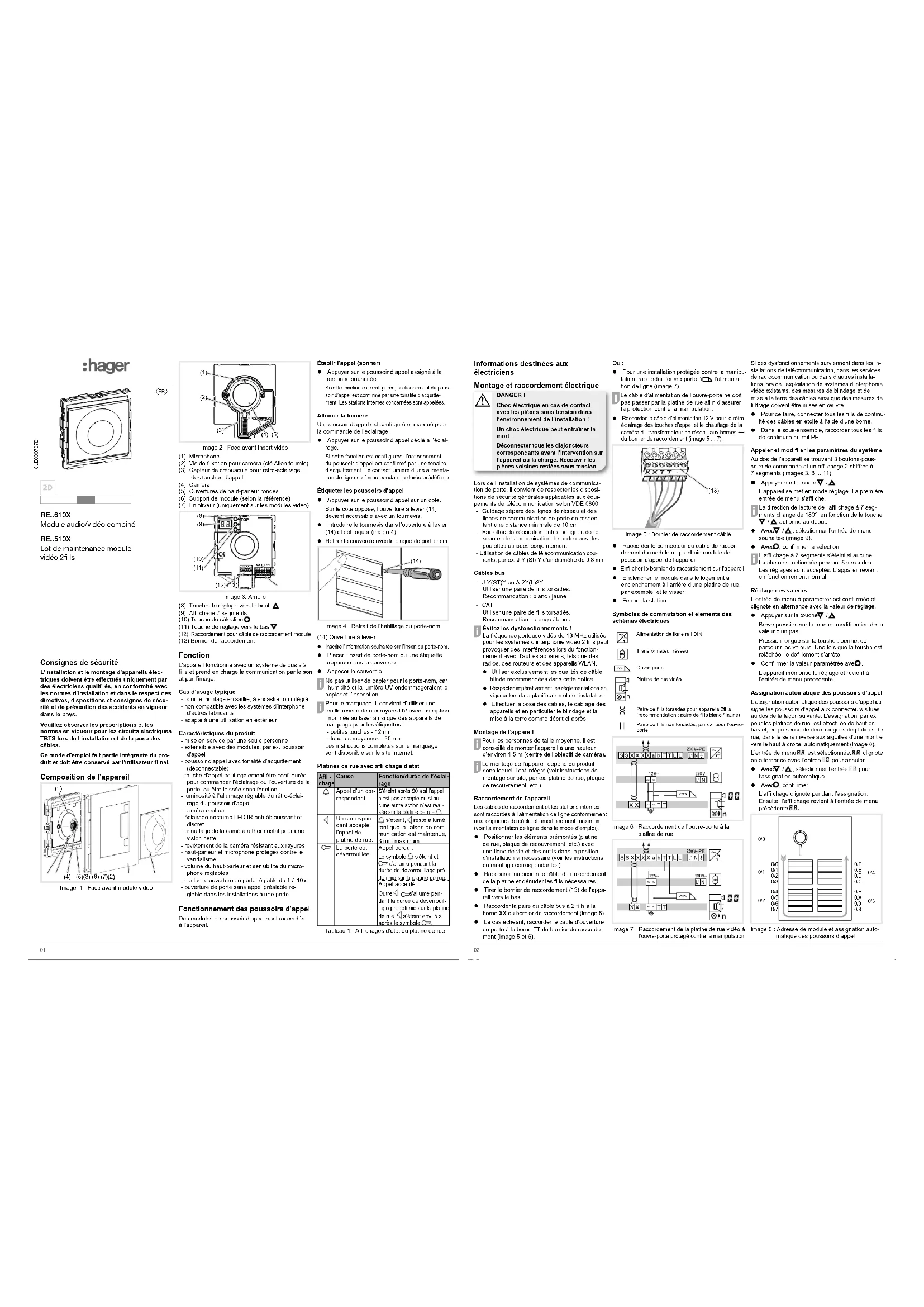

MODE D'EMPLOI REN610X Elcom

Module audio/vidéo combiné

RE..510X

Lot de maintenance module vidéo 2fi ls

Consignes de sécurité

L'installation et le montage d'appareils électriques doivent être effectués uniquement par des électriciens qualifi és, en conformité avec les normes d'installation et dans le respect des directives, dispositions et consignes de sécurité et de prévention des accidents en vigueur dans le pays.

Veuillez observer les prescriptions et les normes en vigueur pour les circuits électriques TBTS lors de l'installation et de la pose des câbles.

Ce mode d'emploi fait partie intégrante du produit et doit être conservé par l'utilisateur fi nal.

Composition de l'appareil

(1) (4) (5)(3) (6) (7)(2)

Image 1 : Face avant module vidéo

Image 2 : Face avant Insert vidéo

(1) Microphone

(2) Vis de fi xation pour caméra (clé Allen fournie) (3) Capteur de crépuscule pour rétro-éclairage des touches d'appel

(4) Caméra

(5) Ouvertures de haut-parleur rondes

(6) Support de module (selon la référence) (7) Enjoliveur (uniquement sur les modules vidéo)

Image 3: Arrière

(8) Touche de réglage vers le haut △

(10) Touche de sélection

(11) Touche de réglage vers le bas ▼ (12) Raccordement pour câble de raccordement module (13) Bornier de raccordement

Fonction

L'appareil fonctionne avec un système de bus à 2 fi ls et prend en charge la communication par le sor et par l'image.

Cas d'usage typique

- pour le montage en saillie, à encastrer ou intégré - non compatible avec les systèmes d'interphone d'autres fabricants

- adapté à une utilisation en extérieur

Caractéristiques du produit

- mise en service par une seule personne

- extensible avec des modules, par ex. poussoir d'annel

- poussoir d'appel avec tonalité d'acquittement (déconnectable)

- touche d'appel peut également être confi gurée pour commander l'éclairage ou l'ouverture de la porte, ou être laissée sans fonction

- luminosité à l'allumage réglable du rétro-éclairage du poussoir d'appel

- caméra couleur - éclairage nocturne LED IR anti-éblouissant et discret

- chauffage de la caméra à thermostat pour une vision nette

- revêtement de la caméra résistant aux rayures - haut-parleur et microphone protégés contre le vandalisme

- volume du haut-parleur et sensibilité du microphone réglables

- contact d'ouverture de porte réglable de 1 à 10 s - ouverture de porte sans appel préalable réglable dans les installations à une porte

Fonctionnement des poussoirs d'appel Des modules de poussoir d'appel sont raccordés à l'appareil.

Établir l'appel (sonner)

- Appuyer sur le poussoir d'appel assigné à la personne souhaitée. Si cette fonction est confi gurée, l'actionnement du pous soir d'appel est confi rmé par une tonalité d'acquittement. Les stations internes concernées sont appelées.

Allumer la lumière

Un poussoir d'appel est confi guré et marqué pour la commande de l'éclairage.

- Appuyer sur le poussoir d'appel dédié à l'éclairage.

Si cette fonction est confi gurée, l'actionnement du poussoir d'appel est confi rmé par une tonalité d'acquittement. Le contact lumière d'une alimentation de ligne se ferme pendant la durée prédéfi nie

Étiqueter les poussoirs d'appel

- Appuyer sur le poussoir d'appel sur un côté. Sur le côté opposé, l'ouverture à levier (14) devient accessible avec un tournevis.

- Introduire le tournevis dans l'ouverture à levier (14) et débloquer (image 4).

- Retirer le couvercle avec la plaque de porte-nom

Image 4 : Retrait de l'habillage du porte-nom

(14) Ouverture à levier

- Inscrire l'information souhaitée sur l'insert du porte-nom

- Placer l'insert de porte-nom ou une etiquette

préparee dans le couvercle.

- Apposer le couvercie.

i Ne pas utiliser de papier pour le porte-nom, car l'humidité et la lumière UV endommageraient le papier et l'inscription.

Pour le marquage, il convient d'utiliser une feuille résistante aux rayons UV avec inscription imprimée au laser ainsi que des appareils de marquage pour les étiquettes :

- petites touches - 12 mm

- touches moyennes - 30 mm

Les instructions complètes sur le marquage

sont disponible sur le site Internet.

Platines de rue avec affi chage d'état

Affi - chage	Cause	Fonction/durée de l'éclairage
	Appel d'un correspondant.	S'éaintent après 90 s si l'appel n'est pas accepté ou si aucune autre action n'est réalisée sur la platine de rue □.
	Un correspondant accepte l'appel de platine de rue.	S'éaintent, reste allumé tant que la liaison de communication est maintenue, 3 min maximum.
	La porte est déverrouillée.	Appel perdu :Le symbole S'éaint et S a allume pendant la durée de déverrouillage pré-défi pie sur la platine de rue Appel accepté :Outre «allume pendant la durée de déverrouillage prédéfi nie sur la platine de rue. S'éaintent env. 5 s après le symbole □.

Tableau 1 : Affi chages d'état du platine de rue

Informations destinées aux

électriciens

Montage et raccordement électrique

DANGER

Choc électrique en cas de contact avec les pièces sous tension dans l'environnement de l'installation! Un choc électrique peut entraîner la mort !

Déconnecter tous les disjoncteurs correspondants avant l'intervention sur l'appareil ou la charge. Recouvrir les pièces voisines restées sous tension

Lors de l'installation de systèmes de communication de porte, il convient de respecter les dispositions de sécurité générales applicables aux équipements de télécommunication selon VDE 0800 :

Guidage séparé des lignes de réseau et des lignes de communication de porte en respectant une distance minimale de 10 cm Barrettes de séparation entre les lignes de réseau et de communication de porte dans des goulettes utilisées conjointement

Utilisation de câbles de télécommunication courants, par ex. J-Y (St) Y d'un diamètre de 0,8 mm

Câbles bus

J-Y(ST)Y ou A-2Y(L)2Y Utiliser une paire de 5 le teradés

Ottiser une paire de l'ins torsudes Recommandation : blanc / jeune

CAT

Utiliser une paire de fi ls torsadés.

Recommendation : orange / blanc

Évitez les dysfonctionnements !

La fréquence porteuse vidéo de 13 MHz utilisée pour les systèmes d'interphonie vidéo 2 fi ls peut provoquer des interférences lors du fonctionnement avec d'autres appareils, tels que des radios, des routeurs et des appareils WLAN. - Utiliser exclusivement les qualités de câble blindé recommandées dans cette notice. - Respecter impérativement les réglementations en vigueur lors de la planification et de l'installation.

- Effectuer la pose des câbles, le câblage des appareils et en particulier le blindage et la mise à la terre comme décrit ci-après.

Montage de l'appareil

Pour les personnes de taille moyenne, il est conseillé de monter l'appareil à une hauteur d'environ 1,5 m (centre de l'objectif de caméra).

Le montage de l'appareil dépend du produit dans lequel il est intégré (voir instructions de montage sur site, par ex. platine de rue, plaque de recouvrement, etc.).

Raccordement de l'appareil

Les câbles de raccordement et les stations internes sont raccordés à l'alimentation de ligne conformément aux longueurs de câble et amortissement maximum (voir l'alimentation de ligne dans le mode d'emploi).

- Positionner les éléments prémontés (platine de rue, plaque de recouvrement, etc.) avec une ligne de vie et des outils dans la position d'installation si nécessaire (voir les instructions de montage correspondantes).

- Raccourcir au besoin le câble de raccordement de la platine et dénuder les fi ls nécessaires.

- Tirer le bornier de raccordement (13) de l'appareil vers le bas.

- Raccorder la paire du câble bus à 2 fi ls à la borne XX du bornier de raccordement (image 5).

- Le cas échéant, raccorder le câble d'ouverture de porte à la borne TT du bornier de raccordement (image 5 et 6).

Ou

- Pour une installation protégée contre la manipulation, raccorder l'ouvre-porte à □ l'alimentation de ligne (image 7).

Le câble d'alimentation de l'ouvre-porte ne doit pas passer par la platine de rue afi n d'assurer la protection contre la manipulation.

- Raccorder le câble d'alimentation 12 V pour le rétroéclairage des touches d'appel et le chauffage de la caméra du transformateur de réseau aux bornes \~\~ du bornier de raccordement (image 5 ... 7).

Image 5 : Bornier de raccordement câblé

- Raccorder le connecteur du câble de raccordement du module au prochain module de poussoir d'appel de l'appareil.

- Enfi cher le bornier de raccordement sur l'appareil. - Encloncher le module dans le logement à

Enclenchement le modèle dans le logement d'enclenchement à l'arrière d'une platine de rue, par exemple, et le visser.

● Fermer la station

Symboles de commutation et éléments des schémas électriques

\~

24

Transformateur réseau

图

Ouvre-porte

□

Platine de rue vidéo

图

⊗

Paire de fi ls torsadés pour appareils 2fi ls (recommandation : paire de fi ls blanc / jaune) Paire de fi ls non torsadés, par ex. pour l'ouvre- porte

Image 6 : Raccordement de l'ouvre-porte à la

Image 7 : Raccordement de la platine de rue vidéo à l'ouvre-porte protégé contre la manipulation

Si des dysfonctionnements surviennent dans les installations de télécommunication, dans les services de radiocommunication ou dans d'autres installations lors de l'exploitation de systèmes d'interphonie vidéo existants, des mesures de blindage et de mise à la terre des câbles ainsi que des mesures de fi ltrage doivent être mises en œuvre.

- Pour ce faire, connecter tous les fi ls de continuité des câbles en étoile à l'aide d'une borne

- Dans le sous-ensemble, raccorder tous les fi Is de continuité au rail PE.

Appeler et modifi er les paramètres du système Au dos de l'appareil se trouvent 3 boutons-pous- soirs de commande et un affi chage 2 chiffres à 7 segments (images 3, 8 ... 11).

■ Appuyer sur la touche▼ / △. L'appareil se met en mode réglage. La première entrée de menu s'affi che.

La direction de lecture de l'affi chage à 7 segments change de 180°, en fonction de la touche

▼ / △ actionné au début.

- Avec▼ / △, sélectionner l'entrée de menu souhaitée (image 9).

- Avec, confirmer la sélection. L'affi chage à 7 segments s'éteint si aucune touche n'est actionnée pendant 5 secondes. Les réglages sont acceptés. L'appareil revient en fonctionnement normal.

Réglage des valeurs

L'entrée de menu à paramétrer est confi rmée et clignote en alternance avec la valeur de réglage.

- Appuyer sur la touche▼ / ▲

Brève pression sur la touche: modifi cation de la valeur d'un pas. Pression longue sur la touche : permet de parcourir les valeurs. Une fois que la touche est relâchée, le défi lement s'arrête.

- Confi rmer la valeur paramétrée ave. L'appareil mémorise le réglage et revient à l'entrée de menu précédente.

Assignation automatique des poussoirs d'appel L'assignation automatique des poussoirs d'appel as- signe les poussoirs d'appel aux connecteurs situés au dos de la façon suivante. L'assignation, par ex. pour les platines de rue, est effectuée de haut en bas et, en présence de deux rangées de platines de rue, dans le sens inverse aux aiguilles d'une montre vers le haut à droite, automatiquement (image 8). L'entrée de menu RR est sélectionnée. RR clignote en alternance avec l'entrée, pour annuel

- Avec▼ / ▲, sélectionner l'entrée pour l'assignation automatique

- AvecO, confirmer. L'affi chage clignote pendant l'assignation. Ensuite, l'affi chage revient à l'entrée de menu précédente RR.

Image 8 : Adresse de module et assignation automatique des poussoirs d'appel

Paramétrage d'une adresse de poussoir d'appel/ fonction unique

L'entrée de menu Rdresse de poussoir d'appel/ fonction unique est sélectionnée et clignote.
- Appuyer sur le poussoir d'appel à confi gurer. L'entrée de menu Rb clignote en alternance avec l'adresse/fonction actuelle.
- Avec ▼ / △, sélectionner l'adresse 00 ... FF ou fonction souhaitée L pour interrupteur d'éclairage, CC pour ouvre-porte ou -pour aucune fonction.
- Confi rmer l'adresse/fonction paramétrée avec L'appareil mémorise le réglage et revient à l'entrée de menu Rb précédente.

∇/Δ

Ab Adresse/fonction de poussoir d'appel unique RR Assignation automatique des poussoirs d'appel Lo Haut-parleur de porte Volume L Sensibilité du microphone LP Volume du signal sonore de fonctionnement Cd Temps de déverrouillage de l'ouvre-porte Cn Fonction de l'ouvre-porte SR Réglage de l'adresse de porte SC Caméra disponible SL Paramétrage du rétro-éclairage-des poussoirs d'appel (luminosité à l'allumage) EC Affichage des codes d'erreur (capacité d'enregistrement max. 5) EF Remise à zero des codes d'erreur Fc Réglages d'usine OC Appel multiple ou appel simple Appuyer sur le pouvoir d'appel à configurer O = Annuler I = Démarrer l'assignation O0 ... 3 I Préréglage 15 O0 ... 3 I Préréglage 15 O0 ... 3 I Signal sonore désactivé Préréglage 10 I ... 12 Condes Préréglage 3 secondes O = seulement à l'appel de platine de rue I = aussi sans appel de platine de rue 1) Préréglage 0 xO x F x = adresse de ligne reçue Préréglage 0 O = Pas de caméra I = Avec caméra Préréglage audio 0 vidéo 0 O0 ... 10 Préréglage 5 O = Dudes d'erreur I = Communication module 2 = Poussoir d'appel bloqué 3 = Adresse module = Aucune erreur disponible O = Annulation I = Remise à zéro O0 ... FR-Adresse du poussoir d'appel L = Interrupteur d'éclairage CC = Poussoir ouvre-porte = Aucune fonction Asignation réalisée/annulée, RR s'affiche Le volume est réglé, Lo s'affiche La sensibilité est réglée, L s'affiche Le volume est réglé, LP s'affiche Le temps de déverrouillage est réglé, Cd s'affiche La fonction de l'ouvre-porte est réglée, Cn s'affiche L'adresse de porte est réglée, SR s'affiche L'option de caméra est réglée, SC s'affiche Le rétro-éclairage est réglée, SL s'affiche Les codes d'erreur sont affichés, EC s'affiche Les codes d'erreur sont effectés, Er s'affiche Une fois la réinitialisation au réglage d'usine effectu, l'affichage s'éteint Chaque pression sur un bouton déclenche un appel ou termini dans un premier temps l'appel en cours, DC s'affiche 2.

1) Fonction d'ouvre-porte sans appel de platine de rue possible uniquement dans les installations à une porte 2) OC « One Call », à partir de la version logicielle 2.0

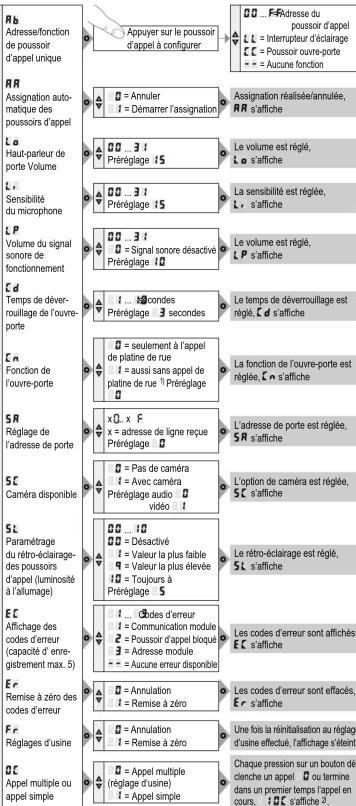

Image 9 : Aperçu des paramètres système

Affi chage des codes d'erreur enregistrés Les erreurs qui surviennent pendant le fonctionnement de l'appareil et des modules de poussoir d'appel sont enregistrées dans la mémoire d'erreurs du module de l'appareil à des fi ns de diagnostic.

• À l'aide de touche ∨ et sélectionner l'entrée de menu E puis confi rmer avec Si aucun code d'erreur n'est disponible, -s'affi che pendant 2 secondes, puis E si nouveau. Si des codes d'erreur sont enregistrés, Edignote suivi de l'adresse de module et du code d'erreur.
• Appuyer sur la touche▼, Af n d'appeler d'autres codes d'erreur le cas échéant.

广力云智慧零售收银系统

Assignation réalisée/annulée, RR s'affiche
Le volume est réglé, Lo s'affiche
La sensibilité est réglée, L, s'affiche
Le volume est regie, LP s'affiche
Le temps de déverrouillage est réglé, [d] s'affiche
La fonction de l'ouvre-porte est réglée, [ ] s'affiche
L'adresse de porte est réglée, 5R s'affiche
L'option de caméra est réglée, 5c s'affiche
Le rétro-éclairage est réglé, 51 s'affiche
Les codes d'erreur sont affichés, EC s'affiche
Les codes d'erreur sont effacés, E r s'affiche
Une fois la réinitialisation au réglage d'usine effectué, l'affichage s'éteint
Chaque pression sur un bouton déclenche un appel ou termine dans un premier temps l'appel en cours, 105 s'affiche ^2 .

- Appuyer sur la touche pour revenir à l'entrée de menu E.

Code d'erreur	Cause de l'erreur Measures de correction
1	Erreur de communication entre l'appareil et le module de poussoir d'appel. Après la 3e occurrence de l'erreur, une remise à zéro du système s'effectue automatiquement et le code d'erreur est généré.	Si l'erreur per- siste, le module de poussoir d'appel doit être remplacé.
2	Touche d'appel blo-qué	Vérifi er le module de poussoir, d'appel. En cas de défaut, remplacer et procéder à l'assignation.
3	L'écriture de l'adresse du poussoir d'appel dans le module de poussoirs d'appel a échoué.	Si l'erreur per- siste, le module de poussoirs d'appel doit être remplacé et l'assignation réffectuée.

Tableau 2 : Codes d'erreur et mesures de correction

Dorsque 5 codes d'erreur sont enregistrés, la mémoire doit être effacée afi n que de nouveaux codes d'erreur puissent être enregistrés.

Des codes d'erreur identiques ne sont enregistrés qu'une fois.

Appel multiple/Appel simple

Appel multiple, valeur Ⓞ (réglage d'usine) : Chaque pression sur un bouton de la page déclen- che un appel. Ces appels peuvent être acceptés successivement.

Appel simple, valeur : Une pression sur un bouton de la page déclenche un appel. Chaque pression ultérieure sur un bouton termine l'appel précédent et lance le nouvel appel. Un seul appel peut être en attente dans le système.

Pour les installations avec RTQ52xx, TJA510N, TJA470 ou plusieurs platines de rue, il est impératif d'utiliser l'appel multiple 0.

Orientation de la caméra

La caméra est orientable afi n de pouvoir adapter l'image caméra aux conditions du site (images 10 et 14).

La platine de rue est installée.

- Pour les platines de rue équipées d'un module vidéo, déverrouiller avec précaution l'enjoliveur à l'ouverture de démontage (15) avec un tournevis et le retirer.

Image 10 : Module vidéo, décmontage de l'enjoliveur

(15) Ouverture de démontage

• Dévisser la vis de fi xation (2) de la caméra à l'aide de la clé Allen 1,5 mm fournie (image 11 ou 12).
• Appeler une station interne vidéo depuis la platine de rue, à l'aide des poussoir d'appel.

Image 11 : Orientation du module vidéo

Image 12 : Orientation de l'insert vidéo de la caméra

• Orientation de la caméra (images 13/14). La zone de l'entrée est bien visible sur l'écran vidéo de la station interne.
• Fixer à nouveau la caméra à l'aide de la vis (2). D'hoisir l'emplacement de montage de façon à éviter l'incidence directe des rayons du soleil et le contre-jour, et veiller à ce qu'aucune lumière vive ou autre source de lumière ne perturbe la caméra.
  Des arrière-plans très lumineux, les contrastes très prononcés ou les refl ets altèrent la qualité de l'image.
  Déclairage infrarouge du champ visuel permet d'acquérir des images en noir et blanc de nuit avec une portée d'environ 0,7 m. Si l'entrée dispose d'un éclairage situé au-dessus de la caméra, il sera possible d'acquérir des images en couleur de nuit.

1 2 m 45.5° 2 m 1 0 80 1 S23° 2 vertical angle de rotation vertical angle d'ouverture

Image 13 : Orientation verticale de la caméra

Image 14 : Orientation verticale de la caméra

Démonter l'habillage du module de poussoirs d'appel Lors du nettoyage ou du remplacement, l'habillage du module de poussoirs d'appel peut être démonté par l'avant.
- Faire levier vers l'avant avec le tournevis sur les bandes de recouvrement (16) en haut et en bas et les retirer (image 15).

Image 15 : Retrait des bandes de recouvrement

(16) Bande de recouvrement
- Lever légèrement la partie supérieure du module de poussoir d'appel à l'aide du tourne-vis inséré dans l'ouverture à levier et la mener vers l'avant (image 16).

Image 16 : Démontage de l'habillage du module de poussoirs d'appel

(17) Habillage du module de poussoirs d'appel
Des habillages défectueux ne peuvent être remplacés que par un habillage comportant le même nombre des touches.
- Retirer le module à remplacer et monter le nouveau module en suivant la séquence inverse.

Remplacement du module/d'insert

La platine de rue est ouverte et activée
- Retirer le bornier de raccordement (13) de l'appareil.
- Retirer le connecteur des câble de raccordement du module à changer.
- Desserrer les vis/écrous des supports de module mécaniques et retirer le support du module (voir les instructions de montage sur site, par ex. la platine de rue, la plaque de recouvrement, etc.) Un module vidéo peut être retiré.
- Pour démonter le module de poussoirs d'appel, débloquer les taquets d'arrêt latéraux (18) du support du module en faisant levier avec précaution à l'aide d'un tournevis (image 17).

Image 17 : Déblocage du module

(18) Taquets d'arrêt du support du module
Le module se dégage après le retrait des deux taquets de leur ancrage.
- Retirer le module à remplacer et monter le nouveau module en suivant la séquence inverse.
Une nouvelle assignation de l'appareil est nécessaire au fonctionnement de la platine de rue.

Annexes

Caractéristiques techniques

Tension de service 22 ... 24 V=
Courant absorbé par la caméra
(Cer-Ville) ed. 6 m/ft Courant spectré par la coméro
(en fonctionnement) max. 240 mA
Courant absorbé par le chauffage
de la camera (en fonctionnement) 100 mA Ceurent rétre éclairage parts pom
par module de poussoirs d'appel 45 mA

Réglage Rétro-éclairage Rétro-éclairage
du menu activé désactivé

Tableau 3 : Rétro-éclairage à LED à luminosité réglable Contact d'ouverture de porte T/T

libre de potentiel max. 24 V/1 A

Durée de déverrouillage ouvre-porte 1 ... 10 s

Angle d'ouverture de la caméra

Hanz. Vertical 62 703

de la caméra horizontal/vertical 42.5°

Résolution de la caméra 500 x 582 px

Hauteur de montage recommandée

pour la camera 1,5 m

de la caméra M2 x 10mm

Indice de protection IP44

Indice de protection

(degre de résistance aux chocs) IK07

Humidite relative 0 ... 65 % (aucune condensation)

Temperature de service -20 °C ... +50 °C

Temporature d'allamage du chauffage de la caméra env. 20°C

Température de stockage/de transport -30°C +80°C

Bornes de raccordement pour

diamètre de conducteur 0,5 ... 0,8 mm

Dimensions :

Petite touche du poussoir d'appel 75,8 x 14,5 mm

Péit porte-nom 72,1 x 12 mm

Epaissouir de l'Inseit porte nom (pout) max. 6,0 mm Touko du pouvoir d'éssel moyen 75,0 x 22,0 mm

Porte-nom moyen 72,1 x 30,1 mm

Épaisseur de l'insert porte-nom moyen max. 0,5 mm

Grand touche du poussoir d'appel 75,8 x 75,8 mm

Grand porte-nom 72,1 x 66,3 mm

Epaibouai de Hinsort porte nom (granda) - mak. 0,0 mm
