REN410X - Interphone Elcom - Notice d'utilisation et mode d'emploi gratuit

Type de produit	Interphone audio
Marque	Elcom
Modèle	REN410X
Mode de fixation	Installation à encastrer
Dimensions face avant (L x H x P)	120 x 120 x 2 mm
Profondeur du boîtier	21 mm
Hauteur de montage recommandée	1,5 m
Poids (estimé)	0,3 kg
Matériau	Acier inoxydable brossé
Couleur	Acier inoxydable
Tension de service	24 V DC
Courant de commutation max.	1 A
Technologie	2 fils
Poussoir d'appel	Avec tonalité d'acquittement déconnectable
Fonction ouverture de porte	Paramétrable (uniquement lors d'une connexion ou à tout moment)
Durée de déverrouillage	1 à 10 secondes
Contact ouverture porte	Libre de potentiel, max. 24V/1A
Haut-parleur et microphone	Volume réglable, sensibilité microphone réglable
Température de fonctionnement	-20 à 55 °C
Humidité relative	0 à 65 % (sans condensation)
Entretien et nettoyage	Nettoyer avec un chiffon doux et sec. Éviter les produits abrasifs.
Sécurité	Alimentation basse tension 24V DC. Installation par un professionnel recommandée.
Informations générales	Interphone pour système 2 fils. Garantie 2 ans.

FOIRE AUX QUESTIONS - REN410X Elcom

Comment installer l'interphone Elcom REN410X ?

L'installation doit être réalisée par un professionnel. Fixez le boîtier encastré à une hauteur de 1,5 m. Raccordez les fils conformément au schéma (polarité respectée). La tension d'alimentation est de 24V DC.

Comment régler le volume du haut-parleur ?

Le volume du haut-parleur et la sensibilité du microphone sont réglables via des potentiomètres situés sur la carte électronique. Consultez la notice pour l'emplacement exact.

Comment paramétrer l'ouverture de porte ?

L'ouverture de porte peut être configurée pour fonctionner uniquement lors d'une connexion (appel) ou à tout moment. Le réglage s'effectue via un cavalier ou un interrupteur sur la carte.

Quelle est la durée de déverrouillage de la porte ?

La durée de déverrouillage est réglable de 1 à 10 secondes. Ajustez le potentiomètre correspondant sur la carte.

Que faire si l'interphone ne sonne pas ?

Vérifiez l'alimentation 24V DC, le câblage et le réglage du volume. Assurez-vous que la tonalité d'acquittement est activée (non déconnectée).

Puis-je utiliser l'interphone avec un système existant ?

Cet interphone utilise la technologie 2 fils. Il est compatible avec la plupart des systèmes 2 fils standards. Vérifiez la compatibilité avec votre installation.

Comment nettoyer l'interphone ?

Nettoyez la face avant en acier inoxydable avec un chiffon doux non abrasif. Évitez les produits chimiques agressifs.

Quelle est la température de fonctionnement ?

L'appareil fonctionne de -20°C à +55°C. Évitez une exposition prolongée à l'humidité.

Où acheter des pièces de rechange ?

Contactez le service client Elcom ou votre revendeur agréé. Les pièces disponibles incluent les boutons, le haut-parleur et la carte électronique.

L'interphone est-il garanti ?

La garantie standard est de 2 ans. Conservez votre facture d'achat. Pour toute réclamation, contactez votre revendeur.

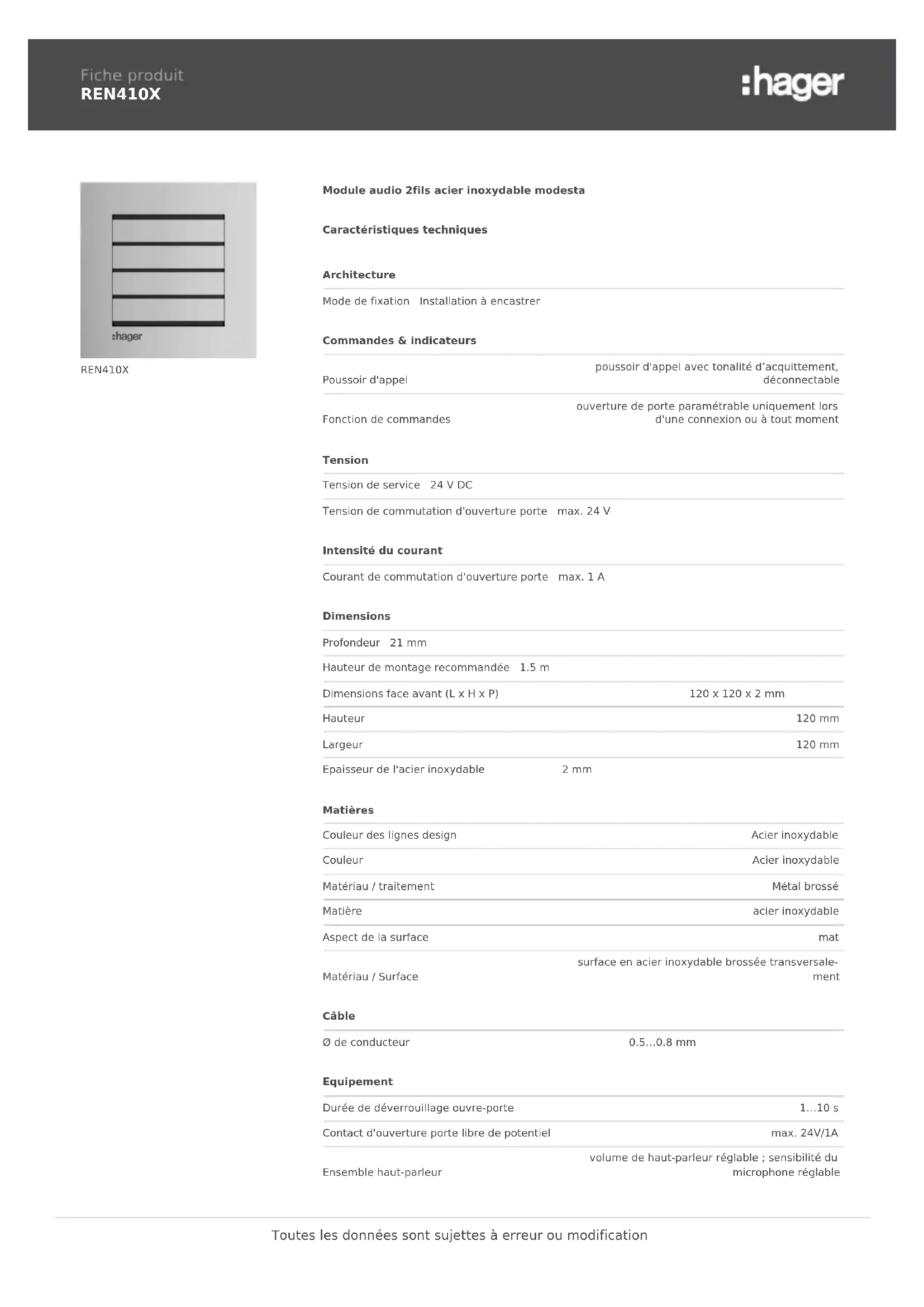

MODE D'EMPLOI REN410X Elcom

Caractéristiques techniques

Architecture

Mode de fixation Installation à encastrer

Commandes & indicateurs

Poussoir d'appel	poussoir d'appel avec tonalité d'acquittement, déconnectable
Fonction de commandes	ouverture de porte paramétrable uniquement lors d'une connexion ou à tout moment

Tension

Tension de service 24 V DC

Tension de commutation d'ouverture porte max. 24 V

Intensité du courant

Courant de commutation d'ouverture porte max. 1 A

Dimensions

Profondeur 21 mm
Hauteur de montage recommandée 1.5 m
Dimensions face avant (L x H x P)	120 x 120 x 2 mm
Hauteur	120 mm
Largeur	120 mm
Epaisseur de l'acier inoxydable 2 mm

Matières

Couleur des lignes design	Acier inoxydable
Couleur	Acier inoxydable
Matériau / traitement	Métal brossé
Matière	acier inoxydable
Aspect de la surface	mat
Matériau / Surface	surface en acier inoxydable brossée transversalement

Câble

∅ de conducteur

0.5...0.8 mm

Equipement

Durée de déverrouillage ouvre-porte	1...10 s
Contact d'ouverture porte libre de potentiel	max. 24V/1A
Ensemble haut-parleur	volume de haut-parleur réglable ; sensibilité du microphone réglable

Utilisation

Technologie du système 2 fils

Conditions d'utilisation

Température de service -20...55 °C

Température de stockage/transport -30...80 °C

Humidité relative de l'air (sans condensation) 0...65 % (sans condensation)
