Make M5 - Imprimante 3D Anker - Notice d'utilisation et mode d'emploi gratuit

Type de produit	Imprimante 3D FDM
Marque	Anker
Modèle	Make M5
Dimensions (approx.)	400 x 400 x 500 mm
Poids (approx.)	12 kg
Volume d'impression (approx.)	235 x 235 x 250 mm
Diamètre du filament	1,75 mm
Diamètre de la buse	0,4 mm
Alimentation	100-240 V AC, 50/60 Hz
Connexion	Wi-Fi 2,4 GHz, Bluetooth 2,4 GHz, USB-C
Écran tactile	Oui
Nivellement automatique du lit	Oui
Logiciel de tranchage	AnkerMake Slicer (compatible Cura, Simplify3D)
Reconnaissance AI	Oui (avec AnkerMake Slicer)
Température ambiante recommandée	15 à 35 °C
Nettoyage	Utiliser un chiffon doux et sec ; éviter les liquides
Sécurité	Pièces chaudes et mobiles, ne pas toucher ; tenir hors de portée des enfants
Pièces détachées	Buse, plateau, support filament disponibles
Garantie	Consulter le site Anker
Certifications	CE, UKCA, IC, FCC

FOIRE AUX QUESTIONS - Make M5 Anker

Comment assembler l'Anker Make M5 ?

Suivez les étapes de la notice : installez le cadre du portique, effectuez le câblage des moteurs et de l'USB-C, fixez le support de filament, connectez l'alimentation, puis suivez les instructions à l'écran tactile pour la configuration initiale.

Comment niveler le lit chauffant ?

Sur l'écran tactile, allez dans Control > Auto-Level pour lancer le nivellement automatique. Assurez-vous que le lit est propre et que la buse n'a pas de filament résiduel.

Comment charger le filament ?

Placez la bobine de filament sur le support, coupez l'extrémité à 45°, insérez-la dans l'extrudeur en maintenant le bouton enfoncé, puis sur l'écran tactile appuyez sur Load dans Control > Extrude. Arrêtez quand le filament sort de la buse.

Quel logiciel utiliser pour tranche mes modèles 3D ?

Anker recommande d'utiliser AnkerMake Slicer pour profiter des fonctionnalités AI. Vous pouvez aussi utiliser Cura ou Simplify3D, mais la reconnaissance AI ne sera pas disponible.

L'imprimante est-elle compatible avec le Wi-Fi ?

Oui, l'Anker Make M5 dispose du Wi-Fi 2,4 GHz. Vous devez connecter l'imprimante à votre réseau via l'application AnkerMake lors de l'installation initiale.

Quelles sont les précautions de sécurité à respecter ?

Ne touchez pas les pièces chaudes (buse, lit) pendant l'impression. Tenez les enfants à distance. Utilisez le produit dans un environnement ventilé entre 15 et 35 °C. Débranchez le câble d'alimentation pour toute intervention.

Comment nettoyer l'imprimante ?

Utilisez un chiffon doux et sec pour essuyer l'extérieur. Pour le lit, vous pouvez utiliser un peu d'alcool isopropylique si nécessaire. Évitez les liquides pénétrant dans les parties électroniques.

Que faire si l'imprimante ne s'allume pas ?

Vérifiez que le câble d'alimentation est bien branché sur l'imprimante et sur une prise secteur fonctionnelle. Assurez-vous que l'interrupteur est en position ON. Si le problème persiste, contactez le support Anker.

Puis-je utiliser des filaments autres que ceux d'Anker ?

Oui, l'imprimante accepte les filaments standard de 1,75 mm (PLA, ABS, PETG, etc.). Ajustez les paramètres de température dans le slicer en fonction du filament utilisé.

Où trouver les pièces détachées ?

Les pièces comme les buses, le plateau ou le support de filament sont disponibles sur le site officiel d'AnkerMake ou auprès de revendeurs agréés. Consultez la garantie pour les réparations.

MODE D'EMPLOI Make M5 Anker

Le present apparéel est conforme aux CNR d'industrie Canada applicables aux apparéels radio exempêts de licence. L'exploitation est autorisée aux deux conditions suivantes:

(1) fapparell hedolt pas produit de broullige, et

(2) futilisateur de appellériodottaccepter tout brouillage radioelectrique subi, même si le brouilage est susceptibleden comprometre le fonctionnement.

Cet apporell numérlque de la classe B est conforme à la nomme NMB-003 du Canada

IC RE Statement:

Lors de l'utilisation du produit, maintainez une distance de 20 cm du corps afin de vous conformer aux exigences en matière d'exposition RF.

EN

Voyant lumieneux* Description
Orange clignotant l'entement Chauftage en cours
Le vert s'estompé à plusieurs reprises	Impression
Rouge clignotant Une alarme se décienche

Pour plus d'informations sur les dettes de voyagees, visitez https://www.ankermake.com. Norm du produit | Modèle Ankermaker 56: VIII1

FR 072071

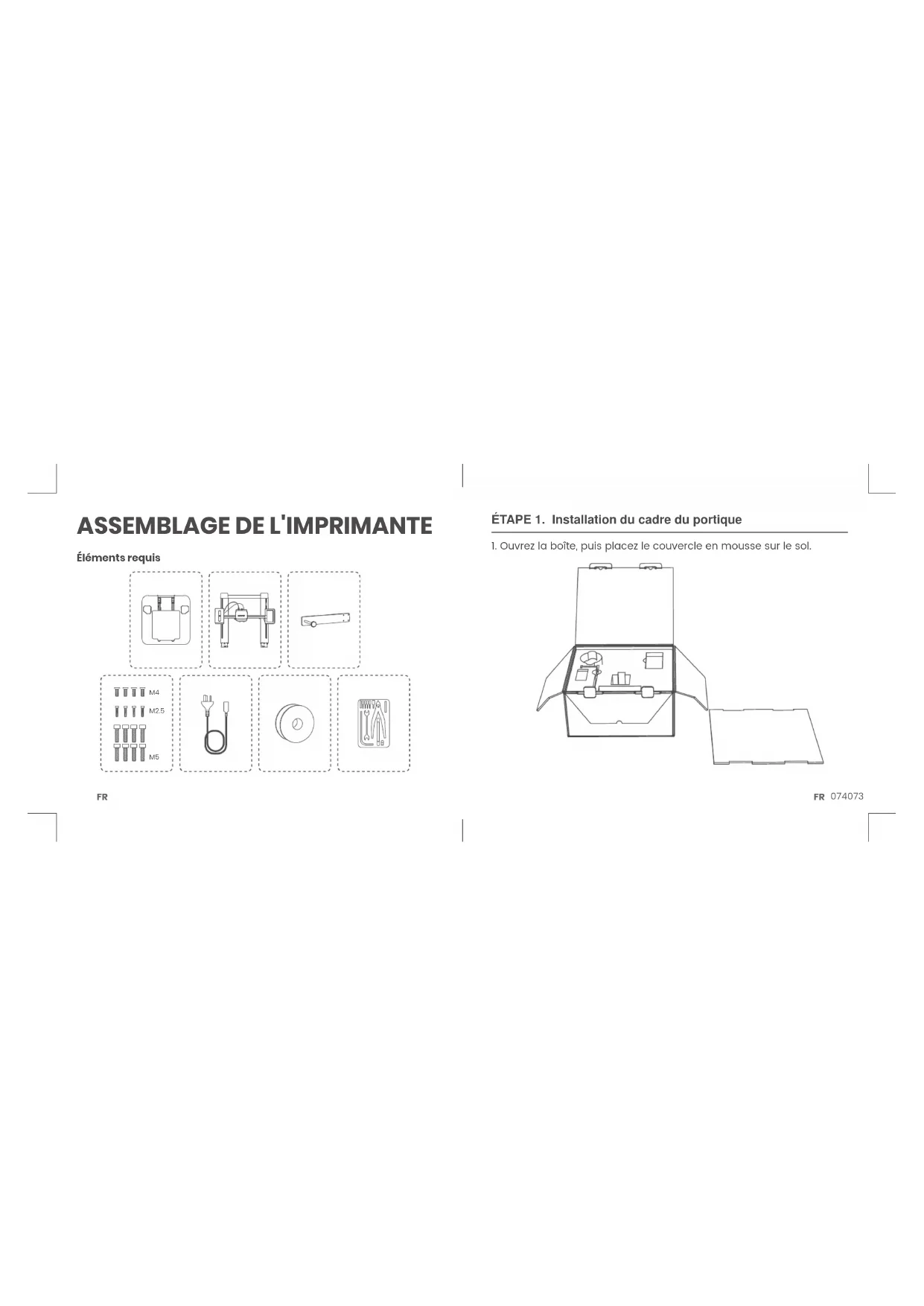

ASSEMBLAGE DE L'IMPRIMANTE

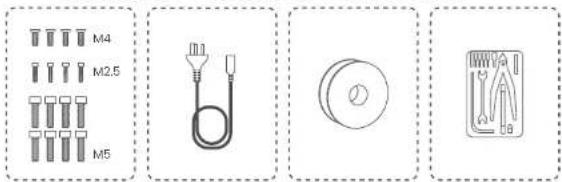

Éléments requis

FR
ÉTAPE 1. Installation du cadre du portique

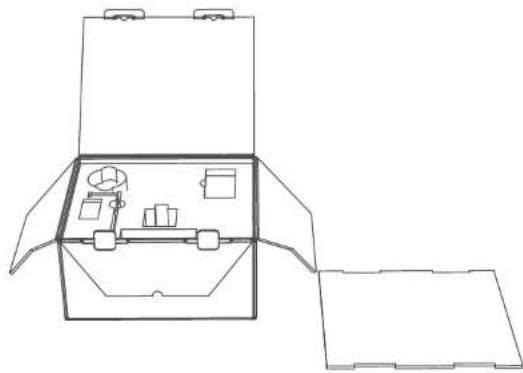

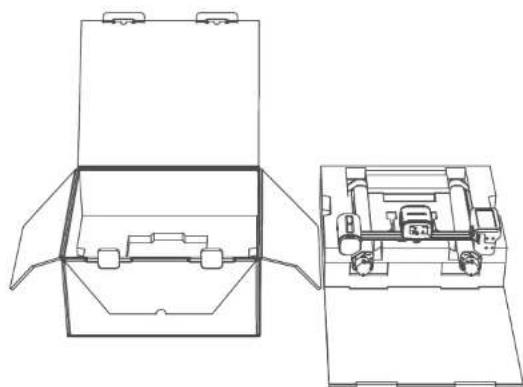

1. Ouvrez la boite, puis placez le couvercle en mousse sur le sol.

FR 074073

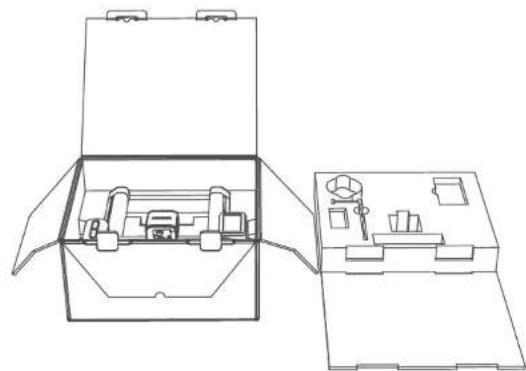

1. Sortez tous les accessoires de la mousse, puis placez la mousse de protection sur le sol comme support.

FR

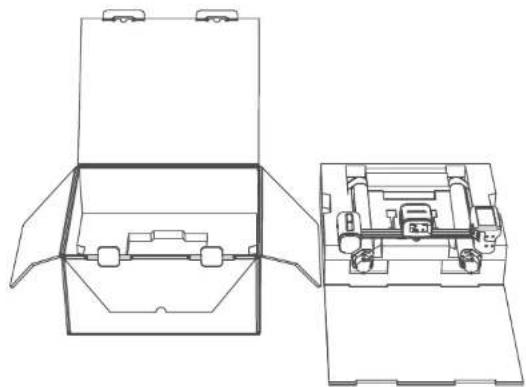

1. Sortez le chassis du portique avec sa mousse de protection et posez-le sur la mousse de support.

FR 076075

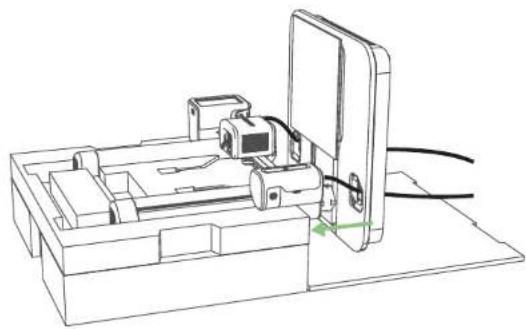

1. Sortez le cadre du portique de la mousse d'emballage, puis remettez-le en place comme indiqué ci-dessous.

FR

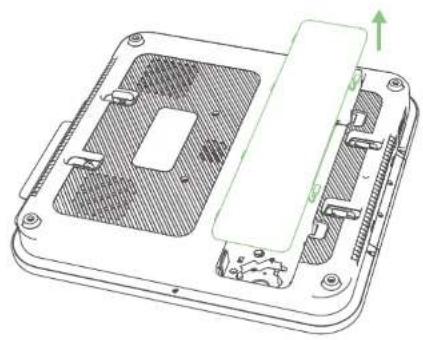

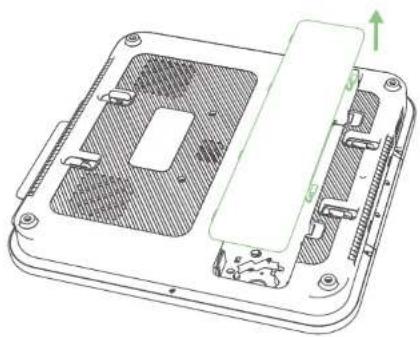

1. Detachez le capot inférieur de la plate-forme.

FR 078077

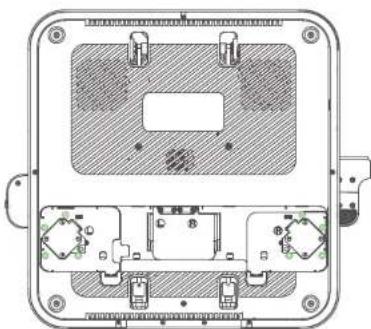

1. Montez la plate-forme à travers les trous. 7. Fixez les vis dans la plate-forme.

FR

M5

FR 080079

ETAPE 2. Cablage

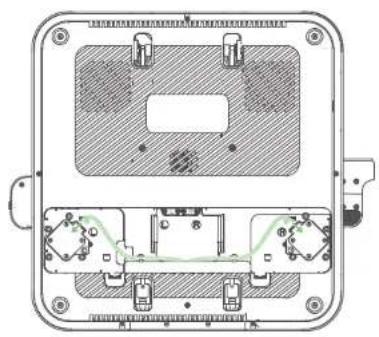

1. Connectez les fils du moteur.

FR

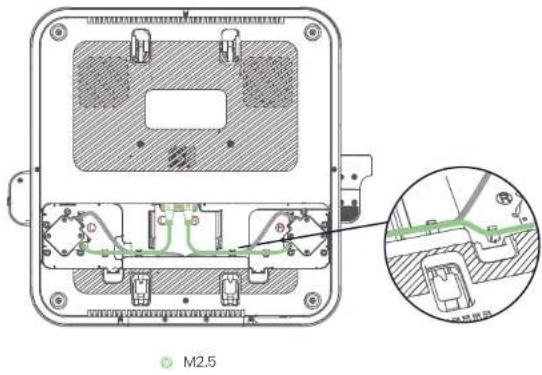

1. Connectez et fixez les cables USB-C avec des vis.

FR 082081

1. Remettez le capot inférieur sur la plate-forme.

FR

Fixez le support de filament avec des vis.

ÉTAPE 3. Installation du support de filament

M4

Option 1 Option 2

FR 084083

ÉTAPE 4. Connexion à l'alimentation

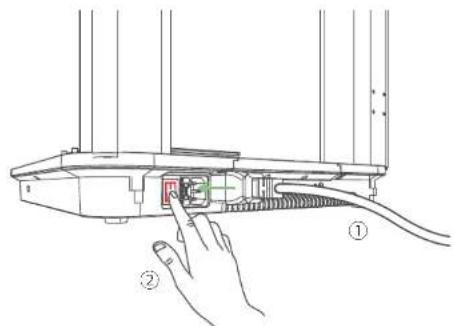

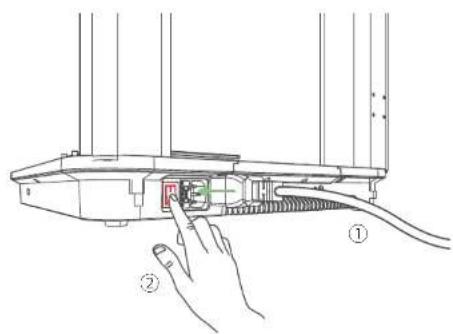

1. Raccordez l'imprimante à une prise d'alimentation à l'aide du cable d'alimentation, puis mettez l'imprimante sous tension.

1. Suívez les instructions sur l'écran tactile pour terminer l'installation initiale.

FR

Configuration du système

1. Télechargez et installez l'application AnkerMake, puis inscrivez-vous pour obtenir un compte.

1. Suívez les instructions à l'écran pour ajouter l'imprimante à votre liste d'appareils et la connecter au Wi-Fi.

FR 086085

MISEÀ NIVEAU DULIT CHAUFFANT

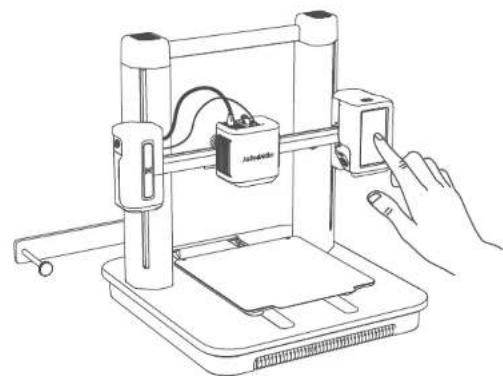

Sur l'écran tactile, accédez à Control > Auto-Level pourmettre à niveau le litchauffant.

FR

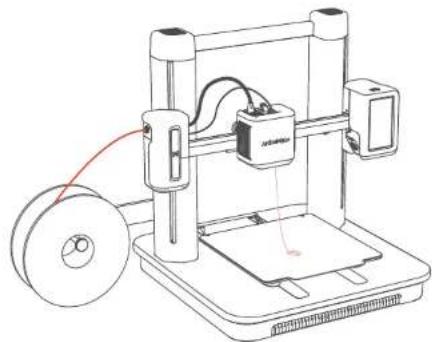

CHARGEMENT DU FILAMENT

1. Placez le filament sur le support.

X

1. Coupe la pointe du filament à un angle de 45^ .

FR 088087

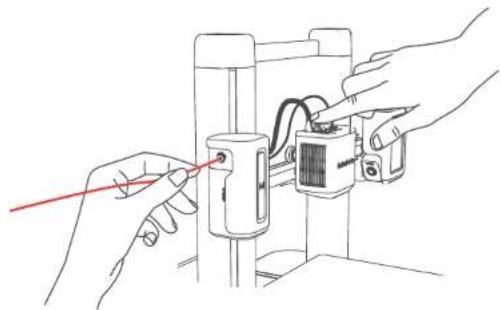

1. Insérez le filament jusqu'à ce qu'il attaigne l'extrudeur. Appuyez ensuite sur le bouton situé sur le dessus de l'extrudeur et maintainé-le enforcé tout en continuant à insérer le filament. Arrétez-vous lorsqu vous sentez une certaine résistance.

FR

1. Sur l'écran tactile, appuyez sur Load on Control > Extrude.
   Attendez que le filament sorte de la buse, puis appuyez sur Stop.

FR 090089

INSTALLATION DE ANKERMAKE SLICER

Pour une expérience d'impression optimale, teléchargez et installez AnkerMake Slicer sur votre ordinateur à partir de fremankermake. com/software.

Les capacities de reconnaissance de l'A ne sont pas disponibles lorsque l'imprimante fonctionne avec d'autres logiciels de découvert 3D, tels que Cura et Simplify3D.

SECURITE

Le cordon d'alimentation doit etre roccorde a une prise de courant avec mise la terre.
- L'alimentation doit être installée à proximate de l'équipment et la prise de courant doit être facilement accessible.
- Utilise uniquement le cordon d'alimentation foumi par le fabricant. L'utilisation de cordon d'alimentation non autorisé peut presenter un danger et enfindre l'autorisation du produit que la garantie.
La prise du cordon d'alimentation est considérée comme le dispositif de déconnexion. Une fois débranchie, le produit est considéré comme déconnecté de la source d'alimentation.
- Nutiliez pas foppareil dans un environnement où la temperature est trop élevé ou trop faible.
Nexopez comme jamm foppareil a un fort ensollement et a un environnement humide.
- La plage de températures idéologe pour le produit et ses accèsoines est comprise entre 15^ et 35^ ; - Il est recommendé d'appliquer l'article dans un environnement dont la temperature est.
comprise ent 15 C et 25C
- lors de l'alimentation, placez lappareil dans un environnement ayant une temperature ambiente normale et une bonne ventilation.
- Cét équipment n'est pas ajusté à une utilisation dans des endroits ou des enfants sont susceptibles d'être prêts. Cét équipment n'est pas destiné à être utilisé par des enfants.
- Péces mobiles. Ténir les parties du corps éloignées des pièces mobiles.

• ATTENTION Pièces chaudes. Ne pas toucher.
• Utilisez pas le produit d'une autre manière que cette décrite ici afin d'évier des blessures ou des dommages matériels.
• l'utilisateur doit se conformer aux lois et réglementations des pays et régions dans lesquels se trouve (est utilisé) équipment, respecter l'éthique professionnelle, préter attention aux obligations de sécurité et interdire strictement l'utilisation de nos produits ou équipements à des fins illégales. Notre société ne sera en aucun cas responsable de la responsabilité légale des contraventionnels.

FR 092091

AVIS

Avis (Europe et Royaume-Uni)

C

Ce produit est conforme aux exigences en matière d'interférences radio de la Commuguante européen.

Déclaration de conformité

Anker innovations limited declare par le present document que cet appelléit est conforme aux exigences essentielles et aux autres dispositions pertinentes de la directive 2014/53/EU. Pour consulir la déclaration de conformité, consultez le site web suvant... https://fankermake.com.

UK CA

Ce produit est conforme aux exigences du Royaume-Uni en matière d'interférances radio

Déclaration de conformité

Par la presente, Anker Innovations Limited déclarée que ce dispositif est conforme au Réglement sur les équipements radio de 2017 (51 2017/1206). Le texte intégral de la déclaration de conformité pour le Royaume-Uni est disponible à l'adresse suivante https://ankenmaki.com.

FR

Informations relatives à l'exposition aux radioféquences :

La limite d'exposition maximal autorisée (norme MPE) a été calculée sur la base d'une distance de 20 centimétres entre l'appareil et le corps. Pour assurer la conformité aux exigencies en matière d'exposition aux radioféquences, utilisez le produit de maniere à十年er une distance de 20 cm entre l'appareil et le corps.

Bandes de fréquences et puissance comme ci-dessous:

Fonction Bandes Fruquence de fonctionnement Pulsance maximaire
Wi-Fi 2,4 GHz 2 412-2 472 MHz EIRP 8,10 dBm
Bluetooth 2,4 GHz 240-2480 MHz EIRP 8,0 dBm

L'Importateur suivant est la partie responsable (contact pour les questions européennes): Anker Innovations Deutschland GmbH I Georg-Muche-Straße 3, 80607 Munich, Allemagne L'importateur suivant est la partie responsable (contact pour les questions relatives au Roycaume-Uni):

Votre produit a été consq et fabrique avec des matieres et des composants de haute qualite. Ces-qui peuvent être recyclées et réutilisés.

Ce symbole signifie que le produit ne doit pas ettejet avec les déchets menagers, mais doit être transmis a un établissement de collecte adopté pour permettre son recyclage. Une élimination et un recyclage appropriés contribuient a protégger les ressources naturelles, la santé humaine et l'environnement. Pour en savoir plus sur l'élimination et le recyclage de ce produit, contactez tou yourselves municipalityè, le service d'élimination des déchets ou le magasin ou vous avrez acheté ce produit.

FR 094093
