Make M5 - Stampante 3D Anker - Manuale utente e istruzioni gratuiti

Type de produit	Stampante 3D FDM
Marque	Anker
Modèle	Make M5
Dimensions (approx.)	400 x 400 x 500 mm
Poids (approx.)	12 kg
Volume d'impression (approx.)	235 x 235 x 250 mm
Diamètre du filament	1,75 mm
Diamètre de la buse	0,4 mm
Alimentation	100-240 V AC, 50/60 Hz
Connexion	Wi-Fi 2,4 GHz, Bluetooth 2,4 GHz, USB-C
Écran tactile	Sì
Nivellement automatique du lit	Sì
Logiciel de tranchage	AnkerMake Slicer (compatible Cura, Simplify3D)
Reconnaissance AI	Sì (con AnkerMake Slicer)
Température ambiante recommandée	15 à 35 °C
Nettoyage	Utilizzare un panno morbido e asciutto; evitare liquidi
Sécurité	Parti calde e mobili, non toccare; tenere fuori dalla portata dei bambini
Pièces détachées	Ugello, piano, supporto filamento disponibili
Garantie	Consultare il sito Anker
Certifications	CE, UKCA, IC, FCC

Domande frequenti - Make M5 Anker

Come assemblare l'Anker Make M5 ?

Seguire i passaggi del manuale: installare il telaio del portale, eseguire il cablaggio dei motori e dell'USB-C, fissare il supporto del filamento, collegare l'alimentazione, quindi seguire le istruzioni sul touch screen per la configurazione iniziale.

Come livellare il piano riscaldato ?

Sul touch screen, vai su Control > Auto-Level per avviare il livellamento automatico. Assicurati che il piano sia pulito e che l'ugello non abbia filamento residuo.

Come caricare il filamento ?

Posizionare la bobina di filamento sul supporto, tagliare l'estremità a 45°, inserirla nell'estrusore tenendo premuto il pulsante, quindi sul touch screen premere Load in Control > Extrude. Fermare quando il filamento esce dall'ugello.

Quale software usare per affettare i miei modelli 3D ?

Anker raccomanda di usare AnkerMake Slicer per sfruttare le funzionalità AI. Puoi anche usare Cura o Simplify3D, ma il riconoscimento AI non sarà disponibile.

La stampante è compatibile con il Wi-Fi ?

Sì, l'Anker Make M5 dispone di Wi-Fi 2,4 GHz. Devi connettere la stampante alla tua rete tramite l'app AnkerMake durante l'installazione iniziale.

Quali sono le precauzioni di sicurezza da rispettare ?

Non toccare le parti calde (ugello, piano) durante la stampa. Tenere i bambini a distanza. Utilizzare il prodotto in un ambiente ventilato tra 15 e 35 °C. Scollegare il cavo di alimentazione per qualsiasi intervento.

Come pulire la stampante ?

Utilizzare un panno morbido e asciutto per pulire l'esterno. Per il piano, puoi usare un po' di alcol isopropilico se necessario. Evitare che liquidi penetrino nelle parti elettroniche.

Cosa fare se la stampante non si accende ?

Verificare che il cavo di alimentazione sia ben collegato alla stampante e a una presa di corrente funzionante. Assicurarsi che l'interruttore sia in posizione ON. Se il problema persiste, contattare il supporto Anker.

Posso usare filamenti diversi da quelli Anker ?

Sì, la stampante accetta filamenti standard da 1,75 mm (PLA, ABS, PETG, ecc.). Regola i parametri di temperatura nello slicer in base al filamento utilizzato.

Dove trovare le parti di ricambio ?

Le parti come gli ugelli, il piano o il supporto del filamento sono disponibili sul sito ufficiale di AnkerMake o presso rivenditori autorizzati. Consultare la garanzia per le riparazioni.

MANUALE UTENTE Make M5 Anker

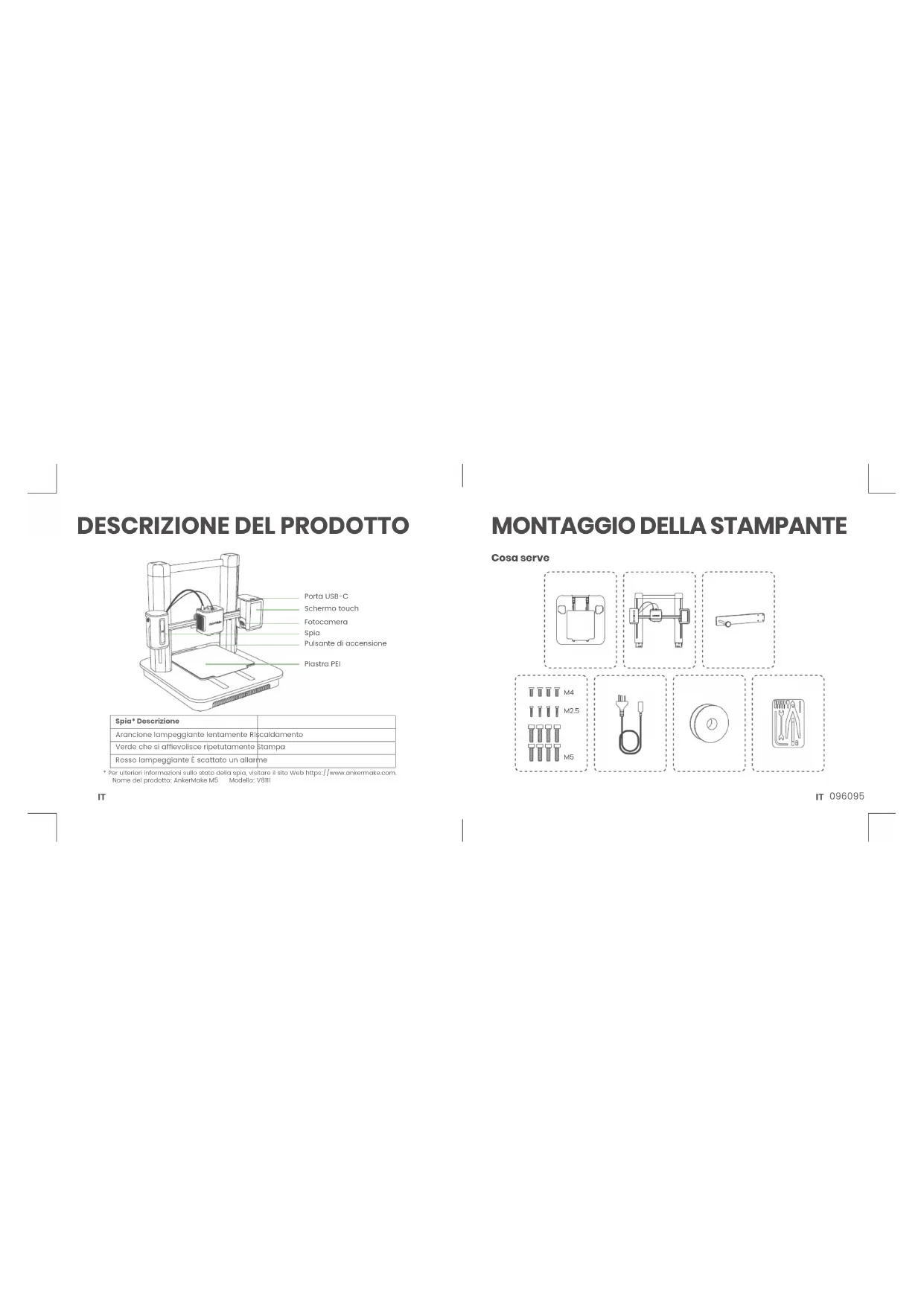

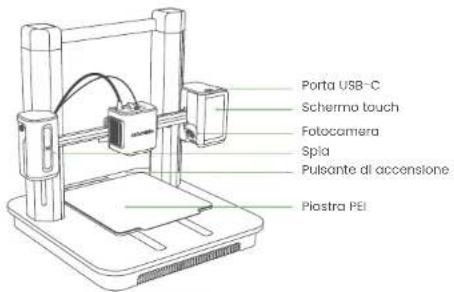

DESCRIZIONE DEL PRODOTTO

Spia* Descrizione

Aranclone lampeggliante lentamente Riscaldamento

Verde che si alfevolisce ripetutamente stampa

Rosso lampeggliante è scattato un allame

MONTAGGIO DELLA STAMPANTE

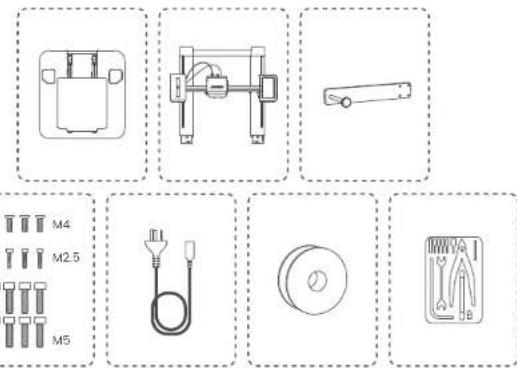

Cosaserve

IT 096095

FASE 1. Installazione del telao del cavalletto

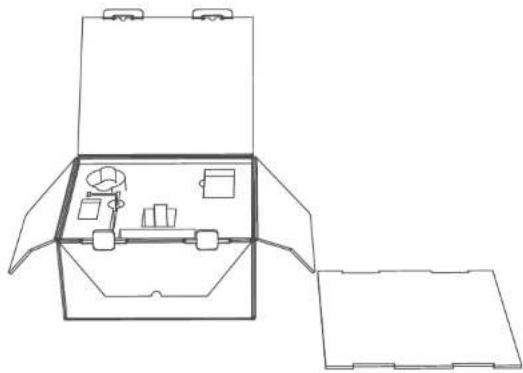

1. Aprire la confezione, quando posizionare a terra la copertura in espanso.

IT

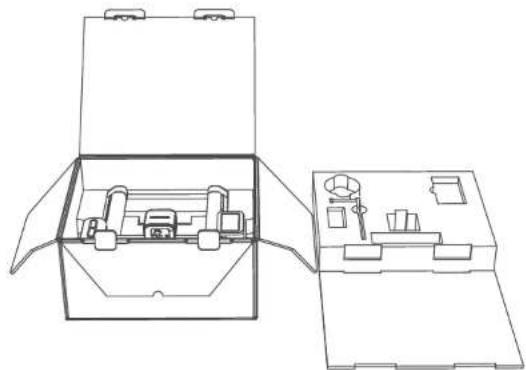

1. Estrarre tutti gli accessori dall'imballaggio in espanso, quando posizionare a terra la protezione in espanso per utilizzarla come supporto.

IT 098097

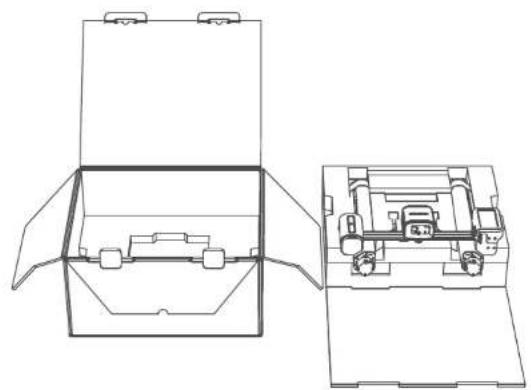

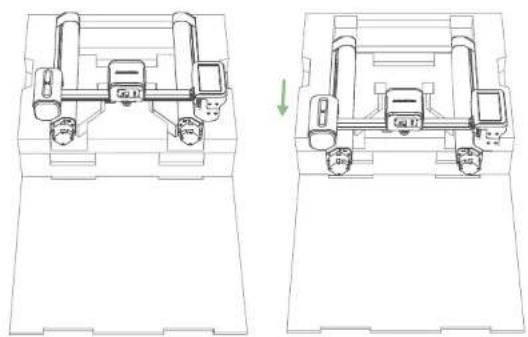

1. Estrarre il telao del cavalletto con la protezione in espanso e posizionario sul supporto in espanso.

IT

1. Estrarre il telaio del cavalletto dall'imballaggio in espanso, quando rimontarlo come migliorato di seguito.

IT 100099

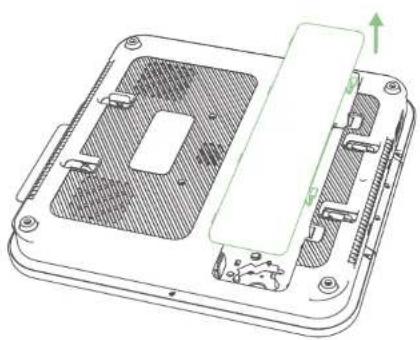

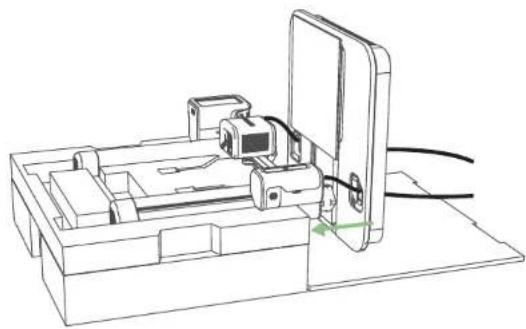

1. Montare la piattaforma attraverso i fori. 5. Staccare il coperchio inferiore dallk

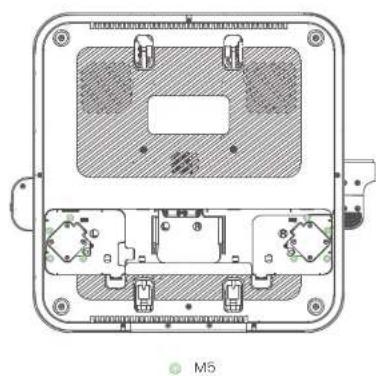

1. Fissare le viti nella piattaforma.

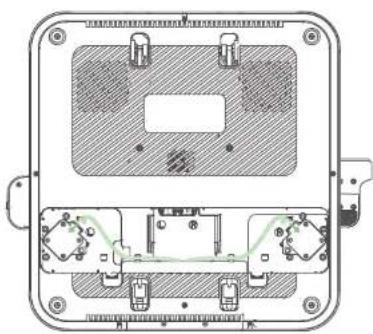

1. Collegare i cav del motore.

FASE 2. Cablaggio

IT 104103

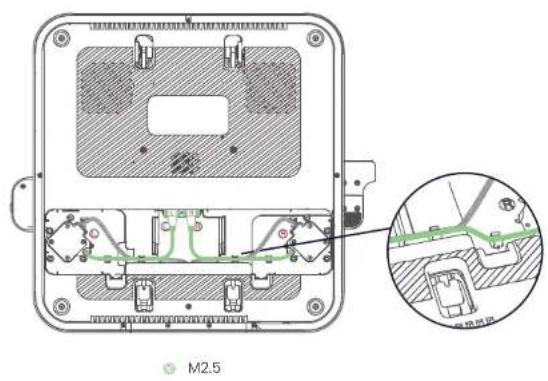

1. Collegare fissare i cavi USB-C con le viti.

IT

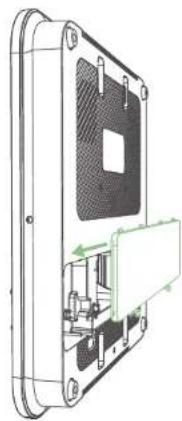

1. Rimettere il coperchio inferiore sulla piattaforma.

IT 106105

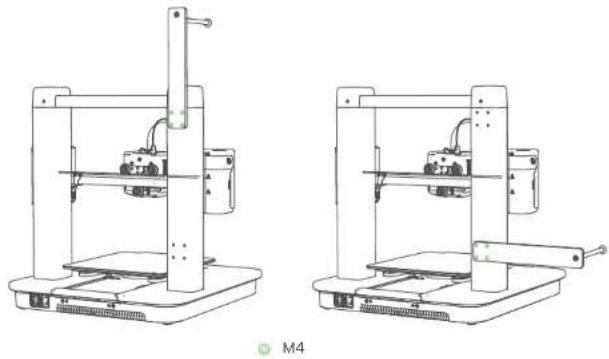

Fissare il supporto del filamento con le viti.

FASE 3. Installazione del supporto del filamento

Opzone 1 Opzone 2

IT

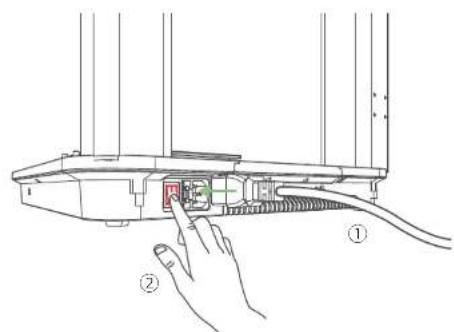

1. Collegare la stampante a una presa di corrente con il cavo di alimentazione, quindi accendere la stampante.

FASE 4. Collegamento all'alimentazione

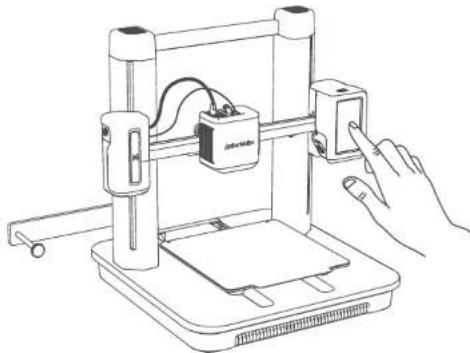

1. Seguire le istruzioni sullo schermo touch per completare la configurazione iniziale.

IT 108107

Configurazione del sistema

1. Scaricare e installare l'app AnkerMake e registrarsi per un account.

1. Seguire le istruzioni visualizzate per aggiungere la stampante all'elenco dei dispositivi e collegarla al Wi-Fi.

IT

LIVELLAMENTO DEL LETTO RISCALDATAO

Sullo schermo touch, selezionare Controllo > Livellamento automatico per livellare il dato riscaldato.

IT 110109

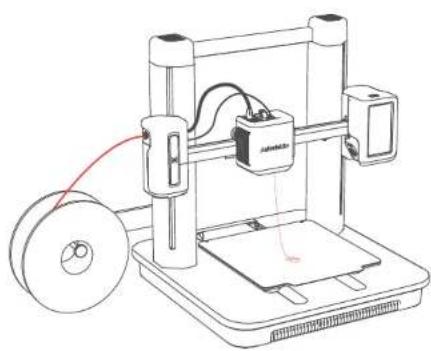

1. Posizionare il filamento sul supporto.

1. Tagliare la punta del filamento a un'angolazione di 45^

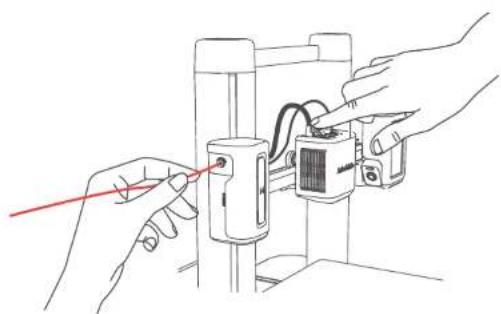

1. Inserire il filamento finché non raggiunge festrusore. Poi tenere premuto il pulsante sopra l'estrusere nelle si continua a inserire il filamento. Fermarsi quando si sente una certa resistenza.

IT

IT 11211

1. Sullo schermo touch, toccare Control > Carico > Estruzione.
   Attendere finché il filamento non fuoriesce dall'ugello, quando toccare Stop.

IT

INSTALLAZIONE DI ANKERMAKE SLICER

Per ottener la migliorare esperienza di stampa, scaricare e installare AnkerMake Slicer sul proprio computer dal site Web ankermake.com/ software.

Le funazionalità di riconoscimento dell'intelligenza artificiale non sono disponibili quando la stampante viene utilizzata con altri software per il taglio in 3D, come Cura e Simplify3D.

IT 114113

SICUREZZA

• Il cavo di alimentazione deve essere collegato a una presa con messa a terra.
• L'alimentatore deve esesse installato vicino allapparecchiaturo e la presa deve essere facilemente accessible.
• Utilizzare solo il caricabotterie fornito dal produttore. L'utilizzo di cavi di alimentazione non
  otorizzato potrebse causare pericolo e violare l'autorizzazione del prodotto o i termini di garanzia. La sponza del potere di alimentazione è considerata come disorientato, una valva.
  scologato , il prodotto e considerato scologato nella fonte di alimentazione.
  Nonutilizzare il dispositivo in un ambiento con temperatura accessivamente alla o bassa. Non
  esporre il dispositivo alla lice sciarre direttato da ambienti troppo umid.
• la temperatura più idionate per il prodotto e i relativi oceccioni e compresa tra 15^ e 35^ - sisi compensati di alimentare il disorientazione in un ambiente non una temperature compresa tra
  250

Durante fallimentazione, posizionare di dispositivo in un ambiente con una temperatura ambiente normale e una lunga ventilazione.

• Questa apporecchiatura non è adattà per fuuso in lughi in cui possono essere presenti bambini.

• Questa apporecchiatura non è designata il dato da parte di bambini.

• Parti in movimento. Allontanare le parti del corpo delle parti in movimento.

90
- ATTENUZIONE Porticale. Non toccare.
Non utilise il prodotto in modi divers da quanto qui descritto al fine di evitare lesioni personali o materi.
Lutente e tenuto a rispectare le leggi e la normative dei paesi e delle regioni correspondenti in cui lappreciarettici e ubicato (utilizzata), atteneri all'istica professionale, prestare attenzione agli abbigli di sicurezza e vietare rigorosamente l'uso dei nostri prodotti o delle nostre appreciarettable per septicile ilieciti. La responsabilità legale del trasgressori non pote è essere in alcun asso attributta alla ricerca azienda.

IT

AVVISO

Avviso (Europa e Regno Unito)

C

Questo prodotto è conforme ai requisiti della Comunità europea relativi alle interferenze radio.

Dichiarazione di conformità

Con il presente documento, Anker Innovations Limited dichiar chequesto dispositivo e conformare i requisiti fondamentali e alle other disposizioni correlate previste nella direttiva 2014/53/UE. Per la dichiarazione di conformità, visitare il site Web: https://ankermoke.com.

UK CO

Questo prodotto e conforme ai requisiti sulle interferenze radio del Regno Unito

CA

Dichigrazione di conformità

Con la presente, Anker Innovations limited dichiarare che"This disposizione e conformare alle normative sulle appreciablettature radio 2017 (SI 2017/1205).Il testo completo della dichiarazione di conformità del regno unico e disponibile seguente indirizzo internet: https://ankermake.com.

Informazioni sull'esposizione a radiofrequenzo:

Il livioso di esposizione massima consentita (MPE) è stato calcolo sulla base di una distanza di 20 cm tra il dispositivo e il corso umano. Per Maintainere la conformità ai requisiti di esposizione alle radiofrequenze, utilizzare un prodotto che mantenga una distanza di 20 cm tra il dispositivo e il corso umano.

IT 116115

Di seguito sono ilportate le bande di frequenza e la potenza:

Funzione Bande Frequenza operativa Potezha max.
Wi-Fi 2,4 GHz 2412-2472 MHz EIRP 19,10 dBm
Bluetooth 2,4 GHz 2402-2480 MHz EIRP 8,0 dBm

il segmente importatore e la parte responsabile (contratto esclusivamente por le questioni pertinenti al/UE):

Anker Innovations Deutschland GmbH | Georg-Muche-Strasse 3.80807 Monaco, Germania

Il segnente importatore la parte responsable (contrato esclusamente per le questioni pertinenti al Regno Unito):

Il prodotto è stato progettato e realizzata con materioli e componenti di alla quale, che sono aussi eschéici e rutilizzati.

Questo simboio Indica che il prodotto non deve essere smoltita trigl rifiuti domestico e deve essere consegnato presso un centro di raccolta per il riciclo. Un corretto smolmente o riciclaggio aluta a prolaggere le risorse naturali, la salute urnane o ambientro. Per ulteriori informazioni sullo smolmente e il riciclo, contattare il comune locale, il servizio di smolmente o il negazio in cui è stato acquistato il prodotto.

IT
