使用説明書 Make M5 Anker

LED インジケーター ヒートベッド (PEI プレート ) LED インジケーター * 状態 オレンジ色でゆっくり点滅 加熱中 緑色でゆっくり点滅 プリント中 赤色で点滅 アラームが作動中

• その他の LED インジケーターの状態については、Anker Japan 公式サイト (www.ankerjapan. com) の製品ページをご覧ください。 製品名 : AnkerMake M5 型番 : V8111JP

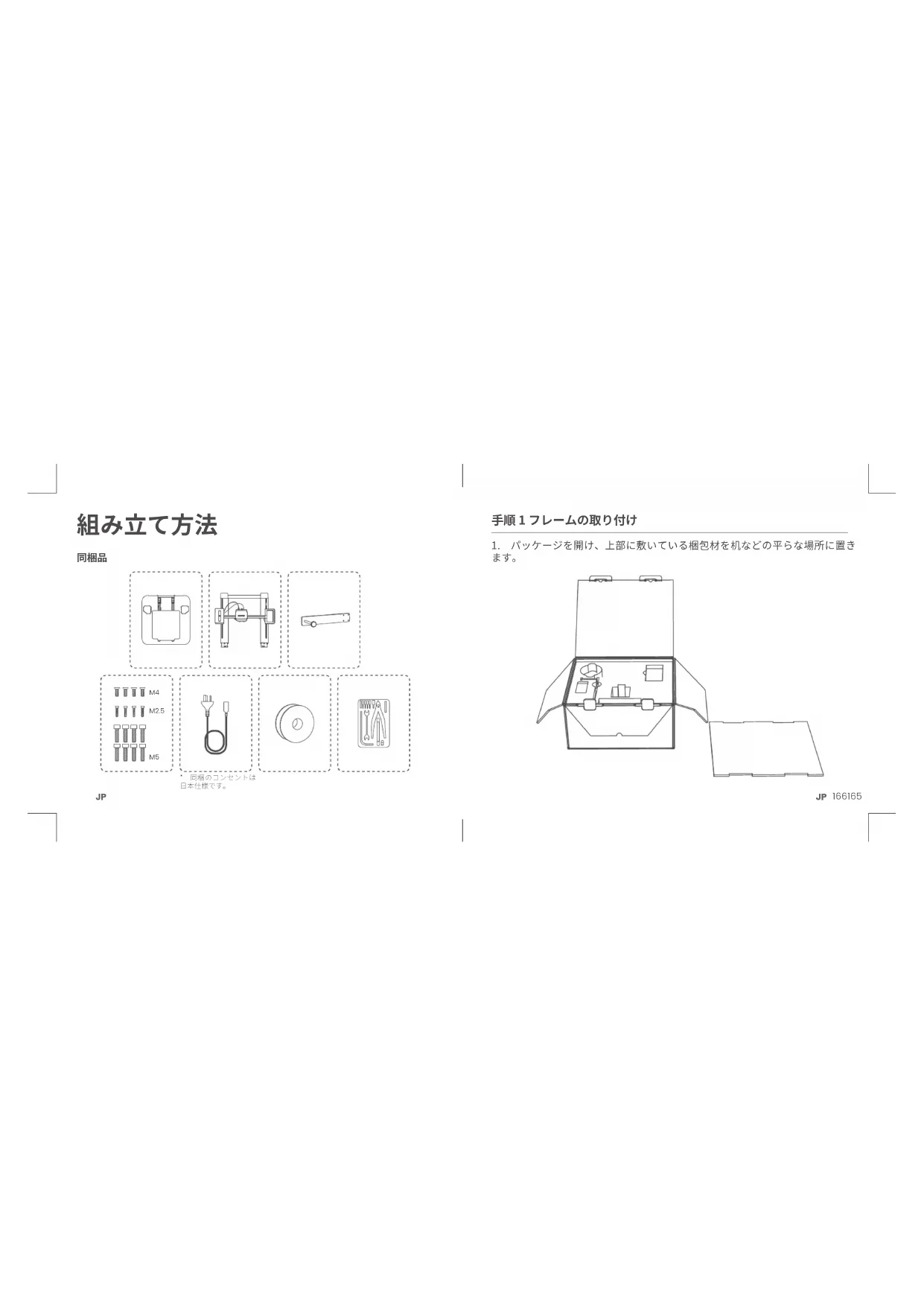

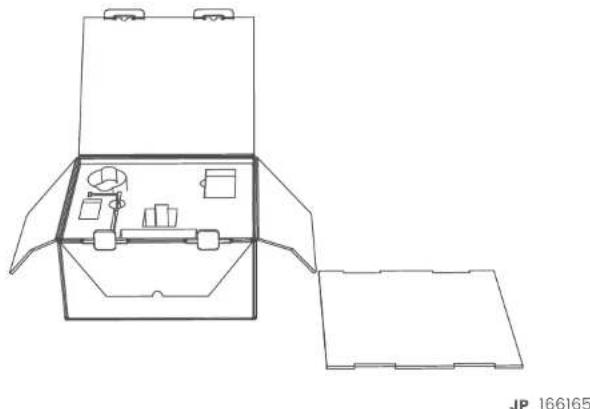

1. パッケージを開け、上部に敷いている梱包材を机などの平らな場所に置き

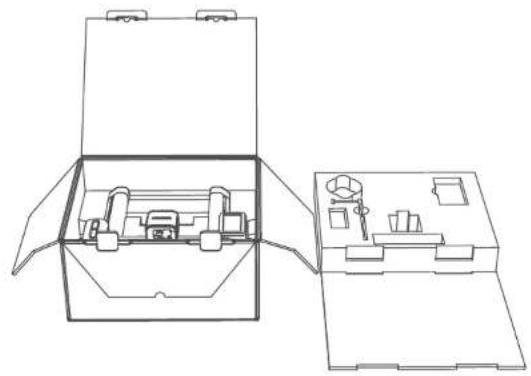

2. アクセサリを梱包材からすべて取り出し、1 で取り出した梱包材の上部に、

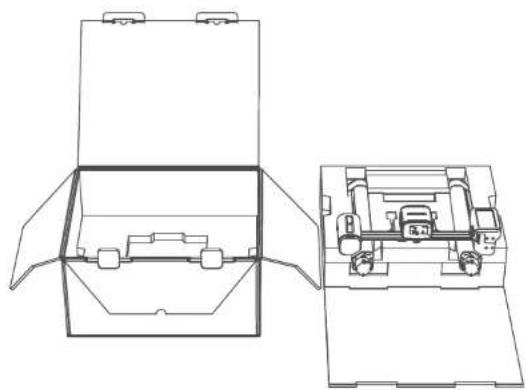

3. 本体 ( フレーム部分 ) を梱包材ごとパッケージから取り出し、2 で床に置い

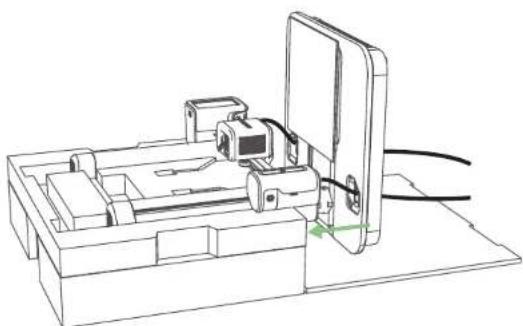

4. フレームを一度梱包材から取り出し、イラストのように少し下にずらして

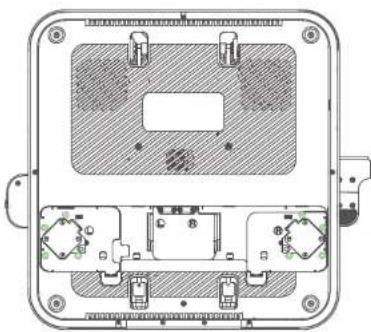

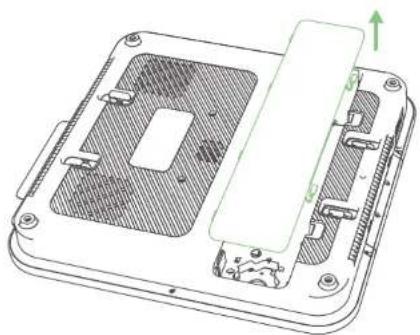

5. プラットフォームをパッケージから取り出し、底面のカバーを取り外しま

6. プラットフォームの穴にフレームの下部を通して、プラットフォームをフ

レームに取り付けます ( ケーブルも一緒に穴に通してください )。

7. 同梱のネジ (M5) でイラストの箇所を固定します。

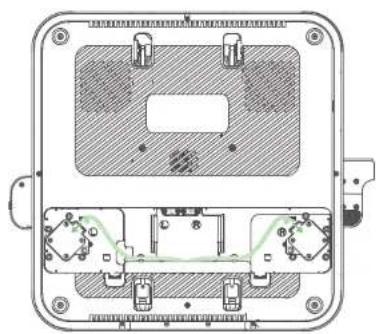

1. ワイヤーを、イラストの通りモーターに接続します。

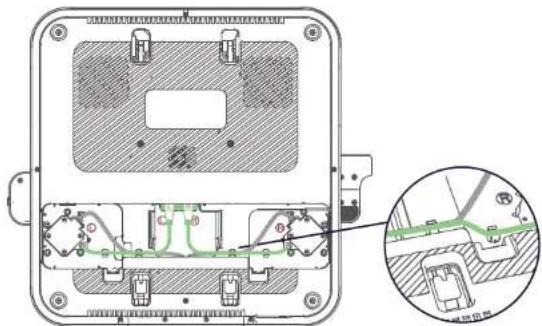

2. 手順 1 の 6 でプラットフォームに通した USB-C ケーブルを、L と R が合う

ように接続し、同梱のネジ (M2.5) で固定します。 M2.5JP

3. 底面のカバーをプラットフォームに取り付けます。

手順 3 フィラメントホルダーの取り付け フィラメントホルダーを、同梱のネジ (M4) でフレームに縦向きもしくは横向

オプション 1：縦向き オプション 2：横向き （上下どちらにも取り付けられます）JP

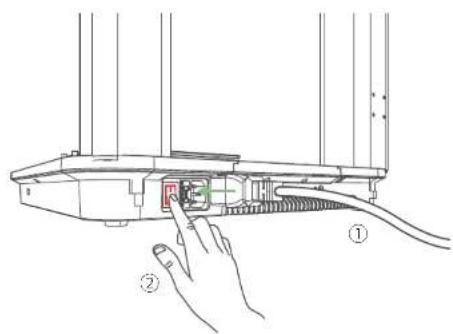

1. 電源コードをプラットフォームの背面に接続し、電源スイッチをオンにし

2. タッチパネルの指示に従って、初期設定を完了します。

1. App Store もしくは Google Play から AnkerMake アプリをダウンロードし、

2. 画面の指示に従って機器を追加し、Wi-Fi (2.4G) に接続します。JP

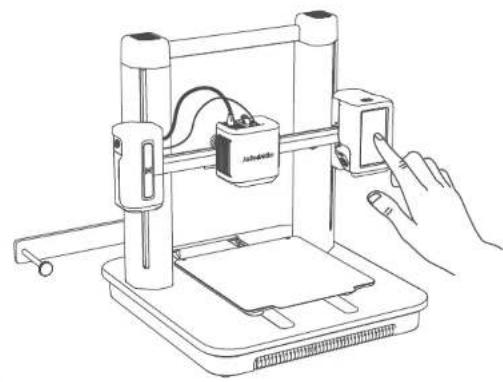

ヒートベッドのレベリング タッチパネルで、 [ コントロール ] > [ レベリング ] の順に進み、ヒートベッ ドのレベリングを実行します。

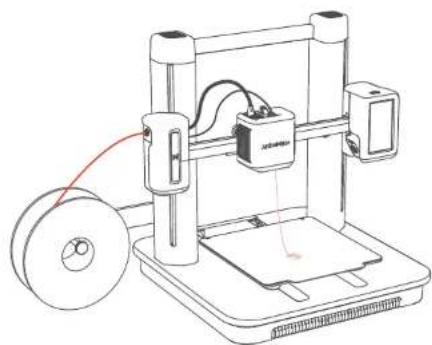

1. フィラメントを、フィラメントホルダーに設置します。

2. フィラメントの先端を 45°の角度でカットします。

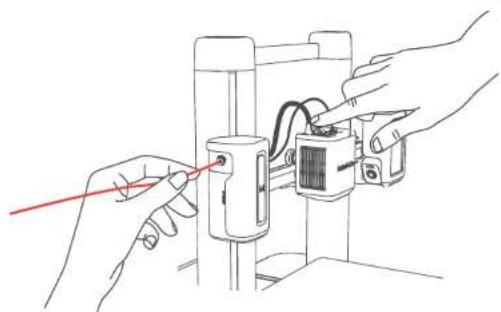

3. フィラメントをイラストの穴に挿入し、エクストルーダーに届くまで押し

込みます。次に、エクストルーダーの上部にあるレバーを押しながらフィラ メントの挿入を続けます。 抵抗を感じたところで、挿入するのを止めます。

4. タッチパネルで、[ コントロール ] > [ 押し出し ] > [ ロード ] をタップします。

加熱が完了し、ノズルからフィラメントが流れ出たら、[停止] をタップします。JP

より快適にご利用いただくには、AnkerMake スライサーを、Anker Japan 公 式サイト (www.ankerjapan.com) の製品ページからお使いの PC へインスト

他社製のスライサーソフトウェアをご利用の場合、AI 認識機能はご使用

• 電源コードは、接地接続 ( アース ) されたコンセントに接続してください。

• 本製品はコンセントの近くに設置し、手の届きやすい状態にしてください。

• 付属の電源コードのみを使用してください。付属の電源コード以外のコードを使用した場合、怪我や本製品の 損傷の恐れや、保証の対象外となる可能性があります。また、付属の電源コードは本製品以外には使用しない

• プラグをコンセントから抜くと、本製品の電源はオフになります。

• 極端に高温または低温の環境で本製品を使用しないでください。また、直射日光や湿気にさらさないでくださ

• 本製品およびアクセサリの動作温度は 15℃〜 35℃ですが、15℃〜 25℃の環境でご使用されることをお勧め

• お子様の近くで使用しないでください。本製品は、お子様が使用することを想定していません。

• 可動式パーツ：このマークは、当該部が可動式であることを示しています。動作中は、身体をこのパー ツに近づけないでください。

• 高温注意：このマークは、当該部が高温になることを示しています。動作中は、このパーツに手を触れ

• けがや物的損害を避けるために、本説明書に記載された以外の方法で本製品を使用しないでください。

• 本製品の使用者は、本製品が使用される国・地域の法令を遵守し、職業倫理を守り、安全義務に留意するもの とし、本製品の違法な目的での使用を固く禁じられています。当社は、いかなる場合においても、違反者の法 的責任について一切の責任を負いません。KO

本製品は、リサイクルおよび再利用が可能な高品質の素材および部品を使用して設計・製造されてい

本製品を廃棄する際は、お住まいの自治体のルールに従ってください。

Bluetooth® のワードマークとロゴは、Bluetooth SIG, Inc. が所有する登録商標です。Anker Innovations Limited はライセンスに基づき、これらのマークの使用を許可されています。 その他の商標および商標名は、それぞれの所有者に帰属します。

9:00-18:00 ( 日本 ) 03 4455 7823 平日 9:00-17:00 / 年末年始を除く
