Make M5 - 3D-Drucker Anker - Kostenlose Bedienungsanleitung

Produkttyp	FDM 3D-Drucker
Marke	Anker
Modell	Make M5
Abmessungen (ca.)	400 x 400 x 500 mm
Gewicht (ca.)	12 kg
Druckvolumen (ca.)	235 x 235 x 250 mm
Filamentdurchmesser	1,75 mm
Düsendurchmesser	0,4 mm
Stromversorgung	100-240 V AC, 50/60 Hz
Anschluss	Wi-Fi 2,4 GHz, Bluetooth 2,4 GHz, USB-C
Touchscreen	Ja
Automatische Bettnivellierung	Ja
Slicing-Software	AnkerMake Slicer (kompatibel mit Cura, Simplify3D)
KI-Erkennung	Ja (mit AnkerMake Slicer)
Empfohlene Umgebungstemperatur	15 bis 35 °C
Reinigung	Mit einem weichen, trockenen Tuch reinigen; Flüssigkeiten vermeiden
Sicherheit	Heiße und bewegliche Teile nicht berühren; außerhalb der Reichweite von Kindern aufbewahren
Ersatzteile	Düse, Bett, Filamenthalter erhältlich
Garantie	Siehe Anker-Website
Zertifizierungen	CE, UKCA, IC, FCC

Häufig gestellte Fragen - Make M5 Anker

Wie montiere ich den Anker Make M5 ?

Befolgen Sie die Schritte in der Anleitung: Montieren Sie den Portalrahmen, verkabeln Sie die Motoren und USB-C, befestigen Sie den Filamenthalter, schließen Sie das Netzteil an und folgen Sie den Anweisungen auf dem Touchscreen für die Ersteinrichtung.

Wie nivelliere ich das beheizte Bett ?

Gehen Sie auf dem Touchscreen zu Control > Auto-Level, um die automatische Nivellierung zu starten. Stellen Sie sicher, dass das Bett sauber ist und die Düse kein restliches Filament aufweist.

Wie lade ich das Filament ?

Legen Sie die Filamentspule auf den Halter, schneiden Sie das Ende in einem 45°-Winkel, führen Sie es in den Extruder ein, während Sie den Knopf gedrückt halten, und drücken Sie dann auf dem Touchscreen Load unter Control > Extrude. Stoppen Sie, wenn das Filament aus der Düse austritt.

Welche Software verwende ich zum Slicen meiner 3D-Modelle ?

Anker empfiehlt die Verwendung von AnkerMake Slicer, um die KI-Funktionen zu nutzen. Sie können auch Cura oder Simplify3D verwenden, aber die KI-Erkennung ist dann nicht verfügbar.

Ist der Drucker mit Wi-Fi kompatibel ?

Ja, der Anker Make M5 verfügt über Wi-Fi 2,4 GHz. Sie müssen den Drucker während der Ersteinrichtung über die AnkerMake-App mit Ihrem Netzwerk verbinden.

Welche Sicherheitsvorkehrungen sind zu beachten ?

Berühren Sie während des Drucks keine heißen Teile (Düse, Bett). Halten Sie Kinder fern. Verwenden Sie das Produkt in einer belüfteten Umgebung zwischen 15 und 35 °C. Trennen Sie das Netzkabel für jegliche Eingriffe.

Wie reinige ich den Drucker ?

Verwenden Sie ein weiches, trockenes Tuch zum Abwischen des Äußeren. Für das Bett können Sie bei Bedarf etwas Isopropylalkohol verwenden. Vermeiden Sie Flüssigkeiten, die in elektronische Teile eindringen.

Was tun, wenn der Drucker nicht angeht ?

Überprüfen Sie, ob das Netzkabel richtig am Drucker und an einer funktionierenden Steckdose angeschlossen ist. Stellen Sie sicher, dass der Schalter auf ON steht. Wenn das Problem weiterhin besteht, wenden Sie sich an den Anker-Support.

Kann ich andere Filamente als die von Anker verwenden ?

Ja, der Drucker akzeptiert Standardfilamente von 1,75 mm (PLA, ABS, PETG usw.). Passen Sie die Temperatureinstellungen im Slicer je nach verwendetem Filament an.

Wo finde ich Ersatzteile ?

Teile wie Düsen, Bett oder Filamenthalter sind auf der offiziellen AnkerMake-Website oder bei autorisierten Händlern erhältlich. Beachten Sie die Garantie für Reparaturen.

BEDIENUNGSANLEITUNG Make M5 Anker

Leuchtanzeige" Beschreibung
Blinkt langsam orange Aufholzen
Verblassendes Grün wiederholt Druck
Blinkt rot Ein Alarm wird aktiviert

Wee Information areum: zum Status der Luchtonzige finden Sie unter https://www. ankomke.com Productname: Anke/Make Mb Model: V8E1

DE 026025

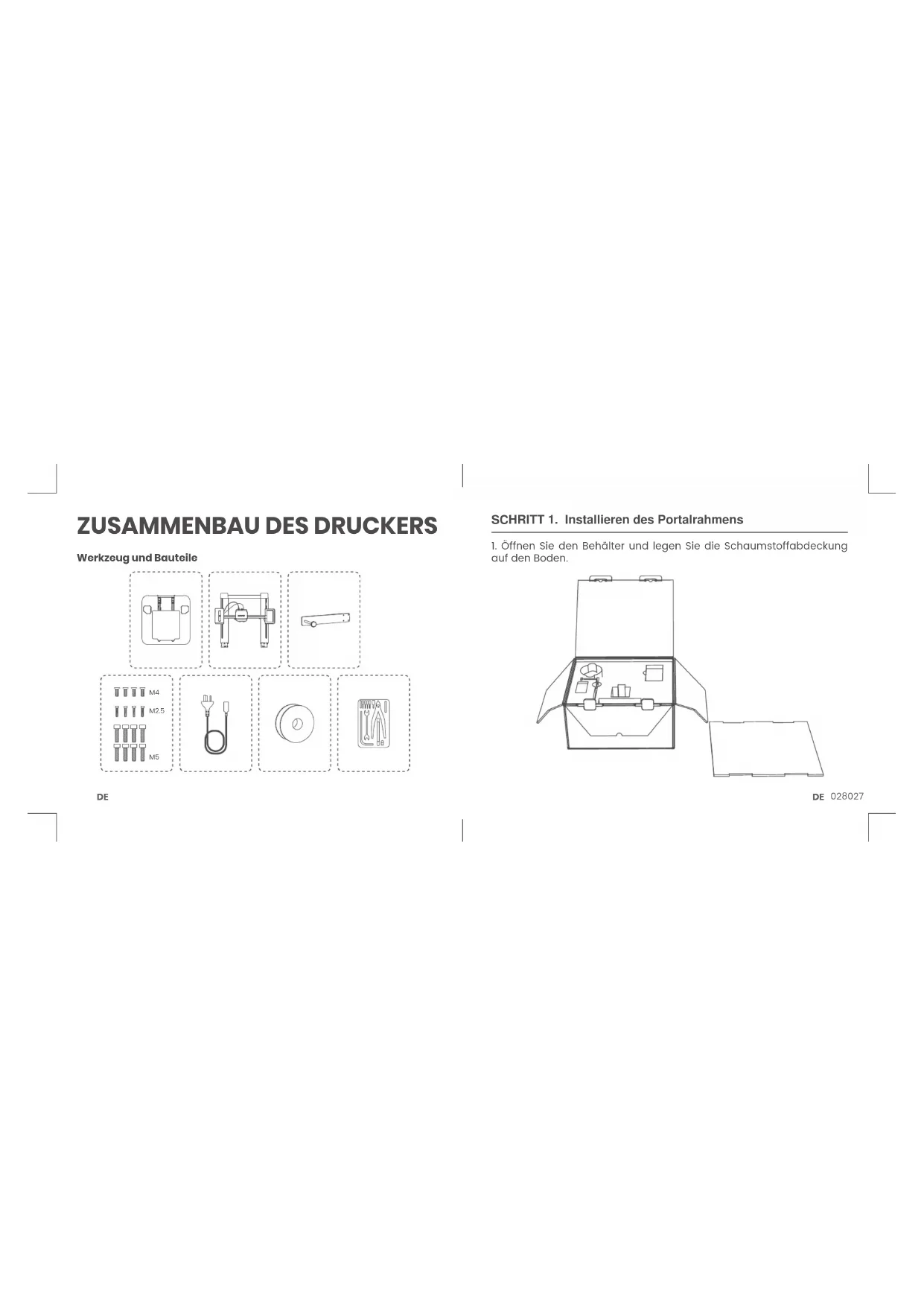

ZUSAMMENBAU DES DRUCKERS

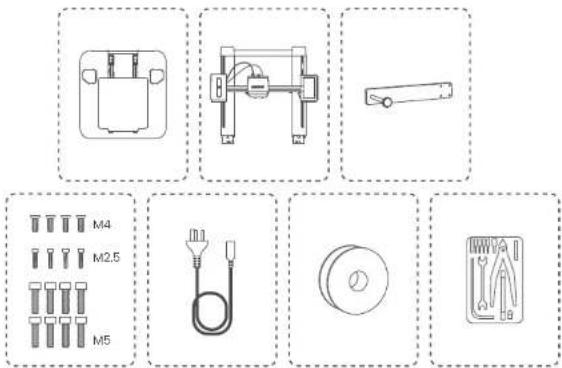

Werkzeug und Bauteile
DE
SCHRITT 1. Installieren des Portalrahmens

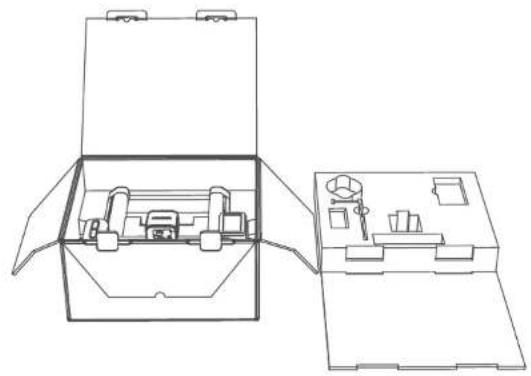

1. Öffnen Sie den Behälter und legen Sie die Schaumstoffabdeckung auf den Boden.

DE 028027

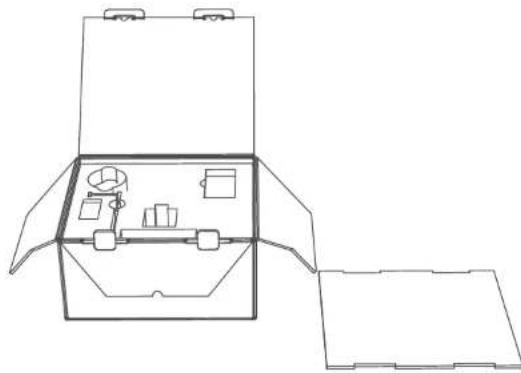

1. Nehmen Sie alle Zubehörteile aus dem Schaumstoff heraus und legen Sie dann den Schutzschaumstoff als Unterlage auf den Boden.

DE

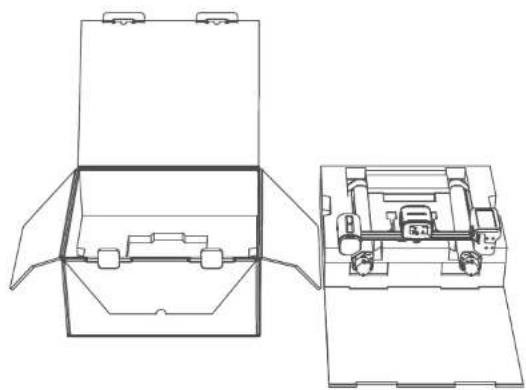

1. Nehmen Sie den Portalrahmen mit seinem Schutzschaumstoff heraus und legen Sieihn auf die Schaumstoffunterlage.

DE 030029

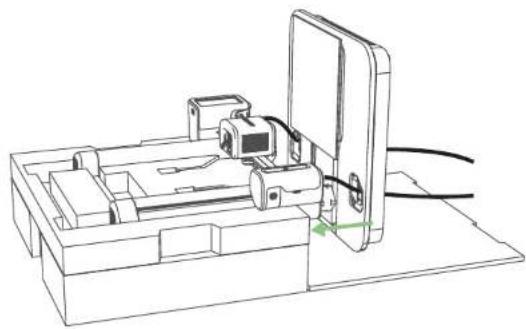

1. Nehmen Sie den Portalrahmen aus dem Verpackungsschaumstoff und setzen Sieihn wie unter gezeigt wieder ein.

DE

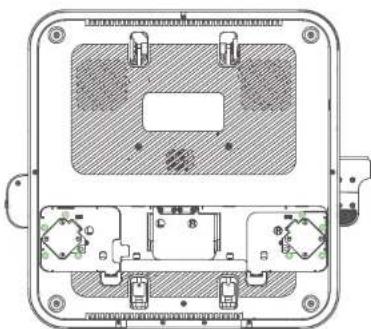

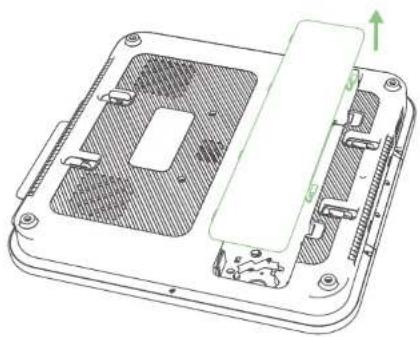

1. Nehmen Sie die untere Abdeckung von der Plattform ab.

DE 032031

1. Montieren Sie die Plattform durch die Locher. 7. Drehen Sie die Schrauben in die Plattform.

DE

M5

DE034033

SCHRITT 2. Verkabelung

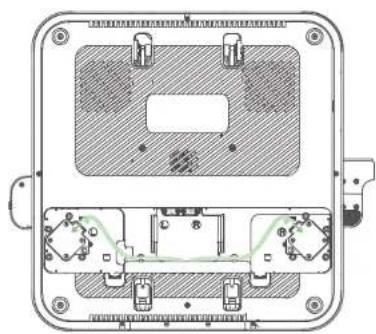

1. Schließen Sie die Motorkabel an.

DE

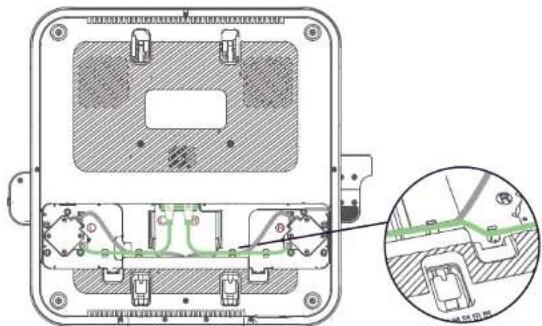

1. Schließen Sie die USB-C-Kabel an und befestigen Sie sie mit Schrauben.

M2.5

DE 036035

1. Setzen Sie dieunte Abdeckung wieder auf die Plattform.

SCHRITT 3. Installieren des Filamenthalters

Befestigen Sie den Filamenthalter mit Schrauben.

M4

Option 1 Option 2

DE 038037

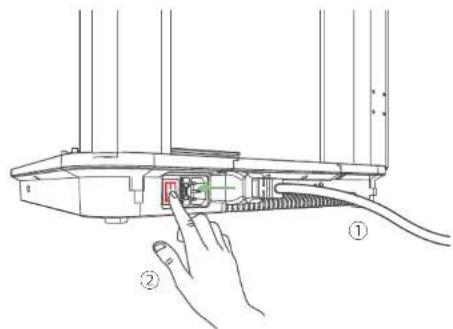

SCHRITT 4. Anschlieben an die Stromversorgung

1. Schlieben Sie den Drucker mit dem Netzkabel an eine Steckdose an und schalten Sie den Drucker dann ein.

1. Folgen Sie den Anweisungen auf dem Touchscreen, um die Ersteinrichtung abzuschlieben.

DE

Einrichten des Systems

1. Laden Sie die AnkerMake-App herunter, installieren Sie sie und richten Sie anschließend ein Konto ein.

1. Befolgen Sie die Anweisungen auf dem Bildschirm, um den Drucker zu Ihrer Geräteslente hinzuzufugen undihn mit dem WLAN zu verbinden.

DE040039

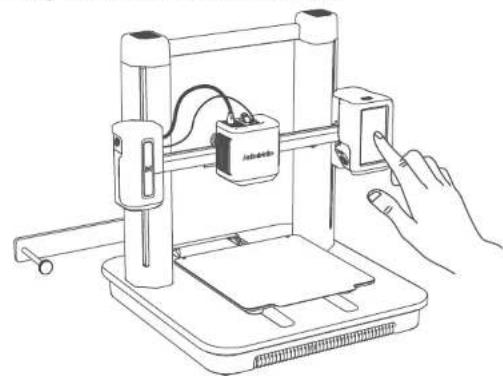

NIVELLIERUNG DES HEIZBETTS

Gehen Sie auf dem Touchscreen zu „Steuerung > Automatische Nivellierung“, um das Heizbett zu nivellieren.

DE

EINLEGENDES FILAMENTS

1. Legen Sie das Filament auf den Halter.

X

1. Schneiden Sie die Spitze des Filaments in einem 45^ -Winkel ab.

DE042041

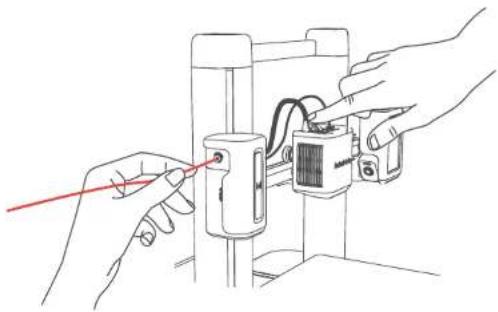

1. Führer Sie das Filament ein, bis es den Extruder erreicht. Halten Sie dann die Taste oben auf dem Extruder gedrückt, während Sie das Filament weiter einfahren. Horen Sie auf, wenn Sie einen Widerstand sparen.

DE

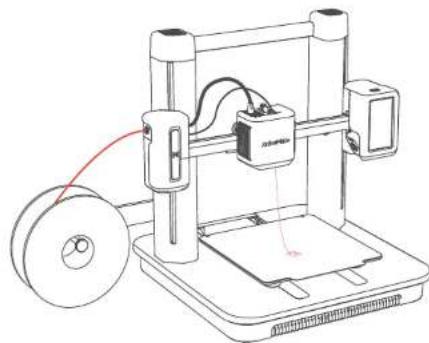

1. Tippen Sie auf dem Touchscreen unter,Steuerung ^ 出 "Laden" > Extrudieren". Warten Sie, bis das Filament aus der Duse flieBt, und tippen Sie dann auf ,Stopp".

DE044043

INSTALLIEREN DES ANKERMAKE SLICERS

Laden Sie für ein optimales Druckerlebnis den AnkerMake Slicer von ankermake.com/software herunter und installmenten Sieihn auf Ihrem Computer.

Die KI-Erkennungsfunktionen sind nicht verfügbar, wenn der Drucker mit einer anderen 3D-Slicer-Software wie Cura und Simplify3D arbeitert.

DE

SICHERHEIT

Das Netzkabel musn one geerdete Steckdose angeschlossen werden.
- Die Stromversorgung besteht in der Höhe des Gerods Installiert werden und die Steckdose muss leicht zuganglich sein.
Verwenden sie ausschließlich das vom Hersteller mitgelieferte Netzkabel. Die Verwendung von nicht zugelassenen Netzkabeln kann eine Gefahr darstellen und die Zulassung des Produkts sowie die Garantiebedingungen verletzen.
- Der Stecker des Netzkabels ist die Trennworrichtung des Geröts. Einmal ausgesteckt, gut das Produkt als von der Stromquelle getrotten.
- Vorwenden Sie das Gerät nicht in einer Umgebung, in die der Temperatur zu hoch oder zu niedrig ist. Setzen sie das Gerät niemals zu starker Sonnenentrahnlehre oder einer zu feuchten Umgebung aus. Der egenommen Temperaturbereich für das Produkt und das Zuherbst is 15 °C bis 35 °C.
- Es wird employeh, das Gerät in einer Umgebung mit einer Temperatur im Bereich von 15 °C bis 25 °C bereitztstellen.
Stellen Sie das Cerat während der Bereitstellung in einer Umgebung mit normaler Raumtemperatur und angesessener Belüftung auf.
- Dieses Gerat ist nicht für den Einsatz on Orten geeignet, an denen sich klinger aufhalten können.
- Dieses Gerat ist nicht für den Geograph durch klinger bestimmt.
Bewegliche Teile. Halten Sie Körperteile von beweglichen Teilen fern.
51 + u + 4q = 1 + uq dH
VARSICHT HeiBe Teile. Nicht berühren.
（三）
- Verwenden Sie das Produkt nicht anders als hier beschrieben, um Personen- oder Sachschaufen zu vermeiden.
Der Renutzter solte die Gesetze und Vorschriften der entsprechenden (and Regionen, in den das Gedir aufgestellt verwendert) wird, einhalten, sich an die Berufsehik halten, auf die Sicherheitsverpflichtungen achtens und die Verwendung anderer Produkte oder Geräte für illgegote Zwecks strkt unterugen. Unser Unternehmen ist unter keiten Umständern for die gesetzliche Haftung von Vorstoten verantwortlich.

DE046045

HINWEIS

Hinweis (Europa und Vereinigtes Königreich)

Ces Dieses Produkt erfuill die Anforderungen der Europäischen Gemeinschaft an Funkstorungen.

Konformitätserklarung

Anker Innovations Limited erklart hermit, dass dieser Gerot die grundlegenden Anforderungen und anderen relevanten Bestimmungen der Richtlinie 2014/53/EG erfüllt. Die Konformitätserkärtungfinden Sie auf der Website: https://ankermarke.com.

UK CA

Dieses Produkt erfalt die Anforderungen an Funkstorungen des Vereinigten Konigreichs

Anker innovations Limited erklart hiermit dass die gesamt der Funkanlagenrichtlinie 2017 (51) 2017/1206) erfüllt. Die vollständige Text der Britischen Konformitäserdikierung ist unter der folgenden internetadestasse verflügbare: https://ankermake.com.

DE

Informationenzur HF-Exposition:

Die maximal zulösstige Exposition (MPE) wurde basierend auf einem Abstand von d = 20 cm zwischen dem Götät und dem menschlichen Körper berechnet. Um die Anforderungen in Bezug auf die HF-Belastung zu erfüllen, muss zwischen dem Götät und dem menschlichen Körper ein Abstand von mindestens 20 cm bestehen.

Die Frequenzbänder und Leistung sind wie folgt:

Funktion Bänder Betriebsfrequenz Maximale Leistung
WLAN 2,4 GHz 2412-2 472 MHz EIRP 19,10 dBm
Bluetooth 2,4 GHz 2.402 - 2.480 MHz EIRP 80 dBm

Der folgende Importeur ist verantwortlich (Vertrag für EU-Belange):

Anker Innovations Deutschland GmbH I Georg-Muche-Strasse 3, 80807 München, Deutschland Der folgeende Inpatente Ist verworbenlich (Vertrag für UK-Belgien):

Ihr Produkte wird mit hochwertigen Materialien und Komponenten gefertigt, die recycliert und wiederverwendel werden können.

图

Dieises Symbol beledet, dass das Produkt nicht als Hausmull entsorgt werden darf, sondern einer angemessenen Sonnmittelsteile for das Recycling zugeführten werden muss. Durch das ordnungsgemöfe Entsorgen und Recyclen tragen sie zum Schutz natürlicher Ressourcen und zur Vermeidung von Umwelt- und Gesundheitsschäden bei. Weitere Informationen zu Entsorgung und Recycling des Produkts erhalten sie von der Gemeinde vor Ort, dem Entsorgungsclient oder dem Geschäft, in dem sie diecses Produkt gekauft haben.

DE 048047

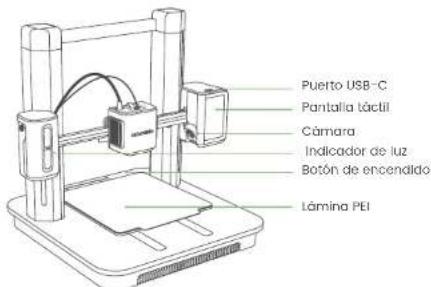

VISTA GENERAL
