LS6300E - Lecteur de code barre Renkforce - Notice d'utilisation et mode d'emploi gratuit

Type de produit	Lecteur de code-barres
Marque	Renkforce
Modèle	LS6300E
Tension d'alimentation	5 V/CC sur USB 2.0/3.0
Consommation de courant	65 mA
Classe laser	Classe 1
Longueur d'onde	650 nm
Vitesse de scan	100 scans/seconde
Profondeur de champ	500 mm
Angle de scan	38°
Luminosité ambiante max.	30 000 Lux (éclairage naturel)
Contraste requis	45 % (entre surface et code-barres)
Conditions de fonctionnement	0 à +50 °C, 10 à 85 % HR (sans condensation)
Conditions de stockage	-20 à +60 °C, 5 à 95 % HR (sans condensation)
Systèmes d'exploitation compatibles	Windows 2000, XP (32 bits), Vista (32/64), 7 (32/64), 8, 8 Pro, Enterprise, RT ; Mac OS X 10.8.2 (Mountain Lion)
Contenu de l'emballage	Scanner avec câble USB, support, pied, mode d'emploi, tuyau de cache flexible, guide rapide, col de cygne, instructions d'installation
Fonctions principales	Lecture de codes-barres UPC, EAN, JAN, etc. ; transmission USB ; réglages personnalisables ; double contrôle ; lecture inversée
Entretien et nettoyage	Débrancher avant nettoyage ; utiliser un chiffon sec non pelucheux ; ne pas utiliser de produits agressifs ; ne pas plonger dans l'eau
Sécurité	Laser classe 1 ; ne pas diriger vers les yeux ou les animaux ; tenir hors de portée des enfants ; utilisation en intérieur uniquement

FOIRE AUX QUESTIONS - LS6300E Renkforce

Comment installer le scanner sur son poste de travail ?

Suivez les étapes : vissez le col de cygne dans le support, glissez le tuyau de cache flexible, fixez le support sur l'extrémité supérieure, placez le scanner dans le support et positionnez le col de cygne comme souhaité. Le scanner peut aussi être utilisé sans support.

Comment connecter le scanner à l'ordinateur ?

Branchez le câble USB du scanner sur une interface USB 2.0 ou 3.0 de votre ordinateur. Ouvrez un document, placez le curseur à l'endroit où insérer le code-barres, et utilisez le scanner.

Que faire si le scanner ne lit pas les codes-barres ?

Vérifiez que le code-barres est propre, entièrement visible, et que vous respectez une distance et un angle d'environ 40°. Assurez-vous que le scanner est bien paramétré. Le voyant LED s'allume en rouge en cas d'échec de lecture.

Comment régler les paramètres de lecture ?

Utilisez les codes-barres de réglage fournis dans le petit guide. Scannez-les pour configurer la symbologie, le mode de sortie, la durée du laser, le double contrôle, l'image inversée, l'envoi de l'ID du code, et la langue du clavier.

Comment réinitialiser le scanner aux réglages d'usine ?

Scannez le code-barres « Default » (par défaut) fourni dans le guide. Un double signal sonore confirme la réinitialisation. Tous les réglages reviennent aux valeurs initiales.

Quels types de codes-barres sont supportés ?

Le scanner lit les codes-barres les plus courants : UPC, EAN, JAN, Code 11, 39, 93, 128, CODABAR, I2OF5, ID2OF5, MSI, etc. Toutes les symbologies sont activées par défaut et peuvent être désactivées individuellement.

Comment nettoyer le scanner ?

Débranchez le scanner avant tout nettoyage. Utilisez un chiffon sec et non pelucheux. N'utilisez jamais de produits agressifs, d'alcool ou de solutions chimiques. Ne rayez pas le verre protecteur de l'unité de lecture et ne plongez pas l'appareil dans l'eau.

Le laser est-il dangereux ?

Le scanner est équipé d'un laser de classe 1, considéré comme sûr dans des conditions normales. Ne regardez jamais directement le rayon laser et ne le dirigez pas vers des personnes ou des animaux. En cas de contact oculaire, fermez les yeux et éloignez la tête.

Puis-je utiliser le scanner sans support ?

Oui, le scanner peut être utilisé avec ou sans support. Le support (avec col de cygne) est fourni pour une utilisation mains libres, mais vous pouvez également tenir le scanner à la main et appuyer sur le bouton de déclenchement pour lire les codes-barres.

Quels systèmes d'exploitation sont compatibles ?

Le scanner est compatible avec Windows 2000, XP (32 bits), Vista (32/64 bits), 7 (32/64 bits), 8, 8 Pro, Enterprise, RT et Mac OS X 10.8.2 (Mountain Lion). Il se connecte via USB.

MODE D'EMPLOI LS6300E Renkforce

Utilisez le scanner de codes-barres afin de permettre une lecture rapide et fiable des codes-barres les plus courants theirs que UPC, EAN ou JAN. Vous pouvez immédiement copier les codes scannés dans des documents et formulaires d'un ordinateur connecté. Le scanner de codes-barres peut être utilisé dans des commercies, des entreprises ou des bureaux et peut être utilisé avec ou sans support.

Il est uniquement prevu pour une utilisation en interieur. L'utilisation en plein air est interdite. Evitez imperativement tout contact avec l'humidite, par ex. dans la salle de bains, etc.

Pour des raisons de sécurité et d'homologation, toute transformation et/ou modification du produit est interdite. Toute utilisation autre que celle déscrie precedemment risque d'endommager le produit. Par ailleurs, une utilisation incorrecte peut etre source de dangers teils que les courts-circuits, les incendes, l'électrocution. Lisez attentivement le mode d'emploi et conserveze-le. Ne transmettez le produit à des tiers qu'accompagné de son mode d'emploi.

Le produit est conforme aux exigences des directives europeennes et nationales en vigueur. Tous les noms d'entreprises et appellations de produits contenus dans ce mode d'emploi sont des marques déposées de leurs propriétaires respectifs. Tous droits réservés.

Contenu d'emballage

• Scanner de codes-barres avec cable USB - Support
  Pied Mode d'emploi
• Tuyau de cache flexible
• Guide rapide
  Col de cygne Instructions d'installation

Mode d'emploi recent

Téléchargez un mode d'emploi récent via le lien www.conrad.com/downloads ou scannez le code QR qui s'affiche. Suivez les instructions données sur le site Internet.

Explication des symboles

Le symbole de l'éclair dans un triangle sort à signaler un danger pour la sante, par ex. causé par une décharge électrique.

Le symbole avec un point d'exclamation contenu dans un triangle attire l'attention sur les consignes importantes du mode d'emploi à respecter imperativement.

Le symbole de la « flèche » précède les conseils et remarques spécifiées à l'utilisation.

Consignes de sécurité

Lisez le mode d'emploi avec attention, en étant particulièrement attentif aux consignes de sécurité. En cas de non-respect des consignes de sécurité et des informations fournies dans le present mode d'emploi pour une utilisation correcte de l'appareil, nous déclinons toute responsabilité en cas de dommage personnel ou matériel consécutif. En outre, la responsabilité/ garantie sera alors annulée.

• Ce produit n'est pas un jouet. Gardez-le hors de portée des enfants et des animaux domestiques.
• Ne laissez pas trainer le matériel d'emballage. Cela pourrait devenir un jouet très dangereux pour les enfants.
• Gardez le produit à l'abri de températures extrêmes, de la lumière du soleil directe, de secousses intenses, d'humidité elevée, d'eau, de gaz inflammables, de vapeurs et de solvants.
• N'exposez pas le produit à des contraintes mécaniques.

• Si une utilisation en toute sécurité n'est plus possible, cessez d'utiliser le produit et protégez-le contre une utilisation accidentelle. Une utilisation en toute sécurité n'est plus garantie si le produit :

• presente des traces de dommages visibles,

• ne fonctionne plus comme il devrait,

• a été stocké pendant une période prolongée dans des conditions défavorables ou bien

• a été transporte dans des conditions très rudes.

• Maniez le produit avec précaution. À la suite de chocs, de coups ou de chutes, même de faible hauteur, il peut être endommagé.

• Respectez également les informations concernant la sécurité et le mode d'emploi pour les autres apparècils connectés à cet apparéil.
• Lors de l'utilisation du dispositif laser, veillez impératifement à diriger le rayon laser de façon à ce que personne ne puisse se couver dans sa zone de projection ou être atteint par des rayons reflèchis de façon involontaire (par ex., par le biais d'objets refléchissants).

• Cet apparéil est équipé d'un laser de classe 1.
• Le rayonnement laser peut être dangereux si le rayon ou une réflexion attèignent un oeil non protégé. Par conséquent, avant demettre en marche le dispositif laser, renseignez-vous sur les mesures de précaution et les prescriptions légales relatives à l'utilisation d'un apparéil laser de ce type.
• Ne regardez jamais directement le rayon laser et ne l'orientez jamais sur des personnes ou des animaux. Celui-ci peut en effet occasionner des léasons oculaires.
• Dés que le rayon laser entre en contact avec vos yeux, fermez immédiatement les yeux et éloignez votre tête du rayon.
• Si vos yeux ont été irrités par le rayon laser, n'executez jamais d'activités mettant la sécurité en jeu telles que l'utilisation de machines, en hauteur ou à proximité d'un équipement haute tension. Ne conduisez aucin vehicule jusqu'à ce que l'irritation se soit dissipée.
• Ne dirigez jamais le rayon laser sur des miroirs ou d'autres surfaces refléchissantes. Le faisceau deviè de manière incontrolée pourrait blesser des personnes ou des animaux.
• N'ouvre jamais l'appareil. Seul un spécialiste formé connaissant parfaitement les risques potentiels encourus est habilité à effectuer les travaux de réglage et de maintenance. Les réglages qui ne sont pas réalisés correctement peuvent entrainer un rayonnement laser dangereux.
• Attention - L'utilisation de dispositifs de commande autres que ceux indiqués dans ce mode d'emploi ou l'application d'autres procédures peut entraîner une exposition dangereuse aux rayons.
• Attention! Ceci est un dispositif de classe A. Ce dispositif peut causeurs perturbations radioélectriques dans l'espace habitable; dans ce cas, il peut etre exigé de l'utilisateur de prendre des mesures aequates.
• Adressez-vous à un technicien spécialisé si vous avez des doutes concernant le mode de fonctionnement, la sécurité ou le raccordement de l'appareil.
• Tout entretien, ajustement ou réparation ne doit être effectué que par un spécialiste ou un atelier spécialisé.
• Si vous avez d'autres questions auxquelles ce mode d'emploi n'a pas su répondre, nous vous prions de vous adresser à notre service technique ou à un expert.

Montage

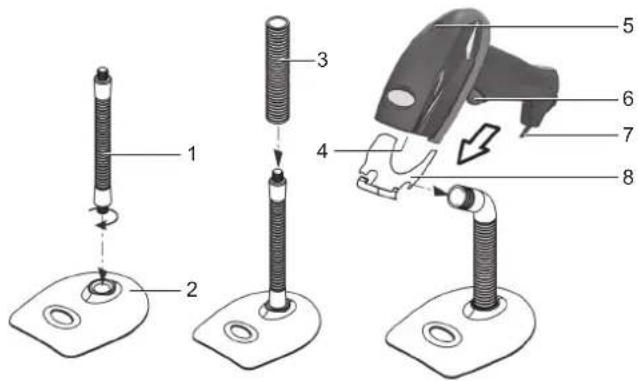

Suivez les instructions figurant sur l'illustration suivante pour l'installation.

1. Vissez le col de cygne (1) dans le sens horaire dans le support (2).
2. Faites glisser le tuyau de cache flexible (3) sur le col de cygne.
3. Tournez le support (8) sur l'extremité supérieure du col de cygne.
4. Le scanner de codes-barres rentré dans le support.
5. Placez le col de cygne dans la position souhaitee.

Mise en marche

de blessure! Ne dirigez jamais le lecteur (4) vers des personnes ou des animaux. Les faisceaux laser sont dangereux.

Avant d'utiliser le scanner de codes barres, veillez respecter les instructions sur les paramétres du scanner au chapitre « Réglages »

1. Raccordez le cable USB (7) à une interface USB2.0/USB3.0 de votre ordinateur.
2. Ouvrez un document sur votre ordinateur, sur lequel le code-barres doit etre lu. Le code-barres est insere a l'endroit ou le curseur clignote.

3. Positionnez le lecteur (4) à une distance suffisamment éloignée et à un angle d'inclinaison d'environ 40^ par rapport au code-barres. Le scanner de codes-barres peut être utilisé avec ou sans support. Selon la taille et la Specification du code-barres, la distance du lecteur au code-barres doit être individuelle ajustée. Respectez l'orientation du lecteur dans les illustrations suivantes.

4. Appuyez sur le bouton de déclenchement (6) pour lire le code-barres. Si la lecture est réussie, un signal sonore retentit et le voyant de contrôle à diode LED (5) s'allume brievement en vert. Le code-barres est automatiquement lu. S'il est impossible de lire le code-barres, le voyant de contrôle LED s'allume brievement en rouge.

Trucs & astuces

Assurez-vous que le code-barres à lire soit propre.
Pour une bonne lecture, le code-barres doit etre entierement visible.
- Conservez un bon angle d'inclinaison et une bonne distance.

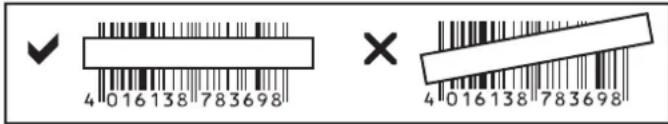

Tenez le lecteur horizontally vers le code-barres.
- À chaque démarrage, vérifie si les paramètres sont corrects afin d'éviter des résultats éronés.

Réglages

Le scanner de codes barres se laisse régler selon votre champ d'application. Les codes barres dont vous avez besoin pour ce réglage se trouvent dans le petit guide fourni en supplément.

Lisez les codes barres correspondants avec le scanner de codes barres pour effectuer les paramétrages.

Reinitialisation du scanner :

Le scanner peut être réinitialisé en scannant le code-barres « Default »; ici permet de le remettre aux réglages initiaux par défaut. Un double signal sonore retentit alors.

Symbologies:

Avec le paramètre par défaut, toutes les symbologies sont activées. Vous pouvez les désactiver individuellement.

Récapitulatif des paramètres

Si le paramétrage est accepté, vous entendez un signal sonore.

Réglages Fonction

Sortie
OUTPUT MODE - KEYBOARD/USB Transfert par USB
Lecture
SINGLE SCAN Lecture simple, extinction du laser après la lecture.
SINGLE SCAN NO TRIGGER & LASER TIMEOUT - 5 SECONDS	Activation du déclencheur. Le laser reste activé pendant 5 secondes et s'eteint après la lecture.
SINGLE SCAN NO TRIGGER & LASER TIMEOUT - 2 SECONDS	Activation du déclencheur. Le laser reste activé pendant 2 secondes et s'eteint après la lecture.
Double-controiè
CODE 11, 39, 93, 128, I2OF5, ID2OF5, MSI, UPC/EAN DOUBLE CHECK - ENABLE / DISABLE (ENABLE = Fonction activée ; DISABLE = Fonction désactivée)	Le scanner lit deux fois le code-barres et procédé à une comparaison automatique. En cas de concordance, le résultat est transféré vers l'ordinateur.
REVERSE IMAGE - ENABLE / DISABLE (ENABLE = Fonction activée ; DISABLE = Fonction désactivée)	Lecture par défaut des codes barres en noir sur blanc. Cette fonction active la lecture des codes barres blanc sur noir.
Code ID
SEND BAR CODE ID - DISABLE	Éteindre l'envoi du code-barres ID.
SEND BAR CODE ID - RESET	Réinitialiser le code-barres ID.
SEND BAR CODE ID - AS A Prefix Joindre le code-barres ID comme préfixe.
SEND BAR CODE ID - AS A SUFFIX Joindre le code-barres ID comme suffixe.
Paramétrage de la langue du clavier (paramétrage de la langue du pays)
Paramétrage de la langue du clavier (pour les codes-barres alphanumericiques, par ex. le code 128).
DENMARK (Danemark), FINLAND (Finlande), FRANCE (France), GERMANY (Allemagne), ITALY (Italie), LATIN AMERICA (Amérique latine), NETHERLANDS (Pays-Bas), NORWAY (Norvégé), POLAND (Pologne), SPAIN (Espagne), SWITZERLAND (FRENCH) (Suisse romande), SWITZERLAND (GERMAN) (Suisse allemanique), SWEDEN (Suède), UNITED KINGDOM (Royaume-Uni), UNIVERSAL, UNITED STATES (USA)
Activation/désactivation des symboles [1]
CODE 11 - ENABLE / DISABLE (ENABLE = Fonction activée ; DISABLE = Fonction désactivée)	Activation / désactivation des symboles CODE 11.
CODE 39 - ENABLE / DISABLE Activation / désactivation des symboles CODE 39.

FULL ASCII - ENABLE / DISABLE	Activier/désactiver la symbologie du FULL ASCII.
CODE 93 - ENABLE / DISABLE Activation / désactivation des symboles CODE 93.
CODE 128 - ENABLE / DISABLE	Activation / désactivation des symboles CODE 128.
CODE 128 ISBT - ENABLE / DISABLE	Activier/désactiver la symbologie du CODE 128 ISBT.
CODABAR - ENABLE / DISABLE	Activation / désactivation des symboles CODABAR.
Activation/désactivation des symboles [2]
I2OF5 - ENABLE / DISABLE	Activier/désactiver la symbologie I2OF5.
ID2OF5 - ENABLE / DISABLE	Activation/désactivation des symboles ID2OF5.
MSI - ENABLE / DISABLE	Activation / désactivation des symboles MSI.
UPC-A ENABLE / DISABLE	Activation / désactivation des symboles UPC-A.
UPC-E ENABLE / DISABLE	Activation / désactivation des symboles UPC-E.
EAN-13 ENABLE / DISABLE	Activation / désactivation des symboles EAN-13.
EAN-8 ENABLE / DISABLE	Activation / désactivation des symboles EAN-8.

Entretien et nettoyage

• Débranche le produit de l'alimentation électricque avant chaque nettoyage.
• Hormis un nettoyage occasionnel, l'appareil ne nécessite pas d'entretien.
• N'utilisez jamais des produits de nettoyage agressifs, à base d'alcool ou toute autre solution chimique, car ceux-ci pouraient endommager le boîtier et nuire au bon fonctionnement de l'appareil.
• Utilisez un chiffon sec et non pelucheux pour nettoyer le produit.
• Ne rayez pas le verre protecteur de l'unité de lecture (4).
• Ne plongez pas le produit dans l'eau.

Élimination des déchets

les apparéils électroniques sont des matériaux recyclables et ne doivent pas être éliminés avec les ordures menagères. En fin de vie, éliminez l' apparéil conformément aux dispositions légales en vigueur.
Vous respectez ainsi les ordonnances légales et contribuez à la protection de l'environnement.

\section*{Caracteristiques techniques}

Tension d'alimentation. 5 V/DC sur USB 2.0/3.0

Consummation de courant 65mA

Classe laser. Classe 1

Longueur d'ondes. 650 nm

Vitesse de scan 100 scans / seconde

Profondeur de champ. 500 mm (axe X:40/1000")

Angle de scan. 38°

Luminosité ambiente max. 30000 Lux (éclairage naturel)

Contraste requis 45% (entre la surface d'impression et le code-barres)

Conditions de fonctionnement.... 0 à +50 °C, 10 à 85 % HR (sans condensation)

Conditions de stockage. 20 a +60^, 5-95 % HR (sans condensation)

Système requis. Windows® 2000, XP (Home, Pro, avec SP1, SP2, SP3), uniquement 32 bits, Vista™ (32/64 bits), 7 (32/64 bits), 8, 8 Pro, Enterprise, RT, Mac OS X 10.8.2 (Mountain Lion)

Ceci est une publication de Conrad Electronic SE, Klaus-Conrad-Str. 1, D-92240 Hirschau (www.conrad.com).

Tous droits réservés, y compris de traduction. Toute reproduction, qu'elle qu'elle soit (p. ex. photocopie, microfilm, saissie dans des installations de trajelement de données) nécessite une autorisation écrite de l'établier. Il est interidet de la réimprimer, même par extrats. Cette publication correspond au niveau technique du moment de la mise sous presse.

Copyright 2018 par Conrad Electronic SE. *884151_V3_0318_02_mxs_m_fr
