Type de produit	Contrôleur de débit compact
Marque	IFM
Modèle	ST0522
Catégorie	Contrôleur de débit
Utilisation	Surveillance de débit de fluides
Principe de fonctionnement	Détection de seuil de débit par sonde thermique
Signal de sortie	Sortie de commutation
Alimentation	Jusqu'à 60 V DC (TBTS/TBTP selon EN50178)
Raccordement électrique	Par électricien, conformément aux normes nationales et internationales
Montage	Sonde complètement immergée dans le fluide
Distance amont minimale	5 × diamètre de la canalisation
Distance aval minimale	3 × diamètre de la canalisation
Filetage disponible	M12x1, G1/4", G1/2"
Profondeur d'immersion (A)	15 mm pour M12x1 et G1/4", 23 mm pour G1/2"
Joint d'étanchéité	Joint B fourni
Réglage	Potentiomètre de sensibilité avec rampe de LED
Indication LED	Rouge : non réglé ; Jaune : sortie commutée ; Verte : réglé
Retard à la disponibilité	Environ 20 secondes après mise sous tension
Protection du réglage	Étiquette fournie à coller sur le potentiomètre après réglage
Entretien	Nettoyage périodique de la sonde avec un chiffon doux ; pour les dépôts tenaces, utiliser un produit acétique
Immunité aux parasites	Conforme IEC 1000-4-2/3/4/6 (niveaux spécifiés dans la notice)
Normes	EN50178 pour l'alimentation

FOIRE AUX QUESTIONS - ST0522 IFM

Comment régler le contrôleur de débit IFM ST0522 ?

Mettez l'appareil sous tension avec un débit constant égal à la valeur de consigne. Tournez le potentiomètre de sensibilité jusqu'à ce que la LED verte s'allume. Plus la LED verte est éloignée de la LED jaune, plus le réglage est sûr. Après réglage, collez l'étiquette fournie sur le potentiomètre pour le protéger.

Que signifient les LED sur l'appareil ?

La LED rouge indique que l'appareil n'est pas réglé. La LED jaune indique que la sortie est commutée (débit détecté). La LED verte indique que l'appareil est correctement réglé.

Quelles sont les précautions de montage à respecter ?

La sonde doit être complètement immergée dans le fluide. Pour les canalisations horizontales, montez l'appareil latéralement. Pour les canalisations verticales, effectuez le piquage là où le fluide monte. Respectez une distance minimale de 5 fois le diamètre de la canalisation en amont et 3 fois en aval par rapport aux coudes, vannes, etc.

Comment nettoyer la sonde du contrôleur ?

Nettoyez périodiquement l'extrémité de la sonde avec un chiffon doux. Pour les dépôts adhérents comme le calcaire, utilisez un produit acétique de nettoyage usuel.

Quel est le délai de disponibilité après mise sous tension ?

Après la mise sous tension, la LED jaune s'allume et la sortie est commutée pendant environ 20 secondes (retard à la disponibilité). Après ce délai, l'appareil est opérationnel.

Comment protéger le réglage du potentiomètre ?

Après avoir effectué le réglage, collez l'étiquette fournie sur le potentiomètre pour le protéger contre toute manipulation intempestive.

Quelles sont les exigences de distance pour le montage ?

Il faut respecter une distance minimale de 5 × le diamètre de la canalisation en amont et 3 × le diamètre en aval entre la sonde et les obstacles (coudes, vannes, changements de section).

Comment raccorder électriquement l'appareil ?

Le raccordement doit être effectué par un électricien qualifié. Mettez l'installation hors tension avant de brancher. Suivez les indications sur l'étiquette de l'appareil. L'alimentation doit être conforme à la TBTS/TBTP selon EN50178, jusqu'à 60 V.

Quelles normes de compatibilité électromagnétique sont respectées ?

L'appareil est conforme aux normes IEC 1000-4-2 (décharges électrostatiques), IEC 1000-4-3 (rayonnement HF), IEC 1000-4-4 (transitoires rapides) et IEC 1000-4-6 (HF conduites) avec les niveaux de sévérité indiqués dans la notice.

Que faire si l'appareil ne commute pas correctement ?

Vérifiez d'abord le montage : la sonde doit être complètement immergée et les distances minimales respectées. Vérifiez le réglage : la LED verte doit être allumée. Nettoyez la sonde si des dépôts sont présents. Assurez-vous que l'alimentation est conforme. Si le problème persiste, l'appareil peut être soumis à des perturbations électromagnétiques ; éloignez les sources HF puissantes.

MODE D'EMPLOI ST0522 IFM

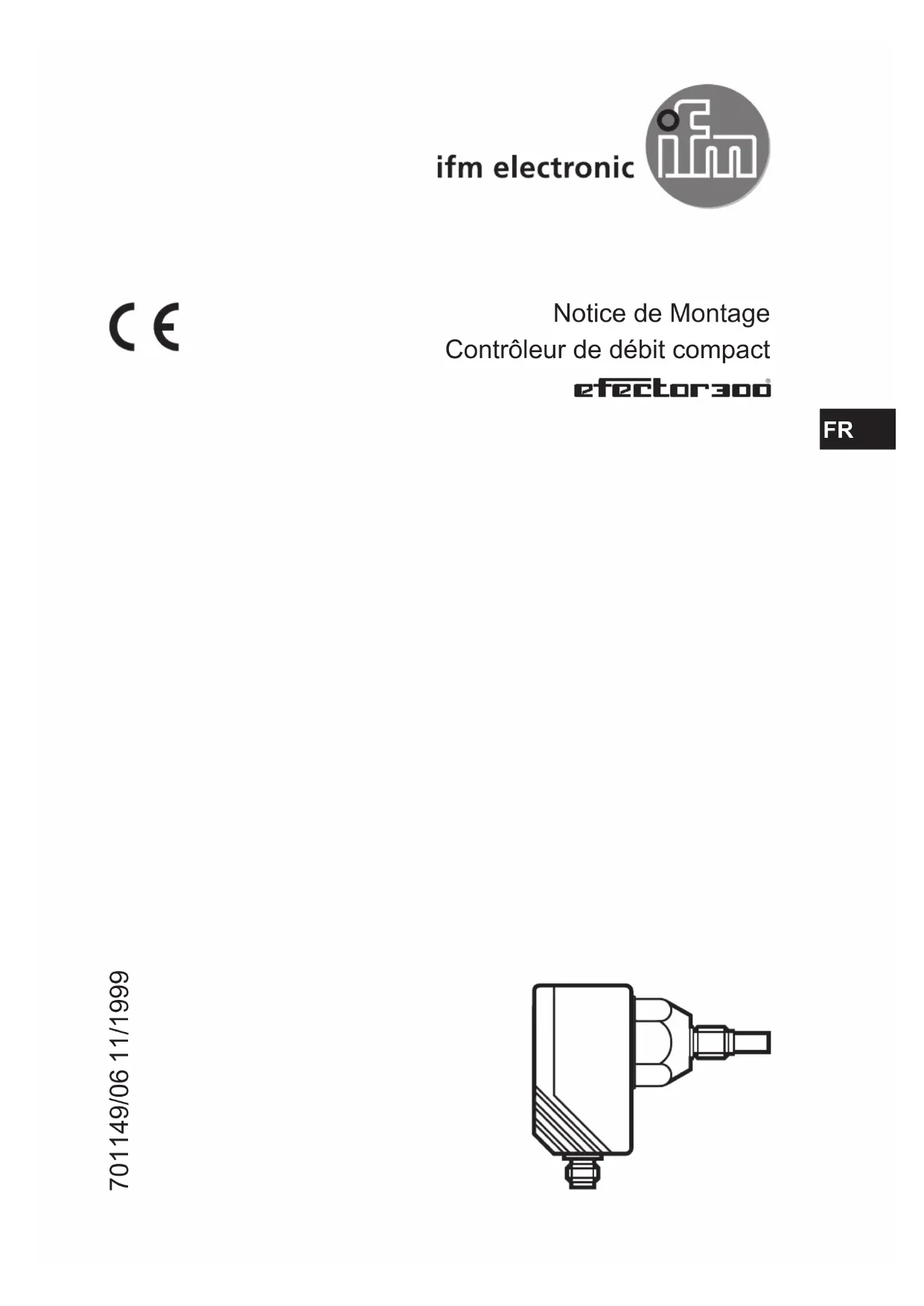

Notice de Montage Contrôleur de débit compact

efector300

FR

701149/06 11/1999

1 Fonctionnement et caractéristiques

Le contrôleur de début surveille des fluides. Il détecte si une valeur de circulation préseLECTIONnée est atteinte (= liquide en début) ou non (= liquide pas en début) et fournit un signal de commutation.

2 Montage

La partie sensible de la sonde doit se trouver complètement dans le fluide.

• Dans le cas des tubes horizontally monter l'appareil latéralement, si possible (fig. 1).

• Lorsque l'appareil est monté par le bas le tube doit être dégagé de dépôts.

• Lorsque l'appareil est monté par le haut le tube doit être repli entièrement du fluide à surveiller.

• Dans le cas des tubes verticaux nous recommendons d'effectuer le piquage là où le fluide monte (fig. 2).

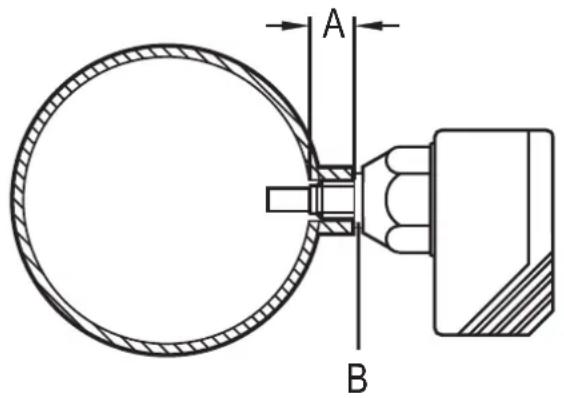

fig. 1 fig. 2

A = 15 mm pour des apparèils, filetage M12x1 et G1/4" (BSP).
A = 23 mm pour des apparéils, filetage G1/2" (BSP).
B = joint d'étanchéité

Afin d'éviter un mauvais fonctionnement une distance minimum doit être respectée entre la sonde et les coudes, vannes, changements de section, etc.

Min. 5× diametre de la canalisation en amont (A),

min. 3× diametre de la canalisation en aval (B).

FR

3 Raccordement électrique

L'appareil doit être monté par un électricien.

Les règlements nationaux et internationaux relatifs à l'installation de matériel électrique doivent être respectés.

Alimentation pour des apparciels jusqu'à 60V selon EN50178, TBTS, TBTP.

Mettre l'installation hors tension.

Raccorder l'appareil (branchement selon les indications de l'etiquette).

4 Réglage

1	potentiomètre de réglage sensibilité - ① +
2	rampe de LED - la LED rouge est allumée :l'appareil n'est pas réglé - la LED jaune est allumée :la sortie est commutée - la LED verte est allumée : l'appareil est réglé

• Mettre l'appareil sous tension. Mettre en début constant (valeur priselectionnée).

  La LED jaune est allumée et la sortie est commutée durant env. 20s (retard à la disponibilité).
  Tourner le potentiametre jusqu'à ce qu'une LED verte soit allumée. Plus la LED verte allumée est éloignée de la LED jaune, plus sur est le réglage (capacité de réserve en cas de fluctuations de début ou de température).
  ÀpRES le réglage coller l'étiquette fournie sur le potentiamètre afin de le protégger contre un maniement inadmissible.

5 Fonctionnement

Après le montage, le câblage et le réglage vérifiez le bon fonctionnement de l'appareil.

Vérifier périodiquement l'eventuelle présence de dépôts en bout de sonde. Le cas échéant, les enlever avec un chiffon doux. Les dépôts adhérant fortement (ex: calcaire) peuvent être retirés avec un produit acétique de nettoyage usuel..

Les apparêils sont destinés à être utilisés dans des champs electromagnétiques modérés (voir la table).

Des mesures supplémentaires peuvent être nécessaires pour éviter un mauvais fonctionnement lorsque des systèmes à ISM ou des talkie-walkies de forte puissance sont à proximate des apparciels.

Immunité aux parasites No.	me Niveau de sévérité
décharges électrostatiques	IEC 1000-4-2 / EN 61000-4-2	4 kV CD / 8 kV AD
rayonnement HF	IEC 1000-4-3 / EN 61000-4-3	3 V/m; 80 ... 1000 MHz
transitoires électriques rapides	IEC 1000-4-4 / EN 61000-4-4	2 kV pince de couplage
HF conduites par le cable	IEC 1000-4-6 / EN 61000-4-6	3 V; 0,15 ... 80 MHz

FR

6 Dimensions
