Caractéristiques techniques	Moteur monocylindre 4 temps, 125cc
Puissance maximale	11 kW (15 ch) à 9 000 tr/min
Couple maximal	10 Nm à 7 000 tr/min
Transmission	Manuelle, 5 vitesses
Poids	135 kg
Capacité du réservoir	12 litres
Consommation de carburant	3,5 L/100 km
Système de freinage	Disque avant et arrière
Hauteur de selle	780 mm
Utilisation recommandée	Usage urbain et périurbain
Entretien	Changement d'huile tous les 3 000 km
Réparation	Accessibilité des pièces pour maintenance facile
Équipements de sécurité	Freins ABS en option, éclairage LED
Garantie	2 ans
Informations générales	Idéale pour les débutants et les trajets quotidiens

FOIRE AUX QUESTIONS - Black Seven 125cc (2021) Mash

Quels sont les points de contrôle avant de démarrer ma Mash Black Seven 125cc?

Avant de démarrer, vérifiez le niveau d'huile, la pression des pneus, le fonctionnement des phares et des clignotants, ainsi que le frein avant et arrière.

Comment puis-je améliorer la performance de ma Mash Black Seven 125cc?

Pour améliorer la performance, assurez-vous que votre moto est bien entretenue, que le filtre à air est propre et que les bougies d'allumage sont en bon état.

Que faire si ma moto ne démarre pas?

Vérifiez d'abord la batterie, assurez-vous qu'elle est chargée. Ensuite, vérifiez si le coupe-circuit est en position 'ON'. Si cela ne fonctionne pas, consultez un professionnel.

Comment entretenir les freins de ma Mash Black Seven 125cc?

Vérifiez régulièrement l'épaisseur des plaquettes de frein et le niveau du liquide de frein. Remplacez les plaquettes si elles sont usées et purgez le système si le liquide est sale.

Quelle est la pression recommandée pour les pneus de la Mash Black Seven 125cc?

La pression recommandée pour les pneus avant est de 2,0 bars et pour les pneus arrière de 2,5 bars. Vérifiez toujours la pression lorsque les pneus sont froids.

Comment puis-je régler le ralenti de ma moto?

Le ralenti peut être ajusté en tournant la vis de réglage du carburateur. Une fois le moteur chaud, tournez la vis jusqu'à ce que le moteur tourne régulièrement au ralenti.

Quels types d'huile moteur sont recommandés pour ma Mash Black Seven 125cc?

Il est recommandé d'utiliser de l'huile moteur de type 10W-40 ou 15W-40, conforme aux spécifications JASO MA ou MA2.

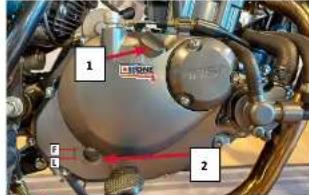

Comment vérifier le niveau d'huile de ma moto?

Pour vérifier le niveau d'huile, placez la moto sur une surface plane, retirez la jauge d'huile, essuyez-la, réinsérez-la sans la visser, puis retirez-la à nouveau pour lire le niveau.

Que faire si j'entends un bruit étrange provenant du moteur?

Un bruit étrange peut indiquer un problème mécanique. Arrêtez la moto immédiatement et faites-la inspecter par un professionnel.

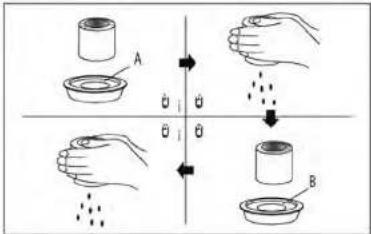

Comment nettoyer le filtre à air de ma Mash Black Seven 125cc?

Démontez le filtre à air et nettoyez-le avec de l'air comprimé. Si le filtre est trop sale ou endommagé, remplacez-le par un nouveau.

Quelle est la fréquence recommandée pour les révisions de ma moto?

Il est recommandé de faire une révision tous les 3000 km ou tous les 6 mois, selon la première échéance atteinte.

MODE D'EMPLOI Black Seven 125cc (2021) Mash

Vous êtes l'heureux nouveau propriétaire d'une MASH qui incarne un nouvel esprit, une nouvelle tendance : une moto au look et à une philosophie « vintage », synonyme de liberté.

Nous vous remercions de bien vouloir lire intégralement ce manuel avant l'utilisation de votre MASH.

Bonne Route!

Précautions importantes

Informations sur le rodage de votre moto

Les mille premiers kilomètres constituent une période cruciale pour la vie du véhicule : l'efficacité de son rodage conditionne en effet sa longévité et son niveau de performances. Le rodage est le processus par lequel les pièces mobiles se polissent par frottement les uns sur les autres et s'ajustent correctement.

Son respect favorise non seulement la stabilité du véhicule lors de son utilisation, mais permet aussi d'exploiter pleinement ses performances. En effet, le propriétaire ne doit agir d'une manière susceptible d'entraîner la surchauffe des composants du moteur.

Pour en savoir plus sur la méthode de rodage, se reporter à la section «Rodage de la moto»,

Lire attentivement le manuel et observer strictement les instructions et descriptions qui y figurent.

Une attention particulière doit être portée aux paragraphes précédés des termes «Avertissement», «Attention» et «Note»,

Avertissement: Se rapporte à votre propre sécurité. Un risque d'accident existe s'il est ignoré. Attention: Décrit les précautions ou mesures à prendre impérativement pour éviter tout dommage.

Note : Fournit des explications en matière d'entretien ou des détails plus précis.

Le manuel d'utilisateur doit être conservé soigneusement par le propriétaire de la moto. En cas de vente du véhicule, il doit être remis à son nouveau propriétaire.

De légères variations peuvent cependant être constatées entre les modèles composant la gamme. Si le présent manuel mentionne des détails différents du modèle réel, ne pas en tenir compte.

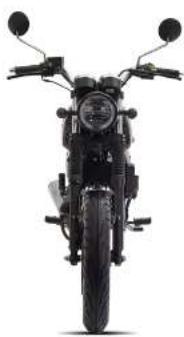

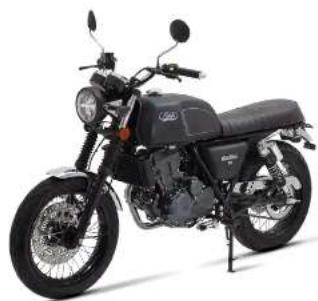

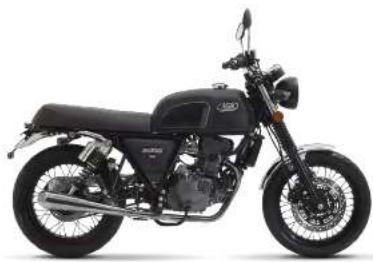

Black7Seven

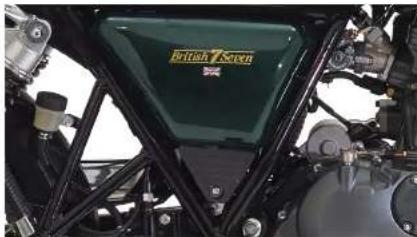

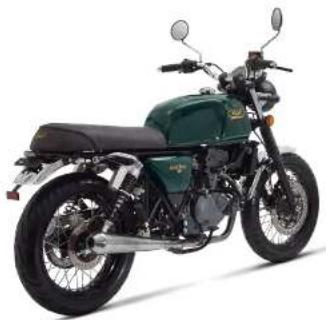

British Seven

N° DE CHASSIS

N° DE MOTEUR

DISTRIBUTEUR

Le numéro du châssis (ou code VIN) et le numéro du moteur sont indispensables à l'immatriculation de votre motorcyclette. Ces numéros sont également nécessaires pour que vos revendeurs vous procure le meilleur service à l'occasion de la commande de pièces ou de l'entretien du véhicule.

Le numéro du châssis (code VIN) est inscrit au niveau de la colonne de direction, le numéro du moteur du côté gauche du carter. La plaque signalétique repose sur le tube vertical du cadre et mentionne les principales données techniques, l'identité du fabricant et la date de fabrication de la motocyclette.

Reporter les numéros dans les espaces prévus à cet effet ci-dessus, en vue d'une consultation ultérieure.

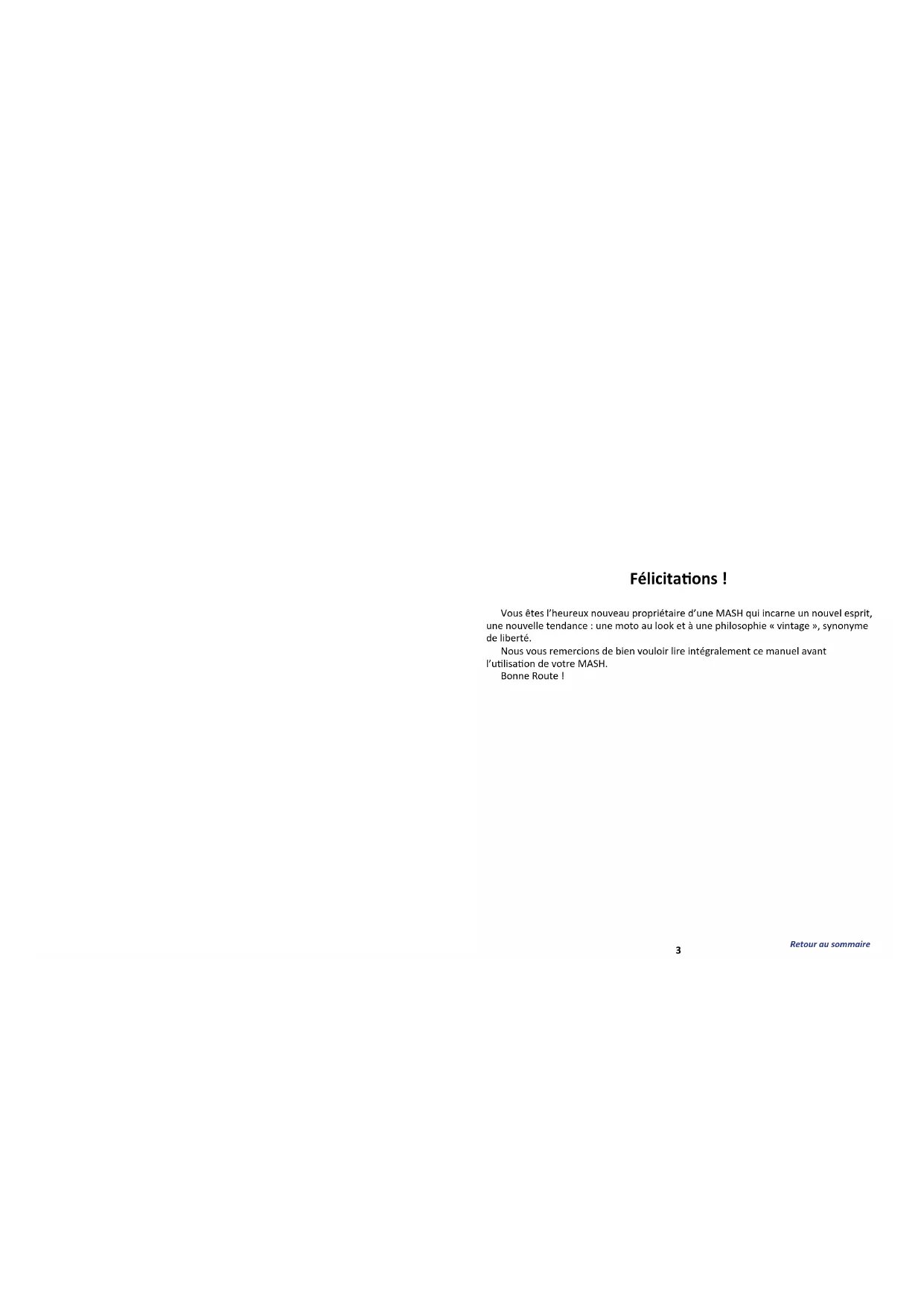

Félicitations pour votre choix!

Si la conduite d'une moto fait partie des loisirs les plus passionnants. Ce véhicule est aussi un moyen de transport idéal qui aura vous procurer un prise de conduite illimitée. Avant de rouler, vous êtes invité à vous familiariser avec les consignes et spécifications du présent manuel d'instruction, qui décrit en particulier les règles d'utilisation et d'entretien du véhicule. L'observation des recommandations suivantes garantira la fiabilité de votre moto et prolongera sa durée de vie.

Le personnel des revendeurs agréés MASH (liste disponible par consultation du site internet www mash-motors.fr) possède les compétences et les qualifications techniques requises pour réaliser l'entretien et fournir un service de qualité.

Table des matières

I. Principales données techniques 8 II. Notice 10 III. Emplacement des pièces 12 IV. Contacteur à clé 14 V. Commodes 16 VI. Conduite 18 VII. Contrôles et réglages 24 VIII. Inspection et entretien 30

I - principaux données techniques

Mash Black Seven 125cc Euro 5

MOTEUR	Type Moteur	Monocylindre 4T double ACT, refroidissement liquide
	Cylindrée 125 cc
	Ratio de compression 9.2:1
	Régime de ralenti 1500±100RPM
	Pulsance max. 15 cv à 9000 tr/mn	(11kW)
	Couple max. 9,5 Nm/7500r/min
	Allumage ECU
	Transmission Chaine
	Boite 6 vitesses

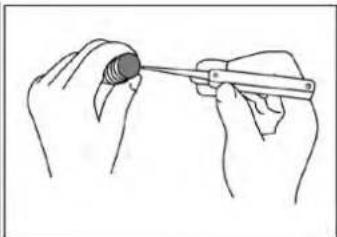

AUTRES	Bougie CR8E
	Batterie 12V 9Ah
	Huile moteur SAE10W-40
	Quantité huile moteur 950 ml
CHASSIS	Pneu avant	110/70-17
	Pneu arrière 130/70-17
	Frein avant	disque Ø 300 mm, étrier double piston
	Frein arrière	disque Ø 210 mm, étrier simple piston
	Freinage	ABS
DIMENSIONS	Longueur/Largeur/Hauteur	1970 x 720 x 1115 mm
	Hauteur de selle	840 mm
	Empattement	1340 mm
	Garde au sol	140 mm
	Poids en ordre de marche	137 kg
	Charge maximale	287 kg
	Capacité réservoir carburant	12 litres
CONSOmmATION	Vitesse max.	101 km/h
	Carburant	SP95 ou SP98
	Consommation 2,1 L/100 km
	Indice émission de Co2*	48 g/km
	Norme EURO 5

Cette liste est une information seulement. Des modifications peuvent être effectuées par le constructeur sans avertissement aux clients. Photos non contractuelles. Les valeurs de la consommation de carburant sont liées dans des conditions d'essais spécifiques et sont fournies exclusivement à titre de comparaison. Il est possible qu'elles ne correspondent pas aux valeurs en utilisation de conduite réelle.

II - notice d'utilisation

Ce manuel du propriétaire décrit la méthode standard et de sécurité ainsi que d'entretien de base. Lisez-le attentivement.

Les images et illustrations de ce manuel peuvent être différentes de celles de votre véhicule, si ce n'est pas le même méthode. Le véhicule est conçu pour 2 personnes (conducteur inclus).

Attention

Ne pas utiliser de carburant de mauvaise qualité.

Utiliser du carburant de mauvaise qualité peut provoquer des dépôts dans le réservoir, qui pourrait bloquer la conduite de carburant et créer des pannes au démarrage du moteur ou même endommager sérieusement le moteur.

Ne pas utiliser d'huile de moteur de qualité inférieure ou de mauvaise qualité. Utiliser toujours une huile de moteur de bonne qualité de sorte à assurer la performance et la longévité du moteur. Un problème qui apparaîtrait, dû à l'utilisation inappropriée d'huile ou d'essence, ne pourrait rentrer dans le cadre de la garantie.

Vêtements de protection

• Une tenue de protection réglementaire adaptée, telle qu'un casque homologué avec un masque de protection, des gants homologués, des chaussures montantes, doit être portée pendant la conduite pour assurer votre sécurité personnelle.
• Les vêtements amples ne sont pas adaptés à la conduite moto car ils peuvent se prendre dans les leviers de commandes, le kick, le repose-pied ou la roue.
• Porter toujours un casque homologué, des gants homologués, des chaussures montantes, un blouson. Conduire prudemment en respectant tous les codes de la route. Faire attention au silencieux qui peut être brûlant pendant la conduite.
• Toujours porter des vêtements qui recouvrent l'ensemble du corps.
• Les consignes ci-dessus s'adressent également au passager.

Préparation avant utilisation

• Lire attentivement le manuel utilisateur
• Entretenir et vérifier le véhicule avant de l'utiliser
• Il est nécessaire d'avoir le permis de conduire correspondant à son véhicule et que celui-ci soit assuré. Garder le moteur éteint et éloigné de toute source de chaleur.
• Il existe des substances nocives telles que le dioxyde de carbone dans les gaz d'échappement, toujours démarrer le moteur dans un endroit aéré.
• Porter toujours un casque homologué, des gants homologués, des chaussures montantes, un blouson
• De nombreux accidents de circulation entre voitures et motos se produisent parce que les conducteurs ne voient pas les motards : être toujours vigilant !
• Faire en sorte de tous les jours être visible pour éviter les accidents causés par d'autres
• Porter des vêtements voyants ou réfléchissants
• Toujours rouler dans le champ de visibilité des autres usagers de la route. Ne pas rester dans l'angle mort.
• Être particulièrement prudent à l'approche des carrefours. Toujours anticiper les réactions des autres usagers de la route.

Attention

• Ne pas porter de casque augmente la probabilité de blessures mortelles en cas d'accident.
• S'assurer que le passager porte toujours un casque intégral et des vêtements de protection.
• Ne pas être dans un état anormal, anxieux ou excité. Les gestes du pilote sont très importants pour une conduite sûre. Toujours s'asseoir au milieu de la selle et ne pas s'asseoir sur la partie arrière de la selle, ceci allégerait le poids à l'avant et ferait trembler les poignées.
• Le passager doit tenir le pilote et poser ses pieds sur les repose-pieds arrière. Pour tourner, orienter votre corps du côté où vous tournez, sinon, cela peut être dangereux. Conduire sur une route sinueuse et irrégulière, implique de respecter impérativement les consignes de sécurité.
• Conduire sur une route sinueuse et irrégulière, implique de réduire de moitié la vitesse, relâcher les épaules et la taille et serrer les poignées. Pour conduire, il faut serrer les poignées des deux mains, ne pas essayer de lever la roue avant, cela facilite le retentissement et provoque des accidents sérieux.

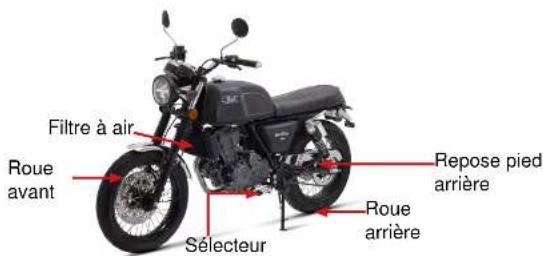

III - emplacement des pièces

Cotégauche

Côté droit

Utilisation et lecture du compteur

1. Indicateur de vitesse : Indique la vitesse de la moto (Km/h). Ne dépassez pas la vitesse maximale autorisé.
2. Clignotants

⇒ (R) droit, clignote quand vous tournez à droite (vert). ⇐ (L) gauche, clignote quand vous tournez à gauche (vert).

S'allume lorsque le feu est en position de route

1. Tachymètre : Indique la vitesse du moteur (compte tour)
2. Indicateur de niveau de carburant
3. Compteur kilométrique total ou journalier.

Indique le kilométrage du trajet, possibilité de passer du kilométrage journalier (TRIP A et TRIP B) au kilométrage total en appuyant sur le bouton situé en dessous du compteur. Un appui long sur le compteur journalier permet de remettre à zéro le TRIP. Un appui long sur le compteur total permet de passer des Miles en Kilomètres et inversement.

1. Temoin ABS

Lorsque le système ABS est activé, le voyant est éteint. S'allume en cas de dysfonctionnement du moteur. En cas d'allumage de ce témoin au compteur, il est nécessaire de vous rendre auprès d'un revendeur.

1. Voyant Moteur

S'allume en cas de dysfonctionnement du moteur. En cas d'allumage de ce témoin au compteur, il est nécessaire de vous rendre auprès d'un revendeur agréé Mash afin de procéder à un diagnostic.

1. Voyant de température de liquide de refroidissement

S'allume en orange en cas d'alerte

S'allume en rouge en cas d'alarme. Il est nécessaire de vous rendre auprès d'un revendeur agréé Mash afin de procéder à un diagnostic.

IV - contacteur à clé

Le contacteur à clé/antivol commande les circuits d'allumage et d'éclairage et permet de bloquer la direction. Ses diverses positions sont décrites ci-après.

Position Fonction
	Position (OFF) Tous les circuits sont coupés : la clé peut donc être retiree.
	Position (ON) Tous les circuits électriques sont sous tension : le moteur peut donc être démarré. La clé ne peut en revanche pas être retiree
	Pour bloquer la direction, tourner le guidon vers la gauche, insérer la clé, pousser et la tourner à gauche jusqu'au logo de blocage de direction
P≤	Pour garer la motocyclerte avec le feu de position allumé, tourner la clé en position « P« : Le guidon se bloque et les feux restent allumés : cela permet, de nuit, de signaler la présence de la moto garée au bord de la route

Attention Ne modifiez pas la position de la clé lorsque vous conduisez. Le moteur et la moto doivent être à l'arrêt avant de retirer la clé.

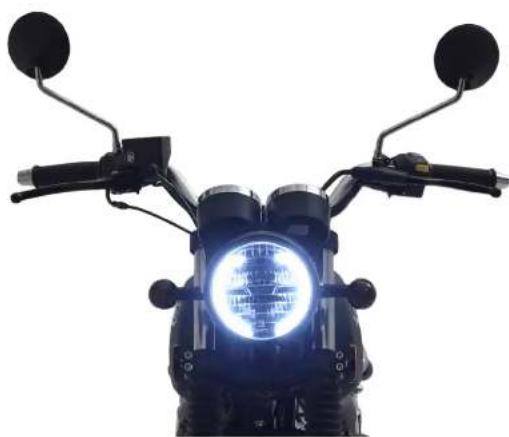

Phares - indicateur de position

Tournez la clé de contact principale en position 1, les phares s'allument automatiquement.

Commodo gauche

Information sur les phares

Appuyez sur le bouton, l'utilisation de l'interrupteur permet de choisir la distance des phares : proche ou lointaine.

Feu de route

Feu de croisement

B Clignotants

Utiliser les clignotants pour tourner à gauche ou à droite.

Actionner le bouton à gauche ou à droite, l'indicateur va clignoter. Re-appuyer sur l'interrupteur pour arrêter le clignotant. (R) Tourner à droite (L) Tourner à gauche

Attention

Lorsque vous avez fini de tourner, les clignotants ne se coupent pas automatiquement. Il faut appuyer sur ce bouton pour les stopper.

Bouton de klaxon

Mettre le contacteur à clé en position ON, appuyer sur le bouton de klaxon et il émettra un son.

Interrupteur appel de phares

L'appel de phares peut être utilisé pour signaler sa présence.

Lever d'embrayage E

Permet de débrayer le moteur afin de passer les vitesses.

Commodité droite

Bouton de démarrage électrique

Appuyer sur ce bouton pour démarrer le moteur.

Attention

S'assurer que le véhicule soit toujours en position neutre (N ou 0) et de tous jours actionner le levier d'embrayage avant de démarrer le moteur

Interrupteur d'arrêt d'urgence

Il est utilisé pour arrêter manuellement la moto, dans une situation d'urgence.

Le positionner sur ( ) pour pouvoir démarrer le moteur.

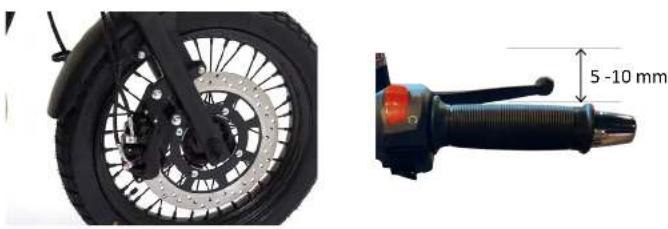

Lever de frein H

Pour actionner le frein avant, appuyer progressivement sur le levier de frein situé sur le guidon droit. La motocyclette étant dotée d'un freinage hydraulique, le levier de frein ne doit pas être manipulé ni brusquement ni brutalement. La pression sur le levier déclenche automatiquement l'allumage du feu de stop.

Poignée des gaz

Elle permet de faire varier la vitesse de rotation du moteur. L'accélération s'effectue en la faisant tourner vers soi ; la décélération, en relâchant la poignée.

Bouchon du réservoir

Pour ouvrir le bouchon du réservoir, insérer la clé et la tourner dans le sens inverse. Le bouchon peut alors être retiré avec la clé. Pour remettre le bouchon en place, exercer une pression sur le bouchon et retirer la clé.

Faire le plein de carburant

La capacité du réservoir à carburant est de 12L. Pour remplir le réservoir de votre véhicule, mettez-le sur la béquille principale, ouvrir le bouchon du réservoir avec la clé et remplir de carburant par l'ouverture, fermer ensuite le bouchon et retirer la clé.

1 Niveau d'essence 2 Tube de remplissage

Attention

La moto est équipée d'un système de recyclage des vapeurs de carburant, ne pas remplir le réservoir à l'excès.

Avertissement

Ne pas replir le réservoir à l'excès. Ne jamais faire gicler du carburant sur le moteur chaud. Remplir le réservoir jusqu'au niveau inférieur du tube de remplissage, faute de quoi le carburant risque de déborder en se dilatant sous l'effet de l'augmentation de la température.

Éteindre le moteur et tourner la clé en position OFF lors du remplissage du réservoir. Il est strictement interdit de fumer ou d'allumer un feu lors de cette opération.

Démarrage du moteur

Mettre le contacteur à clé en position ON. S'assurer que l'interrupteur d'arrêt d'urgence est en position OFF.

S'assurer que la boîte de vitesse est au point mort (N ou 0) et vérifier que le témoin de point mort est allumé.

S'assurer qu'il y a de l'essence dans le réservoir.

Attention

S'assurer que le véhicule soit toujours en position neutre (N ou 0) et de toujours actionner le levier d'embrayage avant de démarrer le moteur

Pour démarrer le moteur

S'assurer que le contacteur à clé ainsi que l'interrupteur d'arrêt d'urgence sont bien en position « © », que la boîte de vitesse est au point mort (neutre) et toujours actionner le levier d'embrayage.

Pour démarrer, appuyer sur le bouton du démarreur électrique. Ne jamais tourner la poignée des gaz en même temps.

Si le moteur ne démarre pas, arrêtez d'appuyer sur le bouton de démar rage au bout de 5 secondes et attendez plus de 5 secondes avant de redémarrer.

Tourner légèrement la poignée des gaz d'environ 1/8ème de tour, mais jamais au-delà d'1/4 de tour pour augmenter la prise d'air et démarrer le moteur.

Si le moteur démarre, mais cale pendant le ralenti quand il fait froid, faire tourner le moteur en accélérant légèrement, pendant 10 secondes ou plus, pour le réchauffer. Note: Après le démarrage du moteur, relâcher immédiatement le bouton du démarreur pour éviter d'endommager le moteur.

Avertissement

Prendre l'habitude d'enclencher le point mort et d'appuyer fermement sur le levier d'embrage avant de démarrer le moteur : cela permet d'éviter d'être projeté vers l'avant si un mauvais rapport est enclenché.

Ne jamais démarrer le moteur dans une pièce découverte de ventilation ou mal aérée : les émissions de monoxyde de carbone sont en effet toxiques. Ne jamais laisser la motocyclette moteur allumé sans surveillance.

Attention

Ne pas laisser fonctionner le moteur pendant une période prolongée sans rouler : la surchauffe qui pourrait en résulter endommagerait les pièces mécaniques et le revêtement chromé de l'échappement.

Changement de vitesses

1. À l'arrêt, lorsque le moteur est au ralenti, débrayer et enfoncer le sélecteur avec le pied gauche pour passer du point mort en première.
2. Quand la moto se stabilise, ramener la poignée des gaz et débrayer de nouveau, puis remonter le sélecteur pour passer en seconde. 3. Procéder de même pour passer de la 4me, 5me & 6me.

Attention

Ne pas enforcer le sélecteur de vitesse au lieu de le relever durant la conduite, vous risquez de rétrograder et d'engendrer un surrégime moteur.

Rétrogradage

Si vous voulez accélérer fortement, par exemple pour dépasser, rétrograder peut provoquer une accélération plus rapide, mais si le régime devient trop élevé, cela peut endommager le moteur.

À vitesse élevée, le rétrogradage peut provoquer un surégime du moteur. Avant d'enclencher un rapport inférieur, il est nécessaire de ralentir pour éviter tous dommages moteurs.

Monter les rapports

Attention

Lorsque vous passerez au point mort, le témoin de neutre (N ou 0) s'allume sur le combiné d'instrumentation (si équipé). Même si le témoin est allumé, relâcher progressivement le levier d'embrayage pour s'assurer que la transmission est bien au neutre.

Fonctionnement

• Avant de démarrer le moteur, assurez-vous que la béquille latérale est bien repliée.
• Si vous ne pouvez pas bouger facilement la béquille latérale, vérifier que la béquille est lubrifiée.
• Changer de vitesse de façon appropriée par rapport à la vitesse du moteur.
• Pour consommer peu de carburant et assurer la longévité de votre machine, ne pas conduire à haut régime et privilégiez les bas et moyens régimes.

Rodage

Faire 1000 km de rodage à un régime ne dépassant pas 6000 tr/minute améliore la durée de vie du moteur.

Attention

• Démarrer toujours le véhicule en première et démarrer le plus doucement et prudemment possible.
• Si vous entendez un bruit anormal pendant que vous roulez, contacter un revendeur MASH pour qu'un contrôle soit réalisé.
• Ne jamais dépasser la vitesse autorisée.

Freins

Utilisez simultanément le frein avant et le frein arrière. - Éviter de freiner brusquement si ce n'est pas nécessaire.

Attention

Si vous n'utilisez que le frein avant ou arrière, la moto pourrait glisser. - Si vous roulez par temps de pluie ou sur une route humide, freiner brusquement peut provoquer des accidents, adaptez votre vitesse en fonction des conditions et utilisez les freins de manière appropriée. Freiner de façon répétée provoque une surchauffe des freins et diminue leur efficacité.

Frein moteur

Le moteur peut servir de frein lors de la décelération. Si vous pouvez freiner plus fortement, nous suggérons de rétrograder en veillant à ne pas créer de surrégime moteur. Toutefois, si vous avez besoin de stopper rapidement la moto, vous pouvez utiliser le frein et le frein moteur en même temps.

Attention

Lorsque la moto roule à haute vitesse, ne pas rétrograder immédiatement, cela pourrait réduire soudainement la vitesse et endommager le moteur et le système de transmission, et même bloquer la roue arrière du véhicule.

Stationnement

• Positionner la boite de vitesse au neutre (N ou 0) et éteindre le moteur. Utiliser la béquille pour maintenir la moto stable et la garer sur un sol horizontal, sinon elle tombera. Le véhicule est pourvu d'une béquille latérale. Pour immobiliser le véhicule à l'aide de la béquille latérale : appuyer sur l'extrémité de celle-ci avec le pied pour la déplier entièrement.

Attention

Garer la moto dans un endroit sûr et où il n'y a pas de circulation. - Toujours stationner la moto sur une surface plane et stable. Le silencieux peut être très chaud, ne pas garer votre moto dans un endroit où il y a du passage, des risques de brûlures pourraient survenir. - Si vous stationnez la motocyclette en pente, l'immobiliser dans le sens de la montée pour l'empêcher de descendre. Pour rouler en toute sécurité, vérifier avant de reprendre la route que la béquille est complètement relevée et reste parfaitement en place.

Stationnement et utilisation du blocage de direction

Placer la moto sur un sol horizontal et mesurer la béquille latérale.

Ensuite tournez le guidon en butée du côté gauche et positionnez le contacteur à clé sur la position blocage de direction (logo cadenas).

Retirer la clé du contacteur, le guidon est désormais bloqué en position parking.

Attention

Si le guidon est tourné côté droit ou si la béquille latérale de la moto est mal positionnée, le véhicule peut tomber. - Dans des situations inévitables, des mesures déquates doivent être prises pour assurer la stabilité.

Rétroviseurs

Avant de conduire, toujours régler vos rétroviseurs.

Avertissement

Ne rien poser sur le siège arrêté pour ne pas gêner la visibilité dans les rétroviseurs.

Ne pas régler vos rétroviseurs pendant que vous conduisez.

Attention

Pour nettoyer vos rétroviseurs, utilisez un chiffon doux. Utilisez un produit nettoyant adapté sans le mettre directement en contact avec les rétroviseurs.

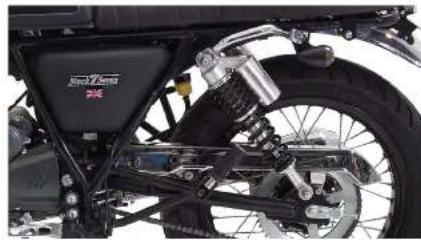

Réglage des ressorts

Il est possible de régler les ressorts des amortisseurs de la roue arrière pour les adapter à la charge, au mode de conduite et aux conditions routières.

Placer le véhicule sur sa béquille latérale et tourner la bague de réglage du ressort dans la position voulue. La première position est la plus souple, la cinquième la plus dure.

Avertissement

Toujours effectuer le même réglage sur les 2 amortisseurs.

Il est important d'effectuer simultanément l'opération pour les deux ressorts, au risque de fousser la conduite de la machine.

Trousse à outils

La trousse à outils se trouve en dessous du carénage latéral droit. Pour la saisir, retire le cache latéral.

Rodage

L'importance d'un bon rodage du véhicule neuf a été soulignée dans l'Avant-propos et suppose le respect des règles énoncées ci-après.

Vitesse maximale

La vitesse maximale pendant les différentes étapes du rodage est donnée dans le tableau suivant.

Au cours des 1000 premiers kilomètres, il faut que la poignée d'accélérateur soit tournée au maximum à 70%.

Changement de régime

Ne pas rouler trop longtemps à allure constante. Faire varier le régime moteur pour parfaire le rodage. Il est indispensable de changer de régime de temps à autre pour que les pièces mobiles du moteur subissent des contraintes différentes qui garantiront leur bon ajustement : en effet, lorsque la pression exercée sur elles retombe, elles se refroidissent et acquièrent la position souhaitée. Pour la même raison, il est également fortement recommandé de pratiquer des montées en régime douces pendant le rodage, tout en veillant à ne pas soumettre le moteur à un effort excessif.

Éviter de rouler à régime trop faible ou trop élevé

Le fait de rouler à bas régime de manière prolongée peut entraîner des à-coups moteurs et de la transmission. La propriété de la motocyclette est donc invitée à rouler aux régimes les plus variés tout en s'abstenant d'accélérer trop brusquement et de porter le moteur à très haut régime. Il est cependant formellement déconseillé d'accélérer à fond durant les 1000 premiers kilomètres.

Laisser circuler l'huile avant de rouler

Après avoir démarré le moteur (à chaud comme à froid) et avant de prendre la route, laisser le moteur tourner au ralenti pendant une durée appropriée à sa bonne mise en température. Cela permet à l'huile de se répandre sur chaque pièce du moteur et de jouer son rôle en réduisant l'usure et en améliorant sa durée de vie, tout en portant le moteur à une température de fonctionnement adaptable.

Premier contrôle d'entretien

L'entretien revêt une importance cruciale au cours des 1000 premiers kilomètres. Pendant le rodage, les pièces du moteur, mais également celles des autres parties du véhicule, s'ajustent progressivement : une fois le rodage terminé, il convient par conséquent d'effectuer une vérification de tous les serrages et de remplacer l'huile moteur usagée et le filtre à huile.

La réalisation d'un contrôle d'entretien au terme des 1000 premiers kilomètres contribue à garantir la longévité du moteur et à en optimiser les performances.

Lubrifiant

En utilisant un lubrifiant de haute qualité adaptée à un moteur quatre temps, vous prolongez la durée de vie de votre moteur. Veuillez sélectionner le type de lubrifiant haute qualité IPONE SAE10W40.

Remplacement de l'huile de moteur.

L'huile du moteur joue un rôle important dans le fonctionnement normal du moteur et pour cette raison, il est nécessaire de vérifier l'huile du moteur de façon périodique et de la renouveler au bout des 1000 premiers kilomètres puis tous les 5000 km selon les procédures suivantes.

Note : Lors de la vidange, nettoyer la jauge (si équipée) et remplacer le filtre à huile.

Vidange huile moteur

Le remplacement de l'huile moteur doit être effectué lorsque le moteur est encore chaud, afin de permettre une vidange complète du fluide.

Pour cela procéder comme suit : 1. Immobiliser la moto en la plaçant en position verticale 2. Enlever le bouchon de remplissage d'huile 3. Dévisser la vis de vidange et faire couler l'huile usagée 4. Remplacer le filtre à huile

Attention

Vérifier minutieusement l'absence de fuite autour du couvercle du filtre à huile.

1. Serrer la vis de vidange et replir avec de l'huile neue La contenance totale d'huile moteur est de 950mL Couple de serrage vis de vidange: 20-30 Nm
2. Vérifier le niveau d'huile à la jauge (si équipée) ou par l'échelleton de niveau d'huile.

Verification du niveau d'huile

Avant chaque utilisation du véhicule, veillez à contrôler le niveau d'huile à la jauge ou par l'échelle de niveau d'huile pour s'assurer que la quantité d'huile soit correcte.

Attention

L'emploi d'une huile de qualité inférieure peut endommager le moteur de manière irréversible et raccourcir sérieusement sa durée de vie.

Attention

Ce moteur a un système de refroidissement liquide. Pendant le fonctionnement de la moto, le liquide de refroidissement est à haute température et à haute pression dans le système de refroidissement. Il est donc strictement interdit d'ouvrir le bouchon du radiateur dans cet état, afin de prévenir et d'éviter les brûlures.

Le liquide de refroidissement doit être ajouté en temps voulu et en quantité suffisante pour éviter d'endommager le moteur.

Le liquide de refroidissement doit être ajouté après l'arrêt et le refroidissement du moteur.

L'antigel apparent aux produits chimiques, qui comprend des substances toxiques. Si l'antigel pénètre dans les yeux ou sur la peau, laver immédiatement et abondamment avec de l'eau.

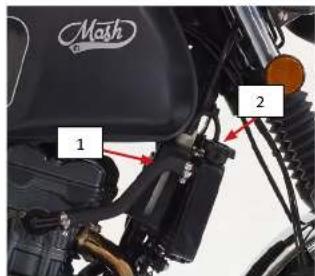

Réservoir de liquide de refroidissement

Sur le côté droit de l'extrémité avant du réservoir de carburant du véhicule est équipée un réservoir d'appoint ① et le bouchon de radiateur ②. Le réservoir d'appoint de liquide de refroidissement ① est muni de graduations de niveau dans le réservoir, le niveau doit être compris entre graduations supérieure et inférieure. Lorsque le niveau d'eau est inférieur au limite minimum, ouvrir le bouchon du radiateur ②, ajouter de l'antigel spécial au réservoir d'appoint, ne pas ajouter d'eau du robinet ou autre liquide

Inspection avant la conduite

Avant de prendre la route, penser à vérifier l'ensemble des points suivants. Ne jamais sous-estimer l'importance de ces inspections.

Éléments Contrôles à effectuer

Guidon Veiller à ce que la direction soit : - souple - libre -aucun point dur en rotation

Eclairage Faire fonctionner tous les yeux (feu avant, feu arrière, feu de stop avant et arrêté, éclairage du combiné d'instrumentation, clignotants)

Huile moteur Vérifier le niveau d'huile

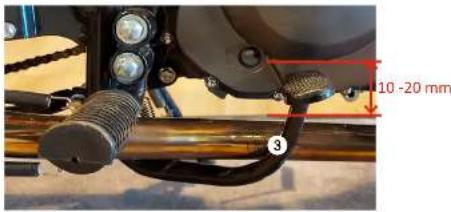

Freins - Régler le Jeu de la	pédale de frein arrêté et du levier de frein avant
	- S'assurer de l'efficacité du freinage
	- Vérifier l'absence de fuites
Témoins lumineux Témoi	ns moteur, du rapport engagé, du niveau d'huile, des clignotants, des frais de route
Poiignée des gaz - Vérifier	la tension du cable d'accélérateur
	- Vérifier qu'il n'y ait aucun point dur ou résistance dans la rotation de la poignée et que cette-ci revient bien en position initiale.
Pneus Vérifier la pression	des pneumatiques
	Vérifier la profondeur des sculptures de la bande de roulement (usure)
	Vérifier l'absence d'entaille ou de craquelure
Avertisseur sonore (klaxon)	S'assurer du bon fonctionnement
Embrayage Vérifier la tension	son du cable d'embrayage.
	Contrôler son bon fonctionnement et l'efficacité du débrayage
Carburant Remplir le réservoir avec le carburant adapté.	Ne pas replir le réservoir à l'excess.

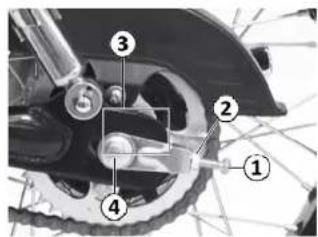

Chaine de transmission Vérifier la tension. Vérifier la lubrification
Liquide de refroidissement	Vérifier le niveau de liquide de refroidissement
	Vérifier l'absence de fouite

Avertissement

Si vous conduisiez pour la première fois ce type de motocyclette, nous vous recommandons de vous familiariser avec ses commandes et son fonctionnement sur une route peu fréquentée jusqu'à sa parfaite maîtrise.

Avant de prendre la route, vérifier que la béquille latérale est bien relevée.

Ne pas accélérer de manière brusque ou rétrograder dans un virage ou changement de direction.

Ralenti suffisamment lors du freinage avant d'aborder un virage.

Il est dangereux de conduire une motocyclette d'une seule main. En roulant, toujours tenir fermement le guidon des deux mains et conserver ses pieds sur les repose-pieds. Ne jamais ôter simultanément les deux mains du guidon.

Sur route mouillée, la force de frottement étant faible, la distance de freinage augmente et le changement de direction est plus difficile : penser donc à décélérer à l'avance.

Toujours respecter les règles de circulation et les limitations de vitesse

Attention

Démarrer le moteur lorsque la transmission est au point mort, l'embrayage enclenché et le pilote en position de conduite normale.

Passer un rapport de vitesse

Appuyer fermement sur le levier d'embrayage, attendre un bref instant, abaisser le selector pour enclencher le premier rapport, tourner doucement la poignée des gaz vers soi et relacher lentement et souplement le levier d'embrayage. La motocyclette se met en mouvement lorsque l'embrayage est relâché progressivement.

Pour passer un rapport supérieur, commencer par accélérer légèrement, puis, en relâchant la poignée des gaz, tirer sur le levier d'embrayage, déplacer le selector vers le haut avec votre pied gauche et relâcher le levier d'embrayage, avant d'accélérer de nouveau. Procéder de la même façon jusqu'au rapport maximum.

Rétrograder pour ralentir

Avant de rétrograder, il est nécessaire de commencer à réduire sa vitesse en freinant. Dès que le régime moteur est suffisamment réduit, vous pouvez tirer sur votre levier d'embrayage puis avec votre pied gauche appuyer sur le sélecteur de vitesse de façon à rétrograder d'un rapport. Relâcher ensuite le levier d'embrayage progressivement pour utiliser le frein moteur du rapport inférieur.

Procéder de la même façon jusqu'au rapport minimum.

Attention

Ne jamais rétrograder 2 rapports à la fois, vous risqueriez d'endommager le moteur avec un sur-régime.

Ne jamais relâcher le levier d'embrayage brusquement, vous risqueriez de dessentir un à-coups ou de bloquer la roue arrêtée momentanément.

Conduite en pente

Lors d'une descente, vous pouvez prendre plus de vitesse qu'à la normale et ceci sans accélérer. Utiliser le frein moteur pour stabiliser votre vitesse et freiner pour ralentir en cas de besoin.

Avant de rétrograder, ralentir suffisamment pour éviter une brusque élévation du régime moteur, ce qui pourrait endommager la boîte de vitesses, aggraver l'usure des pièces, voir déstabiliser la motorcycle durant la conduite.

Avertissement

Garder à l'esprit de ne jamais descendre une pente à vitesse trop élevée !

Conduite en montée

En montant une pente raide, la monocyclette peut décélérer. Dans ce cas, rétrograder immédiatement pour amener le régime du moteur dans la plage de fonctionnement habituelle. Veiller à changer rapidement de rapport pour conserver

son allure.

Avertissement

Ne jamais solliciter excessivement le moteur pendant une période prolongée.

Freinage

Les pilotes peu expérimentés se contentent généralement d'utiliser que le frein arrière, ce qui provoque une usure prématurée des freins et rallonge la distance de freinage. De plus, cela favorise le blocage de la roue arrière et la perte de contrôle du véhicule.

C'est pourquoi il est fortement recommandé de ne pas se servir uniquement de l'un des deux freins.

Sur chaussure ou sur toute autre surface lisse, faire preuve de la plus grande prudence en appuyant progressivement sur les freins simultanément. Un freinage brutal sur chaussures glissantes, bosselées ou lisses est extrêmement dangereux. Toujours anticiper votre freinage à l'avance.

Avertissement

La distance de freinage est d'autant plus grande que la vitesse du véhicule est élevée. Veiller à évaluer correctement la distance vous séparant du véhicule ou de l'objet situé devant vous pour freiner en conséquence.

VIII - inspection et entretien

Le tableau suivant précise les intervalles d'entretien périodique exprimés en distance parcourue ou nombre de mois. Au terme de chaque période, penser à effectuer l'inspection, la lubrification et l'entretien. Si la motocyclette est habituellement utilisée à charge élevée (par exemple, moteur fortement sollicité dans des zones poussiéreuses), exécuter l'entretien à intervalles rapprochés. Votre revendeur vous donnera des conseils d'entretien complémentaires. Les éléments composant la direction, les amortisseurs, les roulements et les roues sont essentiels au fonctionnement du véhicule et ne doivent être entretenus et réparés que par des professionnels qualifiés. Pour garantir votre sécurité, il est recommandé de confier l'inspection et l'entretien à votre revendeur agréé MASH.

Attention

Lors d'un entretien périodique, il peut s'avérer nécessaire de changer une ou plusieurs pièces : celles-ci doivent être remplacées par des pièces d'origine. Quel que soit votre expérience en matière d'entretien des véhicules, les articles repérés par le symbole * doivent être pris en charge par votre revendeur et par un personnel d'entretien qualifié. L'entretien des éléments qui ne sont pas accompagnés de ce symbole peut être assuré par vos soins, à condition de suivre les consignes.

Avertissement

Une fois le rodage du véhicule effectué, l'entretien est obligatoire pour garantir sa sécurité et exploiter pleinement ses performances.

Procéder à l'entretien périodique en respectant strictement les consignes données dans le présent manuel.

Bien notez que l'intervalle des révisions est de 5000 kms. Ne pas oublier de les certifier dans les feuillets de maintenance du carnet de garantie fourni par votre revendeur MASH.

TABLEAU DES ENTRETIENS PERIODIQUES

Intervalle: Selon la première échéance en Kilomètres ou nombres de mois.		KM1000500010 000 15 000
		Nombre de mois	612 24	36
Batterie			1111
* Bougie d'allumage			1 N R N
* Embrayage			1111
* Filtré à air			I	N R N
* Filtré à essence			R	I	R	I
* Durites de carburant			1111
			A replacer tous les 4 ans
* Huile moteur et filtré à hUILle	12 Mois ou 5000 km	1ère révision	R	R	R
* Crépine du filtré à hUILle		N	N	N	N
* Jeu aux soupapes		1111
* Chaine de distribution		1111
* Visserie et boulonnerie chàssis		S	S	S	S
* Freinage, plaquettes de freins AV/AR, garnitures		1111
* Liquide de frein		1111
		A replacer tous les 2 ans ou 20 000 km
* Durites de freins		1111
		A replacer tous les 4 ans
Contacteur de freins		I	111
* Système de suspensions (fonctionnement, état...)		I	111
Roues et pneus		1111
Chaîne de transmission		1111
		Nettoyer lubrifier tous les 1000 kms
* Direction, roulements		1111
* Liquide de refroidissement		I	I	I	I
		A replacer tous les 2 ans ou 20 000 km

Légende: 1: Pratique un contrôle, un nettoyage, un réglage, un serrage, un graissage ou un remplacement. N: Nettoyage. R: Remplacement. S: Serrage * L'entretien de cet élément doit être effectué par un revendeur MASH

TABLEAU DE LUBRIFICATION

Intervalle Elément	Tous les 3 000 km ou les 12 mois	Tous les 6 000 km ou les 24 mois
Câble de la poignée des gaz Huile moteur ou (1) Huile moteur ou (1)
Câble d'embrayage Huile moteur ou (1) Huile moteur ou (1)
Câble de tachymètre	-	Graisse (2)
Chaîne de transmission A lubrifier tous les 1 000 km (3)
Axe, piston d'étrier de frein	-	Graisse (2)
Poiignée des gaz	-	Graisse (2)
Câble de frein Huile moteur ou(1) Huile moteur ou (1)
Boîtier d'engrenages du tachymètre et roulement des roues	-	Graisse (2)
Pédale de frein, divers axes, pivots Graisse ou (1) (2) Graisse ou (1) (2)
*Direction AGRAisser tous les deux ans ou tous les 6000 kms

Outillage

Pour faciliter l'entretien régulier de la motocyclette, un jeu d'outils est disponible dans la trousse placée avec le véhicule.

Batterie

La batterie est normalement placée sous le carénage arrière droit du véhicule. Deux modèles sont disponibles pour ce modèle : sans entretien ou SLA (activée en usine).

Respecter la polarité de la batterie en reliant le fil rouge à la borne positive (+) et le fil noir à la borne négative (-). Un mauvais branchement endommagera le système de charge et la batterie.

Note : Au bout des 1000 premiers km, puis tous les 3000 km ou tous les 6 mois, faire vérifier la capacité de votre batterie par votre revendeur.

Attention

Ne jamais endommager, boucher ou changer la durite de mise à l'air de la batterie. S'assurer que la durite de mise à l'air est raccordée à l'orifice correspondant sur la batterie et que son autre extrémité n'est pas obstruée ou pincée. La durite de mise à l'air et la batterie doivent être mises en place correctement.

Bougie

Après avoir parcouru les 1000 premiers kilomètres, puis tous les 5000 km, nettoyer les dépôts de calamine présents sur la bougie en se servant d'une petite brosse métallique ou d'un nettoyeur de bougie. À l'aide d'une jauge d'épaisseur, régler l'écartement des électrodes en conservant une valeur comprise entre 0,6 et 0,8 mm. Remplacer la bougie tous les 10000 km.

Les dépôts de calamine ayant été éliminés, observer la couleur de la bougie pour savoir si celle-ci convient à son usage. Une bougie standard humide ou très souvent signifie une mauvaise combustion avec un mélange trop riche. Une bougie d'allumage de couleur gris clair ou jaune coton indique une belle combustion et des conditions d'utilisation normales. Une bougie extrêmement blanche traduit en revanche une mauvaise combustion et une surchauffe du moteur.

Attention

Ne pas serrer la bougie excessivement pour éviter d'endommager le filtre de la culasse. Au moment de la retirée, empêcher la chute d'impuretés dans le moteur par l'orifice de la bougie.

La bougie d'origine équipant la motocyclette a été sélectionnée avec soin pour s'adapter à des conditions de fonctionnement variées. Si la couleur de la bougie n'est pas conforme aux conditions d'utilisation normales, nous vous recommandons de contacter notre revendeur.

Le choix d'une bougie inadaptée (provenant par exemple d'un autre fabricant) étant susceptible d'endommager gravement le moteur, nous vous invitons par conséquent à vous approcher de votre revendeur avant d'opter pour un produit vendu sous une autre marque.

Huile moteur

La longévité du moteur dépend de la qualité de l'huile utilisée, de la fréquence de son remplacement et de la vérification du niveau d'huile.

Vérification du niveau d'huile moteur

Bouchon de remplissage

Hublot

F: Niveau maxi

L : Niveau mini

Attention

Les repères du hublot (2) indiquent le niveau d'huile. Si celui-ci est en dessous du niveau mini (L), ne jamais mettre le moteur en marche. Ajouter de l'huile jusqu'à ce que le niveau atteigne le repère supérieur du hublot (F)

Changement de l'huile moteur et du filtre à huile

Changer l'huile moteur et la crépine au bout des 1000 premiers kilomètres, puis tous les 5000km. Le changement doit intervenir lorsque le moteur est encore chaud, afin de permettre une vidange complète du fluide chaud. Pour cela, procédéer comme suit :

1. Immobiliser la motocyclette en la plaçant en position verticale
2. Enlever le bouchon de remplissage d'huile.
3. Retirer le bouchon de vidange du couvercle de la crépine (en dessous du moteur) pour effectuer la vidange.

1. Serrer la vis de vidange et remplir le réservoir d'huile en y ajoutant la quantité d'huile nécessaire, avant de desserrer doucement le bouchon supérieur.

Note: Toujours contrôler le niveau d'huile pour s'assurer que la quantité d'huile soit correcte.

5. Mettre le moteur en marche et le laisser tourner au ralenti pendant quelques instants.

Attention

Vérifier minutieusement l'absence de fuite autour du couvercle du filtre à huile.

1. Arrêtez le moteur et attendez environ une minute avant de contrôler le niveau du fluide avec la jauge à huile. Le niveau doit atteindre le repère "F" (pour full = plein en anglais). Si le niveau est inférieur au repère « F », faites l'appoint.

Attention

Employer de préférence l'huile moteur IPONE R4000 RS 10W40

Freins

Votre moto est équipée d'un système limitant le blocage de la roue avant pendant les périodes de freinage intense (ABS).

En cas d'allumage du témoin d'ABS au compteur, il est nécessaire de vous rendre chez un revendeur/agréé Mash afin de procéder à un diagnostic précis.

Le frein avant est équipé d'un disque. Vérifier les freins au bout des 1000 premiers kilométres, puis tous les 5000km. Le bon fonctionnement des freins est capital pour la sécurité de la conduite. Faire procédé à une inspection périodique du système de freinage par le distributeur/agréé

Avertissement

L'efficacité du freinage conditionne la sécurité de l'utilisateur et doit être garantie en permanence. La réparation du système de freinage ou le remplacement des garnitures doit de préférence être confié à votre revendeur. Ce dernier dispose en effet d'un outillage complet et de techniques éprouvées pour effectuer ces opérations de manière à la fois économique et sécurisée.

Frein avant

Si la motocyclette est équipée d'un frein à disque à l'avant, le jeu du levier de frein doit être compris entre 5 et 10 mm (mesure effectuée au niveau de la cocotte).

Le circuit de freinage hydraulique doit faire l'objet d'une vérification quotidienne, en procédant comme suit :

1. Vérifier l'absence de fuites au niveau du circuit de freinage de la roue avant.
2. Vérifier l'absence de fuites sur la durée de frein.
3. Vérifier si le levier de frein avant oppose une certaine résistance lorsqu'il est actionné.
4. Vérifier l'état d'usure des garnitures de frein de la roue avant

Attention

Les freins à disque font partie d'un système à haute pression. Pour votre sécurité, la périodicité de remplacement de l'huile hydraulique ne doit pas dépasser l'intervalle spécifique dans le tableau des entretiens périodiques du manuel.

Avertissement

Le liquide de frein est toxique. En cas d'ingestion accidentelle, le recracher vigoureusement. En cas de contact avec la peau ou les yeux, rincer abondamment à l'eau claire et consulter immédiatement un médecin.

Vérifier le niveau du liquide de frein dans le bocal du maître cylindre de frein avant, en n'oubliant pas de faire l'appoint si le niveau est trop bas. En dehors de l'usage des garnitures, la diminution du niveau dans le réservoir peut également s'expliquer par l'existence de fuites dans la durite de frein. Le remplissage du réservoir fait partie des opérations importantes dans le cadre de l'entretien périodique du véhicule.

Attention

Le véhicule fonctionne avec de l'huile hydraulique. Le mélange avec du silicate ou un fluide à base de pétrole est interdit, sous peine d'endommager gravement le système de freinage. Ne jamais employer du liquide de frein provenant d'un bidon déjà ouvert ou d'un excédent conservé depuis le dernier entretien : le fluide peut en effet avoir absorbé l'humidité. Seul le liquide de frein DOT4 doit être utilisé. Veiller à ne pas faire éclabousser l'huile hydraulique sur la peinture ou les surfaces plastiques pour éviter tout risque de corrosion.

Référence iPhone : brake dot 4

Plaquettes de frein

Le contrôle des garnitures des plaquettes se limite pour l'essentiel à la vérification de leur état d'usure par comparaison de leur épaissur avec la rainure formant repère. Les plaquettes doivent être remplacées si elles sont usées jusqu'à fond de la rainure.

Avertissement

Ne pas raler immédiatement après avoir changé les plaquettes. Appuyer à plusieurs reprises sur le levier de frein pour permettre aux plaquettes de se positionner contre le disque.

Contacteur de feu stop avant

Le contacteur du feu stop avant se situe en dessous du levier de frein. Dévisser la vis, puis déplacer le contacteur, si besoin dans un sens puis dans l'autre, jusqu'à ce que le feu s'allume à la moindre pression sur le frein.

Contacteur de feu stop arrêté

Le contacteur du feu stop arrêté se situe sur le côté droit de la motocyclette. Soulever ou abaisser le contacteur de sorte que le feu s'allume à la moindre pression sur la pédale de frein.

Réglage du frein de la roue arrière

Le frein arrirée est un frein à disque. Pour régler la pedale de frein de la roue arrirée, mettre la pedale dans la position de conduite la plus comfortable en tournant l'écrou de serrage (1). Une fois la position ajustée, verrouiller cette dernière à l'aide du contre écrou (2). Veuillez conserver une garde comprise entre 10 et 20mm (3).

Vérifier régulièrement l'état des plaquettes de freins. L'épaisseur de garniture doit être supérieure à 2 mm. Si cette dernière est inférieure à 2 mm, les plaquettes de freins sont à remplacer.

Dégrossir à intervalle régulier le disque de frein arrêté afin de garantir une qualité de freinage optimale en permanence.

En cas de fuite de liquide de frein, vous rapprocher de votre revendeur MASH.

En cas de problème de freinage, vous rapprocher de votre revendeur MASH.

Type de liquide de frein : DOT4

En cas de problème de freinage, vous rapprocher de votre revendeur MASH.

Pot d'échappement

Il est conseillé de se maintenir à l'écart du pot d'échappement pendant un long trajet pour éviter tout risque de brûlure.

Filtre à air

L'obstruction du filtre à air sous l'effet de l'accumulation de poussière est susceptible de réduire la puissance du moteur et d'augmenter la résistance à l'admission, donc par là même d'élever la consommation de carburant. Il est donc important de contrôler son état et de le nettoyer régulièrement. Pour ce faire, observer la démarche suivante :

1. Retirer le carénage latéral gauche.
2. Dévisser les vis extérieures du couvercle du filtre à air (1) et retirer le manchon du filtre à air (2).
3. Enlever le couvercle de la boîte à air dans lequel se trouve la mousse du filtre à air.
4. Séparer la mousse du couvercle de la boite à air.

Attention

• Si la motorcette est utilisée dans des zones poussiéreuses, procéder au contrôle et au nettoyage du filtre à air à intervalles rapprochés par rapport aux prescriptions dans le tableau d'entretien.
• En nettoyant le filtre, vérifier qu'il ne soit pas endommagé; si besoin le remplacer.
• Ne jamais mettre le moteur en marche sans avoir préalablement remis en place le filtre à air : cela pourrait aggraver l'usure du moteur.

Nettoyer le filtre en mousse comme suit :

1. Remplir un récipient de taille adaptée d'une solution de nettoyage incombustible. Immerger la mousse dans la solution de nettoyage, puis la rincer.
2. Presser la mousse entre les paumes des mains pour éliminer la solution de nettoyage. Ne jamais tordre le filtre sous peine de l'endommager.
3. Tremper le filtre dans le réservoir d'huile moteur, puis l'essorer pour éliminer l'huile : la mousse doit être légèrement humide. Référence IPONE : AIR FILTER CLEANER / AIR FILTER OIL
4. Remettre en place le filtre en procédant dans l'ordre inverse. S'assurer que le filtre est correctement remis en position et parfaitement protégé.

Attention

• Avant et pendant le nettoyage, s'assurer que le filtre soit intact ; s'il présente un quelconque endommagement, le remplacer. Le nettoyage et le remplacement du filtre à air doit être effectué plus fréquemment si le véhicule est utilisé dans des zones poussiéreuses.

Ne jamais mesurer le moteur en marche sans avoir préalablement remis en place le filtre à air : cela pourrait aggraver l'usure du moteur.

L'efficacité du filtre à air conditionne en partie la longévité du moteur, il est donc essentiel de s'assurer de son état.

Injection

Votre moto Mash est équipée d'un système d'injection (EFI) permettant d'optimiser le mélange air/essence. Interdiction et impossible de régler le système d'injection. Par conséquent, il n'est pas possible et formellement interdit de régler le système d'injection de la moto. En cas d'allumage du témovon EFI au compteur, il est nécessaire de vous rendre auprès d'un revendeur agréé Mash afin de procéder à un diagnostic.

Réglage du jeu du câble d'accélérateur

1. Contre-écrou 2. Écrou de réglage

1. Desserrer le contre-écrou.
2. Faire tourner l'écrou de sorte que le jeu du câble soit compris entre 0,5 et 1,0 mm.
3. Une fois le réglage effectué, desserrer le contre-écrou.

Attention

Lorsque le jeu du câble d'accélérateur a été réglé, vérifier le bon fonctionnement de la poignée des gaz. Le réglage n'aura aucun effet sur la vitesse de ralenti du moteur, et la poignée reviendra automatiquement en position fermée.

Réglage de l'embrayage (garde)

Le réglage de l'embrayage s'effectue en ajustant la tension du câble d'embrayage. Avant de débrayer en tirant sur le levier d'embrayage, le jeu du câble mesuré au niveau du levier d'embrayage doit normalement être égal à 10 mm. Si la valeur mesurée est différente, procédez au réglage comme suit.

Desserrer l'écrou (1) et tourner à fond l'anneau de tension du levier (2) dans le sens inverse. Dévisser le contre-écrou de l'anneau de tension du cable (5), avant de tourner l'anneau (4) dans un sens puis dans l'autre jusqu'à ce que le jeu du levier atteigne environ 4 mm. L'anneau de réglage du levier (2) peut éventuellement servir à affiner le réglage. Une fois le réglage effectué, resserrer le contre-écrou (1) et l'anneau (5), puis les envelopper avec le manchon en caoutchouc (3).

Retour au sommaire

Réglage de la chaîne de transmission

Pour effectuer le réglage :

1. Immobiliser la motocyclette sur sa bequille latérale ou sa bequille centrale (si équipée)
2. Desserrer l'écrou de l'axe de la roue arrière.
3. Desserrer le contre-écrou.
4. Tourner le boulon de réglage vers la gauche ou vers la droite pour obtenir le réglage souhaité.

1. Boulon de réglage 2. Contre-écrou 3. Repère d'alignment 4. Écrou de l'axe de la roue arrière

20-30mm

Note : Lors de l'installation d'une nouvelle chaîne, un contrôle du pignon et de la couronne s'impose. Il est conseillé de remplacer le kit chaîne.

La tension de la chaîne de transmission doit être réglée tous les 1000 km de sorte que le jeu soit compris entre 20 et 30 mm.

Attention

La partie fermée (arrondie) du clip d'attache rapide de la chaîne doit être orientée dans le sens de rotation de la chaîne.

1. Clip d'attache rapide de la chaîne
2. Sens de rotation

Nettoyage et lubrification de la chaîne de transmission

L'accumulation de salissures sur la chaîne de transmission peut aggraver son usure ainsi que celle des pignons. Il est donc fortement recommandé de nettoyer la chaîne tous les 1000km en utilisant un solvant de nettoyage, puis de la graisser avec un lubrifiant spécial ou de l'huile moteur.

Référence : IPONE: Chain Cleaner / X-TREM Chain Road.

Pneus

Vérifier la pression des pneus et leurs sculptures au bout des 1000 premiers kilomètres, puis tous les 3000km. En plus d'un contrôle périodique, prendre l'habitude de vérifier de temps à autre la pression des pneus pour prolonger leur durée de vie et garantir une sécurité maximale.

Pression des pneus

Une pression insuffisante peut aggraver l'usure des pneus et nuire à la stabilité du véhicule : en particulier, les changements de direction peuvent s'avérer plus difficiles. À l'inverse, une pression excessive, en réduisant la surface de contact entre les pneus et la chaussée, accroît le risque de dérapage, voire de perte de contrôle du véhicule. C'est pourquoi il est nécessaire que la pression des pneus reste à l'intérieur des limites spécifiées. Le réglage de la pression des pneus doit être effectué à froid, avant de rouler.

Pression Black Seven 125cc : Avant - 2 bar / Arrière - 2,3 bar

Sculptures de la bande de roulement

La conduite d'une motocyclette équipée de pneus usés compromet sa stabilité et s'accompagne d'un risque accru de perte de contrôle. Si la profondeur des sculptures de la bande de roulement de la roue avant n'est pas suffisante, il est conseillé de faire remplacer le pneu avant. Si la profondeur des sculptures de la roue arrière n'est pas suffisante.

Avertissement

L'emploi de pneus différés des modèles standards pouvant être à l'origine de problèmes, il est fortement conseillé de rouler avec des pneus aux indices identiques à ceux d'origine. Le respect de la pression recommandée pour le gonflage des pneus est capital, il détermine directement les performances du véhicule et la sécurité de conduite. Vérifier l'usure et la pression des pneus de temps en temps.

Dépannage

Dans l'impossibilité de démarrer le moteur, examiner chacun des points suivants pour déceler la cause du problème.

1. Vérifier si le réservoir est rempli de carburant.
2. Vérifier que la batterie soit correctement chargée.
3. Vérifier que le coupe-circuit (sur commodo droit) n'est pas activé.
4. Vérifier que le démarreur fonctionne lorsque vous actionnez le bouton de démarrage au guidon.
5. Si tel est le cas, passer à l'étape suivante pour vérifier le dispositif d'allumage.

Avertissement

Ne jamais laisser s'écouler le carburant. Le recueillir dans un récipient. L'écarter du moteur chaud et du tuyau d'échappement. Pendant le fonctionnement, se tenir à distance de toute flamme ou source de chaleur.

Il est strictement interdit de fumer au moment de vérifier le système d'alimentation en carburant. Réaliser l'opération dans un lieu suffisamment grand pour étendre son aisance

1. Retirer la bougie d'allumage et la relier à son câble haute tension
2. Tourner la clé de contact en position ON, le coupe-circuit du moteur en

position « ON ». Placer la bougie à proximité du moteur, et démarrer celui-ci. Si le dispositif d'allumage fonctionne correctement, des étincelles bleues se mettent à jaillir entre les électrodes de la bougie ; dans le cas contraire, faire appel à votre revendeur en vue d'une réparation.

Avertissement

Ne pas réaliser l'opération précédente en fixant la bougie d'allumage à proximité du réservoir ou de toutes sources inflammables, sous peine de provoquer un incendie lié à la combustion du carburant vaporisé dans le cylindre.

Pour éviter l'électrocution, il est recommandé de mettre en contact l'élément métallique de la bougie d'allumage avec la partie métallique du moteur de la motocycle. Il est interdit aux personnes souffrant de maladies cardiaques de réaliser cette opération.

Arrêt du moteur

1. Vérifier le niveau de carburant dans le réservoir.
2. Vérifier l'état de la bougie d'allumage.
3. Vérifier le fonctionnement du moteur en l'absence de charge.

Note : Il est conseillé de consulter au préalable votre revendeur avant toute opération de dépannage. Si la garantie n'a pas encore expiré, contacter immédiatement votre revendeur avant de procéder-soon-même à une réparation. Toute manipulation non autorisée au cours de la période de garantie invalidera les prestations prévues par cette dernière. (Se rapporter au carnet de garantie fourni par le revendeur agréé MASH.)

Tableau de diagnostic des pannes

Problèmes Causes Solutions
Le moteur ne démarre pas ou cale	Allumage normal dans le cable de haute tension, absence d'allumage dans la bougie	• Encrasement de la bougie d'allumage par l'huile• Bris du noyau magnétique de la bougie ou d'une/des électronde(s)• Présence de dépôts carbonés sur les electrodes de la bougie• Écartement incorrect des électrondes de la bougie	• Extraire, nettoyer et secher la bougie• Remplacer la bougie• Eliminer les dépôts carbonés• Régler l'écartement
	Allumage normal dans la bougie, compression du cylindre insuffisante	• Fuite du joint de culasse• Défaut de serrage de la bougie d'allumage• Usure excessive du piston ou cassure d'un ou de plusieurs segments de piston• Fuite du conduit d'admission	• Resserrer la vis ou remplaçer le joint• Resserrer la bougie d'allumage• Remplacer le piston ou certains de ses segments• Resserrer ou remplaquer la partie en caoutchouc
Anomiale de fonctionnement du moteur	Bruit anormal du moteur	• Allumage prémature• Accumulation excessive de dépôts carbonés dans la chambre de combustion• Surchauffe de la bougie d'allumage	• Remplacer les roulements et les pièces auxiliaires• Régler le temps d'allumage• Eliminer les dépôts carbonés• Remplacer la bougie
	Instabilité de fonctionnement du moteur	• Encrasement du circuit d'admission du carburant• Fuite au niveau du carter	• Nettoyer ou remplacer le tuyau d'arrivée d'essence• Remplacer le joint
	Surchauffe du moteur	• Conduite prolongée à bas régime• Conduite (prolongée ou non) en surcharge• Utilisation d'une huile moteur non recommendée ou insuffisance du niveau d'huile• Patinage de l'embrayage• Excès de tension de la chaine• Défaut de desserrage des frein	• Changer de rapport et contrôle la durée• Contrôler la charge et s'arrêté de temps à autre pour laisser refroidir le moteur• Remplacer le fluide par de l'huile moteur recommandee en replissant jusqu'à repère• Régler la course ou remplacer l'embrayage, les garnitures de friction et le dessort• Régler la tension• Régler le jeu du levier de frein

En cas de panne, pour un diagnostic précis, se rapprocher d'un revendeur agréé MASH.

Remisage et nettoyage

L'utilisation prolongée de la motocyclette pendant l'hiver ou une autre saison impose des opérations spécifiques nécessitant des matériaux, équipements et techniques adaptés.

Si la moto n'est pas utilisée pendant une période prolongée, effectuer les opérations suivantes avant son remisage : Laver la motocyclette et la stabiliser avec sa béquille latérale sur un sol dur et plat. Faire pivoter le guidon vers la gauche et bloquer la direction. Retirer la clé de contact. Choisir un emplacement adapté à un remisage de longue durée pour la sécurité du deux-roues. Avant de le réutiliser, procéder à une inspection complète pour vérifier les performances de l'ensemble des pièces

Carburant

Avant d'immobiliser la motocyclette, vider le réservoir de carburant : l'essence est en effet hautement inflammable, et peut même devenir explosive dans certaines conditions. Ne jamais laisser la motocyclette à proximité d'une source de chaleur. Ne jamais la garer dans un lieu abritant des matières très inflammables (grains, charbon, coton, etc.) : le carburant du réservoir pourrait déclencher un incendie en entrant en contact avec les flammes.

Pneus

Gonfler les pneus à la pression normale. Maintenir propre leur surface. Éviter l'exposition durable à la lumière directe du soleil ou à l'humidité. Éviter toute mise en contact des pneus avec les solutions corrosives (acides, alcalins et huile).

Batterie

En cas d'inutilisation prolongée, retirer la batterie et la recharger complètement avant de la stocker en lieu sûr et hors de portée des enfants. La recharger ensuite une fois par mois l'été, une fois tous les deux mois l'hiver. Si la batterie reste en place pendant une longue durée, à sa recharge une fois par mois.

Le remisage et ses étapes

Si la motocyclette est équipée d'une batterie conventionnelle, vérifier le niveau d'électrolyte une fois par mois. Si le niveau de fluide est bas, faire rapidement l'appoint avec de l'eau distillée jusqu'au repère supérieur. (Ne jamais utiliser l'électrolyte ou l'eau du robinet)

Préserver la propriété de la batterie à tout moment. Un risque de corrosion existe en cas d'éclaboussure d'électrolyte sur la carrosserie du véhicule ou sur les bornes et les fils de la batterie. Si cette situation se produit, rincer immédiatement à l'eau claire et appliquer une couche de graisse après séchage.

Un manque de puissance peut entraîner des difficultés au démarrage, réduire le niveau sonore de l'aspirateur et empêcher le fonctionnement des clignotants. Recharger alors immédiatement la batterie pendant 15 à 20 heures. Noter que l'entreposage prolongé d'une batterie déchargée est susceptible de l'endommager.

Une batterie a atteint sa durée maximale de fonctionnement si : ses bornes

dont recouvertes d'un dépôt blanc; elle délivre une puissance faible; le volume d'électrolyte est inférieur au repère minimal et, dans chacun des cas précédents, si ses performances ne peuvent être restaurées après un entretien de longue durée, même après recharge.

Réutilisation après remisage : la marche à suivre

Nettoyer entièrement la motocyclette.

1. Retirer la bougie d'allumage ; appuyer sur le démarreur pour laisser tourner le moteur quelques instants avant de réinstaller la bougie.
2. Remettre la batterie en place. Note: Ne pas oublier de relier le pôle positif avant le pôle négatif.
3. Gonfler les pneus à la pression indiquée dans la section correspondante du présent manuel.
4. Lubrifier l'ensemble des pièces le nécessitant en procédant de la manière indiquée dans ce manuel.
5. Observer les consignes données dans "Inspection avant la conduite" avant de prendre la route.

Nettoyage

Un nettoyage fréquent et régulier est une partie essentielle de l'entretien de votre moto. L'exposition aux éléments naturels (brise marine, eau de mer, boues, poussières...) et aux additives antidéraptant répandus sur les chaussées en périodes hivernales peut être source de vulnérabilité des composants de votre moto. Corrosion et rouille peuvent apparaître même sur des pièces de bonnes qualités. L'entretien adéquat et les nettoyages réguliers de votre véhicule permettront de prolonger l'aspect d'origine de celui-ci, mais aussi, sont indispensables afin de conserver les droits de la garantie.

Précautions avant nettoyage :

Moteur froid, protégez la sortie d'échappement avec une protection adaptée (exemple : sachet plastique) afin d'éviter que l'eau ne rentre à l'intérieur.

Les éléments électriques exposés devront être recouverts d'un sachet plastique. Vérifier que les couvercles et capuchons soient correctement positionnés.

À l'aide d'un dégraissant et d'unerosse douce, éliminer les taches importantes qui pourrait se trouver sur le carter moteur en veillant à ne jamais en appliquer sur les pignons, la chaine de transmission, les joints et les axes de roue. Un rinçage des résidus du dégraissant sera à faire à l'eau

Nettoyage :

Les nettoyants trop acides ou agressifs sont déconseillés pour le lavage de la moto. Notamment au niveau des axes, roulements, leviers, pivots, des roues et des rayons. Si toutefois, il est nécessaire d'en utiliser pour des taches tenaces, respecter les consignes et temps d'application du produit. Nous vous recommandons de pulvériser un produit anticorrosion sur ces éléments après avoir rinçé abondamment à l'eau.

Les pièces en plastique et les pare-brise (pour les véhicules équipés) seront à nettoyer de préférence à l'eau en utilisant une éponge ou un chiffon doux. Seul un détergent doux pourra être utilisé si certaines pièces plastiques ne peuvent être nettoyées correctement. Rincer abondamment le produit utilisé : mal rincé, il pourrait endommager les pièces en plastique. L'utilisation de tous autres produits sur les pièces en plastique est formellement déconseillée (diluant, dissolvant, essence, antigel, nettoyant abrasif...).

Attention

Précautions particulières: Ne pas utiliser de nettoyeur haute pression ou jet vapeur: Eviter de diriger le jet d'eau près des éléments suivants: des instruments de bord, les cylindres et étriers de frein, sous le réseau de carburant, chaîne de transmission, roulements de colonne de direction, les joints, la boîte à air, les roulements de roue ou de bras oscillant, tous les éléments électriques ainsi que les mises à l'air. Les infiltrations d'eau pourraient endommager ces éléments.

Après utilisation dans des conditions normales

Décrasser à l'eau tiède mélangée à un détergent doux à l'aide d'une éponge douce puis rincer abondamment. Un chiffon humide déposé quelques minutes sur les pièces ayant des taches plus tenaces et des insectes permettra de décoller les saletés en douceur.

Après utilisation sous la pluie, à proximité de la mer ou sur des routes salées:

Nettoyer la moto à l'eau froide additionnée de détergent doux : ne pas utiliser d'eau chaude, celle-ci augmenterait l'action corrosive du sel. Protéger le véhicule de la corrosion en vaporisant un produit anticorrosion sur toutes surfaces métalliques, chromées ou nickelées.

Après nettoyage :

Sécher les éléments de carrosserie à l'aide d'une peau de chamois ou d'un papier absorbant doux. Après avoir été séché avec un chiffon jetable à usage unique, la chaîne de transmission devra être lubrifiée avec un lubrifiant spécifique pour éviter que celle-ci ne rouille. Il est conseillé de frotter les éléments chromés ou en acier inoxydable (y compris le système d'échappement) avec un produit d'entretien pour chrome. Un produit anticorrosion sera à vaporiser sur toutes surfaces métalliques, chromées ou nickelées. Lubrifier les axes pivots, boulons et écrous. Appliquer de la cire sur toutes les parties pointes.

Attention

Précautions particulières: Ne jamais utiliser de produits lubrifiants ou gras sur les éléments de freinage. Ceci pourrait diminuer l'efficacité du freinage et causer un accident.

Toujours utiliser un dégraissant spécifique pour les systèmes de freinage

Les droits d'auteur rattachés au présent manuel et son interprétation ultime nous appartiennent. En aucun cas, ce document ou l'une de ses parties ne peut être reproduit ni cédé sans notre autorisation écrite préalable.

Toutes les informations, descriptions, illustrations et spécifications y figurant reflètent l'état de nos connaissances au moment de la publication. Nous nous réservons cependant le droit de modifier le présent manuel à tout moment dans l'éventualité d'améliorations ou autres changements.

Les spécifications et paramètres du produit sont par ailleurs susceptibles d’être modifiés sans préavis!

La configuration du produit et la disponibilité des pièces de rechange peuvent varier en fonction du pays ou de la zone géographique. Pour en savoir plus à ce sujet, veuillez consulter tout distributeur local !

distributeur local:

SIMA

4, rue des Bonnes Filles Levernois

21200-BEAUNE

FRANCE

mash-motors.fr

Trouvez votre revendeur

mash

@MASH_MOTORCYCLES

@MASHMOTORCYCLES

@MASH MOTORS FRANCE
