UAPM50E - Purificateur d'air SHARP - Notice d'utilisation et mode d'emploi gratuit

Type de produit	Purificateur d'air avec piège à moustiques
Marque	SHARP
Modèle	UAPM50E
Dimensions (L x P x H)	394 x 281 x 540 mm
Poids	6,1 kg
Alimentation	220-240 V ~ 50-60 Hz
Consommation (MAX)	51 W
Consommation (MED)	17 W
Consommation (SLEEP)	4,0-6,0 W
Débit d'air (MAX)	306 m³/h
Débit d'air (MED)	186 m³/h
Débit d'air (SLEEP)	48-90 m³/h
Surface recommandée	Jusqu'à 40 m²
Surface recommandée ions Plasmacluster haute densité	Jusqu'à 23 m²
Technologie	Plasmacluster 7000 haute densité
Filtres	Pré-filtre (lavable), Filtre désodorisant (non lavable), Filtre HEPA (non lavable, capte 99,97% des particules ≥0,3 µm)
Piège à moustiques	Lampe UV + feuille de colle adhésive
Modes de fonctionnement	Automatique (AUTO), Veille (SLEEP), Douche d'ions propres (60 min)
Longueur du cordon	2,0 m

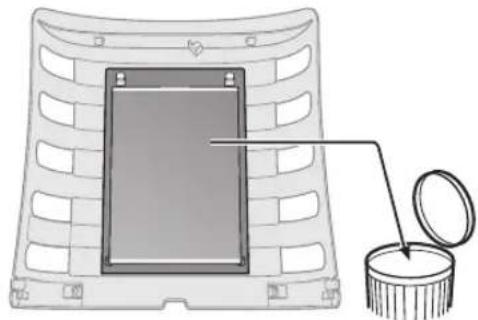

Période de remplacement feuille de colle	Environ 2 mois (24h/24)
Période de remplacement filtres (HEPA et désodorisant)	Environ 10 ans (selon utilisation)
Références pièces de rechange	Filtre HEPA : UZ-PM5HF, Filtre désodorisant : UZ-PM5DF, Feuille de colle : UZ-PM5ST
Capteurs	Capteur de poussière, Capteur d'odeurs
Entretien	Nettoyer régulièrement le pré-filtre (aspirateur ou lavage doux). Ne pas laver les filtres HEPA ou désodorisant. Essuyer l'extérieur avec un chiffon doux sec.
Sécurité	Débrancher avant nettoyage. Ne pas utiliser près de gaz, flamme ou vapeur. Ne pas insérer d'objets dans les ouvertures.

FOIRE AUX QUESTIONS - UAPM50E SHARP

Comment installer le filtre et la feuille de colle ?

Retirez le panneau de capture inférieur, puis le pré-filtre. Sortez les filtres de leur sac plastique et replacez-les. Pour la feuille de colle, retirez le film protecteur, accrochez-la aux crochets supérieurs et insérez-la dans les crochets inférieurs. Replacez le panneau.

Comment utiliser la fonction piège à moustiques ?

Appuyez sur le bouton MOSQUITO CATCHER pour allumer la lampe UV. Sélectionnez la vitesse MAX pour une efficacité maximale. La feuille de colle doit être installée et changée régulièrement.

Que signifie le clignotement du voyant GLUE SHEET ?

Le voyant clignote environ 2 mois après la dernière réinitialisation, indiquant qu'il est temps de remplacer la feuille de colle. Après remplacement, appuyez sur MOSQUITO CATCHER pendant 3 secondes pour réinitialiser le minuteur.

Comment nettoyer les filtres ?

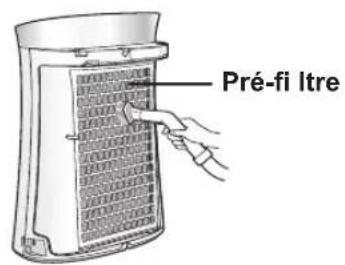

Le pré-filtre peut être aspiré ou lavé avec un détergent doux et séché à l'air. Le filtre HEPA et le filtre désodorisant ne se lavent pas ; aspirez-les doucement avec précaution. Ne nettoyez jamais le côté non-attaché du HEPA.

Quand remplacer les filtres HEPA et désodorisant ?

La durée de vie est d'environ 10 ans, mais dépend de l'utilisation. Remplacez-les lorsque les performances diminuent (odeurs persistantes, moins d'efficacité). Utilisez les modèles UZ-PM5HF et UZ-PM5DF.

Pourquoi la lampe UV LIGHT est-elle éteinte ?

Vérifiez que le panneau de capture est correctement fixé. Si le panneau est détaché, un capteur d'aimant coupe l'UV pour des raisons de sécurité. Fixez bien le panneau.

Comment régler la sensibilité du capteur de poussière/odeur ?

Éteignez l'appareil. Maintenez enfoncé le bouton CLEAN ION SHOWER pendant plus de 3 secondes. La sensibilité alterne entre Low (moins sensible, voyant rouge constant) et High (plus sensible, voyant vert constant). Le réglage se sauvegarde automatiquement après 8 secondes.

Que faire si aucun moustique n'est piégé ?

Assurez-vous que les fenêtres et portes sont fermées et que l'appareil n'est pas exposé à un courant d'air (climatisation, ventilateur). Essayez de déplacer l'appareil à un autre endroit. La feuille de colle doit être changée si elle est pleine.

Comment désactiver les voyants lumineux ?

Appuyez sur le bouton CLEAN ION SHOWER pendant 3 secondes pour éteindre les voyants SIGNAL DE POUSSIÈRE ET D'ODEUR et PLASMACLUSTER. Les lumières CATCH, UV et GLUE SHEET seront atténuées. En mode SLEEP, ils s'éteignent automatiquement.

Que signifie le mode Douche d'ions propres ?

Ce mode libère des ions Plasmacluster à haute densité et un puissant courant d'air pendant 60 minutes. Il est activé en appuyant sur le bouton CLEAN ION SHOWER. Après ce temps, l'appareil revient au mode précédent.

MODE D'EMPLOI UAPM50E SHARP

• N'utilisez pas de liquides volatils.

"Plasmacluster" et "Device of a cluster of grapes" sont des marques déposées de Sharp Corporation.

• Le chiffre exprimé dans cette technologie indique le nombre approximatif d'ions fournis dans un volume d'air de 1 cm³, mesuré au centre d'une pièce avec la zone de plancher applicable « plasmacluster 7000 haute densité » (à 1,2 m au-dessus du sol) à un niveau de vent moyen en mode de purification de l'air, lorsqu'un purificateur d'air utilisant le dispositif évolutif de plasmacluster ion à haute densité est placé près d'un mur. Ce produit est équipé d'un appareil correspondant à cette capacité.

Type auto-portant

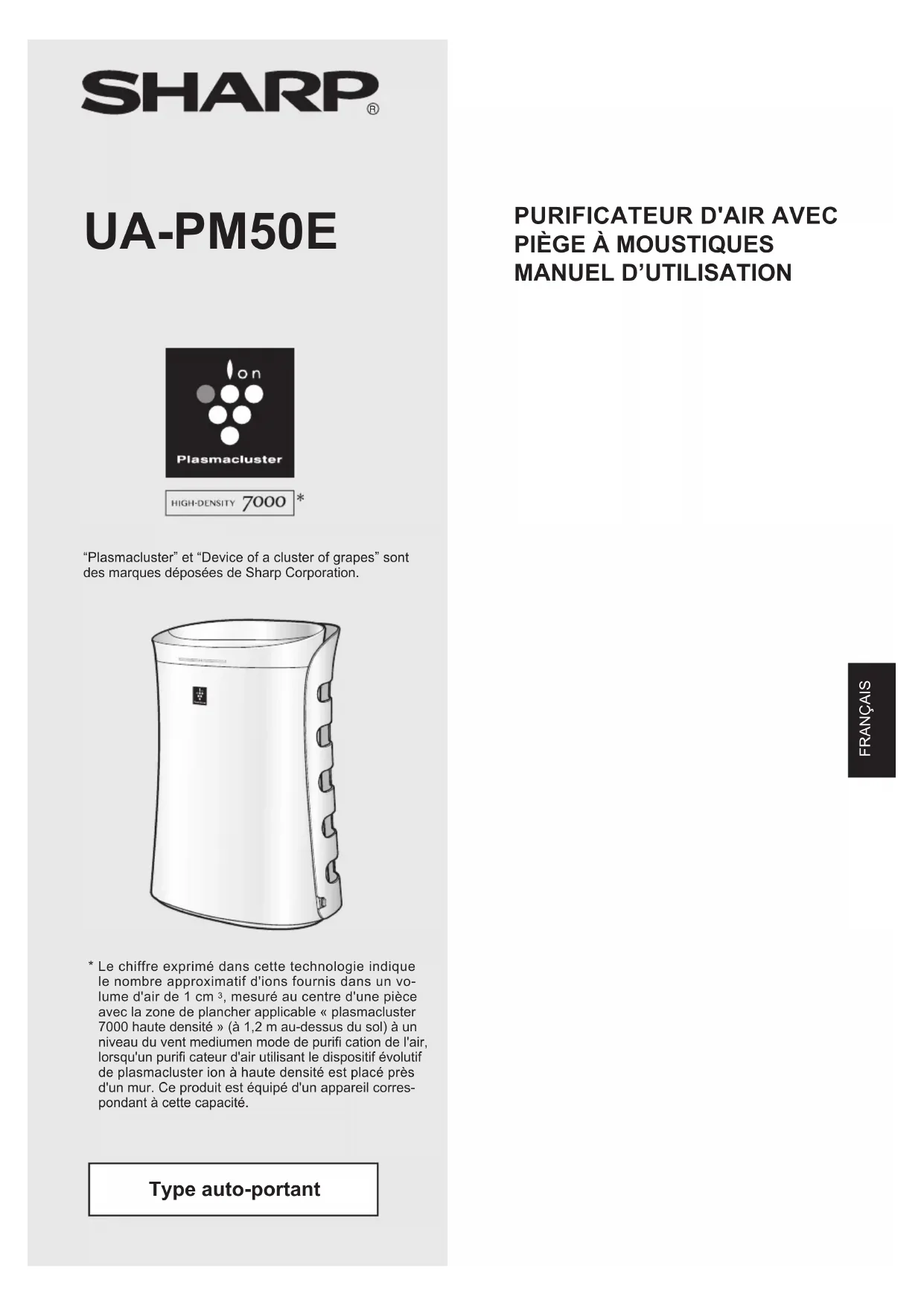

PURIFICATEUR D'AIR AVEC PIÈGE À MOUSTIQUES MANUEL D'UTILISATION

Veuillez lire ces instructions avant d'utiliser votre nouveau purificateur d'air.

Le purificateur d'air achemine l'air de la pièce par l'entrée d'air, le fait passer à l'intérieur de l'appareil par un pré-filtre, un filtre désodorisant lavable et un filtre HEPA, puis l'air est évacué par la sortie d'air. Le filtre HEPA peut arrêter 99,97 % des particules de poussière, jusqu'à une taille de 0,3 microns, passant par le filtre.

Le filtre désodorisant absorbe graduellement les odeurs qui le traversent.

Certaines odeurs absorbées par les filtres peuvent se dégrader avec le temps et se dégager sous forme de nouvelle odeur. Suivant le lieu d'utilisation, et surtout dans des conditions extrêmes (beaucoup plus exigeantes qu'une utilisation domestique normale), cette odeur risque de devenir forte dans un laps de temps plus court qu'à la normale. Si l'odeur persiste, les filtres doivent être remplacés.

FONCTIONS

Le purificateur d'air avec piège à moustiques protège la santé de votre famille en attrapant les moustiques et en purifiant l'air à l'aide de la technologie plasmacluster.

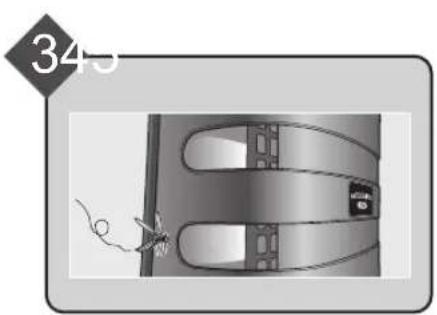

Capture les moustiques avec du matériel sans insecticide.

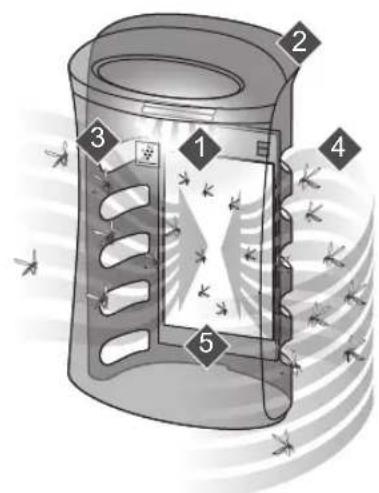

5 étapes efficaces* basées sur les résultats de recherches sur les habitudes des moustiques, et en utilisant la fonction du purificateur d'air.

*1 En collaboration avec l'Institut de recherche Médicale, Malaisie

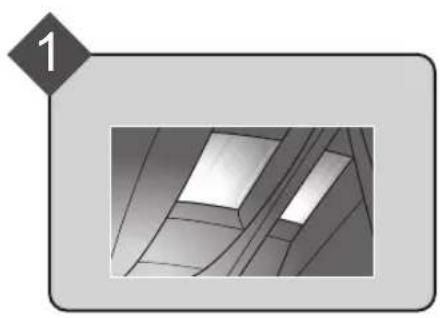

La lampe UV attire les moustiques

Couleur « moire » attirante

Conception d'entrée idéale

Débit d'air et aspiration puissants

Feuille de colle forte

Plasmacluster 7000 haute densité

Plasmacluster traite l'air à peu près de la même façon que la nature se purifie en émettant un mélange équilibré d'ions positifs et négatifs.

Système de filtration

Capte la poussière*2

Le pré-filtre attrape la poussière et les autres grosses particules en suspension dans l'air.

Réduit les odeurs

Le filtre désodorisant absorbe la plupart des odeurs domestiques.

Réduit les niveaux de pollen et de moissure*2

Le filtre HEPA capte 99,7 % des particules jusqu'à 0,3 microns.

*2 Lorsque de l'air passe par le système de filtration.

Fonctionnement silencieux lors de la capture des moustiques au moment du sommeil

Lorsque vous passez en mode veille, il fonctionne silencieusement avec les voyants des signaux Plasmacluster et Poussière et Odeur éteints, la lampe UV brille moins, alors que la fonction de capture des moustiques est toujours activée.

TABLE DES MATIÈRES

INSTRUCTIONS IMPORTANTES DE

SÉCURITÉ FR-2

NOMENCLATURE FR-4

INSTALLATION DU FILTRE ET DE LA

FEUILLE DE COLLE FR-6

FONCTIONNEMENT FR-8

FONCTIONS UTILES FR-10

ENTRETIEN ET MAINTENANCE FR-12

INSTRUCTIONS POUR LE

REMPLACEMENT FR-14

DÉPANNAGE FR-16

Merci d'avoir acheté un purificateur d'air SHARP. Veuillez lire ce manuel attentivement.

Avant d'utiliser cet appareil, assurez-vous de lire le paragraphe : « Instructions importantes de sécurité. »

Après l'avoir lu, conservez le manuel à portée de main pour une utilisation future.

Pour votre référence, nous recommandons de conserver ce manuel à un endroit où vous pouvez le consulter à tout moment.

INSTRUCTIONS IMPORTANTES DE SÉCURITÉ

Lorsque vous utilisez des appareils électriques, des précautions élémentaires de sécurité doivent être suivies, notamment les suivantes :

AVERTISSEMENT - Pour réduire le risque d'électrocution, d'incendie ou de blessures corporelles :

• Lisez toutes les instructions avant d'utiliser l'appareil. Utilisez uniquement une prise 220-240 volts.
• N'utilisez pas l'appareil si le cordon d'alimentation ou la fiche est endommagé ou si la connexion à la prise murale est desserrée.
• Retirez régulièrement la poussière de la fiche d'alimentation.
• N'introduisez pas les doigts ou des objets étrangers dans l'entrée ou l'évacuation d'air.
• Lorsque vous retirez la prise d'alimentation, tenez toujours la prise et ne tirez jamais sur le cordon d'alimentation.

Un choc électrique et/ou un incendie dû à un court-circuit peuvent en résulter.

Veillez à ne pas endommager le cordon d'alimentation, car cela pourrait provoquer un choc électrique, une chaleur excessive ou des incendies. - N'enlevez pas la prise lorsque vos mains sont mouillées. - N'utilisez pas cet appareil près d'appareils à gaz ou de cheminées ouvertes. - Retirez la fiche d'alimentation de la prise murale avant de nettoyer l'appareil et quand vous ne l'utilisez pas.

Des chocs électriques dus à une mauvaise isolation et/ou un incendie dû à un court-circuit peuvent en résulter.

• Lors du nettoyage de l'appareil, ou lorsque l'appareil n'est pas utilisé, veillez à débrancher l'appareil. Un choc électrique et/ou un incendie provenant d'un court-circuit peuvent en résulter.
• Si le cordon d'alimentation est endommagé, il doit être remplacé par le fabricant, son agent de service, le centre de service agréé Sharp ou une personne de qualification similaire afin d'éviter tout danger.
• Ne faites pas fonctionner l'appareil en même temps que vous utilisez un insecticide en aérosol, ou dans une pièce où se trouvent des résidus huileux, de l'encens, des flammèches provenant de cigarettes allumées, des fumées provenant de produits chimiques, ou dans un endroit où l'appareil risque d'être mouillé, comme par exemple une salle de bains.
• Soyez prudent lors du nettoyage. Les nettoyants corrosifs risquent d'endommager l'extérieur de l'appareil.
• Seul un centre de service agréé Sharp doit entretenir ce purificateur d'air. Contactez le centre de service le plus proche en cas de problème, de réglage ou de réparation.
• Cet appareil peut être utilisé par des enfants à partir de 8 ans et par des personnes ayant des capacités physiques, sensorielles ou mentales réduites, ou manquant d'expérience et de connaissances, si elles sont supervisées ou si elles ont reçu des instructions concernant l'utilisation de l'appareil. Les enfants ne doivent pas jouer avec l'appareil. Le nettoyage et l'entretien de l'appareil ne doivent pas être effectués par des enfants sans surveillance.

REMARQUE : interférences TV ou radio

Si ce purificateur d'air crée des interférences avec les signaux TV ou radio, essayez de remédier aux interférences en prenant une ou plusieurs des mesures suivantes :

• Réorientez ou déplacez l'antenne.
• Augmentez la distance entre l'appareil et le récepteur radio/TV.
• Connectez l'équipement à une prise sur un circuit différent de celui auquel le récepteur est connecté.
• Consultez le revendeur ou un technicien radio/TV expérimenté.

PRÉCAUTIONS CONCERNANT L'UTILISATION

• Ne bloquez pas l'entrée et/ou la sortie d'air.
• N'utilisez pas l'appareil sur ou à proximité d'objets chauds, comme une cuisinière ou un radiateur, ou près d'une source de vapeur.
• Ne couchez pas l'appareil lorsque vous l'utilisez. Tenez toujours la poignée à l'arrière de l'appareil lorsque vous le déplacez.
• Ne l'utilisez pas sans le filtre à l'intérieur de l'appareil.
• Ne pas laver ni réutiliser le filtre HEPA et le filtre désodorisant.

Non seulement l'efficacité du filtre n'est pas accrue, mais cela présente également des risques d'électrocution ou de dysfonctionnement.

• Ne regardez pas directement la lampe UV. La lampe UV répond aux normes IEC (62471).

PRÉCAUTIONS CONCERNANT LA FEUILLE DE COLLE

• Manipulez la feuille de colle avec précaution. Évitez que les enfants ou les animaux domestiques ne touchent la surface collante.
• Si le matériau de la colle adhère aux mains ou aux vêtements, lavez-les rapidement et soigneusement avec du savon et de l'eau après avoir enlevé le matériau en utilisant de l'huile de cuisson.
• La poussière et la saleté qui s'accumulent sur la feuille peuvent réduire l'efficacité de la feuille de colle.
• Si aucun moustique n'est piégé sur la feuille, essayez de changer l'emplacement de cet appareil. Lors de l'élimination, procédez conformément aux lois et règlements locaux en vigueur.
• Il s'agit d'un produit de type adhésif complètement sûr. Aucun ingrédient toxique.

CONSIGNES D'INSTALLATION

• Lorsque vous utilisez l'appareil, éloignez-le de tout appareil utilisant des ondes électriques tel que télévision ou radio pour éviter toute interférence électrique.
• Évitez l'utilisation dans des emplacements où des meubles, des tissus ou autres objets peuvent entrer en contact avec l'entrée et/ou la sortie d'air et limiter le flux d'air.
• Évitez l'utilisation dans des emplacements où l'appareil est exposé à de la condensation ou des changements drastiques de température. Il convient d'utiliser l'appareil à une température ambiante de 0 - 35 °C.
• Placez-le sur une surface stable avec suffisamment de circulation d'air. Lorsque l'appareil est placé sur une surface à moquette épaisse, il peut vibrer légèrement.
• Évitez les emplacements où de la graisse et de la fumée sont générées.

La surface de l'appareil pourrait se fissurer.

• La capacité de collecte de la poussière de l'appareil est efficace même lorsqu'il est proche du mur, mais les murs et le sol environnants peuvent se salir. Veuillez placer l'appareil à distance du mur. Le mur situé directement derrière la sortie d'air peut se salir avec le temps. Lorsque vous utilisez l'appareil pendant une période prolongée au même endroit, nettoyez périodiquement les murs adjacents.

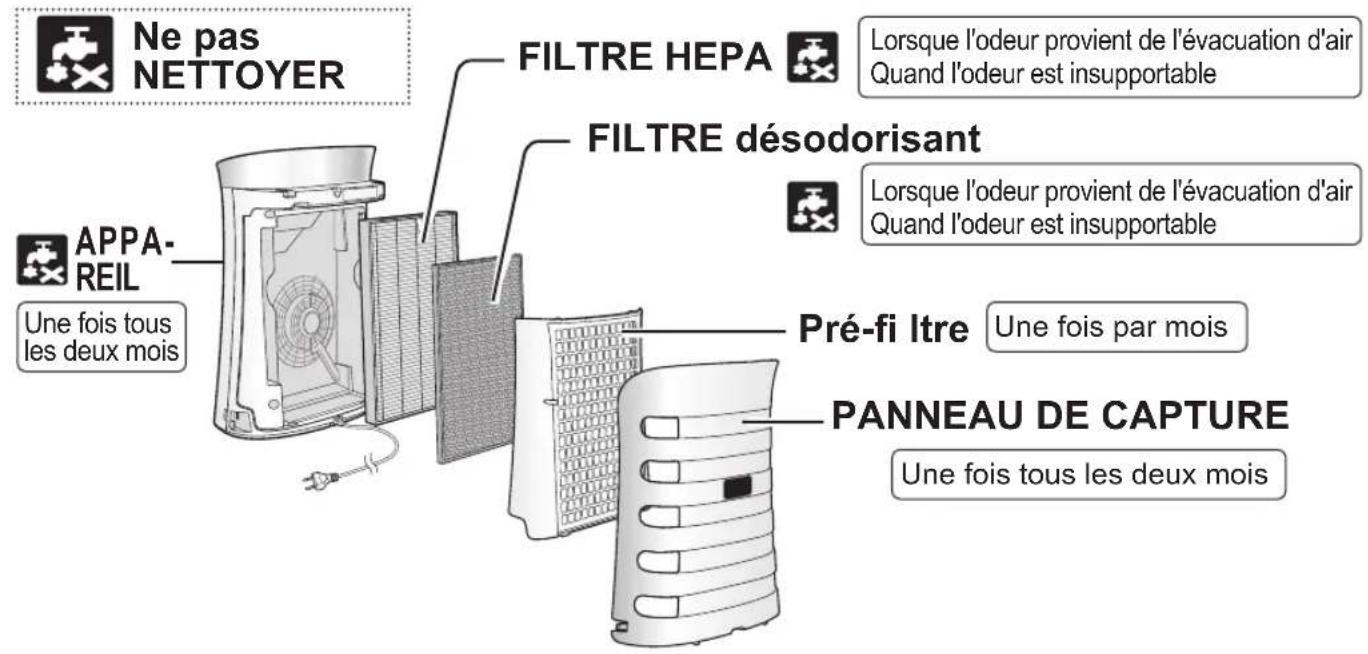

Suivez les instructions de ce manuel pour un entretien et une maintenance corrects des filtres.

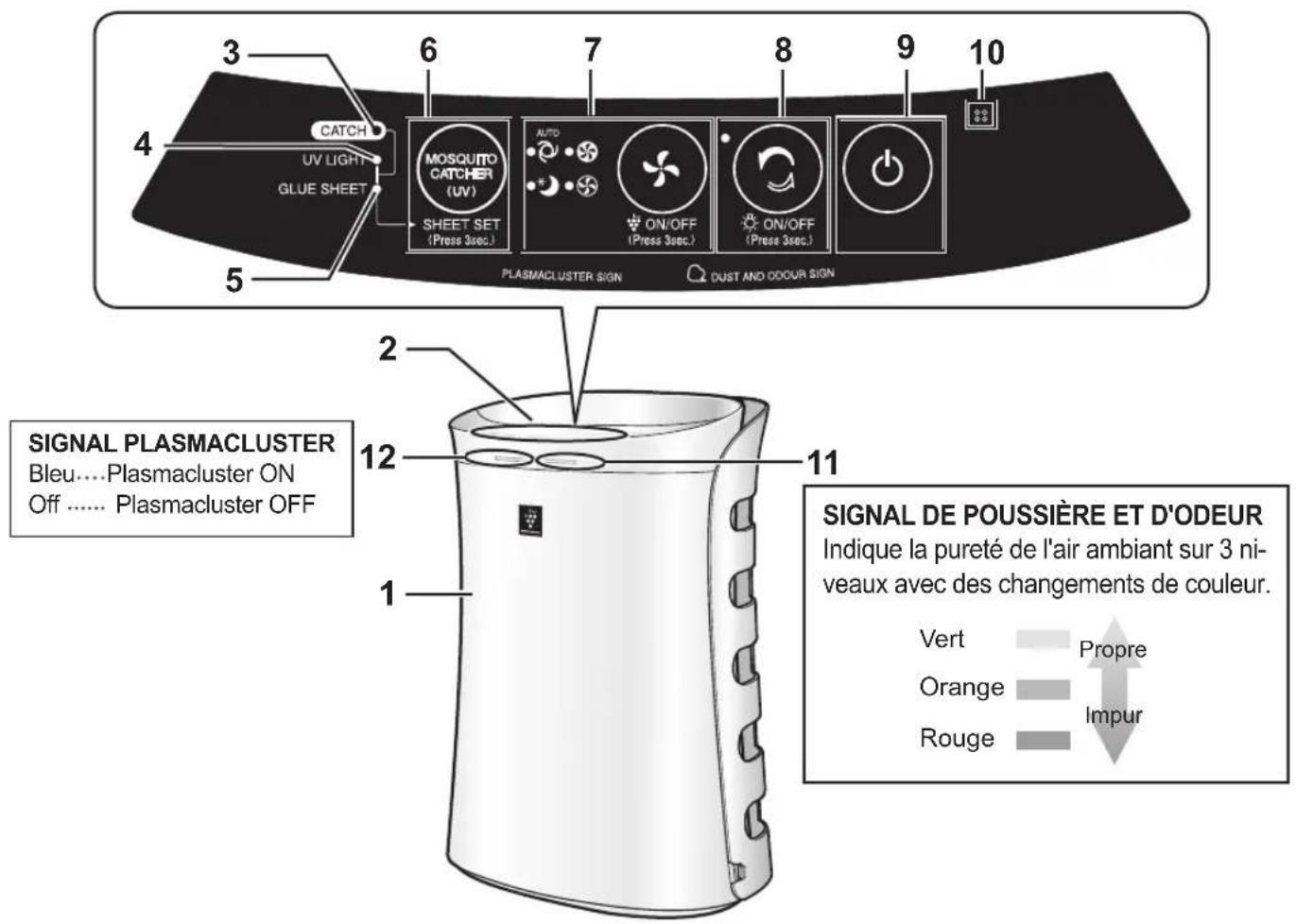

NOMENCLATURE

AVANT

1	Appareil principal	7	Bouton MODE, Voyant lumineux (vert) (Presser 3 sec.) Touche Ion Plasmacluster ON/OFF
2	Évacuation d'air	8	Touche CLEAN ION SHOWER, Voyant lumineux (vert) (Pressez 3 sec.) Touche Voyant ON/OFF
3	Voyant lumineux CATCH(Bleu)
4	Lampe UV LIGHT (bleue)	9	Touche ON/OFF
5	Voyant GLUE SHEET (Feuille de colle) (bleu)	10	Détecteur d'odeur
6	Touche MOSQUITO CATCHER (PIEGE À MOUSTIQUES) (Appuyez pendant 3 sec.) Touche SHEET SET	11	SIGNAL DE POUSSIÈRE ET D'ODEUR (DUST AND ODOUR SIGN)
		12	SIGNAL PLASMACLUSTER (PLASMACLUSTER SIGN)

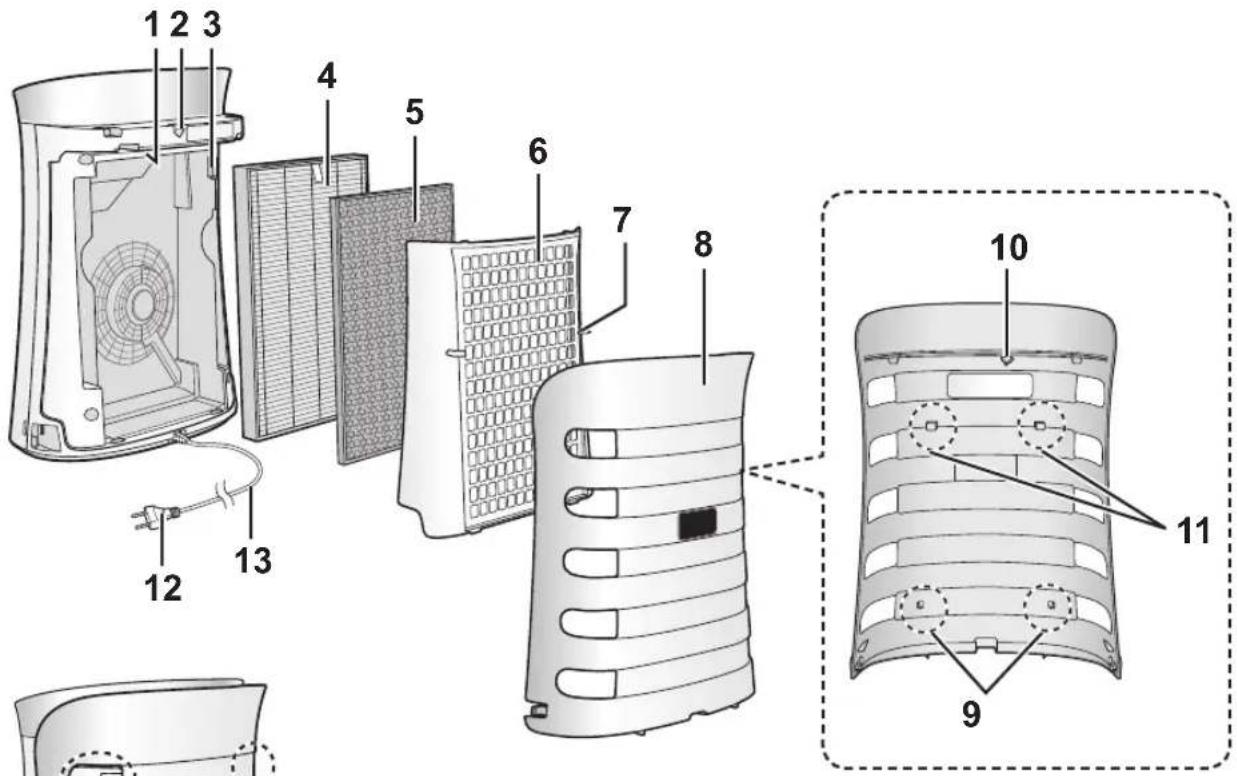

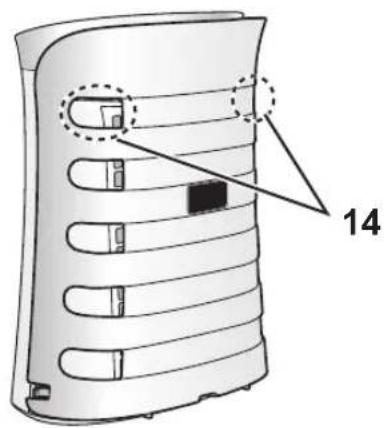

ARRIÈRE

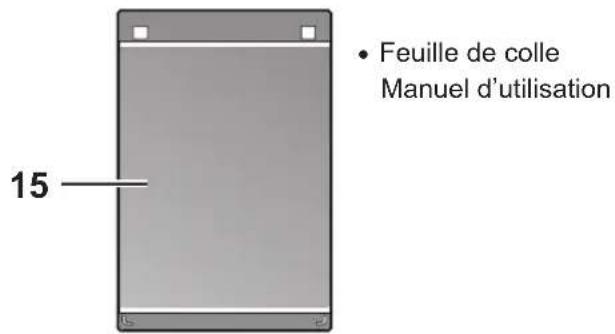

INCLUS

• Feuille de colle : 1 pièce

X3 SETS

1	Lampe UV	9	Crochets du fond
2	Capteur d'aimant	10	Aimant
3	Capteur de poussière / Filtre du cap- teur de poussière	11	Crochets supérieurs
4	Filtre HEPA	12	Fiche d'alimentation
5	Filtre désodorisant	13	Cordon d'alimentation
6	Pré-fi Itre	14	Poignées
7	Attaches du pré-fi Itre	15	Feuille de colle
8	Panneau de capture

INSTALLATION DU FILTRE ET DE LA FEUILLE DE COLLE

Pour maintenir la qualité du filtre et de la feuille de colle, ceux-ci sont installés dans l'unité principale et emballés dans un sac en plastique. Veuillez à retirer le filtre et la feuille de colle du sac en plastique avant d'utiliser l'appareil.

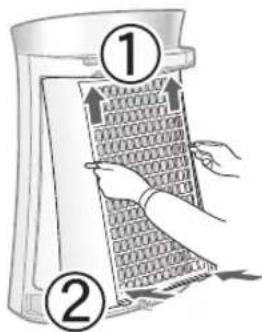

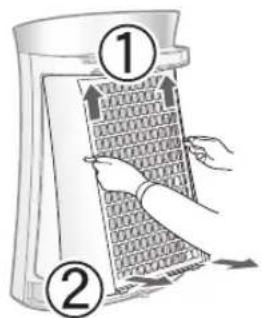

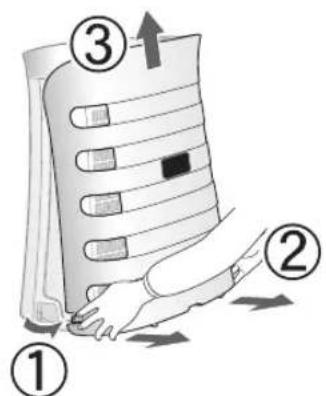

1. Retirez le panneau de capture de la partie inférieure.

2. Tenez les attaches du pré-filtre, soulevez-le et retirez-le de sa partie inférieure.

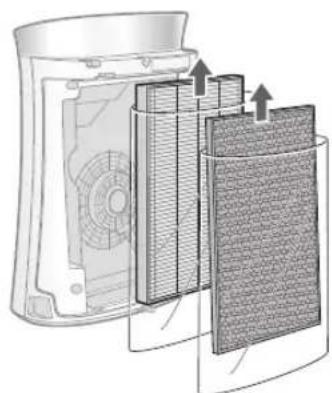

3. Retirez les sacs en plastique et retirez le filtre.

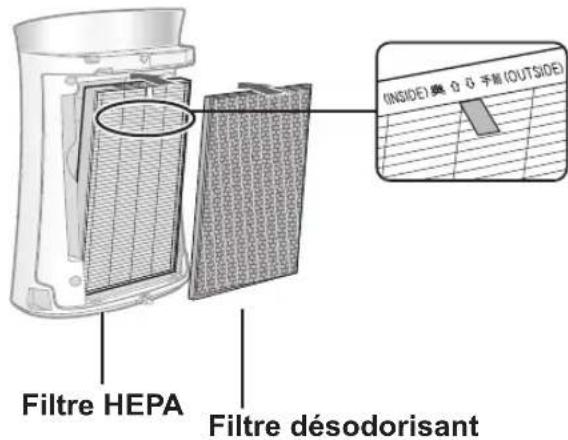

4. Placez le filtre à l'intérieur de l'unité principale.

5 Tenez les attaches du pré-filtre, soulevez-le et retirez-le de sa partie inférieure.

6 Retirez le sac en plastique et sortez-en la feuille de colle.

• Conservez la feuille de colle supplémentaire à l'abri des rayons directs du soleil et posez-la à plat, face collante vers le haut.

7 Accrochez la feuille de colle aux crochets supérieurs, puis insérez-la dans les crochets inférieurs.

8 Retirez lentement le film protecteur à partir du coin de la feuille de colle.

• Jetez le film protecteur comme déchet combustible. Veillez à ce que sa partie inférieure soit correctement insérée dans les crochets inférieurs.

Prenez garde que la feuille de colle ne colle pas aux cheveux et aux vêtements.

9 Replacez le panneau de capture sur l'unité principale.

FONCTIONNEMENT

AIR PROPRE

DÉMARRAGE

ARRÊT

• Sélectionnez la vitesse de ventilation désirée.

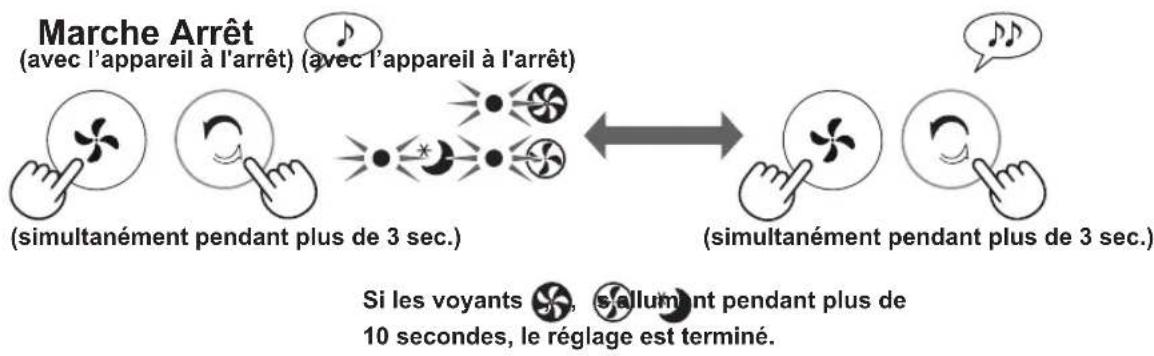

• À moins que le cordon d'alimentation ait été débranché, le fonctionnement reprend dans le mode précédemment utilisé.

DOUCHE D'IONS PROPRES

Libère des ions Plasmacluster à haute densité et émet un puissant courant d'air pendant 60 minutes.

DÉMARRAGE

REMARQUE

• Si Ion Plasmacluster est désactivé, l'ion Plasmacluster ne sera pas libéré.
• Lorsque l'opération est terminée, l'appareil retourne au mode de fonctionnement précédent. Il est possible de changer de mode ou de l'éteindre pendant ce mode.

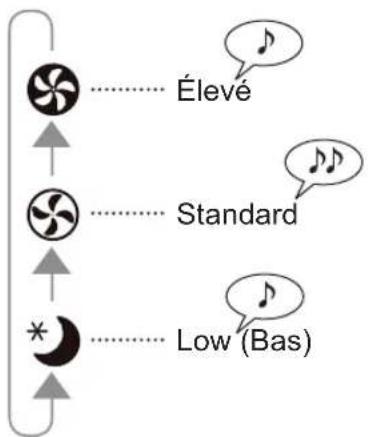

VITESSE DE VENTILATION

REMARQUE

AUTO

• La vitesse de ventilation change automatiquement en fonction de la quantité d'impuretés dans l'air. Les capteurs détectent les impuretés pour une purification efficace de l'air.

SLEEP (VEILLE)

L'appareil fonctionne très silencieusement et la vitesse du ventilateur change automatiquement en fonction de la quantité d'impuretés dans l'air.

Il atténuera la luminosité des lampes suivantes : Lampe CATCH / Lampe UV Light / Lampe GLUE SHEET / UV Light à l'arrière.

Le SIGNAL POUSSIÈRE ET ODEUR / PLASMACLUSTER s'éteint automatiquement.

Même si l'indicateur est éteint, l'ion Plasmacluster est libéré dans l'air, sauf si l'ion Plasmacluster est éteint en appuyant sur

PIÈGE À MOUSTIQUES

Utilisez cette fonction pour piéger les moustiques.

La fonction de capture des moustiques (lampe CATCH) s'allume lorsque UV LIGHT et FEUILLE DE COLLE fonctionnent correctement.

Sélectionnez le mode Max pour attraper les moustiques plus efficacement.

Plus le volume d'air est élevé, plus il est facile de capturer les moustiques.

Lampe CATCH

Lorsque la lampe UV LIGHT est allumée et que la lampe GLUE SHEET est allumée, la lampe CATCH est allumée.

Lorsque la lampe UV LIGHT est éteinte ou que la lampe GLUE SHEET clignote, la lampe CATCH est éteinte.

Lampe UV LIGHT

Lorsque l'on appuie sur le bouton du piège à moustiques, la lampe UV LIGHT s'allume et inversement.

UV LIGHT

inactif

Lorsque le panneau de capture se détache, UV LIGHT est automatiquement désactivé par le capteur d'aimant. Vérifiez si le panneau de capture est correctement fixé.

UV LIGHT

Lorsque la lampe UV LIGHT clignote, UV LIGHT a échoué. Contactez le centre de service autorisé par Sharp.

clignotement

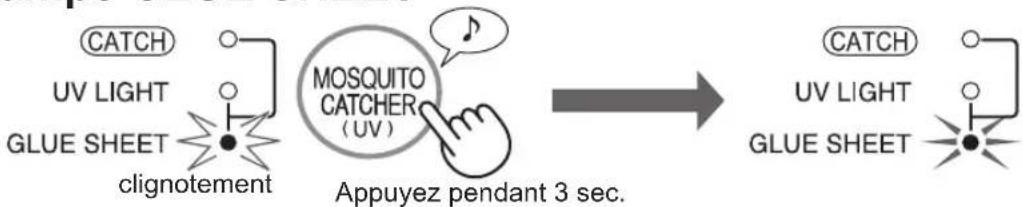

Lampe GLUE SHEET

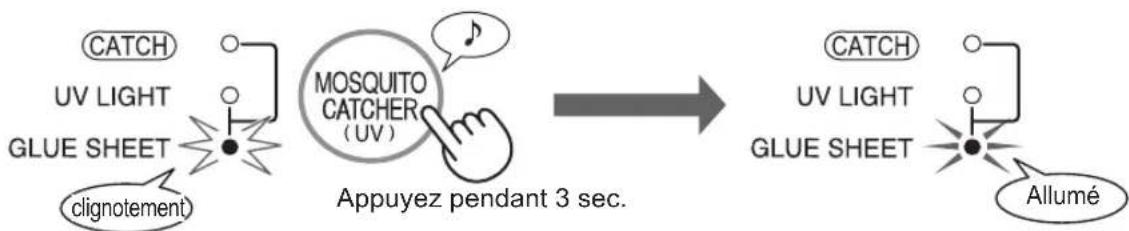

• La lampe Glue Sheet clignotante indique qu'il est temps de changer la feuille de colle.

① Remplacez par une nouvelle feuille. (Réf. FR-15) ② Appuyez sur le bouton de capture des moustiques pendant 3 secondes. ③ La lampe Glue Sheet s'allume au lieu de clignoter.

• La lampe Glue Sheet clignote pendant environ 2 mois (24 heures x 60 jours) après avoir appuyé sur le bouton Mosquito Catcher pendant 3 secondes. Lors de la première utilisation du produit, après l'insertion de la fiche d'alimentation dans la prise et la mise sous tension, le témoin lumineux de feuille de colle clignote par défaut. Installez la feuille de colle sur le panneau du piège à moustique (Réf. FR-7), puis appuyez sur le bouton de capture des moustiques pendant 3 secondes.
• Nous vous recommandons de maintenir ce purificateur d'air en fonctionnement autant que possible pour maximiser sa fonction, sauf pour échanger le filtre et la feuille de colle.

FONCTIONS UTILES

CONTRÔLE DE LA LUMINOSITÉ

Vous pouvez éteindre le SIGNAL DE POUSSIÈRE ET D'ODEUR/PLASMACLUSTER quand ils s'allument.

Marche / Arrêt

Le SIGNAL DE POUSSIÈRE ET D'ODEUR / PLASMACLUSTER s'éteint.

Il atténuera la luminosité de la lampe suivante.

Lampe CATCH / Lampe UV Light / Lampe GLUE SHEET / UV Light à l'arrière.

• Lorsque l'appareil redémarre son fonctionnement, Light Control reprend son réglage avant de s'éteindre.
• En mode veille, Light Control est disponible.

Lorsque Plasmacluster Ion est activé (ON), le signe PLASMACLUSTER s'allume. (bleu)

(En fonctionnement)

Marche Arrêt

Réglez sur « Low » si le SIGNAL DE POUSSIÈRE ET D'ODEUR est constamment rouge pour réduire la sensibilité, et réglez sur « High » si le SIGNAL DE POUSSIÈRE ET D'ODEUR est constamment vert pour augmenter la sensibilité.

(avec l'appareil à l'arrêt)

plus de 3 sec.

Sélectionne la sensibilité de détection du capteur.

REMARQUE

• Si la touche ON/OFF n'est pas pressée dans les 8 secondes suivant le réglage de la sensibilité du détecteur, le réglage est sauvegardé automatiquement.
• La sensibilité du détecteur sera sauvegardée même si l'appareil est débranché.

REDÉMARRAGE AUTOMATIQUE

Si l'appareil est débranché ou s'il y a une panne de courant, l'appareil reprendra son fonctionnement avec les réglages précédents après la restauration du courant.

Pour maintenir les performances optimales de ce purificateur d'air, veuillez nettoyer périodiquement l'appareil, y compris le filtre. Assurez-vous de débrancher le cordon d'alimentation de la prise murale avant d'effectuer tout entretien.

Pré-filtre

Enlevez doucement la poussière du pré-filtre, à l'aide d'un outil d'aspirateur ou d'un outil similaire.

ATTENTION

Ne pas exercer de pression excessive en frottant le pré-filtre.

REMARQUE

Comment nettoyer les salissures difficiles à enlever

Pré-filtre

1. Ajoutez une petite quantité de détergent de cuisine avec de l'eau et faites tremper pendant environ 10 minutes.
2. Rincez le panneau arrière avec de l'eau propre.
3. Séchez bien le panneau arrière dans un espace bien ventilé.

PANNEAU DE CAPTURE

Retirez la feuille de colle et le bac à moustiques, puis retirez délicatement la poussière du panneau de capture à l'aide d'un accessoire d'aspirateur ou d'un outil similaire.

ATTENTION

Ne pas exercer de pression excessive en frottant le panneau de capture.

FILTRES

Filtre HEPA

Enlevez doucement la poussière du filtre HEPA, à l'aide d'un outil d'aspirateur ou d'un outil similaire.

Attache

Filtre désodorisant

ATTENTION

Ne LAVEZ pas dans l'eau et ne SECHEZ pas au soleil.

Les filtres sont fragiles, faites attention à ne pas exercer trop de pression.

Filtre HEPA

Ne procédez à la maintenance que sur le côté sur lequel l'attache est présente.

Ne nettoyez pas le côté opposé; sinon, le filtre sera endommagé.

Filtre désodorisant

La maintenance peut être effectuée des deux côtés.

APPAREIL

Séchez avec un chiffon doux et sec

Pour les taches ou saletés tenaces, utilisez un chiffon doux humidifié avec de l'eau chaude.

ATTENTION

• N'utilisez pas de fluides volatils

Les diluants à base de benzène et poudres de polissage, etc., peuvent endommager la surface.

• N'utilisez pas de détergents.

Les ingrédients des détergents peuvent endommager l'appareil.

CAPTEURS

Capteur de poussière

Filtre du capteur de poussière

Capteur d'odeur

1. Retirez le panneau de capture.
2. Retirez le pré-filtre.
3. Retirez le filtre du capteur de poussière.
4. S'il est très sale, lavez-le à l'eau et séchez-le soigneusement.

Enlevez doucement la poussière du capteur d'odeur, à l'aide d'un outil d'aspirateur ou d'un outil similaire.

FILTRES

Période de remplacement : environ 10 ans après ouverture.

Ne pas laver et réutiliser les filtres.

La durée de vie du filtre et la période de remplacement sont basées sur la condition de fumer 5 cigarettes par jour et la puissance de collecte de la poussière et des odeurs est réduite de moitié par rapport à celle du nouveau filtre.

La durée de vie du filtre dépend de l'environnement de la pièce, de l'utilisation et de l'emplacement de l'appareil.

Nous recommandons de remplacer le filtre plus fréquemment si le produit est utilisé dans des conditions beaucoup plus sévères qu'une utilisation domestique normale.

REMPLACEMENT DU FILTRE

Filtre de remplacement

Modèle : UZ-PM5HF

Modèle : UZ-PM5DF

Filtre HEPA : 1 pièce

Filtre désodorisant : 1 pièce

Reportez-vous à la page FR-6 pour savoir comment installer le filtre lors du remplacement.

• Veuillez consulter votre revendeur pour acheter un filtre de remplacement.
• Utilisez uniquement un filtre conçu pour ce produit.

Mise au rebut du filtre

Veuillez éliminer le filtre usagé suivant les lois et régulations locales en vigueur.

Matériaux du filtre HEPA : Matériaux du filtre désodorisant :

-Filtre : Polypropylène

• Polypropylène, polyester, charbon actif

Cadre : polyester

Feuille de colle

Période de remplacement

Lorsque le voyant de la feuille de colle clignote.

Modèle : UZ-PM5ST

Remplacez la feuille de colle conformément au manuel d'utilisation inclus avec la feuille de colle de remplacement.

Veuillez jeter soigneusement la feuille de colle usagée.

Ne pas toucher la surface adhésive.

Après le remplacement, insérez la fiche d'alimentation et appuyez sur le bouton POWER et sur le bouton MOSQUITO CATCHER (UV) pendant 3 secondes.

Le voyant de la feuille de colle clignotera pendant environ 2 mois (24 heures x 60 jours), après l'insertion de la prise d'alimentation.

La durée avant le remplacement est d'environ 2 mois, mais elle peut être plus courte selon l'environnement de la pièce.

Vérifiez la feuille de colle de temps à autre.

• Veuillez consulter votre revendeur pour acheter une feuille de colle de remplacement.
• N'utilisez que des feuilles de colle conçues pour cet appareil.

Mise au rebut de la feuille de colle

Veuillez éliminer la feuille de colle remplacée conformément aux lois et règlements locaux sur l'élimination des déchets.

Matériaux de la feuille de colle :

Colle : polymère acrylique - Film : papier - Feuille de base : polycarbonate

DÉPANNAGE

Avant d'appeler le service après-vente, veuillez vous référer au diagramme de dépannage ci-dessous, le problème pouvant ne pas être lié à une panne.

SYMPTÔME REMÉDE (Quand il ne s'agit pas d'une panne)
Les odeurs et la fumée ne sont pas absorbées.	• Nettoyez ou remplacez les fi Itres s'ils paraisSENT très sales. (Réf. FR-13, FR-14)
Le SIGNAL DE POUSSIÈRE ET D'ODEUR s'allume en vert même lorsque l'air est impur.	• L'air peut être impur au moment de brancher l'appareil. Débranchez l'appareil, attendez une minute puis branchez l'appareil à nouveau.
Le SIGNAL DE POUSSIÈRE ET D'ODEUR est orange ou rouge lorsque l'air est pur.	• Le fonctionnement du capteur est affecté si le capteur d'odeurs et le fi Itre du capteur de poussière sont encrassés ou bouchés. Nettoyez doucément le capteur d'odeur et le fi Itre du capteur de poussière. (Réf. FR-13).
Un bruit de claquement ou clic est audible dans l'appareil.	• Des bruits de claquement ou craquement peuvent se faire en-tendre lorsque l'appareil générale des ions.
L'air refoulé dégage une odeur.	• Vérifi ez si les fi Itres sont très sales. • Nettoyez ou remplacez les fi Itres. • Les purifi cateurs d'air Plasmacluster émettent de légères traces d' ozone pouvant produces une odeur. Ces émissions d' ozone sont bien en depuis des niveaux de sécurité.
L'appareil ne fonctionne correctement pas lorsque de la fumée de cigarette est présente dans l'air.	• L'appareil est-il installé dans un emplacement rendant difficile cile pour le capteur de détecter la fumée de cigarette? • Le fi Itre du capteur de poussière est-il bloqué ou obstrué? (Dans ce cas, nettoyez le fi Itre.) (Réf. FR-13)
Le SIGNAL DE POUSSIÈRE ET D'ODEUR est éteint.	• Vérifi ez si les voyants lumineux du Mode OFF est selectionné. Appuyez surpendant 3 secondes pour allumer le rayon. (Réf. FR-10) • Vérifi ez si le mode SLEEP (Veille) est selectionné. Le SIGNAL DE POUSSIÈRE ET D'ODEUR / PLASMACLUSTER est éteint automatiquement après la sélection du mode de veille SLEEP.
Le SIGNAL DE POUSSIÈRE ET D'ODEUR change fréquemment de couleur.	• Le SIGNAL DE POUSSIÈRE ET D'ODEUR change automatiquement de couleurs à mesure que les impuretés sont détectées par le capteur de poussière et le capteur d'odeurs. La sensibilité de détention du capteur peut être diminuée. (Réf. FR-11)
La lampe CATCH est éteinte.	Veuillez vérifi er si les 2 voyants lumineux suivants sont allumée. 1) La lampe UV LIGHT s'allume en bleu. 2) Levoyant lumineux « GLUE SHEET » s'allume en bleu. Lorsque la lampe UV LIGHT est éteinte ou que la lampe GLUE SHEET clignote, la lampe CATCH ne s'allume pas.
La lampe UV LIGHT est éteinte.	Cette lampe est l'indicateur de l'UV Light à l'arrière. Si le panneau de capture se déconnecte ou n'est pas correctement réglé, la lampe UV LIGHT est automatiquement éteinte par le capteur d'aimant. Veuillez vérifi er si le panneau de capture est correctement fi xé.
La lampe UV LIGHT clignote.	UV Light n'a pas fonctionné. Veuillez appeler le centre de service autorisé par Sharp.
La lampe GLUE SHEET clignote.	C'est le moment du remplacement de la feuille de colle. Veuillez la replacer par une nouvelle feuille de colle.Ensuite, appuyez sur le bouton « Mosquito Catcher » pendant 3 secondes.
Aucun moustique n'est piégé sur la feuille de colle.	• Les fenêtres ou les portes ne sont-elles pas ouvertes? • N'étes-vous pas exposé au courant d'air, comme le climatiseur ou le ventilateur ⇒ Essayez de déplacer l'appareil.
Lorsque la colle se fixe sur les vêtems, la peau, le sol, etc.	• Essuyez-la avec de l'huile de cuisson, puis laver à l'eau et au savon.
La lampe de veille SLEEP clignote.	• Erreur de moteur de ventilateur. Mettez l'appareil hors tension. Attendez une minute, puis allumez l'appareil.

SPÉCIFICATIONS

Alimentation électrique 220-240 V 50-60 Hz
VentilateurVitesseFonctionnement	Vitesse de ventilation MAX MED			SLEEP (VEILLE)*1
	Puisance nominale (W) 51 17 4,0~6,0
	Débit d'air (m3/hr) 306 186 48~90
Taille de piece recommandée (m2)*2		~40
Dimension de piece recommandée pour l'ion Plasmacluster haute densité (m2)*3		~23
Longueur de cordon (m) 2,0
Dimensions (mm) 394 (L) x 281 (P) x 540 (H)
Poids (kg) 6,1

1. La vitesse de ventilation change automatiquement en fonction de la quantité d'impuretés dans l'air. 2. Taille d'une pièce appropriée pour faire fonctionner l'appareil à la vitesse maximale du ventilateur. Cela indique l'espace à partir duquel une certaine quantité de particules de poussière peut être extraite en 30 minutes (JEM1467). *3. Taille d'une pièce dans laquelle environ 7000 ions ont été mesurés par centimètre cube au centre de la pièce (à une hauteur d'environ 1,2 mètre du sol) lorsque l'appareil est placé près d'un mur et fonctionne à une vitesse MOYENNE de ventilateur.

Puissance en veille

Afin de faire fonctionner les circuits électriques lorsque la prise est branchée dans la prise murale, ce produit consomme 1,0 W de puissance en veille. Pour économiser de l'énergie, débranchez le cordon d'alimentation lorsque l'appareil n'est pas utilisé.

Attention : ce produit est marqué de ce symbole. Il indique que les produits électriques et électroniques usagés ne doivent pas être mélangés aux ordures domestiques. Il existe un système de collecte séparé pour ces produits.

A. Informations sur la mise au rebut (pour les utilisateurs domestiques)

1. Dans l'Union Européenne

SI VOUS SOUHAITEZ METTRE CET ÉQUIPEMENT AU REBUT, N'UTILISEZ PAS UNE POUBELLE ORDINAIRE ET NE LE METTEZ PAS AU FEU.

Les équipements électriques et électroniques usagés doivent toujours être récupérés et traités SÉPARÉMENT selon la législation locale en vigueur.

La collecte séparée permet un traitement respectueux de l'environnement, un recyclage des matériaux et minimise la quantité de déchets finaux. LA MISE AU REBUT INCORRECTE peut être dangereuse pour la santé des personnes et l'environnement, les appareils pouvant contenir des substances nocives. Apportez votre ÉQUIPEMENT USAGÉ à un centre de collecte local, généralement municipal, lorsque disponible.

En cas de doute concernant la mise au rebut, contactez vos autorités locales ou votre revendeur et renseignez-vous sur la méthode correcte de mise au rebut.

UNIQUEMENT POUR LES UTILISATEURS DE L'UNION EUROPÉENNE, ET DE CERTAINS AUTRES PAYS, PAR EXEMPLE LA NORVÈGE ET LA SUISSE. Notre participation dans le tri sélectif est exigée par la loi.

Le symbole représenté ci-dessus apparaît sur les appareils électroniques et électriques (ou leur emballage) pour rappeler ces règles aux utilisateurs.

Les utilisateurs des FOYERS DOMESTIQUES sont obligés d'utiliser les centres de tri existants pour se débarrasser de leurs appareils usagés. La collecte est gratuite.

Si l'équipement a été utilisé à DES FINS COMMERCIALES, veuillez contacter votre revendeur SHARP qui vous informera des méthodes de reprise. Il est possible que vous deviez payer des frais de reprise. Les petits appareils (en faible quantité) peuvent être repris par tout centre de collecte local. En Espagne : veuillez contacter le système établi de collecte ou votre autorité locale pour la reprise de vos produits usagés.

2. Dans d'autres pays en dehors de l'UE

Si vous souhaitez vous débarrasser de ce produit, veuillez contacter vos autorités locales et demander la méthode correcte de mise au rebut.

Pour la Suisse : les appareils électriques ou électroniques usagés peuvent être retournés gratuitement au revendeur, même si vous n'achetez pas un produit neuf. Des centres de collecte additionnels sont listés sur les pages web www.swico.ch ou www.sens.ch.

B. Informations sur la mise au rebut pour les utilisateurs commerciaux

1. Dans l'Union Européenne

Si le produit a été utilisé à des fins commerciales et vous souhaitez vous en débarrasser.

Veuillez contacter votre revendeur SHARP qui vous informera des méthodes de reprise. Il est possible que vous deviez payer des frais de reprise.

Les petits appareils (en faible quantité) peuvent être repris par votre centre de collecte local.

En Espagne : veuillez contacter le système établi de collecte ou votre autorité locale pour la reprise de vos produits usagés.

2. Dans d'autres pays en dehors de l'UE

Si vous souhaitez vous débarrasser de ce produit, veuillez contacter vos autorités locales et demander la méthode correcte de mise au rebut.

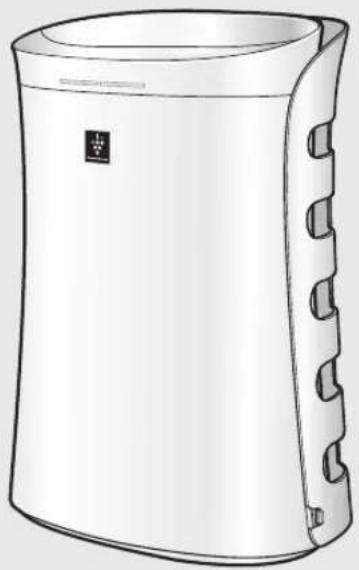

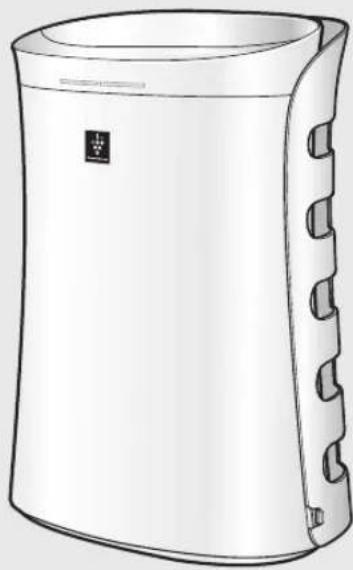

UA-PM50E

HIGH-DENSITY 7000

"Plasmacluster" et "Device of a cluster of grapes" sont des marques commerciales de Sharp Corporation.
