Caractéristiques techniques	Pointeur laser avec portée jusqu'à 30 mètres, précision de ± 3 mm à 10 m, classe 2, puissance laser de 1 mW.
Utilisation	Idéal pour les travaux de nivellement, de marquage et d'alignement dans le bricolage et la construction.
Maintenance et réparation	Nettoyer régulièrement la lentille avec un chiffon doux. Vérifier les piles et les remplacer si nécessaire.
Sécurité	Ne pas regarder directement le faisceau laser. Éviter d'orienter le laser vers des personnes ou des animaux.
Informations générales	Compact et léger, facile à transporter. Fonctionne avec des piles AA (non incluses).

FOIRE AUX QUESTIONS - BDL250S BLACK & DECKER

Comment allumer le pointeur laser BLACK & DECKER BDL250S ?

Pour allumer le pointeur laser, appuyez simplement sur le bouton d'alimentation situé sur le dessus de l'appareil.

Quelle est la portée maximale du pointeur laser ?

La portée maximale du pointeur laser BDL250S est d'environ 15 mètres dans des conditions d'éclairage optimales.

Comment changer les piles du pointeur laser ?

Pour changer les piles, ouvrez le compartiment à piles situé à l'arrière de l'appareil et remplacez les piles usagées par des piles neuves de type AA.

Le pointeur laser fonctionne-t-il en plein soleil ?

Le pointeur laser peut être difficile à voir en plein soleil. Il est recommandé de l'utiliser dans des conditions d'éclairage modérées pour de meilleurs résultats.

Que faire si le laser ne s'allume pas ?

Si le laser ne s'allume pas, vérifiez d'abord les piles pour vous assurer qu'elles sont installées correctement et qu'elles ne sont pas usées. Remplacez-les si nécessaire.

Puis-je utiliser le pointeur laser pour des projets en extérieur ?

Oui, le pointeur laser BDL250S peut être utilisé à l'extérieur, mais il est préférable de l'utiliser dans des conditions d'éclairage modérées pour une visibilité optimale.

Comment nettoyer le lentille du pointeur laser ?

Pour nettoyer la lentille, utilisez un chiffon doux et sec. Évitez d'utiliser des produits abrasifs ou des solvants qui pourraient endommager la lentille.

Le pointeur laser est-il étanche ?

Le pointeur laser BDL250S n'est pas étanche. Évitez de l'exposer à l'eau ou à des conditions humides.

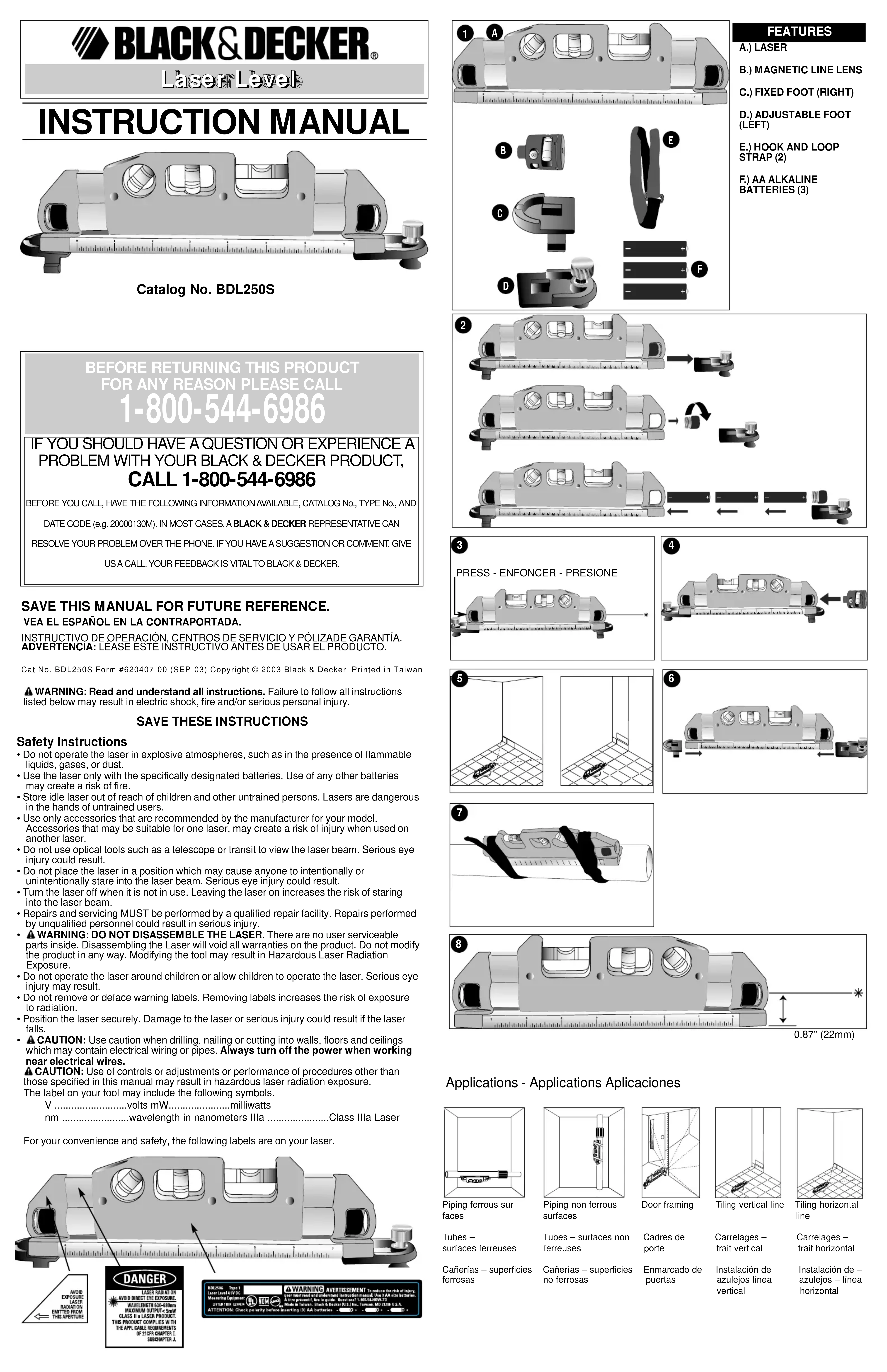

MODE D'EMPLOI BDL250S BLACK & DECKER

• Rotate the line lens to level the bubble centered in the vial so that you can find a vertical or a horizontal laser line as illustrated in figure 5.Use With Fixed and Adjustable FeetWhile working on any uneven surface, use the adjustable foot to level the laser in a horizontalposition. • Assemble the fixed foot and adjustable foot (figure 6) and the magnetic line lens.• Press the ON/OFF switch to activate the laser function.• Using the horizontal bubble to indicate levelness, turn the knob on the adjustable foot toraise or lower the laser while working on uneven surfaces.Use With Hook and Loop StrapsCaution: When using overhead, make sure laser is anchored securely.• While working on non-ferrous pipes, PVC tubing or other circular objects, fasten the laserusing the two hook and loop straps as shown in figure 7.• Press the ON/OFF switch to activate the laser function.Use With Magnetic Base• The laser is equipped with a strong magnetic base for use with ferrous pipes and otherferrous surfaces, eliminating the need for the straps.Important NoteThe distance from the level base to the center of the laser aperture is 0.87 inches (22mm)Refer to figure 8.Helpful Hints• If the laser light becomes dim or is no longer visible when the switch is in the on positioncheck or change the battery.• The laser lines are only level on the wall against which the unit is held or hung. The shortline visible on any adjacent wall is not level.MaintenanceUse only mild soap and damp cloth to clean the tool. Never let any liquid get inside the tool;never immerse any part of the tool into a liquid. IMPORTANT: To assure product SAFETY and RELIABILITY, repairs, maintenance and adjustment (other than those listed in this manual) should be performed by authorized servicecenters or other qualified service personnel, always using identical replacement parts.AccessoriesRecommended accessories for use with your tool are available from your local dealer orauthorized service center. If you need assistance regarding accessories, please call:1-800-544-6986.WARNING : The use of any accessory not recommended for use with this tool could be hazardous.Service InformationAll Black & Decker Service Centers are staffed with trained personnel to provide customerswith efficient and reliable power tool service. Whether you need technical advice, repair, orgenuine factory replacement parts, contact the Black & Decker location nearest you. To findyour local service location, refer to the yellow page directory under "Tools—Electric" or call: 1-800-544-6986 or visit www.blackanddecker.comFull Two-Year Home Use Warranty Black & Decker (U.S.) Inc. warrants this product for two years against any defects in materialor workmanship. The defective product will be replaced or repaired at no charge in either oftwo ways.The first, which will result in exchanges only, is to return the product to the retailer from whomit was purchased (provided that the store is a participating retailer). Returns should be madewithin the time period of the retailer’s policy for exchanges (usually 30 to 90 days after thesale). Proof of purchase may be required. Please check with the retailer for their specificreturn policy regarding returns that are beyond the time set for exchanges.The second option is to take or send the product (prepaid) to a Black & Decker owned orauthorized Service Center for repair or replacement at our option. Proof of purchase may berequired. Black & Decker owned and authorized Service Centers are listed under "Tools-Electric" in the yellow pages of the phone directory and on our websitewww.blackanddecker.com.This warranty does not apply to accessories. This warranty gives you specific legal rights andyou may have other rights which vary from state to state. Should you have any questions,contact the manager of your nearest Black & Decker Service Center. This product is notintended for commercial use. FREE WARNING LABEL REPLACEMENT: If your warning labels become illegible or are missing, call 1-800-544-6986 for a free replacement.Conserver le présent guide à titre de référence.AVERTISSEMENT : Lire, comprendre et suivre toutes les directives précisées ci-dessous, y compris les consignes de sécurité, afin d’éviter les risques de chocélectrique, d’incendie ou de blessure grave.CONSERVER CES DIRECTIVESConsignes de sécurité• Ne pas utiliser le laser dans une atmosphère explosive, comme en présence de liquide, degaz ou de poussière inflammable.• N’utiliser que des piles spécialement conçues pour les lasers; l’usage de tout autre type depile pourrait entraîner des risques d’incendie.• Lorsqu’on n’utilise pas le laser, le ranger hors de la portée des enfants ou des personnesnon qualifiées; les lasers sont dangereux entre les mains de personnes inexpérimentées.• N’utiliser que les accessoires recommandés par le fabricant pour le modèle concerné; unaccessoire destiné à un laser particulier peut devenir dangereux lorsqu’il est utilisé avec unautre.• Ne pas utiliser un dispositif optique, tel qu’un télescope ou une lunette de passage, pourexaminer le faisceau laser afin d’éviter de blesser grièvement les yeux.• Ne pas mettre le laser dans une position qui pourrait encourager une personne à regarderdirectement le faisceau laser, volontairement ou involontairement, car cela pourrait blessergrièvement les yeux.• Mettre le laser hors tension après chaque utilisation, car un laser laissé sous tensionencourage une personne à regarder directement le faisceau laser.• La réparation et l’entretien DOIVENT être effectués dans un centre de service autorisé oupar du personnel qualifié; toute opération d’entretien ou de réparation effectuée par unepersonne non qualifiée pourrait entraîner des blessures graves.AVERTISSEMENT! NE PAS DÉMONTER LE LASER. L’outil ne comprend aucune pièceinterne destinée à être entretenue par l’utilisateur. Le fait de démonter ce laser annuleratoute garantie appuyant ce produit; on ne doit jamais modifier ce dernier de quelquemanière que ce soit afin d’éviter d’entraîner des risques d’exposition aux rayonnements.• Ne pas utiliser le laser en présence d’un enfant, ni autoriser les enfants à utiliser le laserafin d’éviter les blessures graves aux yeux. • Ne pas retirer ni abîmer les étiquettes d’avertissement; le fait de retirer les étiquettesaugmentera les risques d’exposition aux rayonnements laser. • S’assurer de bien déposer le laser sur une surface de niveau afin de l’empêcher de tomberet de s’endommager ou de blesser l’utilisateur. MISE EN GARDE : On doit faire particulièrement attention lorsqu’on perce un trou, qu’on enfonce un clou ou qu’on effectue une coupe dans un mur, un plancher ou un plafondpouvant camoufler des fils électriques ou des tuyaux. On doit toujours couper le courantlorsqu’on travaille à proximité de fils électriques. MISE EN GARDE : Le fait d’utiliser des commandes, d’effectuer des réglages ou de suivre des procédures autres que celles décrites aux présentes pourrait entraîner desrisques d’exposition aux rayonnements.L’étiquette apposée sur l’outil peut afficher les symboles suivants :V volts MW milliwattsnm longueur d’onde exprimée en nanomètres IIIa Laser de classe IIIaPour des fins pratiques et de sécurité, le laser comprend les étiquettes d’avertissementsuivantes.Installation de la pileS’assurer que l’interrupteur marche-arrêt du laser est bien enclenché en position d’arrêt.Retirer le pied réglable situé du côté gauche du laser en le tirant bien droit. Dévisser lecouvercle des piles, tel qu’illustré à la figure 2, puis insérer trois piles alcalines AA ens’assurant d’orienter le symbole des bornes positives («+») vers l’extérieur, soit du côté ducouvercle. Replacer le couvercle et le pied réglable gauche. Mode d’emploi DANGER : Rayonnement laser. Éviter les risques d’exposition oculaire.Interrupteur de marche-arrêtEnfoncer l’interrupteur de marche-arrêt (figure 3) pour mettre le laser en marche; l’enfoncerune deuxième fois pour l’arrêter.Utilisation avec une lentille de trait magnétiqueLa lentille de trait magnétique est conçue de manière à produire un faisceau laser en lignedroite au moyen des fioles horizontale et verticale, qui permettent de s’arrêter sur un traithorizontal ou vertical rapidement et avec précision.• Fixer la lentille sur le laser en suivant l’illustration indiquée à la figure 4.• Enfoncer l’interrupteur de marche-arrêt afin d’actionner la fonction du laser.• Tourner la lentille afin de mettre la bulle située au centre de la fiole de niveau en vue des’arrêter sur un trait laser vertical ou horizontal (voir l’illustration à la figure 5).Utilisation avec les pieds fixe et réglableLorsqu’on travaille sur une surface inégale, utiliser le pied réglable pour mettre le laser deniveau en position horizontale. • Assembler les pieds fixe et réglable (figure 6) ainsi que la lentille de trait magnétique.• Appuyer sur l’interrupteur de marche-arrêt afin d’actionner la fonction du laser.• Utiliser la bulle horizontale pour indiquer la nivelance du laser, puis tourner l’interrupteursitué sur le pied réglable afin de soulever ou d’abaisser le laser en travaillant sur unesurface inégale.

1Utilisation avec les bandes VelcroMise en garde : Lorsqu’on utilise le laser au dessus de la tête, s’assurer qu’il est fixésolidement. • Lorsqu’on travaille sur des tubes non ferreux, des tubes en PVC ou d’autres objetscirculaires, fixer le laser au moyen des deux bandes Velcro, tel qu’illustré à la figure 7.• Enfoncer l’interrupteur de marche-arrêt afin d’actionner la fonction du laser.Utilisation avec la base magnétique• Le laser est doté d’une base magnétique solide à utiliser avec des tubes ferreux et autressurfaces ferreuses, éliminant ainsi le besoin d’utiliser les bandes.Note importanteLa distance entre la base de niveau et le centre de l’ouverture du laser est 22 mm (0,87 po).Se reporter à la figure 8.Conseils pratiques• Si le faisceau laser s’affaiblit ou devient presque invisible lorsque l’interrupteur est enposition de marche, vérifier ou remplacer les piles.• Le niveau indiqué par les traits laser n'est exact que si l'appareil repose ou est suspenducontre une surface verticale. Si les traits rejoignent aussi d’autres murs adjacents, ils neseront pas nécessairement de niveau. EntretienNettoyer l’outil au moyen d’un savon doux et d’un linge humide seulement. Ne jamais laisserde liquide s’infiltrer à l’intérieur de l’outil ni tremper ce dernier dans un liquide quelconque. IMPORTANT : Pour assurer la SÉCURITÉ et la FIABILITÉ de ce produit, toutes lesopérations de réparation, d’entretien et de réglage (autres que celles décrites auxprésentes) doivent être effectuées dans un centre de service autorisé ou par du personnelqualifié; on ne doit utiliser que des pièces de rechange identiques.AccessoiresLes accessoires recommandés pour chaque outil sont vendus séparément chez lesdépositaires locaux ou dans les centres de service autorisés. Pour obtenir plus d’informationsur les accessoires, composer le :1 800 544-6986

AVERTISSEMENT : L’usage d’un accessoire non recommandé peut présenter un danger.

Information sur les servicesTous les centres de service Black & Decker sont dotés de personnel qualifié en matièred’outillage électrique; ils sont donc en mesure d’offrir à leur clientèle un service efficace etfiable. Pour obtenir un conseil technique ou une pièce d’origine ou pour faire réparer un outil,on peut communiquer avec le centre Black & Decker le plus près. Pour obtenir le numéro detéléphone, consulter les pages jaunes sous la rubrique «Outils - électriques» ou composerle 1 800 544-6986 ou encore, visiter notre site Web au www.blackanddecker.comGarantie complète de deux ans pour usage résidentielBlack & Decker (U.S.) Inc. garantit ce produit pour une période de deux ans contre toutdéfaut de matériel ou de fabrication. Le produit défectueux sera remplacé ou réparé sansfrais, suivant l’une des deux méthodes suivantes.La première méthode consiste en un échange seulement. On doit retourner le produit audétaillant qui l’a vendu (pourvu qu’il s’agisse d’un détaillant participant), en respectant lesdélais stipulés dans sa politique relative aux échanges (normalement de 30 à 90 jours aprèsla vente). Une preuve d’achat peut être requise. On doit vérifier la politique de retour dudétaillant pour tout produit retourné après le délai prescrit pour les échanges.La deuxième méthode consiste à apporter ou à envoyer le produit (prépayé) à un centreBlack & Decker ou à un centre de service autorisé aux fins de réparation ou deremplacement, selon notre choix. Une preuve d’achat peut être requise. Les centres Black &Decker et les centres de service autorisés sont répertoriés dans les pages jaunes sous larubrique «Outils - électriques» ou sur notre site Web au www.blackanddecker.com.Cette garantie ne s’applique pas aux accessoires. Elle confère des droits légaux particuliersà l’acheteur, mais celui-ci pourrait aussi bénéficier d’autres droits variant d’un territoire àl’autre. Toute question doit être adressée au gérant du centre Black & Decker le plus près. Ce produit n’est pas destiné à un usage commercial.REMPLACEMENT GRATUIT DE L’ÉTIQUETTE D’AVERTISSEMENT : en cas de perte oud’endommagement des étiquettes d’avertissement, composer le 1 800 544-6986 afin d’enobtenir de nouvelles sans frais.• Apague el láser cuando no esté en uso. Si lo deja encendido, aumenta el riesgo de quealguien mire directamente al rayo láser.• Toda reparación o servicio técnico DEBE ser realizado por un centro de servicio calificado.Reparaciones realizadas por personal no calificado podrían resultar en lesiones graves.

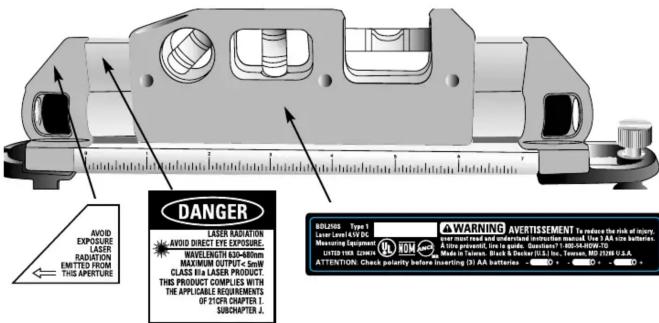

• ADVERTENCIA: NO DESARME EL LÁSER. No contiene piezas que puedan ser reparadas por el usuario. Si desarma el láser, toda garantía del producto quedará nula. Nomodifique el producto de ninguna forma. La modificación de la herramienta puede resultaren una peligrosa exposición a radiación láser.• No opere el láser en la presencia de niños ni permita que niños operen el láser. Esto podríaresultar en graves lesiones oculares.• No quite ni escriba sobre las etiquetas de advertencia. El hacer esto aumenta el riesgo deexposición a radiación.• Ponga el láser en un lugar seguro. Si el láser se cayera, podría dañarse o causar lesionesgraves.
