DWE4519 - Broyeur DEWALT - Notice d'utilisation et mode d'emploi gratuit

Caractéristiques techniques	Broyeur DEWALT DWE4519, puissance de 2200 W, vitesse à vide de 6000 tr/min, diamètre de disque de 230 mm.
Utilisation	Conçu pour le meulage, le polissage et le découpage de matériaux tels que le métal et la pierre.
Maintenance et réparation	Vérifiez régulièrement l'état des balais, nettoyez les évents de ventilation et remplacez les disques usés.
Sécurité	Utiliser des lunettes de protection, des gants et un masque anti-poussière. Ne pas utiliser l'appareil dans des environnements humides.
Informations générales	Poids de 5,5 kg, garantie de 3 ans, compatible avec divers accessoires DEWALT.

FOIRE AUX QUESTIONS - DWE4519 DEWALT

Comment puis-je remplacer le disque sur le DEWALT DWE4519 ?

Pour remplacer le disque, débranchez la meuleuse, retirez le capot de protection, utilisez la clé pour desserrer l'écrou de fixation, retirez l'ancien disque et installez le nouveau en inversant ces étapes.

Quel type de disque puis-je utiliser avec le DEWALT DWE4519 ?

Le DEWALT DWE4519 est compatible avec des disques de 230 mm de diamètre. Assurez-vous d'utiliser des disques adaptés à votre application (coupe, meulage, etc.).

Que faire si la meuleuse ne démarre pas ?

Vérifiez si la meuleuse est correctement branchée, assurez-vous que l'interrupteur est en position 'ON' et inspectez le câble d'alimentation pour des signes de dommages.

Comment nettoyer mon DEWALT DWE4519 après utilisation ?

Débranchez la meuleuse, utilisez un chiffon sec pour essuyer la surface, et évitez d'utiliser de l'eau ou des liquides pour nettoyer les composants électriques.

Comment régler la vitesse de la meuleuse DEWALT DWE4519 ?

Le DEWALT DWE4519 ne dispose pas d'un réglage de vitesse variable. Il fonctionne à une vitesse fixe de 6 600 tr/min.

Quelle est la garantie du DEWALT DWE4519 ?

Le DEWALT DWE4519 est généralement couvert par une garantie limitée de 3 ans, mais il est recommandé de vérifier les conditions spécifiques auprès du revendeur.

Puis-je utiliser le DEWALT DWE4519 à l'extérieur ?

Oui, le DEWALT DWE4519 peut être utilisé à l'extérieur, mais assurez-vous de le protéger de l'humidité et des conditions météorologiques extrêmes.

Quel est le poids du DEWALT DWE4519 ?

Le DEWALT DWE4519 pèse environ 4,5 kg.

Comment puis-je éviter la surchauffe de la meuleuse ?

Pour éviter la surchauffe, ne surchargez pas l'outil, faites des pauses régulières et assurez-vous que les évents de ventilation ne sont pas obstrués.

MODE D'EMPLOI DWE4519 DEWALT

Pour toute question ou tout commentaire, nous contacter.

Si Tiene dudas o commentarios, contactedos.

GUIDE D'UTILISATION

Grandes rectifieuses courbées de service intensif

Définitions : lignes directrices en matière de sécurité

Les définitions ci-dessous décrivent le niveau de danger pour chaque symbole-indicateur employé. Lire le mode d'emploi et porter une attention particulière à ces symboles.

DANGER: Indique une situation dangereuse imminente qui, si elle n'est pas évitée, entraînera la mort ou des blessures graves.

AVERTISSEMENT: indique une situation potentiellement dangereuse qui, si elle n'est pas évitée, pourrait entraîner la mort ou des blessures graves.

ATTENTION: indique une situation potentiellement dangereuse qui, si elle n'est pas évitée, pourrait entraîner des blessures légères ou modérées.

AVIS: indique une pratique ne posant aucun risque de dommages corporels mais qui, si elle n'est pas évitée, pourrait poser des risques de dommages matériels.

POOUR TOUTE QUESTION OU REMARQUE AU SUJET DE CET OUTIL OU DE TOUT AUTRE DOUTL DEWALT, COMPOSEZ LE NUMERO SANS FRAIS : 1-800-4-DEWALT (1-800-433-9258).

AVERTISSEMENT: afin de réduire le risque de blessures, lire le mode d'emploi de l'outil.

Avertissements de sécurité généraux pour les outils électriques

AVERTISSEMENT! Lire tous les avertissements de sécurité et toutes des directives. Le non-respect des avertissements et des directives pourrait se solder par un choc électrique, un incendie et/ou une blessure grave.

Conserver tous les avertissements et TOUTES les directives pour un usage ultérieur

Le terme « outil électrique » cité dans les avertissements se rapporte à votre outil électrique à alimentation sur secteur (avec fil) ou par piles (sans fil).

1) Sécurité du LIEU de travail

a) Tenir l'aire de travail propre et bien éclairée. Les lieux encombrés ou sombres sont propres aux accidents.

b) Ne pas faire fonctionner d'outils électriques dans un milieu déflagrant, tel qu'en présence de liquides, de gaz ou de poussières inflammables. Les outils électriques produisent des étincelles qui pourraient enflammer la poussière ou les vapeurs. c) Éloigner les enfants et les personnes à proximité pendant l'utilisation d'un outil électrique. Une distraction pourrait en faire perdre la maîtrise à l'utilisateur.

2) Sécurité en matière d'électricité

a) Les fiches des outils électriques doivent correspondre à la prise. Ne jamais modifier la fiche d'aucune façon. Ne jamais utiliser de fiche d'adaptation avec un outil électrique mis à la terre. Le risque de choc électrique sera réduit par l'utilisation de fiches non modifiées correspondant à la prise.

b) Éviter tout contact physique avec des surfaces mises à la terre comme des tuyaux, des radiateurs, des cuisinières et des réfrigerateurs. Le risque de choc électrique est plus élevé si votre corps est mis à la terre. c) Ne pas exposer les outils électriques à la pluie ou à l'humidité. La pénétration de l'eau dans un outil électrique augmente le risque de choc électrique. Ne pas utiliser le cordon de façon abusive. Ne jamais utiliser le cordon pour transporter, tirer ou débrancher un outil électrique. Tenir le cordon éloigné de la chaleur, de l'huile, des bords tranchants et des pièces mobiles. Les cordons endommagés ou enchevêtrés augmentent les risques de choc. e) Pour l'utilisation d'un outil électrique à l'extérieur, se servir d'une rallonge convenant à cette application. L'utilisation d'une rallonge pour l'extérieur réduira les risques de choc. f) S'il est impossible d'éviter l'utilisation d'un outil électrique dans un endroit humide, brancher l'outil dans une prise ou sur un circuit d'alimentation dotés d'un disjoncteur de fuite à la terre (GFCI). L'utilisation de ce type de disjoncteur réduit les risques de choc électrique.

3) Sécurité personnelle

a) Être vigilant, surveiller le travail effectué et faire preuve de jugement lorsqu'un outil électrique est utilisé. Ne pas utiliser d'outil électrique en cas de fatigue ou sous l'influence de drogues, d'alcool ou de médicaments. Un simple moment d'inattention en utilisant un outil électrique peut entraîner des blessures corporelles graves. b) Utiliser des équipements de protection individuelle. Toujours porter une protection oculaire. L'utilisation

d’équipements de protection comme un masque antipoussière, des chaussures antidérapantes, un casque de sécurité ou des protecteurs auditifs lorsque la situation le requiert réduira les risques de blessures corporelles.

c) Empêcher les démarrages intempestifs. S'assurer que l'interrupteur se trouve à la position d'arrêt avant de relier l'outil à une source d'alimentation et/ou d'insérer un bloc-piles, de ramasser ou de transporter l'outil. Transporter un outil électrique alors que le doigt repose sur l'interrupteur ou brancher un outil électrique dont l'interrupteur est à la position de marche risque de provoquer un accident. d) Retirer toute clé de réglage ou clé avant de démarrer l'outil. Une clé ou une clé de réglage attachée à une partie pivotante de l'outil électrique peut provoquer des blessures corporelles. e) Ne pas trop tendre les bras. Conserver son équilibre en tout temps. Cela permet de maîtriser l'outil électrique dans les situations impératives. S'habiller de manière appropriée. Ne pas porter de vêtements amples ni de bijoux. Garder les cheveux, les vêtements et les gants à l'écart des pièces mobiles. Les vêtements amples, les bijoux ou les cheveux longs risquent de rester coincés dans les pièces mobiles. g) Si des composants sont fournis pour le raccordement de dispositifs de dépoussiérage et de ramassage, s'assurer que ceux-ci sont bien raccordés et utilisés. L'utilisation d'un dispositif de dépoussiérage peut réduire les dangers engendrés par les poussières.

4) Utilisation et entretien d'un OUTIL électrique

a) Ne pas forcer un outil électrique. Utiliser l'outil électrique approprié à l'application. L'outil électrique approprié

effectuera un excellent travail, de façon plus sûre et à la vitesse pour laquelle il a été conçu.

b) Ne pas utiliser un outil électrique dont l'interrupteur est défectueux. Tout outil électrique dont l'interrupteur est défectueux est dangereux et doit être réparé. c) Débrancher la fiche de la source d'alimentation et/ou du bloc-piles de l'outil électrique avant de faire tout réglage ou changement d'accessoire ou avant de ranger l'outil. Ces mesures préventives réduisent les risques de démarrage accidentel de l'outil électrique. Ranger les outils électriques hors de la portée des enfants et ne permettre à aucune personne n'était pas familière avec un outil électrique ou son mode d'emploi d'utiliser cet outil. Les outils électriques deviennent dangereux entre les mains d'utilisateurs expérimentés. e) Entretien des outils électriques. Vérifier si les pièces mobiles sont mal alignées ou coincées, si des pièces sont brisées ou présentent toute autre condition susceptible de nuire au bon fonctionnement de l'outil électrique. En cas de dommage, faire réparer l'outil électrique avant toute nouvelle utilisation. Beaucoup d'accidents sont causés par des outils électriques mal entretenus. f) S'assurer que les outils de coupe sont aiguisés et propres. Les outils de coupe bien entretenus et affûtés sont moins susceptibles de se coincer et sont plus faciles à maîtriser. g) Utiliser l'outil électrique, les accessoires, les forets, etc. conformément aux directives en tenant compte des conditions de travail et du travail à effectuer. L'utilisation d'un outil électrique pour toute opération autre que celle pour laquelle il a été conçu est dangereuse.

5) REPARATION

a) Faire réparer l'outil électrique par un réparateur professionnel en n'utilisant que des pièces de rechange identiques. Cela permettra de maintenir une utilisation sécuritaire de l'outil électrique.

Avertissements de sécurité communs à toutes les opérations de meulage, ponçage, brossage à l'aide d'un rouleau métallique, polissage ou de coupe

a) Cet outil électrique est conçu pour fonctionner comme une meule, une ponceuse, une brosse métallique, une polisseuse ou un outil de coupe. Lire tous les avertissements de sécurité, les directives, les illustrations et les spécifications fournies avec cet outil électrique. Négliger de suivre l'ensemble des directives suivantes pourrait entraîner des risques de choc électrique, d'accident et/ou de blessures graves. b) Ne pas utiliser d'accessoire non conçu spécifiquement pour cet outil ou qui n'aurait pas reçu une approbation spécifique du fabricant de l'outil. En effet, il est parfois possible de fixer un accessoire à l'outil électrique ; toutefois, cela ne garantit pas une utilisation sécuritaire. c) Le régime nominal de l'accessoire doit être au moins égal au régime maximal inscrit sur l'outil électrique. Les accessoires soumis à un régime plus élevé que celui pour lequel ils sont conçus peuvent se briser et être projetés. d) Le diamètre externe et l'épaisseur de l'accessoire doivent être ajustés pour la capacité de l'outil électrique. Il est

Impossible de protéger l'utilisateur d'un bris d'accessoire de mauvais calibre ou de la maîtriser correctement. e) Le trou pour arbre d'entraînement des meules, brides, tampons ou de tout autre accessoire doit s'ajuster correctement à la broche de l'outil électrique ; autrement, l'outil sera déséquilibré, vibrera excessivement et risquerait de provoquer une perte de maîtrise. Ne jamais utiliser un accessoire endommagé. Avant toute utilisation, inspecter la meule abrasive à la recherche d'éclats et de fissures ; le tampon pour tout signe de fissures, déchirures ou d'usure excessive ; et la brosse métallique, pour déceler s'il y a des fils métalliques fissurés ou détachés. En cas de chute de l'outil ou de l'accessoire, les inspecter à la recherche de dommages ou insérer un accessoire non endommagé. Après l'inspection et l'insertion d'un accessoire, se positionner (l'utilisateur ou quiconque aux alentours) hors du plan de rotation de l'accessoire et faire tourner, pendant une minute, l'outil électrique à plein régime, à vide. Normalement, tout accessoire endommagé se brisera au cours de cette période d'essai. Porter un équipement de protection individuelle. Utiliser un masque facial, des lunettes de sécurité ou des lunettes protectrices en fonction de l'application. Au besoin, porter un masque antipoussières, des protecteurs auditifs, des gants et un tablier d'atelier capable d'arrêter de petits fragments d'abrasifs ou de pièces. La protection oculaire doit être en mesure d'absorber tout débris produit par les diverses opérations et le masque antipoussières ou le respirateur, de filtrer les particules produites par l'opération en cours. Une exposition prolongée à un bruit d'intensité élevée pourrait causer une perte auditive.

h) Éloigner tout observateur à une distance sécuritaire de la zone de travail. Toute personne qui pénétre dans la zone de travail devra également porter un équipement de protection individuelle. Il est possible qu'un fragment de pièce ou un accessoire brisé soit projeté et provoque des blessures au-delà de la zone immédiate de travail. i) Tenir l'util électrique uniquement par sa surface de prise isolée dans une situation où l'accessoire de coupe pourrait entrer en contact avec un câble électrique dissimulé ou avec son propre cordon d'alimentation. Tout contact entre un fil « sous tension » et l'accessoire de coupe pourrait également mettre « sous tension » les pièces métalliques exposées de l'util et électrocuter l'opérateur. j) Positionner le cordon d'alimentation hors d'atteinte de l'accessoire en mouvement. En cas de perte de maîtrise, il est possible de couper ou d'abimer le cordon et la main ou le bras de l'utilisateur risqueraient d'être happés par l'accessoire en mouvement. k) Ne jamais déposer l'util électrique avant l'immobilisation complète de l'accessoire. L'accessoire en mouvement risquerait de mordre dans la surface et de projeter l'util électrique. l) Mettre l'outil hors tension pour tout déplacement de celui-ci par l'utilisateur. Un contact accidentel avec l'accessoire en mouvement pourrait happer les vêtements de l'opérateur et propulser l'accessoire contre son corps. m) Nettoyer régulièrement les évacuations de l'outil électrique. Le ventilateur du moteur aspirera la poussière à l'intérieur du boîtier. Une accumulation excessive de poudre métallique représente un danger d'origine électrique.

n) Ne pas faire fonctionner l'outil électrique à proximité de matières inflammables. Les étincelles produites risquent de les enflammer. c) Ne pas utiliser d'accessoires qui exigent l'utilisation d'un liquide de refroidissement. L'utilisation d'eau ou de tout autre liquide de refroidissement pourrait se solder par une électrocution ou une secousse électrique. p) Toujours se servir de la poignée latérale. La fixer solidement. La poignée latérale doit être utilisée pour maîtriser l'outil en tout temps.

Rebonds et avertissements afférents

L'effet de rebond est une réaction soudaine d'une meule, d'un tampon, d'une brosse ou d'un tout autre accessoire, en mouvement, qui est pincé ou qui s'accroche. Un pincement ou un accrochage provoque un arrêt rapide de l'accessoire en mouvement qui, à son tour, projette l'outil électrique, hors de maîtrise, dans la direction opposée à la rotation de l'outil au point de grippage.

Par exemple, si une meule abrasive se pince ou s'accroche dans la pièce, le bord de la meule introduite au point de pincerment peut mordre dans la surface de la pièce et projeter la meule hors de la rainure. La meule peut être projetée vers l'opération ou dans la direction opposée selon le sens de rotation de la meule au point de pincerment. Il est également possible que les meules abrasives se brisent dans ces conditions.

Un effet de rebond est le résultat d'une mauvaise utilisation de l'outil et/ou de procédures ou conditions de fonctionnement incorrectes. Il peut être évité en prenant les précautions nécessaires telles que décrites ci-dessous:

a) Saisir fermement l'outil électrique et positionner le corps et les bras de sorte à résister à la force de l'effet de rebond. Utiliser toujours la poignée auxiliaire, s'il y en a une, pour contrôler au maximum l'effet de rebond ou le couple de réaction au démarrage. Avec de bonnes précautions, l'opérateur est en mesure de contrôler le couple de réaction ou l'effet de rebond. b) Ne jamais placer les mains près de l'accessoire en mouvement. Il pourrait en effet être projeté sur celles-ci en cas de rebond. c) Ne pas positionner le corps dans la trajectoire probable de l'outil électrique, en cas de rebond. Au moment du grip-ping, l'outil sera projeté dans la direction opposée au déplacement de la meule. Être particulièrement attentif lors de travaux dans un coin, sur des bords tranchants, etc. Éviter de faire rebondir l'accessoire. Éviter tout type de grip-ping de l'accessoire. Un travail dans un coin ou sur des bords tranchants ou un travail en faisant rebondir l'accessoire provoque souvent un grip-ping et une perte de maîtrise de l'outil ou un effet de rebond. Ne pas fixer de lame de tronçonneuse pour sculpter le bois ou de lame de scie dentée. Ces types de lames provoquent des effets de rebond et des pertes de maîtrise fréquent.

Avertissements de sécurité spécifiques pour les opérations de meulage et de coupe par abrasion

a) Utiliser uniquement les types de meules recommandés pour l'outil électrique ainsi que le capot protecteur particulier conçu pour la meule sélectionnée. Il est impossible de bien protéger l'opérateur lors de l'utilisation de meules non conçues pour l'outil. En effet, le capot protecteur sera alors inadéquat et l'utilisation de la meule, dangereuse. b) Il faut fixer solidement le capot protecteur à l'outil électrique et le positionner pour maximiser la sécurité de l'opérateur, soit en minimisant la surface exposée de la meule en direction de l'opérateur. En effet, le capot protecteur sert à protéger l'opérateur contre la projection de fragments de meule brisée et de contact accidentel avec celle-ci. c) Utiliser uniquement les meules pour les applications précédentes pour chacune d'entre elles. Par exemple: ne pas meuler avec le bord d'une meule tronçonneuse. Les meules tronçonneuses par abrasion sont conçues pour travailler en périphérie. L'application de forces latérales sur ces meules risquerait de les faire éclater. d) Toujours utiliser des brides de meule intactes, de la bonne dimension et de la forme appropriée pour la meule sélectionnée. Les brides de meule appropriées supportent bien la meule et réduisent ainsi la possibilité d'un bris de meule. Les brides conçues pour les meules tronçonneuses pourraient différer des brides pour meules à ponçage. e) Ne pas utiliser de meule usée en provenance d'outil de dimension plus importante. Ces meules, prévues pour un outil électrique plus grand, ne conviennent pas au régime plus élevé d'un outil de plus petite dimension et pourraient éclater.

Avertissements de sécurité supplémentaires spécifiques pour les opérations de coupe par abrasion

a) Ne pas « coincer » la meule tronconneuse ou ne pas appliquer une pression excessive. Ne pas essayer de couper à une profondeur trop importante. Une contrainte excessive sur la meule accroîtra la charge et la possibilité de prendre ou de gripper la meule dans le trait de coupe et ainsi provoquer un effet de rebond ou un bris de la meule. b) Ne pas positionner le corps sur la trajectoire de la meule en mouvement ni derrière celle-ci. Lorsque la meule, au point de contact avec la pièce, s'éloigne du corps de l'opérateur, un effet de rebond potentiel risque de projeter la meule en rotation, ainsi que l'outil, en direction de l'utilisateur. c) Lorsque la meule se gripe ou lors de l'arrêt d'une coupe pour une raison quelconque, mettre l'outil hors tension et maintenir l'outil immobile jusqu'à l'arrêt complet de la meule. Ne jamais essayer de retirer la meule tronconneuse du trait de coupe alors que celle-ci est encore en mouvement. Une telle pratique risquerait de provoquer un effet de rebond. Rechercher et pondérer l'action corrective nécessaire pour éliminer les causes du grippage de la meule. d) Ne pas reprendre la coupe avec la meule dans le trait de coupe de la pièce. Attendre que la meule soit à plein régime puis la réinsérer soigneusement dans le trait de coupe. Si l'outil est électrique redémarrait avec la meule appuyée sur la pièce, celle-ci risquerait de gripper, de se déplacer ou de recycler. e Pour réduire le risque de pincement ou de recul de la meule, soutenir les panneaux ou toute autre pièce surdimensionnée. Les grandes pièces tendent à s'affaisser

sous leur propre poids. Disposer des appuis sous la pièce, le long de la ligne de coupe et près du bord de la pièce, des deux côtés de la meule.

f) Faire particulièrement attention lors de la réalisation de « découpe en poche » dans des murs existants ou d'autres zones sans visibilité. La portion de la meule faisant saillie risque de couper un tuyau d'alimentation en eau ou en gaz, des fils électriques ou des objets pouvant provoquer un effet de rebound.

Avertissements de sécurité spécifiques aux opérations de ponçage

a) Ne pas utiliser un papier pour disque abrasif excessivement surdimensionné. Respecter les recommandations des fabricants lors de la sélection du papier abrasif. Un papier abrasif plus grand que le plateau de ponçage représente un risque de laceration. Le papier risque également de s'accrocher, de se déschirer ou de provoquer un effet de rebond.

Avertissements de sécurité spécifiques pour les opérations de polissage

Ne pas laisser tourner librement une partie lache de la coiffe à polir ou ses ficelles. Bien insérer les extrémités des ficelles qui dépassent sous la coiffe ou les couper. Des ficelles laches et en rotation peuvent s'encheveter dans les doigts ou s'accrocher à la pierre.

Avertissements de sécurité spécifiques pour les opérations utilisant unérosmétallique

a) Être attentif, car la Brosse peut projeter des soies métalliques même lors de travaux normaux. Ne pas surcharger la Brosse en appliquant une force excessive sur celle-ci. Les soies métalliques pénètrent facilement les vêtements légers ou la peau. b) Si l'utilisation d'un capot protecteur est recommandée avec la brosse métallique, s'assurer qu'il n'interfère pas avec la rotation de la brosse métallique à touret ou de la brosse métallique. En cours de travail et sous la force centrifuge, le diamètre de la brosse métallique à touret ou de la brosse métallique s'accroît.

Règles additionnelles de sécurité propres aux meuleuses

AVERTISSEMENT: La meule ou un accessoire pourrait se desserrer lors de l'arrêt graduel de l'outil une fois celui-ci hors tension. Si c'était le cas, la meule ou l'accessoire pourait se détacher de l'outil et poser ainsi des risques de dommages corporels graves.

• Il n'est pas recommandé d'utiliser des accessoires non indiqués dans le présent mode d'emploi; cela peut être dangereux. Utiliser des amplificateurs de puissance qui feraient fonctionner l'outil à une vitesse supérieure à sa vitesse nominale représente une utilisation abusive.
• ir la pièce avec la main ou contre son corps n'est pas suffisamment stable et risque de provoquer une perte de maîtrise de l'outil.
• ez l'outil et inspectez la meule à la recherche de fissures ou de défauts.
• Manœuvrer et stocker les meules en prenant systématiquement des précautions.
• Ne jamais couper à un endroit pouvant contenir un câble électrique ou des tuyaux. Il peut en résulter des blessures graves.
• Ne pas faire fonctionner cet outil durant de longues périodes. Les vibrations causées par le fonctionnement de l'outil peuvent provoquer des blessures permanentes aux doigts, aux mains et aux bras. Utiliser des gants afin d'amortir davantage les vibrations, s'arrêter fréquemment et limiter l'utilisation quotidienne de l'outil.
• Prendre des précautions à proximité des événements, car ils cachent des pièces mobiles. Vêtements amples, bijoux ou cheveux longs risquent de rester coincés dans ces pièces mobiles. Lorsqu'elle est inutilisée, déposer la meuleuse sur une surface stable où elle sera immobile et ne risquera pas de rouler ou de faire trébucher ou chuter quiconque. Cela pose des risques de dommages corporels graves.
• Pour la sécurité de l'utilisateur, utiliser une rallonge de calibre ajustat (AWG, American Wire Gauge [calibrage américain normalisé des fil électrique]). Plus le calibre est petit, et plus sa capacité est grande. Un calibre 16, par exemple, a une capacité supérieure à un calibre 18. L'usage d'une rallonge de calibre insuffisant causera une chute de tension qui entraînera perte de puissance et surchauffe. Si plus d'une rallonge est utilisée pour obtenir une certaine longueur, s'assurer que chaque rallonge présente au moins le calibre de fil minimum. Le tableau ci-dessous illustre les calibres à utiliser selon la longueur de rallonge et

l'intensité nominale indiquée sur la plaque signalétique. En cas de doute, utiliser le calibre suivant. Plus le calibre est petit, plus la rallonge peut supporter de courant.

Calibres minimaux des rallonges
Intensité(en ampères)		Volts	Longueur totale de cordon en mètres(pieds)
		120 V	7.6 (25) 13	2 (50) 30,5	(100) 45,7	(150)
		240 V	15,2 (50)	30,5 (100)	61,0 (200)	91,4 (300)
Supérieur à	Inférieur à	AWG
0.6 18	16 16	14
6	10		18	16	14	12
10	12		16 16	14	12
12	16		14 12	Non recommendé

AVERTISSEMENT: Porter SYSTEMMATIQUEMENT des lunettes de protection. Les lunettes courantes NE sont PAS des lunettes de protection. Utiliser aussi un masque antipoussières si la détoupe doit en produire beaucoup. PORTER SYSTEMATIQUEMENT UN EQUIPEMENT DE SECURITE HOMOLOGUE:

Protection oculaire ANSI Z87.1 (CAN/CSA Z94.3) Protection auditive ANSI S12.6 (S3.19), Protection des voies respiratoires NIOSH/OSHA/MSHA.

AVERTISSEMENT : les scies, meules, ponceuses, perceuses ou autres outils de construction peuvent produire des poussières contenant des produits chimiques reconnus par l'État californien pour causer cancers, malformations congénitales ou être nocifs au système reproductif. Parmi ces produits chimiques, on retrouve :

Le plomb dans les peintures à base de plomb; - La silice cristallisée dans les briques et le ciment, ou autres produits de maçonnerie; et

L'arsenic et le chrome dans le bois ayant subi un traitement chimique.

Le risque associé à de telles expositions varie selon la fréquence à laquelle on effectue ces travaux. Pour réduire toute exposition à ces produits : travailler dans un endroit bien aéré, en utilisant du matériel de sécurité homologué, tel un masque antipoussières spécialement conçu pour filtrer les particules microscopiques.

• Limiter toute exposition prolongée avec les poussières provenant du ponçage, sciage, meulage, perçage ou toute autre activités de construction. Porter des vêtements de protection et nettoyer à l'eau savonneuse les parties du corps exposées. Le fait de laisser la poussière pénétrer dans la bouche, les yeux ou la peau peut favoriser l'absorption de produits chimiques dangereux.

AVERTISSEMENT: cet outil peut produire et/ou répandre de la poussière susceptible de causer des dommages sénésuels et permanents au système respiratoire. Utiliser systématique un appareil de protection des voies respiratoires homologué par le NIOSH ou l'OSHA. Diriger les particules dans le sens opposé au visage et au corps.

AVERTISSEMENT : pendant l'utilisation, systématiquement une protection auditive individuelle équivalente homologuée ANSI S12.6 (S3.19). Sous certaines conditions et suivant la durée d'utilisation, le bruit émanant de ce produit pourrait contribuer à une perte de l'acuité auditive. L'étiquette apposée sur tout outil peut inclure les symboles suivants. Les symboles et leur définition sont indiqués ci-après.

V....... volts A.. ampères

Hz..... hertz W..... watts

min......... minutes 1 courant alternatif

. Courant continu. Courant alternatif ou

(mis à la terre)

classe II n. vitesse nominale

double isolation

min par minute

IPM............ impacts par minute d'avertissement

SPM (FPM)... fréquence par BPM. battements par

minute

stp/m... pieds linéaires

par minute (ppm)

RPM tours par minute

Moteur

S'assurer que le bloc d'alimentation est compatible avec l'inscription de la plaque signalétique. Une diminution de tension de plus de 10 % provoquera une perte de puissance et une surchauffe. Les outils DWALT sont testés en usine ; si cet outil ne fonctionne pas, vérifier l'alimentation électrique.

Familiarisation

Les grandes meuleuses angulaires et les grandes ponceuses angulaires sont conçues pour être utilisées dans des travaux importants prolongés d'enlèvement de matériel. Les meuleuses et les ponceuses suivantes sont décrites dans le présent guide :

DWE4517 Meuleuse angulaire de 7 po

8500 trs/min

DWE4519 Meuleuse angulaire de 9 po

Description (fig. 1)

AVERTISSEMENT: ne jamais modifier l'utilité électrique ni aucun de ses composants, car il y a risques de dommages corporels ou matériels.

A. Gachette B. Bouton de blocage de l'arbre C. Poignée latérale D. Broche E. Bague en nylon F. Bouton de verrouillage de la gachette G. Capot protecteur H. Bouton de verrouillage en position de marche

Cette meuleuse a été conçue pour le meugage, ponçage, brossage métallique, polissage professionnels ou le tronçonnage par meules abrasives.

NE PAS les utiliser en milieu ambiant humide ou en présence de liquides ou de gaz inflammables.

Cette meuleuse est un outil électrique de professionnels. NE PAS le laisser à la portée des enfants. Une supervision est nécessaire auprès de tout utilisateur non expérimenté.

Interrupteur a gachette (FIG.1)

Ce outil est contrôlé par une gachette (A). Le bouton de verrouillage en position de marche (H) augmente le comportement lors des usages intensifs.

CARTER d'engrenages tournant

Pour les applications où l'outil est utilisé exclusivement dans le mélange de cordure ou des travaux de finition, le carter d'engrenages peut être tourné à gauche ou à droite de sa position initiale. Cette modification doit être effectuée dans un centre de service autorisé ou par du personnel qualifié. Voir les pages 30.

Bouton de verrouillage de la BROCHE (FIG. 2)

Le bouton de verrouillage de la broche sert à FIG. 2 empêcher la broche de tourner lors de l'installation et du retrait des moulas. Arrêter l'outil avant de brancher l'outil avant d'utiliser le bouton de verrouillage de la broche. Pour activer le dispositif de verrouillage, enforcer le bouton de verrouillage de la broche (B) et tourner la broche jusqu'à ce qu'elle s'arrête.

ATTENTION: ne jamais appuyer sur le bouton de commande de verrouillage de la broche lorsque la meuleuse fonctionne. Ne jamais faire fonctionner la meuleuse lorsque la commande de verrouillage de la broche est enfoncée. L'outil risque de s'endommager et de blesser l'utilisateur.

BAGUE en NYLON

La meuleuse est munie d'une bague en nylon pour faciliter l'installation et le retrait des meules.

Accessoires et raccords

Il importe de sélectionner les dispositifs de protection, les tampons de support et les bridages appropriés qui seront utilisés dans les accessoires pour la meuleuse. Consulter le tableau aux pages 31 à 33 pour obtenir de l'information sur les accessoires appropriés.

AVERTISSEMENT: la vitesse des accessoires doit correspondre à la vitesse minimale recommandée indiquée sur l'étiquette d'identification de l'outil, car les meules et les accessoires qui sont réglés à une vitesse trop élevée peuvent briser et occasionner des blessures lorsque des fragments de métal sont projetés. La vitesse nominale de l'accessoire doit toujours être supérieure à celle de l'outil indiquée sur la plaque signalétique de l'outil.

Accessions

Les accessoires spécialement conçus pour cette meuluese sont vendus chez les dépositaires DeWALT et dans les centres de service DeWALT.

Dispositif de protection n°27 de 9 po D284939

Dispositif de protection n° 28 de 9 po D284938

Dispositif de protection n°27 de 7 po D284937

Dispositif de protection pour meule boisseau

conique 31th de 6 po (broche foumie) D284936

Dispositif de protection pour meule bosselle

conique 1ère de 4 po (bride fournie) D284934

Dispositif de protection pour meule bosselle

conique n° 11 (bride de soutien foumie) 608368-00

Jeu de brides n° 1 D284932

Dispositif de protection n° 1 de 7 po D284931

Bride de soutien pour meule 54339-00

Ecrou de blocage 22191-00

Clé pour meule 61820-01

Dispositif de protection de la broche 445928-01

AVERTISSEMENT : pour réduire le risque de blessures, éteindre l'appareil et le débrancher avant d'installer ou de retirer tout accessoire et avant d'effectuer des réglages ou des réparations. Un démarrage accidentel peut provoquer des blessures.

Installation de la poignée latérale (fig. 3)

Rattachez la poignée latérale (C) sur l'un des deux points de fixation (H).

Positionnement du carter d'engrenages (fig. 4)

1. Démonter le dispositif de protection et bride de l'util.
2. Enlever les quatre vis dans les coins, qui fixent le carter d'engrenages au carter du moteur.
3. Sans séparer le carter d'engrenages du carter du moteur, positionner le carter d'engrenages tel que voulu.

REMARQUE: si le carter d'engrenage et le carter du moteur se séparent de plus de 1/4 po (6.35 mm), l'outil doit être réparé et remonté dans un centre de service DEWALT pour éviter d'endommager les brosses, le moteur et les roulements. 4. Poser les vis pour fixer le carter d'engrenages au carter du moteur. Serrer les vis selon un couple de 20 pouces-livres. Ne pas trop serrer les vis pour éviter d'en faire le pas.

Fonctionnement

AVERTISSEMENT : pour réduire le risque de blessures, éteindre l'appareil et le débrancher avant d'installer ou de retirer tout accessoire et avant d'effectuer des réglages ou des réparations. Un démarrage accidentel peut provoquer des blessures.

Source d'alimentation

Brancher la grande meuleuse angulaire sur un circuit électrique spécialisé. L'utilisation de l'outil sur un circuit avec d'autres outils réduit le rendement de l'outil.

Interrupteur à gachette (fig. 5)

AVERTISSEMENT: avant de brancher l'util sur le secteur ou après une coupure de courant, s'assurer que la gachette est en position d'arrêt. Maintenir fermement la poignée latérale et la poignée arrière pour conserver le contrôle de l'util au démarrage et pendant son utilisation.

Utilisation de l'interrupteur à gachette

Pour permettre l'outil en marche, appuyez sur le bouton de verrouillage (F) puis sur la gâchette (A). Le bouton de verrouillage en position de marche (H) restera appuyé et l'outil continuera de tourner.

Pour arrêter l'outil, appuyez puis relâchez la gâchette. Le bouton de sécurité se désenclencha librement ainsi la gâchette et permettant à l'outil de s'arrêter.

REMARQUE : laisser l'outil atteindre sa vitesse maximale avant de le mettre en contact avec la surface à meuler, et le soulever complètement avant de l'arrêter.

ATTENTION: s'assurer que la meule s'est complètement arrêtée avant de poser l'util.

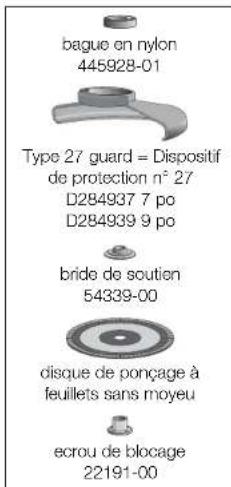

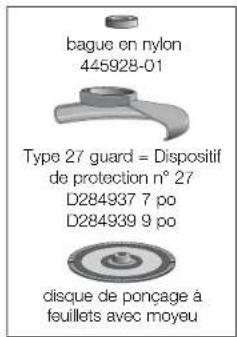

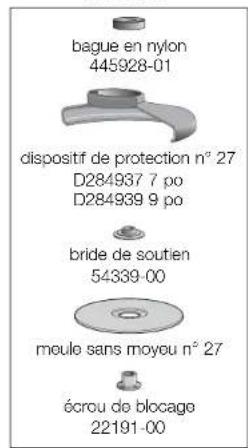

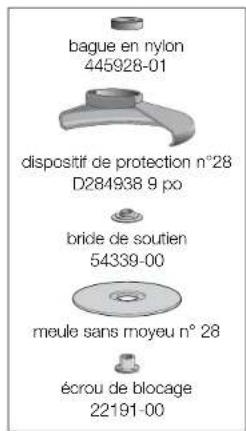

Disques de ponçage à feuillets

REMARQUE: le diamètre de la meule doit correspondre aux dimensions du dispositif de protection; c'est-à-dire, il n'est pas possible d'utiliser une meule de 7 pouce avec un dispositif de protection de 9 pouce. La surface inférieure de la meule doit se trouver à l'intérieur du bord du dispositif de protection.

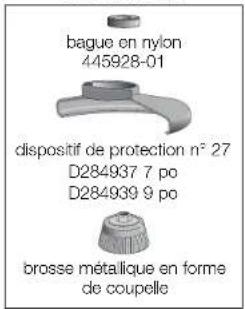

Disques de ponçage

REMARQUE: le diamètre de la meule doit correspondre aux dimensions du dispositif de protection; c'est-à-dire, il n'est pas possible d'utiliser une meule de 7 pouces avec un dispositif de protection de 9 pouces. La surface inférieure de la meule doit se trouver à l'intérieur des bords du dispositif de protection.

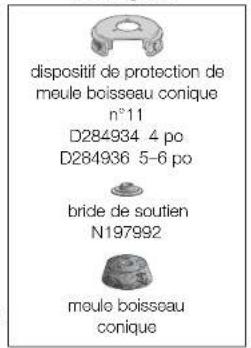

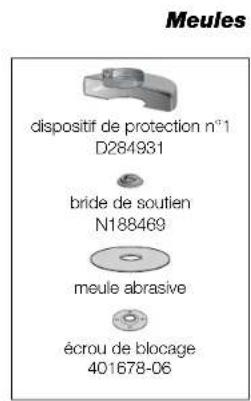

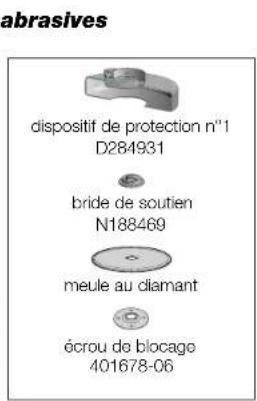

Meules brossesaux coniques

REMARQUE: le diamètre de la meule doit correspondre aux dimensions du dispositif de protection; c'est-à-dire, il n'est pas possible d'utiliser une meule de 7 pouces avec un dispositif de protection de 9 pouces.

Retrait du bouton de verroullage en position de MARCHE (FIG. 1)

Il est possible de retirer le bouton de verrouillage en position de marche (H) en permanence sans compromettre la conformité avec les organismes de réglementation indiqués sur la plaque signalétique de l'outil. Le bouton de verrouillage en position de marche doit être retiré dans un centre de service DEWALT.

Renseignements importants sur les dispositifs de protection (FIG. 6)

Utilisez systématiquement un dispositif de protection lors de l'emploi de meules, de disques de ponçage à lamelles, de brosses métalliques ou circulaires. L'outil peut être utilisé sans le capotisteur seulement lors du ponçage avec des disques abrasifs conventionnels. Les modèles DeWALT DWE4517 et DWE4519 sont fournis avec un capotisteur conçu qu'on doit utiliser avec les meules à moyeu dépôt (type 27) et les meules à moyeu (type 27). Le même capotisteur a été conçu pour l'emploi

de disques de ponçage à lamelles, de brosses métalliques ou circulaires. Le meulsion ou la détouque avec des meules autres que celles de type 27, 28 ou 29 requiert l'utilisation d'un capot protecteur autre, non inclus avec cet outil. Les instructions d'installation de ces capots protecteurs sont inclus dans l'emballage de ces accessoires.

AVERTISSEMENT: pour utiliser une meule avec un capot protecteur de type 27, 28 ou 29, s'assurer que la surface inférieure de la meule se trouve à l'intérieur de la fève du capot.

Installation et retrait du dispositif de protection (f

1. Ouvrir le mécanisme de verrouillage de dispositif de protection (I) et aligner les cosses avec les fentes dans le boîtier du carter d'engrenage. Orienter le dispositif de protection vers l'arrière, tel qu'illustré.
2. Pousser le dispositif de protection vers le bas jusqu'à ce que les cosses s'engagent et tournent librement dans la rainure située à la base du moyeu du carter d'engrenage.
3. Le mécanisme de verrouillage du dispositif de protection étant ouvert, déplacer le dispositif de protection à la position voulue pour protéger au maximum l'opérateur.
4. Fermez le mécanisme de verrouillage du dispositif de protection pour arrimer solidement ce dernier sur le carter d'engrenage. Il devrait être impossible de faire tourner manuellement le dispositif de protection lorsque le mécanisme de verrouillage est enclenché. N'utilisez pas la meuleuse si le dispositif de protection est lâche ou si son mécanisme de verrouillage est ouvert.

FIG.7

1. Pour retirer le dispositif de protection, reprendre les étapes décrites ci-dessus en ordre inverse.

REMARQUE: le dispositif de protection est réglé en usine en fonction du diamètre du moyeu du carter d'engrenages. S'il s'avère nécessaire, après un certain temps, de le régler de nouveau, mettre le levier de serrage en position fermée, puis serrer la vis de réglage (J).

AVIS: ne resserez pas la vis de réglage si le mécanisme de verrouillage du dispositif de protection est ouvert. Sinon, le dispositif de protection ou le moyeu peuvent subir des dommages non déductés.

Installation et refraîchissage des meules avec moyeu

Les meules avec moyeu s'installent directement sur la broche filetée n° 11 de 5/8 po.

1. Installer la meule sur la broche tout en l'appuyant fermement contre la bague en nylon.
2. Enfonce le bouton de verrouillage de la broche et serre le moyeu de la meule à l'aide d'une clé.
3. Pour retirer la meule, reprendre les étapes décrites ci-dessus en ordre inverse.

AVERTISSEMENT: le fait de ne pas asseoir correctement la meule contre la bague en nylon avant le démarrage de l'outil pourrait endommager l'outil ou la meule.

Installation des MEULES sans MOYEU (FIG. 8)

Les meules n° 27 à moyeu déporté doivent être utilisées avec les brides appropriées fournies comme accessoire.

Consulter le tableau aux pages 31 à 33 pour obtenir de l'information. 1. Installer la bride de scutien métallique (K) sur la broche (F) et contre la bague en nylon.

1. Placer la meule contre la bride de soutien, tout en centrant la meule sur le pilote de la bride de soutien.
2. Enfonce le bouton de verrouillage de la broche, installe l'écrou de blocage (L) sur la broche, tout en guidant le moyeu saillant sur l'écrou de blocage au milieu de la meule.
3. Serrer l'écrou de blocage à l'aide d'une clé.
4. Pour retirer la meule, reprendre les étapes décrites ci-dessus en ordre inverse.

Meulage de finition (FIG. 9)

1. Laisser l'outil atteindre sa vitesse maximale avant de le mettre en contact avec la surface à meuler.
2. Appuyer légèrement sur la surface à meuler pour laisser l'outil marcher à sa vitesse maximale.
3. Maintenez un angle d'environ 20 à 30° entre l'outil et la surface à meuler.
4. Déplacer l'outil gentement vers l'avant et FIG.9 vers l'arrière pour éviter de rayer l'ouvrage.
5. Soulever l'outil avant de l'amener. S'assurer que la meule s'est complètement arrêtée avant de poser l'outil.

Meulage de bordure

AVERTISSEMENT: Au cours du meavage ou de la coupe de bord, les meules peuvent être endommagées ou faire des rebonds si elles sont arquées ou si elles subsistent des torsions alors que l'outil effectue des travaux de découpe ou de meavage profond. Afin de réduire le risque de blessures graves, n'utilisez ces meules et le dispositif de protection standard n°27 que dans la coupe peu profonde et l'entaille profondeur de moins de 1/2 po(13 mm). L'ouverture du dispositif de protection ne doit pas s'orienter vers l'opérateur. Pour effectuer des coupes plus profondes à l'aide d'une meule n°1, utilisez un dispositif de protection fermé n°1. Les dispositifs de protection n°1 sont vendus séparément chez les dépositaires locaux ou dans un centre de service autorisé.

1. Laisser l'outil atteindre sa vitesse maximale avant de le mettre en contact avec la surface à meuler.
2. Appuyer légèrement sur la surface à meuler pour laisser l'outil marcher à sa vitesse maximale.
3. On doit se protéger en orientant l'ouverture du dispositif de protection vers une surface quelconque, dans le sens opposé de l'opérateur.
4. Déplacer l'outil lentement vers l'avant et vers l'arrière pour éviter de rayer l'ouvrage.
5. Soulever l'outil avant de l'arrêter. S'assurer que la mousse s'est complètement arrêté avant de poser l'outil.

AVENTISSEMENT: no pas utiliser les meules destinées au meulsion de cordure dans le meulsion de finition puisqu'elles ne peuvent pas accepter la pression laterale exercée lors du meulsion de finition. Les meules peuvent briser et entrainer des blessures.

Finition de surface à l'aide de disques de ponçage à feuillets (FIG. 10)

1. Laisser l'outil atteindre sa vitesse maximale avant de le mettre en contact avec la surface à meuler.
2. Appuyer légèrement sur la surface à murer pour laisser l'outil marcher à sa vitesse maximale. FIG. 10
3. Maintenir un angle d'environ 5 à entre l'outil et la surface à mouler.
4. Déplacer l'outil lentement vers l'avant et vers l'arrière pour éviter de rayer l'ouvrage.
5. Soulever l'outil avant de l'arrêter. S'assurer que la meule s'est complètement arrêtée avant de poser l'outil.

Installation et utilisation des tampons de support

La vitesse des tampons de support et des disques de ponçage doit être supérieure à la vitesse minimale des accessoires, tel qu'indiqué sur l'étiquette. Les tampons de support et les disques de ponçage recommandés sont vendus séparément dans les centres de service DEWALT et chez les dépositaires DEWALT.

REMARQUE: il est possible d'enlever le dispositif de protection lors du ponçage utilisant des tampons de support et des disques de ponçage. Les disques de ponçage à feuillets sont considérés des meules conformément aux normes de l'ANSI et nécessitant l'utilisation d'un dispositif de protection. (Voir la section Installation et utilisation des meules à moyeu déporté et des disques de ponçage à feuillets).

Installation des tampons de support (FIG. 11)

ATTENTION: Il faut reinstaller le dispositif de protection qui convient à la meule pour les travaux utilisant des meules, des disques de ponçage à feuilles, des brosses métalliques ou des meules métalliques après le ponçage. FIG. 11

1. Insérer le tampon de support en caoutchouc (M) sur la bague en nylon.
2. Placer le disque de ponçage (N) sur le tampon de support en caoutchouc (M). 3. Enfonce le bouton de verrouillage de la broche, installer l'écrou de blocage (O) sur la broche, tout en guidant le moyeu saillant sur l'écrou de blocage au milieu du disque de ponçage et du tampon de support.
3. Serrer l'écrou de blocage au moyen de la clé appropriée.
4. Pour retirer le disque de ponçage, reprendre les étapes décrites ci-dessus en ordre inverse.

Utilisation des tampons de support (FIG. 12)

Sélectionner le papier abrasif qui convient à l'application. La grosseur des grains du papier abrasif varie : le papier à gros grains permet d'enlever rapidement le matériel et donne une surface rugueuse. Le papier à grains fins permet d'enlever lentement le matériel et donne une surface plane. Commencer par le papier à gros grains pour enlever rapidement le matériel. Passer au papier à grains moyens, puis utiliser du papier à grains fins pour obtenir une surface optimale.

Papier à gros grains n° 16 à 30

Papier à grains moyens n° 36 à 80

Papier à grains fins n° 100 à 120

Papier à grains très fins n° 150 à 180

1. Laisser l'outil atteindre sa vitesse maximale avant de le mettre en contact avec la surface à poncer.
2. Appuyer légèrement sur la surface à pincer pour laisser l'outil marcher à sa vitesse maximale. FIG. 12
3. Maintenir un angle d'environ 5 à 15° entre l'ouïl et la surface à poncer. Le disque de ponçage doit entrer en contact avec environ un pouce de l'ouvrage.

1. Déplacer l'outil en ligne droite constante pour ne pas brûler ou marquer l'ouvrage. Le fait de laisser l'outil reposer sur l'ouvrage sans déplacer ce dernier ou de le déplacer de façon circulaire peut entraîner des brûlures et des marques circulaires sur l'ouvrage.
2. Soulever l'outil avant de l’arrêter. S'assurer que la meule s'est complètement arrêtée avant de poser l'outil.

Installation et utilisation des brosses et des meules métalliques

La vitesse des brosses et des meules métalliques doit être supérieure à la vitesse minimale des accessoires, tel qu'indiqué sur l'util. N'utiliser que des brosses et des meules métalliques munies d'un moyen filto n° 11 de 5/8 po. Il faut installer un dispositif de protection n° 27 lors de l'utilisation des brosses et des meules métalliques. AVENTISSEMENT: porter des gants de travail lors de la manipulation des brosses ou des meules metalliques. Les brosses et les meules metalliques peuvent doivent franchantes.

Installation des brosses et des MEULES metalliques

1. Installer la brosse sur la broche tout en l'appuyant fermement contre la bague en nylon.
2. Enforcer le bouton de verrouillage de la broche et serrer le moyeu de la brosse à l'aide d'une clé.
3. Pour retirer la brosse, enforcer le bouton de verrouillage de la broche et desserer le moyeu de la brosse à l'aide d'une clé.

REMARQUE: si le moyen de larosse n'est pas bien appuyé contre la bague en nylon avant la mise en marche de l'outil, ce dernier ou larosse peut être endommagé.

Utilisation des brosses metalliques en forme de coupelle et des brosses à BILLES metalliques (FIG. 13)

Les brosses métalliques peuvent être utilisées pour enlever la rouille, le tartre et la peinture, et pour développer des surfaces lisses.

1. Laisser l'outil atteindre sa vitesse maximale avant de le mettre en contact avec la surface à poncer.
2. Appuyer légèrement sur la surface à poncer pour laisser l'outil marcher à sa vitesse maximale.
3. Maintenir un angle d'environ 5 à entre l'ouil et la surface à poncer dans le cas des brosses métalliques en forme de coupelle.
4. Maintenir le contact entre le bord de la meule et la surface à poncer dans le cas des brosses à billes métalliques.
5. Déplacer l'outil lentement vers l'avant et vers l'arrière pour éviter de rayer l'ouvrage. Le fait de laisser l'outil reposer sur l'ouvrage sans déplacer ce dernier ou de le déplacer de façon circulaire peut entraîner des brûlures et des marques circulaires sur l'ouvrage.
6. Soulever l'outil avant de l'arrêter. S'assurer que la meule s'est complètement arrêtée avant de poser l'outil.

Installation du dispositif de protection pour les MEULES bosselées coniques (fig.14)

AVERTISSEMENT: le dispositif de protection pour les meules boisseaux coniques n'est pas fourni avec cet outil. Les meules boisseaux coniques nécessitant les brides et les dispositifs de protection appropriés. Le dispositif de protection D284934 de 4 po pour meule boisseau conique et le dispositif de protection D284936 de 6 po pour meule boisseau conique sont vendus comme accessoire et complètent la bride appropriée. Si la bride et le dispositif de protection appropriés ne sont pas utilisés, cela peut entraîner des blessures si la meule se brise ou si l'opérateur entre en contact avec cette dernière.

1. Installer le dispositif de protection tel qu'indiqué.
2. Le dispositif de protection doit être positionné entre la broche et l'opérateur afin de protéger au maximum ce dernier.
3. Bien serrer les deux vis de fixation (P) fournies avec le dispositif de protection.

Installation des MEULES boisseaux coniques (FIG. 15)

1. Enlever la bague en nylon (F).
2. Installer la bride de soutien de la moulé boisseau conique, tout en alignant les parties plates de la broche (C) avec les celles de la bride (R).
3. Installer la meule boisseau conique sur la broche tout en l'appuyant fermement contre la bride de soutien.
4. Enfoncer le bouton de verrouillage de la broche et serrer la meule.
5. Pour retirer la meule, reprendre les étapes décrites ci-dessus en ordre inverse.

FIG. 15

AVIS: si la meule n'est pas bien appuyée contre la bride de soutien avant la mise en marche de l'outil, ce dernier ou la meule peut être endommagé. REMARQUE: régler la jupe de protection de manière que seulement 1/8 po (3.17 mm) de la roue soit exposé. À cette fin, desserrer les boulons afin de rallonger la longueur de la jupe, puis bien les serrer avant d'utiliser la meuleuse.

Utilisation des MEULES bosselées coniques (FIG. 16)

Les meules boisseaux coniques sont utilisées dans les travaux importants d'enlèvement.

1. Laisser l'outil atteindre sa vitesse maximale avant de le mettre en contact avec la surface à meuler.
2. Appuyer légèrement sur la surface à meuler pour laisser l'outil marcher à sa vitesse maximale. Figs. 16
3. Maintenez un angle d'environ 5 à 10° entre l'outil et la surface à meuler.
4. Déplacer l'outil lentement vers l'avant et vers l'arrière pour éviter de rayer l'ouvrage.
5. Soulever l'oult avant de l'arrêter. S'assurer que la meule s'est complètement arrêtée avant deposer l'oult.

Installation et utilisation des meules abrasives n° 1

Les meules abrasives comprennent les meules au diamant et les disques abrasifs. Il existe aussi des meules abrasives pour couper le métal et le béton. Les lames au diamant pour couper le béton peuvent aussi être utilisées. AVERTISSEMENT: le dispositif de protection fermé pour les meules abrasives n'est pas formé avec cet outil. Les meules abrasives nécessitant les brides et les dispositifs de protection appropriés. Le dispositif de protection D284931 de 7 po pour meule abrasive est vendu comme accessoire et comprend la bride appropriée. Si la bride et le dispositif de protection appropriés ne sont pas utilisés, cela peut entraîner des blessures si la meule se brise ou si l'opérateur entre en contact avec celle-ci.

Installation du dispositif de protection fermé n° 1 (FIG. 17, 18)

1. Ouvrir le mécanisme de verrouillage de dispositif de protection () et aligner les cosses avec les fentes dans le boîtier du carter d'engrenage. Orienter le dispositif de protection vers l'arrête, tel qu'il est illustré.
2. Pousser le dispositif de protection vers le bas jusqu'à ce que la cosse s'engage et tourne librement dans la rainure située à la base du carter d'engrenage.

1. Dépliant le dispositif de protection (G) à la position voulue pour protéger au maximum l'opérateur.
2. Fermer le mécanisme de verrouillage afin de fixer solidement le dispositif de protection au carter d'engrenage. Il ne doit pas être possible de touler le dispositif de protection lorsque le mécanisme de verrouillage est fermé. N'utilise pas la mousseuse si le dispositif de protection est lâche ou si son mécanisme de verrouillage est ouvert.

REMARQUE: le dispositif de protection est ajusté d'usine au diamètre du moyeu de la broche. S'il s'avère après un certain temps que le dispositif de protection se desserre, desserrez la vis de réglage (J) alors que le mécanisme de verrouillage du dispositif de protection est enclenché.

FIG. 18

AVS: ne pas resserer la vis de réglage si le mécanisme de verrouillage est ouvert. Le dispositif de protection ou le moyen d'assemblage pourrait subir des dommages indécelables.

Installation des MEULES abrasives (FIG. 19)

1. Enlever la bague en nylon (E).
2. Installer la bride de soutien de la meule abrasive, tout en alignant les parties plates de la broche (R) avec celles de la bride (S).
3. Installer la meule abrasive sur la broche tout en centrant la meule sur le pilote de la bride de soutien.
4. Installer l'écrou de blocage, tout en s'assurant que la meule est centrée sur le pilote de la bride de soutien.
5. Enfonce le bouton de verrouillage de la broche et serre l'écrou de blocage à l'aide d'une clé.
6. Pour retirer la meule, reprendre les étapes décrites ci-dessus en ordre inverse.

FIG.19

Utilisation des MEULES abrasives (FIG. 20)

AVERTISSEMENT: ne pas utiliser de meules à couper les bords pour des travaux de meulage de finition car ces meules ne sont pas conçues pour les pressions latérales nécessaires durant le meulage de finition. La meule pourrait alors être endommagée et poser des risques de dommages corporels.

1. Laisser l'outil atteindre sa vitesse maximale avant de le mettre en contact avec la surface à meuler.
2. Appuyer légèrement sur la surface à meuler pour laisser l'outil marcher à sa vitesse maximale.
3. Lorsqu'on effectue une coupe, tenir l'outil de manière à maintenir l'angle par rapport à l'ouvrage pour ne pas plier la meule; elle peut briser et entraîner des blessures.
4. Soulever l'outil avant de l'arrêt. S'assurer que la meule s'est complètement arrêtée avant de poser l'outil.

FIG. 20

Maintenance

AVERTISSEMENT : pour réduire le risque de blessures, éteindre l'appareil et le débrancher avant d'installer ou de retirer tout accessoire et avant d'effectuer des réglages ou des réparations. Un démarrage accidentel peut provoquer des blessures.

Nettoyage

A VERTISSEMENT: enlever les saletés et la poussière hors des évêts au moyen d'air comprimé propre et sec, au moins une fois par semaine. Pour minimiser le risque de blessure aux yeux, toujours porter une protection oculaire conforme à la norme ANSI Z87.1 lors du nettoyage.

AVERTISSEMENT: ne jamais utiliser de solvants ni d'autres produits chimiques puissants pour nettoyer les pièces non métalliques de l'outil. Ces produits chimiques peuvent affaiblir les matériaux de plastique utilisés dans ces pièces. Utiliser un chiffon humecté uniquement d'eau et de savon doux. Ne jamais laisser de liquide pénétrer dans l'outil et n'immerger aucune partie de l'outil dans un liquide.

Accessoires

AVERAGEMENT: puisque les accessoires autres que ceux offerts par DeWALT n'ont pas ete testes avec co produit, leur utilisation jourait s'avérer dangereuse. Pour réduire le risque de blessures utilisex exclusivementles accessoires DeWALT recommandés avec le present produit.

Les accessoires recommandés pour cet outil sont vendus en séparation au centre de service de votre région. Pour obtenir de l'aide concernant l'achat d'un accessoire, communiquer avec DEWALT Industrial Tool Co., 701 East Joppa Road, Baltimore, MD 21286 aux États-Unis; composer le 1 800 433-9258 (1 800 4-DEWALT) ou visiter notre site Web : www.dewalt.com.

Réparations

Pour assurer la SÉCURITÉ et la FIABILITE du produit, les réparations, l'entretien et les réglages doivent être réalisées (cela comprend l'inspection et le remplacement du balai) par un centre de réparation en usine DeWALT, un centre de réparation/agree DeWALT ou par d'autres techniciens qualifiés. Toujours utiliser des pieces de rechange identiques.

Garantie limitée de trois ans

DEWALT réparera, sans frais, tout produit défectueux causé par un défaut de matériel ou de fabrication pour une période de trois ans à compter de la date d'achat. La présente garantie ne couvre pas les pièces dont la défectuosité a été causée par une usure normale ou l'usage abusif de l'outil. Pour obtenir de plus amples renseignements sur les pièces ou les réparations couvertes par la présente garantie, visiter le site www.dewalt.com ou composer le 1 800 433-9258 (1 800 4-DEWALT). Cette garantie ne s'applique pas aux accessoires et ne vise pas les dommages causés par des réparations effectuées par un tiers. Cette garantie confère des droits légaux particuliers à l'acheteur, mais celui-ci pourrait aussi bénéficier d'autres droits variant d'un état ou d'une province à l'autre.

En plus de la présente garantie, les outils DeWALT sont couverts par notre :

Contrat d'entretien gratisuit d'un an

DEWALT entretiendra l'outil et remplacera les pièces usées au cours d'une utilisation normale et ce, gratuitemet, pendant une période d'un an à compter de la date d'achat.

Garantie de remboursement de 90 JOURS

Si l'acheteur n'est pas entièrement satisfait, pour quelle raison que ce soit, du rendement de l'utilité électrique, du laser ou de la cloueuse DeWALT, celui-ci peut le retourner, accompagné d'un reçu, dans les 90 jours à compter de la date d'achat pour obtenir un remboursement intégral, sans aucun problème.

AMÉRIQUE LATINE : cette garantie ne s'applique pas aux produits vendus en Amérique latine. Pour ceux-ci, veuillez consulter les informations relatives à la garantie spécifique présente dans l'emballage, appeler l'entreprise locale ou consulter le site Web pour les informations relatives à cette garantie.

DAVERTISSEMENT: si les étiquettes d'advertissement devennent illisibles ou sont manquantes, composer le 1 800 433-9258 (1 800 4-DEWALT) pour en obrirer le remplacement gratuite.

Numéro du produit: Mod./Cat.:

Marque: Numéro de série:
