Type de produit	Ventilateur sur pied avec double pale
Marque	Thomson
Modèle	THVEL470K
Alimentation	220-240 V ~ 50 Hz
Puissance absorbée	28 W (max), 20.12 W (moyenne)
Classe d'isolation	Classe II
Débit d'air maximal	57.23 m³/min
Niveau de puissance acoustique	63.7 dB(A)
Vitesse maximale de l'air	2.82 m/s
Nombre de vitesses	24 (modes Normal et Naturel), 3 (mode Sommeil)
Modes de fonctionnement	Normal, Naturel, Sommeil
Minuterie	Oui, de 1 à 18 heures
Oscillation	Oui, gauche-droite
Télécommande	Oui, avec piles AAA 1.5 V (non fournies)
Panneau de contrôle	Boutons Marche/Veille, Mode, Minuterie, Oscillation, molette de vitesse
Nettoyage et entretien	Débrancher avant nettoyage ; utiliser une éponge humide avec savon doux ; ne pas laisser d'eau pénétrer dans le moteur
Consommation en veille	0.47 W
Consommation électrique saisonnière	6.96 kWh/an
Assemblage	Base, tube, corps, grille arrière, pales, grille avant ; outils fournis
Sécurité	Ne pas insérer d'objets dans la grille ; ne pas utiliser près d'une fenêtre ; ne pas laisser sans surveillance ; ne pas démonter les grilles une fois assemblées
Garantie	Ne couvre pas l'usure normale, mauvaise utilisation, réparations non autorisées
Coordonnées fabricant	Schneider Consumer Group, 12 rue Jules Ferry, 93110 Rosny-sous-Bois, France

FOIRE AUX QUESTIONS - THVEL470K THOMSON

Comment assembler le ventilateur THVEL470K ?

Insérez le tube dans la base et fixez avec l'écrou. Desserrez la vis de serrage pour sortir le tube supérieur à la hauteur souhaitée, puis resserrez. Desserrez le contre-écrou sur le corps, insérez le corps dans le tube et serrez. Retirez l'écrou et la protection de l'arbre, alignez la grille arrière et serrez l'écrou dans le sens horaire. Insérez les pales et serrez l'écrou à pas inversé. Enfin, clipsez la grille avant sur la grille arrière et serrez la vis du cerclage.

Comment utiliser la télécommande ?

La télécommande nécessite deux piles AAA 1.5 V (non fournies). Insérez-les en respectant les polarités. Utilisez les boutons pour allumer/éteindre, sélectionner le mode, régler la minuterie, l'oscillation et la vitesse. Portée standard.

Comment régler la minuterie ?

Appuyez sur le bouton Minuterie du panneau ou de la télécommande pour régler l'arrêt automatique de 1 à 18 heures. L'indicateur minuterie et le nombre d'heures s'affichent.

Quels sont les modes de ventilation disponibles ?

Trois modes : Normal (vitesse constante), Naturel (simule le vent naturel avec variations) et Sommeil (vitesse réduite progressive pour la nuit, de 1 à 3).

Comment nettoyer le ventilateur ?

Débranchez impérativement l'appareil avant tout nettoyage. Utilisez une éponge humide imbibée d'eau savonneuse douce. Essuyez avec un chiffon doux. Assurez-vous qu'aucune eau ne pénètre dans le moteur. Ne rebranchez qu'une fois parfaitement sec.

Que faire si le ventilateur ne s'allume pas ?

Vérifiez que l'appareil est branché sur une prise 230 V fonctionnelle. Contrôlez que le câble d'alimentation n'est pas endommagé. Si le problème persiste, contactez le service après-vente.

La télécommande ne fonctionne pas, que faire ?

Vérifiez que les piles sont insérées correctement et qu'elles ne sont pas usées. Remplacez-les par des piles AAA neuves du même type. Assurez-vous qu'il n'y a pas d'obstacle entre la télécommande et le récepteur.

Le ventilateur fait un bruit anormal, que faire ?

Vérifiez que l'appareil est sur une surface stable et que toutes les pièces sont correctement assemblées. Assurez-vous que rien n'obstrue les pales. Si le bruit persiste, arrêtez l'utilisation et contactez le SAV.

Puis-je utiliser le ventilateur près d'une fenêtre ?

Non, il est déconseillé de l'utiliser près d'une fenêtre car la pluie pourrait pénétrer et causer un choc électrique. Placez-le toujours à l'intérieur, sur une surface plane et stable.

Quels sont les consignes de sécurité importantes ?

Ne jamais insérer d'objets dans la grille. Ne pas laisser l'appareil sans surveillance. Ne pas utiliser avec un câble endommagé. Débrancher avant nettoyage. Ne pas démonter les grilles après assemblage. Utiliser uniquement en intérieur.

MODE D'EMPLOI THVEL470K THOMSON

Si le cable d'alimentation est endommagé, il doit être remplace par le fabricant, son service après-vente ou des personnes de qualification similaire afin d'éviter un danger.

La fiche de prise de courant du cable d'alimentation doit être enlevée du socle avant de nettoyer l'appareil ou d'entreprenevre les opérations d'entretien.

RÉGLES DE SECURITÉ

Le produit doit être installé en respectant les règles nationales d'installation.

Cet apparéil est uniquement destiné à une utilisation domestique et interieure.

1. Montez-le complètement avant de lemettre en marche.

2. Avant la connexion de l'ordinateil, contrôler si :

3. la tension de raccordement est bien la même que celle de la plaque signalétique,

4. la prise et l'approvisionnement en courant sont adaptations à l'ordinateil,

5. la fiche du cable est adaptée à la prise de courant

L'appareil est prévu uniquement pour une prise de courant ayant une tension de raccordement de 230 Volts (50 Hz).

1. N'insérez jamais vos doigts, des crayons ou tout autre objet à travers la grille lorsque le ventilateur est en marche.
2. Veillez à ce que le ventilateur soit placé sur une surface stable lorsqu'il est en marche.
3. N'utilisez pas votre ventilateur pres d'une fenêtre. La pluie pourrait causeur un risque de chocolélectrique.
4. Ne jamais laisser le ventilateur fonctionner sans surveillance.
5. Pour des raisons de sécurité, il est IMPERATIF de tous jours retarder la fiche de la prise lorsque l'appareil n'est pas utilisé, avant de le nettoyer ou avant toute maintenance.
6. Ne pas utiliser de produits chimiques ou de déterments pour le nettoyage qui pourrait facilement abîmer ou déformer votre apparéil.
7. Ne tirez pas sur le cordon d'alimentation pour débrancher l'appareil de la prise de courant.
8. Ne pas utiliser l'appareil avec un cable ou une fiche endommagée.
9. N'essayer jamais de démonter ou de réparer vous-même l'appareil. Dans le cas d'une réparation par une personne non compétente, la garantie est

annulée.

1. Débranchez le ventilateur lorsque vous le déplacez.
2. Ne jamais laisser fonctionner cet appeareil en présence ou à la portée d'enfants sans surveillance.
3. L'appareil et la grille ne doivent pas etre démontes pour l'entretien ou le nettoyage.
4. Les apparueils ne sont pas destinés à être mis en fonctionnement au moyen d'une minuteurie extérieure ou par un système de commande à distance séparé.
5. Cét apparcreil peut être utilisé par des enfants âgés d'au moins 8 ans et par des personnes ayant des capacities physiques, sensorielles ou mentales réduites ou dénuées d'expérience ou de connaissance, s'ilts (si elles) sont correctement surveillé(e)s ou si des instructions relatives à l'utilisation de l' apparcreil en toute sécurité leur ont été données et si les risques encourus ont été appréhendés. Les enfants ne doivent pas jouer avec l' apparcreil. Le nettoyage et l'entretien par l'usage ne doit pas être effectuels par des enfants sans surveillance.
6. Ce produit est conforme aux exigences imposées par les directives 2014/35/UE (abrogeant la directive 73/23/CEE modifiée par la directive 93/68/CEE) et

2014/30/UE (abrogeant la directive 89/336/CEE).

1. AVERTISSEMENT !!! Si le cable d'alimentation est endommagé, il doit être remplace par le fabricant, son service après-vente ou des personnes de qualification similaire afin d'eviter un danger.
2. La fiche de prise de courant du cable d'alimentation doit être débranchée de l'alimentation électrique avant de retirer la grille.
3. La fiche de prise de courant doit être débranchée avant de nettoyer l'appareil ou d'entrepandre les opérations d'entretien.
4. Une fois que l'appareil est assemblé, il est interdit de démonter les grilles.
5. Cet apparéil est destiné à être utilisé dans des applications domestiques et interieures.
6. Pour un assemblage correct de l'appareil, veuillez-vous reférer au paragraph correspondant à la page 6.
7. Pour les instructions de nettoyage et d'entretien, veuillez-vous reférer au paragraphe nettoyage et entretien à la page 9.
8. Les instructions d'emploi doivent être fournies et conserver avec l'appareil afin que celui-ci puisse être utilisé sans danger.

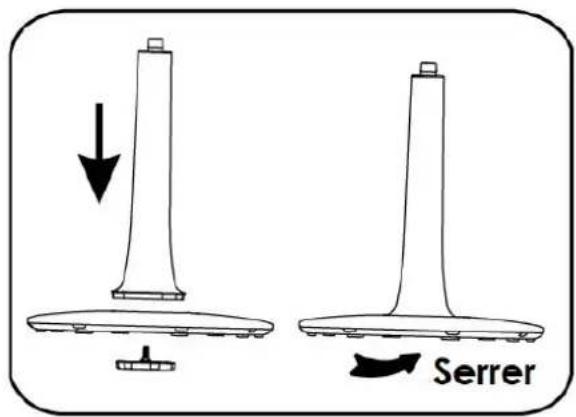

1. Insérez le tube dans le trou de la base, puis utilisez un écrou pour le fixer fermement.

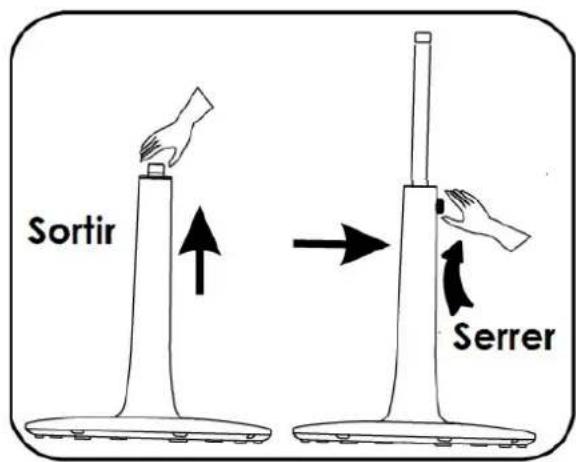

1. Desserrez la vis de serrage pour sortir le tube supérieur à une certaine hauteur, puis reisserrez la vis de serrage fermement.

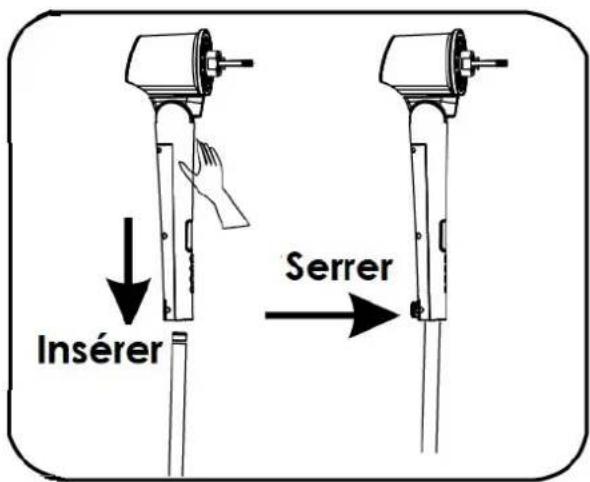

1. Desserrez le contre-écrou sur le corps du ventilateur, inséréz le corps dans le tube supérieur et serrez l'écrou.

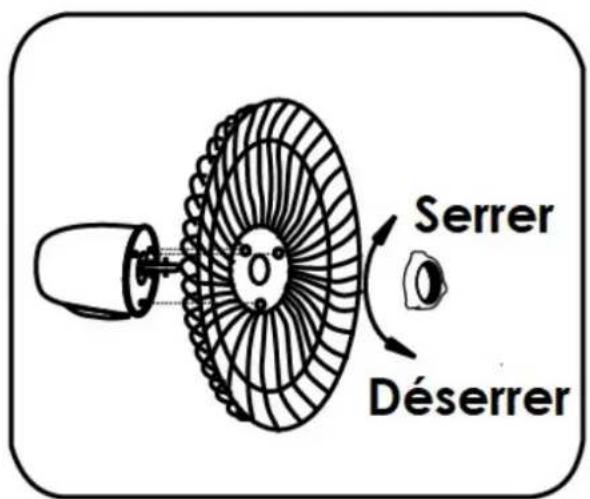

1. Retirez l'écrou et la protection de l'arbre moteur, alignez la grille arrière sur le boitier moteur et serrez l'écrou dans le sens des aiguilles d'une montre.

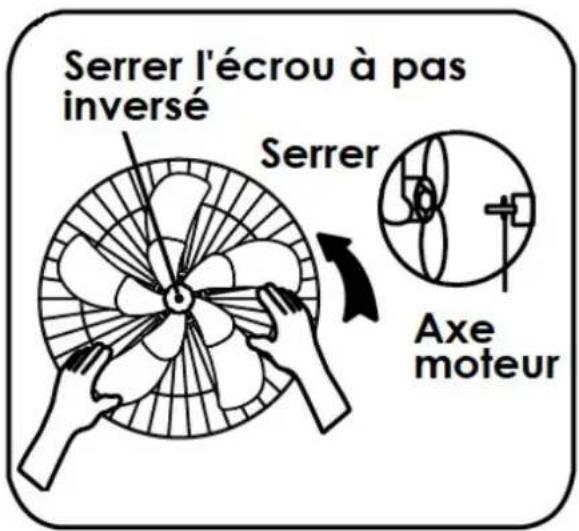

1. Insérez la grande et la petite pales et serrez l'écrou à pas inversé.

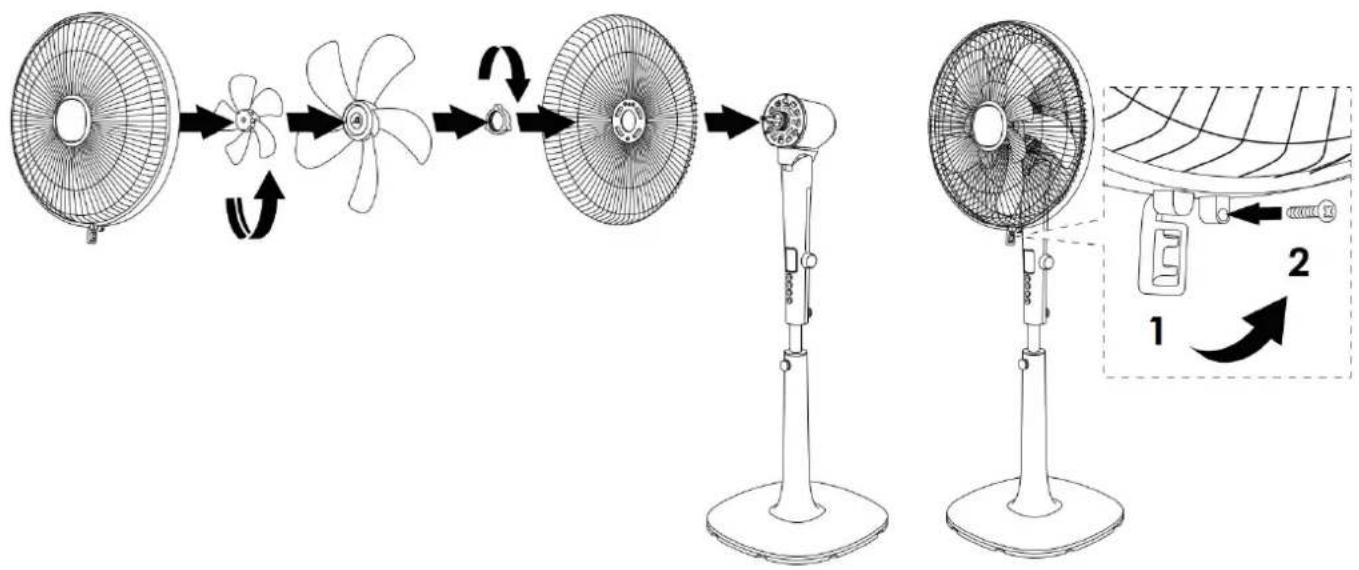

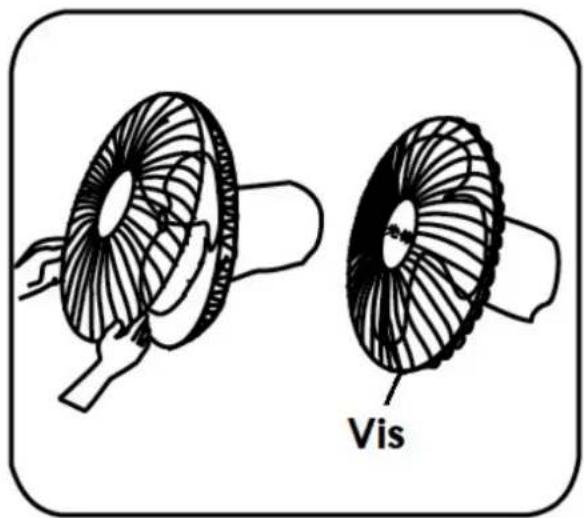

6clipser la grille avant sur la grille arriere et serrer la vis du cerclage.

Avant d'utiliser le ventilateur, assurez-vous qu'il est positionné sur une surface plane et stable.

Panneau de contrôle

Telecommande

• Appuyez sur le bouton Marche / Veille pour mise en route ou pour couper le ventilateur,

le réglage par défaut du mode est normal et la vitesse par défaut est 18.

-Appuyez sur le bouton Mode pour selectionner le mode souhaite. L'indicateur de mode sera allumé pendant le fonctionnement du ventilateur.

Mode normal

Mode naturel

Mode sommeil

pour régler le début d'attêt automatique de l'utnuterie et le nombre d'heures s'affiche.

-Appuyez sur le bouton Minuterie

pour selectionner I'oscillation. La tete du

I'appareil de 1 a 18 heures. L'indicateur minuterie et le nombre d'heures s'affiche.

• Appuyez sur le bouton Oscillation

• Pour l'arrêté, appuyez à nouveau sur le bouton.

ventilateur tourne de gauche à droite.

bouton de commande situé à

-Pour le changement de Vitesse. Tournez le bouton de commande situé à côté du panneau de commande ou appuyez sur les touches + / - de la télécommande pour modifier la vitesse du ventilateur de 1-24 en mode Normal et Naturel et la vitesse du ventilateur de 1-3 en mode Sommeil. Tournez le bouton dans le sens des aiguilles d'une montre pour augmenter la vitesse et tournez-le dans le sens contraire des aiguilles d'une montre pour réduire la vitesse.

Télécommande

Elle fonctionne avec 2 piles AAA, 1,5 volts, non fournies.

Les piles usages doivent être mises au rebut de façon sure.

Les déposer dans des bacs de collecte prévus (renseignez-vous auprès de votre revendeur) afin de protéger l'environnement.

Remplacer les piles uniquement par des piles du même type, respecter les polarités en insérant la pile.

NETTOYAGE ET ENTRETIEN

Attention : l'appareil doit être impératifement débranché avant tout nettoyage.

1. Veilze à débrancher l'appareil avant de le nettoyer.
2. Nettoyez les pieces en plastique à l'aide d'une éponge humide improugnée d'un savon doux.

Enlevez le savon avec de l'eau claire et essuyez à l'aide d'un chiffon doux.

1. Assurez-vous qu'il n'y ait pas d'eau qui puisse entrer en contact avec le moteur.
2. Ne pas rebrancher l'appareil avant que celui-ci ne soit parfaitement sec.

SPECIFICATIONS TECHNIQUES :

Modèle n° THVEL470K
Alimentation 220-240V~50Hz
Puisance 28W
Classe II

Description Symbole		Valeur	Unité
Débit d'air maximal F		57.23	m³/min
Puisance absorbée P		20.12	W
Valeur de service SV		2.84	(m³/min)/W
Consommation d'électricité applicel éteint	PSB	0.47	W
ConsommationElectricité saissonnière Q		6.96	kWh/a
Niveau de puissance acoustique L	WA	63.7	dB(A)
Vitesse maximale de l'air C		2.82	mètres/sec
Norme de mesure de la valeur de service IEC	60879:1986 (corr.1992)
Coordonnées de contact pour tout complément d'information	Schneider consumer group, 12, rue Jules Ferry, 93110 Rosny-sous-Bois, France

Ce logo apposse sur le produit signifie qu'il s'agit d'un apparéil dont le traitement en tant que déchet rentre dans le cadre de la directive 2012/19/CE du 4 juillet 2012, relative aux déchets d'équipements électriques et électroniques (DEEE).

• La présence de substances dangereuses dans les équipements électriques et

électroniques peut avoir des effets potentiels sur l'environnement et la santé humaine dans le cycle de retraitement de ce produit.

• Ainsi, lors de la fin de vie de cet apparéil, celui-ci ne doit pas être débarrassé avec les déchets municipaux non triés.
• En tant que consommateur final, votre role est primordial dans le cycle de réutilisation, de recyclage et les autres formes de valorisation de cet équipement électrique et électronique. Des systèmes de reprise et de collecte sont mis à votre disposition par les collectivités locales (déchetteries) et les distributeurs.
• Vous avez l'obligation d'utiliser les systèmes de collecte selective mise à votre disposition.

La garantie ne couvre pas les pieces d'usure du produit, ni les problèmes ou les dommages résultat de:

(1) déteriorations superficielles dues à l'usure normale du produit;
(2) defaults ou déteriorations dus au contact du produit avec des liquides et dus à la corrosion provoquée par la rouille ou de présence d'insectes;
(3) tout incident, abus, utilisation impropre, modification, démontage ou réparation non autorisés;
(4) toute opération propre d'entretien, utilisation non conforme aux instructions concernant le produit ou le branchement à une tension incorrecte;
(5) toute utilisation d'accessoires non fournis ou nonapprovés par le fabricant.

La garantie sera annulée en cas d'élimination de la plaque signalétique et/ou du numéro de série du produit.

Pour en savoir plus : www.quefairedemesdechets.fr

THOMSON est une marque de Technicolor SA utilisée sous licence par SCHNEIDER CONSUMER GROUP.

Importé par SCHNEIDER CONSUMER GROUP 12, rue Jules Ferry, 93110 Rosny-sous-Bois, FRANCE
