THVEL460KS - Climatisation THOMSON - Notice d'utilisation et mode d'emploi gratuit

Type de produit	Ventilateur sur pied
Marque	Thomson
Modèle	THVEL460KS
Alimentation	220-240 V ~ 50 Hz
Puissance absorbée	55,5 W
Puissance nominale	60 W
Classe électrique	II
Débit d'air maximal	50,4 m³/min
Niveau de puissance acoustique	63 dB(A)
Vitesse maximale de l'air	2,7 m/s
Consommation en veille	0,2 W
Valeur de service	0,91 (m³/min)/W
Nombre de vitesses	3 (lente, moyenne, rapide)
Modes de fonctionnement	Normal, Naturel, Silencieux
Minuterie	30 min à 7,5 h (par pas de 30 min)
Oscillation	Oui
Télécommande	Oui (pile CR2025 incluse)
Hauteur réglable	Oui (tube télescopique avec anneau)
Entretien	Nettoyage extérieur avec chiffon humide, aspiration des grilles
Sécurité	Débrancher avant nettoyage, ne pas couvrir, ne pas immerger
Réparabilité	Contacter un professionnel agréé (aucune pièce réparable par l'utilisateur)
Normes	Conforme aux directives 2014/35/UE et 2014/30/UE

FOIRE AUX QUESTIONS - THVEL460KS THOMSON

Comment assembler le ventilateur Thomson THVEL460KS ?

Suivez les instructions d'assemblage dans la notice : fixez le tube à la base avec la vis, placez la grille arrière, la pale, puis la grille avant avec le cerclage. Serrez bien toutes les vis. Référez-vous au paragraphe page 7.

Comment nettoyer le ventilateur ?

Débranchez d'abord l'appareil. Utilisez un chiffon humide (non mouillé) pour l'extérieur et un aspirateur pour les grilles. Ne démontez pas les grilles et ne plongez jamais l'appareil dans l'eau.

Comment remplacer la pile de la télécommande ?

Appuyez sur le clip de verrouillage A, faites glisser le plateau de la pile, remplacez par une pile CR2025 en respectant la polarité (+ vers le haut), puis réinsérez le plateau jusqu'au verrouillage.

Comment régler la minuterie ?

Appuyez sur le bouton MINUTERIE : chaque pression augmente la durée de 30 minutes, jusqu'à 7,5 heures maximum. Le ventilateur s'éteindra automatiquement à la fin du temps programmé.

Comment activer l'oscillation ?

Appuyez sur le bouton OSCILLATION du panneau de commandes ou de la télécommande. Pour désactiver, appuyez à nouveau. L'oscillation permet de diffuser l'air dans toute la pièce.

Quels sont les modes de fonctionnement disponibles ?

Le ventilateur propose trois modes : Normal (vitesse constante), Naturel (variation aléatoire pour simuler une brise naturelle) et Silencieux (vitesse réduite pour un fonctionnement discret).

Que faire si le ventilateur ne fonctionne pas ?

Vérifiez la connexion électrique et que la prise est sous tension. Assurez-vous que le bouton MARCHE/ARRÊT est enfoncé. Si le problème persiste, ne tentez pas de réparer vous-même ; contactez un professionnel agréé.

Quel est le niveau sonore du ventilateur ?

Le niveau de puissance acoustique est de 63 dB(A), ce qui correspond à un fonctionnement modéré. Le mode Silencieux réduit encore le bruit.

Le ventilateur est-il économe en énergie ?

Oui, sa valeur de service est de 0,91 (m³/min)/W, ce qui indique un bon rendement. La consommation en veille est très faible (0,2 W).

Où trouver la notice complète ?

La notice est disponible gratuitement en téléchargement PDF sur le site notice-facile.com. Vous pouvez aussi demander une traduction dans votre langue en indiquant votre email.

MODE D'EMPLOI THVEL460KS THOMSON

Veuillez lire attentivement la notice d'utilisation avant d'utiliser cet appareil. Veuillez conserver ces instructions pour toute future référence.

Ce produit est conforme aux exigences essentielles de la directive 2014/35/UE. (abrogeant la directive 73/23/CEE modifiée par la directive 93/68/CEE) et 2014/30/UE (abrogeant la directive 89/336/CEE).

Avertissement !!!

Si le câble d'alimentation est endommagé, il doit être remplacé par le fabricant, son service après-vente ou des personnes de qualification similaire afin d'éviter un danger.

La fiche de prise de courant du câble d'alimentation doit être enlevée du socle avant de nettoyer l'appareil ou d'entreprendre les opérations d'entretien.

Règles de sécurité

Le produit doit être installé en respectant les règles nationales d'installation.

Cet appareil est uniquement destiné à une utilisation domestique et intérieure.

1. Montez-le complètement avant de le mettre en marche.
2. Avant la connexion de l'ordinateur, contrôlez :
3. la tension de raccordement est bien la même que celle de la plaque signalétique ; la prise et l'approvisionnement en courant sont adaptés à l'ordinateil,
4. la fiche du câble est adaptée à la prise de courant

L'appareil est prévu uniquement pour une prise de courant ayant une tension de raccordement de 230 Volts (50 Hz).

1. N'insérez jamais vos doigts, des crayons ou tout autre objet à travers la grille lorsque le ventilateur est en marche.
2. Veillez à ce que le ventilateur soit placé sur une surface stable lorsqu'il est en marche.
3. N'utilisez pas votre ventilateur près d'une fenêtre. La pluie pourrait causer un risque d'électrocution.
4. Ne jamais laisser le ventilateur fonctionner sans surveillance.
5. Pour des raisons de sécurité, il est IMPERATIF de tous les jours retirer la fiche de la prise lorsqu'elle n'est pas utilisée, avant de le nettoyer ou avant toute maintenance.
6. Ne pas utiliser de produits chimiques ou de détergents pour le nettoyage qui pourraient facilement abîmer ou déformer votre appareil.
7. Ne tirez pas sur le cordon d'alimentation pour débrancher l'appareil de la prise de courant.
8. Ne pas utiliser l'appareil avec un câble ou une fiche endommagée.
9. N'essayer jamais de démonter ou de réparer vous-même l'appareil. Dans le cas d'une réparation par une personne non

compétente, la garantie est annulée.

1. Débranchez le ventilateur lorsque vous le déplacez.
2. Ne jamais laisser fonctionner cet appareil en présence ou à la portée d'enfants sans surveillance.
3. L'appareil et la grille ne doivent pas être démontés pour l'entretien ou le nettoyage.
4. Les appareils ne sont pas destinés à être mis en fonctionnement au moyen d'une minuterie extérieure ou par un système de commande à distance séparé.
5. Cet appareil peut être utilisé par des enfants âgés d'au moins 8 ans et par des personnes ayant des capacités physiques, sensorielles ou mentales réduites ou dénuées d'expérience ou de connaissance, s'ils (si elles) sont correctement surveillés ou si des instructions relatives à l'utilisation de l'appareil en toute sécurité leur ont été données et si les risques encourus ont été appréhendés. Les enfants ne doivent pas jouer avec l'appareil. Le nettoyage et l'entretien par l'usager ne doivent pas être effectués par des enfants sans surveillance.
6. Ce produit est conforme aux exigences imposées par les directives 2014/35/UE (abrogeant la directive 73/23/CEE modifiée par la directive 93/68/CEE) et 2014/30/UE (abrogeant la directive 89/336/CEE).
7. AVERTISSEMENT !!! Si le câble d'alimentation est endommagé, il doit être remplacé éviter un danger.
8. La fiche de prise de courant du câble d'alimentation doit être enlevée du socle avant de nettoyer l'appareil ou d'entreprendre les opérations d'entretien.
9. Une fois que l'appareil est assemblé, il est interdit de démonter les grilles.
10. Cet appareil est destiné à être utilisé dans des applications domestiques et intérieures.
11. Pour un assemblage correct de l'appareil, veuillez vous référer au paragraphe correspondant à la page 7.
12. Pour les instructions de nettoyage et d'entretien, veuillez vous référer au paragraphe nettoyage et entretien à la page 9.
13. Les instructions d'emploi doivent être fournies et conservées avec l'appareil afin que celui-ci puisse être utilisé sans danger.

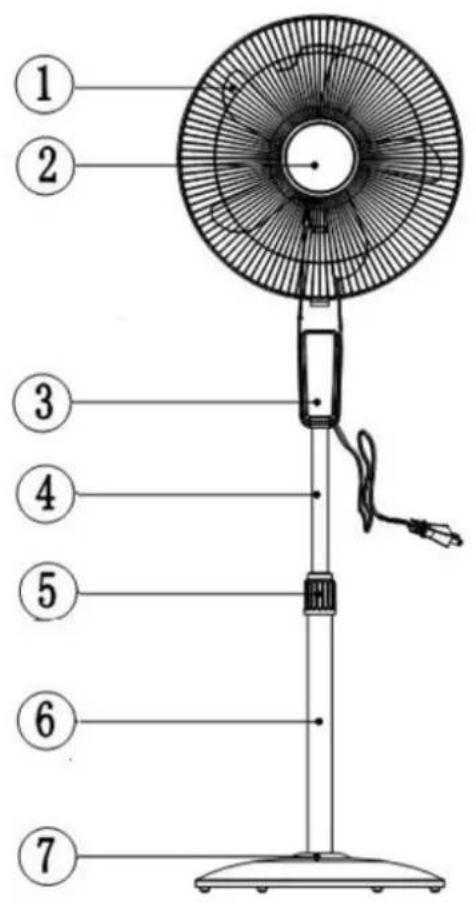

1. Pales
2. Grille avant
3. Panneau de commandes
4. Tube d'extension
5. Anneau de réglage hauteur
6. Tube inférieur
7. Enjoliveur de base

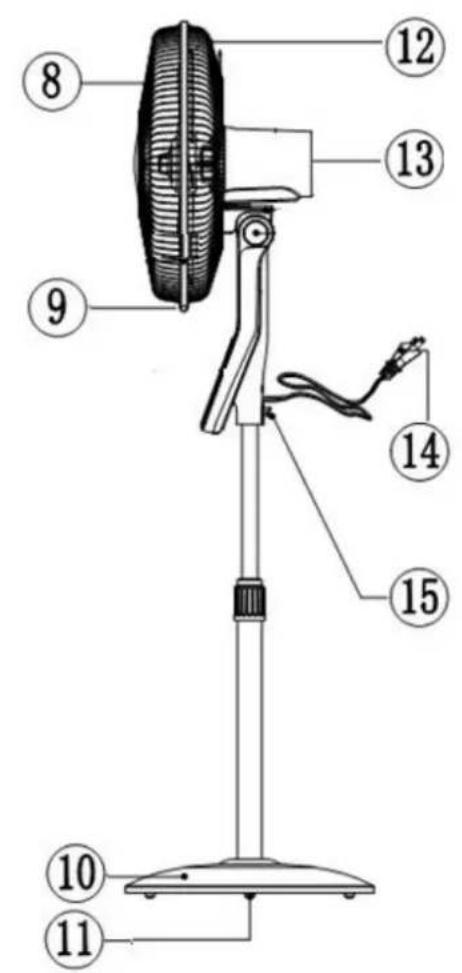

8. Grille avant
9. Vis de verrouillage du cerclage
10. Base plastique
11. Contrepoids
12. Grille arrête
13. Boitier moteur
14. Cable d'alimentation
15. Vis de serrage

Instructions d'assemblage

• Desserrez et retirez l'anneau de réglage de hauteur de la partie supérieure du tube inférieur. Faites glisser l'enjoliveur de la base sur le tube. Remettez l'anneau de réglage de la hauteur et serrez.
• Raccordez ensuite le tube à la base ronde positionnée sur le contrepoids. Par de dessous, insérez la rondelle et serrez l'ensemble à l'aide de la vis coude fournie. Bien serrez jusqu'à ce qu'il soit correctement bloqué.
• Faites glisser vers le bas l’enjoliveur de base sur l’ensemble.

• Retirez le contre-écrou de protection de l'arbre du moteur.
• Placez la grille arrête sur le carter du moteur en veillant à bien positionner les ergots du carter dans les trous de guidage de la grille.
• Serrez fermement (dans le sens des aiguilles d'une montre) le contre-écrou pour fixer la grille arrête.
• Positionnez la pale du ventilateur sur l'arbre du moteur en plaçant les encoches de la pale dans l'axe traversant l'arbre du moteur.
• Serrez à l'aide de l'écrou inverse (dans le sens inverse des aiguilles d'une montre) et bien bloquer la pale.
• Placez la grille avant et installez l'anneau de cerclage en plastique autour des grilles pour les maintenir. Veillez à bien positionner les rebords des 2 grilles dans les 2 encoches de l'intérieur du cerclage.
• Serrez la vis de la grille pour fixer l'anneau.

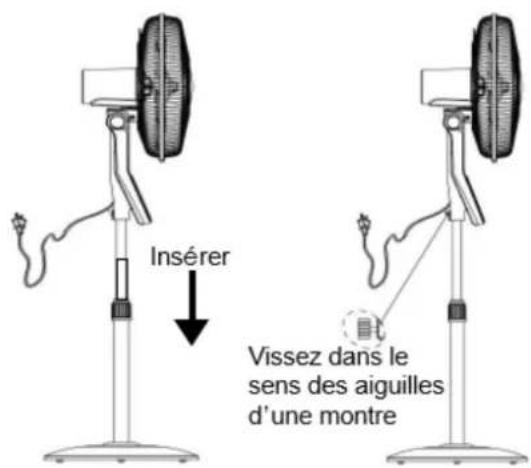

• Insérez le tube interne dans le corps principal (panneau de commandes) du ventilateur et fixez-le en serrant la grande vis à l'arrête.

AVERTISSEMENT: Ne pas positionner d'objet à une distance inférieure à 1 mètre de l'avant, des côtés et de l'arrière de l'appareil.

Important! NE PAS couvrir l'appareil!

Placez le ventilateur sur une surface stable, plane et sèche.

Fonctionnement

• Raccordez le cordon d'alimentation à une prise murale adaptée.
• Appuyez sur le bouton MARCHE/ARRÉT pour démarrer le ventilateur.
• Appuyez sur le bouton VITESSE pour régler la vitesse au niveau souhaité: lente, moyenne ou rapide.
• Appuyez sur le bouton MODE pour régler sur le mode désiré: normal, naturel ou silencieux.
• En mode Silencieux: le ventilateur fonctionne à une vitesse prédéterminée et le niveau sonore est abaissé, l'indicateur s'allume.
• En mode Naturel : le ventilateur change de rythme de ventilation de façon aléatoire pour une sensation de brise naturelle. L'indicateur s'allume.
• Appuyez sur le bouton OSCILLATION pour activer la fonction d'oscillation.
• Appuyez sur le bouton MINUTERIE pour démarrer la minuterie réglable entre 30 minutes et 7,5 heures. Chaque impulsion sur le bouton augmente la durée de 30 minutes. Renouvelez l'opération jusqu'à obtention du temps désiré jusqu'à 7,5 heures maximum.
• Réglage de l'inclinaison : vous pouvez incliner la grille pour orienter le flux d'air vers le haut ou vers le bas.

Télécommande

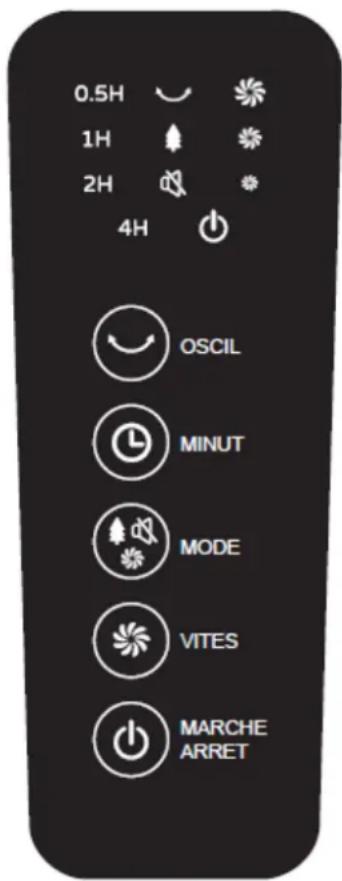

Toutes les fonctions du ventilateur peuvent être activées à partir de la télécommande.

-Fonctionne avec 1 pile bouton CR2025 de 3 volts fournie dans la télécommande. Les piles usagées doivent être mises au rebut de façon sûre. Les déposer dans des bacs de collecte prévus (renseignez-vous auprès de votre revendeur) afin de protégér l'environnement.

-Respecter les polarités en l'insérant.

Reemplacement de la batterie

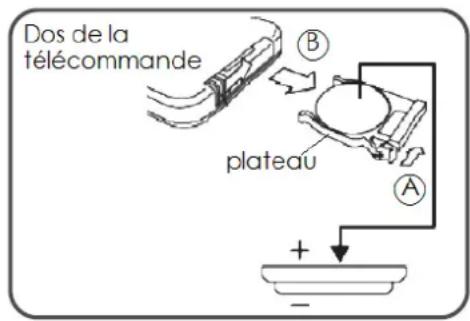

1. Retirez le plateau de la pile en appuyant sur le clip de verrouillage A avec votre pouce.

Faites glisser le plateau de la pile dans le sens de la flèche B.

1. Remplacez par le même type de pile et assurez-vous que le sens d’introduction (+) selon le diagramme avec le côté (+) orienté vers le haut. Le non-respect des polarités peut causer d’importants dégâts.
2. Remettez le plateau de la pile dans la télécommande jusqu'à son verrouillage.

AVERTISSEMENT: Danger de court circuit et de chocs électriques si les piles sont mal installées. Remplacez les piles uniquement par des piles du même type ou compatibles.

Nettoyage et entretien

Le ventilateur doit être nettoyé régulièrement pour assurer un fonctionnement optimal. - Assurez-vous que le ventilateur est débranché du secteur avant de dévisser la protection. - Débranchez le ventilateur du secteur avant le nettoyage. - Utilisez un chiffon humide (non mouillé) pour essuyer l'extérieur du ventilateur afin d'éliminer la poussière et la saleté. - Utilisez un aspirateur pour retirer la poussière et la saleté autour des grilles. Assurez-vous que le ventilateur est sec avant de le remettre sous tension. - Ne tentez pas de démonter le ventilateur. Il n'y a pas de pièces réparables par l'utilisateur. Pour les opérations d'entretien ou de réparation, contactez un électricien/agréé.

Specifications techniques :

Modèle n°	THVEL460KS
Alimentation	220-240V~50Hz
Puissance	60 W
Classe	II
Batterie télécommande	CR2025, 3V

Description	Symbole	Valeur	Unité
Débit d'air maximal	F	50,4	m3/min
Puisance absorbée	P	55,5	W
Valeur de service	SV	0,91	(m3/min)/W
Consommation d'électricité appliceil éteint	POFF	0,2	W
Niveau de puissance acoustique	LWA	63	dB(A)
Vitesse maximale de l'air	c	2,7	mètres/sec
Norme de mesure de la valeur de service	IEC 60879:1986 (corr.1992)
Coordonnées de contact pour tout complément d'information	SCHNEIDER CONSUMER GROUP, 12 rue Jules Ferry, 93110 Rosny sous Bois, France

Ce logo apposé sur le produit signifie qu'il s'agit d'un appareil dont le traitement en tant que déchet rentre dans le cadre de la directive 2012/19/CE du 4 juillet 2012, relative aux déchets d'équipements électriques et électroniques (DEEE).

• La présence de substances dangereuses dans les équipements électriques et électroniques peut avoir des effets potentiels sur l'environnement et la santé humaine dans le cycle de retraitement de ce produit.
• Ainsi, lors de la fin de vie de cet appareil, celui-ci ne doit pas être débarrassé avec les déchets municipaux non triés.
• En tant que consommateur final, votre rôle est primordial dans le cycle de réutilisation, de recyclage et les autres formes de valorisation de cet équipement électrique et électronique. Des systèmes de reprise et de collecte sont mis à votre disposition par les collectivités locales (déchetteries) et les distributeurs.
• Vous avez l'obligation d'utiliser les systèmes de collecte sélective mis à votre disposition.

La garantie ne couvre pas les pièces d'usure du produit, ni les problèmes ou les dommages résultant de:

(1) dépréciations superficielles dues à l'usure normal du produit; (2) défauts ou déteriorations dus au contact du produit avec des liquides et dus à la corrosion provoquée par la rouille ou la présence d'insectes; (3) tout incident, abus, utilisation impropre, modification, démontage ou réparation non autorisés; (4) toute opération propre d'entretien, utilisation non conforme aux instructions concernant le produit ou le branchement à une tension incorrecte; (5) toute utilisation d'accessoires non fournis ou non approuvés par le fabricant.

La garantie sera annulée en cas d'élimination de la plaque signalétique et/ou du numéro de série du produit.

Pour en savoir plus: www.quefairedemesdechets.fr

Importé par SCHNEIDER CONSUMER GROUP 12 rue Jules Ferry, 93110 Rosny-sous-Bois, France THOMSON est une marque de Technicolor SA utilisée sous licence par SCHNEIDER CONSUMER GROUP.

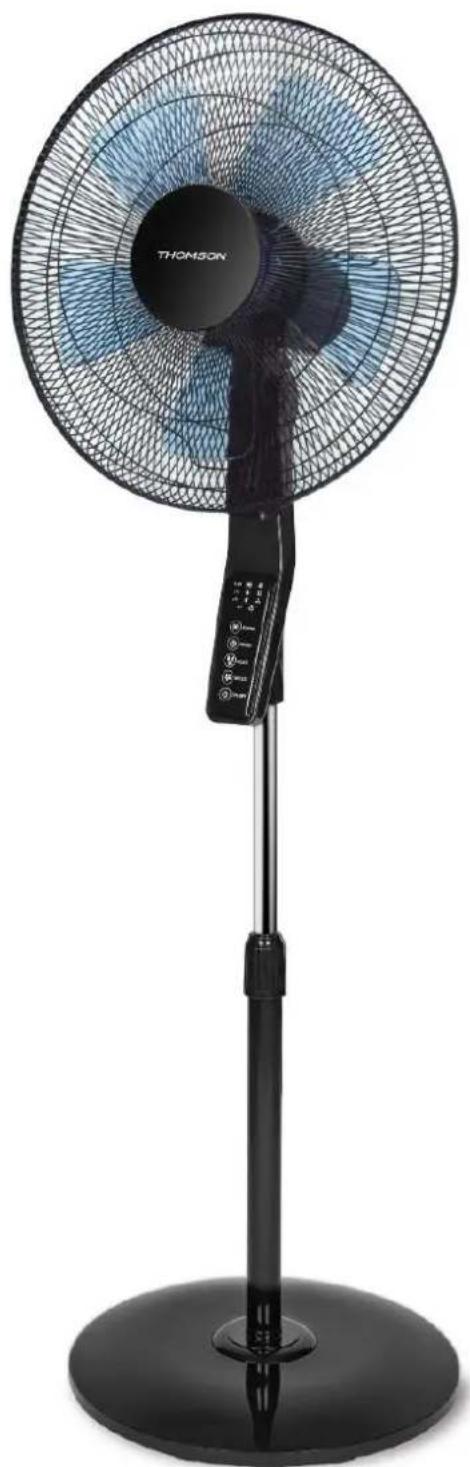

STAND FAN
