Caractéristiques techniques	Hotte murale Fisher & Paykel HC90CGX1, largeur 90 cm, extraction maximale de 1200 m³/h, éclairage LED intégré.
Modes de fonctionnement	Fonctionnement en évacuation ou en recyclage, avec filtre à charbon en option.
Niveaux de puissance	3 niveaux de puissance + mode intensif.
Filtration	Filtres à graisse en aluminium, lavables au lave-vaisselle.
Dimensions	Dimensions : 900 mm (largeur) x 500 mm (profondeur) x 600-1200 mm (hauteur).
Installation	Installation murale, nécessite un conduit d'évacuation pour le mode évacuation.
Entretien	Filtres à graisse à nettoyer régulièrement, filtre à charbon à remplacer selon l'utilisation.
Sécurité	Protection contre la surchauffe, conforme aux normes de sécurité électrique.
Garantie	Garantie de 2 ans sur les pièces.
Informations supplémentaires	Design moderne en acier inoxydable, niveau sonore maximum de 65 dB.

FOIRE AUX QUESTIONS - HC90CGX1 Fisher & Paykel

Comment nettoyer les filtres de la hotte Fisher & Paykel HC90CGX1 ?

Les filtres en aluminium peuvent être nettoyés à la main avec de l'eau chaude et du détergent doux, ou placés dans le lave-vaisselle. Assurez-vous de les rincer et de les laisser sécher complètement avant de les remettre en place.

Que faire si la hotte ne s'allume pas ?

Vérifiez d'abord si la hotte est correctement branchée à une prise électrique. Assurez-vous également que le disjoncteur n'a pas sauté. Si le problème persiste, contactez un technicien qualifié.

Comment régler la vitesse de la hotte ?

La hotte Fisher & Paykel HC90CGX1 dispose de plusieurs niveaux de puissance. Utilisez les boutons de commande situés sur le panneau de contrôle pour ajuster la vitesse selon vos besoins.

Est-ce que la hotte émet un bruit excessif ?

Un bruit excessif peut être dû à un filtre obstrué ou à un moteur défectueux. Vérifiez d'abord les filtres et nettoyez-les si nécessaire. Si le bruit persiste, il est recommandé de faire vérifier la hotte par un professionnel.

Comment installer la hotte au-dessus de ma cuisinière ?

La hotte doit être installée à une hauteur de 65 à 75 cm au-dessus de la cuisinière. Assurez-vous de suivre les instructions d'installation fournies dans le manuel pour un montage correct.

Quels types de filtres dois-je utiliser pour la hotte HC90CGX1 ?

Utilisez des filtres en aluminium pour la capture des graisses. Si vous utilisez la hotte en mode recyclage, des filtres à charbon sont également nécessaires pour éliminer les odeurs.

Comment puis-je changer les ampoules de la hotte ?

Pour changer les ampoules, débranchez la hotte, retirez le couvercle de l'ampoule, puis remplacez l'ampoule défectueuse par une ampoule de la même puissance. Rebranchez ensuite la hotte.

La hotte fonctionne en mode recyclage, mais je sens toujours des odeurs ?

Vérifiez si les filtres à charbon sont encrassés et doivent être remplacés. Assurez-vous aussi que la hotte est correctement installée et que l'air circule librement.

Quel est le niveau sonore de la hotte HC90CGX1 ?

Le niveau sonore varie selon la vitesse choisie, mais il est généralement compris entre 48 et 67 dB, selon le mode de fonctionnement.

MODE D'EMPLOI HC90CGX1 Fisher & Paykel

Conseils d'installation et guide d'utilisation (FR)

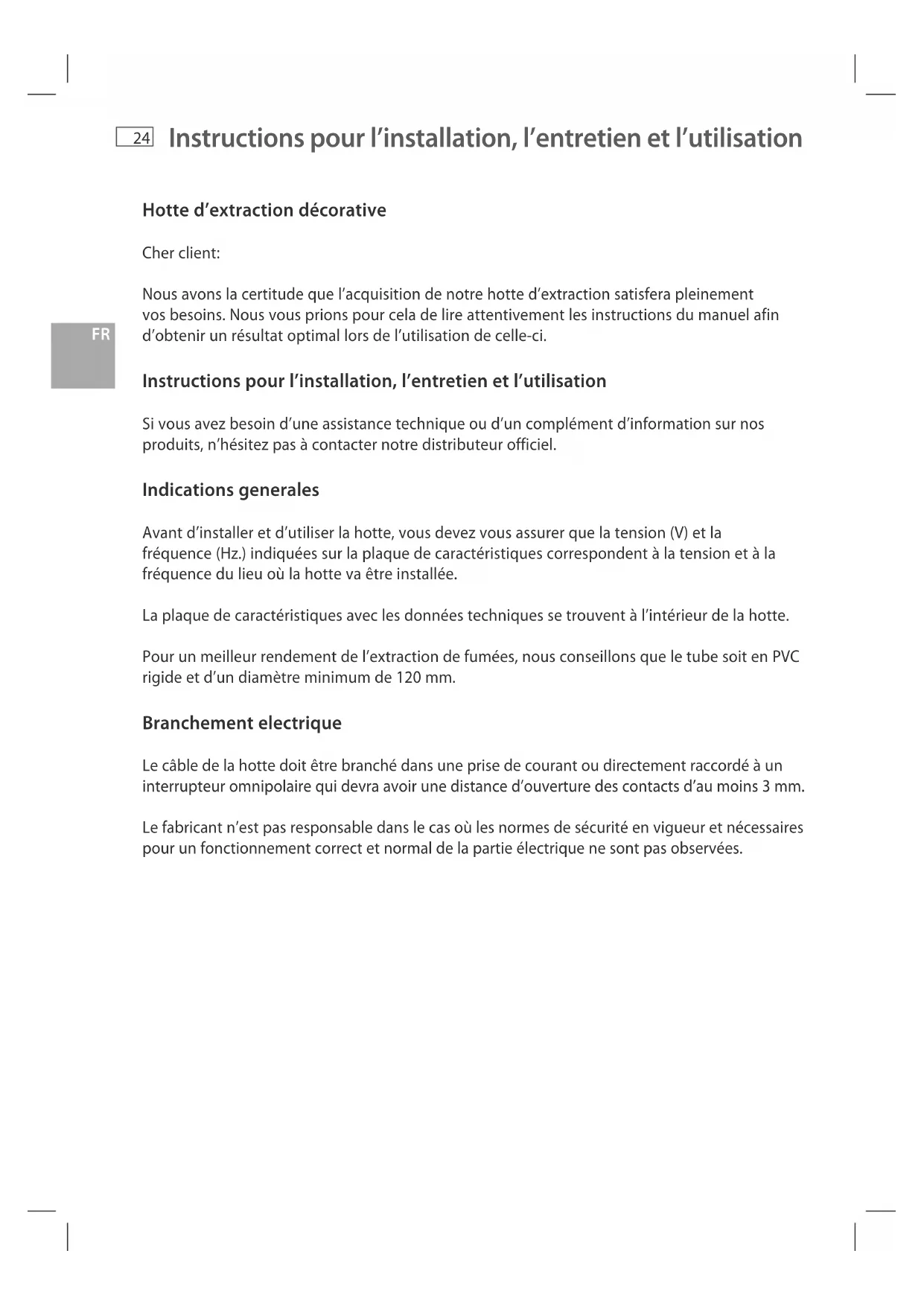

24 Instructions pour l'installation, l'entretien et l'utilisation

Hotte d'extraction décorative

Cher client:

Nous avons la certitude que l'acquisition de notre hotte d'extraction satisfera pleinement vos besoin. Nous vous prions pour cela de dire attentivement les instructions du manuel afin d'obtenir un résultat optimal lors de l'utilisation de cette-ci.

Instructions pour l'installation, l'entretien et l'utilisation

Si vous avez besoin d'une assistance technique ou d'un complément d'information sur nos produits, n'hésitez pas à contacter notre distributeur officiel.

Indications generales

Avant d'installer et d'utiliser la hotte, vous doivent accuser que la tension (V) et la fréquence (Hz.) indiquées sur la plaque de caractéristiques correspondant à la tension et à la fréquence du lieu où la hotte va été installée.

La plaque de caractéristiques avec les données techniques se trouvent à l'intérieur de la hotte.

Pour un meilleur rendement de l'extraction de fumées, nous conseillons que le tube soit en PVC rigide et d'un diamètre minimum de 120~mm .

Branchement electrique

Le cable de la hotte doit etre branché dans une prise de courant ou directement raccordé a un interrupteur omnipolaire qui devra avoir une distance d'ouverture des contacts d'au moins 3 mm.

Le fabricant n'est pas responsable dans le cas ou les normes de sécurité en vigueur et nécessaires pour un fonctionnement correct et normal de la partie électrique ne sont pas observées.

Pupitre de commande du bouton électronique 25

Ce panneau est situé sur le devant de la hotte et comprend :

Bouton pour la lampe d'illumination (réf. A).
Bouton pour l'arrêt/la marche du moteur (réf. B).
Bouton pour la réduction de la vitesse du moteur (réf. C).
Indicateur de la vitesse du moteur (ref. D).
Bouton pour l'augmentation de la vitesse du moteur (ref. E).
Bouton pour l'activation directe de la vitesse TURBO du moteur (ref. F).
Bouton pour la temporisation du moteur (ref. G).

La hotte fonctionnera 5 minutes à la vitesse en cours et 5 minutes à chacune des vitesse inférieures jusqu'à l'arrêt total.

Consignes importantes de sécurité

Important!

• Ne raccordez pas l'évacuation de la hotte à un conduit de fumée, ni à des conduits d'airation ou d'air chaud. Avant de la raccorder au conduit, consultez les arrêtés municipaux sur les sorties d'air et demander l'autorisation à la personne responsable du batiment. Assurez-vous que la ventilation soit adaptée au cas où vous poulez utiliser la hotte avec un autre produit simultanément.
• Ne faites jamais frire des alimentents en les laissant sans surveillance, car l'huile peut surchauffer voire prendre feu. Dans le cas d'une huile usagée, les risques d'inflammation sont plus élevés.
  N'utilisez jamais la hotte dans des milieux ou fonctionnement égarlement des appareils à décharge connectés à l'extérieur à moins de pouvoir assurer une ventilation parfait dans leit milieu.
  Afin d'eviter les risques d'incendies, tous ces conseils ainsi que le nettoyage périodique des filtres de graisse doivent etre rigoureusement observés.
• En cas de décharge electrostatique (modèle ESD), il est possible que la hotte cesse de fonctionner. Eteignez la hotte (OFF) et allumez-la de nouveau (ON), elle fonctionnera alors correctement. Il n'y a aucuneASF de risques en cas de décharge electrostatique.
  Si le cable d'alimentation electrique est endommagé, celui-ci devra être impératifement changé par un service officiel ou par un agent autorisé.
• Ne jamais faire flamber quoi que ce sois en dessous de la hotte
  L'appareil doit etre installedetelle manier que la prise soit accessible.
  La hotte sera installee a 65cm au moins du plan de cuisson.
• Dans des conditions météorologiques provoquant des interférences électriques, il se peut que l'appareil ne fonctionne plus. En éteignant l'appareil (OFF) et en le remettant en marche (ON), son fonctionnement normal sera rétabli sans aucun risque.
• Cet apparéil n'est pas destiné à être utilisé par des personnes (y compris des enfants) dont les capacities physiques, sensorielles ou mentalles sont réduites, ou qui ne possèdent pas d'expérience ou de connaissance, sauf si elles ont été supervises ou si elles ont reçu des instructions relatives à l'utilisation de l' apparéil de la part d'une personne responsable de leur sécurité.
  Les enfants devront etre supervises pour s'assurer quils ne jouent pas avec l'appareil.
  L'air evacué ne doit pas être envoyé par des conduites utilisées pour evacuer les fumées d'appareils alimentés au gaz ou tout autre combustible (ela n'est pas appliqué aux apparêls exclusivement destinés à décharger de l'air à l'intérieur de la piece).
• Quand la hotte est mise en marche en même temps que d'autres apparueils alimentés par une énergie différente de l'énergie électrique, la sortie d'air ne doit pas être supérieure à 4 Pa (4x10-5 bar).
• Ne jamais utiliser la hotte dans une piece où des apparêls avec des décharges connectées à l'extérieur fonctionnement déjà, à moins qu'une parfaite ventilation n'y soit assurée.
• Cette hotte ne peut être installée qu'au-dessus de plans de cuisson électriques ou à gaz à 4 heures maximum.
  Si la hotte est installee sur un element de cuisson a gaz, la distance minimale entre la surface de support des elements de cuisson et la partie inférieure de la hotte doit etre au moins de 65 cm. Si les instructions d'installation de I'element de cuisson a gaz indiquent une distance supérieure, en tenir compte.
  Si la hotte est installee sur un element de cuisson electrique, la distance minimale devant etre laissee entre la surface de support des elements de cuisson et la partie inférieure de la hotte est decrite sur le patron de montage.
• Les règlements concernant l'évacuation d'air doivent être respectés.

Nettoyage

Avant d'effectuer toute opération, assurez-vous toujours que le cable d'alimentation soit débranché et que l'interrupteur soit en position d'arrêt. Lavez la partie externe avec un détergent liquide non corrosif et n'utilise pas de produit de nettoyage contenant des abrasifs.

Remplacement d'une lampe

Avant de remplacer la lampe, assurez-vous que la hotte soit débranchée. Enlevez le filtré àGRAisse et changez la lampe par une lampe de puissance égale à celle indiquée dans les caractéristiques techniques. Replacez le filtrre.

Nettoyage du filtr de graisse

En fonction de l'utilisation et, au minimum une fois par mois, les filtres àGRAisse devront être démontés et lavés dans un lave-vaisselle ou à l'eau chaude avec un détergent. Dans le cas où vous utilisez le lave vaisselle, il est recommendé de mettre les filtres en position verticale afin d'éviter que des restes de repas se déposent sur ceux-ci. Àpres les avoir rincés et séchés, remettez-les en place en agissant à l'inverse de la manière dont vous les avez démontés.

Les filtres à charbon actif sont à changer régulièrement pour que la hotte fonctionne correctement, au moins tous les trois mois (selon la fréquence d'utilisation).

Avis important pour les hottes ayant des lampes halogenes

Lorsque vous remplacez les lampes halogènes, celles-ci doivent être replacées par des lampes à reflecteur en aluminium. Ne jamais utiliser des lampes dichroïques, afin d'eviter une surchauffe du support de la lampe.

Le fabricant decline toute responsabilité dans le cas où ne seraient pas observées les indications décrites concernant l'installation, l'entretien et l'utilisation appropriés de la hotte d'extraction.

Le fabricant déclare que ce produit remplit toutes les conditions essentielles requises par la directive 2006/95/CEE du 12 décembre 2006 sur matériel électrique de bassé tension, et par la directive 2004/108/CEE du 15 décembre 2004 sur compatibilité electromagnetique.

Si vous avez besoin d'une assistance technique ou d'un complément d'information sur nos produits, n'hésitez pas à contacter notre distributeur officiel.

Le fabricant se reserve le droit d'effectuer toute amélioration technologique ou modification sans préavis.

28 Garantie du fabricant

Vous beneficiez automatiquement d'une garantie du fabricant de 2 ans à l'achat de cet apparéil. Elle couvre les pieces et la main d'oeuvre pour l'entretien dans le pays d'achat.

Le fabricant s'engage à:

Effectuer la réparation, sans frais pour le propriété en ce qui concerne les matériaux ou la main d'oeuvre, de n'importe qu'elle partie de l'appareil dont le numéro de série figure sur le produit, et qui s'avéré défectueux au cours des DEUX ANS suivant la date de l'achat.

Cette garantie ne couvre pas :

A Les demandes de service ne concernant pas un defaulted du produit. Les coûts d'une demande de service seront factures si le problème s'avéré ne pas été un defaulted du produit. Par exemple :

1. Rectifier l'installation defaillante du produit.
2. Vous donner des conseils d'utilisation du produit.
3. Remplacer les fusibles du circuit, réarmer les disjoncteurs, rectifier les circuits où la plomberie de la maison ou remplacer les ampoules.
4. Corriger les pannes provoquées par l'utilisateur.
5. Modifier l'installation du produit.
6. Modifications non autorises du produit.
7. Bruits ou vibrations considérés comme normaux, par exemple les bruits de vidange, les bruits de régénération ou les bips d'advertisement de l'utilisateur.
8. les dégats provoqués par les animaux nuisibles, par exemple les rats, les blattes, etc.

B Défauts provoqués par des facteurs autres que :

1. L'utilisation domestique normale ou
2. L'utilisation en conformité avec le guide d'utilisation du produit.

C Les defaults du produit dus à un accident, une négligence, des abus, un incendie, une inondation ou une catastrophe naturelle.
D Fisher & Paykel ne saurait etre tenu responsable de tensions d'alimentation supérieures ou inférieures aux caractéristiques du produit.
E Le coût des réparations effectuees par des réparateurs non agreés ou le coût de rectification de ces réparations non autorisées.
F Les frais de déplacement et les frais associés engagés lorsque le produit est installé dans un endroit d'accès limite ou restreint (c'est-à-dire vols aériens, frais de ferry, zones géographiques isolées).
G L'entretien normal tel qu'il est préconisé dans le guide d'utilisation du produit.

Si vous rencontres des problèmes d'installation, contactez notre revendeur ou votre installerateur. Il est de votre responsabilité de fournir des installations adaptées de raccordement électrique, d'évacuation et autres.

Nous ne sommes pas responsables des dommages consécutifs ou indirects (côt de réparation ou de remplacement des autres biens endommagés si le produit est défectueux ou les dépenses que vous avez engagées du fait que l'appareil était défectueux).

Comment obtenir un service après?

Avant de demander une intervention ou une assistance :

Vérifiez les choses que vous pouvez faire给您-mêmes. Consultez notre Guide d'utilisation et vérifiez :

• Que votre apparéil est correctement installé
• Que vous étés familiarisés avec son fonctionnement normal
• Que vous avez lu la liste de contrôle de résolution des problèmes

Si après avoir vérifié ces points, vous avez encore besoin d'assistance, veuillez consulter les informations suivantes :

Europe

www.fisherpaykel.eu

Si vous téléphonez ou que vous écrivez, veuillez fournir : vos nom et adresse, le numéro de modulo, le numero de série, la date d'achat et une description complète du problème. Ces informations sont nécessaires pour mieux répondre à votre demande d'assistance.

Usage commercial

Si vous utilisez le produit dans une configuration commerciale (tot usage autre que l'utilisation domestique familiale), nous acceptons de réparer ou remplacer, sans frais de pieces uniquement pour vous, toute piece défectueuse, le numéro de série figurant sur le produit. Notre responsabilité pour ces réparations expire UN AN à compter de la date de l'achat d'origine.

A notre可以选择, nous pourrons remplaner la piece ou le produit, ou bien nous pourrons vous fournir le remboursement intégral du prix d'achat du produit (hors installation ou autres frais). Tout le service après-vente dans le cadre de cette garantie du fabricant sera assureé par Fisher & Paykel ou son agent d'entretien/agréé durant les heures ouvrables normales.

Aucune autre garantie

Cette garantie du fabricant est l'accord complet et exclusif entre vous et nous concernant les defaults du produit. Aucun de nos employés (ou de nos agents d'entretien agréés) n'est autorisé à apporter d'ajouts ou de modifications à cette garantie du fabricant.

Copyright © Fisher & Paykel 2012. Tous droits réservés.
