BEDIENUNGSANLEITUNG HC90CGX1 Fisher & Paykel

Einbauanleitungwartung und gebrauch (DE)

Einbauanleitung wartung und gebrauch

17

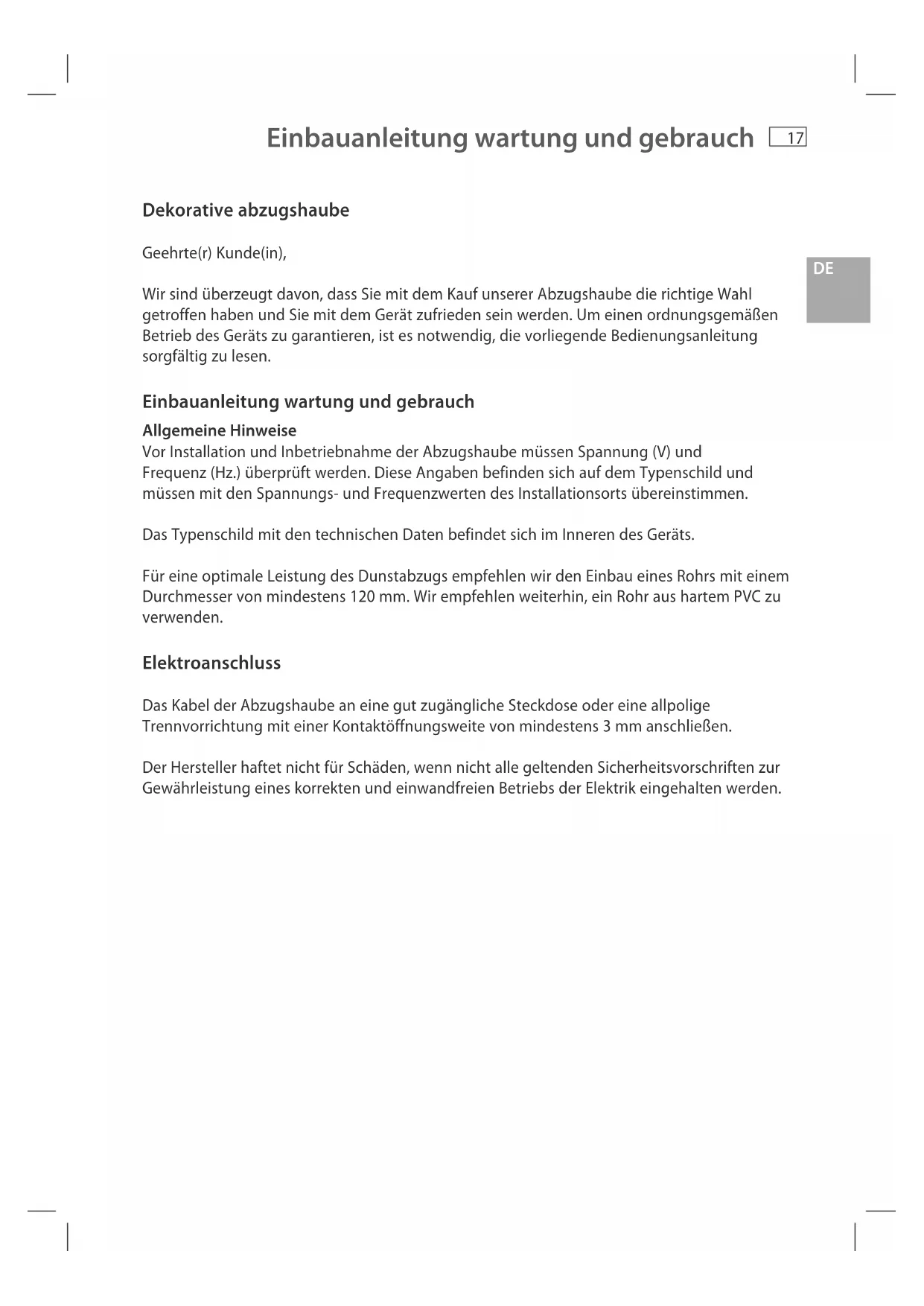

Dekorative abzugshaube

Geehrte(r) Kunde(in),

Wir sind überzeugt davon, dass Sie mit dem Kauf unserer Abzugshaube die richtige Wahl getroffen haben und Sie mit dem Gerät zufrieden sein werden. Um einen ordnungsgemäß Betrieb des Geräts zu garantieren, ist es notwendig, die vorliegende Bedienungsanleitung sorgfältig zulesen.

Einbauanleitung wartung und gebrauch

Allgemeine Hinweise

Vor Installation und Inbetriebnahme der Abzugshaube müssen Spannung (V) und Frequenz (Hz.) überprüft werden. Diese Angaben befinden sich auf dem Typenschild und müssen mit den Spannings- und Frequenzwerten des Installationsorts übereinstimmen.

Das Typenschild mit den technischen Daten befindet sich im Inneren des Geräts.

Für eine optimale Leistung des Dunstabzugs empfehlen wir den Einbau eines Rohrs mit einem Durchmesser von mindestens 120mm . Wir empfehlen weiterhin, ein Rohr aus hartem PVC zu verwenden.

Elektröanschluss

Das Kabel der Abzugshaube an eine gut zugängliche Steckdose oder eine allpolige Trennvorrichtung mit einer Kontaktöffnungseweite von mindestens 3mm anschließen.

Der Hersteller haftet nicht für Schäden, wenn nicht alle geltenden Sicherheitsvorschriften zur Gewährleistung eines korrekten und einwandfrei den Betriebs der Elektrik eingehalten werden.

DE

18

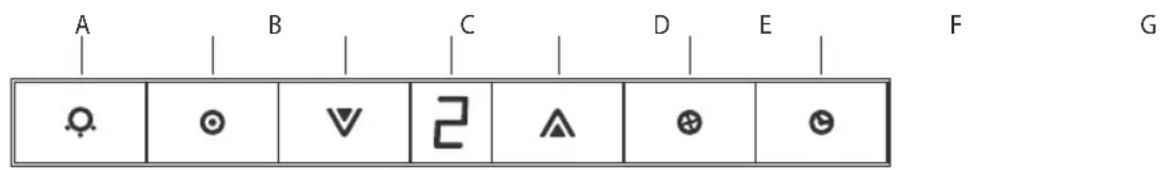

Bedienungsfeld zur regulung per knopfdruck

Dieses Bedienungsfeld befindet sich auf der Vorderseite der Abzugshaube und umfasst:

Schalter fur Beleuchtungslampe (Ref. A).
Ein-/Ausschaltknopf des Motors (Ref. B).
Schalter fur Geschwindigkeitsreduzierung des Motors (Ref. C).
- Geschwindigkeitsanzeige für den Motor (Ref. D).
Schalter fur Geschwindigkeitserhöhung des Motors (Ref. E).
Schalter fur direkte Aktivierung des TURBO Modus des Motors (Ref. F).
Schalter fur Zeiteinstellung des Motors (Ref. G).

Die Abzugshaube Funktioniert 5 min mit der eingestellten Geschwindigkeit und jeweils 5 min mit jeder der niedrigeren Geschwindigkeiten bis zum kompletten Stillstand.

Wichtig!

Die Abzugshaubearficht an einen Schornstein, an Entlufungsrohre oder Leitungen mit warmer Luft angeschlssen werden. Vor dem Anschluss der Haube an Leitungen mnen die geltenden ortlichen Verordnungen uber Luftabzuge ins Freie konsultiert und die Genehmigung des Hausbesitzers/der Eigentumerversammlung eingeholt werden. Stellen Sie safer, dass ausreichende Beluftung garantiert ist, auch bei Verwendung der Haube zusammen mit einem anderen Gerat.
- Beim Braten mit Fett die Pfaffen bzw. Töpfe niemals unbeaufsichtigt setzen. Das Öl könnte sich zu stark erhitzen bzw. entzüden. Bei wieder verwendetem Fett besteht erhöhte Entzündungsgefahr.
Die AbzugshaubearfichtinRäumen verwendetwerden, indenbereitsandere Geräte installiert sind, die einen Abzug nach auBen haben, sofern nicht fur eine ausreichende Belüftung garantiert werden kann.
Um Brandgefahr vorzubeugen, messen alle Hinweise zu Gebrauch, Wartung und Reinigung der Fettfilter strikt befolgt werden.
Das Gerät kann bei einer elektrostatischen Entladung (ESD) vorübergehend aufhören zu Funktionieren. Stellen Sie das Gerät aus (OFF) und wieder an (ON) und es arbeitet wieder korrekt. Es besteht damit keinerlei Gefahr.
- Bei einer Beschädigung des Netzkabel muss diese durch einen geprüften Techniker oder einen autorisierten Vertreter ausgetaucht werden.
Unter der Abzugshaubearfndnicht flambiert werden.
Das gerat muß so montiert wer den, daß der Netzstecker jederzeit erreichbar ist.
Die Haube muß mit einem Mindestabstand von 65 cm vom Her agebracht.
Achtung! Warnhinweis zum Abluftbetrieb im Anweisungsblatt beachten.
Bei gleichzeitigem betrieb der Dunstabzugshaube im Abluftbetrieb und Feuerstätten darf im Aufstellraum der Unterdruck nicht länger als 4 Pa (4x10-5 bar) sein.
- Unter bestimmten, elektrische Störungen hervorrufenden meteorologischen Bedingungen ist es möglich, dass das Gerät vorübergehend seinen Betrieb einstellt. In diesen Fälle muss das Gerät kurz aus und dann wieder eingeschaltet werden (OFF und ON), worauf es sich erneut mit voller Betriebssicherheit in Gang setzen.
- Dieses Gerätarf nicht von Personen (oder Kindern) mit eingeschrankten körperlichen, sensoriellen oder geistigen Fähigkeiten bzw. mit mangelnden Kenntnissen und unzureichender Erfahrung bedient werden, es sei dess, es geschieht dies unter der Aufsicht oder nach entsprechender Vertrautmachung mit dem Gerät durch die für deren Sicherheit verantwortliche Person.
Kinder unter Aufsicht halten, damit sie nicht am Gerät herumspielen.
Die Abluft darf nicht über Kanäle geführt werden, die zur Ableitung von Rauch aus mit Gas oder anderen Brennstoffen betriebenen Geräten dieren. (Gilt nicht für Geräte, bei denen die Luft ausschließlich im Raum selbst abgegeben wird.)
Kommen die Abzugshaube gleichzeitig mit anderen nicht mit Strom gespeisten Geräten zum Einsatz, davon der Luftaustritt nicht über 4 Pa (4x10-5 bar) liegen.
Abzugshaube nicht in Räumen zum Einsatz bringen, in denen bei unzureichender Belüfung bereits andere Geräte mit Abluft nach außen arbeiten.

20 Warn- und sicherheitschinweise

• Diese Abzugshaubearfur über Elektro oder Gasherden mit maximal 4 Kochstellen zum Einsatzkommen.
  DE
• Bei einem Einbau der Abzugshaube über einem Gasherd muss der Abstand zwischen der Auflage der Kochstellen und dem unteren Bereich der Abzugshaube mindestens 65 cm betragen. Sofern die Hinweise zum Einbau des Gasherds diesbezüglich einen größeren Abstand vorschreiben, ist diesen Angaben Rechnung zu/TRagen.
• Bei einem Einbau der Abzugshaube über einem Elektroherd ergibt sich der Mindestabstand zwischen der Auflage der Kochstellen und dem unteren Bereich der Abzugshaube aus der entsprechenden Montageschablone.
  Den Auflagen zur korrekten Entlüftung ist unter allen Umständen Rechnung zu trag.

Reinigung

Vor jeder Reinigungs- oder Wartungsoperation immer darauf aufchten, dass das Gerät vom Stromnetz getrennt ist und der Hauptschalter auf Position AUS liegt. Das Äußere der Haube mit einem nicht atzenden flüssigen Mittel reinigen und keine scheuernden Mittel verwenden.

DE

Auswechseln der lampe

Vor dem Austauschen der Lampe darauf auf achten, dass das Gerät nicht ans Stromnetz angeschlossen ist. Fettfilter Herausnahmen und die Lampe gegen eine Lampe austauschen, die den Anforderungen der Technischen Merkmale entspricht. Filter wieder einsetzen.

Reinigung des fettfilters

In Abhängigkeit von der Verwendungshäufigkeit aber mindestens einmal pro Monat müssen die Fettfilter ausgebaut und in der Spülmaschine oder von Hand in warmem Wasser mit Spülmittel gewaschen werden. Bei Reinigung in der Spülmaschine wird empfohlen, die Filter senkrecht zu stellen, damit sich keine Essensrechte auf ihren absetzen. Nach der Reinigung sorgfältig abtrocknen und wieder in diealte Position einsetzen.

Die Aktivkohlefilter mussen regelmäßig ausgewechselt werden, damit sie korrekt Funktionieren können, undzarmindestens alle drei Monate (je nachdem wie oft die Abzugshaube benutzt wird).

Wichtiger hinweis für abzugshauben mit halogenlampen

Halogenlampen können gegen Lampen mit Aluminiumreflektor ausgetauscht werden, aber auf keinen Fall gegen Kaltlichtspiegellampen, die zu einer unnötgigen Erwärung des Lampenhalters führen.

Der hersteller lehnt jegliche haftung ab in fällen, in denen die hier beschriebenen anweisungen zu installation, wartung und gebrauch der abzugshaube nicht befolgrt werden.

Der Hersteller erklärt hiermit, dass these Product allen wesentlichen Auflagen der EG-Niederspannungsrichtlinie 2006/95/EG vom 12. Dezember 2006 bzw. der EMV-Richtlinie 2004/108/EG vom 15. Dezember 2004 entspricht.

Falls Sie Kundendienstleistungen benötigen oder weitere Informationen über unsere Produkte wünschen, wenden Sie sichitte an unseren Vertragshändler.

Der hersteller besteht sich dasrecht vor, seine geräte ohne vorankündigung durch technische neuerungen oder korrekturen zu verändern.

Herstellergarantie

Mit dem Kauf these Geräts erhalten Sie automatisch eine für 2 Jahre gültige Herstellergarantie, die Ersatzteile und Service-Aufwand im Land, wo das Gerät erworben wurde, einschließlich.

DE

Herstellerverpflichtung:

Der Hersteller erklärt sich hiermit einverstanden, innerhalb von ZWEI JAHREN alle als defekt befinden und durch Seriennummern identifizierten Teile dieser Produkte kostenfrei hinsichtlich Ersatzteil- und Service-Aufwand zu reparieren.

Folgende Umstände sind über diese Garantiererklärung nicht abgedeckt:

A Serviceleistungen, die nicht in unmittelbarem Zusammenhang mit einem Produktdefekt stehen und darauf dem Käfer berechnet werden müssen. Dazu zahlen unter anderem:

1. Die korrekte Installation des Produkts.
2. Eine Einführung in die Funktionseiste des Produkts.
3. Die Reparatur von haushaltseigenen Sicherungen, Stromkabeln und Rohren oder das Austauschen von Gluhbirnen.
4. Die Behebung von durch den Benutzer verursachten Defekten.
5. Eine Änderung der Betriebseinstellung des Produkts.
6. Die Reparatur von nicht autorisierten Produktmodifikationen.
7. Eine Prüfung normaler Betriebsgeräutsche oder -Vibrationen wie z. B. Geräuche des Kühlsystems oder akustische Warnsignale.
8. Die Behebung von Schaden durch Ungeziefer wie z. B. Ratten, Kuchenschaben, etc.

B Defekte, die auftreten, wenn die Bedienungsanleitung nicht beachtet wurde. Unter der normalen Anwendung des Geräts verstehen wir:

1. Die normale Anwendung im Haushalt oder
2. Die Anwendung gemäß der dem Produkt mitgelieferten Bedienungsanleitung.

C Defekte aufgrund von Unfällen, Fahrlösigkeit oder higherer Gewalt.

D Defekte/Mangelfunktionen in Folge eines Gerätebetriebs mit Stromspannungen die oberhalb oder unterhalb der Gerätespezifikation liegen.
E Reparaturkosten für nicht autorisierte Reparatur-Fachhändler oder die Kosten für die Korrektur von nicht autorisierten Reparaturmaßnahmen.
F Reisekosten und Auslagen, wenn das Produkt an schwer zugänglichen Orten installiert ist. (z. B. in Flugzeugen, auf Fahren oder in abgelegen den Gebieten).
G Normale Wartungsarbeiten, wie in der Bedienungsanleitung aufgeführt.

Sollten Sie ein Problem mit einem Produkt von uns haben, kontaktieren Sieitte ihren autorisierten Fachhändler oder Installationsfachmann. Für alle das Produkt betreffenden Anschlusstechniken, wie z. B. Stromversorgung und Abluftinstallationen ist der Käfer eigenverantwortlich.

Wir sind nicht verantwortlich für Folge- und Begleitschäden (die Kosten für Reparatur oder Ersatz von anderen Eigentum oder andere Auslagen, wenn sich unser Produkt als defekt erweit).

So erhalten Sie Hilfe und Rat

Bevor Sie eine Serviceleistung in Anspruchnehmen, führten Sieitte eine selbständige Kontrollemit Hilfe ihrer Bedienungsanleitung durch und kontrollieren damititte,dass...

Ihr Produkt ordnungsgemäß installiert ist.
- Sie sich mit der normalen Funktionseusweis auskennen.
- Sie den Abschnitt „Problem-Checkliste" gelesen haben.

Sollten Sie dennoch Hilfe benötig, gehen Sieitte wie nachfolgend beschrieben vor:

Europa

www.fisherpaykel.eu

Bitte halten Sie folgende Informationen bereit, wenn Sie uns kontaktieren: ihren Name und Adresse, die Modellnummer, die Seriennummer, das Kaufdatum und eine vollständige Beschreibung des Problems. Durch die Angabe dieser Informationen halten Sie uns, Ihr Problem schnellstmöglich zu losen.

Kammerzielle Einsatzzwecke

Bei einem Einsatz des Produkts zu kommerziellen Zwecken (alle Einsatzmöglichkeiten außer dem normalen Betrieb in einem Ein-Familien-Haushalt) erklärst sich Fisher & Paykel hiermit einverstanden, alle als defekt befinden und durch Seriennummer identifizierten Teile dieser Produkte kostenfrei hinsichtlich Ersatzteil- und Service-Aufwand zu reparieren oder zu ersetzen. Die Gültigkeitsdauer dieser Reparatur-Garantie beträgt 1 Jahr, beginnend mit dem Kaufdatum.

Fisher & Paykel besteht sich das Recht vor, als defekt befindene Teile des Produkts zu reparieren oder zu ersetzen, das gesamte Produkt auszutauschen oder dem Käfer den vollen Kaufpreis zu erstatten (wobei hier komplementäre Kosten, wie z. B. Installationskosten, nicht berücksichtigt werden können). Alle in dieser Herstellergarantie von Fisher & Paykel aufgeführten Servicearbeiten dürfen nur von Fisher & Paykel oder autorisierten Fachhandlern vorgenommen werden und beziehen sich auf normale Geschäftssöffnungszteiten.

Ausschließlich dieser Garantiererklärung

Bezüglich der Umstände von Produktdefekten gilt diese Garantie zwischen Fisher & Paykel und dem Käufer als alleingültig. Kein Angestellter (oder offizieller Vertragspartner) von Fisher & Paykel ist dazu berechtigt, Änderungen oder Zusätze dieser Herstellergarantie vorzunehmen.
