BEDIENUNGSANLEITUNG HC90DCXB3 Fisher & Paykel

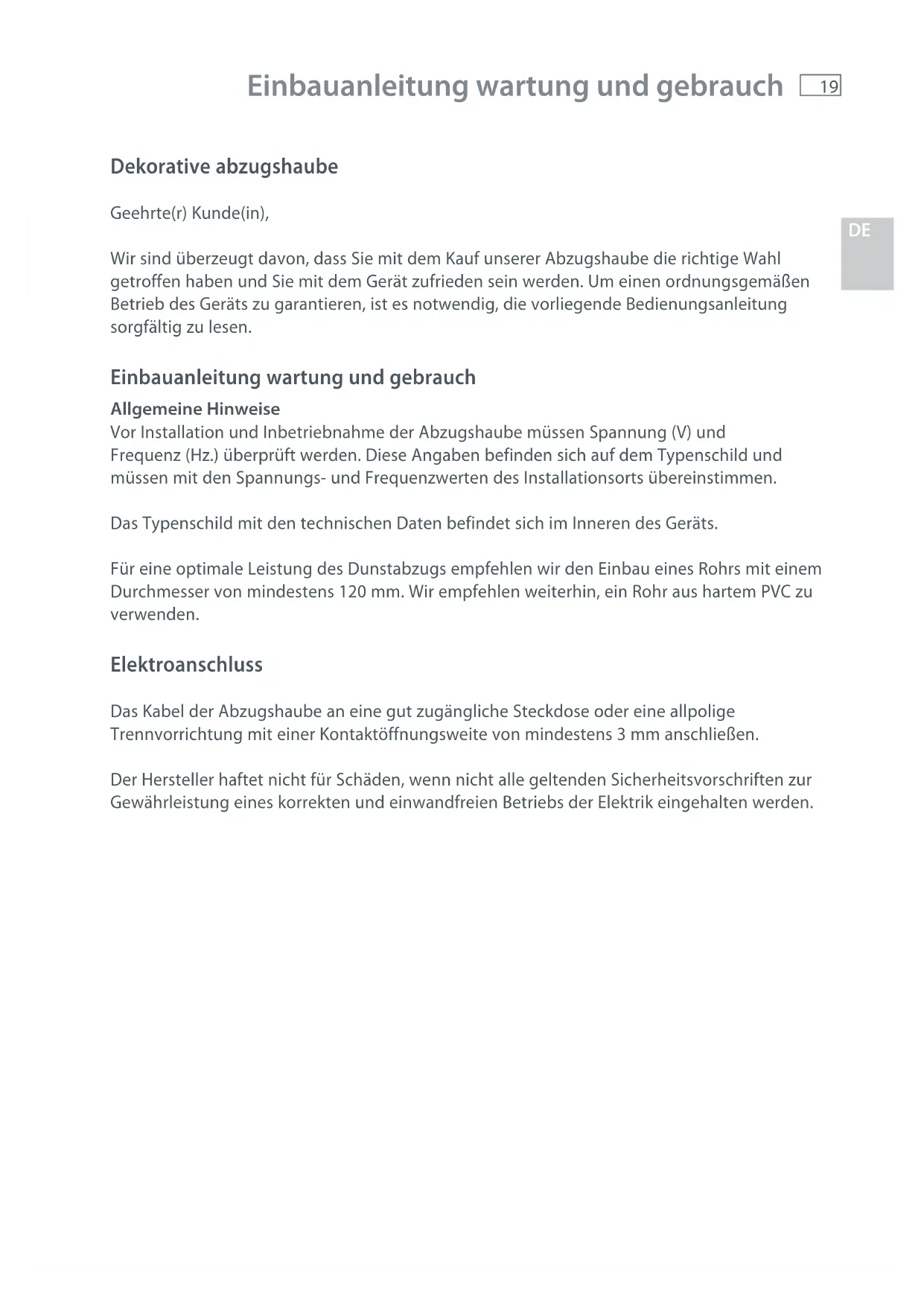

Einbauanleitung wartung und gebrauch Dekorative abzugshaube Geehrte(r) Kunde(in), Wir sind überzeugt davon, dass Sie mit dem Kauf unserer Abzugshaube die richtige Wahl getroffen haben und Sie mit dem Gerät zufrieden sein werden. Um einen ordnungsgemäßen Betrieb des Geräts zu garantieren, ist es notwendig, die vorliegende Bedienungsanleitung sorgfältig zu lesen. Einbauanleitung wartung und gebrauch Allgemeine Hinweise Vor Installation und Inbetriebnahme der Abzugshaube müssen Spannung (V) und Frequenz (Hz.) überprüft werden. Diese Angaben befinden sich auf dem Typenschild und müssen mit den Spannungs- und Frequenzwerten des Installationsorts übereinstimmen. Das Typenschild mit den technischen Daten befindet sich im Inneren des Geräts. Für eine optimale Leistung des Dunstabzugs empfehlen wir den Einbau eines Rohrs mit einem Durchmesser von mindestens 120 mm. Wir empfehlen weiterhin, ein Rohr aus hartem PVC zu verwenden. Elektroanschluss Das Kabel der Abzugshaube an eine gut zugängliche Steckdose oder eine allpolige Trennvorrichtung mit einer Kontaktöffnungsweite von mindestens 3 mm anschließen. Der Hersteller haftet nicht für Schäden, wenn nicht alle geltenden Sicherheitsvorschriften zur Gewährleistung eines korrekten und einwandfreien Betriebs der Elektrik eingehalten werden.20

Bedienfeld mit berührungstasten Das Bedienfeld befindet sich an der unteren Seite der Haube und enthält die folgenden Funktionen: Anzeige und Taste für Hinweis auf Filterreinigung (siehe A). Wird von Zeit zu Zeit als Hinweis darauf aktiviert, dass der Filter gereinigt werden sollte und kann mit einem Druck auf die Taste wieder deaktiviert werden. Schalter für Zeiteinstellung des Motors (siehe B ). Die Abzugshaube funktioniert 5 min mit der eingestellten Geschwindigkeit und jeweils 5 min mit jeder der niedrigeren Geschwindigkeiten bis zum kompletten Stillstand. Taste für Lampe (siehe C). Ein- /Ausschaltknopf des Motors (siehe D). 3 Tasten zur Motorsteuerung (Position 1., 2., und 3. Geschwindigkeit) (siehe E). A B C D E21

Warn- und sicherheitshinweise Wichtig!

Die Abzugshaube darf nicht an einen Schornstein, an Entlüftungsrohre oder Leitungen mit warmer Luft angeschlossen werden. Vor dem Anschluss der Haube an Leitungen müssen die geltenden örtlichen Verordnungen über Luftabzüge ins Freie konsultiert und die Genehmigung des Hausbesitzers/der Eigentümerversammlung eingeholt werden. Stellen Sie sicher, dass ausreichende Belüftung garantiert ist, auch bei Verwendung der Haube zusammen mit einem anderen Gerät.

Beim Braten mit Fett die Pfannen bzw. Töpfe niemals unbeaufsichtigt lassen. Das Öl könnte sich zu stark erhitzen bzw. entzünden. Bei wieder verwendetem Fett besteht erhöhte Entzündungsgefahr.

Die Abzugshaube darf nicht in Räumen verwendet werden, in denen bereits andere Geräte installiert sind, die einen Abzug nach außen haben, sofern nicht für eine ausreichende Belüftung garantiert werden kann.

Um Brandgefahr vorzubeugen, müssen alle Hinweise zu Gebrauch, Wartung und Reinigung der Fettfilter strikt befolgt werden.

Das Gerät kann bei einer elektrostatischen Entladung (ESD) vorübergehend aufhören zu funktionieren. Stellen Sie das Gerät aus (OFF) und wieder an (ON) und es arbeitet wieder korrekt. Es besteht dabei keinerlei Gefahr.

Bei einer Beschädigung des Netzkabel muss dieses durch einen geprüften Techniker oder einen autorisierten Vertreter ausgetauscht werden.

Unter der Abzugshaube darf nicht flambiert werden.

Das gerät muß so montiert wer den, daß der Netzstecker jederzeit erreichbar ist.

Die Haube muß mit einem Mindestabstand von 65 cm vom Her agebracht.

Achtung! Warnhinweis zum Abluftbetrieb im Anweisungsblatt beachten.

Bei gleichzeitigem betrieb der Dunstabzugshaube im Abluftbetrieb und Feuerstätten darf im Aufstellraum der Unterdruck nicht größer als 4 Pa (4x10-5 bar) sein.

Unter bestimmten, elektrische Störungen hervorrufenden meteorologischen Bedingungen ist es möglich, dass das Gerät vorübergehend seinen Betrieb einstellt. In diesen Fällen muss das Gerät kurz aus und dann wieder eingeschaltet werden (OFF und ON), worauf es sich erneut mit voller Betriebssicherheit in Gang setzt.

Dieses Gerät darf nicht von Personen (oder Kindern) mit eingeschränkten körperlichen, sensoriellen oder geistigen Fähigkeiten bzw. mit mangelnden Kenntnissen und unzureichender Erfahrung bedient werden, es sei denn, es geschieht dies unter der Aufsicht oder nach entsprechender Vertrautmachung mit dem Gerät durch die für deren Sicherheit verantwortliche Person.

Kinder unter Aufsicht halten, damit sie nicht am Gerät herumspielen.

Die Abluft darf nicht über Kanäle geführt werden, die zur Ableitung von Rauch aus mit Gas oder anderen Brennstoffen betriebenen Geräten dienen. (Gilt nicht für Geräte, bei denen die Luft ausschließlich im Raum selbst abgegeben wird.)

Kommt die Abzugshaube gleichzeitig mit anderen nicht mit Strom gespeisten Geräten zum Einsatz, darf der Luftaustritt nicht über 4 Pa (4x10-5 bar) liegen.

Abzugshaube nicht in Räumen zum Einsatz bringen, in denen bei unzureichender Belüftung bereits andere Geräte mit Abluft nach außen arbeiten.22

Warn- und sicherheitshinweise

Diese Abzugshaube darf nur über Elektro oder Gasherden mit maximal 4 Kochstellen zum Einsatz kommen.

Bei einem Einbau der Abzugshaube über einem Gasherd muss der Abstand zwischen der Auflage der Kochstellen und dem unteren Bereich der Abzugshaube mindestens 65 cm betragen. Sofern die Hinweise zum Einbau des Gasherds diesbezüglich einen größeren Abstand vorschreiben, ist diesen Angaben Rechnung zu tragen.

Bei einem Einbau der Abzugshaube über einem Elektroherd ergibt sich der Mindestabstand zwischen der Auflage der Kochstellen und dem unteren Bereich der Abzugshaube aus der entsprechenden Montageschablone.

Den Auflagen zur korrekten Entlüftung ist unter allen Umständen Rechnung zu tragen.23

Wartung Reinigung Vor jeder Reinigungs- oder Wartungsoperation immer darauf achten, dass das Gerät vom Stromnetz getrennt ist und der Hauptschalter auf Position AUS steht. Das Äußere der Haube mit einem nicht ätzenden flüssigen Mittel reinigen und keine scheuernden Mittel verwenden. Auswechseln der lampe Vor dem Austauschen der Lampe darauf achten, dass das Gerät nicht ans Stromnetz angeschlossen ist. Fettfilter herausnehmen und die Lampe gegen eine Lampe austauschen, die den Anforderungen der Technischen Merkmale entspricht. Filter wieder einsetzen. Reinigung des fettfilters In Abhängigkeit von der Verwendungshäufigkeit aber mindestens einmal pro Monat müssen die Fettfilter ausgebaut und in der Spülmaschine oder von Hand in warmem Wasser mit Spülmittel gewaschen werden. Bei Reinigung in der Spülmaschine wird empfohlen, die Filter senkrecht zu stellen, damit sich keine Essensreste auf ihnen absetzen. Nach der Reinigung sorgfältig abtrocknen und wieder in die alte Position einsetzen. Die Aktivkohlefilter müssen regelmäßig ausgewechselt werden, damit sie korrekt funktionieren können, und zwar mindestens alle drei Monate (je nachdem wie oft die Abzugshaube benutzt wird). Wichtiger hinweis für abzugshauben mit halogenlampen Halogenlampen können gegen Lampen mit Aluminiumreflektor ausgetauscht werden, aber auf keinen Fall gegen Kaltlichtspiegellampen, die zu einer unnötigen Erwärmung des Lampenhalters führen. Der hersteller lehnt jegliche haftung ab in fällen, in denen die hier beschriebenen anweisungen zu installation, wartung und gebrauch der abzugshaube nicht befolgt werden. Der Hersteller erklärt hiermit, dass dieses Produkt allen wesentlichen Auflagen der EG-Niederspannungsrichtlinie 2006/95/EG vom 12. Dezember 2006 bzw. der EMV-Richtlinie 2004/108/EG vom 15. Dezember 2004 entspricht. Falls Sie Kundendienstleistungen benötigen oder weitere Informationen über unsere Produkte wünschen, wenden Sie sich bitte an unseren Vertragshändler. Der hersteller behält sich das recht vor, seine geräte ohne vorankündigung durch technische neuerungen oder korrekturen zu verändern.24

Herstellergarantie Mit dem Kauf dieses Geräts erhalten Sie automatisch eine für 2 Jahre gültige Herstellergarantie, die Ersatzteile und Service-Aufwand im Land, wo das Gerät erworben wurde, einschließt. Herstellerverpflichtung: Der Hersteller erklärt sich hiermit einverstanden, innerhalb von ZWEI JAHREN alle als defekt befundenen und durch Seriennummern identifizierten Teile dieses Produkts kostenfrei hinsichtlich Ersatzteil- und Service-Aufwand zu reparieren. Folgende Umstände sind über diese Garantieerklärung nicht abgedeckt:

Serviceleistungen, die nicht in unmittelbarem Zusammenhang mit einem Produktdefekt stehen und daher dem Käufer berechnet werden müssen. Dazu zählen unter anderem:

1. Die korrekte Installation des Produkts.

2. Eine Einführung in die Funktionsweise des Produkts.

3. Die Reparatur von haushaltseigenen Sicherungen, Stromkabeln und Rohren oder das

Austauschen von Glühbirnen.

4. Die Behebung von durch den Benutzer verursachten Defekten.

5. Eine Änderung der Betriebseinstellung des Produkts.

6. Die Reparatur von nicht autorisierten Produktmodifikationen.

7. Eine Prüfung normaler Betriebsgeräusche oder -Vibrationen wie z. B. Geräusche des

Kühlsystems oder akustische Warnsignale.

8. Die Behebung von Schäden durch Ungeziefer wie z. B. Ratten, Küchenschaben, etc.

Defekte, die auftreten, wenn die Bedienungsanleitung nicht beachtet wurde. Unter der normalen Anwendung des Geräts verstehen wir:

1. Die normale Anwendung im Haushalt oder

2. Die Anwendung gemäß der dem Produkt mitgelieferten Bedienungsanleitung.

Defekte aufgrund von Unfällen, Fahrlässigkeit oder höherer Gewalt.

Defekte/Mangelfunktionen in Folge eines Gerätebetriebs mit Stromspannungen die oberhalb oder unterhalb der Gerätespezifikation liegen.

Reparaturkosten für nicht autorisierte Reparatur-Fachhändler oder die Kosten für die Korrektur von nicht autorisierten Reparaturmaßnahmen.

Reisekosten und Auslagen, wenn das Produkt an schwer zugänglichen Orten installiert ist. (z. B. in Flugzeugen, auf Fähren oder in abgelegenen Gebieten).

Normale Wartungsarbeiten, wie in der Bedienungsanleitung aufgeführt. Sollten Sie ein Problem mit einem Produkt von uns haben, kontaktieren Sie bitte Ihren autorisierten Fachhändler oder Installationsfachmann. Für alle das Produkt betreffenden Anschlusstechniken, wie z. B. Stromversorgung und Abluftinstallationen ist der Käufer eigenverantwortlich. Wir sind nicht verantwortlich für Folge- und Begleitschäden (die Kosten für Reparatur oder Ersatz von anderem Eigentum oder andere Auslagen, wenn sich unser Produkt als defekt erweist).25

Kundenservice So erhalten Sie Hilfe und Rat Bevor Sie eine Serviceleistung in Anspruch nehmen, führen Sie bitte eine selbständige Kontrolle mit Hilfe Ihrer Bedienungsanleitung durch und kontrollieren dabei bitte, dass… Ihr Produkt ordnungsgemäß installiert ist. Sie sich mit der normalen Funktionsweise auskennen. Sie den Abschnitt „Problem-Checkliste“ gelesen haben. Sollten Sie dennoch Hilfe benötigen, gehen Sie bitte wie nachfolgend beschrieben vor: Europa www.fisherpaykel.eu Bitte halten Sie folgende Informationen bereit, wenn Sie uns kontaktieren: Ihren Namen und Adresse, die Modellnummer, die Seriennummer, das Kaufdatum und eine vollständige Beschreibung des Problems. Durch die Angabe dieser Informationen helfen Sie uns, Ihr Problem schnellstmöglich zu lösen. Kommerzielle Einsatzzwecke Bei einem Einsatz des Produkts zu kommerziellen Zwecken (alle Einsatzmöglichkeiten außer dem normalen Betrieb in einem Ein-Familien-Haushalt) erklärt sich Fisher & Paykel hiermit einverstanden, alle als defekt befundenen und durch Seriennummer identifizierten Teile dieses Produkts kostenfrei hinsichtlich Ersatzteil- und Service-Aufwand zu reparieren oder zu ersetzen. Die Gültigkeitsdauer dieser Reparatur-Garantie beträgt 1 Jahr, beginnend mit dem Kaufdatum. Fisher & Paykel behält sich das Recht vor, als defekt befundene Teile des Produkts zu reparieren oder zu ersetzen, das gesamte Produkt auszutauschen oder dem Käufer den vollen Kaufpreis zu erstatten (wobei hier komplementäre Kosten, wie z. B. Installationskosten, nicht berücksichtigt werden können). Alle in dieser Herstellergarantie von Fisher & Paykel aufgeführten Servicearbeiten dürfen nur von Fisher & Paykel oder autorisierten Fachhändlern vorgenommen werden und beziehen sich auf normale Geschäftsöffnungszeiten. Ausschließlichkeit dieser Garantieerklärung Bezüglich der Umstände von Produktdefekten gilt diese Garantie zwischen Fisher & Paykel und dem Käufer als alleingültig. Kein Angestellter (oder offizieller Vertragspartner) von Fisher & Paykel ist dazu berechtigt, Änderungen oder Zusätze dieser Herstellergarantie vorzunehmen.26
