Tuotetyyppi	Koristeellinen liesituuletin
Merkki	Fisher & Paykel
Malli	HC90DCXB3
Luokka	Liesituuletin
Päätoiminnot	3 nopeutta, 15 minuutin ajastin, säädettävä valaistus, suodattimien puhdistuksen ilmaisin
Moottorin nopeudet	3 (1., 2., 3.)
Ajastin	Toimii 5 minuuttia nykyisellä nopeudella, sitten 5 minuuttia kullakin alemmalla nopeudella, kunnes pysähtyy
Valaistus	Halogeenilamppu (vaihda alumiiniheijastinlamppuun)
Rasvasuodatin	Metallinen, konepestävä tai puhdistettava kuumalla vedellä ja pesuaineella, joka kuukausi
Hiilisuodatin	Aktiivinen, vaihdettava 3 kuukauden välein (käyttötiheyden mukaan)
Suodattimien puhdistuksen ilmaisin	Painike A: syttyy osoittamaan puhdistusta, sammuu painamalla
Asennustyyppi	Ulkoilman poisto jäykällä PVC-putkella, min. halkaisija 120 mm
Vähimmäisetäisyys keittotasoon	65 cm (kaasu tai sähkö, noudata myös keittotason ohjeita)
Suositeltu käyttö	Sähkö- tai kaasukeittotasojen yläpuolella, enintään 4 keittoaluetta
Sähköliitäntä	Liitäntä helposti saatavilla olevaan pistorasiaan tai yleiskytkimeen (kosketusväli ≥ 3 mm)
Valmistajan takuu	2 vuotta (osat ja työ, ostomaassa)
Sertifikaatit	Direktiivit 2006/95/EY ja 2004/108/EY
Ulkoinen puhdistus	Syövyttämätön nestemäinen pesuaine, vältä hankaavia aineita
Turvatoimet	Älä liekittää liesituulettimen alla, älä johda savupiippuun, älä käytä ilmanvaihtoa vaativien laitteiden kanssa
Korjattavuus	Lamppujen ja suodattimien vaihto käyttäjän toimesta; virtajohto vaihdetaan valtuutetussa huollossa
Huoltoyhteys	www.fisherpaykel.eu

Usein kysytyt kysymykset - HC90DCXB3 Fisher & Paykel

Kuinka puhdistaa liesituulettimen rasvasuodattimet?

Rasvasuodattimet on irrotettava ja pestävä vähintään kerran kuukaudessa astianpesukoneessa tai kuumalla vedellä pesuaineen kanssa. Aseta ne pystyasentoon astianpesukoneeseen kerrostumien välttämiseksi. Huuhtele, kuivaa ja aseta takaisin.

Kuinka usein hiilisuodatin on vaihdettava?

Aktiivihiilisuodatin on vaihdettava kolmen kuukauden välein tai useammin liesituulettimen käytön mukaan optimaalisen toiminnan takaamiseksi.

Kuinka vaihtaa viallinen halogeenilamppu?

Irrota liesituuletin ensin verkkovirrasta. Poista rasvasuodatin, vaihda lamppu alumiiniheijastinlamppuun, jonka teho on sama. Älä koskaan käytä dikroista lamppua ylikuumenemisen välttämiseksi. Aseta suodatin takaisin.

Mikä on vähimmäisetäisyys liesituulettimen ja liesin välillä?

Vähimmäisetäisyys on 65 cm kaasu- ja sähköliesille. Jos keittotason ohjeissa mainitaan suurempi etäisyys, noudata sitä.

Kuinka käyttää liesituulettimen ajastintoimintoa?

Paina ajastinpainiketta (viite B). Liesituuletin toimii 5 minuuttia nykyisellä nopeudella, sitten 5 minuuttia kullakin alemmalla nopeudella, kunnes se pysähtyy kokonaan. Tämä poistaa jäännössavut.

Mitä tehdä, jos suodattimien puhdistuksen ilmaisin syttyy?

Ilmaisin (painike A) ilmoittaa, että rasvasuodattimet on puhdistettava. Puhdista ne ohjeiden mukaan ja paina painiketta sammuttaaksesi merkkivalon.

Voidaanko liesituuletinta käyttää kiertoilmatilassa?

Ohjeessa kuvataan asennus ulkoilman poistolla putken kautta. Kiertoilmakäyttöön tarvitaan hiilisuodatin (mukana?), mutta ohjekirja ei kerro sovittamisesta. Ota yhteyttä huoltoon.

Miksi liesituuletin pysähtyy yhtäkkiä?

Jos tapahtuu sähköstaattinen purkaus (ESD-malli), liesituuletin voi lakata toimimasta. Sammuta se (OFF) ja käynnistä uudelleen (ON); normaali toiminta jatkuu ilman vaaraa.

Voinko käyttää liesituuletinta kaasuliesin yläpuolella?

Kyllä, liesituuletin voidaan asentaa kaasuliesin yläpuolelle, edellyttäen että vähimmäisetäisyys 65 cm ja enintään 4 keittoaluetta. Noudata myös liesin valmistajan ohjeita.

Mitä tehdä, jos virtajohto on vaurioitunut?

Johto on vaihdettava ehdottomasti virallisessa huollossa tai valtuutetulla edustajalla vaaran välttämiseksi. Älä yritä korjata sitä itse.

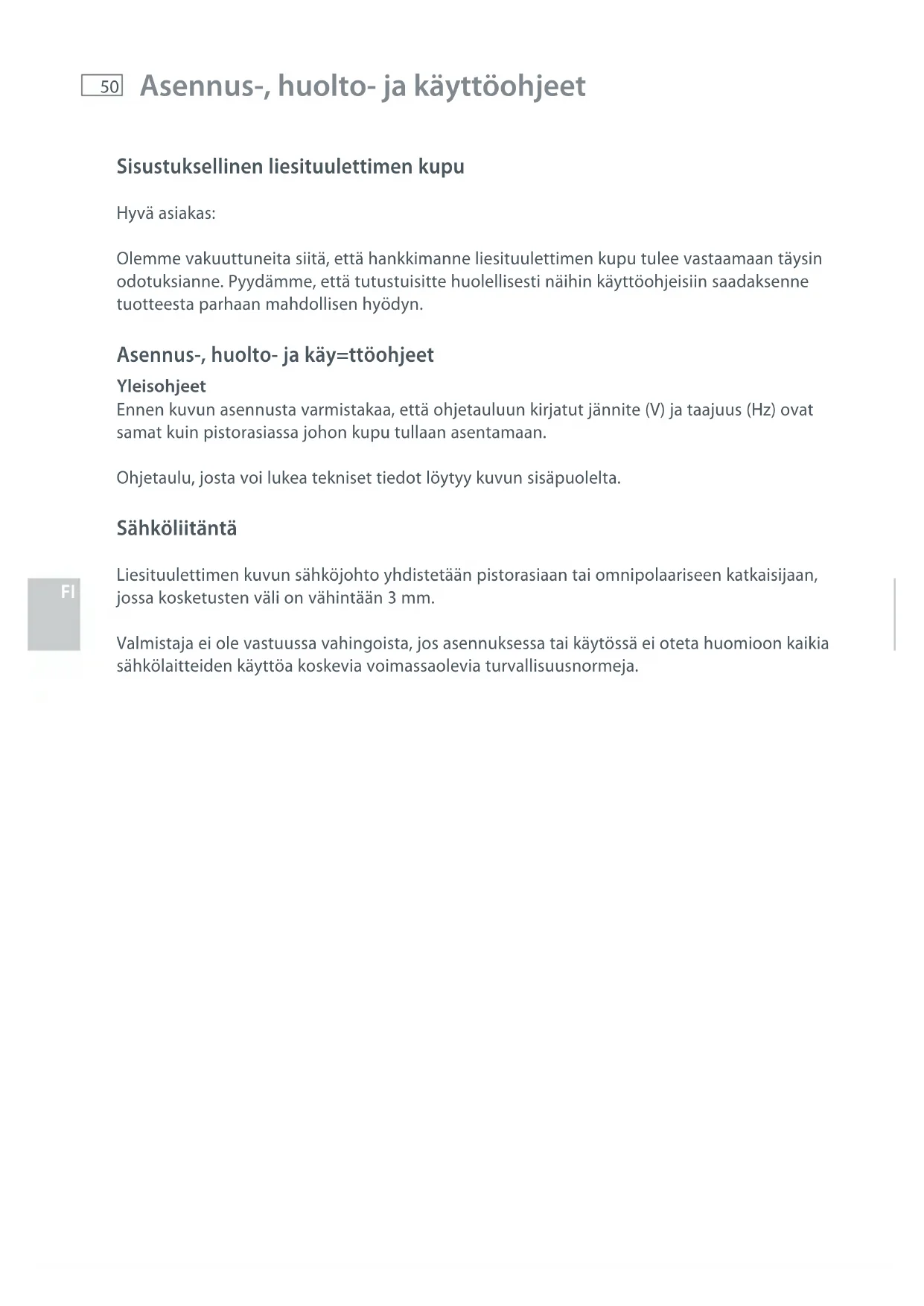

KÄYTTÖOHJE HC90DCXB3 Fisher & Paykel

Asennusohjeet ja käyttoopas (FI)

Sisustuksellinen liesituulettimen kupu

Hyvä asiakas:

Olemme vakuuttuneita siitä, etta hankkimne liesituulettimen kupu tulee vastaamaan tāysin odotuksianne. Pyydämme, etta tutustuisitte huolellisesti nāihin käytöohjeisiin saadaksenne tuotteesta parhaan mahdollisen hyödyn.

Asennus-, huolto- ja käy=ttöohjeet

Yleishojet

Ennen kuvun asennusta varmistakaa, etta ohjetauluun kirjatut jannite (V) ja taajuus (Hz) ovat samat kuin pistorasiassa johon kupo tullaan asentamaan.

Ohjetaulu, josta voi lukea tekniset tiedot loytyy kuvun sisapuolelta.

Sahkoliitantä

Liesituulettimen kuvun sahkjoho to yhdistetaan pistorasiaan tai omnipolariseen katkaisijaan, jossa kosketusten vali on vahintaa n 3 mm.

Valmistaja ei ole vastuussa vahingoista, jos asennuksessa tai käytössä ei oteta huomioon kaikia sähkölaitteiden käytöa koskevia voimassaolevia turvallisuusnormeja.

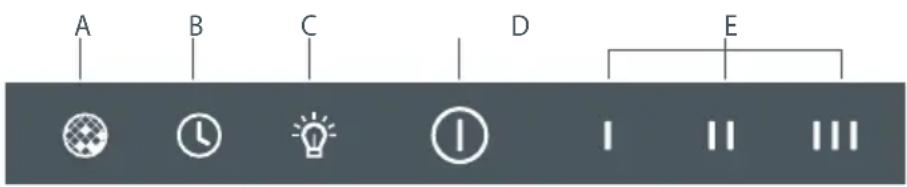

Tämä paneeli lóytyy kuvun etuosasta ja sisältaa:

• Suodatinten puhdistuksen merkkivalo / -painike (viite A).
  Kytkeytyy paallee kun suodattimet on syyta puhdistaa. Sammu yhdell' painalluksella.
• Moottorin ajastimen -painonappi (viite B).
  Kupu on käynnissä 5 minuuttia säädetyllä nopeudella ja 5 minuuttia jokaisla pienemmällä nopeudella kunnes se pysähtyy kokonaan.
• Valaisimen painonappi (viite C).
  Mahdollistaa valaisun saatelyn pitamalla painike alhaalla.
• Moottorin sammutus / kännistys -painonappi (viite D).
  3 painiketta moottorin hallintaan ( 1., 2. ja 3. nopeus) (viite E).

Tärkeä!

Kupua ei pidä asentaa takkaan, ilmastointiputkiin eikä lampiman ilman putkiin. Ennen putkistoon asentamistaa taytyt sylvittä kunnalliset märäykset koskien ilman poistoja ja pyytä rakennuksesta vastuussa olevan henkilön lupa. Varmistautukaa etta tuuletus toimii asianmukaisesti siinäkin tapauksessa, etta kuvun kanssa käytetään samanaikaisesti toista laitetta.
Alkaa koskaan jattako oljya sisaltavia pannuja liedelle ilman valvontaa, koska oljy voi lammeta uudelleen ja syttya palamaan. Kaytettaa samaa oljya useamman kerran syttymisriski kasvaa.
Alkäa koskaan kayttäö liesituuletinta huoneessa jossa on muitakin ilmaa ulos ohjaavia laitteita, jos huoneen hyvä ilmanvaiahto ei ole varmistetu
Jotta valtyttaisiin mahdollisila tulipaloilta taytyk kaikkia naita ohjeita noudattaa ja suorittaa rasvansuodattimien puhdistus saannollisesti.
- On mahdollista, etta laite pysahtyy staattisen sahköpurkauksen aikana. Jos nain tapahtuu ottakaa laite pois paälta (OFF) ja käynistäkää se uudelleen (ON), tällöin laite alkaa toimia uudestaan normalalisti. Tähän ei liity mitään riskä.
- Jos laitteen sahköjohto vaurioituu se pitäa vaihtaa. Vaihdon voi suorittaa vain valtuutettu huoltopalvelu.
Alä koskaan sytytä tulta imukuvun alapuolella.
Laite on ripustettava sillà cavoin, etta se ylettyy virranottopisteeseen.
Kupu on asennettava vahintaan 65 cm hellan ylapuolle.
Sähkopurkauksia aiheuttavissa säolosuheissa on mahdollaha, etta laiteen toiminta keskeytyy. Kaantamalla laite ensin pois paälta (OFF), ja kytkemalla se uudelleen paallee (ON), se palautuun normaliin toimintaan ilman minkäänlaisia riskejä.
Tämä laite ei ole suunniteltu sellaisten henkilöiden (lapset mukaanluettuna) käytettäväksi, joiden fyysiset, henkiset tai vastuuntuntoon liittyvat ominaisuudet ovat rajoitetut, tai joilta puuttuu käytön vaatima kokemus tai tietämys, paitsi jos he ovat saaneet laitteen käyttoën sen turvallisuudesta vastaavan henkilön antamaa opastusta tai suoraa valvontaa.
Lasten leikkiminen laitteella tulee estaa järestämllä heille tarvittava valvonta.
- Poistettua ilmaa ei tule johtaa poistokanaviin, joita käytetään kaasuilla tai muilla polittoaineilla syötettyjen laitteiden savujen poistamiseen (tata ei sovelleta laitteisiin, joita käytetään yksinomaan huoneissa olevan ilman poistoon)
Kun liesituuletinta pidetaan paallä yhtä aikaa muuta kuin sahkövirtaa käytävien laitteiden kanssa, ilmanvaithtoaukko ei saa olla suurempi kuin 4 Pa (4x10-5 bar).
- Alä koskaan käytä liesituuletinta tiloissa, joissa on jo muita ulossuunnattua purkukanavaa käytäviä laitteita, ellei kyseistä tilaa voi asianmukaisesti ilmastoida.
Tämä liesituuletin voidaan asentaa vain, korkeintaan 4-levyisten, sahkö- tai kaasuhellojen ylle.
- Jos liesituuletin on asennetu kaasulieden yhteyteen, keittolevytason ja liesituulettimen alareunan valisen etaisyyden on oltava vahintaan 65 cm. Mikali kausukeittolieden asennusohjeissa ilmoitetaan suurempi etaisyys, on ohjetta syyta noudattaa.
- Jos liesituuletin on asennettu sahkolieden yhteyteen, keittolevytason ja liesituulettimen alareunan valinen etaisyys ilmoitetaan kayttoohjeissa.
Noudata ilmanpoistoon liittyvià ohjesäantöja.

Puhdistus

Aina ennen kaikkia toimenpiteita varmistautukaa, ettei virranjohdin ole kytkettynä ja ettakatkaisin on asemassa OFF. Puhdistakaa kuvun ulkopinta syövyttramattomalla nestemäisellapeuaineella ja välttakä hankaavien pesuaineiden käyttoa.

Lampun vaihto

Ennen lampun vaihtoa varmistautukaa siita, ettei liesituuletin ole kytkettynä. Poistakaa rasvansuodatin ja vaihtakaa lamppu voimakkuudeltaan teknisin tietoihin kirjattua vastaavaan. Asettakaa suodatin uudelleen paikalleen.

Rasvansuodattimen puhdistus

Riipuen käytösta, kuitenkin vähintään kuukauden valein, rasvansuodattimet pitää irroittaa ja pestä astianpesukoneessa tai kasin kuumassa vedessä pesuaineella. Rasvansuodatin on parasta asettaa astianpesukoneeseen pystysuoraan asentoon, jotteivat ruuantähteet jäa sihen kiinni. Rasvansuodatin huuhdellaan ja kuivataan pesun jälkeen ja asetetaan uudelleen paikalleen.

Jotta hiilisuodattimet toimisivat asianmukaisesti, ne on vaihdettava säännöllisesti, vähintään kerran kolmessa kuukaudessa (riippuen liesituulettimen käytötiheydestä).

Halogeenilamppuja koskeva tärkeä huomautus

Halogeenilamppuja vaihedettaessa taytyy varmistautua siitä, etta uusi lamppu sisältaa alumiiniheijastimen. Lamppu ei saa olla dicroininen, koska ne voivat lammetä liikaa.

Valmistaja pitäytyy kaikesta vastuusta jos liesituulettimen kuvun asennuksessa, huollossa tai käytössa ei noudateta naïtä ohjeita.

Valmistaja todistaa, etta tämä tuote tayttäa kaikki oleelliset matalajännitteisille sahkötuotteille asetetur vaatimukset, jotka on esitetty direktiivissä 2006/95/CEE 12. joulukuuta 2006, sekä sähkömagneettisesta yhteensopivuudesta esitetyt vaatimukset direktiivissä 2004/108/CEE 15. joulukuuta 2004.

Valmistaja pidattä itselleen oikeuden teknisiin parannuksiin tai mutuksiin ilman mitään sitä edellävää ilmoitusta.

Ostaessasi tämän laitteen saat automaattisesti valmistajan myontämän kahden vuoden takuun, joka kattaa osat ja huoltotyön ostomaassa.

Valmistaja sitoutuu:

korjaamaan ilman veloitusta tyostä tai osista minkä tahansa tämän tuotteen osan, jonka sarjanumero nakyy tuotteessa ja Jonka havaitaan olevan viallinen, KAHDEN VUODEN kuluessa tuotteen OSTPÄivastä.

Takuu ei kata seuraavia tapauksia:

A huoltokaynnit, joiden syynä ei ole tuotteessa oleva vika. Huoltokaynnin kustannukset veloitetaan asiakkaalta, jos kaynnin aiheuttaneen ongelman syy ei ole tuotteessa oleva vika. Tallaisia ovat esimerkiki seuraavat:

1. tuotteen virheellisen asennuksen korjaaminen
2. tuotteen kayton opastus
3. kiinteistön sulakkeiden vaihto, katkaisijoiden kytkeminen pälle, kiinteistön sahköverkon korjaaminen tai LVI-työt sekä lamppujen vaihto
4. käytäjan aiheuttamien vikojen korjaaminen
5. tuotteen asetusten muuttaminen
6. tuotteeseen tehdyt luvattomat muutokset
7. normaaliki katsottava aani tai tärinä, esimerkiki tyhjennysäenet, jähdytskoneiston aenet tai halytysäenet
8. tuhoeläinten, esimerkiki rottien tai torakoiden, aiheuttamat vahingot

B viat, joiden syy on muu kuin jokin seuraavista:

1. tuotteen normali kotikayttto tai
2. käyttoohjeen mukainen käytto

C onnettomuuden, huolimattomuuden, värinkäytön tai odottamattomien tapahtumientuotteelle aiheuttamat viat
D Fisher & Paykel ei ole vastuussa laitetta varten lian alhaisesta tai korkeasta kayttjannitteesta.

E valtuuttamattoman huoltohenkilostön tekemien huolto- ja korjaustöiden kustannukset tai tällaisten toimien aiheuttamien vikojen korjauskustannukset
F matkustannukset ja muut lisakustannukset, joiden syynä on tuotteen sijoittaminen vaikeapäasyiseen paikkaan (esimerkiki lento- tai laivaliput, kaukainen maantieteellinen sijainti)
G normaali käytöohjeen mukainen yllapito.

Asennusongelmissa tulee ottaa yhteys tuotteen jalleenmyyjän tai asentajaan. Asiakas vastaa siitä, etta tuotetta varten on järestetty asianmukainen sähkoliitäntä, ilmanvaihto ja muut edellytykset.

Valmistaja ei ole vastuussa seuraamuksellisista tai valillisistä vahingoista (muulle omaisuudelle aiheituneista vahingoista, jotka ovat seurausta tuotteessa ilmenneestä viasta, tai tuotteen viasta aiheituneista kustannuksista).

Huollon kutsuminen

Ennen soittamista huoltoon tai palvelunumeroon:

Tarkista asiat, jotka voit tehdä itse. Tarkista käyttoohjeen avulla seuraavat seikat:

Laite on asianmukaisesti asennettu.
- Osaat käyttaa laitetta oikein.
- Olet lukenut käytöohjeen ongelmanratkaisuluettelon.

Kun olet varmistanut namä seikat, toimi seuraavasti:

Eurooppa

www.fisherpaykel.eu

Jos soit tai kirjoitat asiakspalveluun, anna nimesi ja osoitteesi, mallin tunnus, sarjanumero, ostopäivä ja ongelman tāydellinen kuvaus. Naitä tietoja tarvitaan ongelman ratkaisemissaa.

Kaupallinen käytto

Jos tuotetta käytetään kaupallissessa tarkoitukssessa (jossakin muussa kuin yksityisessä kotitalouskäytössä), korjaamme vialiseksi osoittautuneen osan, jonka sarjanumero nakyyy tuotteessa, veloittamatta osan hintaa. Tassapauksessa takuu raukeaa YHDEN VUODEN kuluttua alkuperäisestä ostopäivastä.

Harkintamme mukaan voimme vaihtaa osan tai tuotteen tai hyvittä tuotteen hankintahinnan kokonaisuudessaan (pois lukien asennus- ja muut lisakustannukset). Kaikki tämän valmistajan takuun alainen huolto tapahtuu Fisher & Payklin tai sen valtuuttaman huoltolikkeen toimesta normalalien työaikojen puiteissa.

Eimuitatakuita

Asiakkaan ja valmistajan vällä ei ole muita tuotteessa ilmeneviä vikoja koskevia sopimuksia tai ehtoja kuin tämän valmistajan takuun ehdot. Valmistajan työntekijöillä (tai jalleenmyyjillä) ei ole oikeuttat tehdä lisäyksiä tai muutoksia nähin takuuehtoihin.

Dekorativ köksfläkt

Bästa kund:

Copyright © Fisher & Paykel 2011. Kaikki oikeudet pidatetään.

Tassjukaisussa kerrotut tuotetiedot koskevat mainittuja tuotteita ja malleja julkaisuhetkella. Koska kehitamme tuotteitamme jatkuvasti, tiedot saattavat muuttua ilman er ilmoitusta. Tarkista siksi paikallisesta asiakspalvelusta, etta tamä kirjanen kuvaakulloinkin saatavilla olevaa tuotetta tarkasti.
