HC90DCXB3 - Campana extractora Fisher & Paykel - Manual de uso y guía de instrucciones gratis

Tipo de producto	Campana extractora decorativa
Marca	Fisher & Paykel
Modelo	HC90DCXB3
Categoría	Campana
Funciones principales	3 velocidades, temporización 15 minutos, iluminación ajustable, indicador de limpieza de filtros
Velocidades del motor	3 (1a, 2a, 3a)
Temporización	Funciona 5 minutos a la velocidad actual y luego 5 minutos en cada velocidad inferior hasta detenerse
Iluminación	Lámpara halógena (reemplazar por una lámpara de reflector de aluminio)
Filtro de grasa	Metálico, lavable en lavavajillas o con agua caliente y detergente, cada mes
Filtro de carbón	Activo, cambiar cada 3 meses (según frecuencia de uso)
Indicador de limpieza de filtros	Botón A: se enciende para indicar limpieza, se desactiva con solo presionar
Tipo de instalación	Evacuación exterior con conducto PVC rígido Ø mínimo 120 mm
Distancia mínima a la placa de cocción	65 cm (gas o eléctrica, seguir también las instrucciones del elemento de cocción)
Uso recomendado	Sobre placas de cocción eléctricas o de gas, máximo 4 fuegos
Alimentación eléctrica	Conexión a toma accesible o interruptor omnipolar (distancia de apertura ≥ 3 mm)
Garantía del fabricante	2 años (piezas y mano de obra, en el país de compra)
Certificaciones	Directivas 2006/95/CEE y 2004/108/CEE
Limpieza exterior	Detergente líquido no corrosivo, evitar abrasivos
Precauciones de seguridad	No flamear debajo de la campana, no evacuar en un conducto de humo, no usar con aparatos de descarga sin ventilación
Reparabilidad	Reemplazo de lámparas y filtros por el usuario; cable de alimentación cambiado por un servicio autorizado
Contacto SAT	www.fisherpaykel.eu

Preguntas frecuentes - HC90DCXB3 Fisher & Paykel

¿Cómo limpiar los filtros de grasa de la campana?

Los filtros de grasa deben desmontarse y lavarse al menos una vez al mes en el lavavajillas o con agua caliente y detergente. Colóquelos en posición vertical en el lavavajillas para evitar depósitos. Enjuague, seque y vuelva a colocar.

¿Con qué frecuencia hay que reemplazar el filtro de carbón?

El filtro de carbón activo debe cambiarse cada tres meses, o más a menudo según el uso de la campana, para garantizar un funcionamiento óptimo.

¿Cómo reemplazar una lámpara halógena defectuosa?

Desconecte primero la campana. Retire el filtro de grasa, luego reemplace la lámpara por una lámpara de reflector de aluminio de potencia idéntica. No use nunca una lámpara dicroica para evitar un sobrecalentamiento. Vuelva a colocar el filtro.

¿Cuál es la distancia mínima entre la campana y la cocina?

La distancia mínima es de 65 cm para cocinas de gas y eléctricas. Si las instrucciones del elemento de cocción indican una distancia mayor, respete esa.

¿Cómo utilizar la función de temporización de la campana?

Presione el botón de temporización (ref. B). La campana funcionará 5 minutos a la velocidad actual, luego 5 minutos en cada velocidad inferior hasta detenerse por completo. Esto permite eliminar los humos residuales.

¿Qué hacer si el indicador de limpieza de filtros se enciende?

El indicador (botón A) señala que los filtros de grasa deben limpiarse. Límpielos según las instrucciones, luego presione el botón para desactivar la señal.

¿Puede la campana usarse en modo recirculación?

El manual describe una instalación con evacuación exterior mediante conducto. Para uso en recirculación, se necesita un filtro de carbón (¿incluido?) pero el manual no detalla la adaptación. Consulte el servicio de asistencia técnica.

¿Por qué se detiene la campana de repente?

En caso de descarga electrostática (modelo ESD), la campana puede dejar de funcionar. Apáguela (OFF) y vuelva a encenderla (ON); el funcionamiento normal se reanudará sin riesgo.

¿Puedo usar la campana sobre una cocina de gas?

Sí, la campana puede instalarse sobre una cocina de gas, siempre que se respete la distancia mínima de 65 cm y no se superen 4 fuegos. Siga también las instrucciones del fabricante de la cocina.

¿Qué hacer si el cable de alimentación está dañado?

El cable debe ser cambiado imperativamente por un servicio oficial o un agente autorizado para evitar cualquier peligro. No intente repararlo usted mismo.

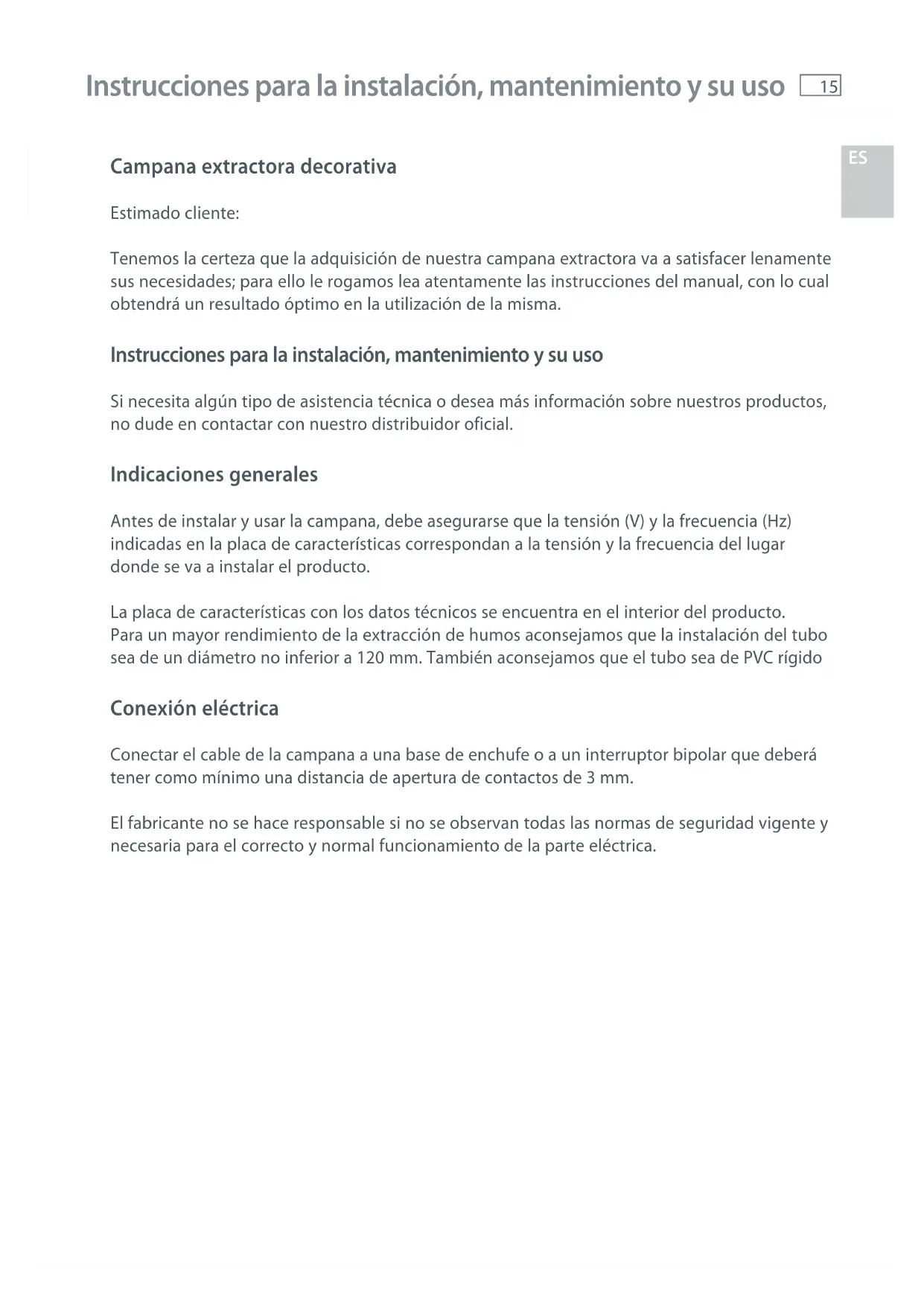

MANUAL DE USUARIO HC90DCXB3 Fisher & Paykel

Instrucciones para la instalacion y su uso (ES)

Tenemos la certeza que la adquisión de nuestra campana extractor va a satisfacer lenamente sus necessities; paraarlo le rogamos lea atentamente las instrucciones del manual, con lo which obtendra un resulto optimo en la realización de la misma.

Instrucciones para la instalacion,mantimiento y su uso

Si necesita uno tipo de asistencia技术水平 o desea más informacion sobre nuestros productos, no dude en contactar con nuestro distribuidor oficial.

Indicaciones generales

Antes de instalar y usar la campana, deben asegurar que la tension (V) y la Frequencia (Hz) indicadas en la plac de caracteristicas correspondan a la tension y la Frequencia del lugar donde se va a instalar el producto.

La plac de caractertisticas con los datos tecnicos se encuentra en el interior del producto. Para un mayor rendimiento de la extracion de humos aconsejamos que la instalacion del tubo sea de un diametro no inferior a 120~mm .Tambien aconsejamos que el tubo sea de PVC rigido

Conexión electrónica

Conectar el cable de la campana a una base de enchufe o a un interruptor bipolar que deben tener como minimum una distancia de aperture de contactos de 3mm

El fabricante no se hace responsable si no se observan todas las normas de seguridad vigente y necessitiesa para el correcto y normal funciona bajo la parte electrica.

Este panel está situado en la parte frontal de la campana y comprende:

• Indicador/pulsador de avis de limpieza de filtros (ref. A).

Se activa periodically para el avis de la convenencia de la limpieza de filtros y se desactiva con una sola pulsacion.

• Pulsador para la temporizacion del motor (ref. B).
  La campana funciona 5 horas en la velocidad en bajo y 5 horas en cada una de las inferiores hasta el paro total.
• Pulsador para la lámpara de iluminación (ref .C).
  Permitte la regulación de la luz manteniendo la pulsación.
• Pulsador para el apagado/ encendido del motor (ref. D).
  3 pulsadores para el control del motor (posicion 1^a , 2^a y 3^a velocidad) (ref. E).

Important!

No conectar la campana a una chimenea de humos, tuberías de aireación o conductos de aire caliente. Antes de conectar a las tuberías, consultar lasordenanzas Municipales sobre salute de aires y pedirpermiso a la persona responsable del edificio. Asegürese de que la ventilación es apropiada incluoso en el caso de utiliser simultanamente la campana con other producto.
No freir nunca dejoando los recipientes sin vigilancia ya que el aceite pueda recalentarse o incendiarse. En el caso de aceite ya uso el riesgo de combustion es mas elevado.
No utiliser nunca la campana en ambientes donde funciona ya aparatos con descargas conectadas al exterior a menos que no se pueda asegurar una perfecta ventilacion de dicho ambiente.
Para evaporar posibles incendios, todos这些东西 consejos y la limpieza periodica de los filtros de-grasa deben seguirse rigurosamente.
- Durante una descarga electroestática (ESD) es posible que este aparato deje de funciona. Apague el aparato (OFF) y vuelva a encenderlo (ON) y funciona correctamente. No hay ni habra posibiliad de riesgo algo.
Si se produce la avería del cable de suministro electrico, este deben ser换成 por un service oficial o un agente autorizzato.
- Nunca flamear bajo la campana extractora.
El aparato debe ser colocado de tal manera que la toma de corriente sea accesible.
La campana debe instalarse a una distancia minima de 65cm. de la superficie de la coccion.
En conditiones meteorologicas que Causen interferencias electricas, es possible que el aparato deje deFuncionar.Apagando el aparato (OFF) y volviendolo a encender (ON) se restablecer su funcionamento normal sin riesgo algo.
- Este aparato no está destinado para ser uso por personas (incluidos niños)@cuyas capacidades ficas, sensoriales o mentalaes esten reduidas, o caretzcan de experiencia o conocimiento, salvo si han tenido supervision o instrucciones relativas al uso del aparato por una persona responsable de su seguridad.
Los niñosdeferanservisosarque no jueguen conelaparato.
- El aire evacuado no debe ser enviado por conductos que seutilicen para evacuar los humos de aparatos alimentados por gas u other combustible (no se aplica a aparatos destinados exclusivamente para descargar el aire en el interior de la habitacion).
- Cuando la campana de cocina se ponga en funciona al mesmo tiempo que otros aparatos alimentados por una energia/distinta de la electrica, la calidad de aire no debe ser superior a 4 Pa (4x10-5 bar).
- No utiliser nunca la campana en ambientes donde funciona ya aparatos con descargas connectadas al exterior a menos que no se pueda asegurar una perfecta ventilacion de dicho ambiente.
-Esta campana solo se pueda instalar encima de encimeras electricas o de gas de como máximo de 4 fuegos.
Si la campana extractora está instalada sobre un elemento de cocción a gas, la distancia minima entre la superficie de soporte de los elementos de cocción y la parte inferior de la campana, deben ser como minimo de 65cm. Si las instrucciones de instalación del elemento de cocción a gas indicate una distancia superior, se deben tener en*cuenta.
Si la campana extractora está instalada sobre un elemento de cocción electrico, la distancia minima que debenajsarse entre la superficie de soporte de los elementos de cocción y la parte inferior de la campana está descririta en la plantilla de montaje.
Los regralimentos respecto a la evacuacion de aire tienen que ser respetados.

Limpieza

Siempre antes de efectuar cualquier operation asegurar de que el cable de alimentacion no está connectado y que el interruptor está en posicion de paro. Limpiar la parte externa con un detergente liquido no corrosivo y registrar el uso de productos de limpieza con abrasivos.

Cambio de la lámpara

Antes de sustituir la lampara asegurar de que la campana no está connectada. Quitar el filtro de grasa y cambio la lampara usinga una lampara de potencia igual a la que se indica en las caracteristicas sociales. Colocar el filtro nuevomente en su lugar.

Limpieza del filtró deresha

En virtud del uso y como minimum cada mes, los filtros de grasa deben ser desmontados y lavados en lavavajillas o en agua caliente y detergente. En el caso de utiliser lavavajillas, es recommendable colocarlos en posicion vertical paraivorar que los restos de comida se depositen sobre el本身就是. Despues de haberlos enjuagado y secado colocarlos可以更好mente en su lugar, actuando de forma inversa que al desmontarlos.

Los filtros de carbón activo deben ser sustituidos periodically para su correcto funciona, al menos cada tres vezes (según la Frequencia de Utilización de la campana).

Aviso importante para campanas con lámparas halógenas

En caso de sustitución de las lamparas halogenas, estas deben ser sustituidas por lamparas con reflector de aluminio, nunca por lamparas dicroicas, para evaporar un sobrecalentamento innecasarion en el portalamparas.

El fabricante declina toda responsabilidad en caso de que no Sean observadas lasindicaciones descritas para la instalacion,mantimiento y uso adecuadas de la campana extractor.

El fabricante declara que este producto cumple todos los requisitos esencias sobre el material electrico de bajo tensión prescritos en al directiva 2006/95/CEE del 12 de diciembre del 2006 y de compatibiliad electromagnética prescrita por la directiva 2004/108/CEE del 15 de diciembre del 2004.

Si necesita uno tipo de asistencia技术水平 o desea más informacion sobre nuestros produits, no dude en contactar con nuestro distribuidor oficial.

El fabricante se reserva el derecho de efectuarrialmente Tecnologica o modificacion sin previo aviso.
