Type de produit	Taille-haies sans fil
Marque	Metabo
Modèle	SGS 18 LTX Q
Tension de la batterie	18 V
Type de batterie	Li-Ion (compatible CAS)
Longueur de la lame	60 cm
Capacité de coupe	20 mm
Course à vide	2800 min⁻¹
Poids (sans batterie)	3,4 kg
Dimensions (L x l x h)	1030 x 210 x 180 mm
Classe de protection	II (double isolation)
Niveau de pression acoustique (LpA)	76 dB(A)
Niveau de puissance acoustique (LwA)	86 dB(A)
Vibration (valeur totale)	2,9 m/s²
Température de charge recommandée	0 °C à 40 °C
Entretien et nettoyage	Nettoyer les lames après usage, lubrifier régulièrement
Sécurité
Pièces détachées et réparabilité	Lames et batteries disponibles via réseau Metabo
Informations générales	Compatible avec le système CAS (Cordless Alliance System)

FOIRE AUX QUESTIONS - SGS 18 LTX Q METABO

Quel est le temps de charge de la batterie ?

Le temps de charge dépend du chargeur utilisé. Avec un chargeur Metabo ASC 55, une batterie 18V/4,0Ah se charge en environ 30 minutes. Référez-vous au tableau des temps de charge dans la notice.

Puis-je utiliser d'autres marques de batteries ?

Non, utilisez exclusivement des batteries Metabo ou CAS (Cordless Alliance System) pour garantir la sécurité et les performances.

Comment entretenir les lames du taille-haies ?

Après chaque utilisation, nettoyez les lames avec une brosse et lubrifiez-les avec un spray spécial. Vérifiez régulièrement le serrage des vis.

Que faire si la batterie ne se charge pas ?

Vérifiez la température de la batterie (entre 0°C et 50°C). Si le témoin d'avertissement clignote, la batterie est défectueuse et doit être remplacée.

Quelle est la capacité de coupe maximale ?

Le taille-haies peut couper des branches d'un diamètre maximum de 20 mm.

L'appareil est-il protégé contre les redémarrages intempestifs ?

Oui, le SGS 18 LTX Q est équipé d'une protection contre les redémarrages après une coupure de courant.

Puis utiliser le taille-haies sous la pluie ?

Non, n'utilisez jamais l'appareil sous la pluie ou dans un environnement humide. Il est conçu pour un usage extérieur par temps sec.

Comment changer les lames ?

Débranchez la batterie, retirez les vis de fixation et remplacez la lame. Consultez la notice pour les couples de serrage.

Le taille-haies est-il compatible avec un harnais ?

Non, ce modèle n'est pas conçu pour être utilisé avec un harnais. Il doit être tenu à deux mains.

Où trouver des pièces détachées ?

Contactez votre revendeur Metabo ou visitez www.metabo.com pour commander des lames, batteries et chargeurs.

MODE D'EMPLOI SGS 18 LTX Q METABO

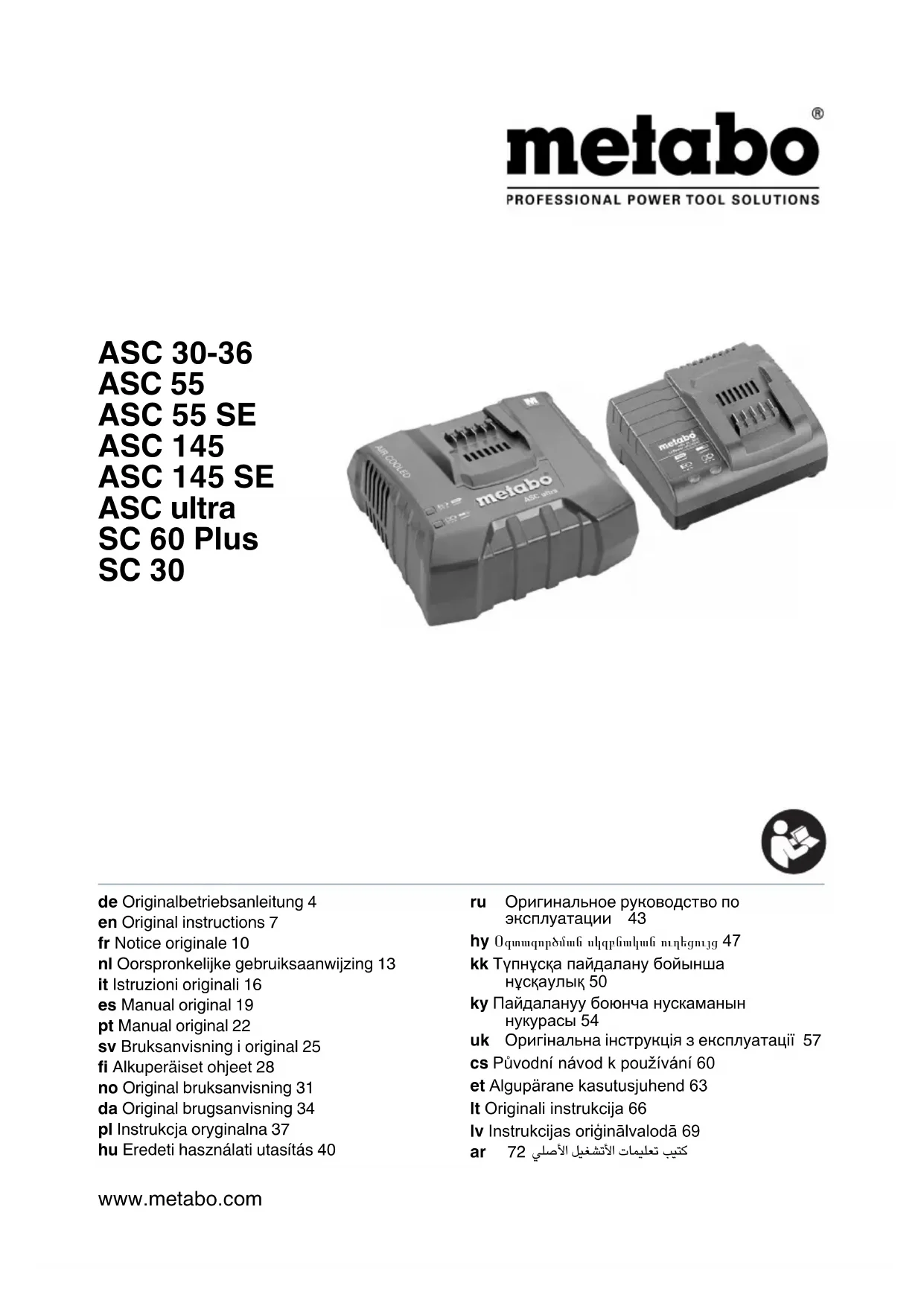

	ASC ultra *1)		ASC 145 *1)ASC 145 SE*1)		ASC 30-36 *1)ASC 55 *1)ASC 55 SE*1)		SC 60 Plus *1)SC 30 *1)
U (V) C (Ah)	\( I_c \) (A)	t (min)	\( I_c \) (A)	t (min)	\( I_c \) (A)	t (min)	\( I_c \) (A)	t (min)
12,0 2,0 4 30 4,0 30 4 30 2,6 46
12,0 4,0 6,5 37 8,0 30 4 60 2,6 92
12 (NiCd) 1,7 - - - - - 3 35 - - -
14,4 1,3 2,6 30 2,6 30 3 26 1,5 52
14,4 1,5 3 30 3,0 30 3 30 1,5 60
14,4 2,0 4 30 4,0 30 3 40 1,5 80
14,4 2,6 5,2 30 5,2 30 3 52 1,5 104
14,4 3,0 6 30 6,0 30 3 60 1,5 120
14,4 4,0 6,5 37 8,0 30 3 80 0 1,5 160
18 1,3 2,6 30 2,6 30 3 26 1,5 52
18 1,5 3 30 3,0 30 3 30 1,5 60
18 2,0 4 30 4,0 30 3 40 1,5 80
18 2,2 4,4 30 4,4 30 3 44 1,5 88
18 2,6 5,2 30 5,2 30 3 52 1,5 104
18 3,0 6 30 6,0 30 3 60 1,5 120
18 3,1 6,2 30 6,2 30 3 62 1,5 124
18 3,5 6,5 32 7,0 30 3 70 1,5 140
18 4,0 6,5 37 8,0 30 3 80 1,5 160
18 5,2 6,5 48 8,0 39 3	104	1,5 208
18 5,5 6,5 51 8,0 41 3	110	1,5 220
18 6,2 6,5 57 8,0 47 3	124	1,5 248
18 7,0 6,5 65 8,0 53 3	140	1,5 280
18 8,0 6,5 74 8,0 60 3	160	1,5 320
18	10,0 6,5 93 8,0 75 3	200	1,5 400
36 1,5 3 30 3,0 30 1,5 60 - -
36 2,6 5,2 30 4,0 39 1,5	104 -
36 4,0 6,5 37 4,0 60 1,5	160 -
36 5,2 6,5 48 4,0 78 1,5	208 -
36 6,2 6,5 57 4,0 93 1,5	248 -
AIR COOLED	✓		✓		✓		-

*2) 2014/30/EU, 2014/35/EU, 2011/65/EU

*3) EN 60335-1, EN 60335-2-29, EN IEC 63000:2018

2021-03-12, Bernd Fleischmann

1. Déclaration de conformité

Nous déclarons sous notre seule responsabilité, que ces chargeurs, identifiés par le type et le numéro de série 1), sont conformes à toutes les prescriptions applicables des directives 2) et normes 3). Documents techniques pour 4) - voir page 3.

2. Utilisation conforme à l'usage

Les chargeurs sont uniquement prévus pour recharger des batteries de Metabo et CAS (Cordless Alliance System).

Cet appareil ne doit pas être utilisé par des personnes présentant des capacités physiques, sensorielles ou mentales réduites ou manquant d’expérience et/ou de connaissances, sauf si elles sont surveillées par une personne responsable de leur sécurité ou qu’elles reçoivent des instructions sur l’utilisation de l’appareil.

Le chargeur ASC 30-36 convient pour recharger des batteries Li-Ion (14,4 V - 36 V, 1,3 Ah - 10 Ah, 4-10 cellules).

Le chargeur ASC 55, ASC 5 10 cellules).

Le chargeur ASC 145, ASC 145 SE convient pour recharger des batteries Li-Ion (12 V - 36 V, 1,3 Ah - 10 Ah, 3- 10 cellules).

Le chargeur ASC ultra convient pour recharger des batteries Li-Ion (en fonction de la pression sur l'appareil, soit 14,4 V - 36 V, 1,3 Ah - 10 Ah, 4-10 cellules, soit 12 V - 36 V, 1,3 Ah - 10 Ah, 3-10 cellules).

Le chargeur SC 60 Plus convient pour recharger des batteries Li-Ion (14,4 V - 18 V, 1,3 Ah - 10 Ah, 4-10 cellules).

Le chargeur SC 30 convient pour recharger des batteries Li-Ion (12 V - 18 V, 1,3 Ah - 10 Ah, 3-10 cellules).

Le chargeur ASC 55, ASC 55 SE convient pour recharger des batteries NiCd (12 V, 1,7 Ah, 10 cellules).

Ne jamais essayer de recharger des piles non rechargeables. Risque d'explosion!

L'utilisateur est entièrement responsable de tous les dommages résultant d'une utilisation non conforme.

Il est impératif de respecter les consignes générales de prévention contre les accidents ainsi que les consignes de sécurité ci-jointes.

3. Consignes générales de sécurité

AVERTISSEMENT - Lire la notice d'utilisation afin d'éviter tout risque de blessure.

AVERTISSEMENT – Lire toutes les consignes de

sécurités et les instructions. Le non-respect des consignes de sécurité et des instructions peut être à l'origine d'une électrocution, d'un incendie et/ou de blessures graves.

Conserver toutes les consignes de sécurité et instructions pour une utilisation ultérieure.

Avant d'utiliser le chargeur, lisez attentivement et entièrement les consignes

de sécurité ainsi que le mode d'emploi ci-joints. Conservez les documents ci-joints et veillez à les remettre obligatoirement avec le chargeur à tout utiliser concerné.

4. Consignes de sécurité particulières

Dans l'intérêt de votre propre sécurité et afin de protégerez votre outil

électrique, respecter les passages de texte marqués de ce symbole !

Attention: risque de choc électrique!

Une batterie Li-lon défectueuse peut occasionnellement une fuite de

liquide légèrement acide et inflammable!

En cas de fuite d'acide de batterie et de contact avec la peau, rincez immédiatement et abondamment à l'eau. En cas de projection dans les yeux, lavez-les à l'eau propre et consultez immédiatement un médecin!

Ne pas recharger une batterie entièrement chargée!

Réserve à un usage intérieur.

Protégez le chargeur contre l'humidité !

Ne jamais laisser les enfants utiliser l'appareil.

Les enfants doivent être surveillés afin de s'assurer qu'ils ne jouent pas avec l'appareil.

Éloignez les enfants du chargeur et de la zone de travail.

Rangez votre chargeur à un endroit inaccessible aux enfants.

En cas de dégagement de fumées ou d'un feu à l'intérieur du chargeur, veuillez immédiatement débrancher le cordon d'alimentation.

N'introduisez pas d'objets dans les fentes d'aération du chargeur - risque d'électrocution ou de court-circuit!

N'utilisez jamais de batteries défectueuses!

Ne pas recharger des batteries avec des chargeurs AIR COOLED dans des zones qui présentent un taux important de poussières métalliques.

5. Vue d'ensemble

Voir page 2. Les images s'appliquent à titre d'exemple pour tous les appareils.

1 Batterie (non fournie) 2 Logement coulissant 3 Témoin de contrôle 4 Témoin d'arrêtissement

6. Mise en service

Avant la mise en service, comparez si la tension secteur et la fréquence secteur indiquées sur la plaque signalétique correspondent aux caractéristiques du réseau de courant.

Les appareils comme celui-ci, qui génèrent du courant continu, pourraient influencer des disjoncteurs différentiels simples. Utilisez un type F, ou moins, avec un courant de déclenchement max. de 30 mA.

Avant de mettre le chargeur en route, s'assurer que les fentes d'aération sont bien dégagées. Respecter une distance minimale de 5 cm par rapport à tout autre objet !

6.1 Autotest

Brancher la fiche secteur.

Le témoin d'advertissement (4) et le témoin de service (3) s'allument successivement pendant env. 1 seconde et le ventilateur intégré fonctionne pendant env. 5 secondes.

7.1 Recharger la batterie

Insérer la batterie entièrement, jusqu'en butée, dans le logement coulissant (2).

Le témoin de contrôle (3) clignote.

Remarque: Pour afficher l'état de charge des batteries Li-ion, retirez tout d'abord la batterie du chargeur puis presser la touche sur la batterie.

7.2 Mode entretien

À la fin de l'opération de recharge, le chargeur commute automatiquement sur le mode d'entretien.

La batterie peut rester dans le chargeur et sera ainsi opérationnelle à tout moment.

Le témoin de contrôle (3) s'allume en fixe.

8.1 Le témoin d'avertissement (4) est allumé en permanence

La batterie n'est pas chargée. Température trop élevée / trop BASSE. Si la température de la batterie

se situe entre 0°C et 50°C, le processus de recharge débute automatiquement.

8.2 Le témoin d'avertissement (4) clignote

• Batterie défectueuse. Retirer immédiatement la batterie du chargeur.
• La batterie n'a pas été insérée correctement dans le logement coulissant (2). Voir chapitre 7.1.

9. Réparations

Les travaux de réparation sur le chargeur ne doivent être effectués que par un spécialiste!

Au cas où le cordon d'alimentation électrique de cet appareil serait endommagé, faites-le remplacer par le fabricant, son service après-vente ou une personne de qualification comparable afin d'éviter tout risque.

Pour toute réparation sur un chargeur Metabo, veuillez contacter votre représentant Metabo. Voir les adresses sur www.metabo.com.

10. Protection de l'environnement

Suivez les réglementations nationales concernant l'élimination écologique et le recyclage des machines, des emballages et des accessoires.

Uniquement pour les pays de l'UE : ne pas jeter les appareils électriques dans les ordures ménagères ! Conformément à la directive européenne 2012/19/UE relative aux déchets d'équipements électriques et électroniques (DEEE) et à sa transposition dans le droit national, les appareils électriques usagés doivent être séparés des autres déchets et remis à un point de collecte des DEEE pour le recyclage.

11. Caractéristiques techniques

Voir page 3.

U = plages de tension des batteries C = capacité de la batterie Ic = courant de recharge t = durée de recharge

1) En fonction de la capacité résiduelle et de la température des batteries, les durées de chargement réelles peuvent différer des valeurs indiquées.

Température ambianterecommendée pour la recharge: 0°C à 40°C

Sous réserve de modifications résultant de progrès techniques.

Appareil de la classe de protection II ~ courant alternatif
