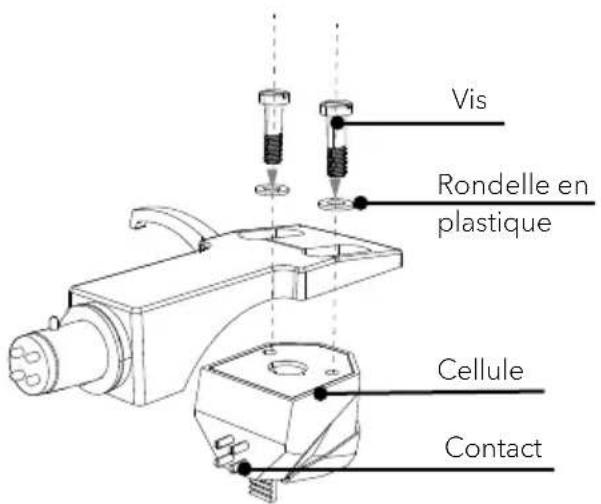

Retirez délicatement l'ancienne cellule en dévissant les vis de maintien et remplacez-la par la nouvelle en vous assurant qu'elle est correctement alignée.

La platine est-elle compatible avec des disques de 78 tours ?

Oui, la SONORO Platinum SO2000 est compatible avec des disques de 78 tours, mais assurez-vous d'utiliser une cellule appropriée pour ce type de vinyle.

Où puis-je trouver des pièces de rechange pour ma SONORO Platinum SO2000 ?

Les pièces de rechange peuvent être commandées auprès du service client SONORO ou chez des revendeurs agréés. Consultez également le site web officiel pour plus d'informations.

MODE D'EMPLOI Platinum SO2000 SONORO

1. Introduction 50
2. Découvre votre PLATINUM 50

2.1 Contenu à la livraison 50
2.2 Éléments de commande et branchements 51
2.3 Données techniques 53

1. Assemblage de la platine 54
2. Branchement de votre PLATINUM 58
3. Lecture d'un enregistrement 59
4. Une fois la lecture terminée 61
5. Connexion à un apparéil Bluetooth 61

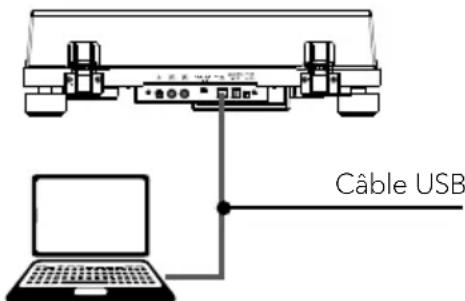

6. Connexion a un ordinateu 62
7. Entretien 63
8. Dépannage 67
9. Garantie 69

Bluetooth

Le mot et les logos Bluetooth® sont des marques déposées propriétés de Bluetooth SIG, Inc. et toute utilisation de ces marques par sonoro audio GmbH est fait sous licence. Les autres marques de commerce appartiennent à leurs propriétaires respectifs.

Qualcomm aptX

Qualcomm aptX est un produit de Qualcomm Technologies International, Ltd. Qualcomm est une marque de commerce de Qualcomm Incorporated, deposee aux Etats-Unis et dans d'autres pays. aptX est une marque de commerce de Qualcomm Technologies International, Ltd., deposee aux Etats Unis et dans d'autres pays.

1. Introduction

Merci d'avoir acheté PLATINUM. Ce mode d'emploi contient toutes les informations nécessaires à une utilisation sure et sans problème de votre PLATINUM.

Il incombe à l'utilisateur de s'assurer que la platine est positionnée, branchée et utilisée en toute sécurité. Les images de ce mode d'emploi sont destinées à illustrer les mesures nécessaires à l'utilisation de votre PLATINUM.

PLATINUM est réservée à un usage personnel. Elle n'est pas destinée à un usage commercial. Profitez bien de votre PLATINUM!

2. Découvre chez PLATINUM

2.1 Contenu à la livraison

Vérifiez que les éléments suivants sont bien inclus.

Mode d'emploi	Platine	Couvercle anti-poussière
Couvre-plateau	Plateau et couroie d'entrainment	Coque porte-cellule avec cellule

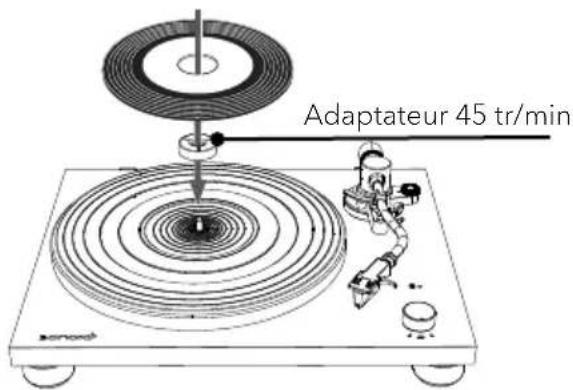

Charnières pour le couvercle de protection	Contrepoids	Adaptateur 45 tours (adaptateur single de 7 po)
Bloc d'alimentation avec adaptateur UE et UK	Câble RCA	Câble USB

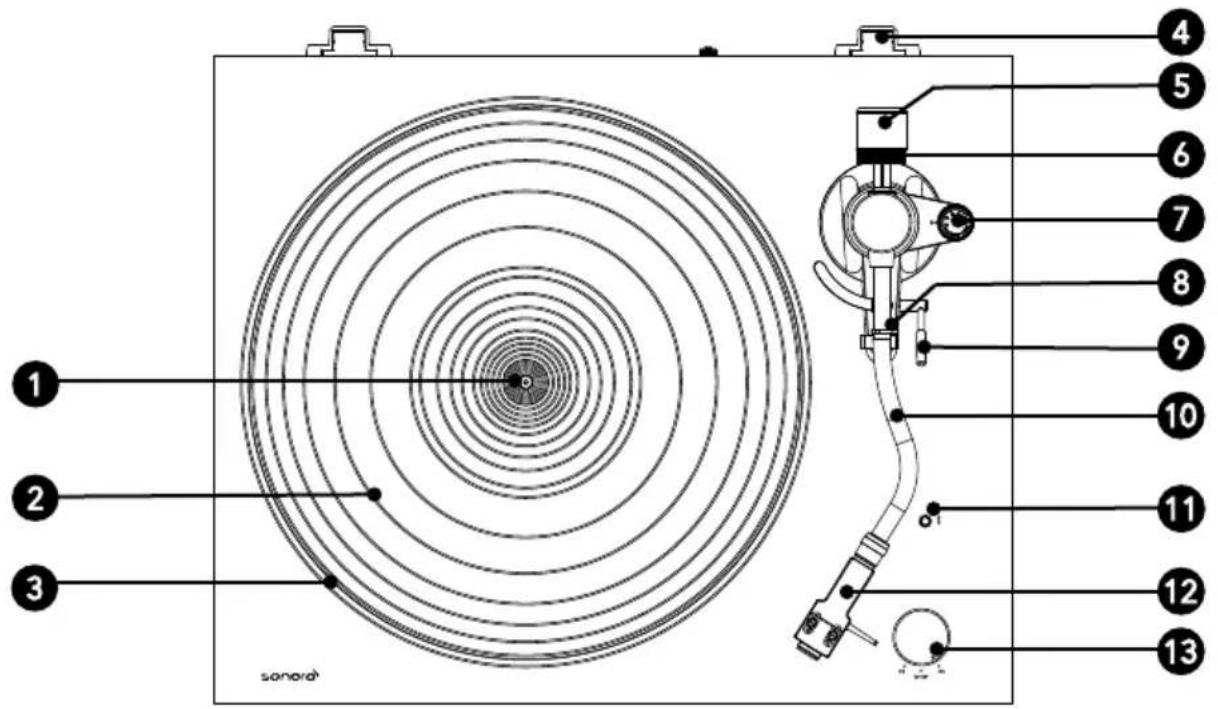

2.2 Éléments de commande et branchements Vue en plan

FR

1Axe
2 Couvre-plateau
3 Plateau

Support de charnière pour le couvercle anti-poussière
5 Contrepoids
6 Echelle de réglage
Echelle anti-patinage
8 Support du bras de lecture
9 Levier du bras de lecture
10 Bras de lecture
11 Témoin Bluetooth/bouton de couplage
Coque porte-cellule avec cellule
13 Sellecteur de vitesse

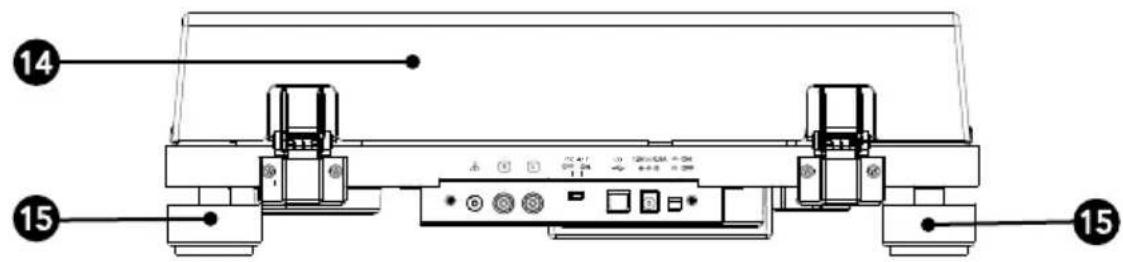

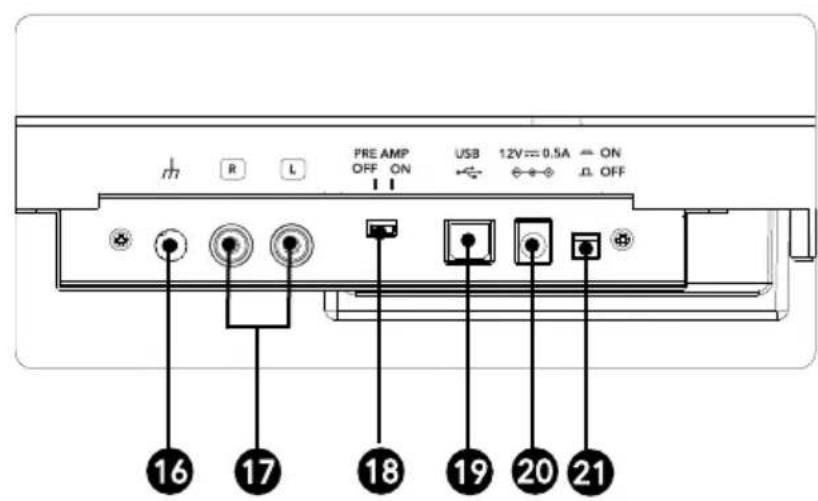

Vuede derriere

14 Couvercle anti-poussiere
15 Pieds de I'appareil

16 Mise à la terre
17 Sortie audio RCA
18 Commutateur du préamplificateur
19 Sortie USB
20 Entrée d'alimentation CA

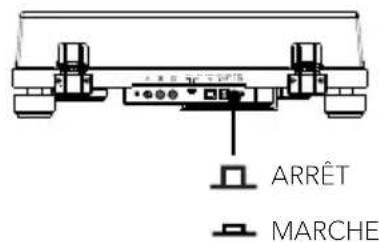

21 BOUTON MARCHE / ARRET

2.3 Données techniques

Platine

Type	2 vitesses, fonctionnement entièrement manuel
Mode d'entrainment	Entrainement par courroie
Mateur	Moteur à courant continu, contrôle optiquement
Vitesses	33 1/3 tr/min et 45 tr/min
Plateau	Aluminium moulé sous pression, Diamètre 300 mm
Pleurage et scintillagement	< 0,15 % (33 tr/min) à 3 kHz
Rapport signal/bruit	>67 dB (pondération A, 20 kHz, LPF)
Niveau de sortie Préamplificateur ÉTEINT ALLUMÉ	5,5 mV ± 3 dB (1 kHz, 5cm/s) 300 mV ± 3 dB (1 KHz, 5cm/s)
Prise de sortie RCA

Bras de lecture

Type de bras	Bras de lecture en forme de S équilré statiquement
Longueur effective 224 mm
Porte-à-faux 19 mm
Force d'appui régiable	De 0 à 2,5 g
Poids admissible de la cellule	De 5 à 7,5 g

Cellule

Modèle Ortofon 2M Red
Type Moving Magnet
Impédance de connexion recommendede	47 000 ohms
Branchement de l'amplificateur	Entrée phono MM
Tension de sortie 5,5 mV (1 kHz, 5 cm/s)
Type de pointed lecture	Diamant elliptique
Rayon de la pointed stylet	r/R 8/18 pm
Force d'appui 1,6 à 2,0 g (norme 1,8 g)
Poids de la cellule 7,2g
Poids de la coque portecellule	9,3 g (vis, écrous, fils de raccordement inclus)
Porte-à-faux de la coque portecellule	± 5 mm

Port USB

Formats pris en charge

USB 1.1 ou supérieur Windows 7 ou supérieur MAC OSX ou supérieur

Bluetooth

Version Bluetooth 4.0
Classe de sortie Classe 2
Bande de fréquences	2,402 GHz - 2,480 GHz
Méthode de modulation	FHSS
Profil A2DP 1.3
Codec pris en charge	SBC, aptX Audio
Puisance de sortie maximale	10 dBm
Portée	Environ 10 m

Généralités

Dimensions (L x P x H)	420 x 356 x 125 mm
Poids	Environ 3,9 kg
Température de fonctionnement	0 °C ~ +40 °C
Consommation énergétique ÉTEINT	0,1 W ou moins
ALLUMÉ	1,5 W ou moins
Diamant de remplacement (vendu séparation)	Ortofon 2M Red / 2M Blue

Bloc d'alimentation

Nom et adresse du fabricant	Golden Profit Electronics Ltd Shayao Chenwu Village, Shijie Town, Dongguan, Guangdong, China
Identifiant du modele	GPE006D-120050-Z
Tension d'entrée	CA 100 - 240 V
Courant alternatively d'entrée	50 / 60 Hz
Tension de sortie	CC 12,0 V
Courant de sortie	0,5 A
Puisance de sortie	6,0 W
Efficacité moyenne de fonctionnement	Plus de 78,9 %
Efficacité à faible charge (10%)	70,0%
Consommation électrique à charge nulle	0,10 W ou moins

3. Assemblage de la platine

Remarque:

• Voiture PLATINUM doit être assemblée avant la première utilisation.
• Ne branche pas le bloc d'alimentation de votre platine sur une prise secteur avant d'avoir terminé l'installation.
• Le diamant de balayage dispose d'un couvercle de protection. Laissez-le en place le temps d'assembler votre platine.

• Le diamant de balayage est un composant de haute précision. Ne le touchez pas avec vos doigts et ne le laissez pas tomber sur le plateau, car cela pourrait endommager le diamant.

• Retirez le collier de serrage qui retient le bras de lecture.

• Mise en place de votre PLATINUM

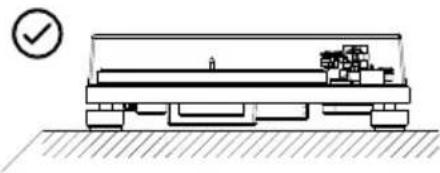

• Placez votre PLATINUM sur une surface plane et stable.

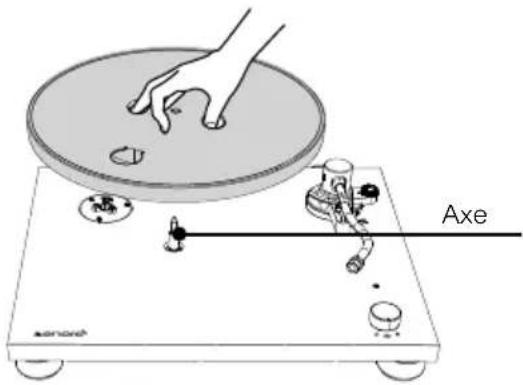

1. Placement du plateau

2. Maintenez le plateau

3. Placez soigneusement le plateau sur l'axe.

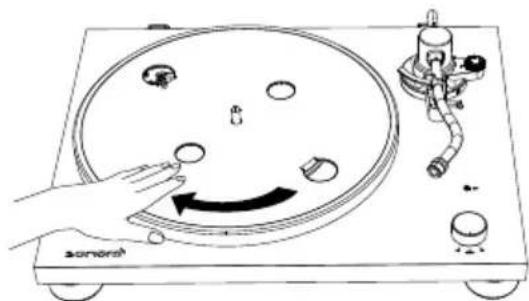

• Tournez le plateau de façon à voir la poulie du moteur à travers le trou circulaire du plateau.

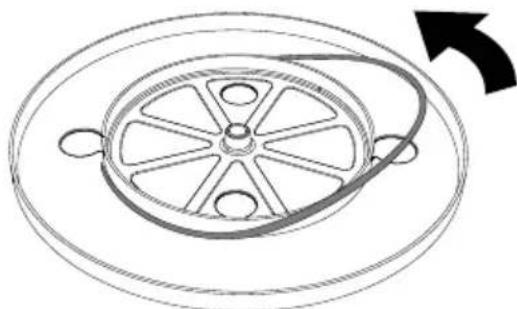

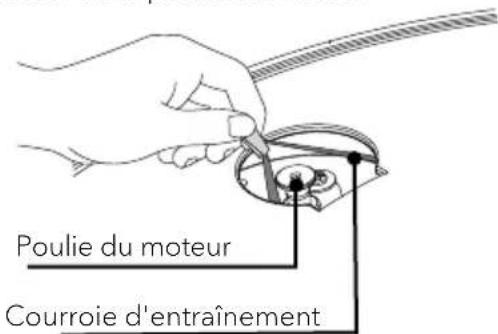

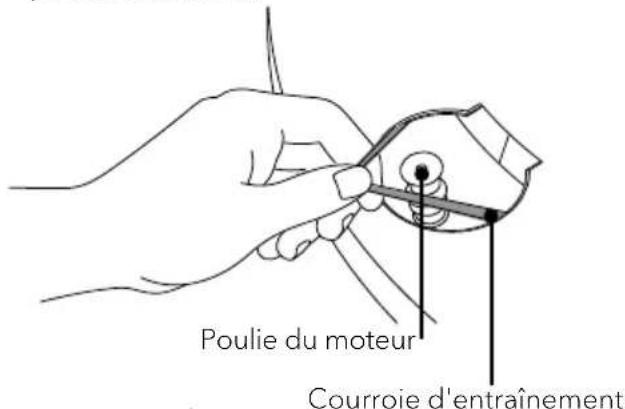

• Fixation de la couroie d'entrainment

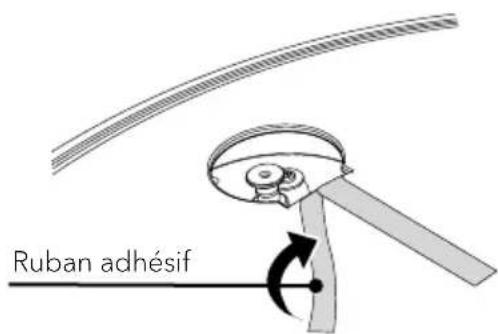

• Detachez le ruban adhési, tirez sur le ruban rouge et tenez-le.

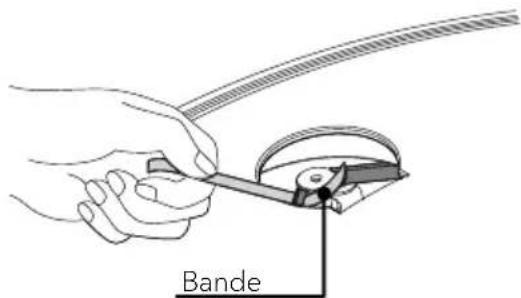

• Ensuite, placez la courroie d'entrainement autour de la poulie du moteur.

Veillez a ce que la courroie d'entrainement ne soit pasvrillée.

• Retirez le ruban rouge de la courroie d'entrainment.

• Faites tourner le plateau tournant plusieurs fois pour vous assurer que la courroie d'entrainment est bien en place et tourne sans a-coup.

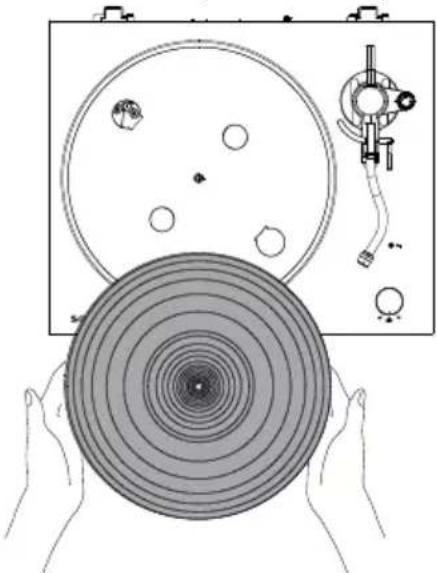

1. Placement du couvre-plateau

2. Posez le couvre-plateau sur le plateau.

• Le couvre-plateau dispose d'une face supérieure et d'une face inférieure. Lors de la pose, la face complenant les cercles concentriques ondulés doit être située en dessous.

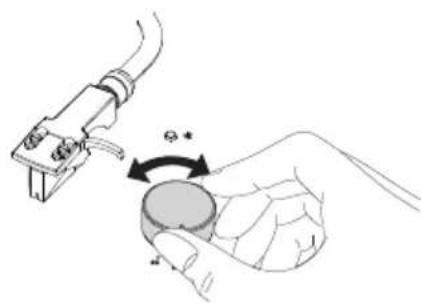

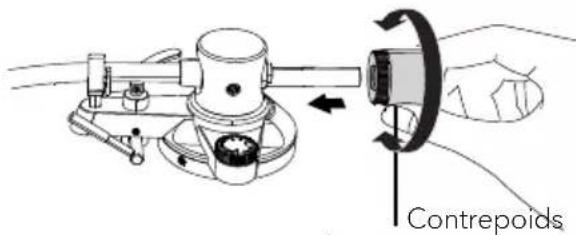

1. Montage du contrepoids

2. Placez le contrepoids sur l'extrémité du bras de lecture, et tournez-le lentement dans le sens inverse des aiguilles d'une montre, tout en appuyant légarement dessus.

FR

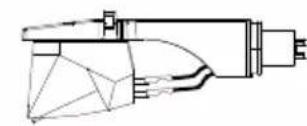

1. Mise en place de la coque porte-cellule

2. Insérez la coque porte-cellule à l'extrémité avant du bras de lecture.

3. Tournez le contre-écrou dans le sens des aiguilles d'une montre pour le bloquer.

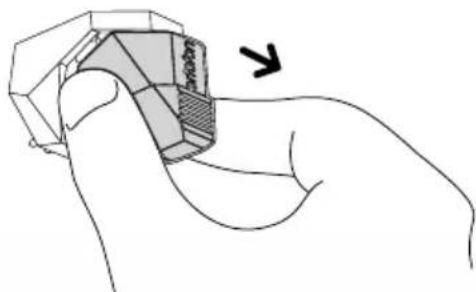

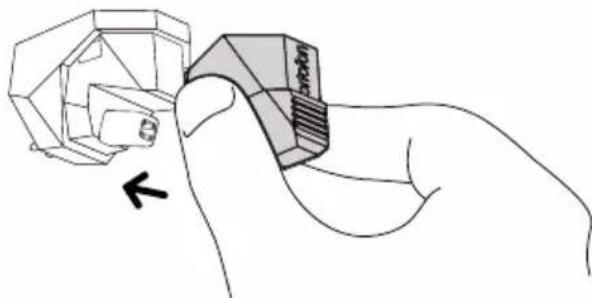

1. Retrait du couvercle de protection du diamant de balayage

2. Tenez le couvercle de protection par l'avant et par l'arrière, tout en appuyant sur le dispositif de verrouillage de la partie arrière.
   Tirez lentement sur le couvercle.

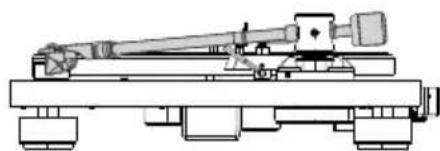

1. Réglage de l'équilibre du bras de lecture

2. Reglez l'échelle anti-patinage sur zéro

Échelle anti-patinage

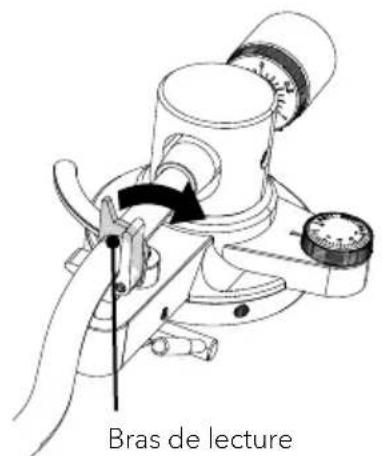

• Desserrez le collier de serrage du bras de lecture.

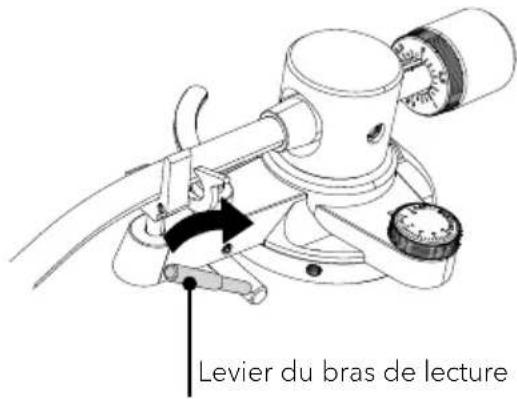

• Soulevez le levier du bras de lecture.

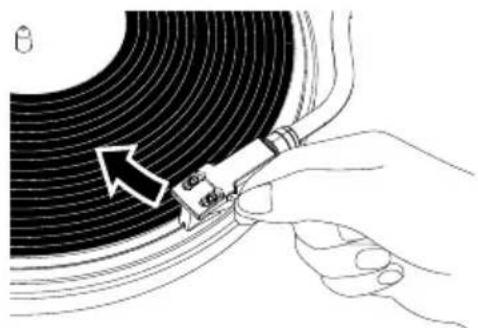

• Tenez la coque porte-cellule avec votre doigt, et déplacez le bras de lecture sur la platine.

• Abaissez le levier du bras de lecture.

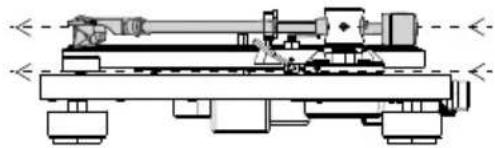

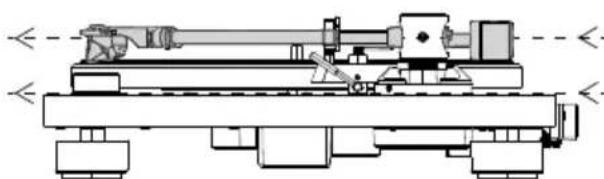

• Ajustez le contrepoids de manière à ce que le bras de lecture levite parallèment au plateau tournant.

• Remettez le bras de lecture dans sa position initiale.

• Verrouillez le collier de serrage du bras de lecture.

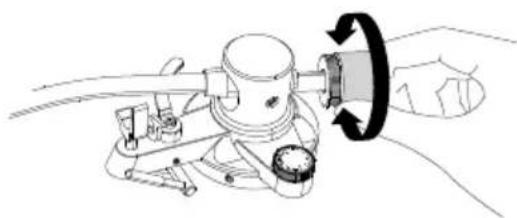

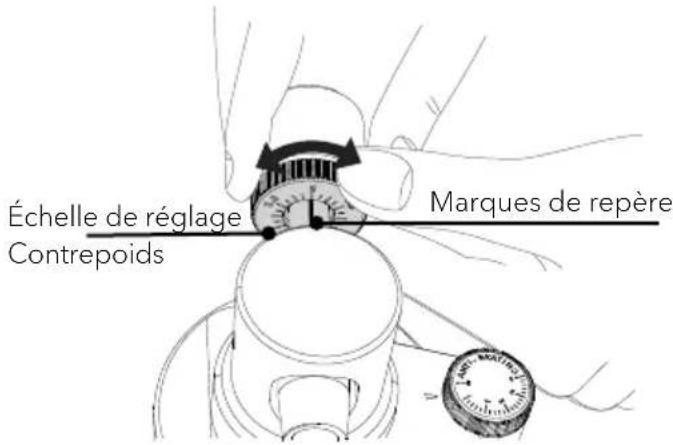

• Réglage de la force d'appui

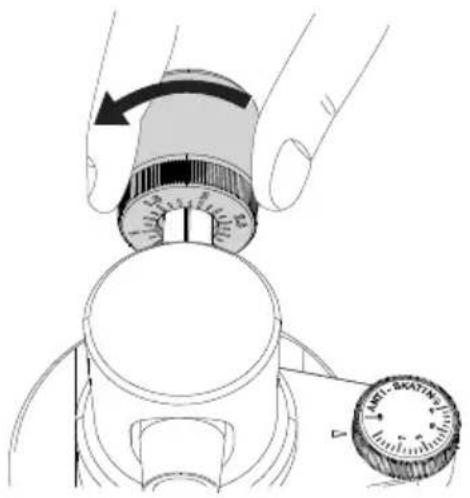

• Tournez l'anneau du contrepoids de maniere à ce que la ligne centrale de l'échelle soit alignée sur 0.
  Il suffit de tourner I'anneau! Le contrepoids ne doit pas tourner.

• Ajustez le contrepoids pour la cellule en tournant simultanément le contrepoids et l'échelle.

• La force d'appui recommandee pour la cellule fournie est de 1,8 g.

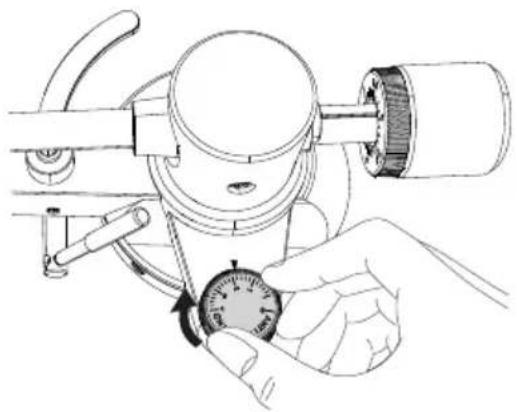

1. Réglage de la force anti-patinage

L'échelle anti-patinage doit être régée à la même valeur que la force d'appui; pour la cellule fournie, elle doit être régée à 1,8.

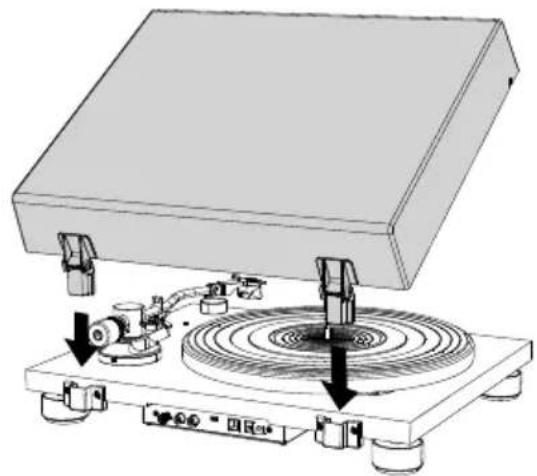

1. Mise en place du couvercle anti-poussière

Remarque:

• Le couvercle anti-poussière sert à protéger les composants sensibles de votre platine. Lorsque cette dernière n'est pas utilisé, le couvercle doit rester fermé.
• Ne l'ouvre pas et ne le fermez pas pendant la lecture d'un enregistrement.
• Faites attention à ne pas vous pincer le doigt lorsque vous ouvrez et fermez le couvercle.
• Ne placez rien sur ce dernier

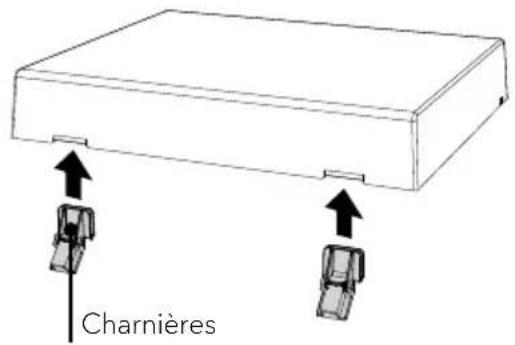

• Insérez complètement les charnières du couvercle anti-poussière dans les supports de charnières

FR

• Alignez les charnières avec les supports situés au dos du plateau et insérez-les.

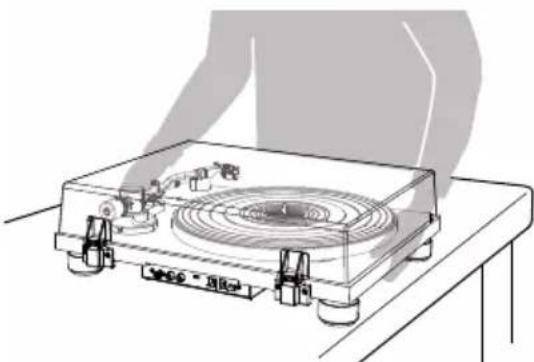

1. Ouverture et fermetre du couvercle de protection

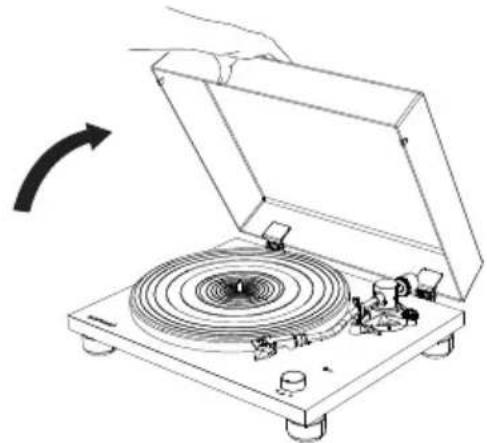

Ouverture

Tenez le bord avant du couvercle de protection et souvez-le jusqu'à la butée avec précaution.
- Le couvercle de protection reste ouvert dans sa position.

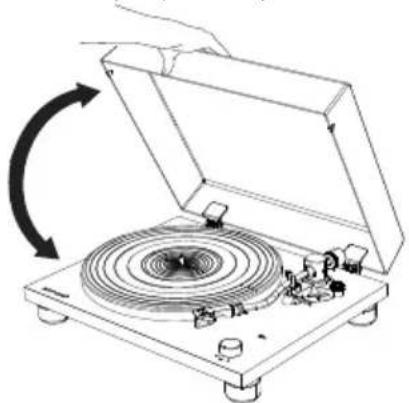

Fermeture

• Abaissez le couvercle de protection avec précaution jusqu'à ce qu'il soit fermé.

1. Branchement et remplacement de la fiche secteur

AVERTISSEMENT!

Risque d'électrocution!

• Ne branchez pas l'adaptateur secteur seul dans la prise secteur.
  Assurez-vous que la prise et l'adaptateur sont correctement verrouillés.

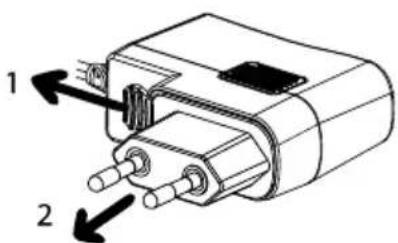

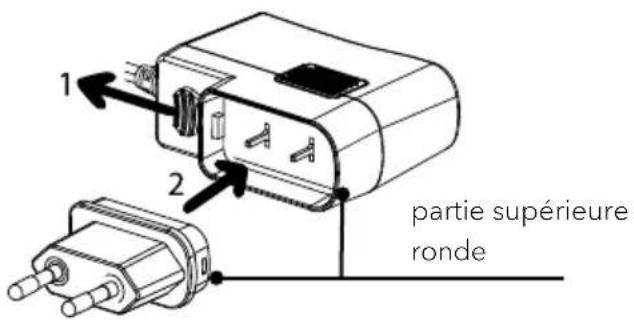

Branchement de la fiche secteur

• Tirez le clip vers le bas et tenez-le fermement.
• Insérez le coin rond de la prise dans la partie supérieure de l'adaptateur.
• Insérez la fiche secteur souhaïée verticalément dans les broches de contact de l'adaptateur, jusqu'à ce qu'elle soit complètement enforcée.
• Desserrez le clip, et verrouillez l'adaptateur secteur.

Débranchement de la fiche secteur

• Tirez le clip vers le bas et tenez-le fermement.
• Tirez l'adaptateur secteur verticalement hors du bloc d'alimentation.

4. Branchement de votre PLATINUM

Remarque:

• La cellule Ortofon 2M RED montée est une cellule MM. Par conséquent, réglez votre système audio sur MM (et non sur MC).
  Assurez-vous que le système audio/l'amplificateur connecte à votre PLATINUM est eteint, et que le volume est regle a un faible niveau.

• Avant d'allumer votre système audio et votre PLATINUM, assurez-vous que tous les branchements ont ete effectués correctement, et selectionnez le bon reglage du préamplificateur. Dans le cas contraire, vous risquez d'entendre de forts bourdonnements pouvant endommager votre système audio ou vos hautparleurs.

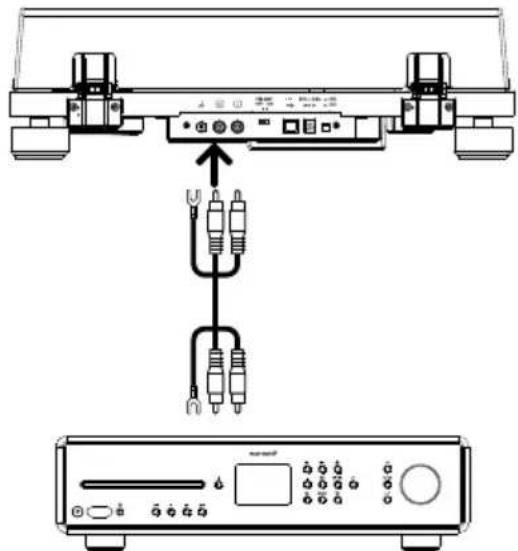

• Branchement à un système audio/amplificateur

• Branchez votre système audio sur votre PLATINUM avec le cable RCA fourni.

• Si vous système audio dispose d'un amplificateur phono intégré, une connexion à la terre est très probablement disponible. Vissez le cable de mise à la terre des deux côtes : à votre système audio et à votre PLATINUM. Insérez les fiches RCA dans l'entrée phono de votre système audio et la sortie de votre PLATINUM.

Remarque:

• La prise de terre de la platine n'apporte aucune sécurité supplémentaire.
• Selon votre système audio, le raccordement du fil de terre ou de mise à la terre peut, au contraire, augmenter le bourdonnement et le bruit. Dans ce cas, évitez de raccorder le fil de terre ou de mise à la terre.

• Nous ne recommendons pas de connecter le PLATINUM à la prise de terre d'un MAESTRO.

• Si vous système audio ne dispose pas d'une entrée phono, utilisez une entrée auxiliaire In RCA libre.

• La fiche blanche est destinée au canal de gauche, la fiche rouge au canal de droite.

1. Reglage du commutateur de selection du préamplificateur

Commutez l'interrupteur du préamplificateur à l'arrière de votre PLATINUM selon les fonctions du système audio/amplificateur auquel elle est connectée :

• Placez l'interrupteur sur OFF.
  Si vous système audio/amplificateur dispose d'une prise d'entrée PHONO, votre PLATINUM peut y être connectée directement, en contournant le préamplificateur intégré en l'éteignant.

• Placez l'interrupteur sur ON.
  Si vous système audio/amplificateur ne dispose pas d'une entree phono, vous pouvez utiliser le préamplificateur intégre à votre PLATINUM en le réglant sur ON.

1. Raccordement du bloc d'alimentation

2. ÀpRES avoir effectué tous les autres branchements, connectez l'adaptateur secteur fourni à la prise d'entrée CC.

• Branchez le bloc d'alimentation dans une prise secteur.

5. Lecture d'un enregistrement

Remarque:

• Réduisez le volume de l'appareil audio avant de dire un disque. Le bruit fort et crépitant qui est général lorsqué le diamant de balayage est plongé dans le sillon du disque peut endommager les haut-parleurs ou l'équipement audio. Attendez que la cellule soit complètement abaissee, puis reglez le volume.
• Des crépements peuvent être générés même lors de la lecture d'un nouveau disque. Veuillez notes que ce bruit est caractéristique de la lecture de disques.
• Ne placez qu'un seul disque à la fois sur la platine.
• Fermez le couvercle de protection pendant la lecture des disques afin d'eviter que la poussière ne s'y dépose.
• N'arrêtez pas la rotation de la platine pendant la lecture.

• Pendant la lecture des disques, un effet larsen peut se produit si le volume est trop fort. Dans ce cas, réduisez le volume de l'amplificateur.

• Allumez la platine.

Pour allumer la platine, appuyez sur le bouton

MARCHE/ARRET situé au dos de cette dernière.

1. Ouvrez le couvercle de protection avec precaution.

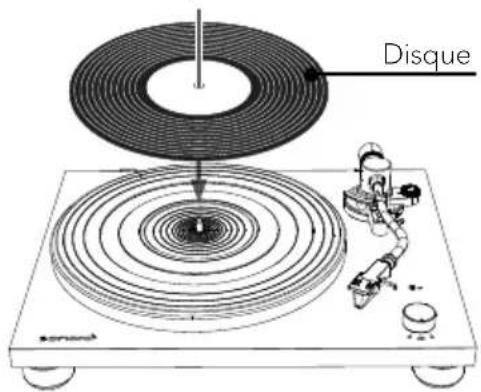

1. Mettez un disque

2. Placez le disque sur le couvre-plateau, de manière à ce que l'axe soit dans le trou central du disque.

• Pour jouer un single, utilisez l'adaptateur single fourni.

1. Utilisez le selecteur de vitesse

Remarque:

• La vitesse de lecture est normalement indiquée sur le macaron du disque.
• La vitesse peut être régée à 33 ou 45 tr/min. Sélectionnez la vitesse appropriée pour le disque.

Lorsque le selecteur de vitesse est regle sur 33 ou 45, le plateau commence a tourner.

1. Desserrez la pince de support du bras de lecture.
2. Soulevez le levier du bras de lecture.

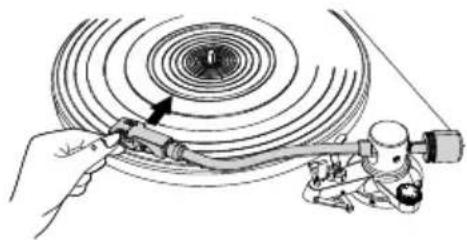

3. Le doigt sur la coque porte-cellule, déplacez le bras de lecture sur le bord du disque ou sur la piste par laquelle vous poulez commencer la lecture.

1. Abaissez le bras de lecture.

2. Abaissez lentement le bras de lecture à l'aide du levier du bras de lecture, jusqu'à ce que le diamant de balayage touche le disque et que la lecture commence.

3. Refermez le couvercle de protection avec précaution.

6. Une fois la lecture terminée

Remarque:

• PLATINUM est une platine manuelle. Elle ne s'arrête pas automatiquement!

• À la fin d'un disque, veillez à toujours soulever le bras de lecture afin d'éviter d'endommager le diamant de balayage et le disque.

• Soulevez le levier du bras de lecture.

• Ramenez le bras de lecture
• Placez votre doigt sur la coque porte-cellule pour ramener le bras de lecture dans sa position initiale.
• Placez le selecteur de vitesse sur la position STOP.

Lorsque la platine s'arrête, le plateau ne tourne pas.
- Appuyez sur le bouton MARCHE/ARRÉT situé à l'arrière de la platine pour éteindre cette dernière lorsqu'elle n'est plus utilisée.

7. Connexion à un appareil Bluetooth

PLATINUM peut se connecter à des appareils compatibles Bluetooth (haut-parleurs, casques et écouteurs Bluetooth).

Remarque:

FR

• Sa portée est d'environ 10 metres.
• Pour savoir comment utiliser cette fonction, consultez le mode d'emploi de vos apparéils Bluetooth.
• Le couplage peut prendre un certain temps en fonction de l'appareil connecté.
• Si des apparèils de lecture Bluetooth sont allumés à proximité et que vous ne souhaitez pas les coupler, désactiver la fonction Bluetooth et réessayez.
• Ne vous connectez pas à des haut-parleurs ou à des écouteurs et casques Bluetooth dont vous ne pouvez pas régler le volume. Les pistes individuelles pourraient être lues à très haut volume.

• Vous ne pouvez pas coupler la platine avec des smartphones, des télévisions ou des ordinateurs, etc.

• Premier couplage d'un apparéil Bluetooth

• Appuyez sur le bouton BT de la platine pour lancer le mode de connexion Bluetooth. Le témoin devient bleu et clignote lentement.

• Appuyez à nouveau sur le bouton BT pendant au moins deux secondes pour lancer le mode couplage. Le témoin bleu clignote rapidement.

Témoin Bluetooth/bouton de couplage

• Une fois que la platine est passée en mode couplage, activez également le mode couplage de l'autre apparéil Bluetooth.

• Le couplage s'effectue automatiquement. Lorsque la platine et l'appareil Bluetooth sont connectés, le témoin reste allumé.

• Connexion de l'appareil Bluetooth couplé PLATINUM peut sauegarder des informations pour un maximum de 8 apparecs couples. Pour les connexions ulterieures, vous n'avez pas besoin de coupler de nouveau des apparecs ayant déjà ete couples avec la platine.

• Appuyez sur le bouton BT de la platine pour lancer le mode de connexion. Le tímoin devient bleu et clignote lentement.

• Préparez l'appareil Bluetooth pour la connexion.

• Le couplage s'effectue automatiquement. Lorsque la platine et l'appareil Bluetooth sont connectés, le témoin de couplage reste allumé.

• Déconnexion de l'appareil Bluetooth couplé

• Appuyez sur le bouton BT pendant au moins 2 secondes pour déconnecter l'appareil Bluetooth couplé de la platine. Le tímoin devient bleu et clignote rapidement.

• En mode Bluetooth, appuyez sur le bouton BT pour désactiver la fonction Bluetooth.
• Si,aucun apparéil Bluetooth n'est trouvéd pendant cinq minutes,le témoin Bluetooth ne s'éteint.
• Vous trouverez ci-dessous I'etat d'affichage du BT pour différents états de fonctionnement.

En fonctionnement		Témoin BT (bleu)
Couplage	Recherche d'appareil	clignotement rapide
Connexion	En attente de connexion	clignotement len
	connecté	le témoin reste allumé

1. Connexion à un ordinateu

Le contenu d'un disque peut etre enregistré numérique sur un ordinateur en connectant la platine au port USB (type A) de I'ordinateur avec le cable USB fourni (type B).

Remarque:

• Les signaux de sortie USB ne peuvent etre utilisés que pour l'enregistrement, et non pour la lecture.
• La platine fonctionne avec les pilotes standard Windows ou Mac : aucun pilote spécial n'est nécessaire.
• L'ordinateur détecte automatiquement le port USB de la platine et l'identifie commeUSB Audio CODEC.
• Vous doivent d'abord installer un logiciel permettant d'enregistrer du contenu audio sur votre ordinateur.
• Vous pouvez acheter votre logiciel d'enregistrement audio préfééré séparation, ou télécharger un logiciel gratuite tel qu'Audacity (https://www.audacityteam.org/) sur Internet.
• Si le logiciel ne fonctionne pas comme souhaité, contactez vous administrateur informatique afin d'obtenir de l'aide.
• Lorsque vous effectuez un enregistrement avec un ordinateur, ne débranchez pas le cable USB, et ne mettez pas la platine en mode veille.

• La musique enregistrée est strictement réservée à un usage privé. Toute autre utilisation de la musique nécessite l'autorisation des détenteurs des droits d'auteur.

• Connectez un ordinateur à votre PLATINUM à l'aide du cable USB fourni.

1. Tournez le bouton de selection de vitesse pour lancer la lecture d'un disque.

2. Utilisez votre logiciel pour enregistrer des pistes sur votre ordinateur.

3. Pour obtenir des instructions détaillées quant à l'utilisation de l'application et au transfert audio, veuillez vous référer au mode d'emploi du logiciel.

9. Entretien

1. Placez le couvercle de protection sur le diamant de balayage.

Tenez le couvercle a l'avant et a l'arriere, alignez chaque partie avec l'avant de la cellule, et souveze-les lentement.

1. Nettoyage de la platine

Nettoyez le couvercle anti-poussiere et la platine avec un chiffon sec et doux.
- Si la saleté ne s'enlève pas facilement, utilisez un chiffon légarement humide, puis sechez la platine avec un chiffon doux et sec.
- N'utilisez pas de solutions chimiques telles que de l'alcool, du benzene ou du diluant à peinture, qui pourrait endommager la finition.
3. Retrait du couvercle anti-poussiere
Pour retirer le couvercle anti-poussiere de la platine, ouvrez-le completement, saisissez les deux cotés pres du fond du couvercle, puis tirez-le doucement vers le haut.

1. Transport de la platine

Remarque:

• Verrouillez la pince du support du bras de lecture.
• Éteignez la platine et débranchez le bloc d'alimentation de la prise secteur.
• Débranche tous les cables de connexion du plateau.
• Placez le couvercle de protection sur le diamant de balayage.
• Lorsque vous transportez la platine, tenez-la bien par le bas.

• Ajustez la force d'appui et l'anti-patinage si nécessaire.
• Transport ou expulsion de votre PLATINUM

Attention :

• Si la platine doit être transporte ou envoyee en réparation, veuillez utiliser l'emballage d'origine, qui offre la(Meilleure)protection.
• Si vous avez perdu l'emballage d'origine, veuillez proceder comme suit; nous vous recommendons d'utiliser du papier bulle ou des matériaux de protection similaires pour l'emballage:
• Retirez le couvercle anti-poussière et emballez-le avec précaution.
• Retirez soigneusement la platine et le tapis et enveloppez-les également.
  Fixez le couvre-aiguille, retirez la coque portecellule avec la cellule et le contrepoids du bras de lecture et enveloppez-les avec précaution.
• Verrouillez le clip du bras de lecture et fixez-le en place avec du ruban adhésif.

• Emballez soigneusement la platine.

• Veuillez utiliser un emballage suffisamment stable et protecteur pour éviter d'endommager votre PLATINUM pendant le transport ou l'expédition.

• Nettoyage du diamant de balayage

Remarque:

• Les diamants de balayage sont des pieces de précision. Il faut donc les manipuler avec précaution pour éviter de les déformer ou de les endommager. Si le support est plié, ou si le diamant est endommaged, cela peut l'empêcher de suivre le sillon avec exactitude, et endommager les disques ou provoquer un autre dysfonctionnement.
• Ne nettoyez pas le diamant de balayage avec du diluant ou d'autres produits chimiques.
• Si le diamant est très sale, utilisez une petite brosse (non fournie). Nettoyez-le en déplaçant la brosse de l'arrière vers l'avant.

1. Remplacement du diamant de balayage

2. Si le diamant de balayage est usé, non seulement la qualité sonore se dégrade, mais cela peut aussi endommager les disques. Àpres environ 1000 heures, remplacez le diamant de balayage de lecture par un des diamants spécifiés par nos soins.
   Utilisez un diamant de balayage pour une cellule Ortofon 2M RED / 2M BLUE.

3. Pour le remplacement, suivez les instructions du mode d'emploi du diamant de remplacement.

Retrait du diamant de balayage

• Laissez le couvercle de protection sur le diamant de balayage.
• Detachez la coque porte-cellule du bras de lecture.
  Tenez la tete de lecture dans une main, saisissez le boitier en plastique du diamant de balayage entre le pouce et l'index de l'autre main, et tirez-le hors de la cellule.

Installation d'un nouveau diamant de balayage

• Pour installer un diamant de remplacement, insérez-le avec précaution dans la cellule, par l'avant.

• Le diamant de balayage doit être entièrement inséré dans la cellule.
  Montez la coque porte-cellule sur le bras de lecture.

• Remplacement de la cellule

Remarque:

• Voiture PLATINUM est équipée de série d'une cellule Ortofon 2M Red.
• Si vous utilisez une autre cellule que l'Ortofon 2M Red, vous devrez peut'être régler le porte-à-faux et la force d'appui, la force anti-patinage et la hauteur de votre bras de lecture. En cas de doute, veuilles contacter votre revendeur.
• Laissez le couvercle de protection sur le diamant de balayage.
• Retirez d'abord la coque porte-cellule du bras de lecture.
• À l'aide d'un tournevis plat, retirez les vis de montage, les rondelles, puis la cellule de la coque porte-cellule.

• Pour savoir comment installer et connecter les cables de la coque porte-cellule, reportez-vous au mode d'emploi de la nouvelle cellule.
• Les signaux et les couleurs des cables de la coque porte-cellule sont enumerated ci-dessous.

Signal	Couleur
Canal gauche +	Blanc
Canal gauche -	Bleu
Canal droit +	Rouge
Canal gauche -	Vert

• Serrez légerement les vis à l'aide d'un tournevis plat, puis ajustez le porte-a-faux.
• Ajustement du porte-à-faux
• Déplacez la cellule pour ajuster le porte-a-faux, de manière à ce que la pointe du diamant de balayage soit à 52,8 mm de l'extrémité de la coque porte-cellule.

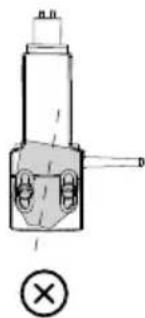

• La cellule doit être montée parallèlement aux bords extérieurs de la coque porte-cellule.

FR

• La cellule doit être montée droite.

• Serrez les vis après avoir terminé les réglages.
  Fixez la coque porte-cellule sur le bras de lecture.

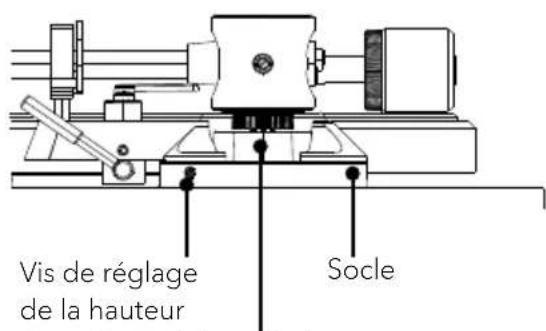

• Reglage de la hauteur du bras de lecture

• Placez un disque sur la platine.

• Abaissez le diamant de balayage sur le disque, et vérifie que le bras de lecture est parallèle au disque.
• Insérez une clé Allen de 2 mm (non fournie) dans le trou de la vis de réglage de la hauteur, et tournez-la dans le sens inverse des aiguilles d'une montre pour déverrouiller la base du bras de lecture.

Base du bras de lecture

• Tenez la base du bras de lecture, et ajustez la hauteur jusqu'à ce que ce dernier soit parallèle au disque.

• Tournez la clé Allen dans le sens des aiguilles d'une montre pour verrouiller la base du bras de lecture.
• Ajustez la force d'appui et l'anti-patinage.

11. Remplacement de la courroied'entrainement

• La couroie d'entrainment s'use, ou peut même rompre avec le temps. Dans ce cas, replacez-la par une nouvelle. Contactez votre revendeur ou le service clientèle pour obtenir une couroie d'entrainment de remplacement.
• Éteignez la platine et l'appareil audio connecté, puis débranchez l'adaptateur secteur de la prise secteur.
• Retirez le tapis du plateau.
• Tournez le plateau de façon à voir la poulie du moteur à travers le trou circulaire du plateau.
• Retirez la couroie d'entrainment de la poulie du moteur.

• Insérez vos doigts et votre pouce dans les trous ronds du plateau pour le soulever.
• Retournez le plateau, et retirez l'ancienne courroie d'entrainment.

• Enroulez une nouvelle courroie d'entrainment autour du cercle interieur du plateau, tout en le tenant à l'envers.

• Suivez les étapes de la rubrique « Fixation de la courroie d'entrainment » pour terminer le montage.

10. Dépannage

Comme pour tout apparéil électrique, des dysfonctionnements peuvent survenir. Cela n'est pas nécessairement d'à un début. Par conséquent, consultez le tableau suivant pour voir si vous pouvez régler le problème vous-même.

Dysfonctionnement	Cause évientuelle	Solution
Le plateau ne tourne pas.	L'adaptateur secteur n'est pas branché correctement.	Branchez l'adaptateur secteur dans une prise secteur.
	La platine n'est pas en mode ON.	Vérifiez l'interrupteur secteur à l'arrière de l'appareil. Il doit être enforcé.
La platine tourne, mais il n'y a pas de son, ou ce dernier est trop faible.	Le couvercle est toujours sur la cellule.	Retirez le couvercle.
	Le bras de lecture n'est pas abaisse sur le disque.	Abaissez le bras de lecture.
	Mauvais réglage du système audio connecté.	Vérifiez les réglages du système audio connecté, par exemple MC au lieu de MM.
	Le diamant de balayage est endommagé.	Vérifiez le diamant, et remplacez-le si besoin.
	Le diamant n'est pas correctement positionné dans la cellule.	Vérifiez la cellule, insérez complètement le diamant de balayage si nécessaire.
	Mauvais réglage du préamplificateur intégré.	S'électionnez le bon réglage.Si vous utilisez un amplificateur avec une entrée phono, le préamplificateur doit être régle sur OFF.Si vous avez connecté PLATINUM à une entrée AUX, le préamplificateur doit être régle sur ON.
	La force d'appui est trop élevé ou trop faible.	Ajustez la force d'appui.

FR

Dysfonctionnement	Cause évientuelle	Solution
Le diamant de balayage saute.	La force d'appui est trop élevé ou trop faible.	Ajustez la force d'appui.
	L'anti-patinage n'est pas réglié correctement.	Ajustez l'anti-patinage.
	Le disque est ondulé.	Changez le disque.
	Le disque est rayé. Changez	e disque.
Bruit de fond important.	Il y a de la poussière sur le diamant de balayage ou sur le disque.	Retirez la poussière.
Bruit d'explosion.	La platine est perturbée par les vibrations du sol ou des hautparleurs situés à proximité.	Isolez la platine des vibrations.
La musique est jouée trop vite ou trop lentement.	La vitesse de lecture n'est pas la bonne.	Réglez sur la bonne vitesse de lecture.
Bourdonnement	Le cable de mise à la terre n'est pas correctement branché.	Vérifié que le cable de mise à la terre est correctement branché.
	Selon le système audio, la connexion du fil de terre peut entraîner un ronflement. Le fil de terre a l'effet inverse.	Dans ce cas, le fil de terre ne doit pas être connecté.
Aucune connexion Bluetooth n'est établie.	L'appareil Bluetooth n'est pas connecté à PLATINUM.	Déactivez et activez le Bluetooth sur les deux appareils, puis essayez à nouveau.
Aucune connexion à un smartphone.	Cette fonction n'est pas prise en charge.	Connectez PLATINUM à un haut-parleur, un casque, ou des écouteurs Bluetooth.

11. Garantie

Ce qui suit s'applique à la revendication de droits de garantie, sans limitation de vos droits légaux:

• Les demandes de garantie ne peuvent ettre effectuees que dans un delai maximum de 2 ans (1 an en Amérique du Nord et en Australie), a compter de la date d'achat.
• Pendant la période de garantie, sonoro audio GmbH remédiera, à sa propre déscitation, à tous les defaults causés par des dysfonctionnements matériels ou de fabrication, en réparant ou en replaquant gratuitement la PLATINUM.
  Pour toute question relative aux plaintes, veuillez contacter notre service clientèle. Vous en trouvrez les coordonnées sous la rubrique « Coordinées », ou sur le site sonoro.de
• Aucune nouvelle période de garantie ne débute avec la réparation ou le remplacement de la PLATINUM. La période de garantie de 2 ans (1 an en Amérique du Nord et en Australie) à compter de la date d'achat reste applicable.
• Sont exclus de la garantie les dommages dus à une mauvaise utilisation, à l'usure normale et à la consommation, ainsi que les défauts qui n'affectent que de manière insignifique la valeur ou l'utilité de la PLATINUM. La garantie est également nulle en cas d'interventions n'avant pas été effectuees par le centre de service autorisé par nous.

PLATINUM

SO-2000

GIRADISCHI

Chez sonoro nous sommes très attachés à la qualité irréprochable de nos produits. Nous ne souhaitons rien de moins que votre entière satisfaction. En cas de besoin d'assistance ou de réclamation, n'hésitez pas à prendre contact avec notre réseau de Service-Apres-Vente.

DEUTSCHLAND - HQ

sonoro audio GmbH
