BEDIENUNGSANLEITUNG Platinum SO2000 SONORO

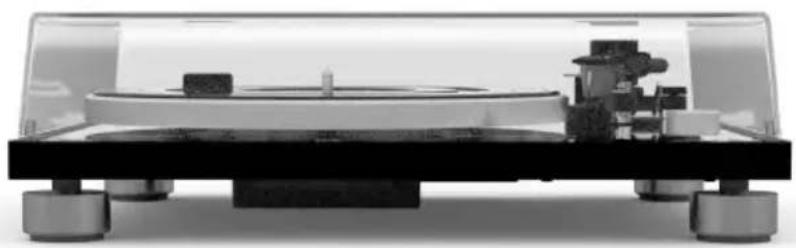

© sonoro audio GmbH 2021 3 PLATINUM SO-2000 PLATTENSPIELER

Die Wortmarke Bluetooth® und die Logos sind Eigentum der Bluetooth SIG, Inc. und werden von der sonoro audio GmbH in Lizenz verwendet. Andere Warenzeichen und Markennamen sind die ihrer entsprechenden Eigentümer.

Qualcomm aptX ist ein Produkt von Qualcomm Technologies International, Ltd. Qualcomm ist ein Markenzeichen von Qualcomm Incorporated und in den USA und in anderen Landern eingetragen. aptX ist ein Markenzeichen von Qualcomm Technologies International, Ltd.und in den USA und in anderen Landern eingetragen.DE

Vielen Dank für den Kauf von PLATINUM. Diese Bedienungsanleitung enthält alle Informationen, die für einen störungsfreien und sicheren Betrieb des PLATINUMs erforderlich sind. Es liegt in der Verantwortung des Benutzers sicherzustellen, dass der Plattenspieler sicher positioniert, angeschlossen und verwendet wird. Die Bilder in dieser Bedienungsanleitung sollen die, für den Betrieb des PLATINUM erforderlichen Maßnahmen veranschaulichen. PLATINUM ist nur für den persönlichen Gebrauch bestimmt. Er ist nicht für den kommerziellen Gebrauch bestimmt. Viel Spaß mit Ihrem PLATINUM!

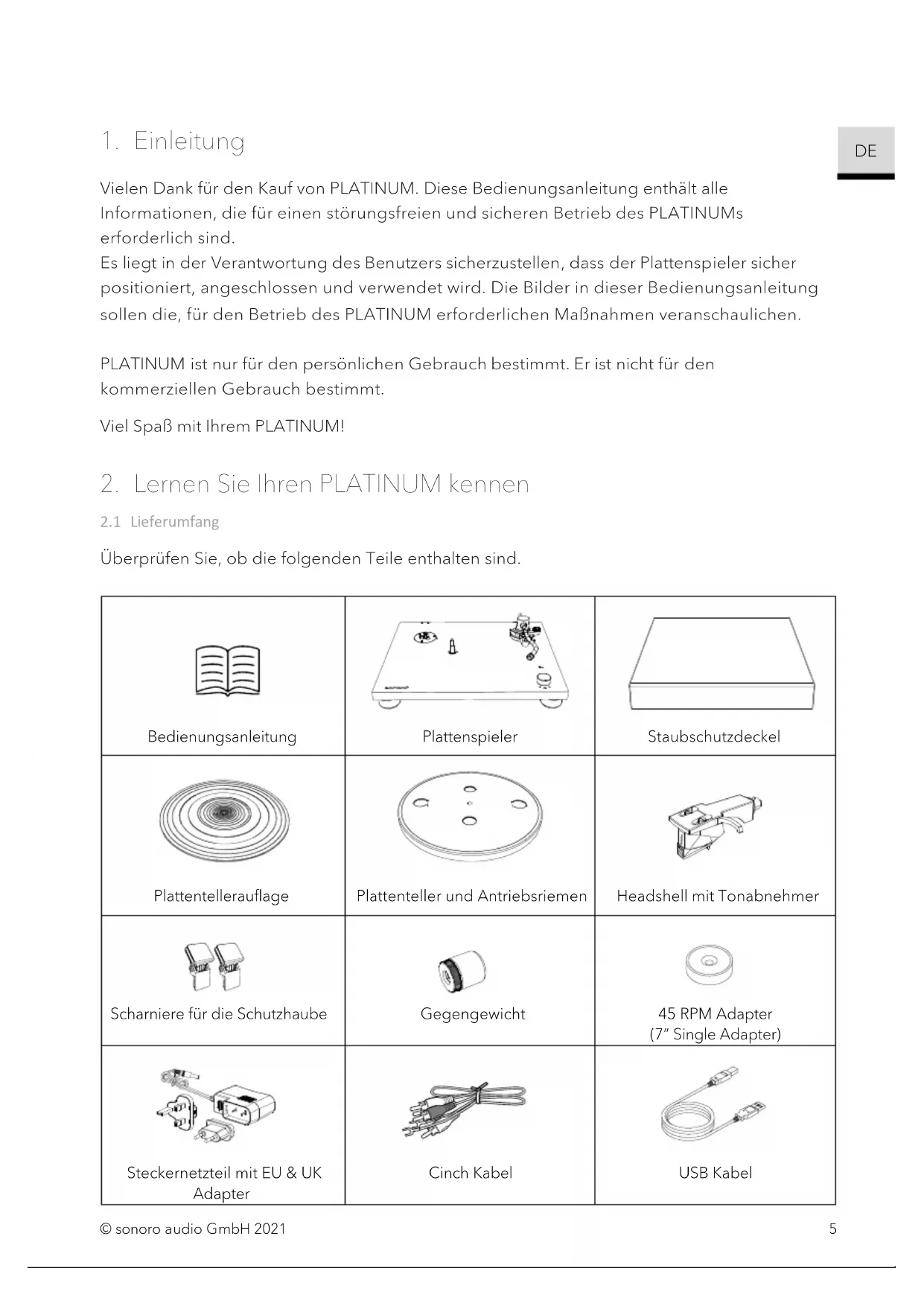

2. Lernen Sie Ihren PLATINUM kennen

Überprüfen Sie, ob die folgenden Teile enthalten sind.

Bedienungsanleitung Plattenspieler Staubschutzdeckel

Plattentellerauflage Plattenteller und Antriebsriemen Headshell mit Tonabnehmer

Scharniere für die Schutzhaube Gegengewicht 45 RPM Adapter (7” Single Adapter)

Steckernetzteil mit EU & UK Adapter Cinch Kabel USB Kabel6 © sonoro audio GmbH 2021

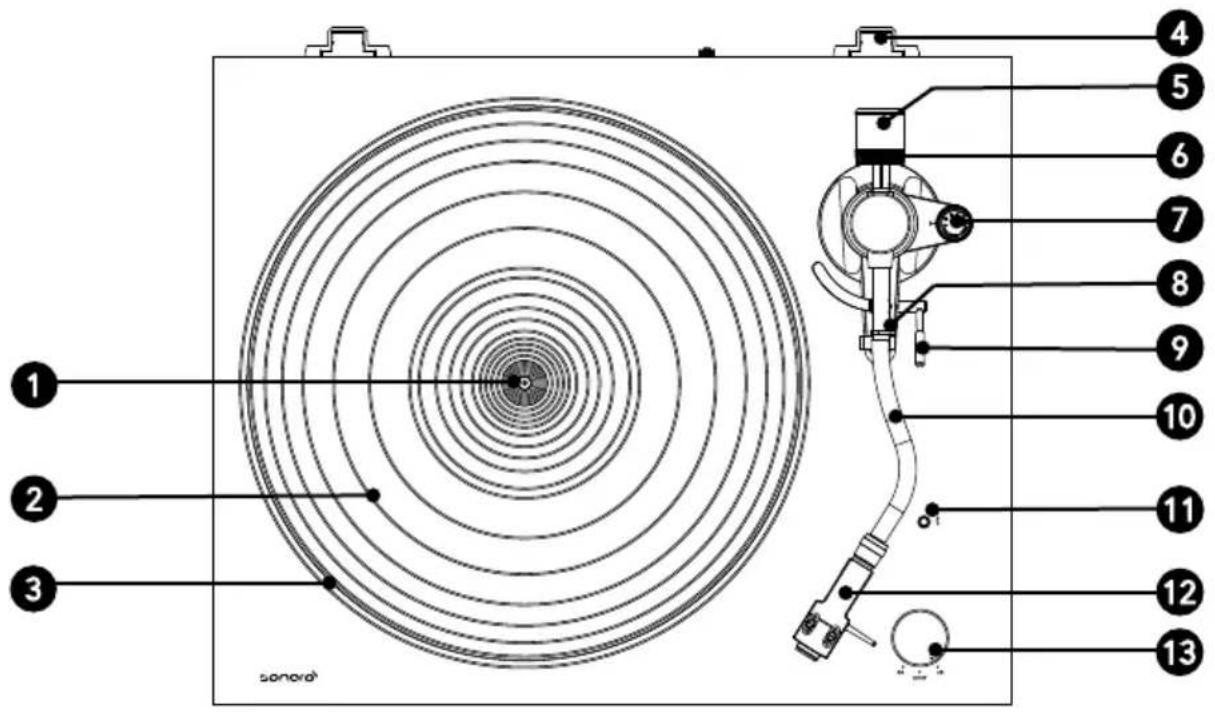

2.2 Bedienelemente und Anschlüsse

Achse Plattentellerauflage Plattenteller

Scharnieraufnahme für die Staubschutzhaube Gegengewicht Einstellskala Anti-Skating-Skala Tonarmauflage Tonarmlift Tonarm Bluetooth-Anzeige / Pairing-Taste Headshell mit Tonabnehmer Geschwindigkeits-WahlschalterDE

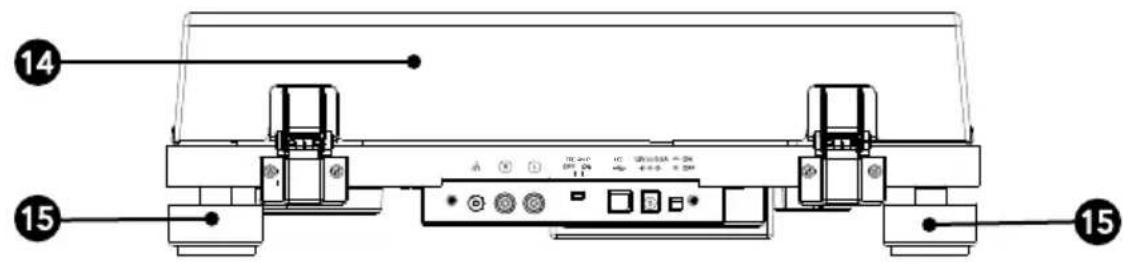

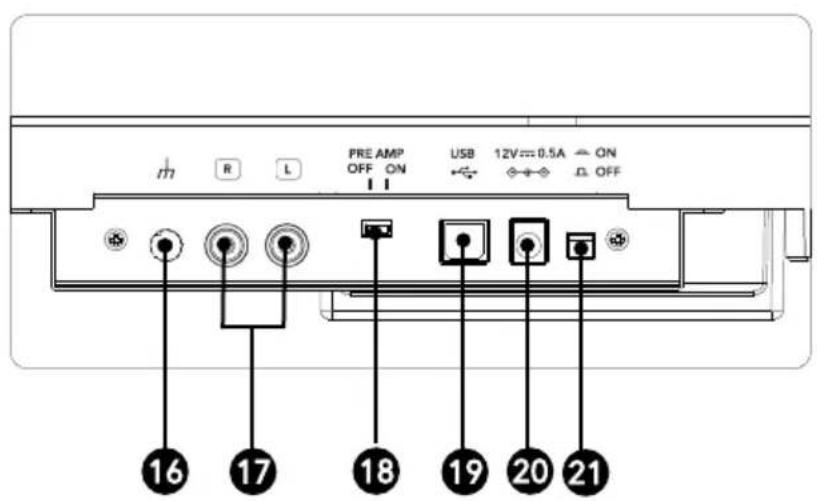

© sonoro audio GmbH 2021 7 Rückansicht

Staubschutzdeckel Gerätefüße

Masseanschluss Cinch Audio-Ausgang Vorverstärkerumschalter USB Ausgang Wechselstrom-Eingangsbuchse

2.3 Technische Daten

Plattenspieler Typ 2-Geschwindigkeiten, komplett manueller Betrieb Antrieb Riemenantrieb Motor Gleichstrommotor, optisch kontrolliert Geschwindigkeiten 33 1/3 U/min und 45 U/min Plattenteller Aluminiumdruckguss, Durchmesser 300 mm Gleichlauf- schwankungen < 0,15% (33 U/min) bei 3KHz Signal-Rausch- Verhältnis > 67 dB (A-gewichtet, 20KHz, LPF) Ausgangspegel Vorverstärker AUS Vorverstärker EIN

5,5mV±3dB (1KHz, 5cm/s) 300 mV±3dB (1KHz, 5cm/s) Ausgangsbuchsen Cinch Tonarm Armtyp statisch ausbalancierter S-förmiger Tonarm Effektive Länge 224 mm Überhang 19 mm Einstellbares Auflagegewicht 0 bis 2,5 g Zulässiges Tonabnehmergewicht 5 bis 7,5 g Tonabnehmer Modell Ortofon 2M Red Typ Moving Magnet Empfohlene Anschlussimpedanz

Verstärkeranschluss MM-

Eingang Ausgangsspannung 5,5mV (1KHz, 5 cm/s) Nadeltyp Diamantschliff elliptisch Radius der Stiftspitze r/R 8/18 μm Auflagegewicht 1,6 - 2,0g (Standard1,8g) Tonabnehmergewicht 7,2g Headshell-Gewicht 9,3 g (einschließlich Schrauben, Muttern und Anschlussdrähten) Headshell-Überhang ± 5 mm

USB-Anschluss Unterstützte Formate USB 1.1oder höher Windows 7 oder höher MAC OSX oder höher

Bluetooth Bluetooth Version 4.0 Output class Klasse 2 Frequenzband 2,402 GHz – 2,480 GHz Modulationsmethode FHSS Profil A2DP 1.3 Unterstützte Codecs SBC, aptX Audio Maximale Ausgangsleistung 10,0 dBm Reichweite ca. 10m Allgemeines Abmessungen ( B x T x H) ca. 420 x 356 x 125

Gewich ca. 3.9 kg Betriebstemperatur 0 °C ~ +40 °C Energieverbrauch AUS

0,1 W oder weniger 1,5 W oder weniger Austausch-Diamant (separat erhältlich) Ortofon 2M Red / 2M Blue

Netzteil Name und Anschrift des Herstellers Golden Profit Electronics Ltd Shayao Chenwu Village, Shijie Town, Dongguan, Guangdong, China Modellkennung GPE006D-120050-Z Eingangsspannung AC 100 – 240 V Eingangswechselstrom 50 / 60 Hz Ausgangsspannung DC 12,0 V Ausgangsstrom 0,5 A Ausgangsleistung 6,0 W Durchschnittliche Effizienz im Betrieb Mehr als 78,9% Effizienz bei geringer Last (10 %) 70,0% Leistungsaufnahme bei Nulllast 0,10 W oder weniger Technische Daten können ohne vorherige Ankündigung geändert werden.DE

3. Plattenspieler montieren

• PLATINUM muss vor der ersten Verwendung zusammengebaut werden.

• Schließen Sie Ihren Plattenspieler erst mit dem Netzteil an eine Steckdose an, wenn Sie mit der Montage fertig sind.

• Über dem Abtastdiamanten befindet sich eine Schutzabdeckung. Belassen Sie diese beim Zusammenbau Ihres Plattenspielers dort.

• Der Abtastdiamant ist eine hochpräzise Komponente. Berühren Sie ihn nicht mit den Fingern, und lassen Sie ihn nicht auf die Platte fallen, da dies zu einer Beschädigung des Diamanten führen kann.

• Entfernen Sie den Kabelbinder, mit dem der Tonarm gesichert ist.

1. PLATINUM aufstellen

• Stellen Sie PLATINUM auf eine ebene, stabile Fläche.

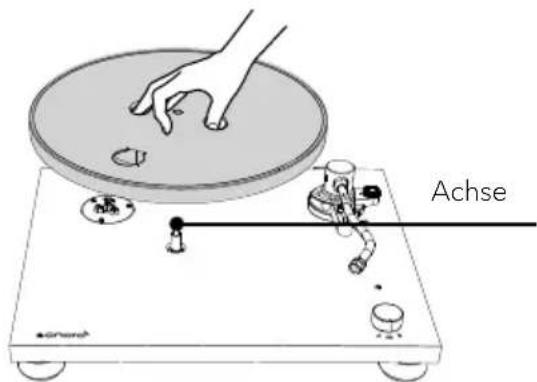

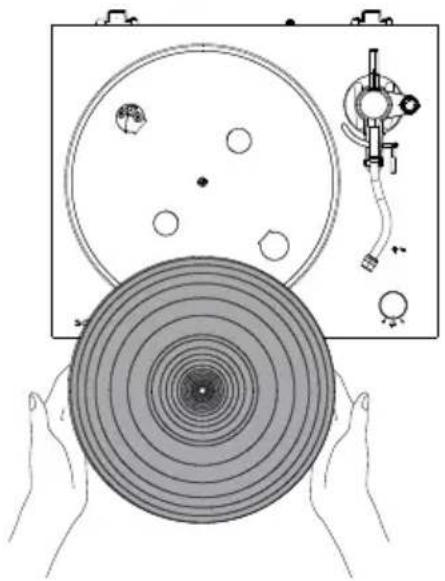

2. Platzieren Sie den Plattenteller

• Halten Sie den Plattenteller fest.

• Legen Sie den Plattenteller vorsichtig auf die Achse.

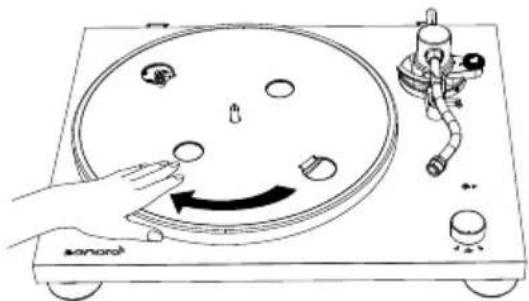

• Drehen Sie den Plattenteller in die Position, in der Sie die Motorriemenscheibe durch das Kreisloch im Plattenteller sehen können.

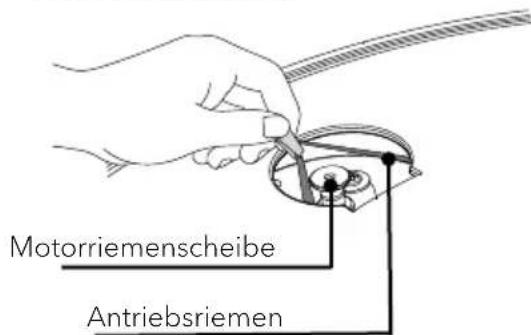

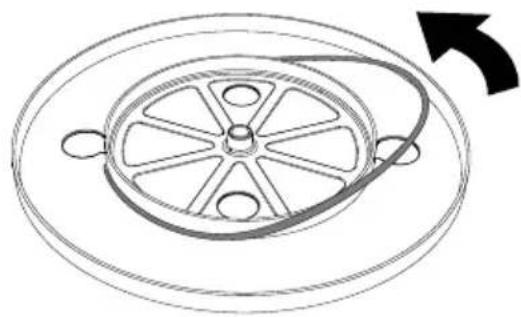

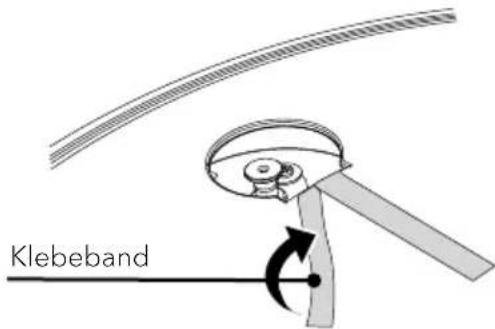

3. Anbringen des Antriebsriemens

• Lösen Sie das Klebeband, ziehen Sie das rote Band und halten Sie es fest.

• Dann legen Sie den Antriebsriemen um die Motorriemenscheibe.

• Achten Sie darauf, dass sich der Antriebsriemen nicht verdreht.

Achse Motorriemenscheibe Klebeband Antriebsriemen10 © sonoro audio GmbH 2021

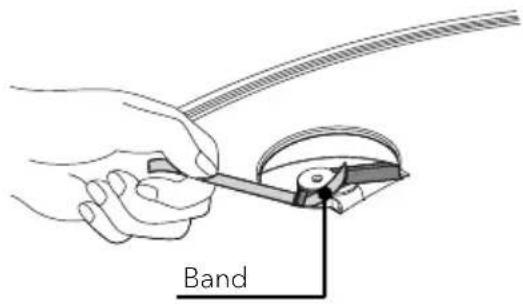

• Entfernen Sie das rote Band vom Antriebsriemen.

• Drehen Sie den Drehteller mehrmals um sicherzustellen, dass der Antriebsriemen sicher sitzt und sich reibungslos dreht.

4. Platzieren der Plattentellermatte

• Legen Sie die Matte auf den Plattenteller.

• Die Matte hat eine Ober- und eine Unterseite. Die Seite mit den geriffelten, konzentrischen Kreisen sollte nach unten gelegt werden. Oben Unten

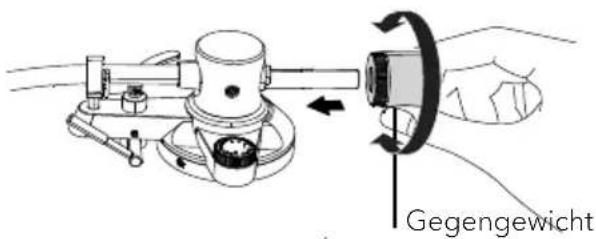

5. Gegengewicht montieren

• Stecken Sie das Gegengewicht auf das Ende des Tonarms und drehen Sie es langsam gegen den Uhrzeigersinn, während Sie es leicht drücken.

• Setzen Sie das Headshell am vorderen Ende des Tonarms ein.

Drehen Sie die Kontermutter im Uhrzeigersinn, um es zu sichern.

7. Entfernen der Schutzabdeckung vom

• Halten Sie die Schutzabdeckung von vorne und hinten und drücken Sie dabei die Verriegelung am hinteren Teil.

• Ziehen Sie die Abdeckung langsam nach unten.

8. Einstellen der Tonarmbalance

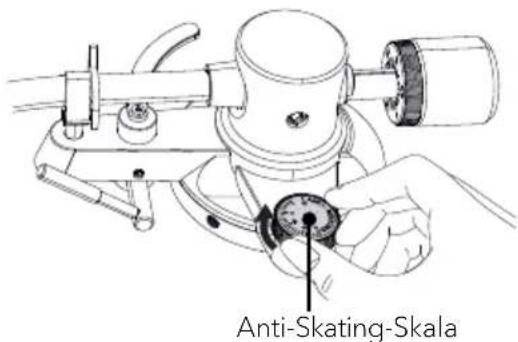

• Stellen Sie die Anti-Skating-Skala auf Null.

Kontermutter Gegengewicht Band Anti-Skating-SkalaDE

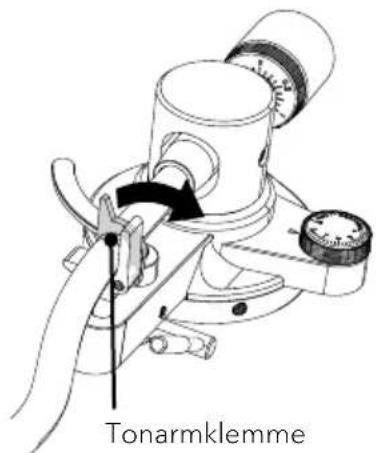

• Lösen Sie die Tonarmklemme

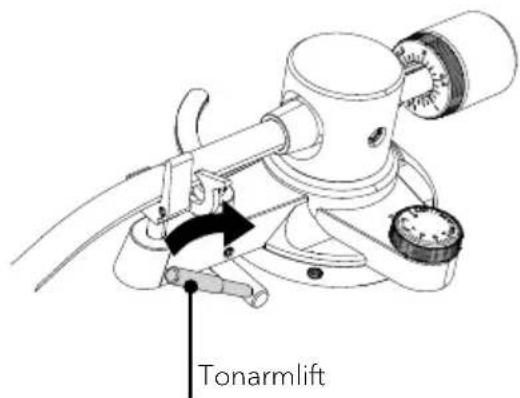

• Heben Sie den Tonarmlift an.

• Halten Sie das Headshell mit dem Finger und bewegen Sie den Tonarm über den Plattenteller.

• Senken Sie den Tonarmlift ab.

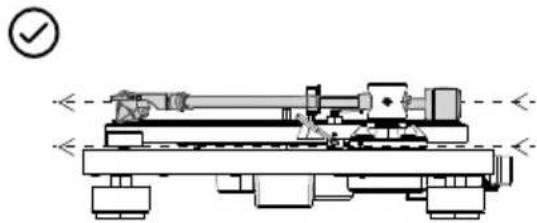

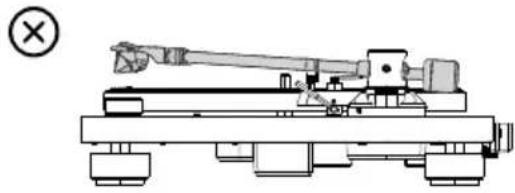

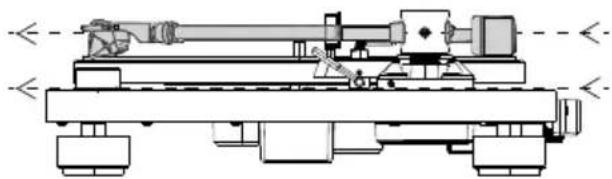

• Stellen Sie das Gegengewicht so ein, dass der Tonarm parallel zum Drehteller schwebt.

• Bringen Sie den Tonarm wieder in seine ursprüngliche Position.

• Verriegeln Sie die Tonarmklemme.

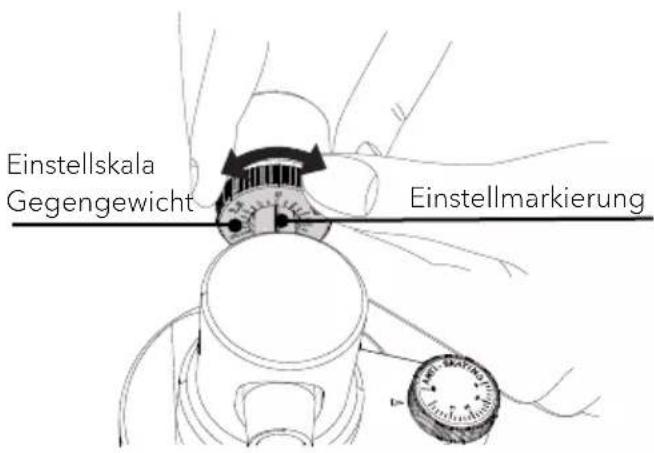

9. Einstellen der Auflagekraft

• Drehen Sie den Ring des Gegengewichts so, dass die Mittellinie auf der Skala mit 0 ausgerichtet ist.

• Drehen Sie hierbei nur den Ring! Das Gegengewicht darf sich nicht mitdrehen.

• Stellen Sie das Gegengewicht für den Tonabnehmer passend ein, indem Sie Gegengewicht und Skala gleichzeitig drehen.

• Die empfohlene Auflagekraft des mitgelieferten Tonabnehmers beträgt 1,8 g.

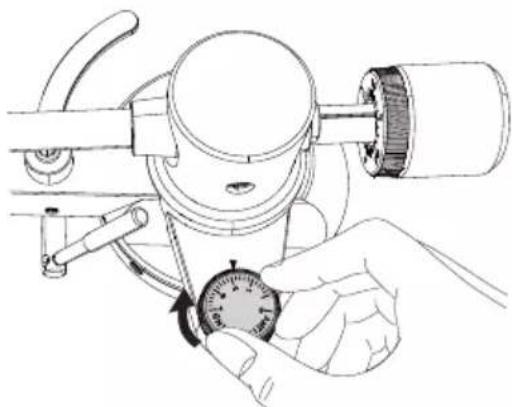

10. Einstellen der Anti-Skating-Kraft

• Die Anti-Skating-Skala muss auf den gleichen Wert, wie die Auflagekraft eingestellt werden; für den mitgelieferten Tonabnehmer auf 1,8.

11. Installieren des Staubschutzdeckels

• Der Staubschutzdeckel dient zum Schutz der empfindlichen Komponenten des Plattenspielers. Wenn er nicht verwendet wird, sollte er geschlossen bleiben.

• Öffnen oder schließen Sie ihn nicht, während eine Aufnahme abgespielt wird.

• Achten Sie darauf, Ihre Finger beim Öffnen und Schließen der Staubschutzhülle nicht einzuklemmen.

• Legen Sie nichts auf den Staubschutzdeckel.

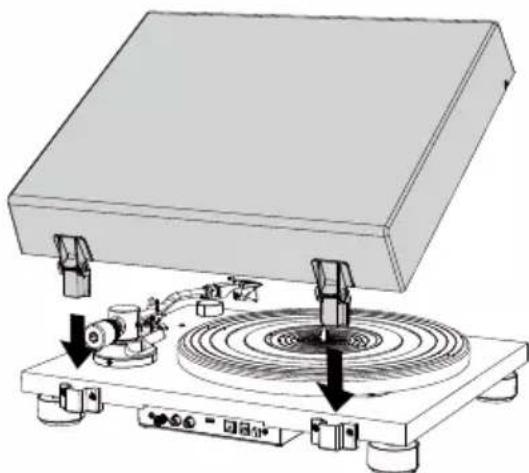

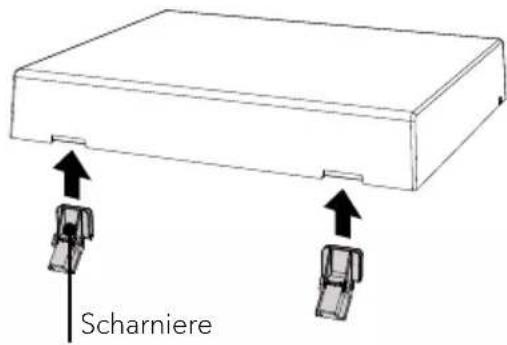

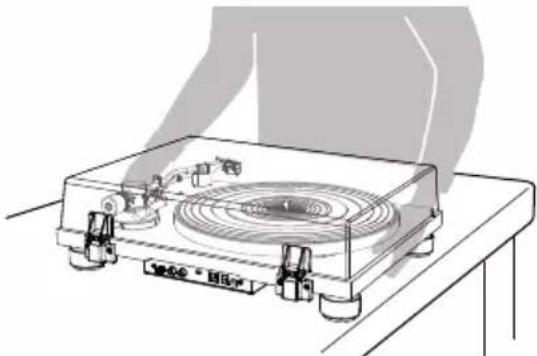

• Setzen Sie die Scharniere des Staubschutzdeckels vollständig in die Scharnierhalter ein.

• Richten Sie die Scharniere entsprechend der Halterungen auf der Rückseite des Plattentellers aus und stecken Sie sie hinein.

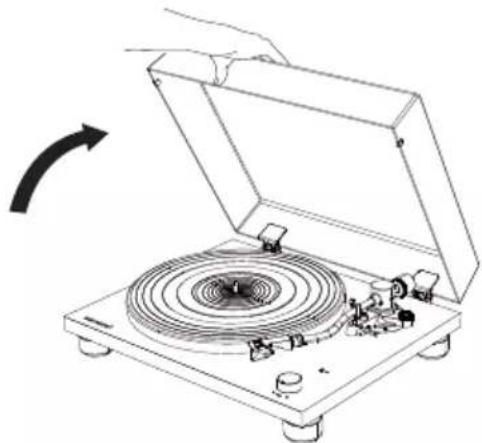

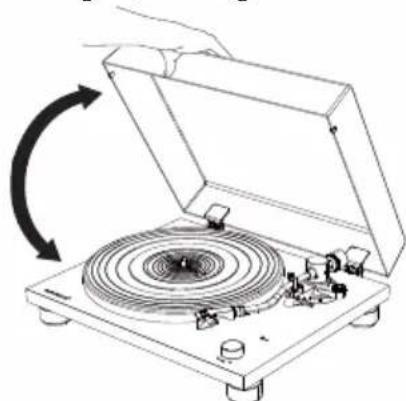

12. Öffnen und Schließen der

Schutzabdeckung Öffnen

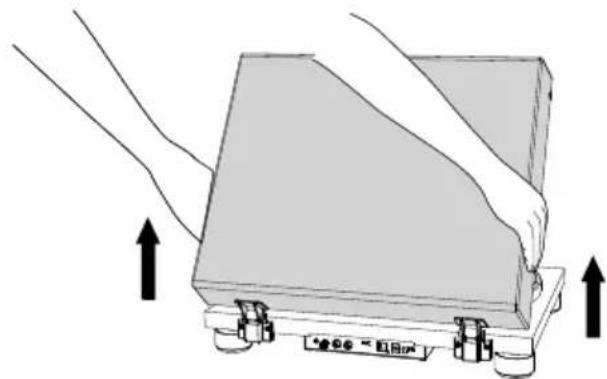

• Halten Sie die Vorderkante der Schutzabdeckung fest und heben Sie sie vorsichtig bis zum Anschlag vollständig an.

• Die Schutzabdeckung bleibt in ihrer Position offen. Schließen

• Senken Sie die Staubschutzabdeckung vorsichtig ab, bis sie geschlossen ist. ScharniereDE

13. Anschließen und Auswechseln des

Netzsteckers WARNUNG! Risiko eines elektrischen Schlages!

• Stecken Sie den Netz-Adapter nicht alleine in die Netzsteckdose.

• Stellen Sie sicher, dass Stecker und Adapter ordnungsgemäß verriegelt sind. Anschließen des Netzsteckers

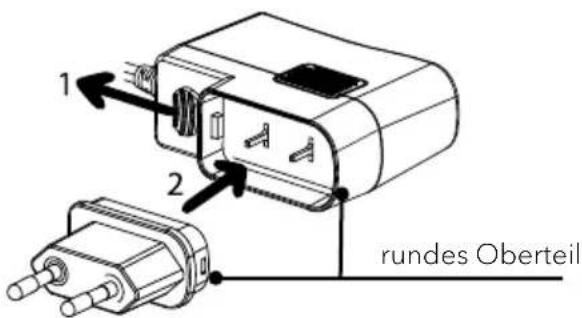

• Ziehen Sie den Clip nach unten und halten Sie ihn fest.

• Stecken Sie die runde Ecke des Steckers in den oberen Teil des Adapters.

• Stecken Sie den gewünschten Netzstecker senkrecht in die Kontaktstifte des Adapters, bis er vollständig nach innen gedrückt ist.

• Lösen Sie den Clip und verriegeln Sie den Netzadapter. Den Netzstecker lösen

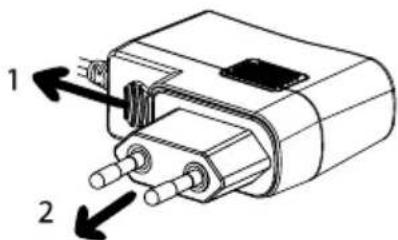

• Ziehen Sie den Clip nach unten und halten Sie ihn fest.

• Ziehen Sie den Netzadapter senkrecht aus dem Netzteil.

4. PLATINUM anschließen

• Der montierte Ortofon 2M RED Tonabnehmer ist ein MM-Tonabnehmer. Stellen Sie daher Ihr Audiosystem auf MM (nicht MC) ein.

• Stellen Sie sicher, dass das an PLATINUM angeschlossene Audiosystem / Verstärker ausgeschaltet und die Lautstärke niedrig eingestellt ist.

• Bevor Sie Ihr Audiosystem und PLATINUM einschalten, stellen Sie sicher, dass alle Verbindungen ordnungsgemäß hergestellt wurden, und wählen Sie die richtige Vorverstärkereinstellung. Andernfalls können laute Brummgeräusche auftreten, die Ihr Audiosystem oder Ihre Lautsprecher beschädigen können.

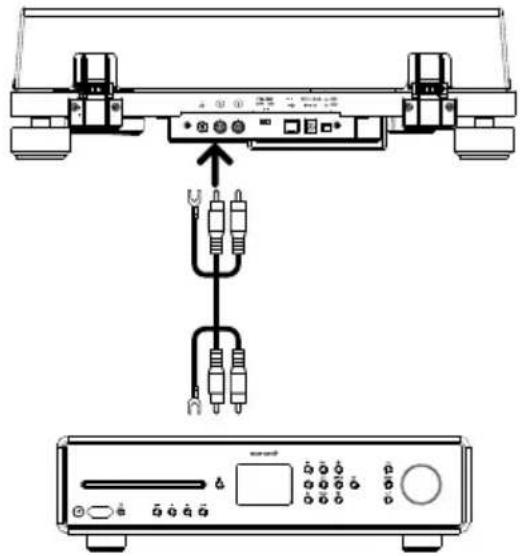

1. Anschließen an ein Audiosystem / einen

• Verbinden Sie Ihr Audiosystem und PLATINUM mit dem mitgelieferten Cinch- Kabel.

• Wenn Ihr Audiosystem über einen eingebauten Phono-Verstärker verfügt, ist höchstwahrscheinlich ein Erdungsanschluss vorhanden. Bitte schrauben Sie das Erdungskabel auf beiden Seiten fest: An Ihr Audiosystem und PLATINUM. Stecken Sie die Cinch-Stecker in den Phono-Eingang Ihres Audiosystems und den Ausgang von PLATINUM.

• Der Erd-Anschluss von Platinum ist keine Sicherheitserdung.

• Je nach Audiosystem kann das Anschließen der Erd.- bzw. Masse-Leitung den umgekehrten Effekt haben, dass das Brummen und Rauschen zunimmt. In diesem Fall muss die Erd- bzw. Masse-Leitung nicht angeschlossen werden.

• Wir empfehlen den PLATINUM nicht mit dem Erdungsanschluss eines MAESTROs zu verbinden. rundes Oberteil14 © sonoro audio GmbH 2021

• Wenn Ihr Audiosystem keinen Phono-Eingang hat, verwenden Sie einen freien Aux-In-Cinch- Eingang.

• Der weiße Stecker ist für den linken Kanal, der rote Stecker für den rechten Kanal.

2. Einstellen des Vorverstärker-

Wahlschalters Schalten Sie den Vorverstärkerschalter auf der Rückseite von PLATINUM entsprechend den Funktionen Ihres Audiosystems / Verstärkers, an den PLATINUM angeschlossen ist:

• Den Schalter auf OFF stellen. Wenn Ihr Audiosystem / Verstärker über eine PHONO-Eingangsbuchse verfügt, kann PLATINUM direkt daran angeschlossen werden, indem der eingebaute Vorverstärker durch Ausschalten umgangen wird.

• Den Schalter auf ON stellen. Wenn Ihr Audiosystem / Verstärker keinen Phono-Eingang hat, können Sie den eingebauten Vorverstärker von PLATINUM verwenden, indem Sie auf ON stellen.

3. Anschließen des Netzteils

• Nachdem Sie alle anderen Verbindungen hergestellt haben, schließen Sie das mitgelieferte Netzteil an die DC- Eingangsbuchse an.

• Stecken Sie das Steckernetzteil in eine Netzsteckdose.

• Verringern Sie die Lautstärke des Audiogeräts, bevor Sie eine Schallplatte abspielen. Das laute, knisternde Geräusch, das beim Eintauchen des Abtastdiamanten in die Einlaufrille der Schallplatte entsteht, kann die Lautsprecher oder das Audiogerät beschädigen. Warten Sie, bis der Tonabnehmer vollständig abgesenkt ist, und stellen Sie dann die Lautstärke ein.

• Selbst neue Schallplatten können beim Abspielen ein Knistern verursachen. Bitte beachten Sie, dass dieses Geräusch für das Abspielen von Schallplatten charakteristisch ist.

• Legen Sie jeweils nur eine Schallplatte auf den Plattenteller.

• Schließen Sie die Schutzabdeckung während der Wiedergabe von Schallplatten, um Verstauben zu vermeiden.

• Stoppen Sie die Drehung des Plattenspielers während der Wiedergabe nicht.

• Während der Wiedergabe von Schallplatten kann es zu Rückkopplungen kommen, wenn die Lautstärke zu laut ist. Verringern Sie in diesem Fall die Lautstärke des Verstärkers. USBDE

1. Schalten Sie den Plattenspieler ein.

• Drücken Sie die EIN / AUS-Taste auf der Rückseite des Plattenspielers, um ihn einzuschalten.

2. Öffnen Sie die Schutzabdeckung

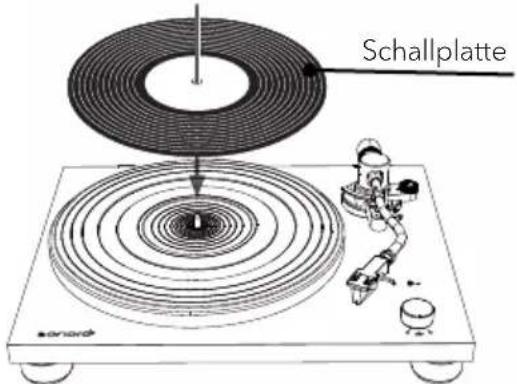

3. Eine Schallplatte auflegen

Legen Sie die Schallplatte so auf die Plattentellerauflage, dass sich die Achse im Mittelloch der Platte befindet.

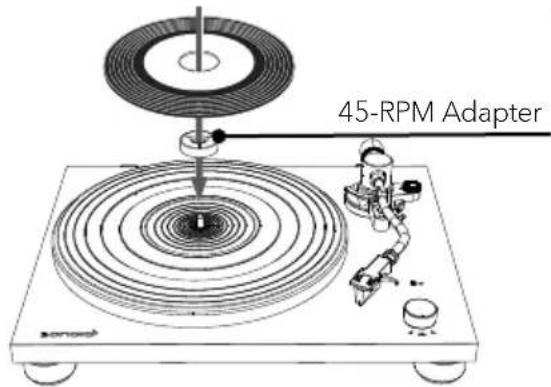

Um Singles abzuspielen, benutzen Sie den mitgelieferten Single-Adapter.

4. Benutzung des Geschwindigkeits-

Wahlschalter Hinweis

• Die Abspieldrehzahl ist normalerweise auf dem Plattenlabel angegeben.

• Die Drehzahl kann auf 33 oder 45 U / min eingestellt werden. Wählen Sie die für die Schallplatte geeignete Drehzahl.

• Wenn der Geschwindigkeits-Wahlschalter auf 33 oder 45 gestellt ist, beginnt sich der Plattenteller zu drehen.

5. Lösen Sie die Tonarmauflageklemme.

6. Heben Sie den Tonarmlift an.

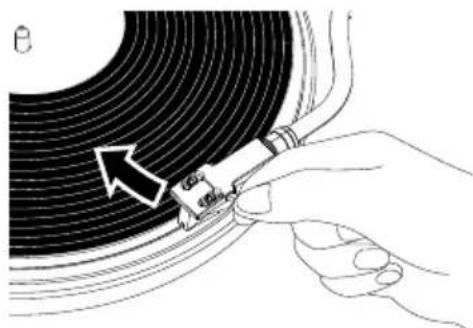

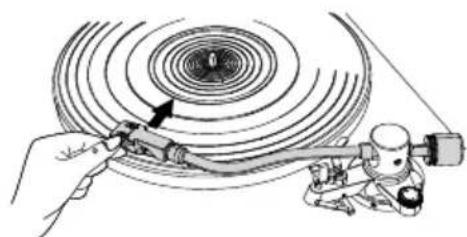

7. Führen Sie den Tonarm mit dem Finger

am Headshell über den Rand der Schallplatte oder zu dem Titel, mit dem Sie die Wiedergabe starten möchten. USB

• Senken Sie den Tonarm mit Hilfe des Tonarmlifts langsam ab, bis der Abtastdiamant die Schallplatte berührt und die Wiedergabe beginnt.

9. Schließen Sie vorsichtig die

6. Wenn die Wiedergabe

beendet ist Hinweis:

• PLATINUM ist ein manueller Plattenspieler. Er stoppt nicht automatisch!

• Bitte heben Sie den Tonarm immer am Ende einer Schallplatte an, um eine Beschädigung des Abtastdiamanten und der Schallplatte zu vermeiden.

1. Heben Sie den Tonarmheber an.

2. Den Tonarm zurückführen

• Bewegen Sie den Tonarm mit dem Finger am Headshell in seine ursprüngliche Position.

3. Drehen Sie den Geschwindigkeits-

Wahlschalter in die Position STOP.

• Wenn der Plattenspieler stoppt, dreht sich der Plattenteller nicht.

• Drücken Sie die EIN / AUS-Taste auf der Rückseite des Plattenspielers, um ihn auszuschalten, wenn er nicht mehr verwendet wird.

Bluetooth-Gerät herstellen PLATINUM kann eine Verbindung zu Bluetooth- fähigen Geräten (z. B. Bluetooth-Lautsprechern und Bluetooth-Kopfhörern) herstellen. Hinweis:

• Die Reichweite liegt in einem Bereich von ungefähr 10 Metern.

• Informationen zur Verwendung finden Sie in der Bedienungsanleitung Ihrer Bluetooth- Geräte.

• Das Pairing kann je nach angeschlossenem Gerät einige Zeit dauern.

• Wenn sich in der Nähe eingeschaltete Bluetoothwiedergabegeräte befinden, mit denen Sie keine Kopplung durchführen möchten, deaktivieren Sie die Bluetooth- Funktion und versuchen Sie es erneut.

• Stellen Sie keine Verbindung zu Bluetooth- Lautsprechern oder Kopfhörern her, für die Sie die Lautstärke nicht einstellen können. Einzelne Titel könnten mit sehr hohen Lautstärken wiedergegeben werden.

• Sie können den Plattenspieler nicht mit Smartphones, Fernsehgeräten oder Computern usw. koppeln.

1. Bluetooth-Gerät zum ersten Mal koppeln

• Drücken Sie die BT-Taste am Plattenspieler, um den Bluetooth-Verbindungsmodus zu starten. Die Anzeige wird blau und blinkt langsam.

• Drücken Sie die BT-Taste mindestens zwei Sekunden lang erneut, um den Pairing- Modus zu starten. Die blaue Anzeige blinkt schnell.

• Nachdem der Plattenspieler in den Pairing- Modus gewechselt ist, versetzen Sie das andere Bluetooth-Gerät ebenfalls in den Pairing-Modus. Bluetooth-Anzeige / Pairing-TasteDE

• Das Pairing erfolgt automatisch. Wenn der Plattenspieler und das Bluetooth-Gerät verbunden sind, leuchtet die Anzeige durchgängig.

2. Verbinden des gekoppelten Bluetooth-

Geräts PLATINUM kann Informationen für bis zu 8 gekoppelte Geräte speichern. Sie müssen für nachfolgende Verbindungen an bereits mit dem Plattenspieler gekoppelte Geräte nicht ein weiteres Mal koppeln.

• Drücken Sie die BT-Taste am Plattenspieler, um den Verbindungsmodus zu starten. Die Anzeige wird blau und blinkt langsam.

• Bereiten Sie das Bluetooth-Gerät für die Verbindung vor.

• Das Pairing erfolgt automatisch. Wenn der Plattenspieler und das Bluetooth-Gerät verbunden sind, leuchtet die Pairing-Anzeige durchgängig.

3. Trennen des gekoppelte Bluetooth-

• Drücken Sie die BT-Taste mindestens 2 Sekunden lang, um das gekoppelte Bluetooth-Gerät vom Plattenspieler zu trennen. Die Anzeige wird blau und blinkt schnell.

• Drücken Sie im Bluetooths-Modus die BT- Taste, um die Bluetooth-Funktion auszuschalten.

• Wenn fünf Minuten lang kein Bluetooth- Gerät gefunden wird, leuchtet die Bluetooth-Anzeige nicht mehr.

• Nachfolgend finden Sie den BT- Anzeigestatus für unterschiedliche Betriebszustände.

Betriebszustand BT Anzeige (blau) Paaren Gerät suchen

schnelles Blinken Verbindung Warten verbunden zu werden

langsames Blinken verbunden durchgehendes Leuchten

8. Anschließen an einen

Computer Der Inhalt einer Schallplatte kann digital auf einem Computer aufgezeichnet werden, wenn der Plattenspieler mit dem mitgelieferten USB- Kabel (Typ B) an einen USB-Anschluss (Typ A) des Computers angeschlossen wird. Hinweis:

• Die USB-Ausgangssignale können nur zur Aufnahme und nicht zur Wiedergabe verwendet werden.

• Der Plattenspieler läuft mit Standard- Windows- oder Mac-Treibern, sodass kein spezieller Treiber installiert werden muss.

• Der Computer erkennt automatisch den USB- Anschluss des Plattenspielers und identifiziert ihn als USB Audio CODEC.

• Sie müssen zuerst eine Software installieren, die für die Audioaufnahme auf dem Computer verwendet werden kann.

• Sie können die von Ihnen bevorzugte Audioaufzeichnungssoftware separat erwerben oder kostenlose Software wie z.B. Audacity (https://www.audacityteam.org/) aus dem Internet herunterladen.

• Wenn die Software nicht wunschgemäß funktioniert, wenden Sie sich an Ihren Computeradministrator, um Hilfe zu erhalten.

• Trennen Sie beim Aufnehmen mit einem Computer nicht das USB-Kabel und schalten Sie den Plattenspieler nicht in den Standby- Modus.

• Die aufgenommene Musik ist nur für den privaten Gebrauch bestimmt. Die Verwendung der Musik über diese Grenze hinaus erfordert die Erlaubnis der Inhaber des Urheberrechts.18 © sonoro audio GmbH 2021

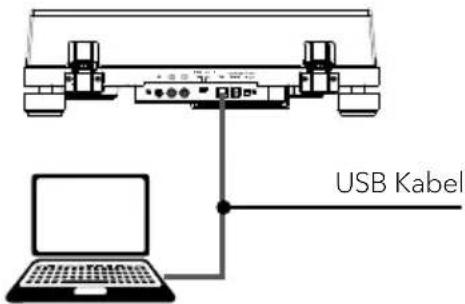

1. Schließen Sie einen Computer mit dem

mitgelieferten USB-Kabel an Ihren PLATINUM an.

2. Drehen Sie den Drehknopf des

Geschwindigkeits-Wahlschalters, um die Wiedergabe einer Schallplatte zu starten.

3. Verwenden Sie Ihre Software, um Titel

auf dem Computer zu speichern.

• Ausführliche Anweisungen zur Verwendung der Anwendung und zum Übertragen von Audiosignalen finden Sie im Benutzerhandbuch der Software.

1. Bringen Sie die Schutzabdeckung über

dem Abtastdiamant an.

• Halten Sie die Abdeckung vorn und hinten, richten Sie sie an der Vorderseite des Tonabnehmers aus und heben Sie sie langsam an.

2. Plattenspieler reinigen

• Reinigen Sie die Staubschutzhülle und den Plattenspieler mit einem trockenen, weichen Tuch.

• Wenn der Schmutz sich nicht einfach entfernen lässt, verwenden Sie ein leicht feuchtes Tuch und trocknen Sie den Plattenspieler dann mit einem weichen und trockenen Tuch.

• Verwenden Sie keine chemischen Lösungen wie Alkohol, Benzin oder Farbverdünner, die das Finish beschädigen können.

3. Entfernen des Staubschutzdeckels

• Um den Staubschutzdeckel vom Plattenspieler zu entfernen, öffnen Sie ihn vollständig, fassen Sie beide Seiten nahe der Unterseite der Abdeckung und ziehen Sie sie ihn dann vorsichtig nach oben heraus.

4. Plattenspieler transportieren

• Verriegeln Sie die Tonarmauflageklemme.

• Schalten Sie den Plattenspieler aus und ziehen Sie das Steckernetzteil aus der Steckdose.

• Trennen Sie alle Verbindungskabel vom Plattenteller.

• Bringen Sie die Schutzabdeckung über dem Abtastdiamanten an.

Wenn Sie den Plattenspieler transportieren, greifen Sie ihn sicher von unten.

• Passen Sie gegebenenfalls die Auflagekraft und das Anti-Skating an.

5. Transport oder Versand von PLATINUM

• Falls der Plattenspieler transportiert oder zur Reparatur versendet werden muss, verwenden Sie bitte die originale Verpackung, diese bietet den besten Schutz.

• Wenn Sie die Originalverpackung verloren haben, gehen Sie bitte wie folgt vor; wir empfehlen, Luftpolsterfolie oder ähnlich schützende Materialien zum Einwickeln zu verwenden:

• Nehmen Sie die Staubschutzhülle ab und wickeln Sie diese vorsichtig ein.

• Nehmen Sie den Plattenteller und die Matte vorsichtig ab und wickeln Sie diese ebenfalls ein.

• Bringen Sie die Nadelabdeckung an, entfernen Sie das Headshell mit dem Tonabnehmer und das Gegengewicht vom Tonarm und wickeln diese sorgfältig ein.

• Verriegeln Sie die Tonarmklemme und sichern Sie diese mit etwas Klebeband an ihrem Platz.

• Wickeln Sie den Plattenspieler vorsichtig ein.

• Verwenden Sie bitte eine ausreichend stabile und schützende Verpackung, um Schäden am PLATINUM bei Transport oder Versand zu verhindern.

6. Reinigen des Abtastdiamanten

• Abtastdiamanten sind Präzisionsteile. Behandeln Sie ihn daher vorsichtig, um ein Verbiegen oder Beschädigen zu vermeiden. Wenn der Träger verbogen oder der Diamant beschädigt wird, kann er möglicherweise nicht genau der Rille folgen und die Schallplatten beschädigen oder eine andere Fehlfunktion verursachen.

• Reinigen Sie den Abtastdiamanten nicht mit Verdünner oder anderen Chemikalien.

• Verwenden Sie eine kleine Bürste (nicht im Lieferumfang enthalten), wenn der Diamant stark verschmutzt ist. Reinigen Sie ihn, indem Sie die Bürste von hinten nach vorne bewegen.

7. Ersetzen des Abtastdiamanten

Wenn der Abtastdiamant abgenutzt ist, verschlechtert dies nicht nur die Klangqualität, sondern kann auch Schallplatten beschädigen. Ersetzen Sie den Abtastdiamanten nach ca. 1000 Stunden Wiedergabezeit durch einen von uns angegebenen.

• Bitte verwenden Sie einen Abtastdiamanten für ein Ortofon 2M RED / 2M Blue.

• Befolgen Sie die Anweisungen zum Ersetzen im Handbuch des Ersatzdiamanten. Abtastdiamanten entfernen

• Belassen Sie die Schutzabdeckung auf dem Abtastdiamanten.

• Lösen Sie das Headshell vom Tonarm.

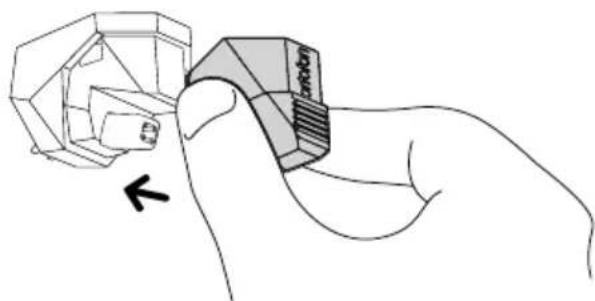

• Halten Sie den Tonabnehmer in einer Hand, fassen Sie das Kunststoffstiftgehäuse des Abtastdiamanten mit Daumen und Zeigefinger der anderen Hand und ziehen Sie ihn aus dem Tonabnehmer heraus.

Installieren eines neuen Abtastdiamanten

• Um einen Ersatzdiamanten zu installieren, schieben Sie ihn vorsichtig von vorne in den Tonabnehmer ein.20 © sonoro audio GmbH 2021

• Der Abtastdiamant muss vollständig im Tonabnehmer stecken.

• Montieren Sie das Headshell auf den Tonarm.

8. Ersetzen des Tonabnehmers

• Serienmäßig wird PLATINUM mit einem Ortofon 2M Red ausgeliefert.

• Wenn Sie einen anderen Tonabnehmer, als Ortofon 2M Red verwenden, müssen Sie möglicherweise den Überhang und das Auflagegewicht, die Antiskatingkraft, sowie die Höhe Ihres Tonarms anpassen. Im Zweifelsfall wenden Sie sich bitte an Ihren Fachhändler.

• Belassen Sie die Schutzabdeckung auf dem Abtastdiamanten.

• Entfernen Sie zuerst das Headshell vom Tonarm.

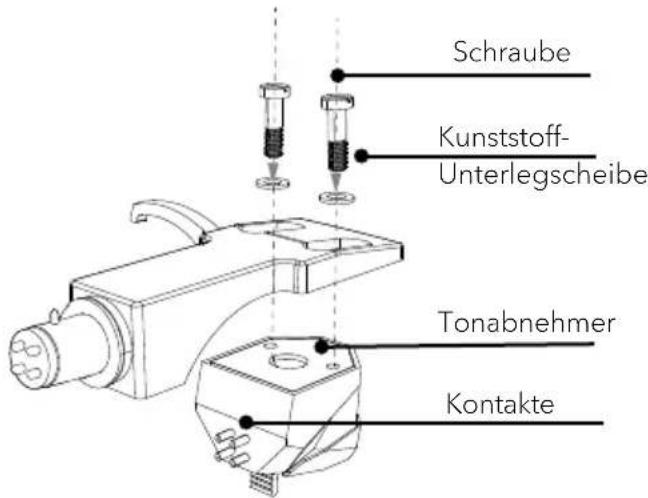

• Entfernen Sie mit einem Schlitzschraubendreher die Installationsschrauben, Unterlegscheiben und anschließend den Tonabnehmer aus dem Headshell.

• Anweisungen zur Montage und zum Anschließen der Headshell-Kabel finden Sie in der Bedienungsanleitung des neuen Tonabnehmers.

• Die Signale und Farben der Headshell-Kabel sind unten aufgeführt. Signal Farbe Linker Kanal + Weiss Linker Kanal - Blau Rechter Kanal + Rot Linker Kanal - Grün

• Ziehen Sie die Schrauben mit einem Schlitzschraubendreher leicht an und stellen Sie dann den Überhang ein.

9. Den Überhang einstellen

• Bewegen Sie den Tonabnehmer, um den Überhang so einzustellen, dass die Abtastdiamantspitze 52,8 mm vom Ende des Headshells entfernt ist.

• Der Tonabnehmer muss parallel zu den Außenkanten des Headshells montiert warden.

• Der Tonabnehmer muss gerade montiert werden.

• Ziehen Sie die Schrauben nach Abschluss der Einstellungen fest an.

• Befestigen Sie das Headshell am Tonarm.

10. Anpassen der Tonarmhöhe

• Legen Sie eine Schallplatte auf den Plattenteller.

• Senken Sie den Abtastdiamanten auf eine Schallplatte und prüfen Sie, ob der Tonarm parallel zur Schallplatte ist.

52,8mm Schraube Kunststoff- Unterlegscheibe Tonabnehmer KontakteDE

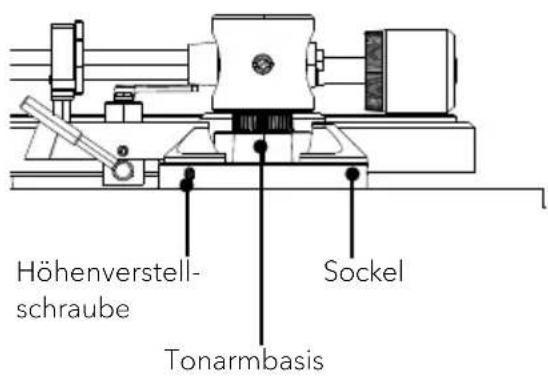

• Führen Sie einen 2-mm-Inbusschlüssel (nicht im Lieferumfang enthalten) in das Loch der Höhenverstellschraube und drehen Sie ihn gegen den Uhrzeigersinn, um die Tonarmbasis zu entriegeln.

• Halten Sie die Tonarmbasis und stellen Sie die Höhe ein, bis der Tonarm parallel zur Schallplatte verläuft.

• Drehen Sie den Inbusschlüssel im Uhrzeigersinn, um die Tonarmbasis zu verriegeln.

• Passen Sie die Auflagekraft und das Antiskating an.

11. Antriebsriemen austauschen

Der Antriebsriemen nutzt sich ab oder kann im Laufe der Zeit sogar reißen. Ersetzen Sie ihn in diesem Fall durch einen neuen. Wenden Sie sich an Ihren Händler oder den Kundendienst, um einen Ersatzantriebsriemen zu erhalten.

• Schalten Sie den Plattenspieler und das angeschlossene Audiogerät aus und ziehen Sie den Netzadapter aus der Steckdose.

• Entfernen Sie die Matte des Plattentellers.

• Drehen Sie den Plattenteller in die Position, in der Sie die Motorriemenscheibe durch das Kreisloch auf dem Plattenteller sehen können.

• Nehmen Sie den Antriebsriemen von der Motor-Riemenscheibe.

• Stecken Sie Finger und Daumen in die runden Löcher des Plattentellers, um ihn hochzuheben.

• Drehen Sie den Plattenteller herum und entfernen Sie den alten Antriebsriemen.

• Wickeln Sie einen neuen Antriebsriemen um den inneren Kreis des Plattentellers, während Sie ihn umgedreht halten.

• Befolgen Sie die Schritte unter „Anbringen des Antriebsriemens“, um die Montage abzuschließen.

Antriebsriemen Motor-Riemenscheibe Höhenverstell- schraube Tonarmbasis Sockel22 © sonoro audio GmbH 2021

Bei allen elektrischen Geräten können Fehlfunktionen auftreten. Dies ist nicht unbedingt auf einen Defekt zurückzuführen. Überprüfen Sie daher die folgende Tabelle, um festzustellen, ob Sie das Problem selbst beheben können. Fehler Mögliche Ursache Lösung Der Plattenteller dreht sich nicht. Der Netzadapter ist nicht richtig eingesteckt. Stecken Sie den Netzadapter in eine Steckdose. Der Plattenspieler ist nicht im ON Modus. Prüfen Sie den Netzschalter auf der Rückseite des Geräts. Er muss gedrückt sein. Der Plattenteller dreht sich, aber es kommt kein Sound oder er ist zu leise. Die Abdeckung ist noch auf dem Tonabnehmer. Entfernen Sie die Abdeckung. Der Tonarm ist nicht auf die Platte abgesenkt. Senken Sie den Tonarm ab. Falsche Einstellung beim angeschlossenen Audiosystem Prüfen Sie die Einstellungen des angeschlossenen Audiosystems z.B. MC statt MM. Der Abtastdiamant ist beschädigt. Prüfen Sie den Diamanten und ersetzen ihn gegebenenfalls. Der Diamant steckt nicht korrekt im Tonabnehmer. Prüfen Sie den Tonabnehmer, schieben Sie den Abtastdiamanten ggf. vollständig ein. Falsche Einstellung des eingebauten Vorverstärkers. Wählen Sie die richtige Einstellung. Wenn Sie einen Verstärker mit Phono-Eingang benutzen, muss der Vorverstärker auf OFF stehen. Wenn Sie PLATINUM an einen AUX-Eingang angeschlossen haben, muss der Vorverstärker auf ON stehen. Das Auflagegewicht ist zu hoch oder zu niedrig. Stellen Sie das Auflagegewicht ein.DE

© sonoro audio GmbH 2021 23 Fehler Mögliche Ursache Lösung Der Abtastdiamant springt. Das Auflagegewicht ist zu hoch oder zu niedrig. Stellen Sie das Auflagegewicht ein. Das Antiskating ist nicht korrekt eingestellt. Stellen Sie das Antiskating ein. Die Schallplatte ist gewellt. Wechseln Sie die Schallplatte. Die Schallplatte ist verkratzt. Wechseln Sie die Schallplatte. Starke Nebengeräusche. Am Abtastdiamant oder auf der Platte befindet sich Staub. Entfernen Sie den Staub. Wummernde Geräusche. Der Plattenspieler wird durch Vibrationen über den Boden oder nahestehende Lautsprecher gestört. Entkoppeln Sie den Plattenspieler von Vibrationen. Die Musik wird zu schnell oder zu langsam wiedergegeben. Die Abspielgeschwindigkeit ist inkorrekt. Stellen Sie die korrekte Abspiegeschwindigkeit ein. Brummen. Das Erdungskabel ist nicht korrekt angeschlossen. Überprüfen Sie, ob das Erdungskabel korrekt angeschlossen ist. Je nach Audiosystem kann das Anschliessen der Erdleitung zu Brummen führen.Masse-Leitung den umgekehrten Effekt haben, dass das. In diesem Fall darf die Erdleitung nicht angeschlossen werden. Es kommt keine Bluetoothverbindung zustande.

Das Bluetoothgerät ist nicht mit PLATINUM verbunden. Stellen Sie an beiden Geräten Bluetooth aus und wieder an und versuchen Sie es erneut.

Keine Verbindung zum Smartphone Diese Funktion wird nicht unterstützt. Verbinden Sie PLATINUM mit einem Bluetooth- Lautsprecher oder - Kopfhörer.24 © sonoro audio GmbH 2021

Für die Geltendmachung von Garantieansprüchen gilt – ohne dass dadurch Ihre gesetzlichen Rechte eingeschränkt werden – Folgendes:

Garantieansprüche können nur innerhalb eines Zeitraumes von max. 2 Jahren (1 Jahr in Nordamerika und Australien) gerechnet ab Kaufdatum, geltend gemacht werden.

Innerhalb der Garantiezeit beseitigt sonoro audio GmbH nach eigener Wahl durch Reparatur oder Austausch des PLATINUMs unentgeltlich alle Mängel, die auf Material- oder Herstellungsfehlern beruhen.

Bei Reklamationsfragen wenden Sie sich bitte an unseren Kundenservice. Die Kontaktdaten finden Sie unter „Kontaktdaten“ oder unter sonoro.de

Mit Reparatur oder Austausch des PLATINUMs beginnt kein neuer Garantiezeitraum. Maßgeblich bleibt der Garantiezeitraum von 2 Jahren (1 Jahr Nordamerika und Australien) ab Kaufdatum.

Von der Garantie ausgenommen sind Schäden durch unsachgemäßen Gebrauch, normaler Verschleiß und Verbrauch sowie Mängel, die den Wert oder die Gebrauchstauglichkeit von PLATINUM nur unerheblich beeinflussen. Bei Eingriffen, die nicht von dem von uns autorisierten Servicezentrum vorgenommen wurden, erlischt die Garantie ebenfalls.sonoro.de26 © sonoro audio GmbH 2021 PLATINUM SO-2000 TURNTABLE

2.3 Technische gegevens

5. Contragewicht monteren

HængslerDK © sonoro audio GmbH 2021 127

Garantien dækker ikke skader forårsaget af uhensigtsmæssig brug, normal slitage og brug eller fejl og mangler, der er ubetydelige for PLATINUMs værdi eller brugsegnethed. Reparationer, der ikke er udført af et serviceværksted, der er autoriseret af os, er også ekskluderet fra garantien.sonoro.deÖSTERREICH [phone] [e-mail] SCHWEIZ [e-mail] ITALIA [e-mail] BELGIEN [e-mail] POLSKA [e-mail] HONG KONG [phone] [e-mail] SVERIGE [e-mail] UNITED KINGDOM [e-mail] ESPAÑA [e-mail] NEDERLAND [e-mail] HRVATSKA [e-mail] SUOMI [e-mail] FRANCE [e-mail] PORTGUAL [e-mail] LUXEMBOURG [e-mail] NORGE [e-mail] AUSTRALIA [e-mail] DEUTSCHLAND – HQ sonoro audio GmbH Hammer Landstraße 45, 41460 Neuss, Deutschland Phone [phone] Fax [phone] E-mail [e-mail] Internet www.sonoro.de WIR DANKEN IHNEN FÜR IHR VERTRAUEN Bei der Entwicklung und Produktion unserer Audioprodukte legen wir größten Wert auf Qualität und höchstmögliche Sorgfalt. Dazu gehört auch, dass jeder einzelne Lautsprecher vor dem Verlassen des Werkes auf Herz und Niere n geprüft wird. Es ist uns daher besonders wichtig, dass Sie nach dem Kauf noch lange Freude an Ihren ORCHESTRAS haben. Ist der Inhalt unvollständig oder beschädigt? Gibt es Anlass zu Beanstandungen? Wir lassen Sie mit Ihren Fragen nicht allein. Verlassen Sie sich auf das Know-how unserer Service-Mitarbeiter. Unser Service-Team weiß alles, was es über die sonoro Produkte zu wissen gibt und berät Sie freundlich, schnell und kompetent. WE THA
