Type de produit	Imprimante thermique pour tickets (modèle TM-T20III)
Fonctions principales	Impression de tickets de caisse, connectivité réseau sans fil via unité optionnelle OT-WL02
Connectivité	Wi-Fi 802.11b/g/n, port USB pour connexion directe à l'imprimante ou via câble rallonge
Compatibilité	Ordinateurs avec fonction Wi-Fi intégrée, points d'accès, imprimantes EPSON TM avec port USB
Sécurité sans fil	Recommandations d'utilisation: changer SSID par défaut, utiliser clé cryptographique complexe (13+ caractères)
Indicateurs lumineux	Voyant LED bleu sur unité sans fil: éteint (non connecté), allumé (connecté opérationnel), clignotement rapide (erreur), clignotement lent (communication)
Alimentation	Alimentée par l'imprimante via port USB (non spécifié séparément)
Dimensions (approximatives)	Unité sans fil: environ 50 x 30 x 15 mm (sans câble)
Poids (approximatif)	Unité sans fil: environ 20 g
Température de fonctionnement	5 à 40 °C (non spécifié, estimation pour usage intérieur)
Humidité de fonctionnement	20 à 80 % HR (sans condensation, estimation)
Marque et modèle	EPSON TMT20III (imprimante) avec unité réseau sans fil OT-WL02
Documents associés	OT-WL02 Technical Reference Guide disponible en téléchargement
Entretien et nettoyage	Nettoyer avec un chiffon sec et doux; éviter les liquides; déconnecter avant nettoyage
Sécurité d'utilisation	Utiliser uniquement avec des imprimantes compatibles; ne pas exposer à l'eau ou à des températures extrêmes

FOIRE AUX QUESTIONS - TMT20III EPSON

Comment connecter l'unité réseau sans fil à mon imprimante EPSON TM ?

Insérez l'unité réseau sans fil directement dans un port USB libre de l'imprimante ou utilisez le câble de rallonge USB fourni. Assurez-vous que l'imprimante est sous tension. Le voyant bleu s'allume fixe lorsque la connexion est établie.

Que signifie le voyant bleu clignotant sur l'unité sans fil ?

Un clignotement lent indique que l'unité communique sur le réseau. Un clignotement rapide signifie une erreur : mettez l'imprimante hors tension, réinstallez l'unité et remettez sous tension.

Puis-je utiliser l'unité sans fil avec n'importe quel point d'accès Wi-Fi ?

Oui, à condition que le point d'accès soit compatible IEEE 802.11b/g/n. Les modes de communication peuvent être limités par les spécifications de l'appareil connecté.

Comment configurer la sécurité Wi-Fi sur l'unité OT-WL02 ?

Utilisez un SSID différent du réglage par défaut et choisissez une clé cryptographique (WPA2 recommandé) d'au moins 13 caractères, mélangeant lettres, chiffres et symboles. Évitez les mots du dictionnaire.

Que faire si l'unité sans fil ne se connecte pas à l'imprimante ?

Vérifiez que l'imprimante est allumée et que le port USB fonctionne. Essayez de réinsérer l'unité ou utilisez le câble de rallonge. Si le voyant reste éteint, l'imprimante est peut-être hors tension ou le port est défectueux.

Puis-je fixer l'unité sans fil à un mur ou un support ?

Oui, utilisez le ruban de fixation fourni. Coupez-le à la longueur souhaitée et fixez l'unité dans un endroit où la communication Wi-Fi est bonne, en évitant les obstacles métalliques.

Où trouver le guide technique détaillé pour l'OT-WL02 ?

Le OT-WL02 Technical Reference Guide peut être téléchargé depuis le site web d'EPSON. L'adresse de téléchargement est fournie dans la notice de l'imprimante.

Quels types d'appareils peuvent se connecter à l'imprimante via cette unité ?

Ordinateurs équipés d'une fonction Wi-Fi intégrée et points d'accès standards. Les appareils mobiles (smartphones, tablettes) peuvent se connecter si l'imprimante est configurée en mode point d'accès (non détaillé ici).

Comment nettoyer l'unité réseau sans fil ?

Débranchez l'unité et essuyez-la avec un chiffon sec et doux. N'utilisez pas de liquides, solvants ou produits abrasifs.

L'unité sans fil consomme-t-elle de l'énergie supplémentaire ?

Non, elle est alimentée directement par l'imprimante via le port USB. Assurez-vous que l'imprimante dispose d'une alimentation suffisante pour supporter l'unité.

MODE D'EMPLOI TMT20III EPSON

Ce produit est un jeu de câbles pour réseau sans fil pour les imprimantes Epson TM. Assurez-vous de la compatibilité du matériel avec votre imprimante en contrôlant ses manuels, etc.

Ce manuel fournit des informations sur l'installation et les opérations de base pour permettre une utilisation sûre et correcte du matériel.

Lisez attentivement ce manuel et conservez-le dans un endroit accessible afin de pouvoir dissiper rapidement le moindre doute.

Précautions d'utilisation

Remarques relatives à la sécurité lors de l'utilisation d'un réseau sans fil

(Informations importantes pour les droits de l'utilisateur (respect de la vie privée)) L'utilisation d'un réseau local sans fil via un câble réseau présente l'avantage suivant : les informations étant échangées via des signaux radio, vous pouvez facilement vous connecter au réseau lorsque vous vous trouvez à portée des signaux radio. Cependant, dans une certaine limite de portée, les signaux électromagnétiques peuvent franchir des obstacles, tels que des murs. Par conséquent, en l'absence de mesures de sécurité appropriées, des problèmes tels que les suivants peuvent être rencontrés :

- Interception des données transférées

Une tierce partie pourrait être capable de recevoir des transmissions sans fil sans y être autorisée, et obtenir ainsi des informations personnelles comme des identifiants, des mots de passe ou des numéros de carte de crédit, voire intercepter le contenu de courriers électroniques personnels.

• Accès non autorisé au réseau

Une tierce partie pourrait accéder à un réseau privé ou d'entreprise sans autorisation et effectuer certaines des actions suivantes :

• Récupérer des données personnelles ou d'autres informations secrètes (fuite d'informations)
• Se faire passer pour un autre utilisateur et envoyer des données inappropriées (imposture)
• Remplacer le contenu des données interceptées puis les renvoyer (falsification)
• Installer un virus informatique qui pourrait provoquer des pertes de données ou le blocage de systèmes (dommages)

Dans un premier temps, l'éventualité de tels problèmes survenant en raison de paramètres relatifs à la sécurité du produit réseau sans fil et de son utilisation est faible, car la carte réseau sans fil et le point d'accès disposent de fonctionnalités de sécurité appropriées. Nous vous conseillons d'utiliser ce produit après avoir défini les paramètres de sécurité de la façon qui vous semble appropriée ; l'utilisation se faisant sous votre entière responsabilité, nous soulignons l'importance de bien comprendre les problèmes que vous pouvez rencontrer si vous ne définissez pas les paramètres de sécurité.

Remarques sur le réglage du SSD (nom de réseau sans fil)

Pour des raisons de sécurité, respectez les précautions suivantes lors du réglage du SSID.

Utilisez un SSID différent du réglage par défaut. - Ne saisissez pas de combinaisons par lesquelles le propriétaire peut être identifié comme SSID.

Remarques sur le réglage de la clé cryptographique

Pour des raisons de sécurité, respectez les précautions suivantes lors du réglage de la clé cryptographique.

• Dans la mesure du possible, évitez d'utiliser des mots du dictionnaire.
• Utilisez une combinaison sans signification de caractères alphanumériques et de symboles.
• Utilisez des combinaisons de 13 caractères ou plus, si possible de plus de 20 caractères.

Appareils pouvant être connectés

Le présent produit peut être connecté aux appareils suivants conformément à la norme IEEE 802.11b, 802.11g et 802.11n.

• Ordinateurs possédant une fonction réseau sans fil intégrée
• Points d'accès

Les modes de communication disponibles peuvent cependant être limités par les spécifications de l'appareil connecté.

Connexion de l'unité réseau sans fil

Pour connecter l'unité réseau sans fil à l'imprimante, vous pouvez la connecter directement ou utiliser le câble de rallonge USB.

En cas d'interférences avec d'autres câbles ou de mauvaise communication lors d'une connexion directe de l'unité réseau sans fil, utilisez le câble de rallonge USB fourni.

Connexion directe unité-imprimante

Insérez l'unité réseau sans fil dans un port USB de l'imprimante.

La position du port USB varie en fonction de l'imprimante. Pour plus de détails, consultez le manuel d'utilisation de chaque imprimante.

Utilisation du câble de rallonge USB

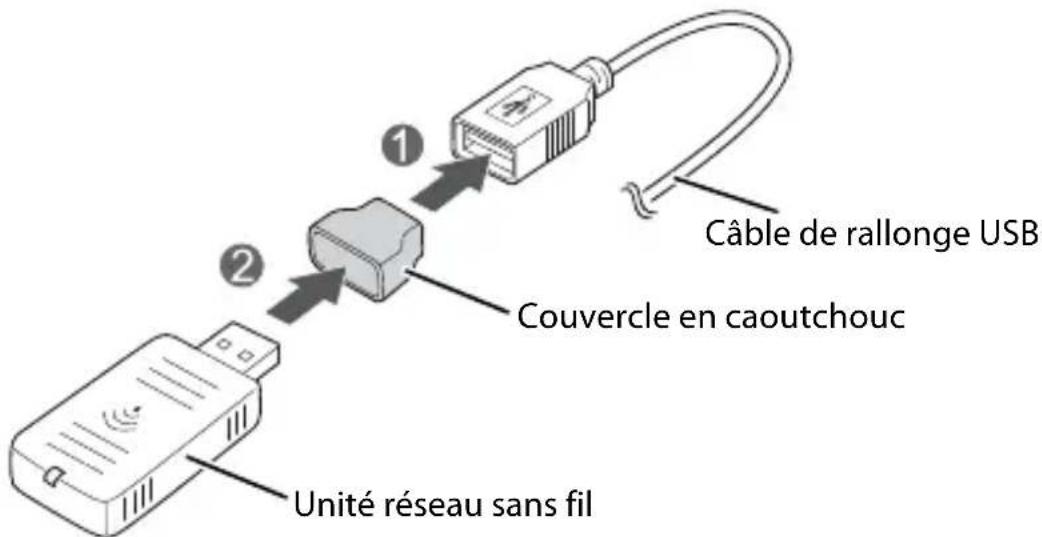

1. Fixez le couvercle en caoutchouc fourni au connecteur du câble de rallonge USB auquel sera relié l'unité réseau sans fil afin d'éviter un débranchement.
2. Insérez l'unité réseau sans fil dans le connecteur du câble.

Mise en garde :

Ajustez la position du couvercle en caoutchouc de sorte que la description sur l'étiquette à l'arrière de l'unité réseau sans fil ne soit pas recouverte.

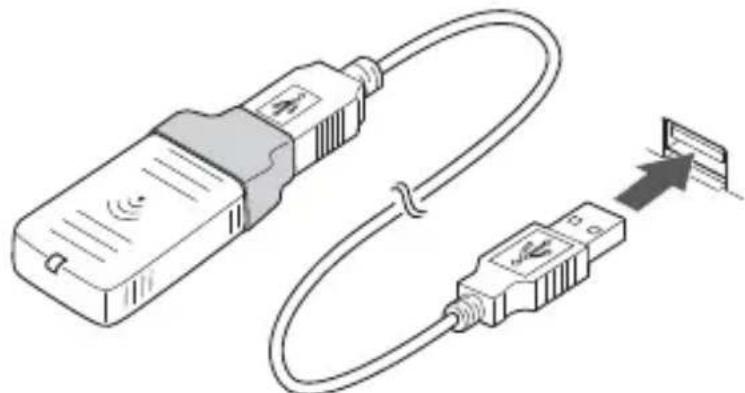

1. Connectez le câble de rallonge USB au port USB de l'imprimante.

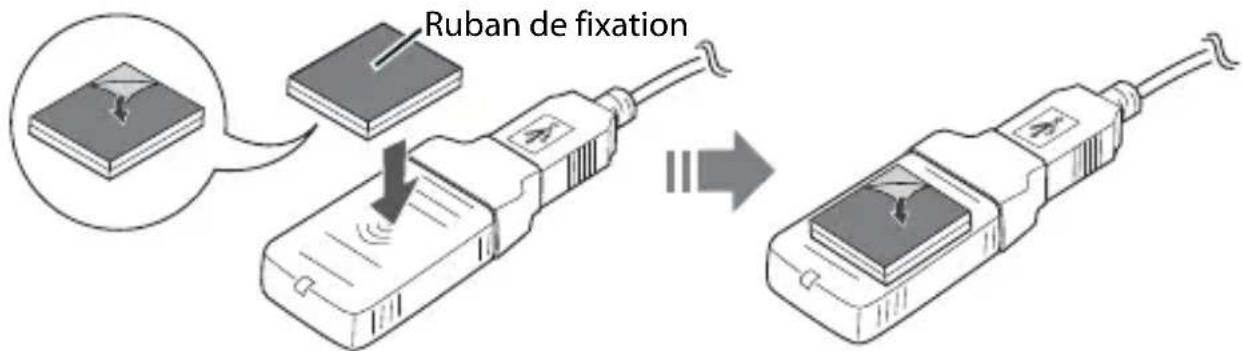

Si vous souhaitez fixer l'unité réseau sans fil, coupez le ruban de fixation fourni selon les besoins et placez-le sur l'unité, puis fixez l'unité dans un lieu où la communication est bonne.

Connexion au réseau

Pour la méthode de connexion de l'imprimante TM au réseau avec ce produit, consultez le document OT-WL02 Technical Reference Guide (Guide de référence technique).

Le OT-WL02 Technical Reference Guide (Guide de référence technique) peut être téléchargé à partir de l'adresse suivante :

Signification du voyant de réseau sans fil

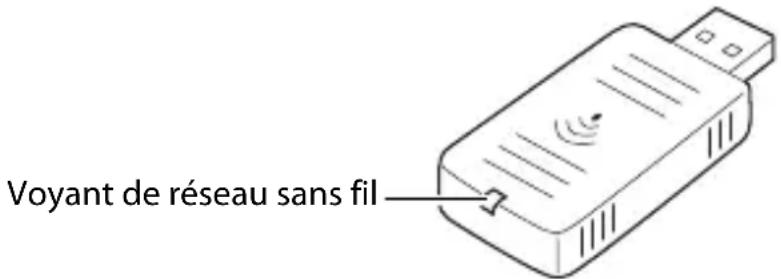

La position du voyant de réseau sans fil est indiquée sur l'illustration ci-dessous.

: Clignotant

: Allumé

: Éteint

État Voyant de réseau sans fil
L'unité réseau sans fil n'est pas connectée à l'imprimante ou l'imprimante est hors tension.	□
L'unité réseau sans fil est connectée à l'imprimante et est opérationnelle.	■ Bleu
L'unité réseau sans fil est connectée à l'imprimante et est opérationnelle. L'unité communique sur un réseau.	■ Bleu (clignotement rapide)
Une erreur s'est produit. Mettez l'imprimante hors tension, réinstallez l'unité réseau sans fil, puis remettez l'imprimante sous tension.	■ Bleu (clignotement lent)

EPSON est une marque déposée de Seiko Epson Corporation.

Exceed Your Vision est une marque commerciale ou déposée de Seiko Epson

Corporation.

Toutes les autres marques appartiennent à leurs propriétaires respectifs et sont utilisées uniquement à des fins d'identification. Les informations sur le produit peuvent faire l'objet de modifications sans préavis.

© Seiko Epson Corporation 2015-2016. Tous droits réservés.

Introduction

Effectuer la connexion au réseau

Pour savoir comment connecter l'imprimante TM au réseau avec ce produit, consultez le OT-WL02 Technical Reference Guide (Guide de référence technique).

Le OT-WL02 Technical Reference Guide (Guide de référence technique) peut être
