Producttype	Thermische ticketprinter (model TM-T20III)
Belangrijkste functies	Afdrukken van kastickets, draadloze netwerkconnectiviteit via optionele eenheid OT-WL02
Connectiviteit	Wi-Fi 802.11b/g/n, USB-poort voor directe verbinding met de printer of via verlengkabel
Compatibiliteit	Computers met ingebouwde Wi-Fi, toegangspunten, EPSON TM-printers met USB-poort
Draadloze beveiliging	Aanbevelingen voor gebruik: standaard SSID wijzigen, complexe cryptografische sleutel gebruiken (13+ tekens)
Lichtindicatoren	Blauwe LED op draadloze eenheid: uit (niet verbonden), aan (operationeel verbonden), snel knipperen (fout), langzaam knipperen (communicatie)
Voeding	Wordt gevoed door de printer via USB-poort (niet apart gespecificeerd)
Afmetingen (bij benadering)	Draadloze eenheid: ongeveer 50 x 30 x 15 mm (zonder kabel)
Gewicht (bij benadering)	Draadloze eenheid: ongeveer 20 g
Bedrijfstemperatuur	5 tot 40 °C (niet gespecificeerd, schatting voor binnengebruik)
Bedrijfsvochtigheid	20 tot 80 % RV (zonder condensatie, schatting)
Merk en model	EPSON TMT20III (printer) met draadloze netwerkeenheid OT-WL02
Bijbehorende documenten	OT-WL02 Technische Referentiegids beschikbaar voor download
Onderhoud en reiniging	Reinigen met een droge, zachte doek; vermijd vloeistoffen; loskoppelen voor reiniging
Gebruiksveiligheid	Alleen gebruiken met compatibele printers; niet blootstellen aan water of extreme temperaturen

Veelgestelde vragen - TMT20III EPSON

Hoe verbind ik de draadloze netwerkeenheid met mijn EPSON TM-printer?

Plaats de draadloze netwerkeenheid rechtstreeks in een vrije USB-poort van de printer of gebruik de meegeleverde USB-verlengkabel. Zorg ervoor dat de printer is ingeschakeld. Het blauwe lampje brandt continu wanneer de verbinding tot stand is gebracht.

Wat betekent het knipperende blauwe lampje op de draadloze eenheid?

Een langzaam knipperen geeft aan dat de eenheid communiceert op het netwerk. Een snel knipperen duidt op een fout: schakel de printer uit, installeer de eenheid opnieuw en schakel weer in.

Kan ik de draadloze eenheid met elk Wi-Fi-toegangspunt gebruiken?

Ja, op voorwaarde dat het toegangspunt IEEE 802.11b/g/n-compatibel is. De communicatiemodi kunnen worden beperkt door de specificaties van het aangesloten apparaat.

Hoe configureer ik de Wi-Fi-beveiliging op de OT-WL02-eenheid?

Gebruik een andere SSID dan de standaardinstelling en kies een cryptografische sleutel (WPA2 aanbevolen) van ten minste 13 tekens, met een mix van letters, cijfers en symbolen. Vermijd woorden uit het woordenboek.

Wat moet ik doen als de draadloze eenheid geen verbinding maakt met de printer?

Controleer of de printer is ingeschakeld en de USB-poort werkt. Probeer de eenheid opnieuw te plaatsen of gebruik de verlengkabel. Als het lampje uit blijft, is de printer mogelijk uitgeschakeld of is de poort defect.

Kan ik de draadloze eenheid aan een muur of houder bevestigen?

Ja, gebruik de meegeleverde bevestigingsband. Knip deze op de gewenste lengte en bevestig de eenheid op een plaats met goede Wi-Fi-communicatie, vermijd metalen obstakels.

Waar vind ik de gedetailleerde technische handleiding voor de OT-WL02?

De OT-WL02 Technische Referentiegids kan worden gedownload van de EPSON-website. Het downloadadres staat in de handleiding van de printer.

Welke soorten apparaten kunnen via deze eenheid verbinding maken met de printer?

Computers met ingebouwde Wi-Fi-functie en standaard toegangspunten. Mobiele apparaten (smartphones, tablets) kunnen verbinding maken als de printer is geconfigureerd in toegangspuntmodus (hier niet verder uitgewerkt).

Hoe reinig ik de draadloze netwerkeenheid?

Koppel de eenheid los en veeg hem af met een droge, zachte doek. Gebruik geen vloeistoffen, oplosmiddelen of schurende producten.

Verbruikt de draadloze eenheid extra energie?

Nee, hij wordt rechtstreeks gevoed door de printer via de USB-poort. Zorg ervoor dat de printer voldoende stroom heeft om de eenheid te ondersteunen.

GEBRUIKSAANWIJZING TMT20III EPSON

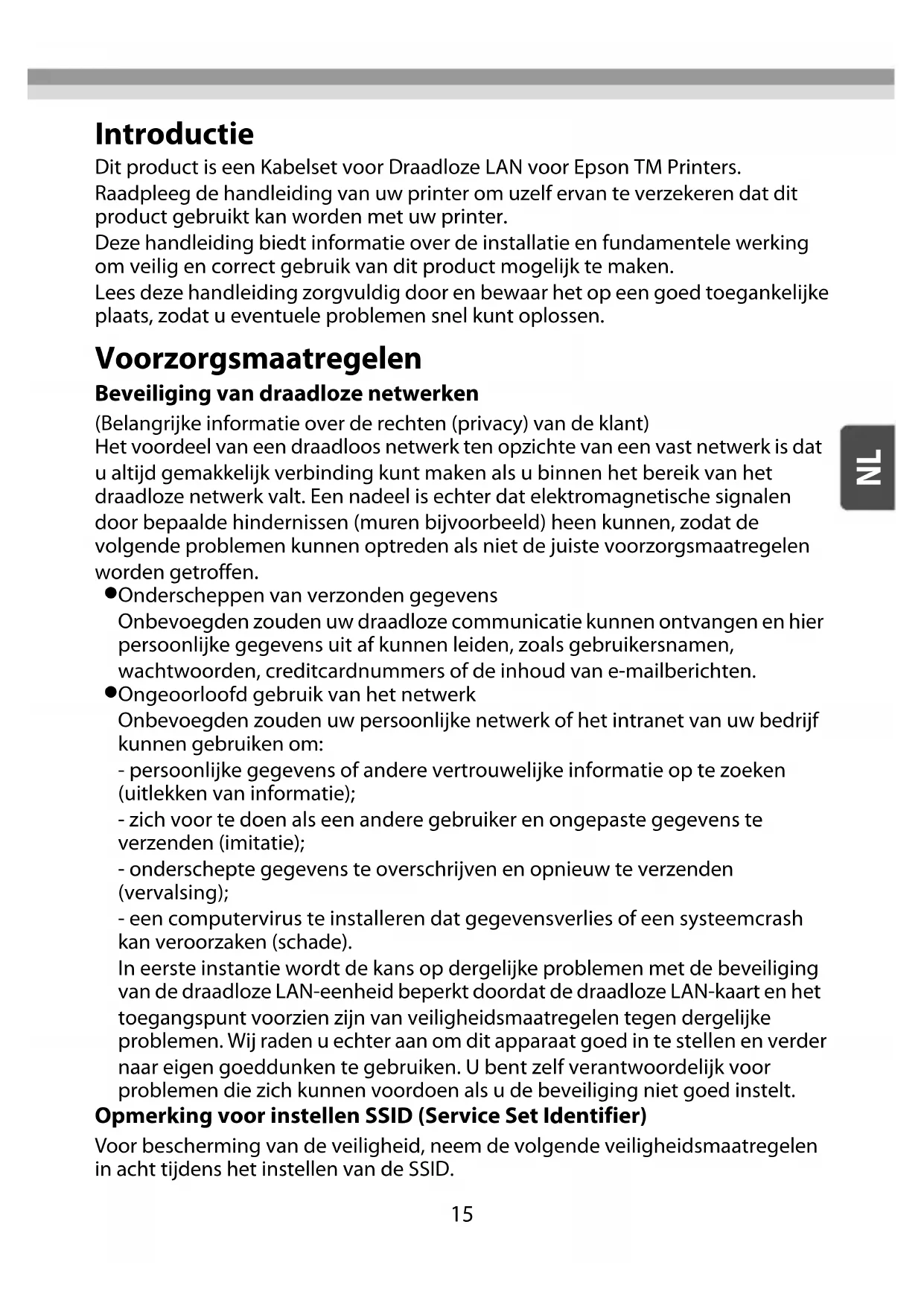

Dit product is een kabelset voor draadloos LAN voor Epson TM-printers.

Raadpleeg de handleiding van uw printer om u ervan te verzekeren dat dit product gebruikt kan worden met uw printer.

Deze handleiding biedt informatie over de installatie en fundamentele werking om veilig en correct gebruik van dit product mogelijk te maken.

Lees deze handleiding zorgvuldig door en bewaar deze op een goed toegankelijke plaats, zodat u eventuele problemen snel kunt oplossen.

Voorzorgsmaatregelen

Beveiliging van draadloze netwerken

(Belangrijke informatie over de rechten (privacy) van de klant)

Het voordeel van een draadloos netwerk ten opzichte van een vast netwerk is dat u altijd gemakkelijk verbinding kunt maken als u binnen het bereik van het draadloze netwerk valt. Een nadeel is echter dat elektromagnetische signalen door bepaalde hindernissen (muren bijvoorbeeld) heen kunnen, zodat de volgende problemen kunnen optreden als niet de juiste voorzorgsmaatregelen worden getroffen.

• Onderscheppen van verzonden gegevens

Onbevoegden zouden uw draadloze communicatie kunnen ontvangen en hier persoonlijke gegevens uit kunnen afleiden, zoals gebruikersnamen, wachtwoorden, creditcardnummers of de inhoud van e-mailberichten.

• Ongeoorloofd gebruik van het netwerk

Onbevoegden zouden uw persoonlijke netwerk of het intranet van uw bedrijf kunnen gebruiken om:

• persoonlijke gegevens of andere vertrouwelijke informatie op te zoeken (uitlekken van informatie);
• zich voor te doen als een andere gebruiker en ongepaste gegevens te verzenden (imitatie);
• onderschepte gegevens te overschrijven en opnieuw te verzenden (vervalsing);
• een computervirus te installeren dat gegevensverlies of een systeemcrash kan veroorzaken (schade).

In eerste instantie worden de kans op dergelijke problemen met de beveiliging van de draadloze LAN-eenheid beperkt doordat de draadloze LAN-kaart en het toegangspunt voorzien zijn van veiligheidsmaatregelen tegen dergelijke problemen. Wij raden u echter aan om dit apparaat goed in te stellen en verder naar eigen goeddunken te gebruiken. U bent zelf verantwoordelijk voor problemen die zich kunnen voordoen als u de beveiliging niet goed instelt.

Opmerking voor het instellen van SSID (Service Set Identifier)

Voor bescherming van de veiligheid, neem de volgende veiligheidsmaatregelen in acht tijdens het instellen van de SSID.

• Verander de standaard SSID-instelling.
• Gebruik geen tekst waardoor de gebruiker geïdentificeerd kan worden als de SSID.

Opmerking voor het instellen van cryptografische sleutel

Voor bescherming van de veiligheid, neem de volgende veiligheidsmaatregelen in acht tijdens het instellen van de cryptografische sleutel.

• Voorkom waar mogelijk het gebruik van woorden uit een woordenboek.
• Combineer letters, cijfers en symbolen zonder enige betekenis.
• Gebruik combinaties die bestaan uit minimaal 13 tekens of meer, of waar mogelijk 20 tekens of meer.

Ondersteunde producten

Dit product kan worden gebruikt met de volgende producten die voldoen aan IEEE 802.11b, 802.11g en 802.11n.

- Computers met ingebouwde voorzieningen voor een draadloos netwerk Toegangspunten

De beschikbare communicatiefuncties kunnen beperkt worden door de specificaties van het aangesloten apparaat.

De draadloze LAN-eenheid aansluiten

Om de draadloze LAN-eenheid op de printer aan te sluiten, kunt u hem rechtstreeks aansluiten of met gebruik van de USB-verlengkabel.

Wanneer het aansluiten van de draadloze LAN-eenheid problemen veroorzaakt met andere kabels of een slechte communicatiesituatie veroorzaakt, gebruik dan de meegeleverde USB-verlengkabel.

De module rechtstreeks aansluiten op de printer

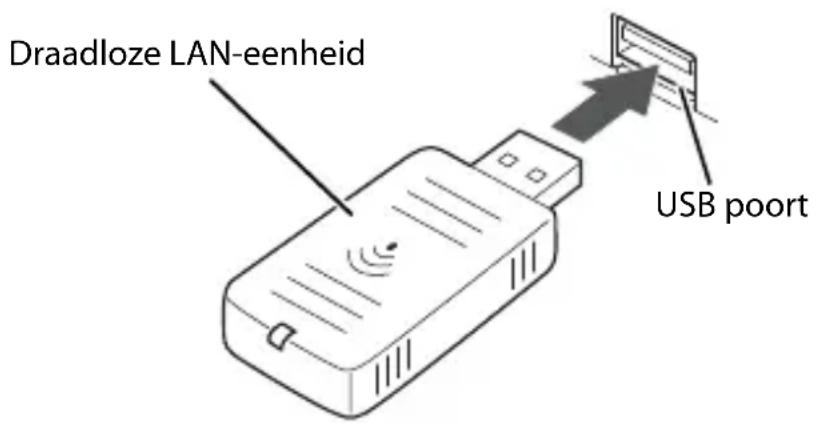

Steek de draadloze LAN-eenheid in een USB-poort van de printer.

De positie van de USB-poort varieert per printer. Raadpleeg voor meer details de gebruikershandleiding van de printer.

De USB-verlengkabel gebruiken

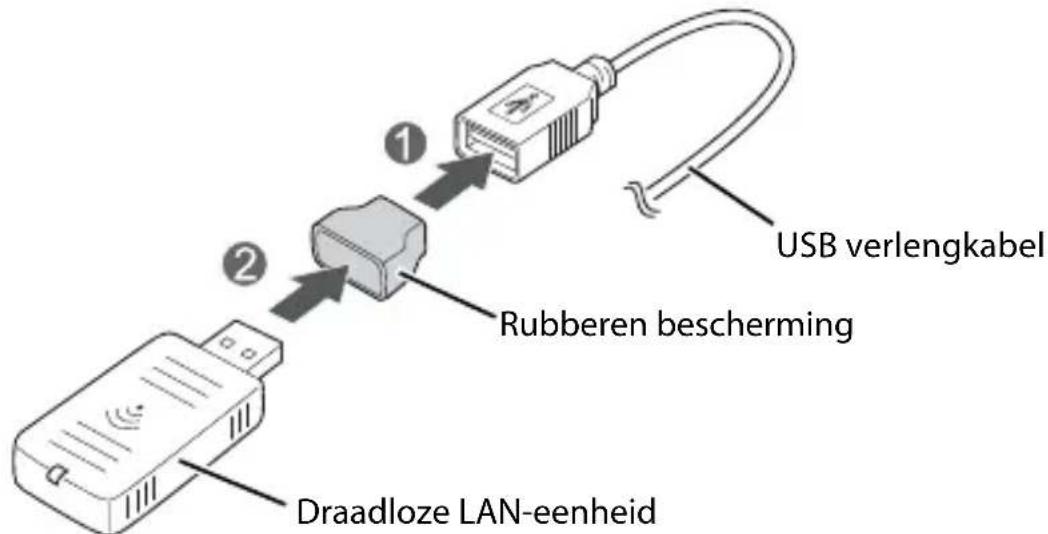

1. Bevestig de meegeleverde rubberen bescherming aan de connector van de USB-verlengkabel, aan de kant waar de draadloze LAN-eenheid bevestigd zal worden, om te voorkomen dat de module los gaat.
2. Steek de draadloze LAN-eenheid in de connector van de kabel.

Let op:

Pas de positie van de rubberen bescherming zo aan dat de beschrijving op de zijkant van de draadloze LAN-eenheid niet bedekt is.

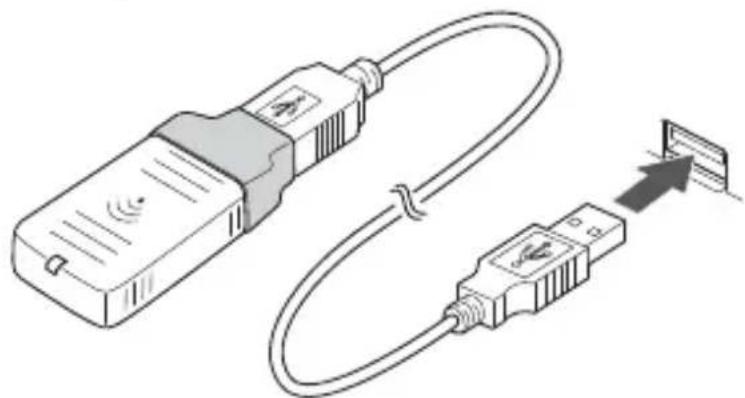

1. Steek de USB-verlengkabel in de USB-poort van de printer.

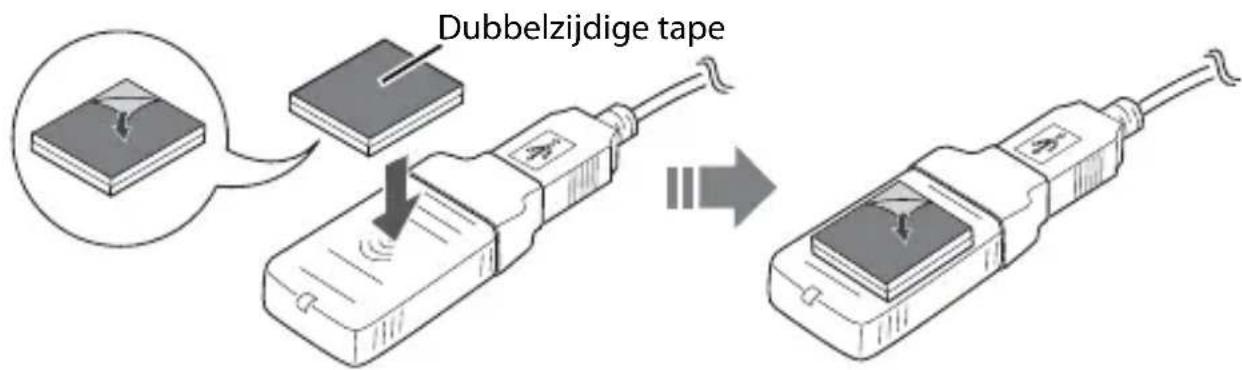

Als u de draadloze LAN-eenheid wilt vastmaken, snijd dan de meegeleverde dubbelzijdige tape op maat en plak deze op de eenheid. Plaats de eenheid op een plaats waar het goed kan communiceren.

Verbinding maken met het netwerk

Raadpleeg voor het aansluiten van de TM-printer op het netwerk met dit product de "OT-WL02 Technical Reference Guide (Technische referentiegids)".

De OT-WL02 Technical Reference Guide (Technische referentiegids) kan worden

gedownload van de volgende URL:

Indicaties op de draadloze LAN-eenheid

De positie van de draadloze LAN-indicator is afgebeeld in de afbeelding hieronder.

Draadloze LAN-indicator

:Knipperend :Aan :Uit

Status Indicator voor draadloos	LAN
De draadloze LAN-eenheid is nicht op de printer aangesloten. Of de voeding van de printer staat UIT.	☐
De draadloze LAN-eenheid is op de printer aangesloten en in bedrijf.	■ Blauw
De draadloze LAN-eenheid is op de printer aangesloten en in bedrijf. Deze eenheid communiceert op het network.	Blauw (snel knipperend)
Er is een fout opgetreden. Schakel de printeruit, installer de draadloze LAN-eenheid opnieuw, en schakel daarna de printer in.	Blauw (langzaam knipperend)

EPSON is een gedeponeerd handelsmerk van Seiko Epson Corporation. Exceed Your Vision is een gedeponeerd handelsmerk of handelsmerk van Seiko Epson Corporation.

Alle andere handelsmerken zijn eigendom van hun respectievelijke eigenaren en worden alleen gebruikt voor identificatiedoeleinden.

Productinformatie is onderhevig aan veranderingen zonder voorafgaande melding.

© Seiko Epson Corporation 2015-2016. Alle rechten voorbehouden.
