Produkttyp	Thermodrucker für Tickets (Modell TM-T20III)
Hauptfunktionen	Druck von Kassenbons, drahtlose Netzwerkkonnektivität über optionale Einheit OT-WL02
Konnektivität	Wi-Fi 802.11b/g/n, USB-Anschluss für direkte Verbindung zum Drucker oder über Verlängerungskabel
Kompatibilität	Computer mit integrierter Wi-Fi-Funktion, Zugangspunkte, EPSON TM-Drucker mit USB-Anschluss
Drahtlossicherheit	Nutzungsempfehlungen: Standard-SSID ändern, komplexen Verschlüsselungsschlüssel verwenden (13+ Zeichen)
Leuchtanzeigen	Blaue LED an der drahtlosen Einheit: aus (nicht verbunden), leuchtet (verbunden betriebsbereit), schnelles Blinken (Fehler), langsames Blinken (Kommunikation)
Stromversorgung	Wird vom Drucker über den USB-Anschluss mit Strom versorgt (nicht separat angegeben)
Abmessungen (ca.)	Drahtlose Einheit: ca. 50 x 30 x 15 mm (ohne Kabel)
Gewicht (ca.)	Drahtlose Einheit: ca. 20 g
Betriebstemperatur	5 bis 40 °C (nicht angegeben, Schätzung für den Innenbereich)
Betriebsluftfeuchtigkeit	20 bis 80 % relative Luftfeuchtigkeit (nicht kondensierend, Schätzung)
Marke und Modell	EPSON TMT20III (Drucker) mit drahtloser Netzwerkeinheit OT-WL02
Zugehörige Dokumente	OT-WL02 Technical Reference Guide zum Download verfügbar
Pflege und Reinigung	Mit einem trockenen, weichen Tuch reinigen; Flüssigkeiten vermeiden; vor der Reinigung trennen
Betriebssicherheit	Nur mit kompatiblen Druckern verwenden; nicht Wasser oder extremen Temperaturen aussetzen

Häufig gestellte Fragen - TMT20III EPSON

Wie verbinde ich die drahtlose Netzwerkeinheit mit meinem EPSON TM-Drucker?

Stecken Sie die drahtlose Netzwerkeinheit direkt in einen freien USB-Anschluss des Druckers oder verwenden Sie das mitgelieferte USB-Verlängerungskabel. Stellen Sie sicher, dass der Drucker eingeschaltet ist. Die blaue LED leuchtet dauerhaft, wenn die Verbindung hergestellt ist.

Was bedeutet die blinkende blaue LED an der drahtlosen Einheit?

Langsames Blinken zeigt an, dass die Einheit im Netzwerk kommuniziert. Schnelles Blinken bedeutet einen Fehler: Schalten Sie den Drucker aus, installieren Sie die Einheit neu und schalten Sie ihn wieder ein.

Kann ich die drahtlose Einheit mit jedem Wi-Fi-Zugangspunkt verwenden?

Ja, sofern der Zugangspunkt IEEE 802.11b/g/n-kompatibel ist. Die Kommunikationsmodi können durch die Spezifikationen des angeschlossenen Geräts eingeschränkt sein.

Wie konfiguriere ich die Wi-Fi-Sicherheit auf der OT-WL02-Einheit?

Verwenden Sie eine andere SSID als die Standardeinstellung und wählen Sie einen Verschlüsselungsschlüssel (WPA2 empfohlen) mit mindestens 13 Zeichen, der Buchstaben, Zahlen und Symbole mischt. Vermeiden Sie Wörter aus dem Wörterbuch.

Was tun, wenn sich die drahtlose Einheit nicht mit dem Drucker verbindet?

Überprüfen Sie, ob der Drucker eingeschaltet ist und der USB-Anschluss funktioniert. Versuchen Sie, die Einheit neu einzusetzen oder das Verlängerungskabel zu verwenden. Bleibt die LED aus, ist der Drucker möglicherweise ausgeschaltet oder der Anschluss defekt.

Kann ich die drahtlose Einheit an einer Wand oder Halterung befestigen?

Ja, verwenden Sie das mitgelieferte Befestigungsband. Schneiden Sie es auf die gewünschte Länge zu und befestigen Sie die Einheit an einem Ort mit guter Wi-Fi-Kommunikation, unter Vermeidung von metallischen Hindernissen.

Wo finde ich die ausführliche technische Anleitung für die OT-WL02?

Der OT-WL02 Technical Reference Guide kann von der EPSON-Website heruntergeladen werden. Die Download-Adresse ist in der Druckeranleitung angegeben.

Welche Gerätetypen können über diese Einheit mit dem Drucker verbunden werden?

Computer mit integrierter Wi-Fi-Funktion und standardmäßige Zugangspunkte. Mobile Geräte (Smartphones, Tablets) können sich verbinden, wenn der Drucker als Zugangspunkt konfiguriert ist (hier nicht näher erläutert).

Wie reinige ich die drahtlose Netzwerkeinheit?

Trennen Sie die Einheit und wischen Sie sie mit einem trockenen, weichen Tuch ab. Verwenden Sie keine Flüssigkeiten, Lösungsmittel oder Scheuermittel.

Verbraucht die drahtlose Einheit zusätzliche Energie?

Nein, sie wird direkt über den USB-Anschluss vom Drucker mit Strom versorgt. Stellen Sie sicher, dass der Drucker über eine ausreichende Stromversorgung für die Einheit verfügt.

BEDIENUNGSANLEITUNG TMT20III EPSON

Benutzerhandbuch. 11

Bei diesen Produkt handelt es sich um ein WLAN-Kabelset für Epson TM Drucker. Überprüfen Sie im Druckerhandbuch o.a., ob diesen Produkt mit ihrem Drucker kompatibel ist.

Dieses Handbuch enthalt Informationen über die Installation und die grundlegenden Funktionen, um eine sichere und effektive Nutzung dieser Produkte zu ermögen.

Bittelesen Sie theses Handbuch sorgfältig durch und bewahren Sie es leicht zugänglich auf, damit Sie bei Fragen schnelle Hilfe finden.

Vorsichtsmaßnahmen bei der Verwendung

Sicherheitshinweise zur Verwendung von Wireless LAN

(Wichtige Informationen zu Verbraucherrechten und Datenschutz)

Der Vorteil der Verwendung von Wireless LAN im Gegensatz zu einem LAN-Kabel ist, dass Informationen über Radiowellen ausgetaucht werden und eine Netzwerkverbindung ganz einfach ist, wenn sich das Gerät im Empfangsbereich der Signale befindet. Ein Nachteil damit ist, dass sich elektromagnetische Wellen innerhalb eines bestimmten Bereiches auch durch Hindernisse, wie Wände, ausbreiten und, falls keine Gegenmaßnahmen getroffen werden, es zu einem der folgenden Probleme kommt können:.

Abfangen von übertragenen Daten

Dritte können möglicherweise die drahtlose Übertragung ohne Authenticationierung empfangen, und so persönliche Informationen erhalten, wie beispielsweise IDs, Kennwörter oder Kreditkartennummern, oder den Inhalt persönlicher E-Mailnachrichten abfangen.

• Unautorisierter Zugriff auf das Netzwerk

Dritte konnten möglicherweise ohne Erlaubnis auf ein persönliches oder innerbetriebliches Netzwerk zugreifen und folgende Aktionen ausführten:

• Personliche Daten oder geheime Informationen abrufen (Durchsickern von Daten/Informationen)
• Annahme einer falschen Nutzeridentität, um gezielt Fehlinformationen zu senden (Nachahmer)
• Den Inhalt empfangener Daten verändern oder manipulieren und unbemerkte weiterleiten (Fälchung)
• Einen Computervirus einschleusen, der Datenverlust oder Systemausfälle hervorruft (Schädigung)

Das mögliche Auftreten dieser Probleme kann anfangs durch die Sicherheitseinstellungen des Wireless LAN-Produktes bedingt sein, die Wahrscheinlichkeit verringgert sich aber durch die Verwendung, Denn die Wireless LAN-Karte und der Zugriffspunkt verfügen über spezielle Sicherheitseinrichtungen zur Behebung dieser Probleme. Nehmen Sie these Produkte nur in Betrieb, nach dem Sie die Sicherheitseinstellungen nach eigenem Ermessen und unter ihrer eigenen Verantwortlichkeit vorgenommen haben, und sich der möglicherweise durch ein Nichtvornehmen der Sicherheitseinstellungen auftretenden Probleme vollständig bewusst sind.

Hinweise zur Einstellung der SSID (Service Set Identifier)

Aus Sicherheitsgründen sind bei der Einstellung der SSID folgende Vorsichtsmaßnahmen zu beachten.

• Andern Sie die SSID von der Grundeinstellung aus.
• Geben Sie keine Texte ein, durch die der Eigentümer als SSD identifiziert werden kann.

Hinweise zur Einstellung des kryptographischen Schlüssels

Aus Sicherheitsgründen sind bei der Einstellung des kryptographischen Schlüssels folgende Vorsichtsmaßnahmen zu beachten.

• Vermeiden Sie möglichst die Verwendung von Begriffen aus einem Wörterbuch.
• Kombinierten Sie bedeutungslose alphanumericische Zeichen und Symbole.
• Verwenden Sie möglichst Texte aus mindestens 13 Zeichen oder mehr, oder von 20 oder mehr Zeichen.

Anschließbare Geräte

Dieses Produkt kann in Übereinstimmung mit IEEE 802.11b, 802.11g und 802.11n an folgende andere Produkte angeschlossen werden.

• Computer mit integrierten Wireless LAN-Funktion
  Zugangspunkte

Allerdings können die verfügbaren Kommunikationsmodi je nach Spezifikation der angeschlossenen Geräte beschränkt sein.

Anschlieben des Wireless LAN-Geräts

Sie können das Wireless LAN-Gerät direkt oder mit dem USB-Veränderungskabel an den Drucker anschließen.

Wenn Sie das Wireless LAN-Gerät direkt anschlieben und damit Interferenzen mit anderen Kabeln verursacht werden oder die Kommunikation unzureichend ist, verwenden Sie das mitgelieferte USB-Verlängerungskabel.

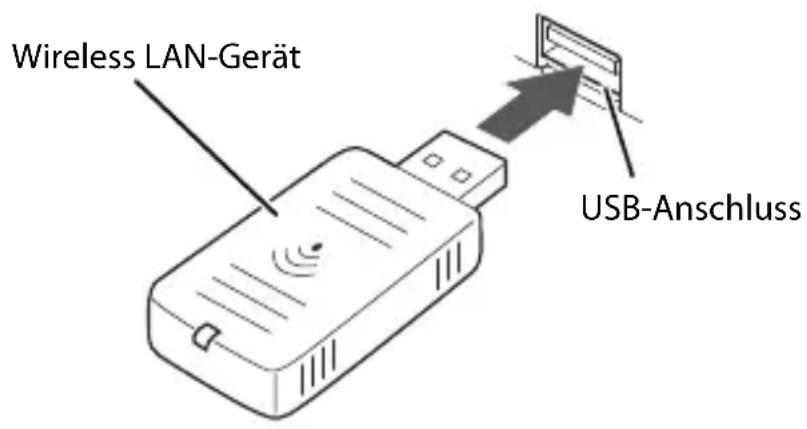

Direktes Verbinden des Geräts mit dem Drucker

Stecken Sie das Wireless LAN-Gerät in einen USB-Anschluss des Druckers ein. Die Position des USB-Anschlusses kann sich je nach Druckermodell untersreiben. Details finden Sie im Benutzerhandbuch des jeweiligen Druckers.

Verwendung des USB-Verlängerungskabels

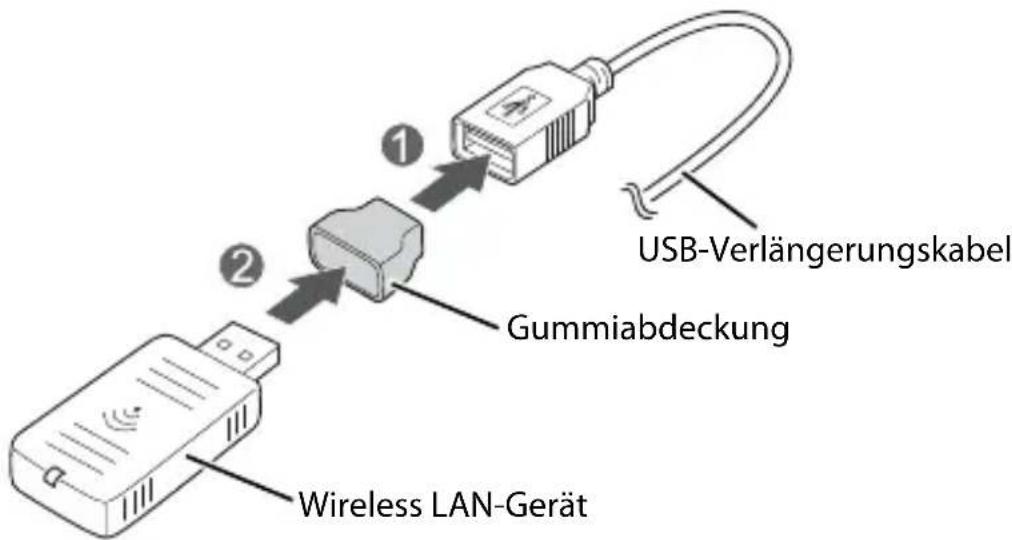

1. Bringen Sie die mitgelieferte Gummabdeckung am Anschluss des USB-Veränderungskabels an, in welches das Wireless LAN-Gerät eingesetzt werden soll, um zu verhindern, dass sich das Gerät offen kann.

2. Stecken Sie das Wireless LAN-Gerät in Anschluss des Kabels ein.

Gefahr:

Passen Sie die Position der Gummiabdeckung so an, dass die Beschreibung des Etiketts auf der Rückseite des Wireless LAN-Geräts nicht abgedeckt wird.

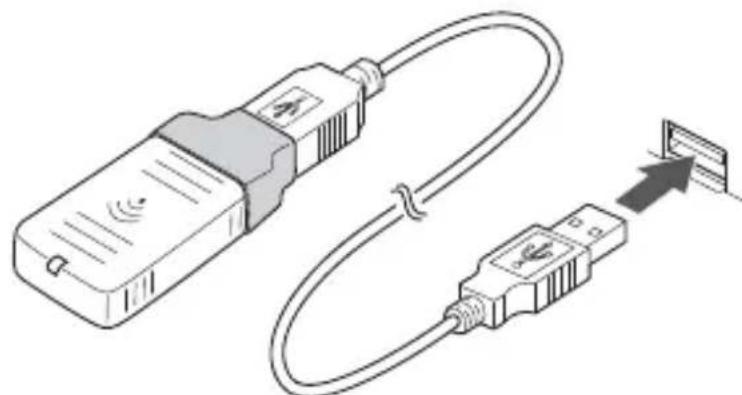

1. Verbinden Sie das USB-Veränderungskabel mit dem USB-Anschluss des Druckers.

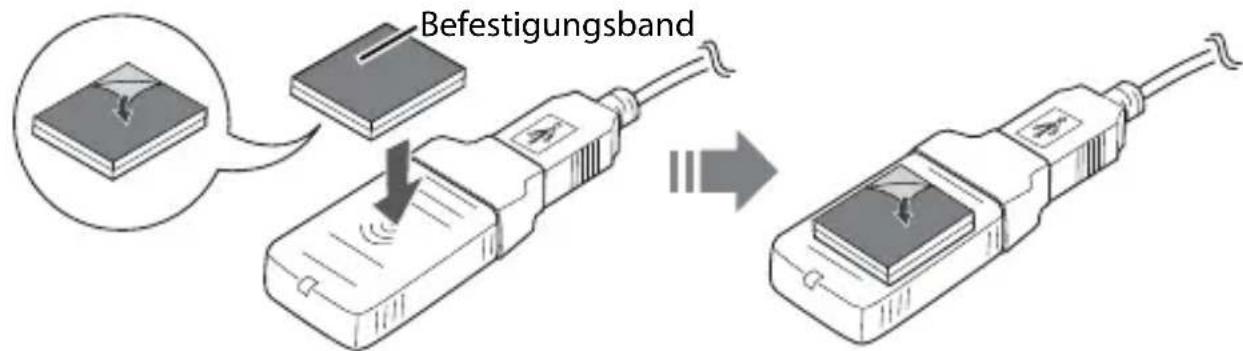

Wenn Sie das Wireless LAN-Gerät irgendwo fest anbringen möchten, schneiden Sie das mitgelieferte Befestigungsband passend, bringen Sie es auf dem Gerät an und befestigen Sie das Gerät an einem Ort, der eine gute Kommunikation ermöglich.

Verbindung mit einem Netzwerk

Wie Sie einen TM Drucker mit thisem Gerät mit dem Netzwerk verbinden, wird in der "OT-WL02 Technical Reference Guide (Technischen Anleitung)" beschreiben.

Das technische OT-WL02 Technical Reference Guide (Technischen Anleitung) kann unter der folgenden URL heruntergeladen werden:

Bedeutung der Wireless LAN-Anzeige

Die Position der Wireless LAN-Anzeige wird in der unterstehenden Abbildung dargestellt.

Wireless LAN-Anzeige

: Blinken

: Ein

:Aus

Status Wireless LAN-Anzeige
Das Wireless LAN-Gerät ist nicht mit dem Drucker verbunden. Oder der Drucker wird nicht mit Strom versorgt.	☐
Dieses Wireless LAN-Gerät ist mit dem Drucker verbunden und in Betrieb.	■ Blau
Dieses Wireless LAN-Gerät ist mit dem Drucker verbunden und in Betrieb.Dieses GerätCOMMUNIZIER in einem Netzwerk.	■ Blau(Schnelles Blinken)
Es ist ein Fehler aufgetreten. Schalten Sie den Drucker aus, installmenten Sie das Wireless LAN-Gerät neu und schalten Sie den Drucker dann ein.	■ Blau(Langsames Blinken)

EPSON ist ein eingetragenes Warenzeichen der Seiko Epson Corporation.

Exceed Your Vision ist ein eingetragenes Warenzeichen oder Warenzeichen der Seiko Epson Corporation.

Alle anderen Warenzeichen sind das Eigentum ihrer jeweiligen Eigentümer und werden nur zu Identifikationszwecken verwendet.

Produktinformationen können ohne vorherige Ankündigung geändert werden.

© Seiko Epson Corporation 2015-2016. Alle Rechte vorbehalten.
