BDROUT127 - Routeur BLACK & DECKER - Notice d'utilisation et mode d'emploi gratuit

Type de produit	Defonceuse plongeante (routeur)
Marque	Black & Decker
Modèle	BDROUT127
Usage prévu	Défonçage du bois et de ses dérivés (usage domestique)
Tension d'entrée	220-240 V AC
Fréquence	50/60 Hz
Puissance absorbée	1600 W
Vitesse à vide	6 000 - 22 000 min⁻¹
Taille de la pince de serrage	8 / 12 / 12,7 mm
Diamètre de fraise maximal	12,7 mm
Profondeur de coupe maximale	50 mm
Poids	11 kg
Double isolation	Oui (aucun fil de terre nécessaire)
Régulateur de vitesse	Oui, variateur intégré
Plongée	Oui, avec verrouillage de plongée
Guide parallèle	Oui, avec verrouillage
Guide de copiage	Oui
Adaptateur d'extraction de poussière	Oui
Lubrification	Non nécessaire (roulements lubrifiés à vie)
Entretien	Nettoyer avec un chiffon propre ; éviter les solvants
Garantie	24 mois (usage domestique)

FOIRE AUX QUESTIONS - BDROUT127 BLACK & DECKER

Comment changer la fraise sur la defonceuse BDROUT127 ?

Débranchez l'outil. Utilisez le verrouillage de broche pour bloquer l'arbre, puis desserrez l'écrou de la pince avec une clé. Insérez la nouvelle fraise en vous assurant que la queue correspond à la taille de la pince (8, 12 ou 12,7 mm). Serrez fermement l'écrou. Reportez-vous aux figures en page 4 de la notice.

Quelle est la profondeur de coupe maximale ?

La profondeur de coupe maximale est de 50 mm. Utilisez la tige fine de réglage de hauteur et l'indicateur de profondeur pour un réglage précis.

Puis-je utiliser des fraises de diamètre supérieur à 12,7 mm ?

Non, le diamètre maximal de la fraise est de 12,7 mm. L'utilisation de fraises plus grandes peut provoquer une perte de contrôle et des blessures.

Comment régler la vitesse de rotation ?

Tournez le régulateur de vitesse situé sur le dessus de l'outil. La plage de vitesse est de 6 000 à 22 000 tr/min. Adaptez la vitesse au matériau et au type de fraise.

La defonceuse dispose-t-elle d'un dispositif d'extraction de poussière ?

Oui, un adaptateur d'orifice à poussière est fourni. Branchez un aspirateur pour réduire les risques liés à l'inhalation de poussière.

Quels types de fraises puis-je utiliser ?

Vous pouvez utiliser des fraises à rainurer, à affleurer, à feuillurer, en V, à gorge, à moulure, à queue d'aronde, à chanfreiner, etc. Assurez-vous que la queue correspond à la pince et que le diamètre ne dépasse pas 12,7 mm.

Comment remplacer le cordon d'alimentation s'il est endommagé ?

Le cordon d'alimentation doit être remplacé par le fabricant ou un centre de service agréé Black & Decker pour éviter tout danger. Ne le remplacez pas vous-même.

Puis utiliser la defonceuse en mode stationnaire (fixe) ?

Non, l'outil est conçu pour une utilisation en mode plongée uniquement. Ne tentez pas de l'utiliser en mode stationnaire, car cela pourrait entraîner une perte de contrôle.

Comment entretenir la defonceuse ?

Débranchez l'outil avant tout entretien. Nettoyez les parties plastiques avec un chiffon propre et sec. N'utilisez pas de solvants. Les roulements sont lubrifiés à vie, aucune lubrification supplémentaire n'est nécessaire.

Que faire si l'outil ne démarre pas ?

Vérifiez que la prise est branchée et que le cordon n'est pas endommagé. Assurez-vous que le bouton marche/arrêt est en position de marche. Si le problème persiste, contactez un centre de service agréé Black & Decker.

MODE D'EMPLOI BDROUT127 BLACK & DECKER

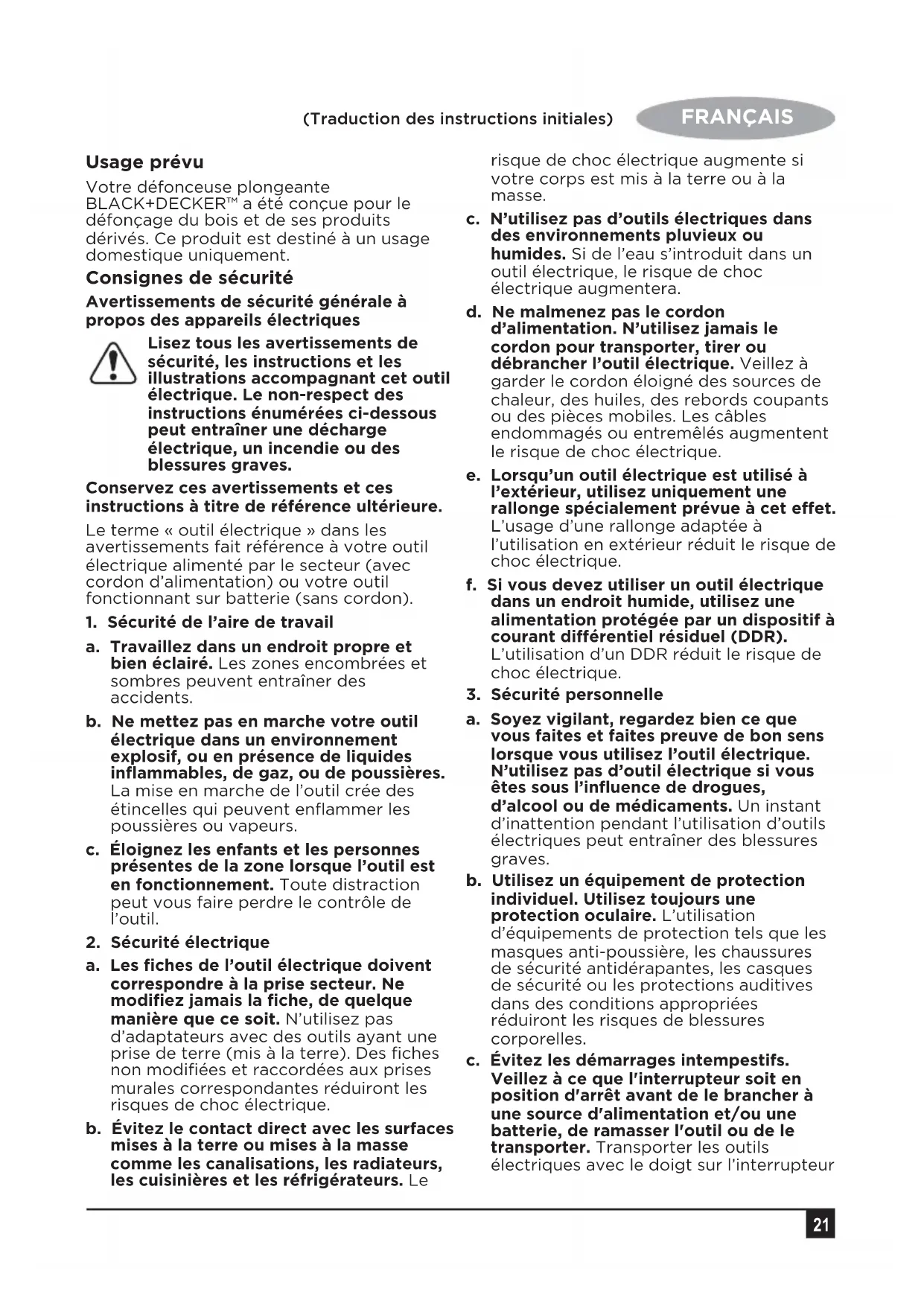

Votre defonceuse plongeante BLACK+DECKER a ete concue pour le defoncage du bois et de ses produits derives. Ce produit est destiné a un usage domestique uniquement.

Consignes de sécurité

Avertissements de sécurité générale à propos des apparèils électriques

Lisez tous les avertissements de sécurité, les instructions et les illustrations accompagnant cet outil électrique. Le non-respect des instructions enumeratedes ci-dessous peut entrainer une décharge électrique, un incendie ou des blessures graves.

Conservez ces avertissements et ces instructions à titre de référence ultérieure.

Le terme « outil électriche » dans les avertissements fait réference à votre outil électricque alimenté par le secteur (avec cordon d'alimentation) ou votre outil fonctionnant sur batterie (sans cordon).

1. Sécurité de l'aire de travail

a. Travailliez dans un endroit propre et bien éclairé. Les zones encombriées et certains peuvent entrainer des accidents.
b. Ne mettez pas en marche votre outil électrique dans un environnement explosif, ou en présence de liquides inflammables, de gaz, ou de poussières. La mise en marche de l'outil cree des étincelles qui peuvent enflammer les poussières ou vapeurs.
c. Eloignez les enfants et les personnes prsentes de la zone lorsque l'outil est en fonctionnement. Toute distraction peut vous faire perdre le contrôle de l'outil.
2. Sécurité électrique
a. Les fiches de l'outil electrique doivent correspondre à la prise secteur. Ne modifies jamais la fiche, de chaque manière que ce soit. N'utilise pas d'adaptateurs avec des outils ayant une prise de terre (mis à la terre). Des fiches non modifiées et raccordées aux prises murales correspondantes réduiront les risques de chic electrique.
b. Evitez le contact direct avec les surfaces mises à la terre ou mises à la masse comme les canalisations, les radiateurs, les cusinières et les réfrigerateurs. Le

risque de chocolélectrique augmente si voitré corps est mis à la terre ou à la masse.

c. N'utilise pas d'outils electriques dans des environnementes plouvieux ou humides. Si de l'eau s'introduit dans un outil electrique, le risque de chocolélectrique augmentera.
d. Ne malmenez pas le cordon d'alimentation. N'utilisez jamais le cordon pour transporter, tirer ou débrancher l'outil électrique. Veillez à garder le cordon éloigné des sources de chaleur, des huiles, des rebords coupants ou des pieces mobiles. Les cables endommages ou entremelés augmentent le risque de chic électrique.
e. Lorsqu'un outil electrique est utilisé à l'extérieur, utilisez uniquement une rallonge spécialement prévue à cet effet. L'utilisation en extérieur réduit le risque de chic electrique.
f. Si vous doivent utiliser un outil électrique dans un endroit humide, utiliser une alimentation protégée par un dispositif à courant différentiel résiduel (DDR). L'utilisation d'un DDR réduit le risque de chic électrique.
3. Sécurité personnelle
a. Soyez vigilant, regardez bien ce que vous faites et faites preuve de bon sens lorsque vous utilisez l'outil electrique. N'utilisez pas d'outil electrique si vous etes sous I'influence de drogues, d'alcool ou de medicaments. Un instant d'inattention pendant l'utilisation d'outils electriques peut entrainer des blessures graves.
b. Utilisez un équipement de protection individuel. Utilisez toujours une protection oculaire. L'utilisation d'équipements de protection tels que les masques anti-poussière, les chaussures de sécurité antidérapantes, les casques de sécurité ou les protections auditives dans des conditions appropriées réduiront les risques de blessures corporelles.
c. Evitez les démarrages intempestifs. Veiliez à ce que l'interrupteur soit en position d'arrêt avant de le brancher à une source d'alimentation et/ou une batterie, de ramasser l'outil ou de le transporter. Transporter les outils ELECTriques avec le doigt sur l'interrupteur

ou brancher les outils electriques avec l'interrupteur en position de marche peut entrainer des accidents.
d. Retirez toute clé de sécurité ou autre clé de réglage avant demettre l'outil électrique en marche. Laisser une clé à molette ou une clé sur une partie rotative de l'outil électrique peut engendrer des blessures corporelles.
e. Ne vous penchez pas trop. Gardez en permanence une position stable et un bon équilibre. Cela permet un meilleur contrôle de l'outil électrique dans des situations imprévues.
f. Portez des vêtements appropriés. Ne portez pas des vêtements amples ou des bijoux. Tenez vos cheveux et vêtements éloignés des pièces mobiles. Les vêtements amples, les bijoux ou les cheveux longs peuvent être happés par les pièces mobiles.
g. Si des accessoires destinés au raccordement d'installations d'extraction et de recueil de la poussière sont fournis, assurez-vous qu'ils sont correctement raccordés et utilisés. L'utilisation d'un collecteur de poussière peut réduire les dangers associés à la présence de poussières.
h. Ne pensez pas que la familiarité que vous avez acquise en utilisant fréquement des outils vous permet d'être complaisant et d'ignorer les principes de sécurité concernant l'utilisation des outils. Une action imprudente peut cause de graves blessures en une fraction de seconde
4. Utilisation et entretien d'un outil électrique
a. Ne forcez pas l'outil electrique. Utilisez l'outil electrique adapté à votre travail. L'outil adapte est plus efficace et moins dangereux s'il est utilisé à la vitesse pour laquelle il a été concu.
b. N'utilise pas l'outil si l'interrupteur ne le met pas en position de marche et d'arrêt. Tout outil qui ne peut être contrôle par l'interrupteur est dangereux et doit être réparé.
c. Débranche la fiche de la source d'alimentation et/ou retirez la batterie de l'outil avant de procéder à tout réglage, de remplaçer des accessoires ou de ranger les outils électriques. Ces mesures de sécurité préventives réduisent le risque de démarrage accidentel de l'outil électrique.

d. Conservez les outils electriques inutilisés hors de la portée des enfants et ne laissez pas de personnes non familiarisées avec l'outil ou ces instructions utiliser l'outil electrique. Les outils electriques sont dangereux pour les utilisateurs in experimentés.
e. Faites la maintenance des outils électriques et des accessoires. Vérifiez l'absence de mauvais alignment ou d'arrêt des pieces mobiles, d'endommagement ou de toute autre condition susceptible d'affector l'utilisation de l'outil. Si l'outil électrique est endommagé, faites-le réparer avant de l'utiliser. De nombreux accidents sont dus à des outils électriques mal entretenus.
f. Maintenez les outils de coupe aiguisés et propres. Les outils de coupe bien entretenus aux bords aiguisés sont moins susceptibles de se coincer et plus facies à contrôler.
g. Utilisez l'outil electrique, les accessoires et les meches de l'outil etc., conformement à ces instructions ennant en compte des conditions de travail et de la tâche à réaliser. L'utilisation de l'outil electrique pour des opérations différentes de celles pour lesquelles il a été concu peut entraîner une situation dangereuse.
h. Maintenez les poignées et les surfaces de préhension séches, propres et exemples d'huile et deGRAisse.Des poignées et des surfaces de préhension glissantes ne permettent pas de manipuler l'outil en toute sécurité et de le contrôle dans des situations inattendues.

5. Réparation

a. Faites réparer vous outil électricque par un réparateur agréé utiliser uniquement les pièces de rechange identiques. Cela permettra de garantir la sécurité de l'outil électricque.

Avertissements de sécurité générale de l'outil

Avertissement! Avertissements de sécurité supplémentaires pour les defonceuses

Tenez l'outil electrique uniquement par les surfaces isolées à cet effet, car la lame de coupe peut entraire en contact avec son propre cordon d'alimentation. Si un cable « sous tension » est coupé, les pieces metalliques exposées de l'outil electrique risquent de transmettre le courant et d'infliger une décharge electrique à l'opérateur.

• Utilisez des serre-joints, un etau de serrage ou toute autre méthode pratique pour sécuriser etmaintenir la pièce àtraiter sur une plate-forme stable. Le fait de tener la pièce àtraiter avec votre main ou de l'appuyer contre votre corps la rend instable et peut provoquer une perte de contrôle.

Avertissement! Le contact avec la poussière ou son inhalation découulant de travaux de défonçage

peut être nuisible à la santé de l'opérateur et des spectateurs évientuels. Portez un masque anti-poussière spécialement concu pour protégger contre la poussière et les vapeurs et assurez-vous que les personnes représentes dans la zone de travail sont également protégées.

• Retirez soigneusement toute la poussière après le défonçage.
  Utilisez uniquement des frais ayant un diamètre de queue égal à la taille de la pince de serrage installée dans l'outil.
  Utilisez uniquement des praises adaptées à la vitesse à vide de l'outil.
• N'utilisez jamais de praises d'un diamètre supérieur au diamètre maximal spécifique dans la section Données techniques.
  Utilisez toujours l'outil en position inversée.
  Refer to Fig1-2 on page 4 for changing the collet.
• N'essayez pas d'utiliser l'outil en mode stationnaire.
• Si le cordon d'alimentation est abimé, il doit être remplace par le fabricant ou un centre de services agrée BLACK+DECKER afin d'éviter tout danger.
• Soyez particulièrement attentif lorsque vous défoncez de la peinture qui puisse être à base de plomb ou lorsque vous défoncez du bois pouvant produit de la poussière toxique :

• Ne laisses pas les enfants ou les femmes enceintes pénétrer dans la zone de travail.

• Ne mangez pas, ne buvez pas et ne fumez pas dans la zone de travail.

• Débarrasssez-vous dûment de toute particule de poussière ou de tout autre débris.
• L'utilisation prévue est décrite dans leprésent manuel. L'utilisation d'un accessoire ou d'une piece jointe ou l'exécution de toute opération avec cet outil autre que ceux qui sont recommends dans ce mode d'emploi peut partager un risque de blessure.

Sécurité d'autrui

• Cet apparéil/outil n'est pas prévu pour être utilisé par des personnes (y compris les enfants) représentant des capacités physiques, sensorielles ou mentales réduites, ou manquant d'expérience et de connaissances, sans surveillance ou sans avoir reçu d'instructions concernant l'utilisation de l' apparéil de la part d'une personne responsable de leur sécurité.
• Les enfants doivent être surveillés pour s'assurer qu'ils ne jouent pas avec l'outil.

Risques résiduels

Il se peut que des risques résiduels additionnels non inclus dans les avertissements de sécurité du present manuel surviennent lors de l'utilisation de l'outil. Ces risques peuvent provenir d'une utilisation inappropriée ou prolongée, etc.

Malgré l'application des instructions de sécurité en vigueur et la mise en œuvre des dispositifs de sécurité, certains risques résiduels ne peuvent etre évités. Ces risques comprennent:

• Des blessures provoquées par le contact avec des pieces mobiles / rotatives.
• Des blessures provoquées lors du changement des pieces, forets ou accessoires.
• Des blessures provoquées par un usage prolongé d'un outil. Assurez-vous prendre régulièrement des pauses lors d'un usage prolongé d'un outil.

• Des troubles de l'audition.

• Des blessures provoquées lors du changement des pieces, forets ou accessoires.

• Des blessures provoquées par un usage prolongé d'un outil. Assurez-vous prendre régulièrement des pauses lors d'un usage prolongé d'un outil.
• Des troubles de l'audition.
• Il existe des risques pour la santé causés par l'inhalation de poussière qui se développement lors de l'utilisation de votre outil (exemple : travailler avec du bois, en particulier du chêne, du hêtre ou du MDF).

Étiquettes de l'outil

L'étiquette de votre outil peut composer les symboles suivants avec le code de date :

Position du code de la date

Le code de date qui comporte également l'année de fabrication est imprimé sur le logement.

Exemple :

2017 XX JN

Année de fabrication

Sécurité électrique

Cet outil dispose d'une double isolation; par conséquent,aucun fil de terre n'est nécessaire. Vérifie toujours que l'alimentation du secteur correspond à celle de la plaque signalétique.

• Si le cordon d'alimentation est abimé, il doit être remplace par le fabricant ou un centre de services agrée BLACK+DECKER afin d'éviter tout daner.

Fonctionnalités

1. Couvercle de brosse
2. Bouton maitre
3. Bouton
4. Régulateur de vitesse
5. Tige fine de réglage de hauteur
6. Bouton de verrouillage de barre d'arrêt
7. Verrouillage de la broche
8. Regleur dynamique
9. Indicateur de profondeur
10. Embout
11. Bouton de verrouillage de guide parallele
12. Bouton de verrouillage
13. Gachette
14. Bouton de verrouillage de la plongée
15. Guide de copiage
16. Adaptateur de l'orifice à poussière
17. Pince de serrage
18. Goupille de centrage
19. Roue de copiage
    20.Crémaillere de guide
20. Tige de guidage
21. Poignée, surface isolée

Fprises (en option)

Description	Application
Fraise à rainurer droite (1)	Rainures et feuillures
Fraise à affleurer (2)	Affleurage de stratifiés ou de bois durs ; profilage précis à l'aide d'un gabarit
Fraise à feuillurer (3)	Feuillures sur des pieces droites ou courbées
Fraise à rainurer en V (4)	Rainures, gravures et rebords vec moulure décorative
Fraise à gorge (5)	Gorges, gravures et rebords avec moulure décorative
Fraise à gorge à roulement (6)	Moulure à bord décorative
Fraise à double moulure à roulement (7)	Moulure à bord décorative
Fraise à moulurer (8)	Rebords arrondis
Fraise à queue d'aronde (9)	Assemblages à queue d'aronde
Fraise à chanfreiner (10)	Rebords avec chanfrein

Entretien

Avertissement! Le produit ne doit jamais etre branchéaune source d'alimentation lors du montage de

pièces, des réglages, du nettoyage, d'une opération d'entretien ou lorsqu'il n'est pas utilisé. Débrancher le produit permet d'éviter un démarrage accidentel pouvant provoquer des blessures graves.

Avertissement!Utilisez
exclusivement des pieces
identiques a celles d'origine pour

les réparations. L'usage de toute autre piece pourrait creer une situation dangereuse ou endommager l'outil.

• Evitez d'utiliser des solvants lors du nettoyage des parties plastiques. La plupart des matieres plastiques sont sensibles aux divers types de solvants commerciaux et peuvent et neuvent etendommagées par leur usage. Utilisez des chiffons propres pour nettoyer la saleté, la poussière de carbone, etc.

Avertissement! Ne permettez àaucun moment que des liquides defreins,de l'essence,des produits a

base de petrole, des huiles pénetrantes, etc., n'entrent en contact avec les parties plastiques. Ces produits contiennent des agents chimiques qui peuvent affaibrir, endommager ou détruire le plastique.

• Les outils ELECTriques utilisés sur des composants en fibre de verre, des panneaux muraux, du plâtre de rebouchage ou du plâtre sont susceptibles de partager une usure accélérée et une defaillance prématurée, car les copeaux de fibre de verre et les surfaces meulées sont très abrasifs pour les roulements, les balais, les commutateurs, etc. Nous avons élargi nos travaux sur ces types de matières.

Avertissement! Portez en permanence des lunettes de sécurité ou des lunettes de

protection avec des protections laterales pendant le fonctionnement de l'outil électrique. Si l'opération cree de la poussiere, portez également un masque anti-poussiere.

• Si le cordon d'alimentation est abimé, il ne doit être remplaceé que par le

fabricant ou un centre de services agreeé afin d'éviter tout danger. Contactez un centre de service agreeé.

• Pour davantage de sécurité et fiabilité, toutes les réparations doivent être effectuees par un centre de service agreé RYOBI.

Lubrification

Tous les roulements de l'outil sont suffisamment lubrifiés avec un lubrifiant de très bonne qualité pour toute la durée de vie de l'outil dans des conditions de fonctionnement normales. C'est jusquoi aucune lubrification n'est requise.

Respect de l'environnement

Faites recycler les matieres premières au lieu de les jeter comme de simples déchets menagers. L'appareil, les accessoires et l'emballage doivent être collectés pour un recyclage respectueux de l'environnement.

Protection de l'environnement

Collecte séparée. Ce produit ne doit pas être jeté avec les déchets domestiques normaux.

Si vous decide de remplacer ce produit BLACK+DECKER, ou si vous n'en avez plus l'utilité, ne le jetez pas avec vos déchets domestiques Rendez-le disponible pour une collecte séparée.

La collecte séparée des produits et emballages usés permet le recyclage des articles afin de les utiliser à

nouveau. Le fait d'utiliser à nouveau des produits recyclés permet d'éviter la pollution environnementale et de réduire lademande de matières premières.

Les réglementations locales peuvent permettre la collecte séparée des produits électriques du foyer, dans des déchetteries municipales ou auprès du revendeur vous ayant vendu votre nouveau produit.

BLACK+DECKER fournit un dispositif permettant de collector et de recycler les produits BLACK+DECKER lorsqu'ils ont atteint la fin de leur cycle de vie. Pour pouvoir profiter de ce service, veuilles returner votre produit à un réparateur/agréé qui se chargea de le collector pour nous.

Pour connaître l'adresse du répartéur agrée le plus proche de chez vous, contactez le bureau BLACK+DECKER à l'adresse indiquée dans ce manuel. Vous pourrez aussi trouvez un liste des répartateurs agrésés de BLACK+DECKER et de plus amples détails sur notre service après-vente sur le site Internet à l'adresse suivante: www.2helpU.com

\section*{Caracteristiques techniques}

BDROUT127

Tension d'entrée V AC 220-240

Frequency Hz 50/60

Alimentation électrique W 1600

Vitesse à vide min -1 6,000 - 22,000

Taille de la pince de serrage 8/12/12,7 mm

Diamètre de fraise maximal mm 12,7

Profondeur de découpe maximale mm 50 mm

Poids kg 11 kg

Garantie

BLACK+DECKER you assure la qualite de ses produits et vous offre une garantie tres etendue. Ce certificat de garantie est un document supplémentaire et ne peut enaucun cas se substituer a vos droits legaux.

Si un produit BLACK+DECKER s'avere défectueux en raison de matériaux en mauvais état, d'une erreur humaine, ou d'un manque de conformité dans les 24 mois suivant la date d'achat, BLACK+DECKER garantit le remplacement des pieces défectueuses, la réparation des produits usés ou cassetés ou remplace ces produits à la convenance du client, sauf dans les circonstances suivantes:

• Le produit a été utilisé dans un but commercial, professionnel, ou a été loué.
• Le produit a eté mal utilisé ou avec néligence.
• Le produit a subi des dommages à cause de corps étrangers, de substances ou d'accidents.
• Des réparations ont été tentées par des techniciens ne faisant pas partie du service technique de BLACK+DECKER.

Pour avoir recours à la garantie, il est nécessaire de fournir une preuve d'achat au vendeur ou à un répartateur/agréé. Pour connaître l'adresse du répartateur agréé le plus proche de chez vous, contactez le bureau BLACK+DECKER à l'adresse indiquée dans ce manuel. Vous pourrez aussi trouver une liste de répartateurs agréés de BLACK+DECKER et de plus amples détails sur notre service après-vente sur le site Internet à l'adresse suivante: www.2helpU.com
