MODE D'EMPLOI ING 61TBK INDESIT

Ind.C.XXXX XXXX XXXX

Prod.N.86999XXXXXX S.N.XXXX XXXX XXXX

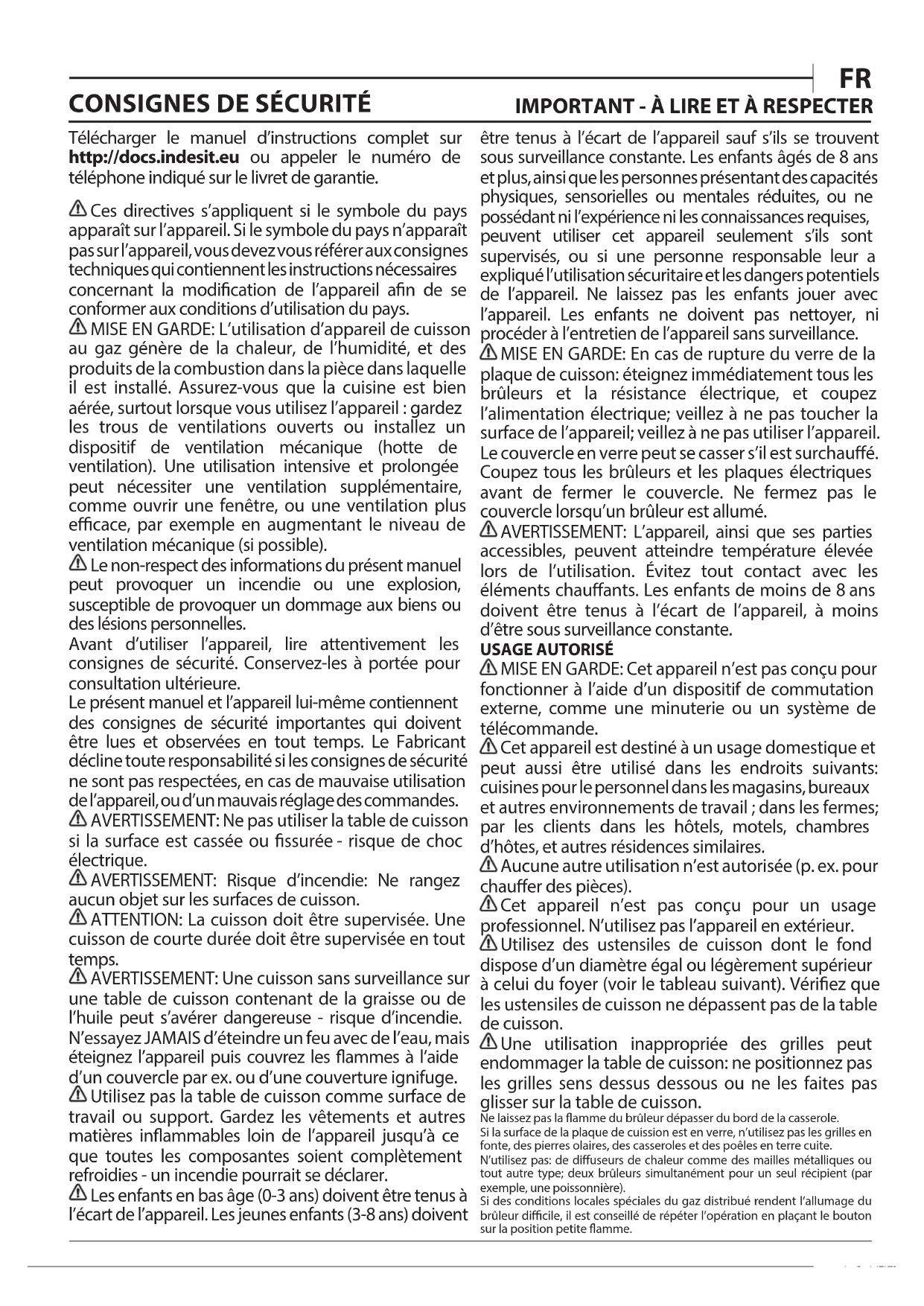

IMPORTANT - À LIRE ET À RESPECTER

Télécharger le manuel d'instructions complet sur http://docs.igesit.eu ou appeler le numero de téléphone indiqué sur le livre de garantie.

Ces directives s'appliquent si le symbole du pays apparait sur l'appareil. Si le symbole du pays n' apparait pas sur l'appareil, vous devez-vous reférer aux consignes techniques qui contiennent les instructions nécessaires concernant la modification de l'appareil afin de se conformer aux conditions d'utilisation du pays.
MISE EN GARDE: L'utilisation d'appareil de cuisson au gaz génére de la chaleur, de l'humidité, et des produits de la combustion dans la piece dans laquelle il est installé. Assurez-vous que la cuisine est bien aérée, surtout lorsque vous utilisez l'appareil : gardez les trouss de ventilations ouverts ou installez un dispositif de ventilation mécanique (hotte de ventilation). Une utilisation intensive et prolongée peut nécessiter une ventilation supplémentaire, comme ouvrir une fenêtre, ou une ventilation plus efficace, par exemple en augmentant le niveau de ventilation mécanique (si possible).
Le non-respect des informations du present manuel peut provoquer un incendie ou une explosion, susceptible de provoquer un dommage aux biens ou des léasons personnelles.
Avant d'utiliser l'appareil, dire attentivement les consignes de sécurité. Conserve-les à portée pour consultation ultérieure.
Le present manuel et l'appareil lui-même contiennent des consignes de sécurité importantes qui doivent être lues et observées en tout temps. Le Fabricant décline toute responsabilité si les consignes de sécurité ne sont pas respectées, en cas de mauvaise'utilisation de l'appareil, ou d'un mauvais réglage des commandes.
AVERTISSEMENT: Ne pas utiliser la table de cuisson si la surface est cassée ou fissurée - risque de chocolélectrique.
AVERTISSEMENT: Risque d'incendie: Ne rangez aucun objet sur les surfaces de cuisson.
ATTENTION: La cuisson doit être supervisee. Une cuisson de courte durée doit être supervisee en tout temps.
AVERTISSEMENT: Une cuisson sans surveillance sur une table de cuisson contenant de la graisse ou de l'huile peut s'avérer dangereuse - risque d'accendie.
N'essayez JAMAIS d'éteindre un feu avec de l'eau, mais éteignez l'appareil puis couvrez les flammes à l'aide d'un couvercle par ex. ou d'une couverture ignifuge.
Utilisez pas la table de cuisson comme surface de travail ou support. Gardez les vêtements et autres matières inflammables loin de l'appareil jusqu'à ce que toutes les composantes soient complètement refroidies - un incendie pourrait se déclarer.
Les enfants en bas âge (0-3 ans) doivent être tenus à l'écart de l'appareil. Les jeunes enfants (3-8 ans) doivent

etre tenus à l'écart de l'appareil sauf s'ils se trouvent sous surveillance constante. Les enfants âgés de 8 ans et plus, ainsi que les personnes représentant des capacités physiques, sensorielles ou mentales réduites, ou ne possédant ni l'expérience ni les connaissances requises, peuvent utiliser cet apparéil seulement s'ils sont supervisés, ou si une personne responsable leur a expliqué l'utilisation sécurité et les dangers potentiels de l' apparéil. Ne laissez pas les enfants jouer avec l' apparéil. Les enfants ne doivent pas nettoyer, ni procédé à l'entretien de l' apparéil sans surveillance.

MISE EN GARDE: En cas de rupture du verre de la plaque de cuisson: eteignez immediatement tous les bruleurs et la resistance electrique, et coupez l'alimentation electrique; veilles a ne pas toucher la surface de I'appareil; veilles a ne pas utiliser I'appareil. Le couvercle en verre peut se casser s'il est surchauffé. Coupez tous les bruleurs et les plaques electriques avant de fermer le couvercle. Ne fermez pas le couvercle lorsqu'un bruleur est allumé.

AVERTISSEMENT: L'appareil, ainsi que ses parties accessibles, peuvent atteindre température élevée lors de l'utilisation. Evitez tout contact avec les éléments chauffants. Les enfants de moins de 8 ans doivent être tenus à l'ecart de l'appareil, à moins d'être sous surveillance constante.

USAGE AUTORISÉ

MISE EN GARDE: Cet apparéil n'est pas conscience pour fonctionner à l'aide d'un dispositif de commutation externe, comme une minuterie ou un système de télécommande.

Cet apparéil est destiné à un usage domestique et peut aussi être utilisé dans les endroits suivants: cuisines pour le personnel dans les magasins, bureaux et autres environnementés de travail; dans les fermes; par les clients dans les hotels, motels, chambres d'hôtes, et autres résidences similaires.

Aucune autre utilisation n'est autorisée (p. ex. pour chauffer des pieces).

Cet appeareil n'est pas concu pour un usage professionnel. N'utilise pas l'appareil en extérieur.

Utilisez des ustensiles de cuisson dont le fond dispose d'un diametre égal ou légerement supérieur à celui du foyer (voir le tableau suivant). Vérifiez que les ustensiles de cuisson ne dépassent pas de la table de cuisson.

Une utilisation inappropriée des grilles peut endommager la table de cuisson: ne positionnez pas les grilles sens dessus dessous ou ne les faites pas glisser sur la table de cuisson.

Ne laissez pas la flamme du bruleur depasser du bord de la casserole. Si la surface de la plaque de cuission est en verre, n'utilise pas les grilles en fonte, des pierres olaires, des casseroles et des poëles en terre cuite.

N'utilise pas: de diffuseurs de chaleur comme des mailles métalliques ou tout autre type; deux brûleurs simultanément pour un seul récantient (par exemple, une poissonnière).

Si des conditions locales spéciales du gaz distribué rendent l'allumage du brûleur difficile, il est conseilé de repeter l'opération en plaçant le bouton sur la position petite flamme.

Avant d'installer une hotte au-dessus de la table de cuisson, veuillez vous reférer au manuel d'utilisation de la hotte qui spécifie les distances adéquates.

Les pieds de protection en caoutchouc appliqués sur les grilles sont une source de danger potentiel pour les jeunes enfants. Àpres avoir enlevé les grilles, assurez-vous que tous les pieds sont correctement installés.

INSTALLATION

Deux personnes minimum sont nécessaires pour déplacer et installer l'appareil - risque de blessure. Utilisez des gants de protection pour le déballage et l'installation de l'appareil - vous risquez de vous couper.
Les branchements électriques et le raccordement au gaz doivent être réalisés conformément aux reglementations locales.
L'installation, incluant l'alimentation en eau (selon le modele), et les connexions electriques, ainsi que les réparations, doivent être executées par un technicien qualifié. Ne procédez à aucune réparation ni àaucun remplacement de piece sur l'appareil autres que ceux spécifique indiqués dans le guide d'utilisation. Gardez les enfants à l'ecart du site d'installation. Avres avoir déballé l'appareil, assurez-vous qu'il n'a pas eté endommagé pendant le transport.En cas de probleme, contactez votre revendeur ou le Service Avres-Vente le plus proche. Une fois installé, gardez le matériel d'emballage (sacs en plastique, parties en polystyrene, etc.) hors de la portée des enfants -ils pourraient sétouffer. L'appareil ne doit pas etre branché a l'alimentation electrique lors de l'installation -vous pourriez vous electrocutter. Au moment de l'installation, assurez-vous que le cable d'alimentation n'est pas endommagé par l'appareil -vous pourriez vous electrocutter. Allumez l'appareil uniquement lorsque l'installation est terminée.
AVERTISSEMENT: Les modifications sur l'appareil et sur les méthodes d'installation sont essentielles pour utiliser l'appareil de façon sécurité et correctement dans tous les autres pays.
Utiliser des régulateurs de pression ajustats pour la pression de gaz indiquée dans les directives.
La piece doit être équipée d'un système d'évacuation d'air qui expulse les fumées de combustion.
La piècedoit aussi permettre une好消息 circulation d'air; l'air est nécessaire pour une combustion normale. La circulation d'air doit être au minimum de 2m^3 /h par kW de puissance instalée.
Le système de circulation d'air peut prendre l'air directement de l'extérieur en utilisant un tuyau avec une section transversale interieure d'au moins 100~cm ; l'ouverture ne doit pas pouvoir se bloquer facilement.
Le système peut aussi obtenir l'air nécessaire de façon indirecte, p. ex. d'une piece voisine munie de tuyaux pour la circulation d'air comme décrit plus haut. Cependant, ces pieces ne doivent pas etre une salle commune, une chambre a coucher, ou une piece qui presente un danger d'incendie.
Comme il est plus pesant que l'air, le gaz de petrole liquefiede reste au niveau du sol. Donc, les pieces

contenant des cylindres de GPL doivent etre équipées de bouches de ventilation qui permettent au gaz de s'échapper en cas de fuite. Donc, les cylindres de GPL, plein ou partiellement rempli, doivent etre installés ou entreprises dans des pieces ou entreprises qui se trouvent sous le niveau du sol (cave, etc.). Nous vous conseillons de garder dans la piece les cylindres utilisés seulement, places de façon à ne pas etre affecté par la chaleur produit par des sources externes (four, foyer, cuisine) qui pourrait faire monter la temperature du cylindre au dessus de 50^ Si vous éprouvez des problèmes pour tourner les boutons des brûleurs, veuillez contacter le Service Apre-vente pour replacer le bec du bruleur s'il est defectueux.

Les ouvertures utilisées pour la ventilation et la diffusion de la chaleur ne doivent jamais être obstruées.

Découpez le contour du meuble avant d'y insérer l'appareil, et enlevez soigneusement les copeaux et la sciure de bois.
Si l'appareil n'est pas installé au-dessus d'un four, un panneau séparateur (non compris) doit être installé dans le compartment sous l'appareil.

RACCORDEMENT AU GAZ

AVERTISSEMENT: Avant l'installation, assurez-vous que les conditions de distribution locale (nature et pression du gaz) sont compatibles avec les réglages de l'appareil.
Vérifiez que la pression de l'alimentation de gaz est conforme aux valeurs indiquées dans le tableau "Caracteristiques du brûleur".
AVERTISSEMENT: Les conditions de configuration pour cet apparéil sont indiquées sur l'étiquette (ou la plaque signalétique).
品 AVERTISSEMENT: Cet appeareil n'est pas raccordé a un dispositif d'évacuation des fumées. Il doit être installé et connecté conformément aux réglementations en vigueur en matière d'installation. Faire particulièrement attention aux normes d'aération.
Si les apparèils sont branchés à du gaz liquide, la vis de réglage doit être fixée aussi fermement que possible.
IMPORTANT: Si vous utilisez une bouteille de gaz, le cylindre oulerécapientde gazdoitétrecorrectement installee (orientation verticale).
AVERTISSEMENT: Cette opération doit être effectuee par un technicien spécialise.
Effectuez le raccordement au gaz à l'aide d'un flexible ou d'un tuyau en métal rigide uniquement.
Connexion à un tuyau rigide (cuivre ou acier) La connexion au système de gaz doit être effectuee de façon à ne pas placer de contrainte sur l'appareil. Il existe un raccord de tuyau en forme de L reglable sur la rampe d'alimentation de I'appareil et il est installe avec un joint afin d'eviter des fuites. Le joint d'etanchete doit toujours etre remplace lorsqu'on remplace le raccord de tuyauterie (le joint est fourni avec I'appareil).Le raccord de tuyauterie de I'alimentation de gaz est un raccord cylindrique male avec un filament de 1/2.
Connexion d'un tuyau en acier inoxydable sans joint flexible à une fixation filtée. Le raccord de tuyau

d'alimentation de gaz est une fixation malé cylindrique de gaz filtée de dimension 1/2. Ces tuyaux doivent être installés de façon à ne pas dépasser 2000 mm de longueur lorsqu'ils sont complètement étiérés. Une fois le branchement terminé, assurez-vous que le tuyau flexible en métal ne touche pas aux pieces mobiles et qu'il n'est pas écrasé. Utiliser seulement des tuyaux et des joints d'étanchéité conformant à la reglementation nationale.

IMPORTANT: Si vous utilisez un tuyau en acier inoxydable, assurez-vous qu'il ne touche à aucune piece mobile du meuble (p. ex. un tiroir). Le tuyau doit passer à travers un endroit libre d'obstruction et où il est possible de l'inspector sur toute sa longueur. L'appareil doit être branché à l'alimentation principale ouauncylindredegazconformémentalaréglementation nationale. Avant d'effectuer le branchement, assurez-vous que l'appareil est compatible avec l'alimentation de gaz que vous désirez utiliser. Si ce n'est pas le cas, suivez les directives individues au paragraphe "Adapter à différents types de gaz".
Aprese le raccordement a l'arrivee de gaz, vérifier qu'il n'y ait pas de fuite à l'aide d'eau savonneuse. Allumez les bruleurs et tournez les boutons de la position maximale 1^ à la position minimale 2^ pour vérifier la stabilité de la flamme.

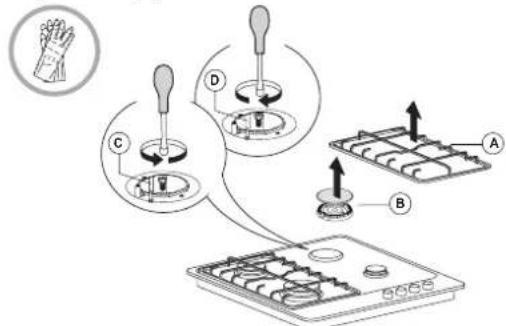

ADAPTER A DIFFÉRENTS TYPES DE GAZ

(Cette opération doit être effectuee par un technicien spécialise).

Afin d'adapter l'appareil à un type de gaz différent de celui pour lequel il a été fabriqué (indiqué sur l'étiquette nominative), suivez les étapes spécifique indiquées après les schémas d'installation.

AVERTISSEMENTS ÉLECTRIQUES

IMPORTANT: Des informations concernant la consommation actuelle et de tension figurent sur la plaque signalétique.
Il doit être possible de débrancher l'appareil de l'alimentation électrique en retardant la fiche de la prise de courant si elle est accessible, ou à l'aide d'un interrupteur multipôle en amont de la prise de courant, conformément aux règes de cablage et l'appareil doit être mis à la terre conformément aux normes de sécurité électrique nationales.
Une fois l'appareil installé dans son meuble, le cable d'alimentation doit être suffisamment long pour le brancher à l'alimentation électrique principale. Ne tirez pas sur le cordon d'alimentation pour débrancher l'appareil.
N'utilisez pas de rallonge, de prises multiples ou d'adaptateurs. Une fois l'installation terminée, l'utilisateur ne devra plus pouvoir acceder aux composantes électriques. N'utilisez pas l'appareil si vous étés mouillé ou si vous étés pieds nus. N'utilisez pas cet apparéil si le cable d'alimentation ou la prise de courant sont endommages, si l' apparéil ne fonctionne pas correctement, ou s'il a été endommage ou échappé.

Si le cable d'alimentation est endommagé, il doit être remplace par un cable identique provenant du fabricant, d'un représentant du Service Àpres-vente, ou par toute autre personne qualifiée - vous pourriez vous électrocuter.

NETTOYAGE ET ENTRETIEN

AVERTISSEMENT: Assurez- you que l'appareil est et debranché du réseau électrique avant d'effectuer l'entretien- vous pourriez vous electrocutter; n'utilise jamais un apparéil de nettoyage à vapeur risque de chocoléctrique.
N'utilisez enaucun cas de produits abrasifs ou corrosifs,de produits chlorés ou de tampons à récurer.
Pour ne pas endommager le dispositif d'allumage électrique, actionnez-le uniquement lorsque les brûleurs ont été remis en place.

MISE AU REBUT DES MATÉRIAUX D'EMBALLAGE

Les matériaux d'emballage sont entierement recyclables comme l'indique le symbole de recyclage

Les différentes parties de l'emballage doivent donc être jetées de manière responsable et en totale conformité avec la reglementation des autorités locales régissant la mise au rebut de déchets.

MISEAUREBUTDESAPPAREILSELECTROMENAGERS

Cet apparéil est fabriqué avec des matérielles recyclables ou pouvant être réutilisés. Mettez-le au rebut en vous conformant aux réglementations locales en matière d'élimination des déchets. Pour toute information supplémentaire sur le traitement et le recyclage des apparéils electroménagers, contactez le service local compétent, le service de collecte des déchets menagers ou le magasin où vous aze achetié l' apparéil. Cet apparéil est marqué comme étant conforme à la Directive européenne 2012/19/EU, aux réglementations relatives aux Déchets d'équipement electrique etlectronique (DEEE) et relatives aux Déchets d'équipement électrique et electronique de 2013 (tels qu'amendés).

En vous assurant que l'appareil est mis au rebut correctement, vous pouvez aider a éviter d'eventuelles conséquences négatives sur l'environnement et la santé humaine.

Ce symbole sur le produit ou sur la documentation qui l'accompagne indique qu'il ne doit pas etre traite comme un dechet domestique, mais doit etre remis a un centre de collecte specialise pour le recyclage des apparils electriques et electroniques.

Points de collecte sur www.quafiederemesdechets.fr Privileges la réparation ou le don de votre apparellé

CONSEILS RELATIFS À L'ÉCONOMIE D'ÉNERGIE

Utilisez des ustensiles de cuisson d'un diamètre égal à celui de la zone de cuisson.

Utilisez exclusivement des ustensiles de cuisson à fond plat.

Lorsque cela est possible, couvrez les cassetoles avec un couvercle pendant la cuisson.

Utilisez un autocouiseur pour economiser encore plus d'énergie et de temps.

DECLARATION DE CONFORMITE

Cet apparéil respecte les conditions requises d'écoconception de la Réglementation française 66/2014 et des Réglementations en matière d'écoconception pour les produits liés à l'énergie et les informations énergétiques (Amendement) (Sortie de l'UE) 2019, conformément à la norme française EN 30-2-1.

Type de gaz utilisé Type de brûleur Marque de		l'injecteur	Puisance thermique nominale kW	Consommation nominale	Puisance thermique réduite kW	Pression du gaz mbar
						min. n	om. max.
GAZ NATUREL (Méthane) G20	Rapide (R)	128 B	3,00	286 l/h	0,70	17 20	25
	Semi-rapide (SR)	97 A	1,65	157 l/h	0,40
	Auxiliaire (AUX)	78 A	1,00	95 l/h	0,40
GAZ DE PÉTROLE LIQUÉFIÉ (Butane) G30	Rapide (R)	85 A	3,00	218 g/h	0,70	20 28	30 35
	Semi-rapide (SR)	66 A	1,65	120 g/h	0,40
	Auxiliaire (AUX)	50	1,00	73 g/h	0,40
GAZ DE PÉTROLE LIQUÉFIÉ (Propane) G31	Rapide (R)	85 A	3,00	214 g/h	0,70	25 37	45
	Semi-rapide (SR)	66 A	1,65	118 g/h	0,40
	Auxiliaire (AUX)	50	1,00	71 g/h	0,40

Type de gaz utilisé Configuration du modele 4 BRULEURS		Puisance thermique nominale (kW)	Consommation totale nominale	Air nécessaire \( \left( {\mathrm{m}}^{3}\right) \) à la combustion de \( 1{\mathrm{\;m}}^{3} \) de gaz
G2020 mbar 1R - 2SR - 1AUX
G3028-30 mbar	1R - 2SR - 1AUX	7,30	531 g/h	30,94
G3137 mbar	1R - 2SR - 1AUX	7,30	521 g/h	23,80

ALIMENTATION ÉLECTRIQUE: 220-240 V ~ 50-60 Hz - 1,1W

INSTALLATION(CLASSE3)

INFORMATIONS TECHNIQUES POUR L'INSTALLATEUR

• Utilisez des gants de protection pour manipuler, préparer et installer le produit.
  La table de cuisson peut etre encastrée dans un plan de travail de 20÷ 60 mm d'epaisseeur avec installation standard. Pour montage encastré 30÷ 68
  Si you n'installez pas de four sous la table de cuisson, placez un panneau de separation de dimension au moins égale à celle de la découpe pratiquée dans le plan de travail. Ce panneau doit être installé à 150 mm maximum en dessous de la surface supérieure du plan de travail, mais enaucun cas à moins de 20 mm de la partie inférieure de la table de cuisson. Si vous avez l'intention d'installer un four sous la table de cuisson, assurez-vous qu'il est doté d'un système de refroidissement.

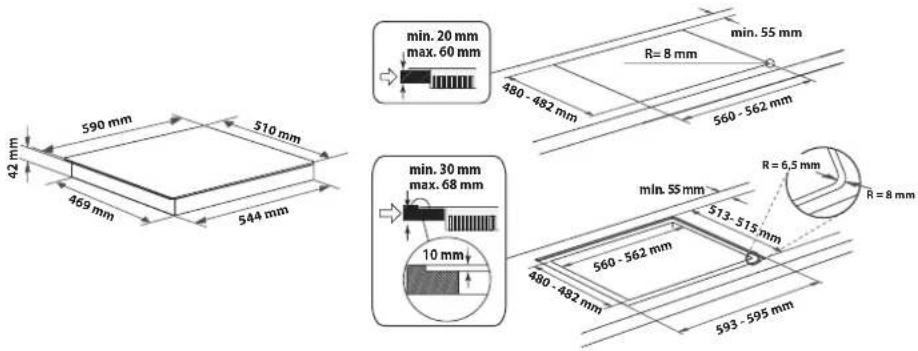

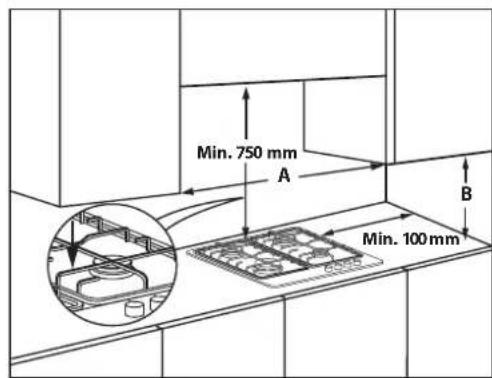

DIMENSIONS ET DISTANCES A RESPECTER

Avant d'appliquer du silicone, la table de cuisson doit etre centree dans la decoupe

REMARQUE: Si la distance "A" entre les éléments muraux est de 600mm à 730 mm, la hauteur "B" doit être au minimum de 530mm. Si la distance "A" entre les éléments muraux est supérieure à la largeur de la table de cuisson, la hauteur "B" doit être au minimum de 400 mm. Avant d'installer une hotte au-dessus de la table de cuisson, veuillez vous referrer au manuel d'utilisation de la hotte qui spécifie les distances adéquates.

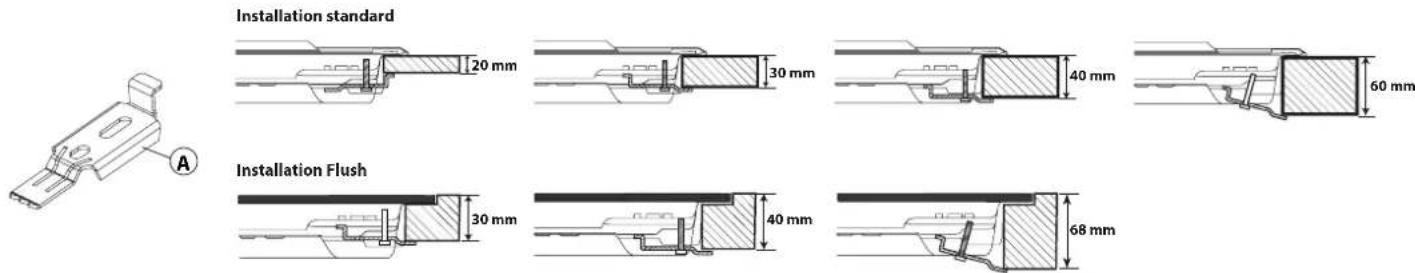

ASSEMBLAGE

Après avoir nettoyé le pourtour de la table de cuisson, appliquez le joint fourni comme illustré sur la figure.

Installez la table de cuisson dans l'ouverture du plan de cuisson dont les dimensions correspondant à celles figurant dans le mode d'emploi.

REMARQUE: le cordon d'alimentation doit etre suffisamment long pour permettre son extraction par le haut.

Pour fixer la table de cuisson, utilisez les attaches (A) fournies. Introduisez les attaches dans les orifices prevus a cet effet (indiques par la fliche) et fixez-les à l'aide des vis en fonction de l'épaissur de la table de cuisson (voir figures suivantes).

RACCORDEMENT AU GAZ

Raccordez le coude (A) ou (B) fourni au tuyau principal d'alimentation de la table de cuisson et installez la rondelle (C) fournie, conformément à la norme EN 549.
* Utilisez le coude (A) pour la France et le coude (B) pour tous les autres pays.
Une fois le tuyau de gaz raccordé, vérifie l'absence de fuites à l'aide d'eau savonneuse. Allumez les brûleurs et tournez les boutons de la position maximale à la position minimale pour vérifier la stabilité de la flamme.

BRANCHEMENT ÉLECTRIQUE

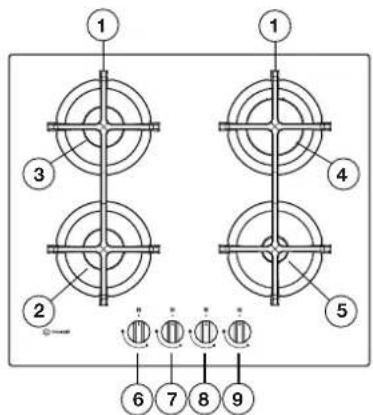

DESCRIPTION DU PRODUIT

1. Grilles amovibles
2. Bruleur Semi-Rapide
3. Brûleur Semi-Rapide
4. Bruleur Rapide
5. Brûleur Auxiliaire
6. Bouton de commande du bruleur Semi Rapide
7. Bouton de commande du brûleur Semi Rapide
8. Bouton de commande du brûleur Rapide
9. Bouton de commande du brûleur Auxiliaire

Symboles

Cercle ombre

Robinet fermé

Grande flamme

Ouverture/débit max., et allumage électrique

Petite flamme

Ouverture min./débit réduit

USAGE QUOTIDIEN

MODE D'EMPLOI DE LA TABLE DE CUISSON

Ne laïsez pas la flamme du brûleur dépasser du bord de la casserole.

IMPORTANT: lorsque la table de cuisson est utilisé, elle peut être chaude dans son intégralité.

Pour allumer un des bruleurs, tournez le bouton correspondant dans le sens inverse des aiguilles d'une montre jusqu'à la position de flamme maximale.
- Appuyez sur le bouton du bandeau de commande et maintenez-le dans cette position jusqu'à ce que le brûleur s'allume.
- Dès que le brûleur est allumé, maintenez le bouton enforcé pendant 5 à 10 secondes environ pour permettre le fonctionnement correct du dispositif.
- Ce dispositif de sécurité du brûleur permet de couper l'arrivee du gaz en cas d'extinction inopinee de la flamme (suite à un courant d'air, une absence momentanee de gaz, un débordement de liquides, etc.).
- Ne maintainez pas le bouton enforcé plus de 15 secondes. Si, une fois ce temps écoulé, le brûleur ne reste pas allumé, attendez au moins une minute avant de répéter l'opération.

REMARQUE: si des conditions locales spéciales du gaz distribué rendent l'allumage du brûleur difficile, il est conseilé de repeter l'opération en plaçant le bouton sur la position petite flamme.

Il se peut que le brûleur s'éteigne lorsque vous relâchez le bouton. Cela signifie que le dispositif de sécurité n'a pas chauffé suffisamment. Dans un tel cas, veuillez repeter les opérations décrites ci-dessus.

En cas d'extinction accidentelle des flammes du brûleur, tournez la manette jusqu'à l'arrêt et attendez au moins 1 minute avant de tenter de rallumer.

CONSEILS PRATIQUES POUR UTILISER LES BRULEURS

Cette table de cuisson est équipée de brûleurs de différents diamètres. Pour obtenir une meilleure performance des brûleurs, veuillez respecter les consignes suivantes:

• utilisez des ustensiles de cuisson d'un diamètre égal ou légrement supérieur à celui du foyer (voir le tableau de droite);
• utilisez exclusivement des ustensiles de cuisson à fond plat;
• cuisez les alimentés dans une quantité d'eau adaptée aux besoin et laissez le couvercle sur la casserole;
• vérifie que les ustensiles de cuisson ne dépassent pas de la table de cuisson;
• pour les ustensiles de cuisson à fond convexe (WOK), utilisez la grille de support (non fournie), et placez-la uniquement sur le brûleur à plusieurs couronnées.
• éviter les heures accidentels avec casseroles, grilles ou autres ustensiles de cuisine;
• ne pas utiliser de casseroles ou de-faitouts à cheval sur deux brûleurs ou plus.

IMPORTANT: une utilisation inappropriée des grilles peut endommager la table de cuisson; ne positionné pas les grilles sens dessus dessous ou ne les faites pas glisser sur la table de cuisson.

BRULEUR Ø D'U	STENSILE DE CUISSON
Rapide De 24 à	26 cm
Semi-rapide De 16 à	22 cm
Auxiliaire De 8 à	4 cm

N'utilizest pas:
de plaques en fonte, de pierres ollaires, d'ustensiles de cuisson en terre cuite;
- de diffuseurs de chaleur comme des mailles métalliques ou tout autre type;
- deux brûleurs simultanément pour un seul récipient (par exemple, une poissonnière.

Les liquides renversés sur la zone de cuisson chaude peuvent endommager le verre.

ADAPTATION A DIFFÉRENTS TYPES DE GAZ

Cette opération doit être réalisée par un technicien qualifié.

Si vous appeareil est concu pour fonctionner avec un type de gaz different de celui indiqued sur l'etiquette signaletique et sur l'etiquette d'information appliquee sur le dessus de la table de cuisson, remplacez les injecteurs. Retirez l'etiquette d'information et conservez-la avec le mode d'emploi.

Utilisez des détendeurs compatibles avec la pression du gaz indiquée dans le mode d'emploi:

• l'injecteur de gaz doit être remplaced par le ServiceAprres-vente ou par un technicien qualifié;
• si l'injecteur n'est pas livré avec l'appareil, commandez-le auprès du Service Apres-vente;
• réglez les robinets sur le minimum.

REMARQUE: si vous utilisez du gaz de petrole liquefie (G30/G31), la vis de réglage du débit minimal de gaz doit être serrée à fond.

IMPORTANT: si les boutons de commande des brûleurs tournent difficilement, contactez le Service ÀpRES-vente pour le remplacement du robinet du brûleur si celui-ci est défectueux.

IMPORTANT: si vous utilisez une bouteille de gaz, voirlez à ce qu'elle soit correctement installee (orientation verticale).

REEMPLACEMENT DES INJECTEURS (voir le tableau des injecteurs dans le Consignes de sécurité)

Cette opération doit être réalisée par un technicien qualifié.

Retireez les grilles (A).
- Retirez les brûleurs (B).
Utilisez une cléf à douille de taille appropriée et dévissez l'injecteur (C) à remplacer.
- Remplacez-le par l'injecteur compatible avec le nouveau type de gaz.
- Remontez l'injecteur en (D).

Avant d'installer la table de cuisson, n'oubliez pas de coller l'étiquette fournie avec les injecteurs contenant les informations correspondant au gaz utilisé.

RéGLAGE DES ROBINETS SUR LE MINIMUM

Cette opération doit être réalisée par un technicien qualifié.

Le réglage doit être effectué avec le robinet sur le minimum (petite flamme). L'air primaire des brûleurs ne doit pas être régèle.

Pour vous assurer que le réglage minimal est correctement régle, retirez le bouton (F) et procédez comme suit:

• serrez la vis pour réduire la hauteur de la flamme (-);
• desserrez la vis pour augmenter la hauteur de la flamme (+).

Allumez maintain les brûleurs et tournez les boutons de la position maximale vers la position minimale pour vérifier la stabilité de la flamme.

Une fois le réglage terminé, refaites le joint en utilisant une cire à cacheter ou un matériel équivalent.

NETTOYAGE ET ENTRETIEN

Débranche l'appareil avant de procéder à son entretien.

NETTOYAGE DE LA SURFACE DE LA TABLE DE CUISSON

• Nettoyez les parties émailées et en verre à l'eau chaude en utilisant un peu de détergent neutre.
  Si les surfaces en acier inoxydable restent trop longtemps en contact avec de l'eau calcaire ou des détergents corrosifs, des taches risquent de se former. Eliminez tout débordement de liquide (eau, sauce, café, etc.) avant qu'il ne sèche.
• Nettoyez à l'eau chaude en utilisant un détergent neutre, puis essuyez à l'aide d'un chiffon doux ou d'une peau de chamois. Éliminez les résidus carbonisés à l'aide d'un produit de nettoyage spécial pour surfaces en acier inoxydable.

REMARQUE: nettoyez l'inox uniquement avec un chiffon doux ou une éponge.

• N'utilisez enaucun cas de produits abrasifs ou corrosifs, de produits chlorés ou de tampons à récurer.
  N'utilisez pas d'appareils de nettoyage à la vapeur.
  N'utilise pas de produits inflammables.
• Essuyez immédiatement les substances acides ou alcalines, telles que vinaigre, moutarde, sel, sucre ou jus de citron, qui se sont déposées sur la table de cuisson.

NETTOYAGE DES ELEMENTS DE LA TABLE DE CUISSON

• Nettoyez les parties en verre et émailées uniquement avec un chiffon doux ou une éponge.
• Les grilles, les chapeaux des brûleurs et les brûleurs peuvent être retirés pour être nettoyés.
  Lavez-les à la main, à l'eau chaude en utilisant un détergent non abrasif. Veiliez à éliminer soignement tous les résidus d'aliments et assurez-vous qu'aucune des ouvertures des brûleurs n'est obstruée.
  Rincez et sechez.
• Les grilles en fonte peuvent etre nettoyees au lave-vaiselle. Enlevez tous les résidus d'aliments brulés avant de placer les grilles dans le rack inférieur du lave-vaiselle.
• Réinstallé les brûleurs et les chapeaux des brûleurs dans leurs logements respectifs.
• Au moment de réinstaller les grilles, assurez-vous que celles-ci sont alignées par rapport au brûleur.
  Sur les modèle équipés de bougie s/allumage électriques et de dispositif de sécurité, veiliez à nettoyer soigneusement l'extremité de la bougie pour garantir son bon fonctionnement. Verifie régulierement l'état de ces éléments et nettoyez les à l'aide d'un chiffon humide, si nécessaire. Eliminez tout résidu aliment à l'aide d'un cure-dent ou d'une aiguille.

REMARQUE: pour ne pas endommager le dispositif d'allumage électrique, actionnez-le uniquement lorsque les brûleurs ont été remis en place.

GUIDE DE DÉPANNAGE

En cas de mauvais fonctionnement de la table de cuisson, avant de contacter le Service ÀpRES-vente, consultez le chapitre Diagnostic des pannes afin d'identifier le problème.

1. Le brûleur ne s'allume pas ou la flamme est irrégulière Vérifiéz que:

• l'alimentation du gaz ou l'alimentation électrique n'est pas coupée et, en particulier, que le robinet d'arrivée du gaz est ouvert;
• la bouteille de gaz (gaz liquide) n'est pas vide;
• les ouvertures des brûleurs ne sont pas obstruées;
• l'extrémité de la bougie n'est pas encrassée;
• tous les éléments des brûleurs sont positionnés correctement;
• Il n'y a pas de courant d'air à proximé de la table de cuisson.

2. Le brûleur ne reste pas allumé

Vérifiez que:

• lors de l'allumage du brûleur, le bouton est maintainu enfoncé pendant un laps de temps suffisant pour permettre au dispositif de protection de s'enclencher;

• les ouvertures du brûleur ne sont pas obstruées à proximé du thermocouple;

• l'extrémité du dispositif de sécurité n'est pas encrassée;
• le réglage du début minimal de gaz est correct (voir paragraphe correspondant.

3. Les ustensiles de cuisson ne sont pas stables Vérifiez que:

• le fond des ustensiles de cuisson est parfaitement plat;
• l'ustensile de cuisson est correctement centré sur le brûleur;
• les grilles n'ont pas eté inversées ou mises en place de façon incorrecte.

Si le problème persiste après ces vérifications, contactez votre Service.
Après-vente le plus proche.

SERVICE APRÈS-VENTE

Afin de profiter d'une assistance complete, veuillez enregistrer votre apparéil sur www.indesit.com/register.

AVANT D'APPELER LE SERVICE APRES-VENTE:

1. Verifiez en premier lieu si vous pouvez remedier au problème à l'aide des suggestions de la section GUIDE DE DÉPANNAGE.
2. Éteignez puis rallumez l'appareil pour voir si le problème persiste.

SI LE PROBLÉME PERSISTE TOUJOURS APRES LES VERIFICATIONS PRÉCEDENTES, CONTACTER LE SERVICE APRES-VENTE LE PLUS PRÉS.

Pour obtenir du support, appeler le numéro disponible dans le livre de garantie ou suivez les consignes sur le site Web www.indesit.com.

Lorsque vous contactez notre Service Apre-s-vente, tousiers préciser:

• une brève description du problème;
• le type et le modele exact de l'appareil;

• le numéro de série (le número après le mot «SN» sur la plaque signalétique située sous l'appareil). Le numéro de série est également disponible dans la documentation;

Mod. XXXXXX

Ind.C.XXXXX XXXX XXXX

Prod.N.86999XXXXXX S.N.XXXXX XXXXX XXXX

• voiture adressé complete;
• voire numero de téléphone.

Si des réparations sont nécessaire, contactez un service après-vente/agree (vous aurez ainsi la garantie que les pièces défectueuses seront remplacées par des pièces d'origine et que la réparation de votre apparéil sera effectuee correctement).

Ind.C.XXXXX XXXX XXXX

Prod.N.86999XXXXXX S.N.XXXXXXXXX XXXX

Ind.C.XXXX XXXX XXXX

Prod.N.86999XXXXXX S.N.XXXXX XXXX XXXX

Ind.C.XXXX XXXX XXXX

Prod.N.86999XXXXXX S.N.XXXXX XXXX XXXX

Ind.C.XXXX XXXX XXXX

Prod.N.86999XXXXXX S.N.XXXXX XXXX XXXX

-dokladny adres;
- numertelefonu
